下载文档原格式

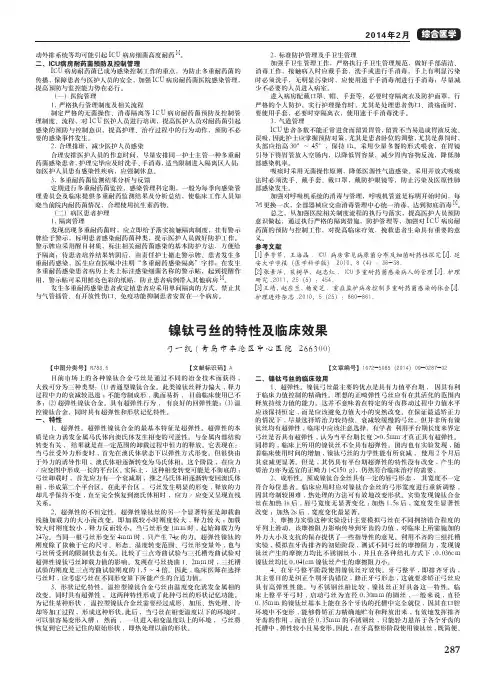

2014年2月动外排系统等均可能引起ICU病房细菌高度耐药[1]。
二、ICU病房耐药菌预防及控制管理ICU病房耐药菌已成为感染控制工作的重点，为防止多重耐药菌的传播，保障患者与医护人员的安全，加强ICU病房耐药菌医院感染管理，提高预防与监控能力势在必行。
（一）医院管理1.严格执行管理制度及相关流程制定严格的无菌操作、消毒隔离等ICU病房耐药菌预防及控制管理制度、流程，对ICU医护人员进行培训，提高医护人员对耐药菌引起感染的预防与控制意识，提高护理、治疗过程中的行为动作，预防不必要的感染事件发生。
2.合理排班，减少医护人员感染合理安排医护人员的作息时间，尽量安排同一护士主管一种多重耐药菌感染患者，护理完毕应及时洗手、手消毒，适当限制进入隔离区人员；如医护人员患有感染性疾病，应强制休息。
3.多重耐药菌监测结果分析与反馈定期进行多重耐药菌监控，感染管理科定期，一般为每季向感染管理委员会及临床提供多重耐药监测结果及分析总结，使临床工作人员知晓当前院内耐药菌情况，合理使用抗生素药物。
（二）病区患者护理1.隔离管理发现出现多重耐药菌时，应立即给予落实接触隔离制度，挂有警示牌给予警示，标明患者感染耐药菌种类，提示医护人员做好防护工作。
警示牌应采用醒目材质，标注相关耐药菌感染的基本防护方法，方便给予隔离；待患者培养结果转阴后，由责任护士撤走警示牌。
患者发生多重耐药感染，医生应在医嘱中注明“多重耐药感染隔离”字样；在发生多重耐药感染患者病历上夹上标注感染细菌名称的警示贴，起到提醒作用，警示贴可采用鲜亮色彩的纸贴，防止患者病例带入其他病房[2]。
发生多重耐药感染患者或定植患者应采用单间隔离的方式，禁止其与气管插管、有开放性伤口、免疫功能抑制患者安置在一个病房。
2.标准防护管理及手卫生管理加强手卫生管理工作，严格执行手卫生管理规范，做好手部清洁、消毒工作，接触病人时应戴手套，洗手或进行手消毒，手上有明显污染时必须洗手，无明显污染时，应使用速干手消毒剂进行手消毒；尽量减少不必要的人员进入病室。
生物记忆材料·镍钛合金·在骨科领域中的研究与进展第二军医大学长海医院骨科张春才自1963年Buehler报道了镍钛(NiTi)合金具有形状记忆效应以来，对其本质和应用研究日趋深人。
尤其在医学界，因其独特的力学行为与优良的组织相容性，倍受关注。
1 NiTi合金形状记忆效应的原理和特性所谓"形状记忆效应"是指NiTi合金对它的金相几何形状有"记忆"本领，宏观而言，将一定形状的合金试样，低温塑形形变后，再将试样加热，试样又回复到它原来的形状，同时，产生巨大的回复力，例如横截面积为lcm²的合金棒，相变时产生850Okg的力。
记忆效应分三种:(1)单向记忆:低温金相受力变形，高温金相回到原状。
C2)双向记忆:能记住高温与低温金相，随温度而发生顺、逆性变化。
(3)全程记忆:机理不甚明了，可能是金相中的一种内应力场起了主要作用。
形状记忆效应的应变量依合金的种类而各有所异，约5-20%之间(一般金属小于0.5%),NiTi合金为8%。
形状记忆合金具有“热弹性马氏体型”相变。
NiTi合金为例，高温奥氏体相为体心立方有序晶体结构CaCl型B2晶格，低温马氏体相(M)为单斜畸变结构Bl9晶格，从B→M，存在一个对双程记忆效应起着重要作用的R相变。
在B2=R，R=M和R2=M的顺、逆相变中，母和子相中相邻原子位置不变，只是界面上原子发生协作位移-晶体切变。
这种切变不但对记忆效应和超弹性起了重要作用，而且也使其耐疲劳性能优于一般金属材料。
具有记忆效应的合金已发现20余种，实用化潜力大的有镍基、铜基及铁基形状记忆合金。
NliTi合金为近等原子比的NiTi金属间化合物。
国产的医用NiTi合金，Mi含量为50-53%。
相变温度可依临床而行相应的工艺处理;同时亦适当改变它的弹性模量。
2 医用NiTi合金的基础研究实验表明，NiTi合金具有强度高、比重低、耐疲劳、耐腐蚀、耐磨损、低磁性、无毒等优点。

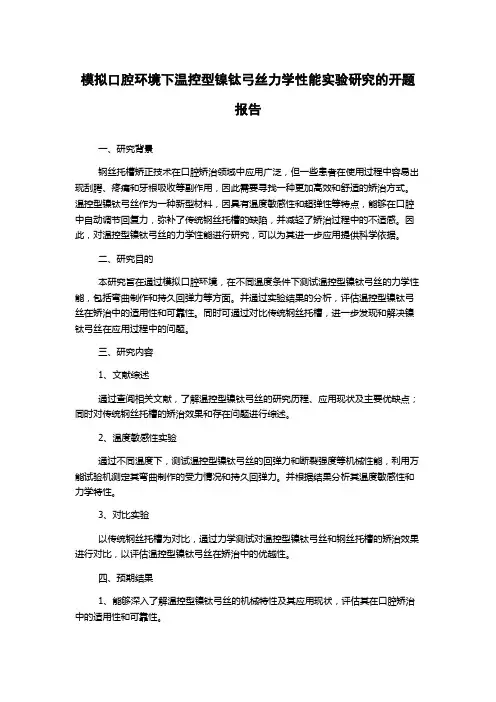

模拟口腔环境下温控型镍钛弓丝力学性能实验研究的开题报告一、研究背景钢丝托槽矫正技术在口腔矫治领域中应用广泛，但一些患者在使用过程中容易出现刮腭、疼痛和牙根吸收等副作用，因此需要寻找一种更加高效和舒适的矫治方式。
温控型镍钛弓丝作为一种新型材料，因具有温度敏感性和超弹性等特点，能够在口腔中自动调节回复力，弥补了传统钢丝托槽的缺陷，并减轻了矫治过程中的不适感。
因此，对温控型镍钛弓丝的力学性能进行研究，可以为其进一步应用提供科学依据。
二、研究目的本研究旨在通过模拟口腔环境，在不同温度条件下测试温控型镍钛弓丝的力学性能，包括弯曲制作和持久回弹力等方面。
并通过实验结果的分析，评估温控型镍钛弓丝在矫治中的适用性和可靠性。
同时可通过对比传统钢丝托槽，进一步发现和解决镍钛弓丝在应用过程中的问题。
三、研究内容1、文献综述通过查阅相关文献，了解温控型镍钛弓丝的研究历程、应用现状及主要优缺点；同时对传统钢丝托槽的矫治效果和存在问题进行综述。
2、温度敏感性实验通过不同温度下，测试温控型镍钛弓丝的回弹力和断裂强度等机械性能，利用万能试验机测定其弯曲制作的受力情况和持久回弹力。
并根据结果分析其温度敏感性和力学特性。
3、对比实验以传统钢丝托槽为对比，通过力学测试对温控型镍钛弓丝和钢丝托槽的矫治效果进行对比，以评估温控型镍钛弓丝在矫治中的优越性。
四、预期结果1、能够深入了解温控型镍钛弓丝的机械特性及其应用现状，评估其在口腔矫治中的适用性和可靠性。
2、研究结果可为温控型镍钛弓丝的进一步研究、设计和优化提供技术支持和理论基础。
3、可为矫治患者提供更加高效、舒适和安全的矫治方式，并促进口腔矫治领域的进一步发展。
五、研究意义本研究可为口腔矫治领域中温控型镍钛弓丝的应用提供科学依据和理论支持，并在一定程度上改善口腔矫治的作用和效果。
同时可为材料科学和工程技术研究提供新思路和新方向。

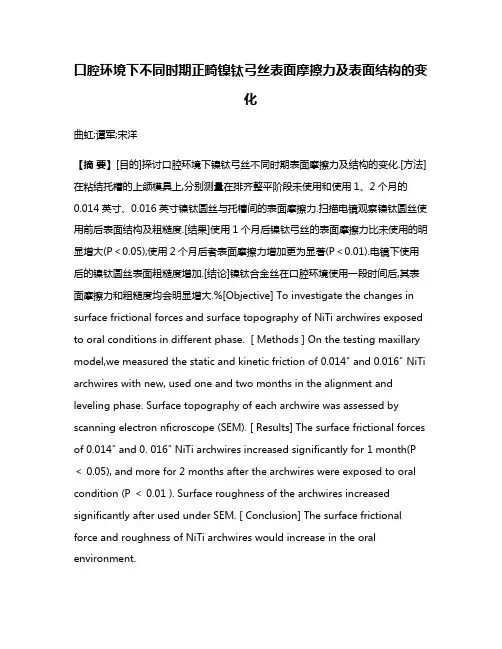

口腔环境下不同时期正畸镍钛弓丝表面摩擦力及表面结构的变化曲虹;谭军;宋洋【摘要】[目的]探讨口腔环境下镍钛弓丝不同时期表面摩擦力及结构的变化.[方法]在粘结托槽的上颌模具上,分别测量在排齐整平阶段未使用和使用1、2个月的0.014英寸、0.016英寸镍钛圆丝与托槽间的表面摩擦力.扫描电镜观察镍钛圆丝使用前后表面结构及粗糙度.[结果]使用1个月后镍钛弓丝的表面摩擦力比未使用的明显增大(P＜0.05),使用2个月后者表面摩擦力增加更为显著(P＜0.01).电镜下使用后的镍钛圆丝表面粗糙度增加.[结论]镍钛合金丝在口腔环境使用一段时间后,其表面摩擦力和粗糙度均会明显增大.%[Objective] To investigate the changes in surface frictional forces and surface topography of NiTi archwires exposed to oral conditions in different phase. [ Methods ] On the testing maxillary model,we measured the static and kinetic friction of 0.014″ and 0.016″ NiTi archwires with new, used one and two months in the alignment and leveling phase. Surface topography of each archwire was assessed by scanning electron nficroscope (SEM). [ Results] The surface frictional forces of 0.014″ and 0. 016″ NiTi archwires inc reased significantly for 1 month(P ＜ 0.05), and more for 2 months after the archwires were exposed to oral condition (P ＜ 0.01 ). Surface roughness of the archwires increased significantly after used under SEM. [ Conclusion] The surface frictional force and roughness of NiTi archwires would increase in the oral environment.【期刊名称】《大连医科大学学报》【年(卷),期】2011(033)003【总页数】4页(P216-219)【关键词】表面摩擦力;表面结构;口腔环境;正畸镍钛弓丝【作者】曲虹;谭军;宋洋【作者单位】大连医科大学口腔医学院,辽宁大连116044;大连医科大学附属第二医院口腔科,辽宁大连116027;大连医科大学口腔医学院,辽宁大连116044【正文语种】中文【中图分类】R783.5镍钛合金(NiTi)弓丝是目前正畸临床矫治初期最常使用的一种矫正弓丝，它具有形状记忆和超弹性，但其耐磨性和防腐蚀性较差[1]。

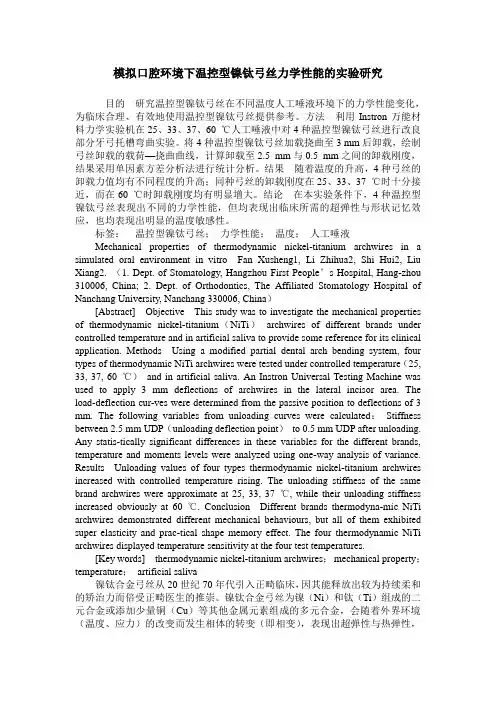

模拟口腔环境下温控型镍钛弓丝力学性能的实验研究目的研究温控型镍钛弓丝在不同温度人工唾液环境下的力学性能变化，为临床合理、有效地使用温控型镍钛弓丝提供参考。
方法利用Instron万能材料力学实验机在25、33、37、60 ℃人工唾液中对4种温控型镍钛弓丝进行改良部分牙弓托槽弯曲实验。
将4种温控型镍钛弓丝加载挠曲至3 mm后卸载，绘制弓丝卸载的载荷—挠曲曲线，计算卸载至2.5 mm与0.5 mm之间的卸载刚度，结果采用单因素方差分析法进行统计分析。
结果随着温度的升高，4种弓丝的卸载力值均有不同程度的升高；同种弓丝的卸载刚度在25、33、37 ℃时十分接近，而在60 ℃时卸载刚度均有明显增大。
结论在本实验条件下，4种温控型镍钛弓丝表现出不同的力学性能，但均表现出临床所需的超弹性与形状记忆效应，也均表现出明显的温度敏感性。
标签：温控型镍钛弓丝；力学性能；温度；人工唾液Mechanical properties of thermodynamic nickel-titanium archwires in a simulated oral environment in vitro Fan Xusheng1, Li Zhihua2, Shi Hui2, Liu Xiang2. （1. Dept. of Stomatology, Hangzhou First People’s Hospital, Hang-zhou 310006, China; 2. Dept. of Orthodontics, The Affiliated Stomatology Hospital of Nanchang University, Nanchang 330006, China）[Abstract] Objective This study was to investigate the mechanical properties of thermodynamic nickel-titanium（NiTi）archwires of different brands under controlled temperature and in artificial saliva to provide some reference for its clinical application. Methods Using a modified partial dental arch bending system, four types of thermodynamic NiTi archwires were tested under controlled temperature（25, 33, 37, 60 ℃）and in artificial saliva. An Instron Universal Testing Machine was used to apply 3 mm deflections of archwires in the lateral incisor area. The load-deflection cur-ves were determined from the passive position to deflections of 3 mm. The following variables from unloading curves were calculated：Stiffness between 2.5 mm UDP（unloading deflection point）to 0.5 mm UDP after unloading. Any statis-tically significant differences in these variables for the different brands, temperature and moments levels were analyzed using one-way analysis of variance. Results Unloading values of four types thermodynamic nickel-titanium archwires increased with controlled temperature rising. The unloading stiffness of the same brand archwires were approximate at 25, 33, 37 ℃, while their unloading stiffness increased obviously at 60 ℃. Conclusion Different brands thermodyna-mic NiTi archwires demonstrated different mechanical behaviours, but all of them exhibited super elasticity and prac-tical shape memory effect. The four thermodynamic NiTi archwires displayed temperature sensitivity at the four test temperatures.[Key words] thermodynamic nickel-titanium archwires；mechanical property；temperature；artificial saliva镍钛合金弓丝从20世纪70年代引入正畸临床，因其能释放出较为持续柔和的矫治力而倍受正畸医生的推崇。

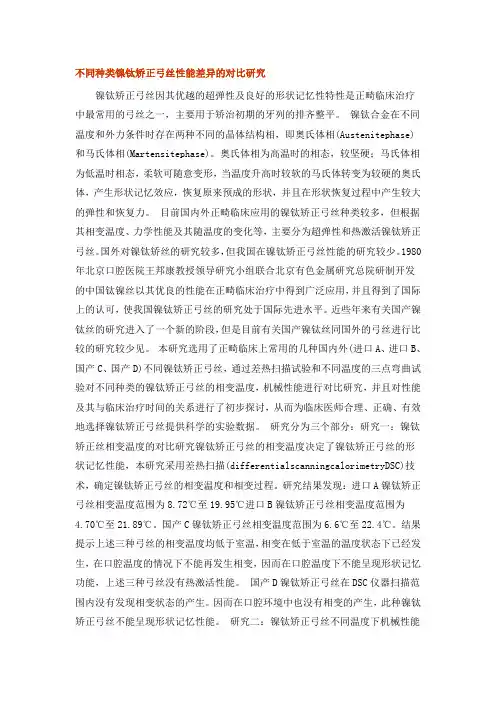

不同种类镍钛矫正弓丝性能差异的对比研究镍钛矫正弓丝因其优越的超弹性及良好的形状记忆性特性是正畸临床治疗中最常用的弓丝之一，主要用于矫治初期的牙列的排齐整平。
镍钛合金在不同温度和外力条件时存在两种不同的晶体结构相，即奥氏体相(Austenitephase)和马氏体相(Martensitephase)。
奥氏体相为高温时的相态，较坚硬；马氏体相为低温时相态，柔软可随意变形，当温度升高时较软的马氏体转变为较硬的奥氏体，产生形状记忆效应，恢复原来预成的形状，并且在形状恢复过程中产生较大的弹性和恢复力。
目前国内外正畸临床应用的镍钛矫正弓丝种类较多，但根据其相变温度、力学性能及其随温度的变化等，主要分为超弹性和热激活镍钛矫正弓丝。
国外对镍钛矫丝的研究较多，但我国在镍钛矫正弓丝性能的研究较少。
1980年北京口腔医院王邦康教授领导研究小组联合北京有色金属研究总院研制开发的中国钛镍丝以其优良的性能在正畸临床治疗中得到广泛应用，并且得到了国际上的认可，使我国镍钛矫正弓丝的研究处于国际先进水平。
近些年来有关国产镍钛丝的研究进入了一个新的阶段，但是目前有关国产镍钛丝同国外的弓丝进行比较的研究较少见。
本研究选用了正畸临床上常用的几种国内外(进口A、进口B、国产C、国产D)不同镍钛矫正弓丝，通过差热扫描试验和不同温度的三点弯曲试验对不同种类的镍钛矫正弓丝的相变温度，机械性能进行对比研究，并且对性能及其与临床治疗时间的关系进行了初步探讨，从而为临床医师合理、正确、有效地选择镍钛矫正弓丝提供科学的实验数据。
研究分为三个部分：研究一：镍钛矫正丝相变温度的对比研究镍钛矫正弓丝的相变温度决定了镍钛矫正弓丝的形状记忆性能，本研究采用差热扫描(differentialscanningcalorimetryDSC)技术，确定镍钛矫正弓丝的相变温度和相变过程。
研究结果发现：进口A镍钛矫正弓丝相变温度范围为8.72℃至19.95℃进口B镍钛矫正弓丝相变温度范围为4.70℃至21.89℃。
镍钛合金丝的特性及其在口腔颌面部牵引成骨方面的应用常世民姚玉胜柳春明3 审校镍钛合金具有优越的超弹性，形状记忆功能，抗腐蚀能力，以及良好的生物相容性，最初应用其特性治疗血管狭窄及食道狭窄的扩张再通,在口腔医学领域最初应用于口腔正畸治疗，近年来开始有将其应用于口腔颌面部牵引成骨的报道,现综述如下。
1镍钛合金的特性1.1 镍钛合金的相变与性能：镍钛合金是由镍离子和钛离子组成二元合金，由于受到温度和机械压力的改变而存在两种不同的晶体结构相，即奥氏体相和马氏体相。
镍钛合金冷却时的相变顺序为母相（奥氏体相）-R相-马氏体相。
R 相是菱形，奥氏体是温度较高（大于Af温度:即奥氏体开始的温度）的时候，或者去处载荷（外力去除Deactivation）时的状态，立方体，坚硬。
形状比较稳定。
而马氏体相温度相对较低（小于Mf:即马氏体结束的温度）或者加载（受到外力活化）时的状态，六边形，具有延展性，反复性，不太稳定，较易变形。
因此临床上确定镍钛合金弓丝的相变温度具有积极的指导意义，以便临床医生能更好地利用镍钛合金的性能进行临床治疗。
1.2 镍钛合金的特殊性能1.2.1 形状记忆特性：形状记忆是当一定形状的母相由Af温度以上冷却到Mf温度以下形成马氏体后，将马氏体在Mf以下温度形变，再经加热至Af温度以上，伴随逆相变，材料会自动恢复其在母相时的形状。
实际上形状记忆效应是镍钛合金的一个由热诱发的相变过程。
1.2.2 超弹性：所谓的超弹性是指试样在外力作用下产生远大于其弹性极限应变量的应变，在卸载时应变可自动恢复的现象。
即在母相状态下，由于外加应力的作用，导致应力诱发马氏体相变发生，从而合金表现出不同于普通材料的力学行为，它的弹性极限远远大于普通材料，并且不再遵守虎克定律。
和形状记忆特性相比，超弹性没有热参与。
总而言之，超弹性是指在一定形变范围内应力不随应变的增大而增大，临床上则表现为弓丝在形变过程中产生的矫治力保持恒定，不再随牙齿向矫治方向的移动而逐渐丧失。

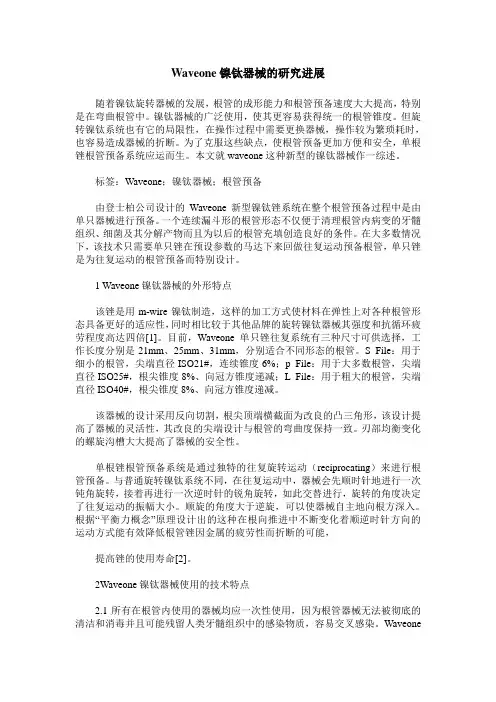

Waveone镍钛器械的研究进展随着镍钛旋转器械的发展，根管的成形能力和根管预备速度大大提高，特别是在弯曲根管中。
镍钛器械的广泛使用，使其更容易获得统一的根管锥度。
但旋转镍钛系统也有它的局限性，在操作过程中需要更换器械，操作较为繁琐耗时，也容易造成器械的折断。
为了克服这些缺点，使根管预备更加方便和安全，单根锉根管预备系统应运而生。
本文就waveone这种新型的镍钛器械作一综述。
标签：Waveone；镍钛器械；根管预备由登士柏公司设计的Waveone新型镍钛锉系统在整个根管预备过程中是由单只器械进行预备。
一个连续漏斗形的根管形态不仅便于清理根管内病变的牙髓组织、细菌及其分解产物而且为以后的根管充填创造良好的条件。
在大多数情况下，该技术只需要单只锉在预设参数的马达下来回做往复运动预备根管，单只锉是为往复运动的根管预备而特别设计。
1 Waveone镍钛器械的外形特点该锉是用m-wire镍钛制造，这样的加工方式使材料在弹性上对各种根管形态具备更好的适应性，同时相比较于其他品牌的旋转镍钛器械其强度和抗循环疲劳程度高达四倍[1]。
目前，Waveone单只锉往复系统有三种尺寸可供选择，工作长度分别是21mm、25mm、31mm，分别适合不同形态的根管。
S File：用于细小的根管，尖端直径ISO21#，连续锥度6%；p File：用于大多数根管，尖端直径ISO25#，根尖锥度8%、向冠方锥度递减；L File：用于粗大的根管，尖端直径ISO40#，根尖锥度8%、向冠方锥度递减。
该器械的设计采用反向切割，根尖顶端横截面为改良的凸三角形，该设计提高了器械的灵活性，其改良的尖端设计与根管的弯曲度保持一致。
刃部均衡变化的螺旋沟槽大大提高了器械的安全性。
单根锉根管预备系统是通过独特的往复旋转运动（reciprocating）来进行根管预备。
与普通旋转镍钛系统不同，在往复运动中，器械会先顺时针地进行一次钝角旋转，接着再进行一次逆时针的锐角旋转，如此交替进行，旋转的角度决定了往复运动的振幅大小。
正畸β钛合金弓丝性能的研究进展吴瑶a(综述),葛红珊b(审校)【摘要】@@ 钛发现于1789年,属稀有金属,于1952年首次被用作材料金属.钛及其合金具有良好的生物相容性、耐腐蚀性,以及密度小和比强度高等优良性能,被广泛地应用于口腔临床.目前口腔正畸临床使用最为广泛的钛合金为镍钛合金.然而镍具有致敏性,还有一些实验证明,镍是潜在的致癌物[1],镍钛合金表面的镍逃逸令人担忧.因此,用于替代镍钛合金的无镍生物医用形状记忆合金得到发展.【期刊名称】南昌大学学报（医学版）【年(卷),期】2010(050)012【总页数】3【关键词】β钛合金;弓丝;性能;口腔正畸材料钛发现于1789年,属稀有金属,于1952年首次被用作材料金属。
钛及其合金具有良好的生物相容性、耐腐蚀性,以及密度小和比强度高等优良性能,被广泛地应用于口腔临床。
目前口腔正畸临床使用最为广泛的钛合金为镍钛合金。
然而镍具有致敏性,还有一些实验证明,镍是潜在的致癌物[1],镍钛合金表面的镍逃逸令人担忧。
因此,用于替代镍钛合金的无镍生物医用形状记忆合金得到发展。
医用钛合金的发展可分为3个阶段,首先是以纯钛和Ti-6Al-4V合金为代表的第一阶段,其次是以Ti-5Al-2.5Fe和 Ti-6Al-7Nb为代表的第二阶段,现在则进入了具有更好生物相容性和更低弹性模量钛合金的第三阶段——β钛合金阶段。
β钛合金弓丝是一种含钼、锆和锡元素的β相钛合金。
β钛合金弓丝于1980年首次由Burstone应用于正畸临床,国内外众多学者对其进行了研究,本文就正畸β钛合金弓丝的性能作一综述。
1 β钛合金弓丝的性能1.1 弹性β钛合金弓丝的弹性模量介于镍钛丝和不锈钢丝之间,这说明β钛合金弓丝矫治时产生的力值大于镍钛丝,小于不锈钢丝。
这使得β钛合金弓丝的作用范围增大。
既可用于排齐牙齿,又可用于完成弓丝[2]。
在正畸矫治时,常将β钛合金弓丝作为不锈钢丝与镍钛丝之间的中间选择。
镍钛弓丝使用前后抗腐蚀性能的研究的开题报告一、研究背景镍钛弓丝作为正畸修复常用材料之一，具有良好的形状记忆性，弹性恢复性能优良等优点。
然而，在口腔环境中，镍钛弓丝容易受到腐蚀作用，导致材料力学性能下降，甚至出现断裂等问题。
因此，研究镍钛弓丝在口腔环境中的抗腐蚀性能，对于镍钛弓丝的应用和发展具有重要意义。
二、研究目的本研究旨在探究镍钛弓丝在不同的口腔环境中抗腐蚀性能的变化及影响因素，为其应用提供理论依据和技术支持。
三、研究内容和方法1.首先，本研究将采用扫描电子显微镜（SEM）和能谱仪等测试手段，对不同热处理条件下制备的镍钛弓丝表面组成及形貌进行表征。
2.针对镍钛弓丝在不同口腔环境中的腐蚀问题，本研究将选择模拟人体口腔环境下的模拟液体，开展镍钛弓丝的腐蚀实验，使得研究者可以模拟出不同口腔环境下镍钛弓丝的腐蚀情况。
3.在镍钛弓丝的腐蚀实验中，研究者将选择不同腐蚀试验时间和液体浓度，以及不同热处理条件下的样品进行实验。
4.从镍钛弓丝的力学性能角度出发，研究者将运用电子拉力试验机等设备，对实验样品进行力学性能的测试，以便对实验数据进行分析和处理。
四、预期研究成果通过本次研究，预计可获得以下成果：1.探究镍钛弓丝在不同口腔环境和热处理条件下的抗腐蚀变化趋势和影响因素。
2.获得长期腐蚀试验下不同液体条件下镍钛弓丝失重率的变化规律图，为镍钛弓丝在口腔中的应用提供重要参考。
3.分析不同热处理条件下镍钛弓丝表面等形貌特征的变化规律，为镍钛弓丝的改性提供理论依据。
4.得出不同腐蚀试验时间和液体浓度下镍钛弓丝的强度变化趋势，对镍钛弓丝的材料强度的影响进行分析。
五、研究意义1.本研究将为镍钛弓丝在口腔中的应用和研究提供新的思路和范例。
2.探究镍钛弓丝在不同口腔环境下腐蚀变化规律及其机理，可以为镍钛弓丝的改性提供技术支持。
3.本研究可为临床医生选择合适的材料提供指导意义。

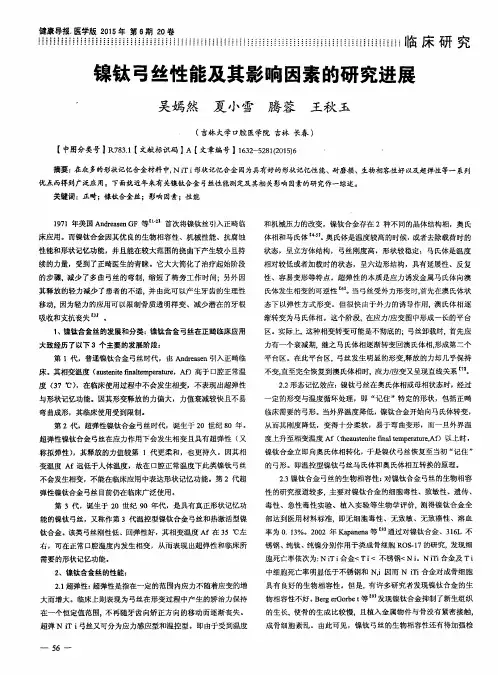

镍钛合金弓丝机械性能的研究进展
范旭升;李志华
【期刊名称】《国际口腔医学杂志》
【年(卷),期】2008(000)0S1
【摘要】镍钛合金弓丝自引入正畸临床以来,以其优良的性能得到了迅速地应用和推广,其机械性能及其影响因素的研究一直备受学者们的关注。
下面就近年来有关镍钛合金弓丝机械性能测定及其相关影响因素的研究作一综述。
【总页数】1页(P)
【作者】范旭升;李志华
【作者单位】南昌大学附属口腔医院正畸科;南昌大学附属口腔医院正畸科;江西南昌;江西南昌
【正文语种】中文
【中图分类】R783.1
【相关文献】
1.镍钛合金弓丝性能及其在口腔正畸中的应用 [J], 李波;李志华
2.正畸温控型镍钛合金弓丝的实验研究进展 [J], 吕海燕;葛红珊
3.三种相变点正畸镍钛合金弓丝的力学性能比较 [J], 林军;董陈;赵研;王晓祥
4.镍钛合金正畸弓丝的使用性能差异分析 [J], 郝凤渝;张扬;金伟;杨柯;战德松
5.临床使用时间对正畸镍钛弓丝机械性能的影响 [J], 徐建光;步捷;李娜;宋楠;张君因版权原因，仅展示原文概要，查看原文内容请购买。
牙科设备镍钛合金弓丝机械性能
1 镍钛合金弓丝及其机械性能
牙科设备镍钛合金弓丝自20 世纪70 年代由Andreasen等[1- 2]引入正畸临床以来，以其能释放出较为持续、柔和的矫治力受到临床正畸医生的推崇。
镍钛合金弓丝在正畸临床应用大致经历了以下3 个主要的发展阶段。
第1 代，普通镍钛合金弓丝时代，由Andreasen引入正畸临床。
其相变温度（austenite finaltemperature，Af）高于口腔正常温度（37 ℃），在临床使用过程中不会发生相变，不表现出超弹性与形状记忆功能。
因其形变释放的力偏大，力值衰减较快且不易弯曲成形，其临床使用受到限制。
第2 代，超弹性镍钛合金弓丝时代，诞生于20 世纪80 年。
超弹性镍钛合金弓丝在应力作用下会发生相变且具有超弹性（又称拟弹性），其释放的力值较第1 代更柔和，也更持久。
因其相变温度Af 远低于人体温度，故在口腔正常温度下此类镍钛弓丝不会发生相变，不能在临床应用中表达形状记忆功能。
第2 代超弹性镍钛合金弓丝目前仍在临床广泛使用。
第3 代，诞生于20 世纪90 年代，是具有真正形状记忆功能的镍钛弓丝，又称作第3 代温控型镍钛合金弓丝和热激活型镍钛合金。
该类弓丝刚性低、回弹性好，其相变温度Af 在35 ℃左右，可在正常口腔温度内发生相变，从而表现出超弹性和临床所需要的形状记忆功能。
2 温度对牙科设备镍钛合金弓丝机械性能的影响
人的口腔温度受体温、外界温度、口腔呼吸、摄入食物、吸烟、开闭口等因素的影响[3]，并非恒定不变。
有学者发现，口腔温度的波动对正畸弓丝，尤其是具有温度敏感性的镍钛丝的机械性能会产生影响。
Iijima等[4]在23、37、60 ℃的恒定温度条件下检测超弹性镍钛合金方丝与温控型镍钛合金方丝的机械性能后发现，根据克劳修斯- 克拉佩隆（Clausius- Clapayron）模式，随温度的升高，镍钛合金弓丝诱导马氏体相变所需的临界应力增大；在温度由37 ℃上升至60 ℃再降回至37 ℃状态下时，以上镍钛合金弓丝在最后37 ℃的力值较最初37 ℃的力值大0.530～1.039 N。
他们认为，这与加热或降温时镍钛合金相变过程中发生位错现象所导致的弓丝相变温度改变有关。
Mullins等[5]在研究温度变化状态下温控型镍钛合金方丝机械性能时发现：在5 ℃加载、37 ℃卸载复合检测时，弓丝表现出在5 ℃单独加、卸载时的加载行为和在37 ℃单独加、卸载时的卸载行为，但所有测得的力值均小于5 ℃和37 ℃单独检测所获的试验结果。
镍钛合金弓丝能够表现出超弹性，是因为相变过程中产生了应力诱导的马氏体。
这种马氏体相变与温度和加载应力密切相关，只有在弓丝相变温度与马氏体能存在的最高温度这一温度区间内，加载应力与弓丝才能产生应力诱导的马氏体，弓丝才能表现出超弹性。
因此，镍钛合金弓丝的工作温度与其Af 之间的差值会影响此类弓丝力学性能。
Meling等[6]的研究证实，相对于Af 为27 ℃和40 ℃的Cu- Ni- Ti 合金而言，Af 为35 ℃的Cu- Ni- Ti 合金弓丝具有更好的温度敏感性。
——地狗齿科材料设备网。
