密封胶、结构胶相容性试验

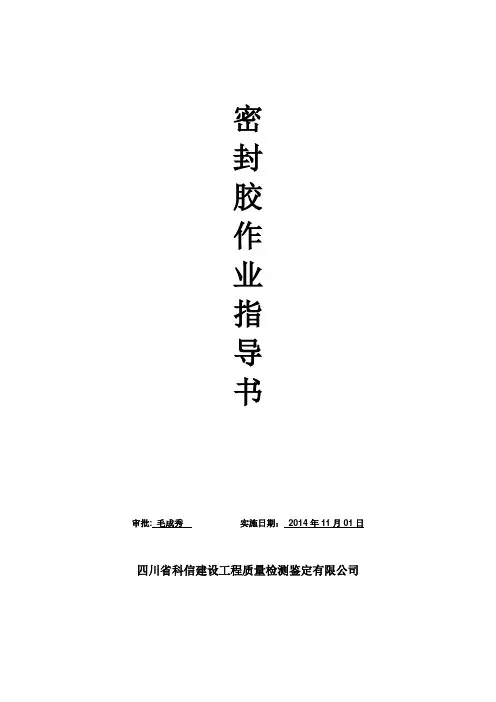

密封胶作业指导书审批：毛成秀实施日期：2014年11月01日四川省科信建设工程质量检测鉴定有限公司1.要求1.1外观：产品应为细腻，均匀膏状物，无气泡，结块，凝胶，结皮，无不易分散的析出物。

双组分产品两组分的颜色应用明显区别。

1.2材料物理性能要求相容性试验方法1.依据标准GB 16776-2005 建筑用硅酮结构密封胶2.仪器设备：玻璃板，无色透明浮法玻璃，75m m×50mm×6mm，隔离胶带，25mm×75mm。

温度计：20℃～100℃紫外线荧光灯：UVA-340型紫外辐照箱清洗剂：50％异丙醇一蒸馏水溶液参照密封胶，浅色或半透明密封胶3.试验原理：将一个有附件的试验试件放在紫外灯下直接辐照，在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。

光照试件的位置4. 试样的制备4.1 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。

4.2按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm。

4.3 按照上图制作8块试件，4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状，尺寸为6m m×6mm×50mm，放在玻璃板中间，对比试件和试验试件的制备方法相同，只是不加附件。

4.4 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧，用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结，两种胶的相接处应高于附件上端约3mm。

5.试件的养护和处理5.1制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件，玻璃面朝上放置，在紫外灯下辐照21d。

5.2 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照，每两周按下图更换灯泡，去除3#灯泡，将2#灯泡移到3#灯的位置，将1#灯移到2#灯的位置，将4#灯移到1#灯的位置，在4#灯的位置安置一个新灯泡。

硅酮结构密封胶使用规范1、范围本规范规定了用硅酮结构密封胶粘结装配建筑玻璃幕墙结构元件施工的前期准备、基本要求、工艺程序和质量检验方法。

适用于指导本公司硅酮结构密封胶施工应用。

2、前期准备工作2.1相容性及粘结性试验工程承建商必须提供工程上正式使用的与结构胶相接触的所有基材样件。

一般包括玻璃、铝型材、双面胶条等。

并以文件形式委托(委托书见附件3)本公司进行相容性及粘结性试验。

按GB16776-97标准附录A或ASTMC1087标准试验方法进行相容性试验，以确定硅酮结构胶与双面胶条的相容性。

按GB16776-97附录A或ASTMC794试验方法进行粘结-剥离试验。

以确定是否需用底涂来确保良好的粘结性。

相容性及粘结性试验结果符合GB16776-97后，将向工程承建商提交试验报告。

2.2工程图纸的审验及结构胶设计胶缝尺寸的验算承建商必须提供工程图纸及相关设计参数，本公司根据JG102-96《玻璃幕墙工程技术规范》，对工程硅酮结构胶粘结节点设计审验;对结构胶缝尺寸验算。

以求达到最合理的节点设计和胶缝设计。

结构胶设计胶缝尺寸可以按下式计算粘结宽度: Cs=Wa/(2000×f1) kCs--硅酮结构密封胶粘结宽度(mm)。

W--风荷载标准值(Kpa)。

ka--玻璃的短边长度(mm)。

f1--胶的短期强度允许值。

按138Kpa采用。

根据具体情况要对玻璃自重效应，地震效应以及温差效应等进行综合考虑，进行结构胶粘结宽度的设计计算。

3、施工基本要求3.1对施工人员的要求实现玻璃幕墙单元件的粘结密封，依赖于施工操作人员的高度责任心和严格、熟练的正确操作，这些人员应具有以下条件:3.1.1有高度责任心，懂得玻璃幕墙的安全可靠性与施工质量密切相关。

3.1.2熟悉结构胶施工工艺程序，熟练掌握粘结密封操作技术和施工工具;能看懂工程图纸规定的粘结密封部位及配套材料状况。

3.1.3掌握粘结密封失败后的排故方法和技术安全的基本知识。

硅酮结构密封胶的选用要求硅酮结构密封胶又分为单组份、双组份、酸性固化胶和中性固化胶。

单组份硅酮密封胶可直接涂敷于铝材和玻璃之间粘接，它靠吸收空气中的潮气而进行水解，缩合反应由表及里而固化，要求打胶室内清洁，温度不低于23℃，相对湿度不低于40%，否则将影响固化，使胶层强度降低。

单组份硅酮胶分酸性和中性，酸性胶固化时释放醋酸，对隐框幕墙用的真空磁溅射法生产的镀膜玻璃的膜层起腐蚀作用而成花脸，因此应使用中性硅酮结构胶。

双组份硅酮结构胶在使用前必须向基胶中加入催加剂，在专用的打胶机内充分混合涂敷铝材和玻璃之间，进行粘接固化。

双组份胶都是中性胶。

硅酮结构密封胶有一个突出的特点。

即胶和被粘接的铝材、玻璃、泡沫条之间存在一个相容性问题，要做相容性试验，这种试验国内暂时还做不了。

若相容性试验结果表明结构胶和三材之一不相容，即使粘接过程中，当时各种强度指标均达到要求。

半年或稍长一点时间过后，硅酮结构胶便会开始变色变质成液体状态从而失去粘结能力，玻璃会落下来，造成严重后果。

所以为确保硅酮结构胶粘结能力的长久，
必须做相容性试验。

建筑用硅酮结构密封胶相容性检测报告(原件)
建筑用硅酮结构密封胶相容性检测，目的是检测结构胶与实际工程用基材是否相容以及 结构胶粘结玻 璃结构系统各种附件，经热及紫外线老化处理后，考查试样颜色变化，检验与玻璃、附件的粘结性，确定 结构胶与附件的相容性。

本检测依据国家标准《建筑用硅酮结构密封胶》GB 16776-2005。

－2002)进行。

建筑用硅酮结构密封胶相容性检测主要包括以下几大方面内容：
一、概况
工程名称、工程地点、委托单位、施工单位、检测日期等。

二、试件送检要求
试件编号、检测数量、检测类别、送检见证、委托要求等。

三、试件描述
按照GB 16776－2005的要求，检测报告应包括下列内容：
1. 试件的品种、批号、有效期、生产厂家；
2. 实际工程用基材的品种、镀膜方法、生产厂家；
3. 结构胶粘结玻璃结构系统各种附件的型号规格和生产厂家；
4. 是否用底涂料，底涂料的品种、批号、有效期、生产厂家。

四、检测所用仪器设备和执行的标准依据
1. 检测仪器设备；
2. 检测方法与适用标准：
GB 16776－2005 《建筑用硅铜结构密封胶》
五、检测过程及结果的有关说明
1. 结构胶样品应在标准条件下至少放置24h，方可制作试件。

2. 标明试件粘结或内聚破坏情况。

六、检测结论
七、附表
试件的检测数据和破坏状况。

八、报告注意事项
1. 报告的注意事项。

2019年第12期12月中国建筑防水China Building Waterproofing2019No.12DecemberDOI:10.15901/ki.l007-497x.2019」2.005硅酮结构密封胶与丁基密封胶相容性研究沈玉华，刘凤琴，林良（中国建材检验认证集团苏州有限公司，江苏苏州215008）摘要：以硅酮结构密封胶和丁基密封胶为主要材料，将丁基胶覆入硅酮胶试件，通过两者的充分接触，研究不同丁基密封胶在4种处理方式（标准实验条件、紫外线处理、高温处理、高温高湿处理）下，对密封胶粘结强度和断裂伸长率的影响，以考察密封胶和丁基胶的相容性。

试验结果表明：无烷■桂增塑剂的丁基密封胶，对硅酮结构密封胶强度影响不大，但高温高湿环境直接影响密封胶强度和断裂伸长率。

关键词:硅酮结构密封胶；丁基密封胶;相容性;粘结强度文章编号：1007-497X（2019）-12-0015-04中图分类号:TU502;TU57*8文献标志码:AStudy on Compatibility of Silicone StructuralSealant and Butyl SealantShen Yuhua,Liu Fengqin,Lin Liang(China Building Materials Test&Certification Group Suzhou Company,Suzhou,Jiangsu21500&China)Abstract:The influence of butyl sealant on bonding strength and elongation at break of silicone structural sealant in4 conditions(standard,UV,high temperature and high temperature with high humidity)is studied in order to understand compatibility of the two.Results show butyl sealant with no paraffin plasticizer has little impact on silicone sealant strength but the high temperature with high humidity makes a impact directly to strength and elongation of silicone sealant.Key words：silicone sealant;butyl sealant;compatibility;bonding strength0前言密封胶是在建筑工程中，具有密封接缝所需粘结性和内聚性的材料叭硅酮结构密封胶是玻璃幕墙必须使用的粘结密封材料,起到承担并传递构件间的静态和动态荷载的作用,特别是全隐框玻璃幕墙，其受到的荷载全部由结构胶承担叫丁基密封胶是目前耗量最大的4种密封胶之一，以异丁烯类聚合物为主体材料，由丁基橡胶通过特殊工艺加工而成,广泛用于中空玻璃的第1道密封。

密封胶作业指导书审批: 毛成秀实施日期：2014年11月01日四川省科信建设工程质量检测鉴定有限公司1.要求1.1外观:产品应为细腻，均匀膏状物，无气泡，结块,凝胶，结皮，无不易分散的析出物。

双组分产品两组分的颜色应用明显区别。

1。

2材料物理性能要求相容性试验方法1。

依据标准GB 16776-2005 建筑用硅酮结构密封胶2。

仪器设备：玻璃板,无色透明浮法玻璃，75m m×50mm×6mm，隔离胶带,25mm×75mm。

温度计：20℃～100℃紫外线荧光灯:UVA—340型紫外辐照箱清洗剂：50％异丙醇一蒸馏水溶液参照密封胶，浅色或半透明密封胶3。

试验原理：将一个有附件的试验试件放在紫外灯下直接辐照,在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。

光照试件的位置4. 试样的制备4.1 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。

4。

2按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm.4.3 按照上图制作8块试件,4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状,尺寸为6m m×6mm×50mm，放在玻璃板中间，对比试件和试验试件的制备方法相同，只是不加附件.4.4 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧,用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结,两种胶的相接处应高于附件上端约3mm.5。

试件的养护和处理5.1制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件,玻璃面朝上放置,在紫外灯下辐照21d。

5.2 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照,每两周按下图更换灯泡,去除3#灯泡,将2#灯泡移到3#灯的位置,将1#灯移到2#灯的位置，将4#灯移到1＃灯的位置，在4#灯的位置安置一个新灯泡。

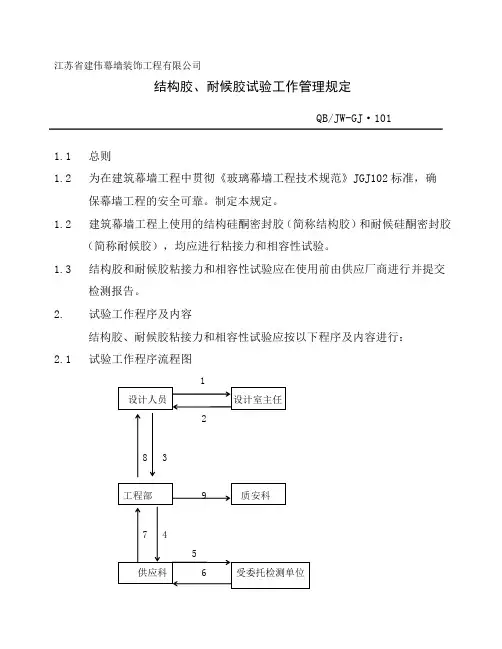

江苏省建伟幕墙装饰工程有限公司结构胶、耐候胶试验工作管理规定QB/JW-GJ·1011.1 总则1.2 为在建筑幕墙工程中贯彻《玻璃幕墙工程技术规范》JGJ102标准，确保幕墙工程的安全可靠。

制定本规定。

1.2 建筑幕墙工程上使用的结构硅酮密封胶（简称结构胶）和耐候硅酮密封胶（简称耐候胶），均应进行粘接力和相容性试验。

1.3 结构胶和耐候胶粘接力和相容性试验应在使用前由供应厂商进行并提交检测报告。

2. 试验工作程序及内容结构胶、耐候胶粘接力和相容性试验应按以下程序及内容进行：2.1 试验工作程序流程图28 32.2 填写试验申请表设计人员在幕墙工程设计图样会签后，主要材料确定后应及时填写试验申请表。

试验申请表见附件。

2.3 提供设计图样和资料设计人员在填写试验申请表时，应同时提供幕墙粘结节点图样和粘结节点设计所需要的全部技术数据：2.3.1 玻璃板块或金属板块的最大尺寸；2.3.2 结构胶或耐候胶粘接宽度和厚度尺寸；2.3.3 物理性能参数：风荷载设计值、节点位移、最大温差、防震烈度和其它引起位移的因素等。

2.4 审批、存档和送验，试验申请表、图样和资料经校对和审核后，复制一份。

一份设计员自存，一份送供应科。

2.5 制备试验样品供应科在收到试验申请资料后的一周内，应按试验要求和设计人员提供的资料完成试验样品的制备。

并负责送交试验单位进行试验。

2.6 试验周期一般试验周期需5～6星期完成。

试验的全部资料应在工程施工前6～7周发出。

如要求缩短试验周期应在试验申请表内提出。

试验时间最少需4～5 星期完成。

2.7 试验报告供应科应及时索回试验报告。

2.7.1 供应科在收到试验合格报告后，原件送交质安科保存，复印件的一份转交设计员，另一份供应科留作备案。

2.7.2 试验不合格情况的处理供应科在收到试验不合格报告后，应及时将信息和试验不合格报告直接反馈给设计人员。

设计人员可重新选择胶料或与其相接触的材料，并重新填写试验申请报告，再进行试验。

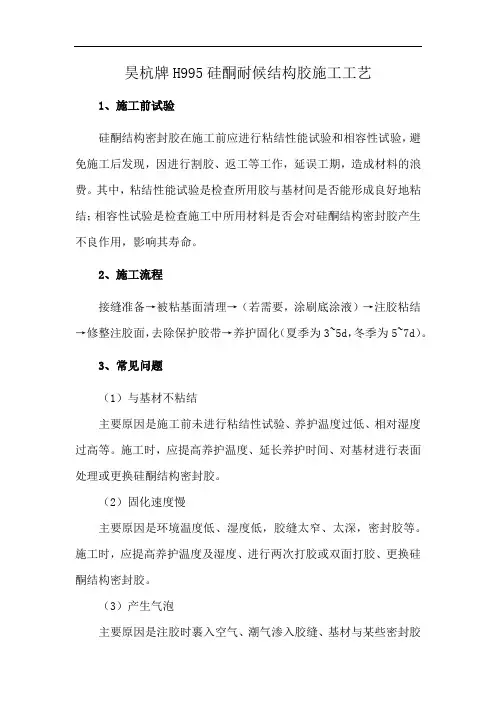

昊杭牌H995硅酮耐候结构胶施工工艺1、施工前试验硅酮结构密封胶在施工前应进行粘结性能试验和相容性试验，避免施工后发现，因进行割胶、返工等工作，延误工期，造成材料的浪费。

其中，粘结性能试验是检查所用胶与基材间是否能形成良好地粘结；相容性试验是检查施工中所用材料是否会对硅酮结构密封胶产生不良作用，影响其寿命。

2、施工流程接缝准备→被粘基面清理→（若需要，涂刷底涂液）→注胶粘结→修整注胶面，去除保护胶带→养护固化（夏季为3~5d，冬季为5~7d）。

3、常见问题（1）与基材不粘结主要原因是施工前未进行粘结性试验、养护温度过低、相对湿度过高等。

施工时，应提高养护温度、延长养护时间、对基材进行表面处理或更换硅酮结构密封胶。

（2）固化速度慢主要原因是环境温度低、湿度低，胶缝太窄、太深，密封胶等。

施工时，应提高养护温度及湿度、进行两次打胶或双面打胶、更换硅酮结构密封胶。

（3）产生气泡主要原因是注胶时裹入空气、潮气渗入胶缝、基材与某些密封胶发生反应等。

施工时，应注胶均匀、连续、注满接口，且接口及附件材料须干燥。

（4）起鼓主要原因是板块尺寸大、膨胀系数大导致接缝变形，板块昼夜温差较大，环境湿度偏低等。

施工时，应选用固化速度相对较快的硅酮结构密封胶，且采用适当遮阳措施降低面板温度。

（5）开裂漏水主要原因是接缝过窄、密封不到位、密封胶位移能力不足、施胶厚度太薄等。

施工时，应按规范要求设计接缝，选用位移能力好的硅酮结构密封胶，按操作规范施工，保证密封胶厚度，避免三边粘结。

4、注意事项（1）清扫所有松动颗粒和灰尘，保证施工表面干净、干燥，且无油脂及如脱模剂、养护薄膜、疏水剂等的表面脏污。

（2）应在温度为4~40℃、相对湿度为40％~80％的清洁环境下施工，且雨雪天气应停止施工。

（3）为防止接缝膨胀时会损坏硅酮结构密封胶，接缝应塞入合适的背衬材料，且背衬材料宽度应大于接缝宽度的25％，以控制密封胶的施胶厚度。

（4）应在硅酮结构密封胶罐外口处切一斜口，然后安上，将硅酮结构密封胶挤入接缝受压面，且密封膏的厚度和宽度应均匀一致，符合密封要求。

vsvr建筑用硅酮结构密封胶试验标准rrcj 建筑用硅酮结构密封胶试验标准BG/T14683--2003前言本标准5.1、5.2、5.3条为强制性的，其余为推荐性的。

本标准修改采用ASTM C 1184-2000 a《硅酮结构密封胶》。

本标准与ASTM C1184,2000 a的主要区别如下:——提高了拉伸粘结性指标;——增加了粘结破坏面积、23?下最大拉伸强度时的伸长率、23?下拉伸模量; ——水,紫外光照拉伸粘结性试验方法采用我国JC/T 485—1992(1996)标准。

——增加了附录A、附录B、附录D、附录E。

本标准代替GB16776-1997。

本标准与GB 16776-1997相比主要变化如下:——规范性引用文件采用最新版本(1997版第2章;本版第2章); ——邵氏硬度、23?拉伸粘结性指标作了修改;(1997版的表1序号5、6;本版的表1序号5、6);——增加23?下最大拉伸强度时的伸长率指标;(本版的表1序号7); ——增加23?拉伸模量(本版5.4);——邵氏硬度试验补充了试片制备过程(1997版6.7;本版6.7)。

——修改了附录A(规范性附录)《结构装配系统用附件同密封胶相容性试验方法》 (1997版附录A;本版附录A);——取消了原附录B(1997版附录B);——增加了附录B(规范性附录)《实际工程用基材同结构胶粘结性试验及结果的判定》 (1997版附录A;本版附录B);——增加了附录C(资料性附录)《硅酮结构密封胶的模量》、附录D(资料性附录)《施工ε1装配中结构密封胶的试验方法》、附录E(资料性附录)《本标准与ASTM C 1184-2000 a对照》。

(本版附录C、附录D、附录E)。

本标准的附录A、附录B为规范性附录，附录C、附录D、附录E为资料性附录。

本标准由中国建筑材料工业协会提出。

本标准由全国轻质与装饰装修建筑材料标准化技术委员会(TC195)归口。

本标准负责起草单位:中国化学建筑材料公司，建筑材料工业技术监督研究中心，郑州中原应用技术研究中心，河南省建筑材料研究设计院、中国化建苏州防水材料研究所本标准参加起草单位:杭州之江有机硅化工有限公司、南海市佛山市嘉美化工集团公司、南海市使你佳粘胶厂、广州市新展粘胶厂、广州市高士实业公司、广州白云粘胶厂、武汉凌云集团建筑工程有限公司、成都硅宝科技实业有限公司、浙江凌志精细化工有限公司、国家化学建材测试中心、国家合成树脂质检中心本标准主要起草人:马启元、刘武强、张德恒、丁苏华、刘明、朱志远、刘虎城、王跃林、冯祥佳、李步春、王有治、王奉平、吴弋德、龚万森、王建东、武庆涛本标准历次版本发布情况:GB16776-1997。

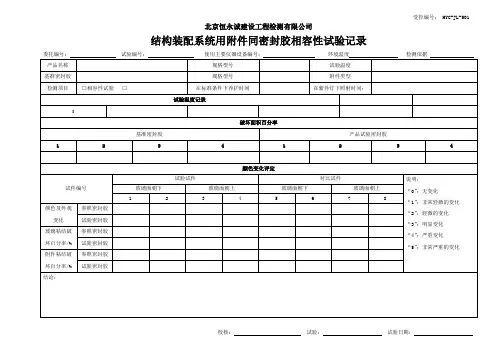

结构胶、密封胶相溶性试验方案第一节结构胶胶相溶试验方案1、试验原理1.1 用结构胶黏结实际工程用基材，测定剥离黏结性，确定结构胶与基材的相容性。

1.2 用结构胶黏结玻璃结构系统各种附件，经热及紫外线老化处理后，考查试样颜色变化，检验与玻璃、附件的黏结性，确定结构胶与附件的相容性。

2、实际工程用基材与结构胶相容性测定按照GB/T13477第12章规定方法试验，测定剥离黏结性。

3、附件与结构胶相容性测定3.1试验仪器a)紫外线灯，符合JC/T485中5.12.1要求；b)紫外线强度计，量程为1000~4000uW/cm2；c)温度计，量程0~100℃。

3.2试验材料a)玻璃板，为清洁的浮法玻璃，尺寸为76mm*50mm*6mm，应制备12块；b)防黏带，每块玻璃板用一条，尺寸为25mm*76mm；c)清洗剂，推荐用50%异丙醇-蒸馏水溶液；d)试验结构胶，与试验结构胶成分相近的半透明密封胶，由供应试验结构胶的制造厂提供或推荐。

3.3试件制备和准备3.3.1试验室条件应符合6.1.1要求，结构胶样品应在标准条件下至少放置24h。

3.3.2试件准备3.3.2.1清洁玻璃、附件。

用A4.1.2c规定的清洗剂洗净，擦除水分后自然风干。

3.3.2.2按图A1所示，在玻璃板一端黏贴防黏带，覆盖宽度约25mm。

3.3.2.3按图A1所示制备12块试件，6块为校验试件，另外6块加附件为试验试件。

附件应裁切成条状，尺寸为6.5mm*51mm*6.5mm，放置在玻璃板的中间。

分别将基准密封胶和试验结构胶挤注在附件两侧至上部，并与玻璃黏结密实，两种胶相接处高于附件约3mm。

3.3.2.4制备的试件按6.8.2c处理。

3.4试验程序3.4.1试件放置试件编号后在6.1.1条件下放置24h。

取试验试件和校验试件各三块，组成一组试件。

将两组试件放在紫外线灯下，下组试件的密封缝向上，另一组试件的玻璃面向上（密封缝在下面），见图A2。

硅酮结构胶的一些注意的问题1、关于相容性。

硅酮结构密封胶使用前，应进行与玻璃、金属框架、间隔条、密封垫、定位块和其他密封胶的相容性试验和粘结性试验，并对邵氏硬度和标准状态拉伸粘结性能进行复检，合格后才能使用。

如果使用了与结构胶不相容的材料，将会导致结构胶的粘结强度和粘结性能下降或丧失。

前面所说的其他密封胶指的是填凤用的硅酮耐候胶，一般来说同一厂家的胶的相容性较好，因为使用原料和工艺相似，所以建议优先选用同一厂家的产品。

相容性试验一般在售前先由硅酮胶生产厂家免费出具检验报告，通知幕墙公司是否相溶可用，如可用，再进行签订合同等后续工作，进入工程后，再由国家指定机构作相容性检验报告，作为竣工验收资料不可缺少的一部分。

宇龙公司具有全套的相容性检测设备，可以及时准确的为客户进行相容性的售前检测服务。

2、关于酸性结构胶与中性结构胶的使用限制。

隐框和半隐框玻璃幕墙，其玻璃与铝型材等金属材料的粘结必须采用中性硅酮结构密封胶，全玻幕墙和点支承幕墙可以采用酸性硅酮结构密封胶，但如果采用镀膜玻璃则不应采用酸性硅酮结构胶。

因为酸性硅酮结构胶会与铝型材等金属材料发生化学反应，使胶与铝合金表面发生粘结破坏。

而镀膜玻璃的镀膜中也含有金属无素，也会造成粘结破坏。

近几年来，低辐射镀膜玻璃（low-e玻璃）在幕墙中的应用越来越多。

但根据试验来看，其镀膜层在空气中易氧化，即使是使用中性结构胶也容易发生化学反应，相容性较差。

因此，在售前一定要注意相容性等方面，如有必要可以采取除膜、加底漆等措施。

3、关于结构胶的注胶宽度和厚度。

硅酮结构密封胶的粘接宽度和厚度应根据风荷载设计值、玻璃宽度及长度、设计位移大小以及结构胶变位承受能力等计算得出，但宽度不应小于7mm，厚度不应小于6mm，一般要求宽度要大于厚度，但不宜超过两倍。

4、关于结构胶的施工环境要求。

除全玻幕墙外，其他幕墙注胶，必须在室内，要求清洁、无尘，室内温度不宜低于15度，也不宜高于27度，相对湿度不宜低于50%。

精心整理实验一建筑密封胶下垂度测试试验方法一、实验目的检测密封胶下垂度，以判定胶体的流动性 二、实验原理在规定条件下，将密封胶注入规定尺寸的模具中，在一定温度下以垂直和水平的位置保持规定1a 图1b 2a 将制备好的试件立即水平放置在已调节至（50±2）℃的干燥箱内，磨具的延伸端向下，见图2，放置24h 。

b 从干燥箱中取出试件，用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm ）。

七、实验结果判定下垂度在垂直方向上≤3mm ，水平方向上无变形为合格 八、试验过程注意事项1制备试件时，避免形成气泡，在模具内表面将密封材料压实，修整密封材料的表面，使其与模具的表面和末端齐平，放松模具背面的聚乙烯条。

2下垂度试验每一试件的下垂值，精确至1mm3如果试验失败，允许重复一次实验，但只能重复一次。

当试样从槽形模具中滑脱时，模具内表面可按生产方的建议进行处理，然后重复进行试验。

.实验二建筑单组份密封胶挤出性试验方法123七、实验结果判定挤出时间≤10s为合格实验三建筑双组份密封胶适用期测定试验方法一、实验目的检测双组份密封胶适用期，以判定胶体的适用性二、实验原理在规定条件下，将双组份密封胶混合5min后，注入挤胶筒中，一定时间后采用压缩空气将密封材料从聚乙烯挤胶筒中挤出至水中，测定一次将全部样品挤出所需时间的长短，判定出胶体的适应期。

三、实验依据GB16776-2005《建筑用硅酮密封胶》GB/T13477.4-2002《建筑密封材料试验方法原包装单组分密封材料挤出性的测定》四、实验设备配置聚乙烯挤胶筒、稳压气源、秒表、气动挤抢、恒温箱123412一、实验目的测定建筑密封胶表干时间二、实验原理在规定条件下，将密封胶试样填充到规定形状的模框中，用在试样放置薄膜或指触的方法测量其干燥程度。

报告薄膜或手指上无粘附试样所需的时间。

三、实验依据GB16776-2005《建筑用硅酮密封胶》GB/T13477.5-2002《建筑密封材料试验方法表干时间的测定》四、实验设备配置黄铜板：尺寸19mm×38mm，厚度约6.4mm模框：矩形，用钢或铜制成，内部尺寸25mm×95mm，外形尺寸50mm×120mm，厚度3mm。

精心整理实验建筑密封胶下垂度测试试验方法一、实验目的检测密封胶下垂度，以判定胶体的流动性二、实验原理在规定条件下，将密封胶注入规定尺寸的模具中，在一定温度下以垂直和水平的位置保持规定时间，测出试样流出模具端部的长度，从而依据一定标准判断出其流动性。

三、实验依据GB16776-2005《建筑用硅酮密封胶》GB/T13477.6-2002《建筑密封材料试验方法流动性的测定》四、实验设备配置下垂度模具，鼓风干燥箱，钢板尺，聚乙烯条五、试件的制备将下垂度模具用丙酮等溶剂清洗干净并干燥。

把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h 的密封材料用刮刀填入模具内。

六、实验方法与步骤1垂直方向：a 将制备好的试件立即垂直放置在已调节至（50± 2）℃的干燥箱内，磨具的延伸端向下，见图1，放置24h。

b 从干燥箱中取出试件，用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离（mm）。

2水平方向a 将制备好的试件立即水平放置在已调节至（50± 2）℃的干燥箱内，磨具的延伸端向下，见图2，放置24h。

b 从干燥箱中取出试件，用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm）。

七、实验结果判定下垂度在垂直方向上≤ 3mm，水平方向上无变形为合格八、试验过程注意事项1制备试件时，避免形成气泡，在模具内表面将密封材料压实，修整密封材料的表面，使其与模具的表面和末端齐平，放松模具背面的聚乙烯条。

2下垂度试验每一试件的下垂值，精确至1mm3如果试验失败，允许重复一次实验，但只能重复一次。

当试样从槽形模具中滑脱时，模具内表面可按生产方的建议进行处理，然后重复进行试验。

.实验二建筑单组份密封胶挤出性试验方法一、实验目的测定单组份密封胶挤出性二、实验原理在规定条件下采用压缩空气将密封材料从聚乙烯挤胶筒中挤出至水中，测定一次将全部样品挤出所需时间的长短，判定出胶体的挤出性。

玻璃幕墙密封胶检测报告玻璃幕墙密封胶检测报告扩展阅读：掺矿物油硅酮密封胶的性能及对玻璃幕墙的危害掺矿物油硅酮密封胶的性能及对玻璃幕墙的危害来源:郑州中原应用技术研究开发有限公司作者:杨潇珂日期:201*-8-24页面功能【字体：大中小】【打印】【关闭】【评论】摘要：本文对白油含量不同的硅酮密封胶的物理性能及热老化性能进行了测试，并对掺白油的硅酮胶在使用中的危害进行了一系列的阐述。

在此基础上呼吁市场上应提高硅酮密封胶的质量，拒绝白油胶的存在，以及提高国家标准和完善白油胶的测试方法。

关键词：幕墙；白油；硅酮密封胶；PropertiesoftheSiliconeSealantwithMineralOilandHazardsinPanelWallIndustryZhengzhouzhongyuanAppliedTechnologyResearchandDevelopmentCo.Ltd,Hena nZhengzhou,450007Abstract:Thisarticleanalysesmechanicsandthermalstabilityofsiliconese alantwithdifferentquantityofmineraloil,andshowsitshazardsinthepanelwalli ndustry.Itispointedoutthatthemineraloilshouldberefusedtoimprovethequalit yofsilicon esealant.Italsomakessuggestionsonstandard’srevisionandperfect ingtestmethodsofsealantwithmineraloil.Keywords:panelwall;mineraloil;siliconesealant;引言世界上第一个结构性装配幕墙已经出现了30多年，并且仍处于良好的安全使用状态[1]。

密封胶相容性试验箱的工作条件和维护保养试验箱维护和修理保养密封胶相容性试验箱是GB16776—2023《建筑用硅酮结构密封胶》（附录A相容性试验）中的紧要检测仪器之一、工作条件要求：1、空气温度为2—40℃2、空气相对湿度不大于85％3、无猛烈震动腐蚀性气体密封胶相容性试验箱的维护保养：1、在使用完后，要存放到一个干燥的室内，假如是放在室外要将产品做好相应的防潮措施，然后用布盖好。

2、假如试验箱将长期存放，应将进行彻底进行清理，保持在以后工作的良好性。

3、存放前假如是多台产品同时放在一个地方，应当保证任何一台机械在存放时不受到其他机械的影响。

关于紫外线老化试验箱的适用紫外线老化试验箱紧要用于模拟对阳光、潮湿和温度对材料的破坏作用。

紫外线老化试验箱通过模拟阳光、冷凝、仿照自然潮湿，试样在模拟的环境中试验几天或几周的时间，可再现户外可能几个月或几年发生的损坏。

1、模拟阳光阳光中的紫外线是造成大多数材料耐久性能破坏的紧要因素。

我们使用紫外灯来模拟阳光中的短波紫外部分，它产生很少的可见光或红外光谱能量。

我们可以依据不同的测试要求选择不同波长的UV紫外灯，由于每种灯在总的紫外线辐照能量和波长都不一样。

通常，UV灯管可分为UVA和UVB两种。

2、潮湿冷凝环境在很多户外环境中，材料每天的潮湿时间可长达12小时。

讨论表明造成这种户外潮湿的紧要因素是露水，而不是雨水。

紫外线老化试验箱通过独特的冷凝功能来模拟户外的潮湿侵蚀。

在试验过程中的冷凝循环中，测试室底部蓄水池中的水被加热以产生热蒸气，并充分整个测试室，热蒸汽使测试室内的相对湿度维持在100％，并保持一个相对高温。

试样被固定在测试室的侧壁，从而试样的测试面曝露在测试室内的环境空气中。

试样向外的一面暴露在自然环境中具有冷却效果，导致试样内外表面具备温差，这一温差的显现导致试样在整个冷凝循环过程中，其测试面始终有冷凝生成的液态水。

由于户外曝晒接触潮湿的时间每天可以长达十几小时，因此典型的冷凝循环一般持续几个小时。
