由MOS场效应管组成的开关电源电路 UC3824 UC3842

UC3842内部结构和工作原理标签：UC3842电路结构原理2010-11-10 15:07下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

UC3842 内部原理框图UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。

UC3842 7脚为电压输入端，其启动电压范围为16-34V。

在电源启动时，VCC﹤16V，输入电压施密物比较器输出为0，此时无基准电压产生，电路不工作；当Vcc﹥16V时输入电压施密特比较器送出高电平到5V 蕨稳压器，产生5V基准电压，此电压一方面供销内部电路工作，另一方面通过⑧脚向外部提供参考电压。

一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-34V范围内变化而不影响电路的工作状态。

当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。

当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即达出高电平信号到输出电路。

同时，振荡器将根据④脚外接Rt、Ct参数产生f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比较器输出端。

UC3842芯片设计开关电源_中文资料开关电源是一种将交流电转换为直流电的电源，其工作原理是由中文名称为“开关电压调制控制器”的芯片进行控制。

UC3842芯片是一种常用的开关电源控制芯片，下面将介绍UC3842芯片的设计和工作原理。

UC3842芯片的主要应用是在开关电源中，尤其是中小功率开关电源中，如适配器、电子镇流器、电源管理等领域。

它具有工作电压范围广、频率可调、输出稳定性好、过载和过温保护等优点，非常适合用于电源控制领域。

UC3842芯片的反馈引脚（FB）通过一个反馈电路来实现对输出电压的监测和控制。

当输出电压高于预设的标准电压时，反馈电压将减小，从而减小PWM信号的宽度，进而降低开关管的导通时间，使输出电压下降；反之，当输出电压低于标准电压时，PWM信号的宽度将增加，从而增加开关管的导通时间，使输出电压升高。

UC3842芯片还具有过载和过温保护功能。

当输出电流超过芯片所设定的峰值电流时，UC3842芯片会自动将PWM信号的宽度减小，从而限制输出电流的增加，保护开关电源不被过载；同时，当芯片温度超过一定值时，芯片会自动切断PWM信号，停止工作，以保护芯片不被过热。

总的来说，UC3842芯片是一款功能强大的开关电源控制芯片，具有高性能、稳定可靠的特点，可以广泛应用于开关电源等领域。

通过控制PWM信号的特性和振荡频率，UC3842芯片实现对开关电源的精确控制，提高了开关电源的效率和可靠性。

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

用UC3842芯片设计开关电源笔者最近设计了由UC3842组成的DC-DC转换器，总的框架采用参考文献中现成的电路。

但由于输入电压和工作频率不同，重新设计了电路参数。

UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842为8脚双列直插式封装，其内部原理框图如图1所示。

主要由5.0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。

端1为COMP端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。

2.1启动过程 首先由电源通过启动电阻R1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。

高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。

根据同名端标识情况，此时变压器各路副边没有能量输出。

当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。

同时反馈线圈向UC3842供电。

UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V，如图3所示。

在开启之前，UC3842消耗的电流在1mA以内。

电源电。

UC3842芯片设计开关电源_中文资料UC3842是一款常用的开关电源控制器芯片，它可以通过调节PWM（脉宽调制）信号的占空比来控制开关管开关时间，从而实现对开关电源输出的稳定调节。

UC3842芯片的设计和应用非常灵活，而且它的设计原理和工作方式较为简单。

下面我将为大家介绍UC3842芯片的基本特点以及设计开关电源的步骤。

一、UC3842芯片的基本特点：1.输入电压范围广：UC3842芯片的输入电压范围为7.6V～30V，适用于大多数开关电源设计。

2.输出电压的精度高：UC3842的输出电压精度为±5%，可以满足大部分应用的要求。

3.PWM控制方式：UC3842采用PWM控制方式，可以精确调节输出电压和电流。

4.内置反馈保护：UC3842内置有过电流保护、短路保护等功能，可以保护开关电源的稳定工作。

5.芯片内置30V功率管驱动器：UC3842芯片内部集成了30V功率管驱动器，可以直接驱动高压功率管，减少了外部驱动电路的设计和成本。

6.温度补偿：UC3842芯片内置了温度补偿电路，可以根据环境温度的变化调整输出电压的稳定性。

二、UC3842芯片的应用：1.确定输出电压和电流：根据具体应用的要求，确定所需的输出电压和电流。

2.选择外部元器件：根据芯片的特性和应用需求，选择合适的功率管、电感、电容等外部元器件。

3.连接芯片引脚：将UC3842芯片和外部元器件按照电路图连接好，注意引脚的正确连接。

4.设计反馈电路：根据输出电压的要求，设计合适的反馈电路，将输出电压与电压参考源进行比较，输出误差信号用于控制芯片的PWM输出。

5.调节PWM信号：通过调节UC3842芯片的PWM输入信号的占空比，控制开关管的开关时间，从而调节输出电压和电流。

6.测试和调试：将设计好的开关电源连接到负载上，进行测试和调试，确保输出电压和电流稳定，满足要求。

三、UC3842芯片设计开关电源的要点：1.控制丝印标注：通过丝印标注控制引脚的功能，方便布线和检查。

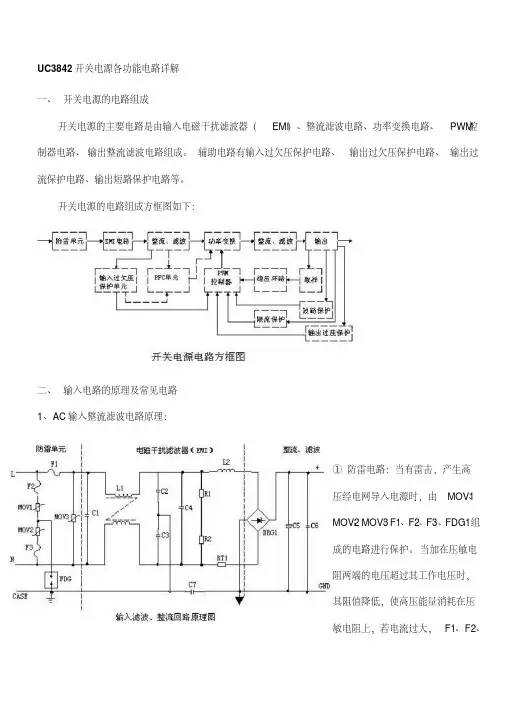

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

②　R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

UC3842芯片设计开关电源_中文资料UC3842芯片设计开关电源笔者最近设计了由UC3842组成的DC2DC转换器,总的框架采用参考文献中现成的电路。

但由于输入电压和工作频率不同,重新设计了电路参数。

UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842为8脚双列直插式封装,其内部原理框图如图1所示。

主要由5. 0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成端1为COMP端;端2为反馈端;端3为电流测定端;端4接Rt、Ct 确定锯齿波频率;端5接地;端6为推挽输出端,有拉、灌电流的能力;端7为集成块工作电源电压端,可以工作在8～40V;端8为内部供外用的基准电压5V,带载能力50mA。

2 电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。

输入电压为24V直流电。

三路直流输出,分别为+5V/4A, +12V/0. 3A和- 12V/0. 3A。

所有的二极管都采用快速反应二极管,核心PWM器件采用UC3842。

开关管采用快速大功率场效应管。

2. 1 启动过程首先由电源通过启动电阻R1提供电流给电容C2充电,当C2电压达到UC3842的启动电压门槛值16V时,UC3842开始工作并提供驱动脉冲,由6端输出推动开关管工作,输出信号为高低电压脉冲。

高电压脉冲期间,场效应管导通,电流通过变压器原边,同时把能量储存在变压器中。

根据同名端标识情况,此时变压器各路副边没有能量输出。

当6脚输出的高电平脉冲结束时,场效应管截止,根据楞次定律,变压器原边为维持电流不变,产生下正上负的感生电动势,此时副边各路二极管导通,向外提供能量。

同时反馈线圈向UC3842供电。

UC3842内部设有欠压锁定电路,其开启和关闭阈值分别为16V和10V,如图3所示。

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

UC3842 UC3843原理UC3842A UC3843A 是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。

这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。

电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。

其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。

这些器件可提供8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。

SO-14封装的图腾柱式输出级有单独的电源和接地管脚。

UC3842A 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。

UC3843A是专为低压应用设计的，低压锁定门限为8.5伏（通）和7.6V（断）。

特点:微调的振荡器放电电流，可精确控制占空比.电流模式工作到500KHZ自动前馈补偿锁存脉宽调制，可逐周限流内部微调的参考电压，带欠压锁定大电流图腾柱输出欠压锁定，带滞后低启动和工作电流直接与安森美半导体的SENSEFET产品接口下图是一个显示器的UC3842应用电路图UC3842好坏的判断鉴别方法在国内电子设备当中，电源PWM控制电路最常用的集成电路型号就是UC3842（或KA3842）。

也就是因为常常遇到，对它也有一些之得，下面简单介绍一下UC3842好坏的判断方法：在更换完周边损坏的元件后，先不装开关管(MOSFET)，加电测量UC3842的7脚电压，若电压在10-17V间波动，其余各脚也分别有波动的电压，则说明电路已起振，UC3842基本正常;若７脚电压低，其余接脚无电压或不波动，则UC3842已损坏。

在UC3842的7、5脚间外加+17V左右的直流电压，若测8脚有+5V电压，1、2、4、6脚也有不同的电压，则UC3842基本正常，工作电流小，自身不易损坏．它损坏的最常见原因是电源开关管(MOSFET)短路后，高电压从G极加到其6脚而致使其烧毁．而有些机型中省去了G极接地的保护二极体，则电源开关管(MOSFET)损坏时，UC3842和G极外接的限流电阻必坏．此时直接更换即可。

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器〔EMI〕、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进展保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，假设电流过大，F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1〔热敏电阻〕就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小〔RT1是负温系数元件〕，这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯洁的直流电压。

假设C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

.UC3842开关电源各功能电路详解一、开关电源的电路构成开关电源的主要电路是由输入电磁扰乱滤波器（EMI）、整流滤波电路、功率变换电路、 PWM控制器电路、输出整流滤波电路构成。

协助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路构成方框图以下：二、输入电路的原理及常有电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两头的电压超出其工作电压时，其阻值降低，使高压能量耗费在压敏电阻上，若电流过大，F1、F2、;..F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3构成的双π型滤波网络主假如对输入电源的电磁噪声及杂波信号进行克制，防备对电源扰乱，同时也防备电源自己产生的高频杂波对电网扰乱。

当电源开启瞬时，要对C5充电，因为瞬时电流大，加RT1（热敏电阻）就能有效的防备浪涌电流。

因刹时能量全耗费在RT1电阻上，一准时间后温度高升后RT1阻值减小（RT1是负温系数元件），这时它耗费的能量特别小，后级电路可正常工作。

③整流滤波电路：沟通电压经BRG1整流后，经C5滤波后获得较为纯净的直流电压。

若C5容量变小，输出的沟通纹波将增大。

2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2构成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行克制，防备对电源扰乱，同时也防备电源自己产生的高频杂波对电网扰乱。

C3、C4为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7构成抗浪涌电路。

在起机的瞬时，因为C6的存在Q2不导通，电流经 RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

假如C8漏电或后级电路短路现象，在起机的瞬时电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

UC3842工作原理及应用UC3842是一种特定用途、开关控制电压模式电源管理集成电路，常用于直流-直流转换器、直流-交流逆变器和LED驱动器等应用中。

UC3842具有全面的保护功能和高效的节能特性，能够实现电源系统的稳定和可靠性。

UC3842采用前馈型电压模式控制，能够根据输出电压来调整开关管的控制信号，从而实现稳定的输出电压。

1.开关管驱动：UC3842通过电流源方式为MOS管提供驱动电流，以确保其能够迅速地开关和关闭。

当网络电压通过变压器传递时，输出电压将被输入电压控制。

2.反馈控制：UC3842利用输出电压的反馈信号来调整开关管的开关频率和占空比，以遵循控制回路的设定点。

当输出电压低于设定值时，反馈控制电路将增加开关频率和占空比，以增加输出电压。

反之，当输出电压高于设定值时，频率和占空比将会降低。

3.比较器：UC3842内部包含一个误差放大器和两个比较器。

误差放大器将输出电压和设定电压进行比较，产生一个误差信号。

该误差信号经过发射门电路传输到PWM比较器中，并与一个三角波进行比较。

根据比较结果，PWM控制器会调整开关管的开关频率和占空比。

1.直流-直流和直流-交流转换器：UC3842能够稳定地控制开关管的工作状态，实现高效的能量转换。

它可以应用于各种不同的电源系统，例如电视，电脑等。

2.LED驱动器：UC3842的高效节能特性使其成为LED照明驱动器的理想选择。

它能够提供稳定的电压和电流输出，确保LED灯的稳定工作。

3.电池充电器：UC3842能够对电池进行有效的充电控制，并在达到设定电压后自动切换至维持模式，以防止过充和过放。

4.电力因素校正：UC3842可以通过控制开关管的开关频率和占空比来实现对电力因素的校正，从而提高电源系统的效率和性能。

总结起来，UC3842是一种多功能的开关控制电源管理集成电路，具有广泛的应用领域。

它采用前馈型电压模式控制，通过输出电压的反馈信号来调整开关频率和占空比，从而实现稳定的输出电压。

UC3842的原理及应用详解UC3842是一款具有广泛应用的开关电源控制集成电路。

它是通过控制开关管的导通时间和关断时间来稳定输出电压的。

UC3842采用了当前模式PWM控制技术，具有高效率、高可靠性和低成本等优点。

以下是UC3842的原理及应用的详细解析。

一、UC3842的原理：1.参考电压产生：UC3842内部有一个基准电压源，通过分压电阻和电流源将其转换为参考电压。

这个参考电压作为反馈信号用于比较和控制输出电压。

2.错误放大器：内部的误差放大器将反馈信号与参考电压进行比较，产生一个误差电压。

该误差电压用于校正输出电压，从而使其稳定在设定值。

3.内部振荡器：UC3842内部有一个振荡器，它产生一个固定频率的方波信号。

这个方波信号用来控制开关管的开关时间和关断时间。

4.电流控制开关：UC3842通过一个电流比较器控制开关管的导通时间和关断时间。

当开关管导通时，输出电压开始上升；当开关管关断时，输出电压下降。

根据输出电压和反馈信号之间的差异来调整开关管的导通和关断时间，以使输出电压稳定在设定值。

5.MOSFET驱动：UC3842内部有一个MOSFET驱动器，用于控制开关管的导通和关断。

它能够提供足够的电流和电压以保证开关管的可靠工作。

6.输出调整：在UC3842中，可以通过调节反馈电阻来改变输出电压。

反馈电压与输出电压成正比，通过改变反馈电压，可以调整输出电压。

二、UC3842的应用：1.电脑电源：UC3842能够有效地控制一个开关电源的输出电压和电流，使得电脑电源拥有高效率、高稳定性和低噪声等特点。

2.LED驱动电源：UC3842能够以固定频率驱动开关管，从而实现高精度、高效率的LED驱动电源。

3.可调电源：UC3842的输出电压可以通过调节反馈电阻来进行调整，因此可以设计出可调电压的开关电源，满足不同应用的需求。

4.控制和检测电路：UC3842也可用于控制和检测电路。

例如，在一些自动化控制系统中，UC3842可以用于控制和监测电路的供电。

摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。

任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。

本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。

开关电源具有高频率、高功率密度、高效率等优点, 被称作高效节能电源。

本文以开关电源的发展历史、发展现状以及发展趋势为线索，介绍了开关电源的一些新技术，技术指标，分类标准等。

本次设计采用多谐振荡器来产生脉冲使得电压的输出可以通过调节脉冲发生器的占空比来获得不同的电压，并且可以通过提高振荡器的频率使得输出电压稳定，提高了开关的频率就提高了利用率。

并根据这些标准设计了一种满足小型电子设备供电需要的开关稳压电源。

电源设计的主要指标是：输入电压为AC220V，输入频率为50HZ，输入电压范围为AC165V～265V，输出电压为直流1～5V可调，输出最大电流为150mA，输出最大功率为2.25W。

关键词：开关电源；UC3842；脉宽调制；场效应晶体管；防浪涌；AbstractWith the high-speed development of electronic technique ,various sorts of electronic equipments have been emerging in large numbers .The electric system been applying to more and more areas ,our life and work are becoming increasingly close to electric equioment .None of the electronic equipments can operate without reliable power supply ,and the demands for it is getting higher and higher .Especially when more and more small-scale electronic equipment are applied,it demands stable power supply to meet their needs .Based on this ideal ,the paper desighs and makes the stable switching power supply which accord with the requirment .Switching power supply features on the merits of high frequency ,high power density and high efficiency,known as high efficiency and energy saving power .Because the switching power supply has these advantages ,in view of this thought ,chip TL1431 and chip 555 are used to desighed a 1 ~ 5V adjustable low power switching power supply, to meet the needs of small-scale electronic equipment supply .Treating the development history , the present situation and development tendencyof switch power development as clues, this paper introduces some new technology of switch power supply, technical index,and classification standard etc .This design uses many harmonic oscillator to produce impulse so that voltage output can obtain different voltage by adjusting the duty ratio of pulse generator .Increasing oscillator frequency can make output voltage stable and to mprove the frequency switch is to raise the utilization rate .In a view of such standards , a stable switching power supply is desighed to meet the power supply needs of small-scale electronic equipment .Power supply design's main index: Input V oltage AC220V, Input Frequency 50HZ, Input V oltage Range AC165V ~ 265V ,Output V oltage for DC 1 ~ 5V adjustable,the maximum Current Output 150mA ,the maximum power 225 W. Finally in the basis of those complete basic indexes, this paper also increased the subsidiary function of surge current, making circuit more satisfying the needs of small-scale electronic equipment .Key words: Switch Power Source, UC3842,Pulse Width Modulation, Field Effect Transistor,The Surge目录1 开关电源概述 (1)1.1开关电源的产生与发展 (1)1.2开关电源的特点 (1)1.3隔离式高频开关电源 (2)1.4开关电源所用的术语 (3)2 输入电路 (5)2.1电压倍压整流技术 (5)2.2滤波电路 (5)2.3反馈电路 (6)2.3.1电流反馈电路 (6)2.3.2电压反馈电路 (7)2.4输入保护器件 (7)3 隔离单端反激式变换器电路 (9)3.1单端反激式变换器电路中的开关晶体管 (10)3.2单端反激式变换器电路中的变压器绕组 (11)4 UC3842的原理及技术参数 (12)4.1UC3842简介 (12)4.2原理与特点 (12)4.2.1 UC3842的引脚及其功能 (12)4.2.2 UC3842的内部结构 (13)4.3工作状态描述 (14)4.4技术参数 (18)5 UC3842常用的电压反馈电路的选用 (21)5.1概述 (21)5.2UC3842常用的电压反馈电路 (21)5.2.1 输出电压直接分压作为误差放大器的输入 (22)5.2.2 辅助电源输出电压分压作为误差放大器的输入 (23)5.2.3 采用线性光耦改变误差放大器的输入误差电压 (23)6 UC3842在开关电源电路的应用 (26)6.1UC3842 组成的开关电源电路 (26)6.2启动过程 (27)6.3稳压过程 (27)6.4过流保护原理 (28)6.5过压保护原理 (28)6.6设计中的注意事项 (29)6.6.1 起动电路的设计 (29)6.6.2反馈组的设计 (29)6.7显示器开关电源电路 (30)6.7.1特点 (30)6.7.2 采用开关稳压电源激励行输出的优缺点 (30)6.7.3 UC3842在显示器电路的应用 (31)致谢 (32)参考文献 (33)附录1：总体电路图 (34)附录2：开关电源常用英文标志与缩写 (35)外文资料译文 (36)1 开关电源概述1.1 开关电源的产生与发展随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。

电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

电源驱动芯片uc3842引脚图及引脚功能电源驱动芯片uc3842引脚图及引脚功能作者：佚名文章来源：本站原创电流型脉宽调制器UC3842 的主要优点：单端输出，可直接驱动双极型功率管或场效应管；管脚数量少，外围电路简单；电压调整率可达 0.01%；工作频率更可高达 500 kHz；启动电流小于 1 mA，正常工作电流为12 mA；欠压锁定，带滞后；锁存脉宽调制，可逐周限流；并可利用高频变压器实现与电网隔离。

它适用于无工频变压器的低于250w的小功率开关电源，其工作温度为0～+70℃，最高输入电压为36 V，具有最大电流为1 A的拉、灌输出电流。

UC3842外形图UC3842引脚图和内部电路方框图UC3842各引脚功能简介如下：---1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反馈网络，以确定误差放大器的增益和频响。

---2脚FEED BACK是反馈电压输入端，此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较，产生控制电压，控制脉冲的宽度。

---3 脚ISENSE是电流传感端。

在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流转换成电压，此电压送入3 脚，控制脉宽。

此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停止输出，有效地保护了功率开关管。

---4脚RT/CT是定时端。

锯齿波振荡器外接定时电容C和定时电阻R的公共端。

---5脚GND是接地。

---6脚OUT是输出端，此脚为图滕柱式输出，驱动能力是±lA。

这种图腾柱结构对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，为功率管关断时提供了低阻抗的反向抽取电流回路，加速功率管的关断。

---7脚Vcc是电源。

当供电电压低于＋16V时，UC3824不工作，此时耗电在1mA以下。

输入电压可以通过一个大阻值电阻从高压降压获得。
