三坐标测量机测量原理三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种外表测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。
三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。
将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。
三坐标测量机的组成：1，主机机械系统(X、Y、Z三轴或其它);2，测头系统;3，电气控制硬件系统;4，数据处理软件系统(测量软件);三坐标测量机在现代设计制造流程中的应用逆向工程定义：将实物转变为C AD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。
广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。
正向工程：产品设计-->制造-->检验(三坐标测量机)逆向工程：早期：美工设计-->手工模型(1：1)-->3轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)-->设计à制造逆向工程设备：1，测量机：获得产品三维数字化数据(点云/特征);2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构;3， CAD/CAE/CAM软件;4，数控机床;逆向工程中的技术难点：1，获得产品的数字化点云(测量扫描系统);2，将点云数据构建成曲面及边界，甚至是实体(逆向工程软件);3，与CAD/CAE/CAM系统的集成;(通用CAD/CAM/CAE软件)4，为快速准确地完成以上工作，需要经验丰富的专业工程师(人员);三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种外表测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。
三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。
三坐标测量孔距的方法-概述说明以及解释1.引言1.1 概述概述:三坐标测量是一种精密测量技术，通过三坐标测量仪器可以实现对物体形状、尺寸、孔距等多种要素的测量。
孔距是指两个孔之间的距离，是工程设计和生产制造中常见的重要参数之一。
本文将探讨三坐标测量技术在测量孔距方面的方法和应用。
首先介绍三坐标测量技术的原理和特点，然后深入探讨不同的孔距测量方法及其优缺点，最后通过实际应用案例分析，总结该技术在孔距测量中的实际效果和应用价值。
通过本文的阐述，读者将深入了解三坐标测量在孔距测量中的重要性和实用性，为相关领域的工程技术人员提供参考与借鉴。
1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分，会先对三坐标测量孔距的方法进行简要介绍和目的阐述。
接着在正文部分，分为三个小节：一是对三坐标测量技术进行简要介绍，以便读者对三坐标测量有一个全面的了解；二是对孔距测量方法进行探讨，包括不同的测量方法及其优缺点比较；三是通过实际应用案例分析，展示三坐标测量孔距方法在实际工程中的应用情况。
最后，在结论部分将对整篇文章进行总结，对不同孔距测量方法进行优劣比较，并对未来研究方向进行展望。
通过以上结构的安排，读者可以系统地了解三坐标测量孔距的方法的相关知识。
1.3 目的本文旨在探讨利用三坐标测量技术来测量孔距的方法。
通过对孔距测量方法的研究和实际应用案例分析，我们旨在总结出一种准确、高效的测量方法，并对其优劣进行比较。
同时，我们希望能够在实践中发现问题并提出未来研究方向，为这一领域的发展和提升提供有益的参考。
通过本文的研究，我们希望能够为工程领域的孔距测量提供更加有效的解决方案，促进相关技术的进步和应用。
2.正文2.1 三坐标测量技术简介三坐标测量技术是一种精密实时测量技术，通过测量目标物体上各个点的三维坐标来实现对目标物体尺寸、形状等参数的准确检测。
该技术利用三个直角坐标轴上的测量探头，可以实现对物体空间内的任意点坐标的测量。
三坐标测量机技术参数三坐标测量机是一种高精度的测量设备，广泛应用于制造和检验领域。
它可以对物体的三维形状和尺寸进行精确测量，具有高度的可靠性和重复性。
下面将详细介绍三坐标测量机的技术参数。
一、测量范围三坐标测量机通常具有较大的测量范围，能够满足不同尺寸物体的测量需求。
一般来说，其测量范围可达数百毫米至数米，能够满足大多数工件的测量需求。
二、测量精度测量精度是评价三坐标测量机性能的重要指标之一。
通常情况下，三坐标测量机的测量精度可以达到几微米甚至更高的水平。
这种高精度可以确保对工件尺寸的准确测量，满足精密制造和检验的需求。
三、重复定位精度重复定位精度是评估三坐标测量机稳定性和可靠性的重要指标。
一般来说，三坐标测量机的重复定位精度可以达到几微米的水平，能够确保在多次测量中的测量结果一致性，提高了测量的可靠性。
四、测头类型三坐标测量机的测头种类多样化，包括接触式测头、非接触式测头等。
接触式测头适用于对表面进行接触式测量的情况，而非接触式测头则适用于对敏感表面进行测量，具有更广泛的应用领域。
五、软件功能三坐标测量机通常配备专业的测量软件，能够实现多种测量功能，包括点、线、圆、平面等基本测量，还可以进行拟合、对比分析、报告生成等高级功能，满足不同测量需求。
六、结构设计三坐标测量机的机身结构设计一般采用石材或者大理石等高稳定性的材料，保证了机身的刚性和稳定性，有利于提高测量的精度和稳定性。
七、自动化程度随着科技的不断发展，现代三坐标测量机已经具备了较高的自动化程度，能够实现自动测量、自动数据处理、自动报告生成等功能，大大提高了测量效率。
三坐标测量机具有广泛的应用范围和高精度的测量能力，是现代制造和检验领域不可或缺的重要设备。
其技术参数的不断提升和发展将进一步推动制造业的发展和提高产品质量水平。
三坐标测量机技术参数1. 三坐标测量机简介三坐标测量机是一种高精度测量设备，用于测量物体的几何形状和尺寸。
它通过测量物体在三个坐标轴上的位置来确定其几何特征，并可以与计算机进行连接，实现自动化测量和数据处理。
2. 三坐标测量机的技术参数三坐标测量机的技术参数决定了其测量精度、测量范围、测量速度等性能指标。
以下是常见的三坐标测量机技术参数：2.1 测量精度测量精度是三坐标测量机最重要的性能指标之一。
它表示测量结果与真实值之间的偏差。
测量精度受到多个因素的影响，包括机械结构、传感器精度、控制系统等。
常见的测量精度指标有：•长度测量精度：表示测量长度的准确度，通常以毫米或微米为单位。
•角度测量精度：表示测量角度的准确度，通常以角秒为单位。
•形状测量精度：表示测量物体形状的准确度，通常以表面粗糙度或形状偏差为指标。
2.2 测量范围测量范围是指三坐标测量机可以测量的物体尺寸范围。
它与测量机的工作台尺寸、传感器测量范围等因素有关。
测量范围通常以长度、宽度和高度来表示，单位为毫米或英寸。
2.3 测量速度测量速度是指三坐标测量机完成一次测量所需的时间。
它受到机械结构、控制系统、传感器响应速度等因素的影响。
测量速度通常以毫米/秒或英寸/秒为单位。
2.4 重复性重复性是指三坐标测量机在多次测量同一物体时，测量结果的一致性。
它反映了测量机的稳定性和可靠性。
重复性通常以标准偏差或重复测量误差为指标。
2.5 分辨率分辨率是指三坐标测量机可以分辨的最小尺寸。
它受到传感器的分辨率和信噪比等因素的限制。
分辨率通常以毫米或微米为单位。
2.6 可测量特征三坐标测量机可以测量的特征包括长度、直径、角度、平行度、垂直度、圆度、圆柱度、平面度、位置误差等。
具体可测量特征取决于测量机的传感器和软件。
3. 三坐标测量机的应用领域三坐标测量机广泛应用于制造业的各个领域，包括机械加工、汽车制造、航空航天、电子制造等。
它可以实现对零件、模具、工件等物体的精确测量和质量控制。

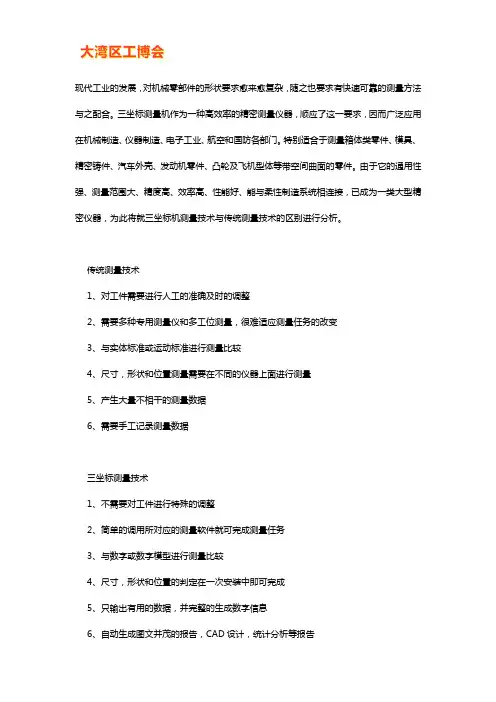

现代工业的发展，对机械零部件的形状要求愈来愈复杂，随之也要求有快速可靠的测量方法与之配合。
三坐标测量机作为一种高效率的精密测量仪器，顺应了这一要求，因而广泛应用在机械制造、仪器制造、电子工业、航空和国防各部门。
特别适合于测量箱体类零件、模具、精密铸件、汽车外壳、发动机零件、凸轮及飞机型体等带空间曲面的零件。
由于它的通用性强、测量范围大、精度高、效率高、性能好、能与柔性制造系统相连接，已成为一类大型精密仪器，为此将就三坐标机测量技术与传统测量技术的区别进行分析。
传统测量技术
1、对工件需要进行人工的准确及时的调整
2、需要多种专用测量仪和多工位测量，很难适应测量任务的改变
3、与实体标准或运动标准进行测量比较
4、尺寸，形状和位置测量需要在不同的仪器上面进行测量
5、产生大量不相干的测量数据
6、需要手工记录测量数据
三坐标测量技术
1、不需要对工件进行特殊的调整
2、简单的调用所对应的测量软件就可完成测量任务
3、与数字或数字模型进行测量比较
4、尺寸，形状和位置的判定在一次安装中即可完成
5、只输出有用的数据，并完整的生成数字信息
6、自动生成图文并茂的报告，CAD设计，统计分析等报告。
什么是三坐标测量技术1. 引言三坐标测量技术是一种基于三维坐标体系的测量方法，用于测量并描述物体的几何形状、位置和尺寸。
它是制造业中常用的精密测量技术之一，广泛应用于航空航天、汽车工业、机械制造等领域。
本文将介绍三坐标测量技术的原理、应用以及优点。
2. 原理三坐标测量技术基于三维直角坐标体系，通过测量物体在空间中的三个坐标值来描述其几何形状和位置。
通常使用三坐标测量机进行测量，三坐标测量机由工作台、测头和坐标轴组成。
在测量过程中，工作台固定待测物体，测头可沿三个坐标轴上下左右移动，并能够在三个坐标方向上测量物体的位置。
测头可以是机械触探式的或光学非触探式的，具体选择根据实际需求而定。
测量时，测头将接触或照射待测物体的表面，通过测量探头的运动，得到物体在三个坐标方向上的坐标值。
由于测头的精度和稳定性，三坐标测量技术能够提供高精度的测量结果。
3. 应用三坐标测量技术广泛应用于制造业中的质量控制和产品检验。
以下是一些常见的应用领域：3.1 航空航天在航空航天领域，对航空发动机、飞机结构件等关键零部件的尺寸和位置要求非常严格。
三坐标测量技术可以快速、准确地测量这些零部件的尺寸和位置，确保其符合设计要求。
3.2 汽车工业在汽车制造过程中，需要对发动机、车身结构等各个部件进行测量和检验。
三坐标测量技术可以帮助工程师了解零部件的几何形状和位置，及时发现和解决制造偏差和问题。
3.3 机械制造在机械制造领域，对零件的尺寸和位置要求也非常严格。
三坐标测量技术可以帮助制造商检查零件的制造精度，并进行必要的调整和改进。
4. 优点三坐标测量技术具有以下几个优点：•高精度：三坐标测量技术可以实现亚微米级别的测量精度，适用于高精度测量需求。
•高效率：三坐标测量技术可以在短时间内完成对物体各个尺寸和位置的测量，提高了工作效率。
•全面性：三坐标测量技术可以对物体的各个尺寸和位置进行全面测量，提供详细准确的数据。
•可追溯性：三坐标测量技术的测量结果可追溯到国际标准，保证了测量的准确性和可靠性。
