区调填图工作的一般方法及野外操作范文

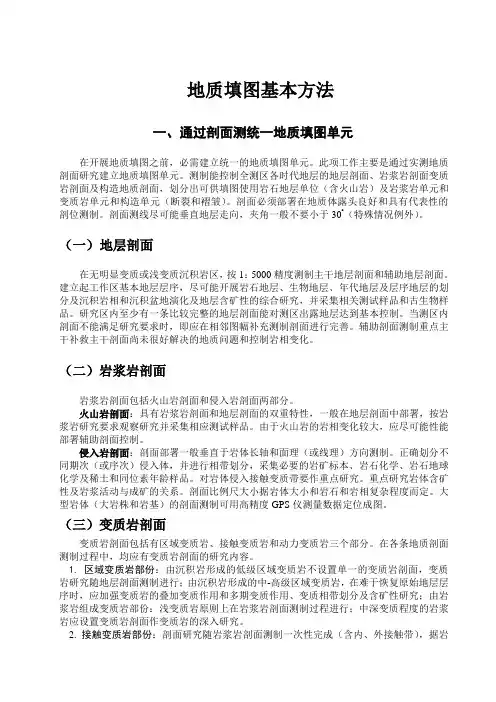

地质填图基本方法一、通过剖面测统一地质填图单元在开展地质填图之前，必需建立统一的地质填图单元。

此项工作主要是通过实测地质剖面研究建立地质填图单元。

测制能控制全测区各时代地层的地层剖面、岩浆岩剖面变质岩剖面及构造地质剖面，划分出可供填图使用岩石地层单位（含火山岩）及岩浆岩单元和变质岩单元和构造单元（断裂和褶皱）。

剖面必须部署在地质体露头良好和具有代表性的剖位测制。

剖面测线尽可能垂直地层走向，夹角一般不要小于30º（特殊情况例外）。

（一）地层剖面在无明显变质或浅变质沉积岩区，按1：5000精度测制主干地层剖面和辅助地层剖面。

建立起工作区基本地层层序，尽可能开展岩石地层、生物地层、年代地层及层序地层的划分及沉积岩相和沉积盆地演化及地层含矿性的综合研究，并采集相关测试样品和古生物样品。

研究区内至少有一条比较完整的地层剖面能对测区出露地层达到基本控制。

当测区内剖面不能满足研究要求时，即应在相邻图幅补充测制剖面进行完善。

辅助剖面测制重点主干补救主干剖面尚未很好解决的地质问题和控制岩相变化。

（二）岩浆岩剖面岩浆岩剖面包括火山岩剖面和侵入岩剖面两部分。

火山岩剖面：具有岩浆岩剖面和地层剖面的双重特性，一般在地层剖面中部署，按岩浆岩研究要求观察研究并采集相应测试样品。

由于火山岩的岩相变化较大，应尽可能性能部署辅助剖面控制。

侵入岩剖面：剖面部署一般垂直于岩体长轴和面理（或线理）方向测制。

正确划分不同期次（或序次）侵入体，并进行相带划分，采集必要的岩矿标本、岩石化学、岩石地球化学及稀土和同位素年龄样品。

对岩体侵入接触变质带要作重点研究。

重点研究岩体含矿性及岩浆活动与成矿的关系。

剖面比例尺大小据岩体大小和岩石和岩相复杂程度而定。

大型岩体（大岩株和岩基）的剖面测制可用高精度GPS仪测量数据定位成图。

（三）变质岩剖面变质岩剖面包括有区域变质岩、接触变质岩和动力变质岩三个部分。

在各条地质剖面测制过程中，均应有变质岩剖面的研究内容。

三大岩类填图的思路、方法及野外观察的主要内容一、填图（区域地质调查）1、基本含义区域地质调查也称区域地质测量或区域地质填图，简称区调、区测或填图。

2、特点区域地质填图是一项具有战略意义的综合性基础地质工作。

具有多学科、多专业、综合性强、服务领域广等特点。

3、目的区域地质（矿产）调查目的归根到底，是为了服务于人类社会对于利用资源、改善环境、减轻灾害的需求。

区域地质调查不仅为地质矿产普查、水文地质、工程地质和环境地质勘查、地质科学研究和教学等提供必不可少的基础地质资料，而且为国民经济各部门、重大工程项目以及国土规划、国防建设等方面提供必要的区域地质资料及相应的地质科学依据4、任务通过地面地质填图（遥感、地球物理、地球化学、同位素测年等），查明图幅内的地层、岩石(沉、火、变质岩)、构造以及其他各种地质体的时、空分布特征，并研究其属性、形成环境和发展历史等基础地质问题，是所有地质工作的先行步骤和地球科学不断发展的基础。

调查的总体目标任务•按中国地质调查局《区域地质调查总则》、《1∶250 000区域地质调查技术要求（暂行）》或《1∶50 000区域地质调查技术要求》、《数字区域地质调查技术要求》及其它有关规范、指南，采用数字填图方法，综合应用区域地、物、化、遥资料，进行区域地质调查预期成果：•1.提交分幅（25万、5万可联幅）区域地质调查报告和地质图•2.按中国地质调查局《地质图空间数据库建设工作指南》、《数字地质图空间数据库标准（2006）》的要求，提交数字区域地质调查研究数据资料、最终成果空间数据库和报告文字数据。

5、地质图类型地质图（基础图件）按用途或专业扩展为：地质矿产图、工程地质图、环境地质图、基岩地质图、第四纪地质图、水文地质图、灾害地质图、旅游地质图等等2）按照精度的不同通常分为：–1:100万（小比例尺国际分幅经6纬4°）–1 : 50万–1 : 25万（1 : 20万、1 : 10万（中比例尺）–1 : 5万（大比例尺）–1 : 2.5万大、中比例尺或区域地质调查选区一般应符合下列原则：1、国民经济建设或国防建设需要的地区；2、成矿地质条件有利，并已具备前期地质工作相适应的研究程度；3、自然经济地理条件较好，或已有中、近期国家建设的发展计划，能取得较好经济效益的地区；–1 :1万及其他不同的精度（1 :5000、1 :2000）地质图的表象图框外内容基础地质调查研究是地质工作的基础和先行步骤，是推动地质科学技术进二、区域地质调查—属基础地质研究基础地质研究意义步的重要途径，也是体现一个国家地质工作和地质科学技术水平的重要标志。

5.野外工作技术要求5.1地质矿产填图技术要求5.1.1地质矿产填图的目的任务地质矿产填图的目的任务是提高测区内地质矿产研究程度，基本查明地质特征，大致查明成矿条件，发现新矿(化)点，为物化探异常解释、成矿规律研究和找矿靶区圈定提供基础地质资料。

5.1.2基本要求(1)应充分收集、分析、应用区内已有的地、物、化、遥、矿产资料。

特别是要充分利用1：2.5万遥感解译成果、遥感影像图，提高研究程度和工作效率。

(2)地质矿产填图必须以野外实测为主、野外调查和室内修编相结合的方式进行。

(3)地质矿产填图应充分应用新技术、新理论、新方法，不断提高区内地质、矿产研究程度和填图质量。

必须采用数字填图技术。

(4)地质矿产填图方法要充分考虑区内地形、地貌、地质的综合特征及已知矿产展布特征，对成矿有利地段，要有所侧重。

对做过1：5万区调的地区，可根据区域矿产调查目的要求进行修测，修测的主要任务是实测矿产和与成矿有关的含矿层、标志层、控矿构造、矿化带、蚀变带、物化探异常区和与成矿有关的其它地质体。

对于未开展1：5万区调的地区，地质填图应达到1：5万地质简测程度。

(5)地质矿产填图尽可能使用符合质量要求的地形图为底图，其比例尺应大于或等于1：5万比例尺，野外手图应为1：2.5万比例尺，无1：2.5万比例尺地形图时可使用1：5万比例尺地形图放大至1：2.5万比例尺。

使用ＧＰＳ定点。

(6)地质研究程度：基本查明区内地层、构造和岩浆岩的产出、分布、岩石类型、变质作用及矿化作用等特征。

(7)矿产研究程度：初步了解含矿层、矿化带、蚀变带、矿体的分布范围、形态、产状、矿化类型、分布特点及其控制因素、矿石特征、矿石工业利用性能等。

5.1.3地质矿产填图方法和研究内容(1)沉积岩沉积岩采用岩石地层方法填图。

基本查明岩石地层单位的沉积序列、岩石组成、岩性、矿物成分、结构、构造、岩相、厚度、产状、构造特征以及接触关系、地球化学特征，查明其含（控）矿性质、时空分布变化等。

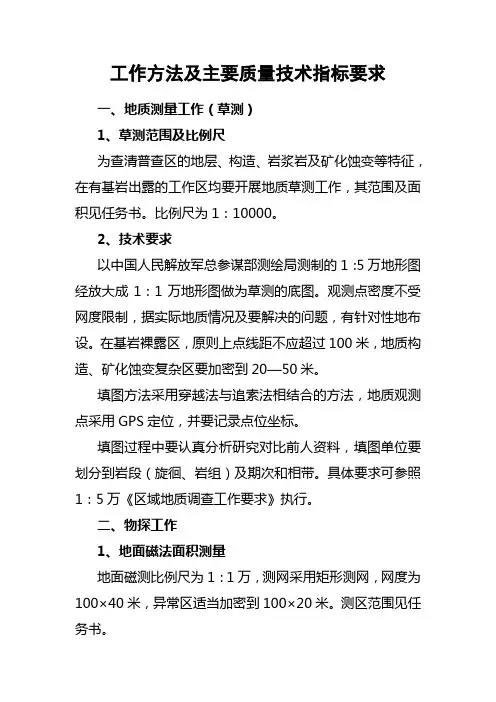

工作方法及主要质量技术指标要求一、地质测量工作（草测）1、草测范围及比例尺为查清普查区的地层、构造、岩浆岩及矿化蚀变等特征，在有基岩出露的工作区均要开展地质草测工作，其范围及面积见任务书。

比例尺为1：10000。

2、技术要求以中国人民解放军总参谋部测绘局测制的1：5万地形图经放大成1：1万地形图做为草测的底图。

观测点密度不受网度限制，据实际地质情况及要解决的问题，有针对性地布设。

在基岩裸露区，原则上点线距不应超过100米，地质构造、矿化蚀变复杂区要加密到20—50米。

填图方法采用穿越法与追索法相结合的方法，地质观测点采用GPS定位，并要记录点位坐标。

填图过程中要认真分析研究对比前人资料，填图单位要划分到岩段（旋徊、岩组）及期次和相带。

具体要求可参照1：5万《区域地质调查工作要求》执行。

二、物探工作1、地面磁法面积测量地面磁测比例尺为1：1万，测网采用矩形测网，网度为100×40米，异常区适当加密到100×20米。

测区范围见任务书。

磁测参量选择为总磁场强度T，最终成图数据为经各项改正后的△T磁场总量异常。

磁测工作的总精度为5nT，总精度的误差分配见下表：每个测区分别设日变观测站一个（临近测区可以使用同一日变站），但日变站控制范围不能超过50km。

日变站即为总基点观测站。

另外，每个测区要设校正点一个，野外观测始于校正点，终于校正点。

当测区范围内或剖面长度内正常场变化超过表1误差限时，要进行地磁场正常梯度改正。

当测点与总基点（日变站）的高差超过高度改正的误差限时，要进行地磁场垂向梯度改正。

否则，只进行日变（总基）改正即可。

磁测仪器均采用质子核旋磁力仪或氦光泵磁力仪。

正式生产前，应对所有用于生产的(包括备用的)仪器的性能、可达到的观测精度和各仪器间的一致性进行现场校验，以保证满足设计书和《地面高精度磁测技术规程》的要求。

校验应在工作现场进行，观测点数不少于50个，其中少数点要处于较强的异常场上(约为均方误差的5倍以上)。

野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。

归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。

区域地质调查（简称区调），以往有两种叫法。

一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。

二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。

实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。

矿区地质填图在我国又称矿区地质测量（简称地质测量）。

根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。

不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。

预查或普查阶段作草测。

除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。

使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。

在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。

巢湖地质填图实习报告学院（部）：专业班级：学生姓名：学号：指导教师：2014年 10 月 6 日巢湖凤凰山地区地质填图实习报告一．绪论1.实习区的地理位置、行政区划及交通状况巢湖市位于安徽省中部，濒临长江，地跨东经117°00′～118°29′、北纬30°56′～32° 02′，南滨长江，怀抱巢湖，巢湖区位优越，交通便捷。

周边与合肥、六安、安庆、滁州、南京等市接壤，隔江与马鞍山、芜湖、铜陵三市相望。

地势由北而南渐低，地貌类型复杂多样，全市山丘、岗台、圩畈三者之比为12.3：48.9：38.8，其中河湖水域1266.7平方公里。

巢湖市地处皖江开发开放的中心地带，是安徽”金三角”的腹地。

淮南铁路、合九铁路、合裕、合浦、合铜、军二等高等级公路及合安、合巢芜、合宁高速公路穿境而过；芜湖公铁两用长江大桥、铜陵长江大桥大大缩短了巢湖至江、浙、沪等沿海省市的时间；合肥机场、南京机场、芜湖外贸码头更是巢湖便捷的空中、水上外联通道；境内长江岸线长182公里，系皖江的“黄金地带。

这次我们实习的地址是合肥市下辖县级巢湖市北部凤凰山区，东以岠嶂山为界，西至龟山一线，南以巢湖之滨，北抵园山试刀山附近。

大致位于北纬31º35¹－31º42¹，东经117º47’－117º54’之间，面积约50平方公里。

本次实习位于巢湖市北部，区内三面环山，南面近邻巢湖。

山脉走向为35°～40°，平面成上“M“型延伸，主要由龟山，马家山，平顶山，朝阳山，碾盘山，凤凰山，大尖山，岠嶂山等组成。

最高峰大尖山海拔高程350m，一般海拔高程100—300m最低狮子口海拔仅20m。

实习区西南部的巢湖为中国地五大淡水湖，东南为裕溪河冲击平原，地形平坦，水系发育，系数长江流域。

此外，淮南铁路从实习区南部穿过，高速公路在实习区东北半汤接口，可抵南京、芜湖、蚌埠、淮南、合肥、安庆，另有省干线可至无为、和县、庐江，水运以巢湖为中心可抵合肥，南下经裕溪河可达长江。

野外地质填图经过野外地质踏勘和野外实测剖面之后，在野外把各种地质、矿产现象用一定的符号勾绘在地形图上的过程。

地质、矿产现象主要包括各时代的沉积岩、变质岩、岩浆岩及各种褶皱、断裂构造、矿体及各种矿化标志。

野外地质填图的主要任务是进行路线地质调查，研究地质体的空间形态、相互关系和变化，填制地质图。

由于分别以沉积岩分布为主、以岩浆岩分布为主及以变质岩分布为主的地区，其岩性特征及各种地质条件都有差异，因此，在这些地区的填图方法、内容等虽有大体相同或相似但也有所差别。

野外地质填图工作，包括了观察路线的选择和布置，观察点的标定、内容观察和描述，野外地质图的勾绘及各种标本样品的采集和整理等内容。

一、目的任务1、1∶10000～1∶25000 地质填图（以下简称填图）的目的任务是：了解测区地质构造背景和成矿地质条件及区域成矿规律，扩大矿床（区）远景。

2、1∶5000～1∶1000 填图的目的任务是全面而详细研究矿床（区）地层、岩石、构造特征；查明矿体分布形态、规模、产状、矿石质量、矿石类型及其空间分布；了解矿体与围岩的关系及围岩蚀变等。

为探矿工程布置、储量计算提供矿区基础地质资料。

二、准备工作1、设计编写阶段的准备工作（1）、充分利用前人工作成果收集工作区内或大一些范围内有关前人工作的成果资料，并进行认真研究、分析，应收集的资料主要包括：a）测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。

如果有包括测区的小比例尺（1∶50000～1∶250000）地质图也应收集。

b）测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。

c）测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度的资料。

d）测区地形图（应与填图比例尺相同或更大的比例尺）、测量控制点等资料。

如果收集不到与矿区填图比例尺相当的地形图，可以用较小比例尺地形图放大后使用或新测地形草图。

e）测区内物化探、重砂、航遥解释等资料。

矿产勘查工作中地质填图工作的有关要求⏹一、地质填图工作的重要性⏹二、地质填图的精度要求⏹三、矿产勘查工作中地质填图的工作程序和方法⏹四、野外地质调查中观察、编录的基本要求⏹五、各岩类区地质填图工作中应注意的问题⏹1、沉积岩区⏹2、侵入岩区、⏹3、火山岩区⏹4、变质岩区⏹5、构造研究（宏观——微观；微观—宏观）⏹六、前人资料利用⏹七、地质图和报告编制一、地质填图工作的重要性⏹区域地质调查是一项具有战略意义的综合性基础地质工作，就是为了全面调查了解区域地质、矿产分布规律的一项战略性工作，是一切地质工作的先行，是国土资源调查和研究最基本的资料准备。

其工作内容涉及地学的各个领域。

区域地质调查工作程度，反映一个国家地质工作水平，各国政府和地质学家都高度重视。

⏹有比例尺的概念：全球地质图、亚洲地质图、全国地质图（小于500万），黑龙江省地质图（100万、50万），这些都是以编为主而形成的；25万、20万、5万以实测为主，是按国际分幅正规的区调工作，这是最基础的。

⏹矿产勘查工作中区调（填图）工作一般是5万、2万、1万、5千、2千或更大比例尺。

这项工作非常重要。

如沉积岩的地层层序，火山构造，区域构造或矿区构造等。

是找矿工作的重要组成部分，也是总结成矿规律、确定找矿方向的关键。

⏹这个讲课内容做为这次矿勘工作的参考,具体要求按矿勘办要求执行,作为矿勘工作中的地质填图工作要以找矿为中心.二、地质填图的精度要求（区调、预查、普查、矿调、矿勘等）⏹国大调1：5万区调：是一种正规的区域地质调查工作，一般由国家出资。

目前有二个规范：⏹《区域地质调查总则（1：5000）》（DZ/T0001-91）⏹单幅有效观测路线总长度一般控制在500-700km以上, 有效路线平均间距一般控制在500—800m，点距300—500m 。

⏹《浅覆盖区区域地质调查细则（1：50000）》（DZ/T0158-95）⏹单幅有效观测路线总长度一般控制在600km以上, 有效路线平均间距一般控制在500—800m。
