初中物理电路图练习题及答案知识分享

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

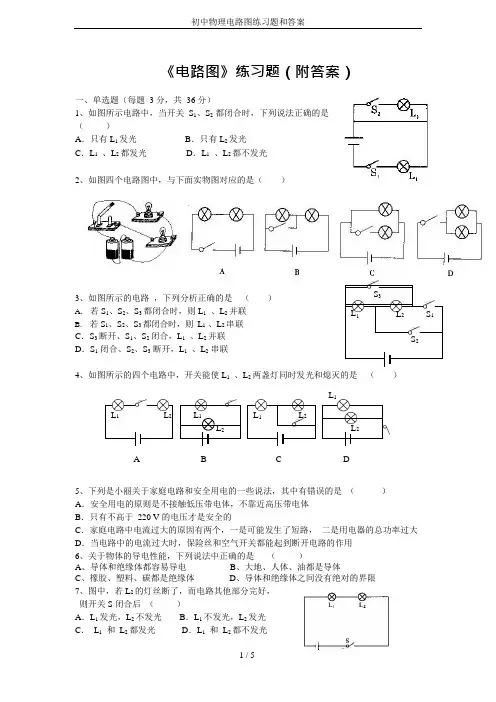

L2L1L2《电路图》练习题（附答案）一、单选题（每题 3 分，共36 分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C．L1、L2都发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A.若S1、S2、S3都闭合时，则L1、L2并联L1B.若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联S2 D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）L1A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V 的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S 闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1和L2都发光D．L1和L2都不发光L2L1L1L2S1L2S3光控声控220V光控声控220V光控声控220V8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

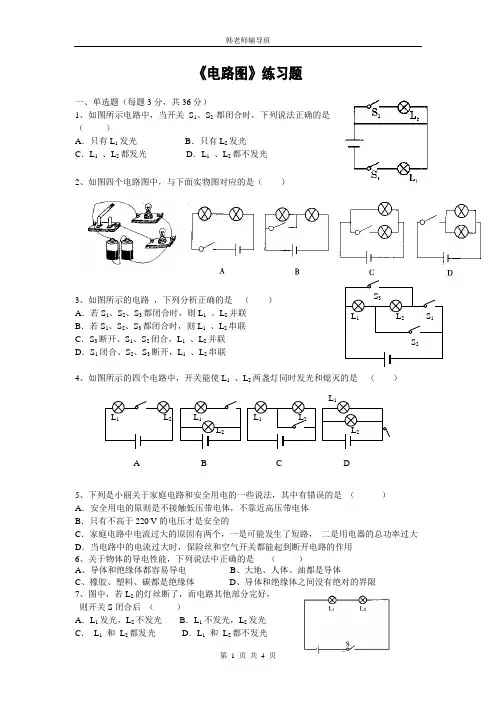

《电路图》练习题一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2L 1 L 2 L 1 L 2 L 1 L 2L 1 A D C B L 2 L 1 S 1S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

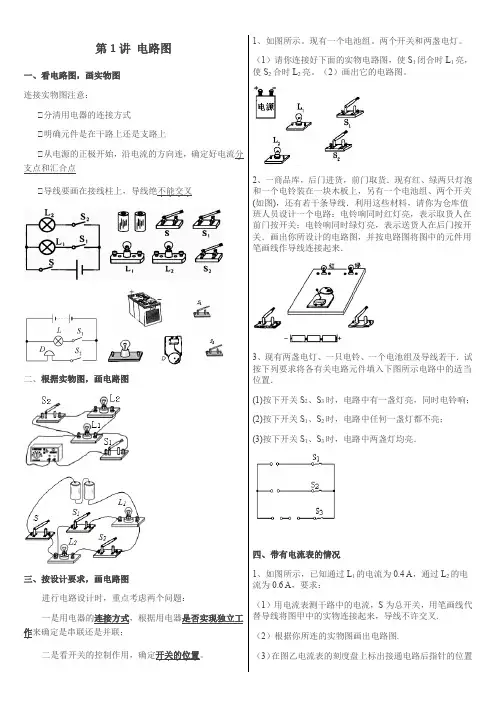

第1讲电路图一、看电路图，画实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分．支点和汇合点．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画电路图三、按设计要求，画电路图进行电路设计时，重点考虑两个问题：一是用电器的连接方式．．．．，根据用电器是否实现独立工．．．．．．．作．来确定是串联还是并联；二是看开关的控制作用，确定开关的位置．．．．．。

1、如图所示。

现有一个电池组。

两个开关和两盏电灯。

（1）请你连接好下面的实物电路图，使S1闭合时L1亮，使S2合时L2亮。

（2）画出它的电路图。

2、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．3、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．四、带有电流表的情况1、如图所示，已知通过L1的电流为0.4 A，通过L2的电流为0.6 A，要求：（1）用电流表测干路中的电流，S为总开关，用笔画线代替导线将图甲中的实物连接起来，导线不许交叉.（2）根据你所连的实物图画出电路图.（3）在图乙电流表的刻度盘上标出接通电路后指针的位置2、根据实物图，画出电路图3、现有电源、开关、导线、两只灯泡和两只电流表，如图所示，请你设计一个电路，要求：两只灯泡并联，两只电流表接入电路中，只要将开关闭合，就能测出干路电流和其中一条支路上的电流。

初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。

2. 并联电路的总电流等于各支路电流的______。

3. 电路中，电阻器的作用是______电流。

4. 电压表的内阻应该______，以减少测量误差。

5. 电流表的内阻应该______，以减少测量误差。

三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。

求电路中的总电流。

2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。

求电路中的总电阻。

3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。

四、简答题1. 请简述串联电路和并联电路的区别。

2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。

2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。

答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。

九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。

要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。

5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。

6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。

7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。

9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。

要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。

（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

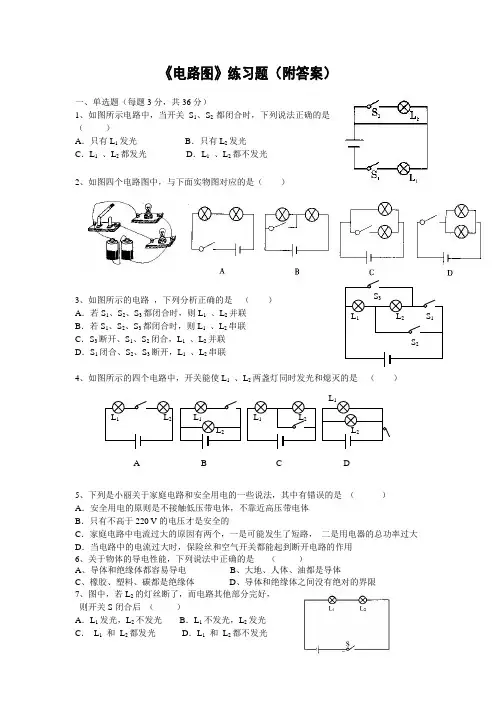

l l《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作 B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

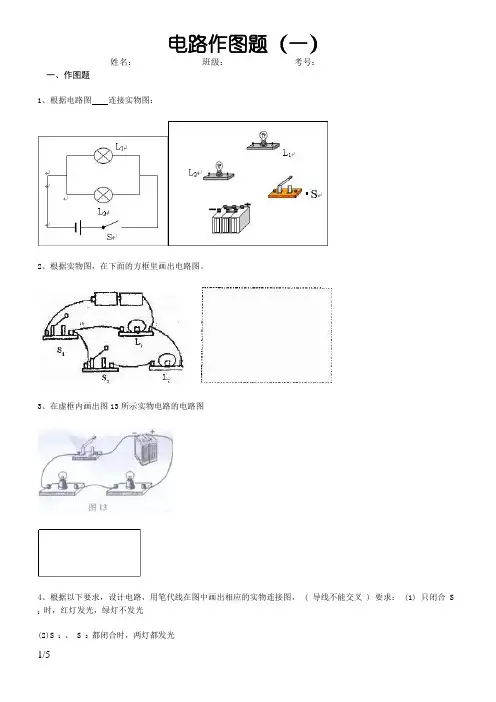

电路作图题（一）
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。

3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。

5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。

7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。

参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、10、。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

初三物理电路图练习题及答案电路图是物理学习中非常重要的一部分，通过学习电路图，我们可以理解电流、电压、电阻等基本概念，并能够解决实际生活中的电路问题。

下面，我将为大家提供一些初三物理的电路图练习题及其答案，希望能够帮助大家更好地掌握电路图的知识。

一、单电源电路1. 如图所示，一台电视机通过电源线接到电源上。

请标出电视机的符号，并画出电源线的符号。

答案：电视机的符号为一个长方形，内部有两根平行的斜线表示屏幕。

电源线的符号为一条竖直的直线。

2. 图中是一个简单的电路图，其中包含了一个电池和一个灯泡。

请用正确的符号标出电池和灯泡，并画出电流的方向。

答案：电池的符号为一个短线和一个长线，表示正极和负极。

灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流的方向从正极到负极。

3. 图中是一个并联电路，其中包含了两个电池和两个灯泡。

请标出电池和灯泡的符号，并说明电流的路径。

答案：每个电池的符号为一个短线和一个长线，表示正极和负极。

每个灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流可以在两个灯泡之间进行选择，也就是说它们是并联的。

二、串联电路4. 图中是一个串联电路，其中包含了一个电池和三个灯泡。

请标出电池和灯泡的符号，并说明电流的路径。

答案：电池的符号为一个短线和一个长线，表示正极和负极。

灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。

电流从电池的正极依次经过三个灯泡，最后回到电池的负极。

5. 图中是一个复杂一点的串联电路，其中包含了两个电池和四个电阻。

请用正确的符号标出电池和电阻，并说明电流的路径。

答案：每个电池的符号为一个短线和一个长线，表示正极和负极。

每个电阻的符号为一个长方形。

电流从第一个电池的正极依次通过两个电阻，然后继续通过第二个电池的正极和另外两个电阻。

最后，电流回到第二个电池的负极。

三、混合电路6. 图中是一个混合电路，其中既包含了串联电路，又包含了并联电路。

请标出电池、电阻和灯泡的符号，并说明电流的路径。

《电路图》练习题令狐采学一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （ ）A ．只有L1发光B ．只有L2发光C ．L1 、L2都发光D ．L1 、L2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是（ ）A ．若S1、S2、S3都闭合时，则L1 、L2并联B ．若S1、S2、S3都闭合时，则L1 、L2串联C ．S3断开、S1、S2闭合，L1 、L2并联D ．S1闭合、S2、S3断开，L1 、L2串联4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽L 2 L 1 L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2L 1 S 1 S 3 S 2关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1 和L2都发光D．L1 和L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ()A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

电路图画法与实物图连接练习题
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

5．根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

6．图所示为一实物电路，请在虚线框中画出所对应的电路图。

7、将图13—3—7中的实物按要求连成电路．
图13—3—
7
(1)L1、L2二盏灯并联；
(2)S1控制L1；
(3)S2控制整个电路
4．在虚框内画出图13所示实物电路的电路图
5、按照电路图连接实物图。

电路图初中试题及答案一、选择题1. 在电路中，电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 没有固定方向答案：A2. 下列哪个元件是电路中用来控制电流的？A. 电源B. 电阻C. 电容器D. 电感答案：B3. 并联电路中，各支路的电压：A. 相等B. 不相等C. 取决于电流大小D. 取决于电阻大小答案：A4. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 取决于电压大小D. 取决于电阻大小答案：A5. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A二、填空题1. 电路中，电阻的单位是______。

答案：欧姆2. 当电路中有两个电阻R1和R2串联时，总电阻R等于______。

答案：R = R1 + R23. 并联电路中，总电流I等于各支路电流之______。

答案：和4. 电路中，电压的单位是______。

答案：伏特5. 电容器的充放电过程遵循______定律。

答案：RC三、简答题1. 请简述串联电路和并联电路的区别。

答案：串联电路中，各元件依次连接，电流相同，电压分配；并联电路中，各元件并排连接，电压相同，电流分配。

2. 什么是欧姆定律？并说明其意义。

答案：欧姆定律表明，通过电阻的电流与两端电压成正比，与电阻值成反比。

其意义在于提供了计算电路中电流、电压和电阻之间关系的方法。

四、计算题1. 已知一个电路中，电阻R1为10Ω，电阻R2为20Ω，它们串联。

求电路的总电阻。

答案：总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω2. 一个电路中，电源电压为12V，通过一个5Ω的电阻。

求电路中的电流。

答案：电流I = V / R = 12V / 5Ω = 2.4A五、分析题1. 请分析并解释为什么在并联电路中，各支路的电压相等。

答案：在并联电路中，电源的正负极分别连接到各支路的两端，因此各支路两端的电压都等于电源电压。
