二级建造师市政工程考试案例分析专项习题二

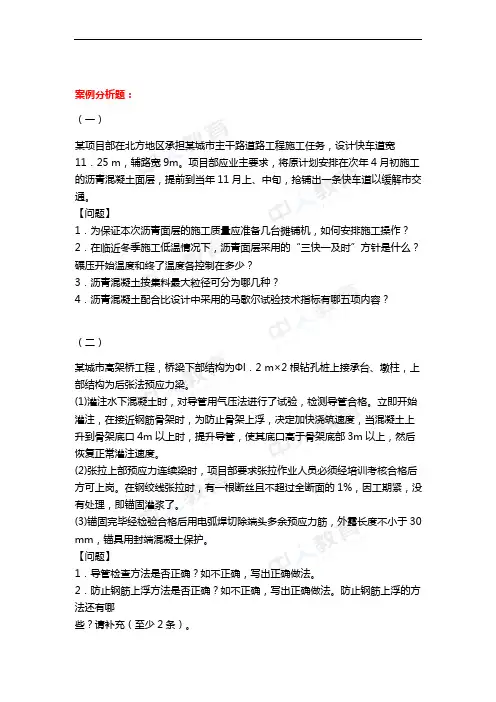

案例分析题：（一）某项目部在北方地区承担某城市主干路道路工程施工任务，设计快车道宽11．25 m，辅路宽9m。

项目部应业主要求，将原计划安排在次年4月初施工的沥青混凝土面层，提前到当年11月上、中旬，抢铺出一条快车道以缓解市交通。

【问题】1．为保证本次沥青面层的施工质量应准备几台摊铺机，如何安排施工操作？2．在临近冬季施工低温情况下，沥青面层采用的“三快一及时”方针是什么？碾压开始温度和终了温度各控制在多少？3．沥青混凝土按集料最大粒径可分为哪几种？4．沥青混凝土配合比设计中采用的马歇尔试验技术指标有哪五项内容？（二）某城市高架桥工程，桥梁下部结构为Φl．2 m×2根钻孔桩上接承台、墩柱，上部结构为后张法预应力梁。

(1)灌注水下混凝土时，对导管用气压法进行了试验，检测导管合格。

立即开始灌注，在接近钢筋骨架时，为防止骨架上浮，决定加快浇筑速度，当混凝土上升到骨架底口4m以上时，提升导管，使其底口高于骨架底部3m以上，然后恢复正常灌注速度。

(2)张拉上部预应力连续梁时，项目部要求张拉作业人员必须经培训考核合格后方可上岗。

在钢绞线张拉时，有一根断丝且不超过全断面的1%，因工期紧，没有处理，即锚固灌浆了。

(3)锚固完毕经检验合格后用电弧焊切除端头多余预应力筋，外露长度不小于30 mm，锚具用封端混凝土保护。

【问题】1．导管检查方法是否正确？如不正确，写出正确做法。

2．防止钢筋上浮方法是否正确？如不正确，写出正确做法。

防止钢筋上浮的方法还有哪些？请补充（至少2条）。

（三）项目经理部中标承建某道路工程，原设计是水泥混凝土路面，后因拆迁延期，严重影响工程进度，但业主要求竣工通车日期不能更改。

为满足竣工通车日期要求，业主更改路面结构，将水泥混凝土路面改为沥青混凝土路面。

对这一重大变更，项目经理在成本管理方面采取了如下应变措施：措施一：依据施工图，根据国家统一定额、取费标准编制施工图预算，然后依据施工图预算打八折，作为沥青混凝土路面工程承包价与业主方签订补充合同；打七折作为沥青混凝土工程目标成本。

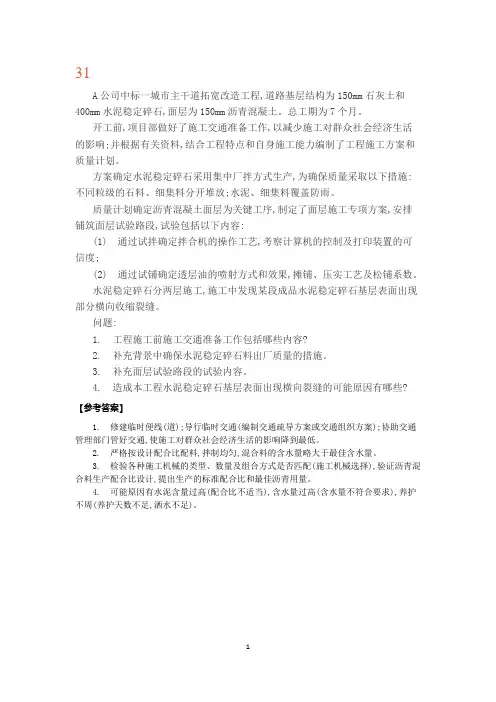

A公司中标一城市主干道拓宽改造工程,道路基层结构为150mm石灰土和400mm水泥稳定碎石,面层为150mm沥青混凝土。

总工期为7个月。

开工前,项目部做好了施工交通准备工作,以减少施工对群众社会经济生活的影响;并根据有关资料,结合工程特点和自身施工能力编制了工程施工方案和质量计划。

方案确定水泥稳定碎石采用集中厂拌方式生产,为确保质量采取以下措施:不同粒级的石料、细集料分开堆放;水泥、细集料覆盖防雨。

质量计划确定沥青混凝土面层为关键工序,制定了面层施工专项方案,安排铺筑面层试验路段,试验包括以下内容:(1) 通过试拌确定拌合机的操作工艺,考察计算机的控制及打印装置的可信度;(2) 通过试铺确定透层油的喷射方式和效果,摊铺、压实工艺及松铺系数。

水泥稳定碎石分两层施工,施工中发现某段成品水泥稳定碎石基层表面出现部分横向收缩裂缝。

问题:1. 工程施工前施工交通准备工作包括哪些内容?2. 补充背景中确保水泥稳定碎石料出厂质量的措施。

3. 补充面层试验路段的试验内容。

4. 造成本工程水泥稳定碎石基层表面出现横向裂缝的可能原因有哪些?【参考答案】1. 修建临时便线(道);导行临时交通(编制交通疏导方案或交通组织方案);协助交通管理部门管好交通,使施工对群众社会经济生活的影响降到最低。

2. 严格按设计配合比配料,拌制均匀,混合料的含水量略大于最佳含水量。

3. 检验各种施工机械的类型、数量及组合方式是否匹配(施工机械选择),验证沥青混合料生产配合比设计,提出生产的标准配合比和最佳沥青用量。

4. 可能原因有水泥含量过高(配合比不适当),含水量过高(含水量不符合要求),养护不周(养护天数不足,洒水不足)。

某市政桥梁工程,总包方A市政公司将钢梁安装工程分包给B安装公司。

总包方A公司制定了钢梁吊装方案并得到监理工程师的批准。

由于工期紧,人员紧缺,B公司将刚从市场招聘的李某与高某经简单内部培训组成吊装组。

某日清晨,雾气很浓,能见度较低,吊装组就位,准备对刚组装完成的钢桁梁实施吊装作业,总包方现场监管人员得知此事,通过手机极力劝阻。

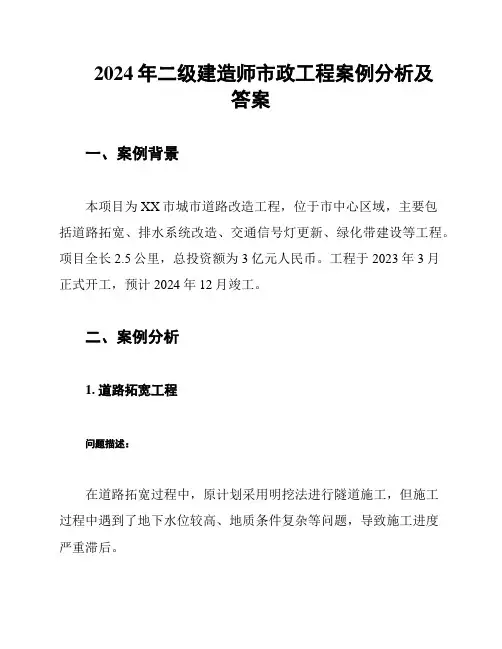

2024年二级建造师市政工程案例分析及答案一、案例背景本项目为XX市城市道路改造工程，位于市中心区域，主要包括道路拓宽、排水系统改造、交通信号灯更新、绿化带建设等工程。

项目全长2.5公里，总投资额为3亿元人民币。

工程于2023年3月正式开工，预计2024年12月竣工。

二、案例分析1. 道路拓宽工程问题描述：在道路拓宽过程中，原计划采用明挖法进行隧道施工，但施工过程中遇到了地下水位较高、地质条件复杂等问题，导致施工进度严重滞后。

解决方案：1. 优化施工方案：经过专家论证，决定将明挖法改为暗挖法，降低施工风险。

同时，采用降水井施工技术，有效控制地下水位。

2. 加强施工现场管理：增加施工人员，调整施工班次，确保24小时不间断施工。

3. 协调各部门：与水利、交通、规划等相关部门密切沟通，解决施工过程中遇到的问题。

2. 排水系统改造工程问题描述：原计划采用传统的雨水收集井方式进行排水，但这种方式在应对极端天气时效果不佳，可能导致城市内涝。

解决方案：1. 采用新型排水系统：引入海绵城市理念，采用透水铺装、雨水花园等新型排水设施，提高城市排水能力。

2. 优化设计方案：调整排水管道布局，加大管道直径，提高排水效率。

3. 加强监测：设置水位监测装置，实时掌握排水系统运行情况，确保排水畅通。

3. 交通信号灯更新工程问题描述：原计划采用传统的光电式交通信号灯，但这种信号灯在视觉效果和节能方面存在不足。

解决方案：1. 采用智能交通信号灯：采用LED光源，具有亮度高、能耗低、寿命长等优点。

2. 引入智能交通系统：通过大数据分析，实现交通信号灯的智能调控，提高道路通行效率。

3. 加强维护保养：定期对交通信号灯进行清洁、检修，确保其正常运行。

4. 绿化带建设工程问题描述：原计划绿化的植物品种单一，绿化效果不佳。

解决方案：1. 丰富植物品种：选择具有本地特色的植物品种，提高绿化效果。

2. 采用生态绿化模式：利用土壤改良技术、节水灌溉系统等，提高绿化带的生态环境效益。

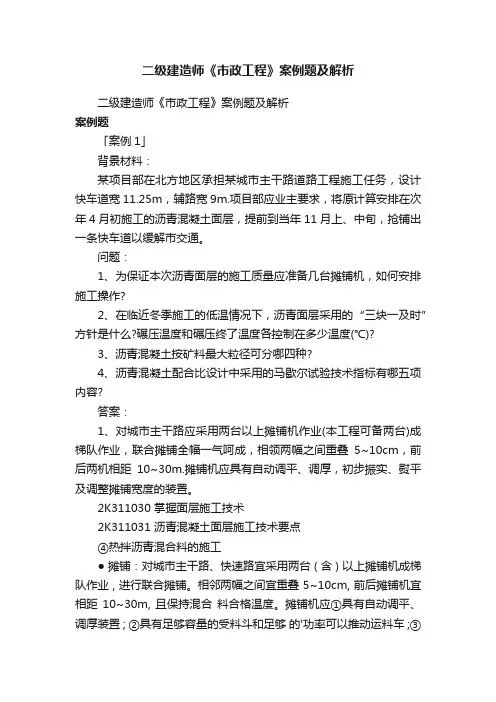

二级建造师《市政工程》案例题及解析二级建造师《市政工程》案例题及解析案例题「案例1」背景材料：某项目部在北方地区承担某城市主干路道路工程施工任务，设计快车道宽11.25m，辅路宽9m.项目部应业主要求，将原计算安排在次年4月初施工的沥青混凝土面层，提前到当年11月上、中旬，抢铺出一条快车道以缓解市交通。

问题：1、为保证本次沥青面层的施工质量应准备几台摊铺机，如何安排施工操作?2、在临近冬季施工的低温情况下，沥青面层采用的“三块一及时”方针是什么?碾压温度和碾压终了温度各控制在多少温度(℃)?3、沥青混凝土按矿料最大粒径可分哪四种?4、沥青混凝土配合比设计中采用的马歇尔试验技术指标有哪五项内容?答案：1、对城市主干路应采用两台以上摊铺机作业(本工程可备两台)成梯队作业，联合摊铺全幅一气呵成，相领两幅之间重叠5~10cm，前后两机相距10~30m.摊铺机应具有自动调平、调厚，初步振实、熨平及调整摊铺宽度的装置。

2K311030 掌握面层施工技术2K311031 沥青混凝土面层施工技术要点④热拌沥青混合料的施工● 摊铺：对城市主干路、快速路宜采用两台 ( 含 ) 以上摊铺机成梯队作业 , 进行联合摊铺。

相邻两幅之间宜重叠 5~10cm, 前后摊铺机宜相距10~30m, 且保持混合料合格温度。

摊铺机应①具有自动调平、调厚装置; ②具有足够容量的受料斗和足够的'功率可以推动运料车;③具有初步振实、度平装置; ④摊铺宽度可以调整。

2、“三快一及时”是：“快卸、快铺、快平”和“及时碾压成型”。

碾压温度为120~150℃，碾压终了温度控制在65~80℃。

2K312124 道路冬期施工特点及避害措施③沥青混凝土面层：应尽量避免冬期施工 , 必须进行施工时 , 造当提高出厂拌混凝土温度 , 但不超过175 ℃。

运输中应覆盖保温 , 并应达到摊铺和碾压的最低温度要求。

下承层表面应干燥、清洁、无冰、雪、霜等。

施工中做好充分准备 , 采取 " 快卸、快铺、快平 " 和 " 及时碾压、及时成型 " 的方针。

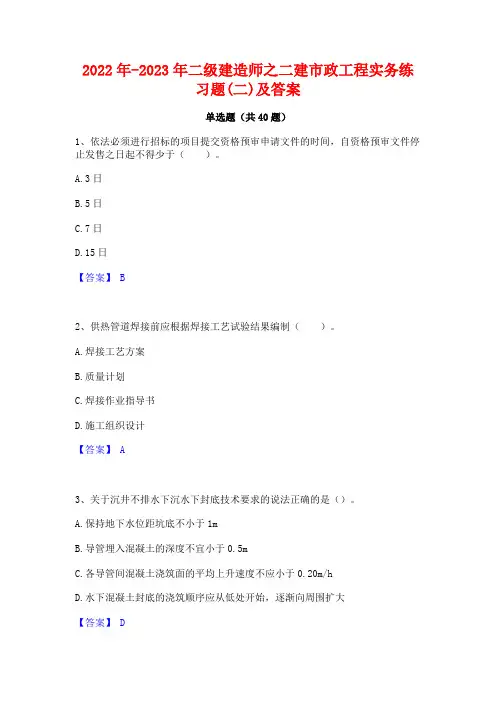

2022年-2023年二级建造师之二建市政工程实务练习题(二)及答案单选题（共40题）1、依法必须进行招标的项目提交资格预审申请文件的时间，自资格预审文件停止发售之日起不得少于（）。

A.3日B.5日C.7日D.15日【答案】 B2、供热管道焊接前应根据焊接工艺试验结果编制（）。

A.焊接工艺方案B.质量计划C.焊接作业指导书D.施工组织设计【答案】 A3、关于沉井不排水下沉水下封底技术要求的说法正确的是（）。

A.保持地下水位距坑底不小于1mB.导管埋入混凝土的深度不宜小于0.5mC.各导管间混凝土浇筑面的平均上升速度不应小于0.20m/hD.水下混凝土封底的浇筑顺序应从低处开始，逐渐向周围扩大【答案】 D4、确定基坑开挖方案的依据主要有（）和降排水要求。

A.基坑支护结构设计B.基坑平面尺寸C.基坑深度D.基坑周边环境【答案】 A5、水泥路面应根据道路交通等级和路基抗冲刷能力来选择基层材料，下列选择不当的是(??）。

A.重交通道路宜选用天然级配砂砾B.中交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料C.轻交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料D.湿润和多雨地区，繁重交通路段宜采用排水基层【答案】 A6、关于桥梁防水涂料的说法，正确的是（）。

A.防水涂料配料时，可掺入少量结块的涂料B.第一层防水涂料完成后应立即涂布第二层涂料C.涂料防水层内设置的胎体增强材料，应顺桥面形成方向铺贴D.防水涂料施工应先进行大面积涂布后，再做好节点处理【答案】 C7、应根据防渗要求选用膨润土防水毯，防渗要求高的工程中应优先选用（）膨润土防水毯。

A.粉末型B.颗粒型C.防渗型D.密封型【答案】 A8、沥青面层在荷载作用下的力学特性是（）A.抗弯强度大，弯沉变形很小B.抗弯强度小，弯沉变形较大C.抗弯强度大，弯沉变形较大D.抗弯强度小，弯沉变形很小【答案】 B9、采用气动或液动爆管法对管道进行更新时，新管的直径可以与旧管的直径相同或更大，视地层条件的不同，最大可比旧管大（）。

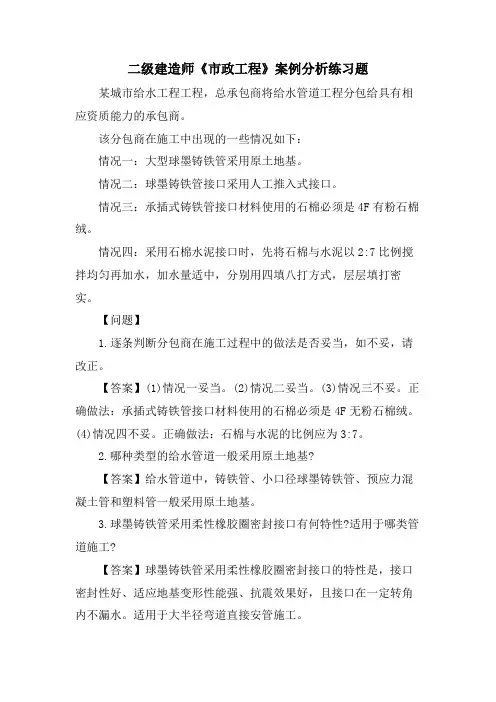

二级建造师《市政工程》案例分析练习题某城市给水工程工程，总承包商将给水管道工程分包给具有相应资质能力的承包商。

该分包商在施工中出现的一些情况如下：情况一：大型球墨铸铁管采用原土地基。

情况二：球墨铸铁管接口采用人工推入式接口。

情况三：承插式铸铁管接口材料使用的石棉必须是4F有粉石棉绒。

情况四：采用石棉水泥接口时，先将石棉与水泥以2:7比例搅拌均匀再加水，加水量适中，分别用四填八打方式，层层填打密实。

【问题】1.逐条判断分包商在施工过程中的做法是否妥当，如不妥，请改正。

【答案】(1)情况一妥当。

(2)情况二妥当。

(3)情况三不妥。

正确做法：承插式铸铁管接口材料使用的石棉必须是4F无粉石棉绒。

(4)情况四不妥。

正确做法：石棉与水泥的比例应为3:7。

2.哪种类型的给水管道一般采用原土地基?【答案】给水管道中，铸铁管、小口径球墨铸铁管、预应力混凝土管和塑料管一般采用原土地基。

3.球墨铸铁管采用柔性橡胶圈密封接口有何特性?适用于哪类管道施工?【答案】球墨铸铁管采用柔性橡胶圈密封接口的特性是，接口密封性好、适应地基变形性能强、抗震效果好，且接口在一定转角内不漏水。

适用于大半径弯道直接安管施工。

4.承插式球墨铸铁管的刚性接口和柔性接口包括哪些类型?【答案】(1)承插式球墨铸铁管刚性接口包括油麻石棉水泥接口、胶圈石棉水泥接口、油麻膨胀水泥砂浆接口、胶圈膨胀水泥砂浆接口、法兰接口和套管接口。

(2)承插式球墨铸铁管柔性接口包括油麻青铅接口、人字柔口和梯唇型橡胶圈接口。

某城市桥梁工程由某路桥工程公司承当施工任务。

该路桥工程公司在预应力筋的施工过程中，通过计算确定了下料长度，并采用先张法对预应力筋进行张拉，并对施加预应力所用的机具设备及仪表设置专人使用管理，并制定定期维护和校验制度。

在对大体积混凝土墩台根底的施工过程中，为了保证工程质量，承包单位对原材料和施工工艺采取了系列措施进行控制和预防。

【问题】1.常见的预应力筋有哪几种?【答案】常见的预应力筋有钢丝、钢丝线和热处理钢筋。

[背景材料]1.某桥梁施工公司，在甲、乙两处桥梁工地施工，在安排施工时将一套张拉设备先由甲工地使用七个月，后交由乙工地进行混凝土梁的张拉工作。

[问题]乙工地应如何使用这一套张拉设备？[分析]本案例应从预应力张拉设备的准确性、可靠性以及人员与相关技术要求角度考虑：（1）应注意按规定对设备进行有权威性的校验；（2）应注意为使张拉设备的系统性误差最小，必须成套设备一起校验；（3）应注意人员培训，熟悉张拉工艺、安全措施、混凝土强度等方面的技术要求与规定。

[背景材料]2.某新建预制构件厂，拟生产一批30m有黏结的后张预应力混凝土工字形梁。

[问题]如何进行后张法预应力张拉的全过程质量控制。

[分析]本案例背景条件为新建厂，问题是全过程质量控制，因此在本案例的分析中要注意本条大纲的后张法要点和预应力质量控制的总体要点，为此，对一个新建厂，应从以下几个方面考虑后张法预应力的全过程质量控制。

（1）人员控制：应注意预应力施工操作人员资格的要求；（2）安装孔道的过程控制：管材、接头、压浆孔、排气孔、绑扎成形；（3）穿预应力筋的过程控制：钢材、下料、编束、初张拉、锚头、穿束时间、穿束；（4）预应力张拉的过程控制：设备校验、张拉时混凝土的强度、张拉次序、张拉程序、张拉控制、事故处理；（5）孔道灌浆的过程控制：设备校验、浆料的配制、灌浆时机、灌浆方法、饱满度的评定。

[背景材料]3.某污水处理厂设计有一座长28m，宽22m混凝土贮泥池，墙厚为400mm.墙体混凝土施工在5月初进行，一次浇筑完成。

墙体混凝土采用现场搅拌站供应，混凝土中水泥、砂、碎石、外加剂质量和用量符合有关国家标准要求。

混凝土入模温度29℃，在墙体拆模时气温为6℃，事后发现有数条纵向宽0.2mm左右的裂缝。

[问题]试分析产生裂缝的原因。

[分析]（1）从提供的背景看，有关原材料质量及配合比中水泥、砂、碎石、外加剂用量符合有关国家标准要求，说明出现裂缝与原材料质量和混凝土配合比无直接关系。

精选案例分析【精选案例1】(道路基层结构施工)背景资料:某道路扩建工程属城市次干路，长3800m，路宽16. 5m，位于城市环路以内，设计结构为:30cm厚9%石灰土处理土基，12%石灰土底基层，35cm水泥稳定碎石基层，12cm 沥青混凝土面层。

施工项目部入场后编制了施工组织设计，做了一些必要的技术准备工作，经技术交底后开始道路施工。

受城市交通管制和环境保护要求，水泥稳定碎石基层拌合站设在郊区，采用夜间运输，白天摊铺方式，碾压成型后发现水泥稳定基层局部表面松散。

由于拆迁延期，有一段沥青混凝土路面延至十二月上旬摊铺，项目部选择白天气温较高，约在6~8℃时段，采取提高沥青混凝土出厂温度到180℃，运输中覆盖保温等措施，摊铺碾压沥青混凝土成型。

沥青混凝土面层竣工后，施工单位进行了外观检查，沥青表面平整，没有脱落、推挤等现象，经过检测弯沉值、平整度、中线高程、横坡项目，合格率达到98%,施工单位认为工程质量检验合格。

项目部在工程施工全部完成后，依据施工进度计划和施工进度计划调整资料编制了进度控制总结，并上报公司工程管理部。

问题:见分析表中内容。

【精选案例2】(工程项目管理)背景资料:某城市快速路工程长1. 8km，主路宽40m，两侧辅路各宽10m;其中约1km路段现况为农田。

招标文件规定工期150日历天，质量为合格，并提供工程量清单。

A公司为增加中标机会，投标书将工期提前10d，质量标准定为优质。

采用施工图预算法计算各分部分项工程工作量和费用后;项目经理为增加中标机会又把总价降低25个百分点作为最终投标报价。

在编制投标施工组织设计时，为节省时间，借用项目部以前类似道路施工方案，更改了工程概况、工程数量表和部分方案图，但农田地内有关池塘淤泥处理措施未能体现。

问题:见分析表中内容。

【精选案例3】(桥梁吊装)背景资料:某城市环路立交桥长2. 8km ，其中跨越主干道路路口处设计采用钢混组合梁，跨径 52m ，分为3个吊装段进行现场拼装。

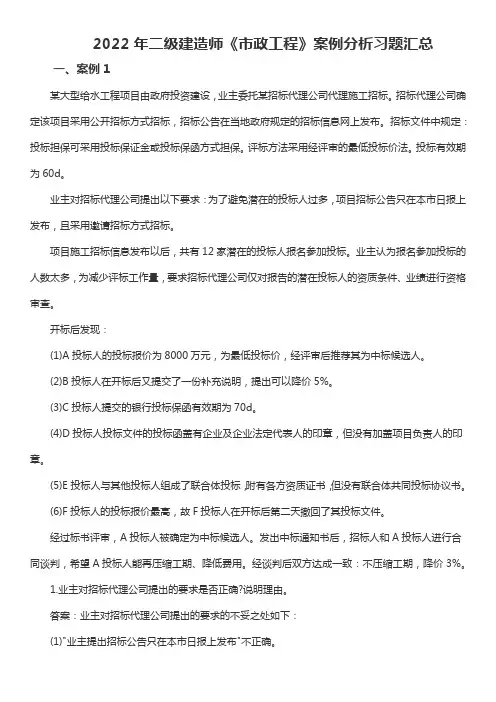

2022年二级建造师《市政工程》案例分析习题汇总一、案例1某大型给水工程项目由政府投资建设，业主委托某招标代理公司代理施工招标。

招标代理公司确定该项目采用公开招标方式招标，招标公告在当地政府规定的招标信息网上发布。

招标文件中规定：投标担保可采用投标保证金或投标保函方式担保。

评标方法采用经评审的最低投标价法。

投标有效期为60d。

业主对招标代理公司提出以下要求：为了避免潜在的投标人过多，项目招标公告只在本市日报上发布，且采用邀请招标方式招标。

项目施工招标信息发布以后，共有12家潜在的投标人报名参加投标。

业主认为报名参加投标的人数太多，为减少评标工作量，要求招标代理公司仅对报告的潜在投标人的资质条件、业绩进行资格审查。

开标后发现：(1)A投标人的投标报价为8000万元，为最低投标价，经评审后推荐其为中标候选人。

(2)B投标人在开标后又提交了一份补充说明，提出可以降价5%。

(3)C投标人提交的银行投标保函有效期为70d。

(4)D投标人投标文件的投标函盖有企业及企业法定代表人的印章，但没有加盖项目负责人的印章。

(5)E投标人与其他投标人组成了联合体投标，附有各方资质证书，但没有联合体共同投标协议书。

(6)F投标人的投标报价最高，故F投标人在开标后第二天撤回了其投标文件。

经过标书评审，A投标人被确定为中标候选人。

发出中标通知书后，招标人和A投标人进行合同谈判，希望A投标人能再压缩工期、降低费用。

经谈判后双方达成一致：不压缩工期，降价3%。

1.业主对招标代理公司提出的要求是否正确?说明理由。

答案：业主对招标代理公司提出的要求的不妥之处如下：(1)"业主提出招标公告只在本市日报上发布"不正确。

理由：公开招标项目的招标公告，必须在指定媒介发布，任何单位和个人不得非法限制招标公告的发布地点和发布范围。

(2)"业主要求采用邀请招标"不正确。

理由：因该工程项目由政府投资建设，相关法规规定："全部使用国有资金投资或者国有资金投资占控股或者主导地位的项目"，应当采用公开招标方式招标。

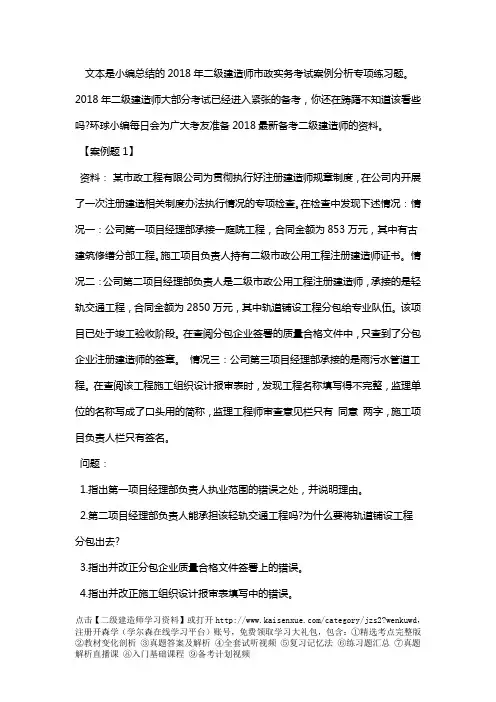

文本是小编总结的2018年二级建造师市政实务考试案例分析专项练习题。

2018年二级建造师大部分考试已经进入紧张的备考，你还在踌躇不知道该看些吗?环球小编每日会为广大考友准备2018最新备考二级建造师的资料。

【案例题1】资料：某市政工程有限公司为贯彻执行好注册建造师规章制度，在公司内开展了一次注册建造相关制度办法执行情况的专项检查。

在检查中发现下述情况：情况一：公司第一项目经理部承接一庭院工程，合同金额为853万元，其中有古建筑修缮分部工程。

施工项目负责人持有二级市政公用工程注册建造师证书。

情况二：公司第二项目经理部负责人是二级市政公用工程注册建造师，承接的是轻轨交通工程，合同金额为2850万元，其中轨道铺设工程分包给专业队伍。

该项目已处于竣工验收阶段。

在查阅分包企业签署的质量合格文件中，只查到了分包企业注册建造师的签章。

情况三：公司第三项目经理部承接的是雨污水管道工程。

在查阅该工程施工组织设计报审表时，发现工程名称填写得不完整，监理单位的名称写成了口头用的简称，监理工程师审查意见栏只有同意两字，施工项目负责人栏只有签名。

问题：1.指出第一项目经理部负责人执业范围的错误之处，并说明理由。

2.第二项目经理部负责人能承担该轻轨交通工程吗?为什么要将轨道铺设工程分包出去?3.指出并改正分包企业质量合格文件签署上的错误。

4.指出并改正施工组织设计报审表填写中的错误。

点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版答案：1.第一项目经理部负责人执业范围的错误之处：庭院工程包括古建筑修缮分部工程。

理由：二级市政公用工程注册建造师不可以承接古建筑修缮工程。

2.第二项目经理部负责人能承担该轻轨交通工程。

因为二级市政公用工程注册建造师可以承接单项工程合同额小于3000万元的轻轨交通工程,但不包括轨道铺设工程,所以要把轨道铺设工程分包出去。

市政公用工程案例1、[背景材料] :.2001年4月某日上午，某高压电器研究所合成回路试验大厅工程施工现场，发生一起脚手架坍塌事故：在没有施工管理人员交底和指导的情况下，8名工人在脚手架平台面上东北角拆卸成梱网架杠杆时，产生振动和偏载，东北角一侧脚手架弯曲变形，发生倒塌，8人坠落，其中7人死亡，1人重伤。

[问题] 项目安全控制的重点在本工程事故中，分别指哪些重点？[分析] 本案例应从施工中人的不安全行为、物的不安全状态、作业环境的不安全因素和管理缺陷等三个重点方面去分析工程事故中安全隐患所在。

2、[背景材料]:2001年7月，某市一世纪花园工地，某施工分公司副经理直接安排工人利用即将拆除的物料提升机进行落水管的安装工作。

4名未经安全教育的作业人员从建筑物内17层进入该物料提升机吊篮，在未采取任何安全措施的情况下工作，当安装至12层时，4人边安装边让卷扬机司机将吊篮再提升一点，在司机启动电动机提升吊篮时，钢丝绳突然断开，发生高处坠落事故，3人死亡1人重伤。

[问题] 该安全事故处理应遵循什么原则？[分析] 安全事故处理应遵循四个不放过原则。

此事故应从事故原因、事故责任者和员工没有受到过安全教育、事前没有防止和事后责任者应受到处理等方面抓住不放的原则进行分析。

3、[背景材料]：某桥梁工程，主梁浇筑完成后，在拆除满堂支架的过程中，发生支架局部倒塌伤人事故。

[问题] 事故发生后应如何进行处理？[分析] 根据安全事故处理程序的有关规定，事故发生后，为了最大限度减少事故造成的伤亡和损失、分析事故原因、最有效地杜绝今后事故隐患，应快速报告政府主管部门、快速抢救排险并保护现场，组织专门人员调查事故原因和提出调查报告，进行分析。

4、[背景材料]：某承包商通过了某道路工程的资格预审，并从业主那里购买了招标文件，工程的计划工期为六个月。

根据踏勘现场和业主答疑，开始编制投标文件的施工组织设计。

初步确定以下几项工作：施工方案的确定、施工进度计划、施工现场平面布置、各种资源需要量及其供应。

案例分析题案例(一)【背景资料】某单位承建一钢厂主干道钢筋混凝土道路工程，道路全长1.2km，红线各幅分配如图1-1所示。

雨水主管敷设于人行道下，管道平面布置如图1-2路段地层富水，地下水位较高，设计单位在道路结构层中增设了200m厚层。

项目部进场后按文明施工要求对施工现场进行了封闭管理，并在现场进出口设置了现场“五牌一图”。

背景资料：某单位承建一钢厂主干道钢筋混凝土道路工程，道路全长1.2km，红线各幅分配如图1-1所示。

雨水主管敷设于人行道下，管道平面布置如图1-2路段地层富水，地下水位较高，设计单位在道路结构层中增设了200m厚级配碎石层。

项目部进场后按文明施工要求对施工现场进行了封闭管理，并在现场进出口设置了现场“五牌一图”。

道路施工过程中发生如下事件：事件一：路基验收完成已是深秋，为在冬期到来前完成水泥稳定碎石基层，项目部经过科学组织，优化方案，集中力量，按期完成基层分项工程的施工作业时做好了基层的防冻覆盖工作。

事件二：基层验收合格后，项目部采用开槽法进行DN300mm的雨水支管施工，雨水支管沟槽开挖断面如图1-3所示。

槽底浇筑混凝土基础后敷设雨水支管，现场浇筑C25混凝土对支管进行全包封处理。

事件三：雨水支管施工完成后，进入了面层施工阶段，在钢筋进场时，试验员当班检查了钢筋的品种、规格，均符合设计和国家现行标准规定，经复试(现场取样)合格，却忽略了供应商没能提供的相关资料，便将钢筋投入现场施工使用。

【问题】1设计单位增设的200mm厚级配碎石层应设置在道路结构中的哪个层次?说明其作用。

2.“五牌一图”具体指哪些牌和图?3.请写出事件一中进入冬期施工的气温条件是什么?并写出基层分项工程应在冬期施工，到来之前多少天成。

4.请在图1-3雨水支管沟槽开挖断面示意图中选出正确的雨水支管开挖断面形式.[开挖断面形式用(a)断面或(b)断面作答5.事件三中钢筋进场时还需要检查哪些资料?【参考答案】1.(1)垫层。

【问题】 1.补充该项目还需要编制的专项施工方案。

2.计算图4－1中Y21管内底标高A，图4－2中该处的开挖深度H以及沟槽开挖断面上口宽度B（保留1位小数）。

（单位：m） 3.写出管道两侧及管顶以上500mm范围内回填土应注意的施工要点。

4.写出新旧路接缝处，除了骑缝设置土工格栅外，还有哪几道工序。

34.背景资料： 某公司承建一项道路扩建工程，在原有道路一侧扩建。

并在路口处与现况道路平接。

现况道路下方有多条市政管线，新建雨水管线接入现况路下既有雨水管线。

项目部进场后，编制了施工组织设计、管线施工方案、道路施工方案、交通导改方案、季节性施工方案。

道路中央分隔带下布设一条D1200mm雨水管线，管线长度800m采用平接口钢筋混凝土管，道路及雨水管线布置平面如图4-1所示。

沟槽开挖深度H≤4m时，采用放坡法施工，沟槽开挖断面如图4－2所示：H＞4m时，采用钢板桩加内支撑进行支护。

为保证管道回填的质量要求，项目部选取了适宜的回填材料，并按规范要求施工，扩建道路与现况道路均为沥青混凝土路面，在新旧路接头处，为防止产生裂缝，采用阶梯形接缝，新旧路接缝处逐层骑缝设置了土工格栅。

『参考答案』 1.补充该项目还需要编制的专项施工方案。

答：新旧道路衔接施工方案；沟槽开挖施工方案；沟槽支护施工方案；管道吊装方案。

2.计算图4－1中Y21管内底标高A，图4－2中该处的开挖深度H以及沟槽开挖断面上口宽度B（保留1位小数）。

（单位：m） 答：A：19.526－40×2‰＝19.446m。

H：23.02－（19.446－0.12－0.18）＝3.874m。

B：3＋[（3.874－2）×0.75＋0.8＋2×0.75]×2＝10.4m。

3.写出管道两侧及管顶以上500mm范围内回填土应注意的施工要点。

答：（1）材料：回填土符合设计要求； （2）回填：分层回填密实；由沟槽两侧对称均匀运入槽内，不得直接扔在管道上； （3）压实：胸腔采用轻型压实机具夯实，管道两侧压实面的高差不应超过300mm；管道两侧对称压实，压实度满足要求。
