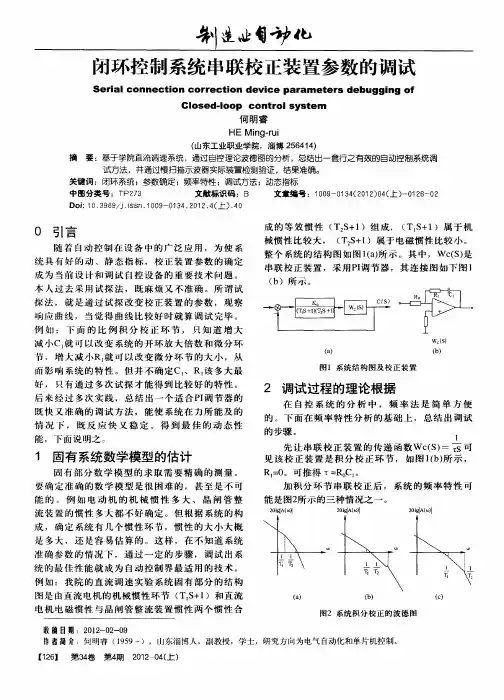

控制系统串联校正

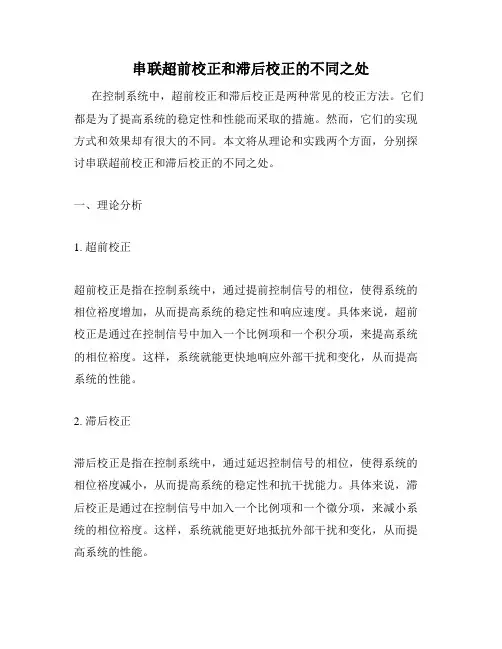

串联超前校正和滞后校正的不同之处在控制系统中，超前校正和滞后校正是两种常见的校正方法。

它们都是为了提高系统的稳定性和性能而采取的措施。

然而，它们的实现方式和效果却有很大的不同。

本文将从理论和实践两个方面，分别探讨串联超前校正和滞后校正的不同之处。

一、理论分析1. 超前校正超前校正是指在控制系统中，通过提前控制信号的相位，使得系统的相位裕度增加，从而提高系统的稳定性和响应速度。

具体来说，超前校正是通过在控制信号中加入一个比例项和一个积分项，来提高系统的相位裕度。

这样，系统就能更快地响应外部干扰和变化，从而提高系统的性能。

2. 滞后校正滞后校正是指在控制系统中，通过延迟控制信号的相位，使得系统的相位裕度减小，从而提高系统的稳定性和抗干扰能力。

具体来说，滞后校正是通过在控制信号中加入一个比例项和一个微分项，来减小系统的相位裕度。

这样，系统就能更好地抵抗外部干扰和变化，从而提高系统的性能。

二、实践应用1. 超前校正超前校正在实践中的应用非常广泛。

例如，在电力系统中，超前校正可以用来提高电力系统的稳定性和响应速度。

在机械控制系统中，超前校正可以用来提高机械系统的精度和响应速度。

在化工生产中，超前校正可以用来提高化工生产的稳定性和生产效率。

2. 滞后校正滞后校正在实践中的应用也非常广泛。

例如，在飞行控制系统中，滞后校正可以用来提高飞行器的稳定性和抗干扰能力。

在汽车控制系统中，滞后校正可以用来提高汽车的稳定性和安全性。

在医疗设备中，滞后校正可以用来提高医疗设备的精度和稳定性。

总之，串联超前校正和滞后校正是两种常见的校正方法，它们都是为了提高系统的稳定性和性能而采取的措施。

然而，它们的实现方式和效果却有很大的不同。

在实践中，我们需要根据具体的应用场景和需求，选择合适的校正方法，以达到最佳的控制效果。

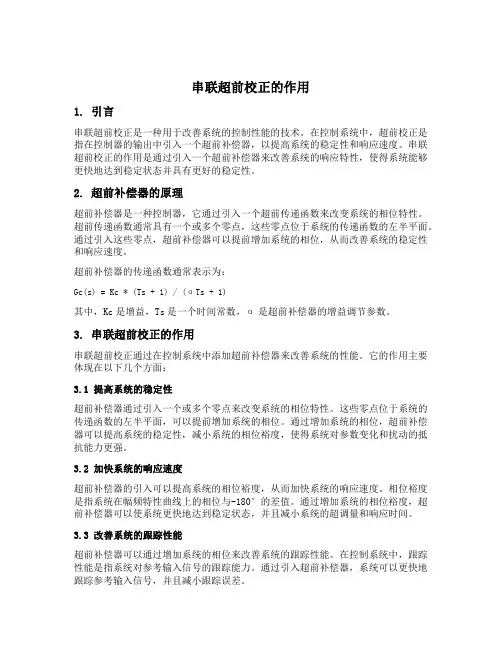

串联超前校正的作用1. 引言串联超前校正是一种用于改善系统的控制性能的技术。

在控制系统中，超前校正是指在控制器的输出中引入一个超前补偿器，以提高系统的稳定性和响应速度。

串联超前校正的作用是通过引入一个超前补偿器来改善系统的响应特性，使得系统能够更快地达到稳定状态并具有更好的稳定性。

2. 超前补偿器的原理超前补偿器是一种控制器，它通过引入一个超前传递函数来改变系统的相位特性。

超前传递函数通常具有一个或多个零点，这些零点位于系统的传递函数的左半平面。

通过引入这些零点，超前补偿器可以提前增加系统的相位，从而改善系统的稳定性和响应速度。

超前补偿器的传递函数通常表示为：Gc(s) = Kc * (Ts + 1) / (αTs + 1)其中，Kc是增益，Ts是一个时间常数，α是超前补偿器的增益调节参数。

3. 串联超前校正的作用串联超前校正通过在控制系统中添加超前补偿器来改善系统的性能。

它的作用主要体现在以下几个方面：3.1 提高系统的稳定性超前补偿器通过引入一个或多个零点来改变系统的相位特性。

这些零点位于系统的传递函数的左半平面，可以提前增加系统的相位。

通过增加系统的相位，超前补偿器可以提高系统的稳定性，减小系统的相位裕度，使得系统对参数变化和扰动的抵抗能力更强。

3.2 加快系统的响应速度超前补偿器的引入可以提高系统的相位裕度，从而加快系统的响应速度。

相位裕度是指系统在幅频特性曲线上的相位与-180°的差值。

通过增加系统的相位裕度，超前补偿器可以使系统更快地达到稳定状态，并且减小系统的超调量和响应时间。

3.3 改善系统的跟踪性能超前补偿器可以通过增加系统的相位来改善系统的跟踪性能。

在控制系统中，跟踪性能是指系统对参考输入信号的跟踪能力。

通过引入超前补偿器，系统可以更快地跟踪参考输入信号，并且减小跟踪误差。

3.4 抑制系统的振荡在一些具有较高增益的系统中，可能会出现振荡现象。

超前补偿器可以通过改变系统的相位特性来抑制系统的振荡。

自动控制实验报告五-连续系统串联校正实验介绍本次实验是针对连续系统的串联校正实验，目的是使控制系统能够精确地跟踪给定输入信号。

具体地，要求通过串联校正的方式，将系统的稳态误差控制在一个很小的范围内。

为此，本次实验将对校正器进行串联配置，然后测试系统并进行基本的数据分析。

实验原理首先，需要明确串联校正的概念。

所谓串联校正，就是将校正器和系统连接起来，以提高控制系统的性能。

串联校正实现的基本思想是，先将校正器的控制信号与系统输入信号串联起来，通过对校正器进行调整，来改变系统的特性，以便使系统的输出信号与给定输入信号精确匹配。

具体来说，要完成串联校正，需要如下步骤：1.测量系统的开环特性，并进行基本的分析。

2.将校正器和系统进行串联，校正器的输出信号作为输入信号，系统的输出信号作为反馈信号。

3.根据反馈信号调整校正器的参数，使系统具有更好的稳态性能。

4.再次测量系统的闭环特性，检验串联校正后的效果。

具体的实现步骤和公式可参考连续系统校正实验报告。

实验过程实验步骤1.首先进行系统的稳态误差测量，记录输出信号与给定信号之间的稳态误差。

2.将校正器与系统进行串联，根据实验要求设定校正器的参数。

3.测试校正后的系统，记录输出信号与给定信号之间的稳态误差，与前一次进行对比。

实验结果实验结果如下表所示：测量项目原始系统校正后系统稳态误差0.2 0.02由上表可知，经过串联校正后，系统的稳态误差从0.2减少到了0.02，已经达到了实验的预期。

实验通过本次实验，我们掌握了连续系统的串联校正方法，了解了校正器与系统的串联关系，掌握了相应的实验操作和数据分析技术。

同时，我们还了解了校正器的参数调整对系统运行性能的影响，并进一步提高了自己的实际操作能力。

编号：自动控制原理Ⅰ实验课题：控制系统串联校正设计专业：智能科学与技术学生姓名：黎良贵学号：2008502112014 年 1 月 5 日一、 实验目的：1、了解控制系统中校正装置的作用;2、研究串联校正装置对系统的校正作用。

二、 实验基本原理：1、 滞后-超前校正超前校正的主要作用是增加相位稳定裕量，从而提高系统的稳定裕量，改善系统响应的动态特性。

滞后校正的主要作用则是改善系统的静态特性。

如果把这两种校正结合起来，就能同时改善系统的动态特性和静态特性。

滞后超前校正综合了滞后校正和超前校正的功能。

滞后-超前校正的线路由运算放大器及阻容网络组成。

2、 串联滞后校正串联滞后校正指的是校正装置的输出信号的相位角滞后于输入信号的相位角。

它的主要作用是降低中频段和高频段的开环增益，但同时使低频段的开环增益不受影响。

这样来兼顾静态性能与稳定性。

它的副作用是会在ωc 点产生一定的相角滞后。

三、 实验内容：设单位反馈系统的开环传递函数为设计串联校正装置，使系统满足下列要求静态速度误差系数1S K -≥250ν，相角裕量045≥γ，，并且要求系统校正后的截止频率s rad c /30≥ω。

四、 实验步骤：1、 用MATLAB 软件对原系统进行仿真，讨论校正方案；2、 对校正后的系统进行仿真，确定校正方案；)101.0)(11.0()(0++=s s s Ks G3、设计原系统和校正环节的电模拟电路及元器件有关参数；4、设计制作硬件电路，调试电路，观察原系统阶跃响应并记录系统的瞬态响应数据；5、加入校正装置，系统联调，观察并记录加入校正装置后系统的阶跃响应，记录系统的瞬态响应数据。

五、MATLAB仿真：程序：K=250;G=tf(K,[0.001 0.11 1 0]);[gm,pm,wcg,wcp]=margin(G);T1=10/wcp;b=7;Gc1=tf([T1 1],[b*T1 1])G1=G*Gc1;G10=feedback(G,1);step(G10)gridfigure[mag,pha,w]=bode(G1);Mag=20*log10(mag);[gm1,pm1,wcg1,wcp1]=margin(G1);phi=(45-pm1+20)*pi/180;alpha=(1+sin(phi))/(1-sin(phi));Mn=-10*log10(alpha);wcgn=spline(Mag,w,Mn);T=1/wcgn/sqrt(alpha);Tz=alpha*T;Gc2=tf([Tz 1],[T 1])G2=G1*Gc2;bode(G,'r',G2,'g')gridfiguregrid[gm2,pm2,wcg2,wcp2]=margin(G2)G11=feedback(G2,1);step(G11)grid结果：滞后校正网络传递函数：0.2126 s + 1------------1.488 s + 1超前校正网络传递函数：0.1039 s + 1--------------0.008316 s + 1校正之后的幅值裕量，相角裕量，相角交接频率，截止频率：gm2 =5.5355pm2 =49.2677wcg2 =105.9038wcp2 =34.0080其中相角裕量，截止频率分别为49.2677，34.0080均大于题目要求的45和30，仿真符合要求。

武汉工程大学实验报告专业 电气自动化 班号 指导教师 姓名 同组者 无实验名称 线性系统串联校正实验日期 第 五 次实验 一、 实验目的1．熟练掌握用MATLAB 语句绘制频域曲线。

2．掌握控制系统频域范围内的分析校正方法。

3．掌握用频率特性法进行串联校正设计的思路和步骤。

二、 实验内容1．某单位负反馈控制系统的开环传递函数为)1()(+=s s Ks G ，试设计一超前校正装置，使校正后系统的静态速度误差系数120-=s K v ，相位裕量050=γ，增益裕量dB K g 10lg 20=。

解：取20=K ，求原系统的相角裕度。

num0=20; den0=[1,1,0]; w=0.1:1000;[gm1,pm1,wcg1,wcp1]=margin(num0,den0); [mag1,phase1]=bode(num0,den0,w);[gm1,pm1,wcg1,wcp1] margin(num0,den0) grid; ans =Inf 12.7580 Inf 4.4165 由结果可知，原系统相角裕度7580.12=r ，srad c /4165.4=ω，不满足指标要求，系统的Bode 图如图5-1所示。

考虑采用串联超前校正装置，以增加系统的相角裕度。

1010101010幅值(d b )--Go,-Gc,GoGcM a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramGm = Inf dB (at Inf rad/sec) , P m = 12.8 deg (at 4.42 rad/sec)Frequency (rad/sec)图5-1 原系统的Bode 图由),3,8.12,50(00000c m c Φ=Φ=+-=Φ令取为原系统的相角裕度εγγεγγ，mm ϕϕαsin 1sin 1-+=可知：e=3; r=50; r0=pm1;phic=(r-r0+e)*pi/180;alpha=(1+sin(phic))/(1-sin(phic)) 得：alpha = 4.6500[il,ii]=min(abs(mag1-1/sqrt(alpha)));wc=w( ii); T=1/(wc*sqrt(alpha)); num0=20; den0=[1,1,0]; numc=[alpha*T,1]; denc=[T,1];[num,den]=series(num0,den0,numc,denc); [gm,pm,wcg,wcp]=margin(num,den); printsys(numc,denc) disp('校正之后的系统开环传递函数为:');printsys(num,den) [mag2,phase2]=bode(numc,denc,w); [mag,phase]=bode(num,den,w); subplot(2,1,1);semilogx(w,20*log10(mag),w,20*log10(mag1),'--',w,20*log10(mag2),'-.'); grid; ylabel('幅值(db)'); title('--Go,-Gc,GoGc'); subplot(2,1,2); semilogx(w,phase,w,phase1,'--',w,phase2,'-',w,(w-180-w),':'); grid; ylabel('相位(0)'); xlabel('频率(rad/sec)');title(['校正前：幅值裕量=',num2str(20*log10(gm1)),'db','相位裕量=',num2str(pm1),'0';'校正后：幅值裕量=',num2str(20*log10(gm)),'db','相位裕量=',num2str(pm),'0'])1010101010-100-5050幅值(d b )--Go,-Gc,GoGc1010101010-200-150-100-50050相位(0)频率(rad/sec)图5-2 系统校正前后的传递函数及Bode 图 num/den = 0.35351 s + 1-------------- 0.076023 s + 1校正之后的系统开环传递函数为:num/den = 7.0701 s + 20 -----------------------------0.076023 s^3 + 1.076 s^2 + s 系统的SIMULINK 仿真：校正前SIMULINK 仿真模型：单位阶跃响应波形：校正后SIMULINK仿真模型：单位阶跃响应波形：分析：由以上阶跃响应波形可知，校正后，系统的超调量减小，调节时间变短，稳定性增强。

自动控制实验实验五线性定常系统的串联校正姓名: 学号: 班级:实验指导老师: __________________ 成绩: ____________________一、实验目的1 对系统性能进行分析, 选择合适的校正方式, 设计校正器模型。

2 通过仿真实验, 理解和验证所加校正装置的结构、特性和对系统性能的影响；3 通过模拟实验部分进一步理解和验证设计和仿真的结果, 进而掌握对系统的实时调试技术。

二、实验内容1 对未加校正装置时系统的性能进行分析, 根据性能要求进行校正器模型的理论设计2 Matlab仿真（1）观察校正前系统的时域、频域性能。

（2）观察校正后系统的时域、频域性能。

（3）对比1.2中结果分析校正器性能, 在保证校正效果的前提下并根据实验台实际参数进行校正器模型调整。

3 模拟实验。

（1）搭接校正前的系统模拟电路。

（2）搭接校正器模拟电路（3）验证是否满足设计要求。

三、实验数据或曲线1 MATLAB仿真部分选取实验题目三系统模型g0=tf([20],[1 1 0]);Bode(g0)gf=feedback(g0,1);step(gf)gc=tf([0.38 1],[0.05 1]);g=g0*gc;Bode(g0,g)gcf=feedback(g,1);step(gcf)校正前系统伯德图由图可知系统的性能不满足性能要求, 考虑采用串联超前校正。

阶跃响应曲线校正后系统的伯德图校正器模型（0.4s+1）/(0.05s+1),由图知系统的性能均满足性能要求, 校正器模型合理。

校正后闭环系统的阶跃响应曲线从校正前后系统的阶跃响应曲线上显示的参数可见, 系统的性能得到了改善。

2 模拟部分校正前系统的阶跃响应曲线校正后系统的阶跃响应曲线四、实验结论控制系统设计的思路之一就是在原系统特性的基础上, 对原特性加以校正, 使之达到要求的性能指标。

常用的串联校正装置有超前校正、滞后校正和超前滞后校正装置。

武汉工程大学实验报告专业电气自动化班号指导教师姓名同组者无Bode 图如图5-1所示。

考虑采用串联超前校正装置，以增加系统的相角裕度。

1010101010幅值(d b )--Go,-Gc,GoGcM a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramGm = Inf dB (at Inf rad/sec) , P m = 12.8 deg (at 4.42 rad/sec)Frequency (rad/sec)图5-1 原系统的Bode 图由),3,8.12,50(00000c m c Φ=Φ=+-=Φ令取为原系统的相角裕度εγγεγγ，mm ϕϕαsin 1sin 1-+=可知：e=3; r=50; r0=pm1;phic=(r-r0+e)*pi/180;alpha=(1+sin(phic))/(1-sin(phic)) 得：alpha = 4.6500[il,ii]=min(abs(mag1-1/sqrt(alpha)));wc=w( ii); T=1/(wc*sqrt(alpha)); num0=20; den0=[1,1,0]; numc=[alpha*T,1]; denc=[T,1];[num,den]=series(num0,den0,numc,denc); [gm,pm,wcg,wcp]=margin(num,den); printsys(numc,denc) disp('校正之后的系统开环传递函数为:');printsys(num,den) [mag2,phase2]=bode(numc,denc,w); [mag,phase]=bode(num,den,w); subplot(2,1,1);semilogx(w,20*log10(mag),w,20*log10(mag1),'--',w,20*log10(mag2),'-.'); grid; ylabel('幅值(db)'); title('--Go,-Gc,GoGc'); subplot(2,1,2); semilogx(w,phase,w,phase1,'--',w,phase2,'-',w,(w-180-w),':'); grid; ylabel('相位(0)'); xlabel('频率(rad/sec)');title(['校正前：幅值裕量=',num2str(20*log10(gm1)),'db','相位裕量=',num2str(pm1),'0';'校正后：幅值裕量=',num2str(20*log10(gm)),'db','相位裕量=',num2str(pm),'0'])10-110101102103-100-5050幅值(d b )--Go,-Gc,GoGc10-110101102103-200-150-100-50050相位(0)频率(rad/sec)图5-2 系统校正前后的传递函数及Bode 图 num/den = 0.35351 s + 1-------------- 0.076023 s + 1校正之后的系统开环传递函数为:num/den = 7.0701 s + 20 -----------------------------0.076023 s^3 + 1.076 s^2 + s 系统的SIMULINK 仿真：校正前SIMULINK 仿真模型：单位阶跃响应波形：校正后SIMULINK仿真模型：单位阶跃响应波形：分析：由以上阶跃响应波形可知，校正后，系统的超调量减小，调节时间变短，稳定性增强 。

机电控制工程基础实验报告自控实验三实验三控制系统串联校正实验时间实验编号同组同学一、实验目的1.了解和掌握串联校正的分析^p 和设计方法。

2.研究串联校正环节对系统稳定性及过渡过程的影响。

二、实验内容1.设计串联超前校正，并验证。

2.设计串联滞后校正，并验证。

三、实验原理1.系统结构如下图所示：图 SEQ 图 \ARAB 1 控制系统结构图其中Gc(S)作为校正环节，可放置在系统模型中来实现，也可使用模拟电路的方式由模拟机实现。

2.系统模拟电路如下图所示：图 SEQ 图 \ARAB 2 控制系统模拟电路图取。

3.未加校正时时GC4.加串联超前校正时GCs=aTs+1Ts+15.加串联滞后校正时GCs四、实验设备?1.数字计算机2，电子模拟机3，万用表4，测试导线五、实验步骤?1.?熟悉HHMN-1电子模拟机的使用方法。

将各运算放大器接成比例器，通电调零。

断开电，按照系统结构图和传递函数计算电阻和电容的取值，并按照模拟线路图搭接线路。

2.?将D/A1与系统输入端Ui连接，将A/D1与系统输出端Uo连接(此处连接必须谨慎，不可接错)。

线路接好后，经教师检查后再通电；3.?在桌面用鼠标双击“MATLAB”图标后进?入在命令行处键入“autolab”进入实验软件系统；4.?在系统菜单中选择实验项目，选择“实验三”?，在窗口左侧选择“实验模型”?；?5.?分别完成不加校正，加入超前校正，加入滞后校正的实验。

在系统模型上的“Manual?Switch”处可?设置系统是否加入校正环节，在“GC6.?绘制以上三种情况时系统的波特图；7.?采用示波器（Scope）观察阶跃响应曲线。

观测实验结果记录实验数据，绘制实验结果图形，完成?实验报告。

六、实验结果原系统原系统阶跃响应曲线如下图 SEQ 图 \ARAB 3原系统时域阶跃响应曲线其阶跃响应性能参数如下σTT46.55170.62135.4670表格 1 原系统阶跃响应性能参数原系统Bode图如下图 SEQ 图 \ARAB 4原系统Bode图超前校正系统超前校正系统阶跃响应曲线如下图 SEQ 图 \ARAB 5超前校正系统时域阶跃响应曲线超前校正后，系统阶跃响应性能参数如下σTT22.98290.51041.8955表格 2 超前校正系统阶跃响应曲线超前校正系统Bode图如下图 SEQ 图 \ARAB 6超前校正系统Bode图滞后校正系统滞后校正系统阶跃响应曲线如下图 SEQ 图 \ARAB 7滞后校正系统时域阶跃响应曲线滞后校正后，系统阶跃响应性能参数如下σTT18.59902.654012.9330表格 3 滞后校正系统阶跃响应性能参数滞后校正后系统Bode图如下图 SEQ 图 \ARAB 8滞后校正系统Bode图截止频率和稳定裕度计算在命令窗口输入相关命令，在得到的图形中读出系统的相角裕度γ、截止频率ωc项目系统项目系统γ/°ω原系统281.88超前校正47.42.38滞后校正54.80.449结果分析^p超前校正实验结果分析^p首先从系统频率特性曲线Bode图可以看出，经过超前校正后的系统在校正点处的性能有所改善。
