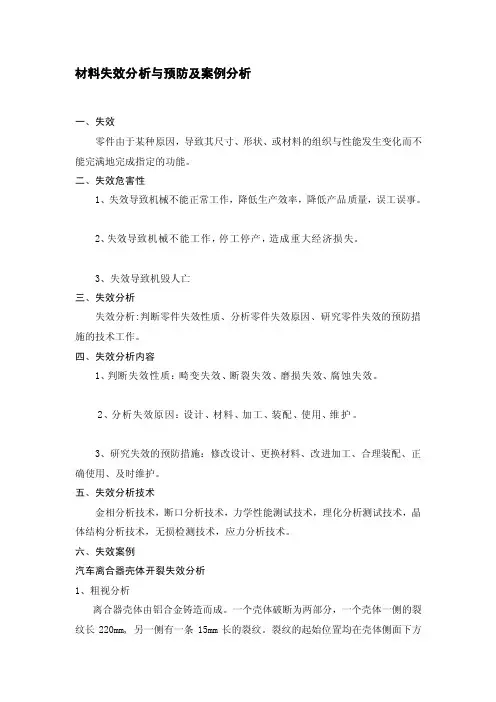

材料失效分析与预防及案例分析一、失效零件由于某种原因，导致其尺寸、形状、或材料的组织与性能发生变化而不能完满地完成指定的功能。

二、失效危害性1、失效导致机械不能正常工作，降低生产效率，降低产品质量，误工误事。

2、失效导致机械不能工作，停工停产，造成重大经济损失。

3、失效导致机毁人亡三、失效分析失效分析:判断零件失效性质、分析零件失效原因、研究零件失效的预防措施的技术工作。

四、失效分析内容1、判断失效性质：畸变失效、断裂失效、磨损失效、腐蚀失效。

2、分析失效原因：设计、材料、加工、装配、使用、维护。

3、研究失效的预防措施：修改设计、更换材料、改进加工、合理装配、正确使用、及时维护。

五、失效分析技术金相分析技术，断口分析技术，力学性能测试技术，理化分析测试技术，晶体结构分析技术，无损检测技术，应力分析技术。

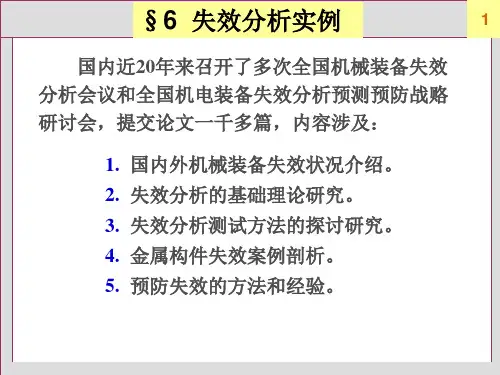

六、失效案例汽车离合器壳体开裂失效分析1、粗视分析离合器壳体由铝合金铸造而成。

一个壳体破断为两部分，一个壳体一侧的裂纹长220mm, 另一侧有一条15mm长的裂纹。

裂纹的起始位置均在壳体侧面下方的交界处。

壳体侧面的内表面呈135°和90°夹角, 无明显的过渡园角。

裂纹扩展方向与该处所受拉应力的方向垂直。

2、现场调研离合器安装情况：离合器左边与发动机相联, 右边与变速器相联。

离合器壳体受到较大弯矩作用。

发动机工作时, 壳体受到强烈振动。

壳体下部受到瞬时大的拉应力作用, 在应力集中处容易产生裂纹造成开裂或破断。

3、立体显微镜下观察断裂面有放射状撕裂棱。

断面上有许多闪光的小点, 同时发现有园形、椭园形的空洞。

最大的一个椭园形孔洞尺寸为0.6mm×1.2mm。

这些空洞的内表面呈熔融金属凝固态, 为铸造缺陷气孔。

4、显微分析观察裂纹形态及扩展方向。

裂纹端部位于壳体两侧面内表面相交处, 裂纹上及其附近有大大小小的气孔, 裂纹垂直于壳体边缘扩展。

金相显微组织由白色的a固溶体+灰色的条状及小块状的Si晶体+黑色细针状Al-Si-Fe化合物组成。

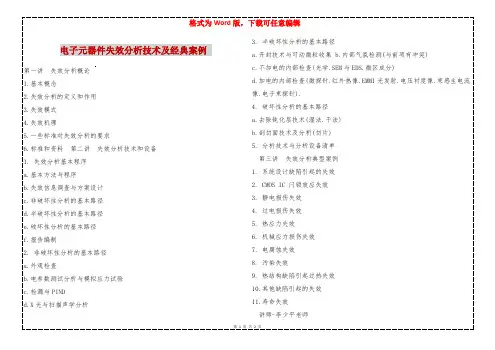

李少平老师：高级工程师，1984年毕业于成都电讯工程学院（现中国电子科技大学）半导体器件专业，毕业后一直在中国赛宝实验室（信息产业部电子第五研究所）可靠性研究分析中心从电子产品可靠性分析、研究工作。

长期从事对电子企业的可靠性增长和产品失效分析工作，具有丰富的失效分析经验，并积累了大量的经典分析案例，是中国赛宝实验室（信息产业部电子第五研究所）可靠性研究分析中心资深的失效分析专家。

主要培训的企业有：美的失效分析实验室建设技术咨询和失效分析技术培训，海尔检测中心的技术咨询和失效分析技术培训，广东核电进行电子元器件老化技术，继电器老化管理，板件老化管理培训，中兴通讯的失效分析技术培训，富士康失效分析技术现场研讨，中国赛宝实验室元器件可靠性研究分析中培训学员的实习指导，以及失效分析专题公开培训。

先后参与《失效分析经典案例100例》和《电子元器件失效技术》的编写。

中国赛宝实验室（信息产业部电子第五研究所）是可靠性专业的综合研究所，属下的可靠性研究分析中心专门从可靠性物理的研究和分析工作，面向军、民企业提供可靠性支撑技术，直接的服务主要是包括失效分析的可靠性技术。

可靠性物理及其应用技术国家重点实验室的依托实体就是信息产业部电子第五研究所可靠性研究分析中心。

失效分析案例在进行失效分析之前，我们首先需要了解失效分析的概念。

失效分析是指对产品、设备或系统在使用过程中出现的故障进行深入的分析和研究，以找出故障的原因，并提出相应的改进措施，以避免类似故障再次发生。

失效分析通常包括对故障样本的收集、实验室测试、数据分析和结论总结等步骤。

在实际工程中，失效分析是非常重要的一项工作。

通过失效分析，我们可以找出产品或设备的潜在问题，从而提高产品的质量和可靠性。

同时，失效分析也可以为产品的设计和制造提供重要的参考，帮助我们改进产品的设计和工艺，提高产品的性能和可靠性。

下面，我们以一个实际案例来说明失效分析的过程和方法。

某工厂生产的一种电子产品，在使用过程中出现了频繁的断电现象，导致产品无法正常工作。

经过初步调查和分析，发现这一问题已经影响了大量产品的正常使用，严重影响了客户的使用体验和产品的声誉。

因此，我们迫切需要进行失效分析，找出问题的根源，并提出改进措施。

首先，我们收集了大量的故障样本，并进行了详细的外观检查和实验室测试。

通过对故障产品的拆解和分析，我们发现了一个潜在的问题，产品内部的电路板存在设计缺陷，导致在特定条件下容易发生短路现象，从而引起产品的断电故障。

接着，我们对电路板的设计和工艺进行了深入分析，找出了设计和制造过程中存在的问题和不足。

在数据分析的基础上，我们得出了结论，产品断电故障的根本原因是电路板的设计缺陷和制造工艺不合理。

为了解决这一问题，我们提出了相应的改进措施，对电路板的设计进行优化，增强其抗干扰能力；对制造工艺进行调整，提高产品的稳定性和可靠性。

经过一系列的改进和验证，最终成功解决了产品的断电故障问题，提高了产品的质量和可靠性。

通过这个案例，我们可以看到失效分析对产品质量和可靠性的重要性。

只有通过深入的失效分析，找出问题的根源，并提出相应的改进措施，才能真正解决产品存在的问题，提高产品的质量和可靠性。

因此，在工程实践中，我们应该重视失效分析工作，不断提升自身的失效分析能力，为产品的设计和制造提供更好的支持和保障。

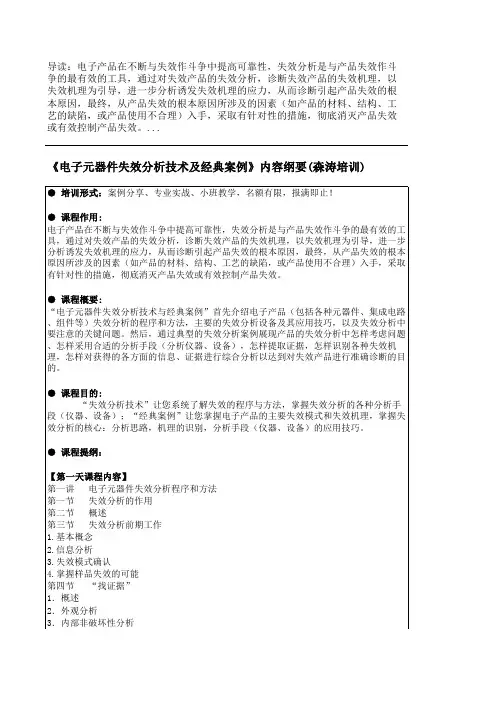

导读：电子产品在不断与失效作斗争中提高可靠性，失效分析是与产品失效作斗争的最有效的工具，通过对失效产品的失效分析，诊断失效产品的失效机理，以失效机理为引导，进一步分析诱发失效机理的应力，从而诊断引起产品失效的根本原因，最终，从产品失效的根本原因所涉及的因素（如产品的材料、结构、工艺的缺陷，或产品使用不合理）入手，采取有针对性的措施，彻底消灭产品失效或有效控制产品失效。

...
