止回阀选型样本

止回阀规格型号及外形尺寸引言止回阀是一种常见的阀门，用于防止介质在管道中逆流。

在各种工业领域和设备中都广泛应用。

选择适合的止回阀规格型号和外形尺寸对于保证系统的正常运行至关重要。

本文将探讨止回阀的规格型号和外形尺寸的相关要求及其影响因素。

前言在选择止回阀的规格型号和外形尺寸之前，我们需要了解止回阀的基本工作原理和分类。

止回阀通过阀盖和阀瓣之间的阀座来实现阀门的开关，防止介质逆流。

根据结构和工作原理的不同，常见的止回阀分为自动止回阀和非自动止回阀。

自动止回阀自动止回阀依靠介质的流动力将阀瓣推开或闭合。

当介质的流速超过设定值时，阀瓣会迅速打开，介质可以自由流动；当介质的流速低于设定值时，阀瓣会迅速关闭，防止介质逆流。

非自动止回阀非自动止回阀通常需要通过外力（如弹簧或重力）来关闭阀门，以防止介质逆流。

这种类型的止回阀在某些特殊情况下更加可靠，比如在压力不稳定的系统中。

影响止回阀规格型号与外形尺寸的因素选择合适的止回阀规格型号和外形尺寸是保证系统正常运行的关键。

以下是影响选择的几个因素：1.流量要求：根据系统的流量要求选择适当的止回阀尺寸。

较大的流量要求通常需要更大的阀门尺寸。

2.压力要求：止回阀必须能够承受系统的压力。

选择合适的阀门材料、密封方式和结构可以满足系统的压力要求。

3.介质特性：不同的介质（如液体、气体和腐蚀性介质）需要不同类型的止回阀。

根据介质的特性选择合适的阀门材料和结构。

4.安装位置：止回阀的安装位置也会对规格型号和外形尺寸有影响。

合理的安装位置可以降低阀门的压力损失，并减少介质逆流的可能性。

5.工作温度：根据系统的工作温度选择适合的阀门材料。

高温介质需要能够耐高温的阀门材料。

止回阀规格型号止回阀的规格型号通常表示了阀门的尺寸、材料、连接方式等。

以下是一些常见的止回阀规格型号：1.阀门尺寸：规定了阀门的口径大小，通常以英寸（inch）为单位。

常见的尺寸有1/2 inch、1 inch、2 inch等。

止回阀系列样本天津市仪表集团 自动化仪表四厂天津精通控制仪表技术有限公司——天津市自动化仪表四厂改制公司ISO9001质量体系认证单位※123471类型H止回阀4法兰式7对夹式0浮球式1升降式2升降立式4单瓣旋启式6双瓣旋启式7蝶式双瓣X/J 橡胶/衬胶F/F S氟塑料/衬氟W 本体材料H Cr13Y 硬质合金T铜合金101.0MPa 16 1.6MPa 252.5MPa 404.0MPa/HT200QQT450C WCB P ZG1Cr18Ni9Ti RZG1Cr18Ni12Mo2TiB 1电镀球墨铸铁B 2铝青铜B 3ZG1Cr18Ni9TiB 5CF8M B 6碳钢B 7CF8B 8CF3M※止回阀型号编制：结构形式4密封面材料/衬里23连接形式5公称压力6 特殊标记：S 阀腔全衬蝶式7阀体材质内件材料止回阀简介H40J-10 型浮球式衬胶止回阀主要性能规范：适用温度 适用介质≤85℃弱酸碱等一般腐蚀性介质主要零件材料： 名称 材料 上阀体 灰铸铁衬橡胶 下阀体 灰铸铁衬橡胶 浮球铝球包覆橡胶主要尺寸及重量：公称通径DN 公称压力 Mpa工作压力MpaL D D 1Z-Ф B 重量 kg15150 95 65 4-14 95 3 20 150 105 75 4-14 100 3.5 25 160 115 85 4-14 125 5 40 190 150 110 4-19 145 7.5 50 220 165 125 4-19 165 10.5 65 270 185 145 4-19 205 16.5 80 300 200 160 8-19 240 21.5 100 1.01.0350 220 180 8-19 270 38 125 400 250 210 8-19 285 55 150 480 285 240 8-23 380 78.5 2001.00.649534029512-23440104法兰连接尺寸：GB/T17241.6(PN1.0MPa）H44J-10 型旋启式衬胶止回阀主要性能规范： 适用温度 适用介质≤85℃弱酸碱等一般腐蚀性介质主要零件材料： 名称 材料 上阀体 灰铸铁衬橡胶 下阀体 灰铸铁衬橡胶 阀瓣碳钢衬橡胶主要尺寸及重量：公称通径DN 公称压力 Mpa 工作压力MpaL D D 1Z-Ф B 重量 kg 25 160 115 85 4-14 128 4.5 32 180 135 100 4-18 150 7 40 200 145 110 4-18 160 8 50 230160 125 4-18 178 10 65 290 180 145 4-18 204 18 80 310 195 160 4-18 230 24 100 350 215 180 8-18 255 30.5 125 400 245 210 8-18 305 47.5 150 1.0 0.6 480280 240 8-23 345 63.5 200 0.6500 335 295 8-23 415 96.5 250 550 390 350 12-23 495 144 300 1.00.4698400440540224法兰连接尺寸：JB78(PN1.0MPa）H71□-1016 2540 对夹升降式止回阀主要尺寸及重量：尺寸(mm)配管法兰(供参考) 公称压力 PN MPa公称通径DN mm L D D 2D 3D 4D 5重量(kg)螺栓孔中心圆直径D1螺栓数量 螺栓直径d 螺栓长度L 115 16 52 15 24 31 40 0.1265 4 M12 75 20 19 62 19 30 40 50 0.2475 4 M12 90 25 22 72 24 36 47 58 0.3485 4 M12 90 3228 83 31 46 56 68 0.53100 4 M16 100 40 31.5 93 39 55 66 78 0.8 110 4 M16 105 50 40 108 48 65 78 90 1.2 125 4 M16 125 65 46 128 62 80 95 110 1.8 145 4 M16 130 80 50 142 76 96 110128 2.2 160 8 M16 135 100 60 162 95 115135150 3.4 180 8 M16 150 125 90 192 110 125132— 9 210 8 M16 180 PN1.0 / PN1.6 （短系列）150 106 218 127 150158— 14 240 8 / 12 M20 210 15 16 52 15 24 31 40 0.1265 4 M12 80 20 19 62 19 30 40 50 0.2475 4 M12 90 25 22 72 24 36 47 58 0.3485 4 M12 90 3228 83 31 46 56 68 0.53100 4 M16 110 40 31.5 93 39 55 66 78 0.8 110 4 M16 115 50 40 108 48 65 78 90 1.2 125 4 M16 125 65 46 128 62 80 95 110 1.8 145 8 M16 135 80 50 142 76 96 110128 2.2 160 8 M16 145 100 60 168 95 115135150 3.8 190 8 M20 160 125 90 194 110 125132— 9.2 220 8 M24 205 150 106 224 127 150158— 15 250 8 M24 225 PN2.5 /PN4.0 （短系列）200140284/291165200208—26/28310/32012M24/M27260/275止回阀类主要尺寸及重量：尺寸(mm)配管法兰(供参考)公称压力 PN MPa公称通径 DNmmLDD 2D 3D 4重量 (kg)螺栓孔 中心圆 直径D1螺栓数量螺栓 直径 d 螺栓 长度 L 115 25 52 15 25 25 0.3 65 4 M12 90 20 31.5 62 19 30 30 0.45 75 4 M12 100 25 35.5 72 24 36 36 0.6 85 4 M12 105 3240 83 31 43 43 0.8 100 4 M16 115 40 45 93 39 52 52 1.4 110 4 M16 120 50 56 108 48 62 62 2.3 125 4 M16 140 65 63 128 62 75 75 3 145 4 M16 150 80 71 142 76 90 90 3.8 160 8 M16 155 100 80 162 95 112 112 5 180 8 M16 170 125 110 192 110 125 132 11 210 8 M16 200 PN1.0 / PN1.6 （长系列）150 125 218 127 150 158 16 240 8/12 M20 225 15 25 52 15 25 25 0.3 65 4 M12 90 20 31.5 62 19 30 30 0.45 75 4 M12 100 25 35.5 72 24 36 36 0.6 85 4 M12 105 32 40 83 31 43 43 0.8 100 4 M16 115 4045 93 39 52 52 1.4 110 4 M16 120 50 56 108 48 62 62 2.3 125 4 M16 140 65 63 128 62 75 75 3 145 8 M16 150 80 71 142 76 90 90 3.8 160 8 M16 165 100 80 168 95 112 112 5.3 190 8 M20 180 125 110 194 110 125 132 12/13 220 8 M24 225 150 125 224 127 150 158 18/19 250 8 M24 245 PN2.5 /PN4.0 （长系列）200160284/29116520020830/32310/32012M24/M27285/295注：法兰连接尺寸符合GB/T9113.1。

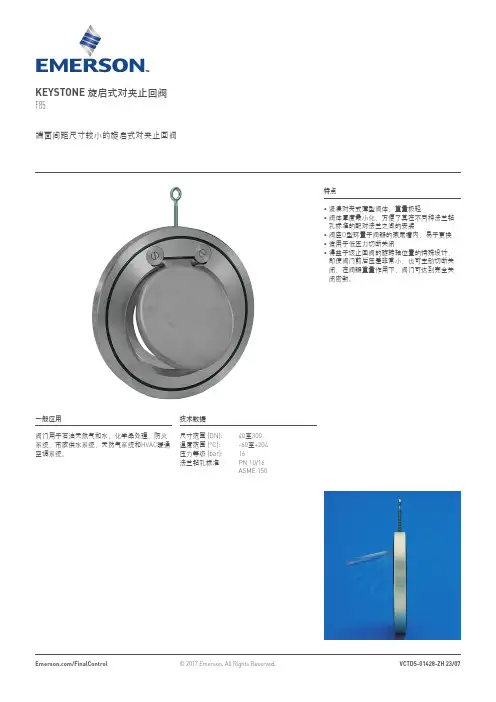

KEYSTONE 旋启式对夹止回阀F85端面间距尺寸较小的旋启式对夹止回阀技术数据尺寸范围 (DN): 40至300温度范围 (°C): -60至+204压力等级 (bar): 16法兰钻孔标准: PN 10/16ASME 150特点• 紧凑对夹式薄型阀体，重量极轻• 阀体厚度最小化，方便了其在不同种法兰钻孔标准的配对法兰之间的安装• 阀座O 型环置于阀瓣的燕尾槽内，易于更换 • 适用于低压力切断关闭• 得益于该止回阀的旋转轴位置的特殊设计，即使阀门前后压差非常小，也可主动切断关闭。

在阀瓣重量作用下，阀门可达到完全关闭密封。

一般应用阀门用于石油天然气和水、化学品处理、防火系统、市政供水系统、天然气系统和HVAC 暖通空调系统。

40229579140.7 503210987140.9 654012910914 1.2 805414411914 1.5 1007016414718 2.4 1259219517418 3.3 15011222019820 4.7 200154275255228.0 2502003303072613.5 3002403803583221.040230.0067.60 50490.007 4.09 65750.007 4.98 801250.007 4.12 1001830.008 4.69 1253400.008 3.32 1505000.010 3.18 20011000.009 2.08 25016100.011 2.37 30022900.013 2.43阀门外形尺寸 (mm)口径 DN A B C D重量 (kg)阀门数据口径 DN K v最小开启压力 bar Zeta值注1. 最小开启压力是指在垂直于阀门上游流量时的压力。

2. K v / Zeta值是指使用PN 10法兰时的阀门全开启值。

3. 上表为配备PN 10法兰时的尺寸。

4. 有关其他法兰钻孔标准的阀门尺寸，请与工厂联系。

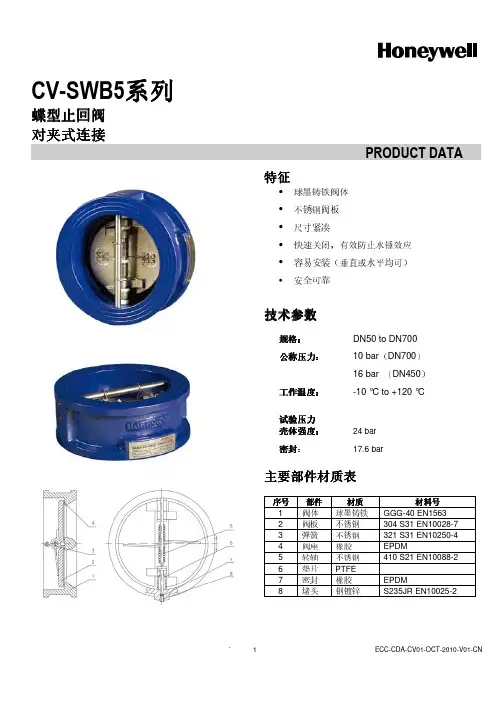

对夹式止回阀详细结构尺寸图-H76型H76 对夹式止回阀基本信息栏品名型号规格压力材质对夹双瓣止回阀H76W DN40-1200mm PN1.6-6.4mpa 碳钢；不锈钢H76W、H76H型对夹双瓣止回阀由阀体、蝶形双阀瓣、阀杆及弹簧等零件组成，采用对夹和法兰连接。

由于蝶形双瓣行程短，并且有弹簧加载，可显著减少水锤现象。

对夹双瓣止回阀结构图技术参数公称压力PN(MPa) 1 1.6 2.5 4试验压力强度试验 1.5 2.4 3.75 6密封试验 1.1 1.76 2.75 4.4适用介质水、蒸汽、油品、污水、酸碱类适用温度橡胶密封面（X）-20℃~120℃合金钢密封面（H）主体碳钢-29℃~425℃H76系列对夹双瓣旋启式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T74~90 GB/T9112 ~9124 HG20592 ~20614PN1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3 PN1.6MPa H76H-16C H76W-16P H76W-16P8 H76W-16P3 H76W-16R H76W-16R8 H76W-16R3 PN2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3 PN4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3 PN6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3 PN10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3 PN16.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3 PN20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3 PN25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3GB/T9112 ~9124 HG20615 ~20635 SH3406PN2.0MPa H76H-20C —H76W-20P8 H76W-20P3 —H76W-20R8 H76W-20R3 PN5.0MPa H76H-50 —H76W-50P8 H76W-50P3 —H76W-50R8 H76W-50R3 PN11.0MPa H76H-110 —H76W-110P8 H76W-110P3 —H76W-110R8 H76W-110R3 PN15.0MPa H76H-150 —H76W-150P8 H76W-150P3 —H76W-150R8 H76W-150R3 PN26.0MPa H76H-260 —H76W-260P8 H76W-260P3 —H76W-260R8 H76W-260R3 PN42.0MPa H76H-420 —H76W-420P8 H76W-420P3 —H76W-420R8 H76W-420R3ANSI B16.5Class150 H76H-A1C —H76W-A1P8 H76W-A1P3 —H76W-A1R8 H76W-A1R3 Class300 H76H-A3 —H76W-A3P8 H76W-A3P3 —H76W-A3R8 H76W-A3R3 Class600 H76H-A6 —H76W-A6P8 H76W-A6P3 —H76W-A6R8 H76W-A6R3 Class900 H76H-A9 —H76W-A9P8 H76W-A9P3 —H76W-A9R8 H76W-A9R3 Class1500 H76H-A15 —H76W-A15P8 H76W-A15P3 —H76W-A15R8 H76W-A15R3Class2500 H76W-A25 —H76W-A25P8 H76W-A25P3 —H76W-A25R8 H76W-A25R3主要零件材料阀体WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L)ZG1Cr18Ni12Mo2Ti0Cr17Ni1Mo2 00Cr17Ni14Mo2 阀体CF8 CF8 CF8 CF3 CF8M CF8M CF3M阀轴2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2 弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2 0Cr17Ni12Mo2 00Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃) -29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

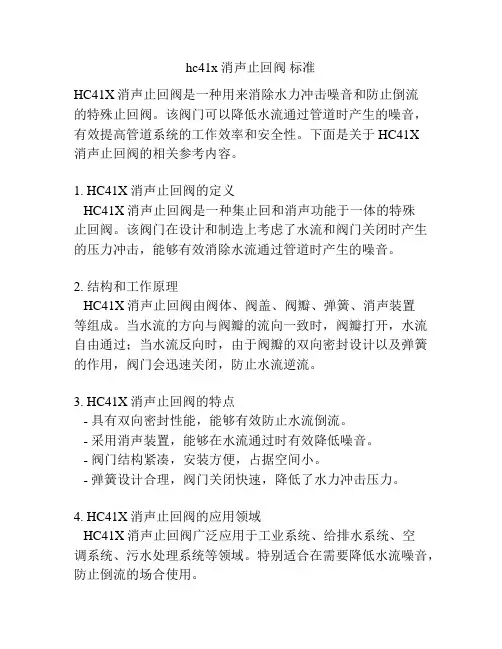

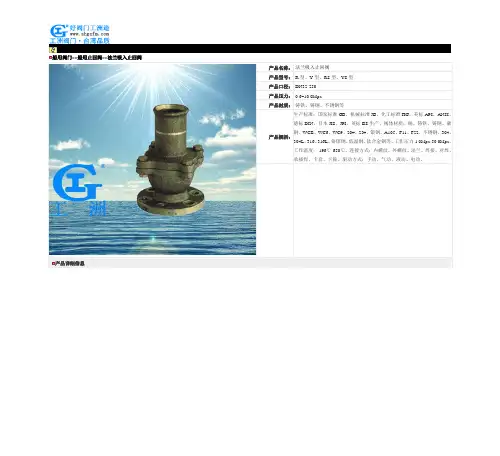

hc41x消声止回阀标准HC41X消声止回阀是一种用来消除水力冲击噪音和防止倒流的特殊止回阀。

该阀门可以降低水流通过管道时产生的噪音，有效提高管道系统的工作效率和安全性。

下面是关于HC41X消声止回阀的相关参考内容。

1. HC41X消声止回阀的定义HC41X消声止回阀是一种集止回和消声功能于一体的特殊止回阀。

该阀门在设计和制造上考虑了水流和阀门关闭时产生的压力冲击，能够有效消除水流通过管道时产生的噪音。

2. 结构和工作原理HC41X消声止回阀由阀体、阀盖、阀瓣、弹簧、消声装置等组成。

当水流的方向与阀瓣的流向一致时，阀瓣打开，水流自由通过；当水流反向时，由于阀瓣的双向密封设计以及弹簧的作用，阀门会迅速关闭，防止水流逆流。

3. HC41X消声止回阀的特点- 具有双向密封性能，能够有效防止水流倒流。

- 采用消声装置，能够在水流通过时有效降低噪音。

- 阀门结构紧凑，安装方便，占据空间小。

- 弹簧设计合理，阀门关闭快速，降低了水力冲击压力。

4. HC41X消声止回阀的应用领域HC41X消声止回阀广泛应用于工业系统、给排水系统、空调系统、污水处理系统等领域。

特别适合在需要降低水流噪音，防止倒流的场合使用。

5. HC41X消声止回阀的选型建议在选择HC41X消声止回阀时，需要根据实际工程需求考虑以下因素：- 阀门的尺寸和连接方式，需要与管道系统相匹配。

- 阀门的阀瓣材质，要求耐腐蚀性能良好，能够长期稳定运行。

- 阀门的工作压力和温度范围，需要满足实际工况要求。

- 阀门的工作噪音要求，需要根据管道系统所在的环境和要求来确定。

以上是关于HC41X消声止回阀的相关参考内容。

消声止回阀的广泛应用可以提高工程系统的工作效率和安全性，减少噪音对人们的影响。

通过选择合适的消声止回阀，可以有效解决水流噪音和防止倒流的问题。

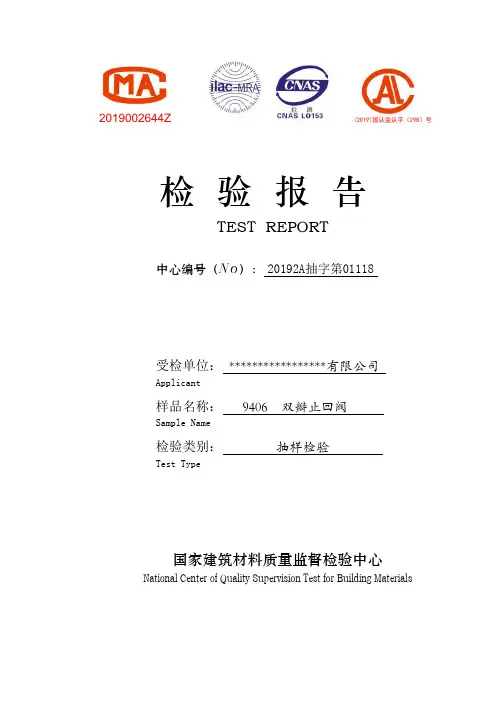

2019002644Z (2019)国认监认字（298）号检验报告TEST REPORT中心编号（No）：20192A抽字第01118受检单位：*****************有限公司Applicant样品名称：9406 双瓣止回阀Sample Name检验类别：抽样检验Test Type国家建筑材料质量监督检验中心National Center of Quality Supervision Test for Building Materials国家建筑材料质量监督检验中心National Center of Quality Supervision Test for Building Materials检验报告TEST REPORT产品名称Product Name 9406 双瓣止回阀型号/规格Type/ModelH76X-16CDN50～DN400委托单位Client 商标Trademark委托单位地址Client Address检验类别Test Category出厂检验生产单位Manufacturer样品等级Grade of Sample合格品抽样地点Sample Place 成品仓库抽样日期Sample Date2019 年 12 月 05 日样品数量Quantity 各 1 件抽样者Sampler抽样基数Sample Base Number 40～2000原编号或生产日期Serial Number orProduction Date/检验依据ReferenceDocumentsJB/T8937－2010《对夹式止回阀》检验项目Test Item壳体试验、密封试验、壁厚检验日期Test Date 2019 年 12 月 05 日完成日期Accomplish Date2019 年 12 月 06 日检验结论Conclusion依据 JB/T8937－2010《对夹式止回阀》标准，对所抽样品进行壳体试验、密封试验、壁厚检验，所检项目符合标准要求。

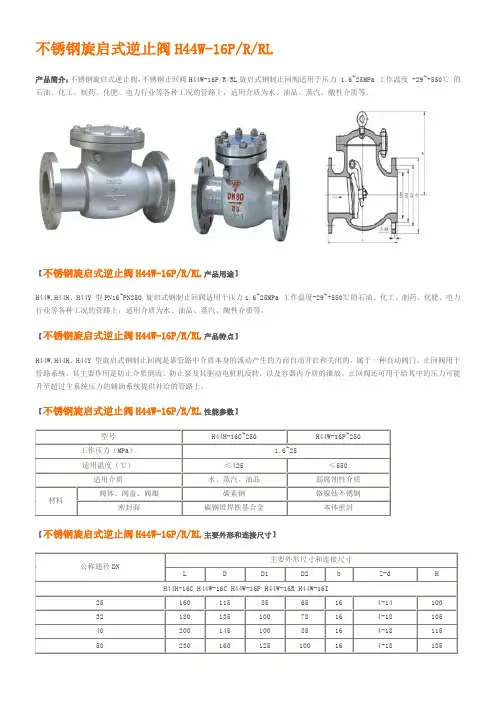

不锈钢旋启式逆止阀H44W-16P/R/RL产品简介：不锈钢旋启式逆止阀，不锈钢止回阀H44W-16P/R/RL旋启式钢制止回阀适用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。

【不锈钢旋启式逆止阀H44W-16P/R/RL产品用途】H44W,H44H、H44Y 型PN16~PN250 旋启式钢制止回阀适用于压力1.6~25MPa 工作温度-29~+550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。

【不锈钢旋启式逆止阀H44W-16P/R/RL产品特点】H44W,H44H、H44Y 型旋启式钢制止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

【不锈钢旋启式逆止阀H44W-16P/R/RL性能参数】型号H44H-16C~250 H44W-16P~250工作压力（MPa） 1.6~25适用温度（℃）≤425≤550适用介质水、蒸汽、油品弱腐蚀性介质材料阀体、阀盖、阀瓣碳素钢铬镍钛不锈钢密封面碳钢堆焊铁基合金本体密封【不锈钢旋启式逆止阀H44W-16P/R/RL主要外形和连接尺寸】公称通径DN主要外形尺寸和连接尺寸L D D1 D2 b Z-d H H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I25 160 115 85 65 16 4-14 100 32 180 135 100 78 16 4-18 105 40 200 145 100 85 16 4-18 115 50 230 160 125 100 16 4-18 13565 290 180 145 120 18 4-18 14280 310 195 160 135 20 8-18 165100 350 215 180 155 20 8-18 180125 400 245 210 185 22 8-18 210150 480 280 240 210 24 8-23 233200 500 335 295 265 26 12-23 304250 550 405 355 320 30 12-25 348300 650 460 410 375 30 12-25 390350 750 520 470 435 34 16-25 430400 850 580 525 485 36 16-30 468H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I25 160 115 85 65 16 4-14 10032 180 135 100 78 16 4-18 10540 200 145 110 85 16 4-18 11550 230 160 125 100 20 4-18 16065 290 180 145 120 22 8-18 17580 310 195 160 135 22 8-18 185100 350 230 190 160 24 8-23 220125 400 270 220 188 28 8-25 248150 480 300 250 218 30 8-25 276200 550 360 310 278 34 12-25 350250 650 425 370 332 36 12-30 410300 750 485 430 390 40 16-30 430350 850 550 490 448 44 16-34 518400 950 610 550 505 48 16-34 560声明：本文中所有文字、数据、图片均只适用于参考，H44H、H44Y 型PN16~PN250 旋启式钢制止回阀性能参数、H44H、H44Y 型PN16~PN250 旋启式钢制止回阀结构尺寸参数、H44H、H44Y 型PN16~PN250 旋启式钢制止回阀价格等详情。

止回阀如何选型止回阀如何选型1. 为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2. 止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3. 一般在公称通经50mm的水平管道上都应选用立式升降止回阀；4. 直通式升降止回阀在水平管道和垂直管道上都可安装；5. 对于水泵进口管路，宜选用止回阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6. 升降式较旋启式密封性好，流体阻力大，卧式止回阀宜装在水平管道上，立式装在垂直管道上；7. 旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8. 旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa，而且DN也可以做到很大，最大可以达到2000mm以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

介质工作温度范围在 -196--800℃之间；9. 止回阀适用场合是低压大口径，而且安装场合受到限制；10. 蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；11. 隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN最大可以达到2000mm以上；12. 球形止回阀适用于中低压管路，可以制成大口径；13. 球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在 -101--150℃之间，其公称压力≤4.0MPa，公称通经范围在200—1200之间；14. 对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型；15. 对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀；16. 止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；1.泵出口止回阀的选型一般的泵站工程情况，对于泵出口止回阀的选择，应遵循以下原则；对泵出口管路口径较小的管路，即DN<50mm时，应选用升降式止回阀。

H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

【产品特点】1、体积小，重量轻，结构紧凑、维修方便2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭3、因速闭作用，可防止介质倒流4、阀体结构长度尺寸小，刚性好5、安全方便，可用于水平垂直两个方向安装【执行标准】1、法兰连接尺寸：GB/T1724.1-982、结构长度：GB/T12221-1989，ISO5752-82【性能参数】型号工作压力（MPa）适用温度（℃）适用介质阀体材料H76H-10C～401.0～4.0－29～425水、蒸汽、油品碳钢H76W-10P～251.0～2.5≤150硝酸类不锈钢H76Y-40P 4.0≤150硝酸类不锈钢HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸公称通径DN (mm)尺寸(mm)L H B1 B2200 230 550 540 600 250 250 630 600 700 300 270 690 650 740 350 290 780 710 800 400 310 860 770 870 450 330 910 830 920 500 350 980 900 1000公称通径DN (mm)尺寸(mm)L H B1 B2600 390 1070 1090 1250 700 430 1220 1200 1360 800 470 1320 1320 1480 900 510 1430 1420 1580 1000 550 1550 1550 1700 1200 630 1800 1780 1950 1400 710 1980 2000 2175【结构图片】。
