Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.(安全管理)单位:___________________姓名:___________________日期:___________________铁路线路维修换曲线钢轨施工组织及安全技术措施(新版)铁路线路维修换曲线钢轨施工组织及安全技术措施(新版)导语:做好准备和保护,以应付攻击或者避免受害,从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见,安全是目的,防范是手段,通过防范的手段达到或实现安全的目的,就是安全防范的基本内涵。
根据段换轨计划安排,车间为保值保量完成好此次换轨施工任务,在施工期间以一流的施工管理,创建一流的标准工地。
工作中牢固树立“安全第一”的思想,坚守各项施工安全之要求,特别是作业防护关,以确保行车与人身绝对安全。
为保证此项工作安全高效进行,特制定以下安全及技术措施。
一、加强现场施工组织:1、施工负责人:主任、书记2、工地负责人:区队长3、驻站防护员:舒细飞4、工地防护员:黄转运肖铭二、换轨地点导航仪品牌排名幽默笑话脱毛膏排行榜前10强1、换轨地点:大冶附属线k0+420一k0+620上下股,k0+800一k1+330上股2、施工项目:更换曲线钢轨、外观整理等。
三、各项安全保障技术措施。
1、行车安全防护保障工作:(1)防护员由经培训合格的职工担任,施工中设驻站防护员一名,工地防护员3名。
导航仪品牌排名幽默笑话脱毛膏排行榜前10强(2)防护员之间保持通讯施备的完好性,做到通话清晰、明确,来车及通过工地有记录。
(3)在区间办理线路封锁施工时,严格按照《安规》第2.2.7条之规定,站内封锁施工,按照《安规》第2.2.8条之规定设好防护。
更换钢轨作业指导书-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII更换钢轨作业1. 目的与要求目的:及时更换普通线路(道岔)和无缝线路缓冲区的重伤和折断钢轨,确保行车安全;要求:作业人员掌握要领,熟练操作。
2. 适用范围2.1 本作业指导书适用于线路养修作业。
2.2 本作业指导书适用于天窗点内作业。
3. 工具材料轨温计、道尺、30米钢卷尺、扳手、剁子、起道机、单轨车、吊轨车、(木枕地段加:钉道锤、撬棍、起钉垫、起钉器、木枕改道工具)、木杠棒、钢轨抬钳、小扁铲、油桶、扁油刷、铜质连接线。
4. 作业程序4.1 点名分工工班长组织职工列队点名,明确作业分工项目、内容及时间,所有职工均应按规定使用劳动保护用品。
4.2 安全预想4.2.1 封锁前准备工作必须按有关规定执行,不得做过头。
封锁完毕,放行列车必须符合放行列车条件。
4.2.2 在轨道电路区段作业,撬棍等金属长柄工具,应加绝缘套,工具在使用中要注意防止连电。
4.2.3 在电气化区段作业时,对电气化及信号装置的连接线,必须保持其正常连接;如需临时拆除时,应由设备管理单位配合,采取相应的安全措施后方准开工。
4.2.4 翻动钢轨或拨钢轨时,要指派业务熟悉、体力较好的人员进行,同时应喊号使动作一致。
作业中注意人身安全,除翻轨人员外,其他人不能站在钢轨两侧及附近,防止钢轨及撬棍伤人。
4.2.5 卸、运钢轨时,安放工料具时,应注意轨道电路,不得造成短路、串电,不得损坏电务设备,所使用的撬棍须有绝缘装置。
4.2.6 使用吊(单)轨车须在使用前向段调度进行预报,使用时按规定办理使用登记手续,设好防护。
每次运载不超过500公斤,短轨不超过8米。
4.3 工(机)具检查检查工(机)具的安全性能,禁止工(机)具等带病上道作业。
使用的工(机)具必须按照路局文件要求用反光漆(模)进行编号,以防止侵入限界或遗留在线路上。
4.4 设置防护4.4.1 驻站联络员提前40分钟到达车站办理登记手续,了解列车运行情况,及时通知现场防护员;4.4.2 现场防护员根据要求准备好防护标牌,按要求设置防护。

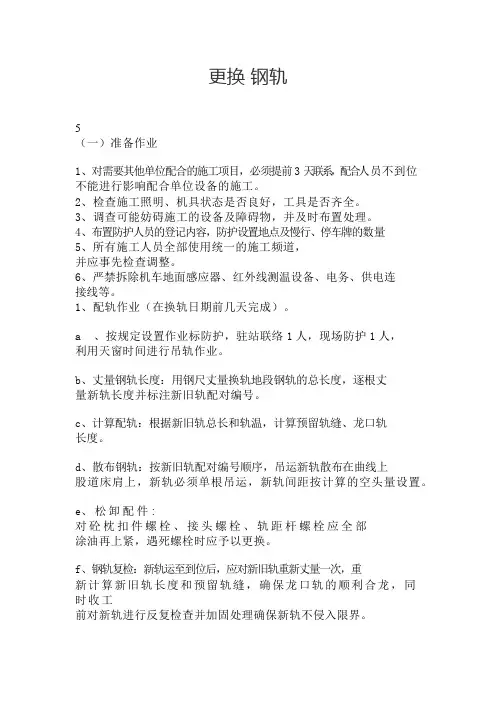

更换钢轨5(一)准备作业1、对需要其他单位配合的施工项目,必须提前3天联系,配合人员不到位不能进行影响配合单位设备的施工。
2、检查施工照明、机具状态是否良好,工具是否齐全。
3、调查可能妨碍施工的设备及障碍物,并及时布置处理。
4、布置防护人员的登记内容,防护设置地点及慢行、停车牌的数量5、所有施工人员全部使用统一的施工频道,并应事先检查调整。
6、严禁拆除机车地面感应器、红外线测温设备、电务、供电连接线等。
1、配轨作业(在换轨日期前几天完成)。
a 、按规定设置作业标防护,驻站联络1人,现场防护1人,利用天窗时间进行吊轨作业。
b、丈量钢轨长度:用钢尺丈量换轨地段钢轨的总长度,逐根丈量新轨长度并标注新旧轨配对编号。
c、计算配轨:根据新旧轨总长和轨温,计算预留轨缝、龙口轨长度。
d、散布钢轨:按新旧轨配对编号顺序,吊运新轨散布在曲线上股道床肩上,新轨必须单根吊运,新轨间距按计算的空头量设置。
e、松卸配件:对砼枕扣件螺栓、接头螺栓、轨距杆螺栓应全部涂油再上紧,遇死螺栓时应予以更换。
f、钢轨复检:新轨运至到位后,应对新旧轨重新丈量一次,重新计算新旧轨长度和预留轨缝,确保龙口轨的顺利合龙,同时收工前对新轨进行反复检查并加固处理确保新轨不侵入限界。
2、换轨作业A、按防护图设置防护。
B、封锁前不允许做准备工作。
(二)下道避车1、没有封锁前,线上测量钢轨长度及轨温人员在邻线来车必须停止作业,并注意本线来车,防止可能发生的工料、机具侵入限界和人身伤亡事故。
2、来车,下道避车时必须认真执行清道制度。
(三)封锁施工1 、接到封锁命令后,施工负责人和各组负责认必须在确认封锁命令号码、起止时间及封锁内容后,下达施工封锁命令、设置防护和组织施工。
2、由车间安排人员按防护图设置好防护,接好短路铜线(70mm2),在更换钢轨外端左右股相连,拆除影响换轨作业的轨距杆、防爬器等加强设备以及电务连接线等,立即用电动接头扳手和涂油机由异型轨46#(P43-P50)、47#(P50-P60)开始拆除连接零件,拆完异型轨后立即组织用吊轨车倒运异性轨至规定位置(20#岔后),然后其他人员立即由开始全面拆除线路连接零件,防止因松卸螺丝慢而阻碍换轨作业。

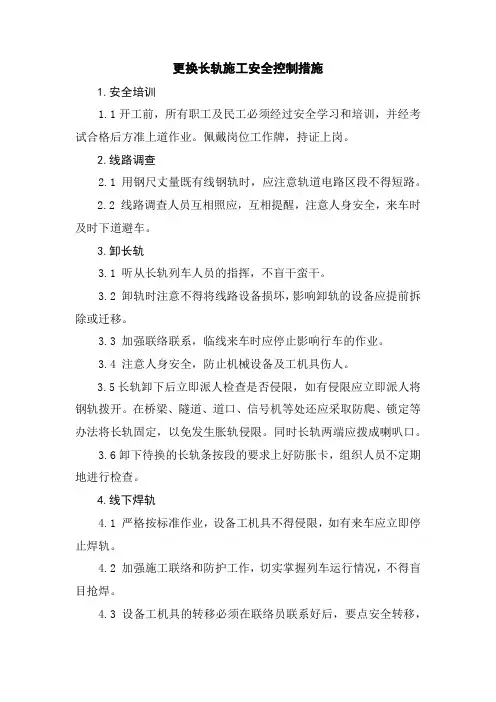

更换长轨施工安全控制措施1.安全培训1.1开工前,所有职工及民工必须经过安全学习和培训,并经考试合格后方准上道作业。
佩戴岗位工作牌,持证上岗。
2.线路调查2.1 用钢尺丈量既有线钢轨时,应注意轨道电路区段不得短路。
2.2 线路调查人员互相照应,互相提醒,注意人身安全,来车时及时下道避车。
3.卸长轨3.1 听从长轨列车人员的指挥,不盲干蛮干。
3.2 卸轨时注意不得将线路设备损坏,影响卸轨的设备应提前拆除或迁移。
3.3 加强联络联系,临线来车时应停止影响行车的作业。
3.4 注意人身安全,防止机械设备及工机具伤人。
3.5长轨卸下后立即派人检查是否侵限,如有侵限应立即派人将钢轨拨开。
在桥梁、隧道、道口、信号机等处还应采取防爬、锁定等办法将长轨固定,以免发生胀轨侵限。
同时长轨两端应拨成喇叭口。
3.6卸下待换的长轨条按段的要求上好防胀卡,组织人员不定期地进行检查。
4.线下焊轨4.1 严格按标准作业,设备工机具不得侵限,如有来车应立即停止焊轨。
4.2 加强施工联络和防护工作,切实掌握列车运行情况,不得盲目抢焊。
4.3 设备工机具的转移必须在联络员联系好后,要点安全转移,不得臆测行事。
4.4 焊好的钢轨应摆放稳固、捆扎牢固,所有设备架也应架设牢固,以防列车震动造成侵限。
4.5 钢轨焊接完毕后,应在焊头处回填石碴,防止焊接处高温胀轨。
4.6 严格遵守其他设备工具使用操作规程。
5.工程列车的开行及收卸料5.1熟悉并严格遵守《技规》、《行规》、《安规》、《事规》及各车站《站细》等规章制度。
5.2 在施工区间上下人及卸料时,严格控制速度,以防砸坏线路设备及伤人。
5.3 工程车上的材料堆码、捆扎牢固,不得偏载和超限。
5.4 加强联控、互控,特别是在夜间或隧道内施工时更应加强了望,勤鸣笛。
5.5 封锁后工程车或换轨车通过施工地段的行车速度不得超过15km/h,司机必须严格掌握。
5.6,工程车进入封锁区间应加强了望,勤鸣笛,在距离施工地点800米外一度停车,凭施工防护员引导信号方可进入施工地段。

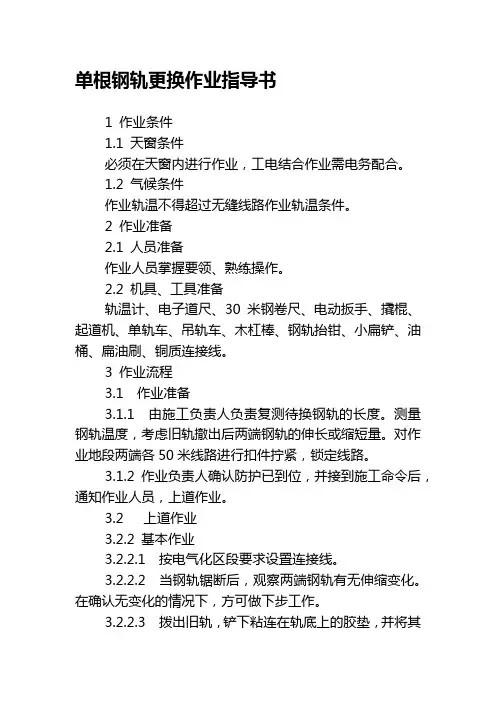

单根钢轨更换作业指导书1 作业条件1.1 天窗条件必须在天窗内进行作业,工电结合作业需电务配合。
1.2 气候条件作业轨温不得超过无缝线路作业轨温条件。
2 作业准备2.1 人员准备作业人员掌握要领、熟练操作。
2.2 机具、工具准备轨温计、电子道尺、30米钢卷尺、电动扳手、撬棍、起道机、单轨车、吊轨车、木杠棒、钢轨抬钳、小扁铲、油桶、扁油刷、铜质连接线。
3 作业流程3.1 作业准备3.1.1 由施工负责人负责复测待换钢轨的长度。
测量钢轨温度,考虑旧轨撤出后两端钢轨的伸长或缩短量。
对作业地段两端各50米线路进行扣件拧紧,锁定线路。
3.1.2 作业负责人确认防护已到位,并接到施工命令后,通知作业人员,上道作业。
3.2 上道作业3.2.2 基本作业3.2.2.1 按电气化区段要求设置连接线。
3.2.2.2 当钢轨锯断后,观察两端钢轨有无伸缩变化。
在确认无变化的情况下,方可做下步工作。
3.2.2.3 拨出旧轨,铲下粘连在轨底上的胶垫,并将其摆正在承轨槽上。
失效的胶垫应予以更换。
然后拨入新轨,将新轨拨至承轨槽中间,留好焊接轨缝,进行焊接及打磨。
3.2.2.4 撤除移动停车信号,取消封锁,并拆除纵向连接线,开通线路。
3.2.3 整理作业3.2.3.1 补齐所有扣件。
3.2.3.2 整正大胶垫,消灭扣件离缝。
3.2.3.3 全面复拧扣件螺栓,扣压力达规定。
3.3 验收3.3.1 由作业负责人组织,对作业后的线路回检,不符合要求的及时整改,确保作业后的线路达标。
4 质量控制要点(1) 联结零件齐全,状态符合要求。
(2) 轨底胶垫无歪斜,无失效。
(3) 轨道几何状态符合相关标准。
5安全控制要点5.1 按照分工机具与人一体化原则,确保定人机绑定负责制,并对照料具登记表进行签认。
5.2 由作业负责人或指定专人作业区段进行检查,确认无料具遗漏方可撤离。
5.3 下道后,由作业负责人或指定专人,核对料具登记表,并进行再确认。
5.4 翻动钢轨或拨钢轨时,要指派业务熟悉、体力较好的人员进行,同时应喊号使动作一致。
工程项目:铺设60Kg/m新钢轨工程地点:左线(DK121+855~DK151+855),右线(DK121+810~DK151+810)第册共 1 册编制单位:鹰潭工务机械段 2016 年 10 月日批准:南昌铁路局工务处 2016 年月日施工组织审核会签单二、工程概况.................................................................................................................................................. - 3 -(一)工程地点...................................................................................................................................... - 3 - (二)施工项目...................................................................................................................................... - 3 - (三)设备既有状况.............................................................................................................................. - 4 - 三、技术标准.................................................................................................................................................. - 4 -(一)钢轨.............................................................................................................................................. - 4 - (二)锁定轨温...................................................................................................................................... - 4 - (三)跨区间无缝线路单元轨条布置 ................................................................................................ - 4 - (四)纵向位移观测桩........................................................................................................................ - 5 - (五)焊接.............................................................................................................................................. - 6 - (六)现场胶接绝缘接头...................................................................................................................... - 7 - (七)线上料使用标准.......................................................................................................................... - 7 - (八)线路外观...................................................................................................................................... - 7 - (九)施工注意事项............................................................................................................................ - 7 -四、施工推进计划........................................................................................................................................ - 7 -五、路用车开行.............................................................................................................................................. - 7 -六、主要机械设备.......................................................................................................................................... - 8 -七、劳力组织.................................................................................................................................................. - 8 -八、施工作业程序........................................................................................................................................ - 10 -(一)长钢轨装运................................................................................................................................ - 10 - (二)卸长轨....................................................................................................................................... - 11 - (三)焊接钢轨(闪光焊)................................................................................................................ - 12 - (四)焊接(移动式气压焊轨车YHGQ-1200) ................................................................................. - 17 - (五)换铺长轨.................................................................................................................................... - 21 - (六)线路验收.................................................................................................................................... - 23 - 九、施工安全措施...................................................................................................................................... - 24 -(一)施工安全注意事项.................................................................................................................... - 24 - (二)防止钢轨轨面遗留机油等安全卡控措施 ................................................................................ - 24 - (三)租用机车安全卡控措施............................................................................................................ - 25 - (四)小型工机具上道使用安全卡控措施: .................................................................................... - 25 - (五)换轨施工防溜安全卡控措施.................................................................................................... - 27 - 十、劳动人身安全卡控措施...................................................................................................................... - 29 -(一)集队上、下班安全卡控措施.................................................................................................... - 29 - (二)龙口巡守人员人身安全卡控措施 ............................................................................................ - 30 - (三)作业人员人身安全卡控措施.................................................................................................... - 30 - 十一、突发事件预防与应急处置................................................................................................................ - 31 - (一)线路发生故障的防护办法........................................................................................................ - 31 -(二)换轨轨道车发生故障应急处置................................................................................................ - 31 - (三)焊轨车发生故障应急处置........................................................................................................ - 32 - 十二、施工组织机构.................................................................................................................................... - 32 - 十三、施工配合单位作业............................................................................................................................ - 33 - (一)工务配合作业............................................................................................................................ - 33 - 十四、五图一表............................................................................................................................................ - 33 -一、编制依据1.《关于新建九景衢铁路初步设计的批复》(铁总办函[2013]569号)。
