电缆长度计算表

电缆工程量计算规则计算式
在电缆工程中，需要对电缆的长度、数量、重量、截面积等参数进行计算，以便进行材料采购和施工计划的制定。

以下是电缆工程量计算规则中常用的计算式：
1. 电缆长度计算
电缆长度 = (线路长度 + 垂直距离)×2
2. 电缆截面积计算
电缆截面积 = (电流×电线电阻×电缆长度×系数)/(电压降×系数)
其中，系数取决于电缆类型和敷设方式，可以查看相关标准或者询问电缆厂家。

3. 电缆重量计算
电缆重量 = 电缆长度×单位长度重量
单位长度重量也可以根据电缆类型和规格查看相关标准或者询问电缆厂家。

4. 电缆数量计算
电缆数量 = 线路长度÷单条电缆长度
以上计算式只是电缆工程量计算规则中的一部分，具体计算方法还需要根据实际情况和标准要求进行调整。

同时，在施工过程中也需要注意安全问题和质量控制，以保证电缆的正常运行。

- 1 -。

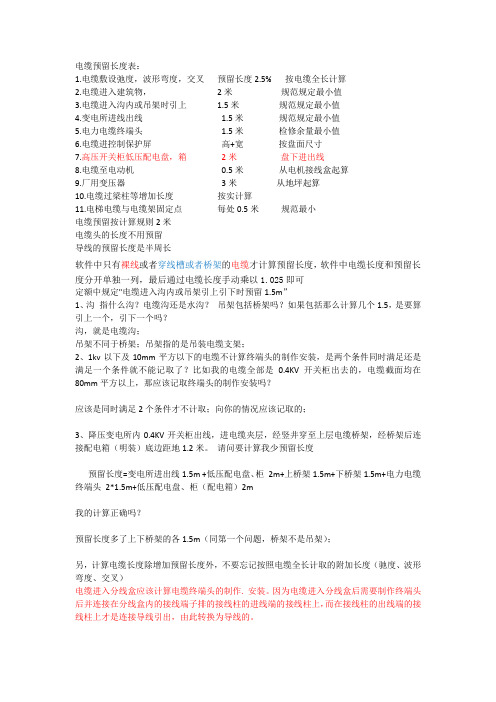

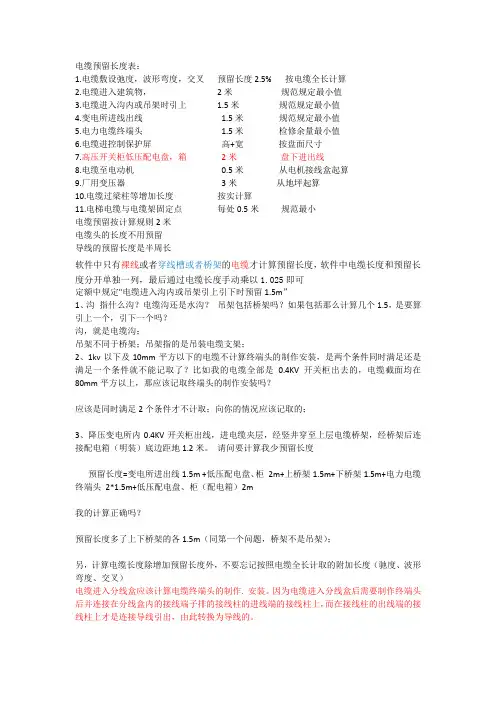

电缆预留长度表：1.电缆敷设弛度，波形弯度，交叉预留长度2.5% 按电缆全长计算2.电缆进入建筑物，2米规范规定最小值3.电缆进入沟内或吊架时引上 1.5米规范规定最小值4.变电所进线出线 1.5米规范规定最小值5.电力电缆终端头 1.5米检修余量最小值6.电缆进控制保护屏高+宽按盘面尺寸7.高压开关柜低压配电盘，箱2米盘下进出线8.电缆至电动机0.5米从电机接线盒起算9.厂用变压器3米从地坪起算10.电缆过梁柱等增加长度按实计算11.电梯电缆与电缆架固定点每处0.5米规范最小电缆预留按计算规则2米电缆头的长度不用预留导线的预留长度是半周长软件中只有裸线或者穿线槽或者桥架的电缆才计算预留长度，软件中电缆长度和预留长度分开单独一列，最后通过电缆长度手动乘以1.025即可定额中规定"电缆进入沟内或吊架引上引下时预留1.5m”1、沟指什么沟？电缆沟还是水沟？吊架包括桥架吗？如果包括那么计算几个1.5，是要算引上一个，引下一个吗？沟，就是电缆沟；吊架不同于桥架；吊架指的是吊装电缆支架；2、1kv以下及10mm平方以下的电缆不计算终端头的制作安装，是两个条件同时满足还是满足一个条件就不能记取了？比如我的电缆全部是0.4KV开关柜出去的，电缆截面均在80mm平方以上，那应该记取终端头的制作安装吗？应该是同时满足2个条件才不计取；向你的情况应该记取的；3、降压变电所内0.4KV开关柜出线，进电缆夹层，经竖井穿至上层电缆桥架，经桥架后连接配电箱（明装）底边距地1.2米。

请问要计算我少预留长度预留长度=变电所进出线1.5m +低压配电盘、柜2m+上桥架1.5m+下桥架1.5m+电力电缆终端头2*1.5m+低压配电盘、柜（配电箱）2m我的计算正确吗？预留长度多了上下桥架的各1.5m（同第一个问题，桥架不是吊架）；另，计算电缆长度除增加预留长度外，不要忘记按照电缆全长计取的附加长度（驰度、波形弯度、交叉）电缆进入分线盒应该计算电缆终端头的制作. 安装。

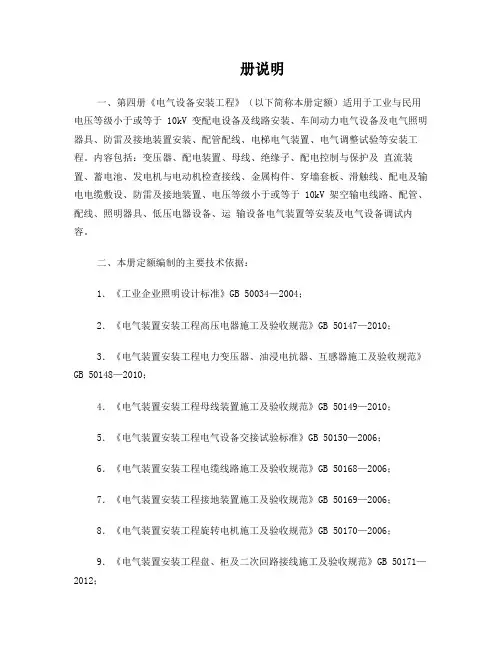

册说明一、第四册《电气设备安装工程》（以下简称本册定额）适用于工业与民用电压等级小于或等于 10kV 变配电设备及线路安装、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。

内容包括：变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压等级小于或等于 10kV 架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。

二、本册定额编制的主要技术依据：1．《工业企业照明设计标准》GB 50034—2004；2．《电气装置安装工程高压电器施工及验收规范》GB 50147—2010；3．《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148—2010；4．《电气装置安装工程母线装置施工及验收规范》GB 50149—2010；5．《电气装置安装工程电气设备交接试验标准》GB 50150—2006；6．《电气装置安装工程电缆线路施工及验收规范》GB 50168—2006；7．《电气装置安装工程接地装置施工及验收规范》GB 50169—2006；8．《电气装置安装工程旋转电机施工及验收规范》GB 50170—2006；9．《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171—2012；10．《电气装置安装工程蓄电池施工及验收规范》GB 50172—2012；11．《建筑物防雷工程施工与质量验收规范》GB 50601—2010；12．《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》GB 50173—2012；13．《电气装置安装工程低压电器施工及验收规范》GB 50254—96；14．《电气装置安装工程电力变流设备施工及验收规范》GB 50255—96；15．《电气装置安装工程起重机电气装置施工验收规范》GB 50256—96；16．《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB 50257—96；17．《建筑电气工程施工质量验收规范》GB 50303—2011；18．《民用建筑电气设计规范》JGJ 16—2008；19．《全国统一安装工程预算定额》GYD—202—2000。

75个电气计算excel表格Excel表格是一种非常实用的电子表格软件，能够帮助我们简化复杂的计算和数据处理工作。

在电气工程领域，也有许多常见的计算需求，比如电线尺寸计算、电路电压降计算等。

为了方便工程师和学习者进行电气计算，本文将介绍75个电气计算Excel表格，帮助读者提高工作效率。

一、电线尺寸计算1. 线规计算表格：根据电流和导线长度，计算所需的线规（电线截面积）。

2. 电压降计算表格：根据电流、导线长度和电阻率，计算电线的电压降。

3. 电缆尺寸计算表格：根据电流、电缆长度和电缆电阻，计算所需的电缆尺寸。

4. 最大载流量表格：根据导线材料和环境温度，给出不同线规导线的最大载流量。

5. 三相电容电流表格：根据三相电容电流公式，计算给定电压和电容的电流。

二、电路计算6. 平衡三相负载计算表格：根据三相负载的功率和功率因数，计算三相电流和总负载功率。

7. 电阻电容并联计算表格：给定电阻和电容值，计算并联电路的等效电阻和等效电容。

8. 电流分配计算表格：根据电流的分配比例和总电流，计算各个分支电路中的电流。

9. 电源容量计算表格：根据负载功率和电源电压，计算所需的电源容量。

10. 电路电压计算表格：根据电流、电阻和电源电压，计算电路中的电压。

三、照明设计计算11. 照明亮度计算表格：根据照明灯具的光源和照明面积，计算照明亮度。

12. 照明功率密度计算表格：给定照明面积和所需照明亮度，计算所需的照明功率密度。

13. 照明电流计算表格：根据照明灯具的功率和电源电压，计算照明电流。

14. 照明电阻计算表格：根据照明电压和照明电流，计算照明电阻。

15. 照明传感器布置表格：根据照明感应范围和灯具布置情况，计算照明传感器的布置数量和位置。

四、电机参数计算16. 电机功率因数计算表格：根据实际功率和视在功率，计算电机的功率因数。

17. 电机效率计算表格：根据输入功率和输出功率，计算电机的效率。

18. 电机功率计算表格：根据电流、电压和功率因数，计算电机的功率。

起动时允许压降 : 5081 7748 # 3839 5563 # 2910 4315 # 2158 3103 # 1746 1703 # 1018 1271 # 819 934 # 616 649 # 421 474 # 301 396 # 280 # # # # # # # # # # 5231 7575 3965 5880 2940 4244 2369 2330 1376 1740 1102 1280 828 888 566 647 404 544 376 # # # # # # # # # #
1111 633 814 523 665 434 543 352 446 299 334 # 230 277 # # # # # #
1346 745 985 604 806 500 657 406 540 343 405 263 336 # 218 277 # # # # # # #
1601 859 1169 683 958 564 779 459 641 386 482 295 400 245 330 # 210 278 # # # # # # # #
70 2 x 492.0 381.8 0.1550 0.0390 34.0 2x 54 2x
95 2 x 596.0 462.5 0.1145 0.0385 38.0 2x 70 2x
120 692.0 537.0 0.0905 0.0385 41.0 70
电缆载流量 (30℃) ℃ 校正系数0.8 电缆在户外桥架内敷设 (校正系数 x 0.97) 校正系数 单位长度电缆阻抗 [OHM/km] 单位长度电缆感抗 [OHM/km] 电缆外径 [mmD] 保护管尺寸 [mm]
电动机功率 [kW] 0.75
起动 效率 功率因数 功率因 [%] 75.0 [%] 80.0 [%] 77.0

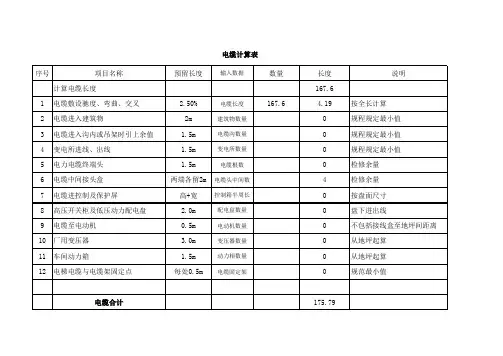

电缆计算表
序号项目名称预留长度输入数据数量长度说明计算电缆长度167.6
1电缆敷设驰度、弯曲、交叉 2.50%电缆长度167.6 4.19按全长计算
2电缆进入建筑物2m建筑物数量0规程规定最小值
3电缆进入沟内或吊架时引上余值 1.5m电缆沟数量0规程规定最小值
4变电所进线、出线 1.5m变电所数量0规程规定最小值
5电力电缆终端头 1.5m电缆根数0检修余量
6电缆中间接头盒两端各留2m电缆头中间数4检修余量
7电缆进控制及保护屏高+宽控制箱半周长0按盘面尺寸
8高压开关柜及低压动力配电盘 2.0m配电盘数量0盘下进出线
9电缆至电动机0.5m电动机数量0不包括接线盒至地坪间距离10厂用变压器 3.0m变压器数量0从地坪起算
11车间动力箱 1.5m动力相数量0从地坪起算
12电梯电缆与电缆架固定点每处0.5m电缆固定架0规范最小值
电缆合计175.79。

一、水平线缆的长度计算按照PDS的水平线缆长度计算公式计算水平线缆长度就算公式：C=[0.55（L+S）+6]（I/O）m总长度=∑Ci i=1式中：m为楼层数；C为每层楼的用线量；I/O为每层楼配线架连接的信息点；L为配线架连接最远信息点的距离；S为配线架连接最远信息点的距离。

二、按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量即：线槽的横截面积=水平线截面积之和X3关键同轴电缆的结构与特性及质量检测方法关键同轴电缆的结构与特性及质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

（1）金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

（2）铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

（3）编织网与铝塑复合带纵包组合。

电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/3 00/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

测量表计线圈的内阻，默认为0.02，可根据实际表计内阻进行调
A= 11.644 mm2
相星形接线）
许负荷=（二次容量/额定电流的平方）。
.02，可根据实际表计内阻进行调整。
许负荷=（二次容量/额定电流的平方）。
30VA
.02，可根据实际表计内阻进2，可根据实际表计内阻进行调
L= 232.56 m 二、电缆截面计算 Zxu= Zcj= Zc= L= 1.2 Ω 0.02 Ω 0.05 Ω 750 m
电流互感器在某一准确级下允许负荷=（二次容量/额定电流的平 接触电阻，取0.05~0.1Ω CT至测量表计的电缆允许长度 电缆截面mm2，2.5或4或6
电流回路电缆长度及截面选择（三相星形接线） 一、电缆长度计算 I= VA= Zxu= Zcj= Zc= A= 5A 20 VA 0.8 Ω 0.02 Ω 0.1 Ω 6 mm2 电流互感器二次额定电流，1A或5A。 电流互感器二次容量
电流互感器在某一准确级下允许负荷=（二次容量/额定电流的平 接触电阻，取0.05~0.1Ω 电缆截面mm2，2.5或4或6 CT至测量表计的电缆允许长度

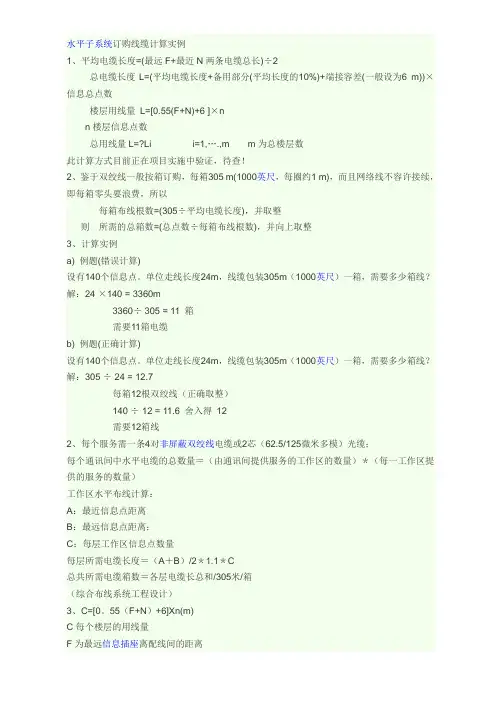

水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L=?Li i=1,….,m m为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。

单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷ 305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。

单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷ 24 = 12.7每箱12根双绞线（正确取整）140 ÷ 12 = 11.6 舍入得12需要12箱线2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

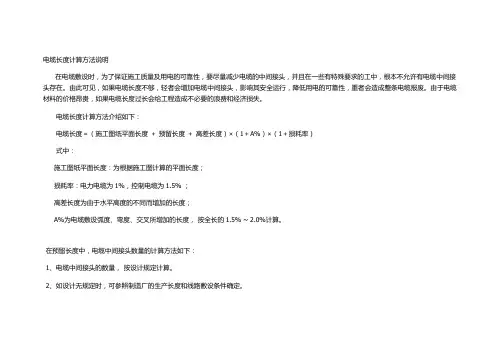

电缆长度计算方法说明在电缆敷设时，为了保证施工质量及用电的可靠性，要尽量减少电缆的中间接头，并且在一些有特殊要求的工中，根本不允许有电缆中间接头存在。

由此可见，如果电缆长度不够，轻者会增加电缆中间接头，影响其安全运行，降低用电的可靠性，重者会造成整条电缆报废。

由于电缆材料的价格昂贵，如果电缆长度过长会给工程造成不必要的浪费和经济损失。

电缆长度计算方法介绍如下：电缆长度＝（施工图纸平面长度＋预留长度＋高差长度）×（1＋A%）×（1＋损耗率）式中：施工图纸平面长度：为根据施工图计算的平面长度；损耗率：电力电缆为1%，控制电缆为1.5% ；高差长度为由于水平高度的不同而增加的长度；A%为电缆敷设弧度、弯度、交叉所增加的长度，按全长的1.5% ~ 2.0%计算。

在预留长度中，电缆中间接头数量的计算方法如下：1、电缆中间接头的数量，按设计规定计算。

2、如设计无规定时，可参照制造厂的生产长度和线路敷设条件确定。

3、如果设计无规定时，也可按下列方法计算：n=（L/l）-1n------中间接头的个数（个）；L-------电缆敷设长度（m）；l------每段电缆平均长度（m）；平均长度可按表2参数确定。

电缆采购订货说明1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

0 291 4590 轴重
0.00 3338.64 27089.42 22808.00 91945.02 114753.02
114.75
长度（m)
总重量kg 0 0 0 0
0
0 0 0 铜240 铜300
0
0
0 0 0 0 0 0 0 0 0 0 0 0 0 0 铝240 铝120
高低压电缆总重 量
型号
0.6/1kv 4芯 交联聚乙烯绝 缘(钢带铠装) 聚氯乙烯/聚 乙烯护套电力 电缆 非铠装电力电 缆近似重量 YJV（kg/km） kg/m 1.208 1.612 2.057 2.883 3.914 4.902 6.033 7.526 9.781 12.184 0 0.6/1kv 4+1 芯交联聚乙烯 绝缘聚氯乙烯 /聚乙烯护套 预制分支电力 电缆 电力电缆近似 重量 YDF-ZRYJV （kg/km） 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 长度 重量 铠装电力电缆近 似重量 YJV22(kg/km) 1519 1957 2759 3678 4832 5906 7186 8807 11268 13824 kg/m 1.519 1.957 2.759 3.678 4.832 5.906 7.186 8.807 11.268 13.824
标称截面 （mm2)
4*25 4*35 4*50 4*70 4*95 4*120 4*150 4*185 4*240 4*300
1208 1612 2057 2883 3914 4902 6033 7526 9781 12184型号标称截面 （mm2)
长度
重量
kg/m 1.408 1.807 2.479 3.483 4.677 5.971 7.021 1146 0 0 0 0 0 3153 1613.57 0.00 0.00 0.00 0.00 0.00 22137.21

电缆计算口诀表在电缆计算中，口诀表是一种非常有用的工具。

它能够帮助我们在计算电缆的参数时更加快捷和准确。

下面是一些常用的电缆计算口诀表，希望能对大家有所帮助。

1. 电缆截面积计算口诀：电缆截面积（mm²）=导体直径（mm）×导体直径（mm）×0.785。

2. 电缆直径计算口诀：电缆直径（mm）=导体直径（mm）+绝缘层厚度（mm）×2。

3. 电缆电阻计算口诀：电缆电阻（Ω/km）=电阻率（Ω·mm²/m）×电缆长度（km）/电缆截面积（mm²）。

4. 电缆电容计算口诀：电缆电容（μF/km）=电容率（μF/m）×电缆长度（km）/电缆截面积（mm²）。

5. 电缆绝缘电阻计算口诀：电缆绝缘电阻（MΩ·km）=绝缘电阻率（MΩ·m）×电缆长度（km）/电缆截面积（mm²）。

6. 电缆电感计算口诀：电缆电感（μH/m）=电感系数（μH/m）×电缆长度（m）。

7. 电缆功率损耗计算口诀：电缆功率损耗（W）=电缆电阻（Ω/km）×电流（A）×电缆长度（km）。

8. 电缆短路电流计算口诀：电缆短路电流（A）=电源电压（V）/（电缆阻抗（Ω/km）×电缆长度（km））。

9. 电缆过载能力计算口诀：电缆过载能力（A）=（电缆截面积（mm²）×电流载荷比（A/mm²））/安全系数。

10. 电缆额定电流计算口诀：电缆额定电流（A）=电缆过载能力（A）/综合载荷系数。

以上是一些常用的电缆计算口诀表，它们可以帮助我们在进行电缆参数计算时更加方便和快捷。

但是在使用这些口诀表的时候，我们也需要注意一些事项。

我们需要保证输入的数据准确无误。

只有在数据准确的基础上，我们才能得到准确的计算结果。

我们需要注意单位的转换。

在进行计算时，如果使用的是不同的单位，就需要进行单位换算，确保计算结果的一致性。

一、水平线缆的长度计算按照PDS的水平线缆长度计算公式计算水平线缆长度就算公式：C=[0.55（L+S）+6]（I/O）m总长度=∑Ci i=1式中：m为楼层数；C为每层楼的用线量；I/O为每层楼配线架连接的信息点；L为配线架连接最远信息点的距离；S为配线架连接最远信息点的距离。

二、按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量即：线槽的横截面积=水平线截面积之和X3关键同轴电缆的结构与特性及质量检测方法关键同轴电缆的结构与特性及质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

（1）金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

（2）铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

（3）编织网与铝塑复合带纵包组合。

电缆允许长度计算方法1、末端允许电压降（Vd）百分数≤5%2、 Vd代表电压降： Vd=K × I × L × V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：电压降参数（V/A.m）K：三相四线K=√3；单相 K=1单相时允许电压降：Vd=220V × 5%=11V三相时允许电压降：Vd=380V × 5%=19V3、主电缆允许长度计算公式：单相L= 11/1 × V0 三相L=19/√3 × I × V04、例：A、主电缆10mm2，计算电流61A，电压降V0=2.0 × 10-3V/A.m三相允许长度L=19/√3 × 61 x 2 × 10-3=90mB、主电缆70mm2，计算电流199A，电压降V0=0.36 × 10-3V/A.m三相允许长度L=19/√3 × 199 × 0.36 × 10-3=152m附：电力电缆参数表0.6/1KV单芯PVC/PVC电力电缆参数导线绝缘厚度mm 外套厚度mm外径(约)mm重量(约)kg/km交流试验电压kv/5min最大导线电阻(20℃)◎◎◎◎额定电流A◎◎◎◎额定电流A电压降(V/A.m)×103标称横截面积mm2形状和结构直径mm10圆形紧密绞线3.7 1.0 1.49.0150 3.5 1.837161 2.016 4.7 1.0 1.410.0215 3.5 1.159481 1.3 25 5.9 1.2 1.411.3310 3.50.7271221050.84 357.0 1.2 1.412.3410 3.50.5241511300.63 508.5 1.4 1.414.0570 3.50.3871831580.49 7010.1 1.1 1.415.7770 3.50.2682311990.36 9511.7 1.6 1.718.41,030 3.50.1932842450.29 12013.2 1.6 1.719.81,280 3.50.1533272820.24 15014.7 1.8 1.822.81,590 3.50.1243683170.21 18516.4 2.0 1.825.11,950 3.50.0991*******.19 24018.6 2.2 1.828.52,490 3.50.0754*******.16 30020.8 2.4 2.132.03,140 3.50.06016065220.15 40024.1 2.6 2.235.44,140 3.50.0470*******.131 50026.9 2.8 2.340.05,140 3.50.03668547360.120 63030.2 2.8 2.446.06,440 3.50.028*********.111 80034.8 2.8 2.650.08,450 3.50.0221120610400.104 1,00039.0 2.8 2.652.010,600 3.50.0176137912200.098。

表：电缆敷设的附加长度
序号
项目
预留长度(附加)
说明
1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算
2 电缆进入建筑物 2.0m 规范规定最小值
3 电缆进入沟内或吊架时引上(下)预留 1.5m 规范规定最小值
工程量计算规则规定的电缆敷设的附加预留长度（见下表）是按照规范的要求对必须预留或宜发生预留的情况进行规定的。
通常情况下，表中的各预留长度可按设计涉及的内容（如进建筑物、进盘、箱、柜、电缆终端头预留等）同时计算，除实际工程中由于场地、空间等原因无法预留不计算预留长度外，其余均应按规定计算，但当实际预留长度超出规定长度时，超出部分只计算主材费。
7 电缆进控制、保护屏及模拟盘等 高+宽 按盘面尺寸
8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线
9 电缆至电动机 0.5m 从电机接线盒起算
10 厂用变压器 3.0m 从地坪起算
11 电缆绕过梁柱等增加长度 按实计算 按被绕物的断面情况计算增加长度
12 电梯电缆与电缆架固定点 每处0.5m 规范最小值
4 变电所进线、出线 1.5m 规范规定最小值
5 电力电缆终端头 ຫໍສະໝຸດ 1.5m 检修余量最小值 6 电缆中间接头盒 两端各留2.0m 检修余量最小值
