血糖仪原理设计及开发方案详解

血糖仪工作原理
血糖仪是一种用于测量血液中葡萄糖水平的医疗设备。

它的工作原理基于电化学检测技术，主要分为以下几个步骤：
1. 血液采样：使用血糖试纸或血糖测试条获得患者的血液样本。

这些试纸通常含有化学试剂，可与血液中的葡萄糖发生反应。

2. 试纸插入：将试纸插入血糖仪的插槽或指定位置。

一些血糖仪还可以通过无线连接与智能手机或电脑交互。

3. 电化学反应：一旦试纸插入仪器，仪器内部的电化学传感器开始与试纸上的化学试剂发生反应。

这种反应通常涉及葡萄糖氧化酶或葡萄糖脱氢酶，它们会使葡萄糖与试纸上的其他物质发生反应。

4. 电流测量：血糖仪通过测量电流来确定葡萄糖水平。

在电化学反应中，葡萄糖的浓度与电流的强度成正比。

仪器会测量试纸上的电流并将结果转换为血糖水平显示。

5. 结果显示：最后，仪器会在屏幕上显示测得的血糖水平。

一些血糖仪还具有存储和追踪功能，可以记录多个测量结果并生成血糖曲线。

血糖仪的工作原理基于精确的化学反应和电流测量技术，为患者提供了方便和准确的血糖监测方法。

这种技术的发展使得患者可以更好地掌控自己的血糖状况，并及时采取相应的治疗措施。

血糖监测技术的研究及开发一、引言血糖监测技术的研究及开发是医疗健康领域中的一个重要方向。

由于当今社会人们生活方式的改变，导致糖尿病患者日益增多。

糖尿病对人体健康的危害很大，比如可能导致肾脏、视网膜、神经系统等严重的损伤。

所以，糖尿病的早期诊断和监测显得尤为重要。

本文将就血糖监测技术的研究及开发进行探讨。

二、血糖监测技术的原理目前血糖监测技术的主要原理是基于电化学测试法，其中电化学传感器是目前常用的血糖监测器件，也是最精准的测量方法。

在电化学方面，主要是电子的转移和离子在电解质溶液中的传输，其中离子传输的速率取决于测试部分距离的大小和离子的大小等。

由于电化学传感器被广泛应用于体内传感器和生化检测的领域，所以对于制造电化学传感器来说掌握电化学过程的规律是很重要的。

三、血糖监测技术的分类1. 传统血糖监测技术传统血糖监测技术主要是依靠人体自身的化学反应，如利用指尖抽血的方式通过试纸和电磁波等方法来检测血糖值。

虽然方法简单，但缺点也很明显，比如误差率较大、不方便携带等。

2. 无创血糖监测技术无创血糖监测技术的研究方向主要是以无创式监测为主，比如激光显微镜检测等。

无创血糖监测技术的优点比传统血糖监测技术更加明显，即测试更加便捷、更加安全、可重复性更好等。

3. 生物传感器生物传感器是目前研究比较活跃的领域，生物传感器可以根据生物体的特异性来检测血糖值。

生物传感器的优点是更具有可扩展性、更具有精确度、不容易受到外部干扰等。

四、血糖监测技术的发展趋势1. 自动化程度更高随着健康医疗领域的发展，未来血糖监测技术将会朝着自动化程度更高的方向发展，即只需要流程简单的操作，就可以自动完成血糖监测过程。

2. 可穿戴智能设备随着硬件技术的进步，未来血糖监测设备将会变得更加智能化、更加便携。

例如市场上现有的产品，如智能手环和血糖仪等，在完善自己的同时，也将为用户提供越来越多的方便。

3. 数据共享平台未来，有望建立起一个包括糖尿病设备、个人用品、与照护人员相关的应用和服务、医疗资源等的全方位血糖管理网络。

电子血糖仪工作原理详解电子血糖仪是一种用于监测血液中葡萄糖浓度的设备，广泛应用于糖尿病患者的日常血糖监测。

它的工作原理是基于电化学传感技术，通过测量血液中的电流或电压变化来获取血液中的葡萄糖浓度。

本文将详细介绍电子血糖仪的工作原理。

一、电化学传感原理电子血糖仪采用电化学传感原理来测量血液中的葡萄糖浓度。

在电化学传感原理中，使用了一种叫做葡萄糖氧化酶（GOx）的生物酶。

GOx可以将血液中的葡萄糖与氧气反应，产生一种叫做葡萄糖酸的物质。

同时，该反应会产生电子，通过导体传递到电极上，从而形成电流或电压信号。

二、血液采样过程在使用电子血糖仪之前，首先需要进行血液采样。

一般来说，电子血糖仪使用血液采样针进行采样，采样针通过一次性使用的采血棉棒与仪器连接。

当将血液采样针插入皮肤后，血液会被吸出并被采血棉棒吸附。

然后，将采血棉棒插入电子血糖仪中，开始进行测量。

三、测量过程在进行测量时，电子血糖仪会将采血棉棒中吸附的血液与葡萄糖测试试纸上的葡萄糖氧化酶接触。

葡萄糖氧化酶会将血液中的葡萄糖与氧气反应，产生葡萄糖酸和电子。

随后，电子会通过电极传递到电子血糖仪中，并被转化成电流或电压信号。

电子血糖仪会根据电流或电压信号的强度来计算血液中的葡萄糖浓度。

通常，电子血糖仪中会内置一个微处理器，用来将电流或电压信号转换成可读取的葡萄糖浓度数值。

用户可以通过仪器上的显示屏或其他输出接口来查看测量结果。

四、需注意事项在使用电子血糖仪时，有一些需要注意的事项。

首先，使用前请确保电子血糖仪的电池电量充足，以免影响测量结果。

其次，使用血液采样针时，请按照说明书的指示进行正确使用，避免产生不必要的伤害。

此外，还需注意仪器和测试试纸的保存条件，以保持其良好的工作状态。

总结：电子血糖仪是通过电化学传感原理来测量血液中的葡萄糖浓度的设备。

它使用血液采样针采集血液样本，并通过葡萄糖氧化酶的作用，将血液中的葡萄糖转化为电流或电压信号。

通过分析信号强度，电子血糖仪可以得出血液中的葡萄糖浓度，并将结果显示给用户。

血糖测定仪原理
血糖测定仪（血糖仪）是一种用于测量人体血液中葡萄糖浓度的设备。

其工作原理是基于电化学或光学测量技术。

电化学血糖仪的工作原理是通过在电极上施加电压，将葡萄糖氧化成葡萄糖酸和电子。

通过测量电极上电子的流动情况，就可以间接地得出葡萄糖浓度。

电化学血糖仪通常由三个电极组成：工作电极、对比电极和参比电极。

工作电极用于催化葡萄糖的氧化反应，对比电极用于测量电流的大小，参比电极用于提供一个稳定的基准电位。

光学血糖仪的工作原理是利用葡萄糖分子与特定试剂的反应，产生可见光的变化。

通常，一部光学血糖仪由两个主要部分组成：一束光源和一个光电传感器。

光源会射出一束光线穿过样本中的血液，并被光电传感器接收。

葡萄糖的存在会改变光线的吸收或散射特性，从而引起光电传感器输出信号的变化。

通过测量输出信号的强度，可以推断出血液中葡萄糖的浓度。

无论是电化学血糖仪还是光学血糖仪，都需要事先校准，即通过对已知血糖浓度样本的测量来建立一个测量结果与血糖浓度之间的关系模型。

校准过程是确保血糖仪准确性的关键。

血糖仪通常配备了一个显示屏，可以直接显示测量结果，并且可以将测量结果存储在内部存储器或连接到电脑或智能手机等设备上进行进一步分析和管理。

血糖仪的使用简便快捷，能够提供及时的血糖监测结果，对于糖尿病患者的日常血糖控制非常重要。

然而，由于个体差异和
外界因素的影响，血糖仪并非绝对准确，使用时仍需要结合临床判断，并定期进行校准和维护。

如果测量结果与自身感觉或其他测量方式有明显差异，应及时咨询医生。

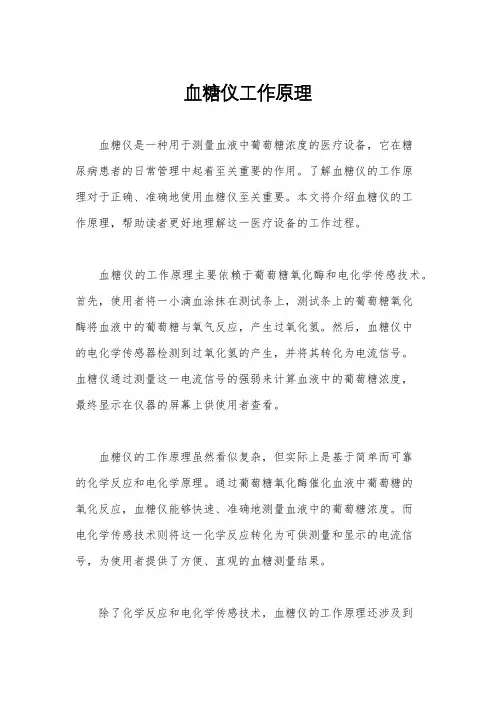

血糖仪工作原理血糖仪是一种用于测量血液中葡萄糖浓度的医疗设备，它在糖尿病患者的日常管理中起着至关重要的作用。

了解血糖仪的工作原理对于正确、准确地使用血糖仪至关重要。

本文将介绍血糖仪的工作原理，帮助读者更好地理解这一医疗设备的工作过程。

血糖仪的工作原理主要依赖于葡萄糖氧化酶和电化学传感技术。

首先，使用者将一小滴血涂抹在测试条上，测试条上的葡萄糖氧化酶将血液中的葡萄糖与氧气反应，产生过氧化氢。

然后，血糖仪中的电化学传感器检测到过氧化氢的产生，并将其转化为电流信号。

血糖仪通过测量这一电流信号的强弱来计算血液中的葡萄糖浓度，最终显示在仪器的屏幕上供使用者查看。

血糖仪的工作原理虽然看似复杂，但实际上是基于简单而可靠的化学反应和电化学原理。

通过葡萄糖氧化酶催化血液中葡萄糖的氧化反应，血糖仪能够快速、准确地测量血液中的葡萄糖浓度。

而电化学传感技术则将这一化学反应转化为可供测量和显示的电流信号，为使用者提供了方便、直观的血糖测量结果。

除了化学反应和电化学传感技术，血糖仪的工作原理还涉及到精密的仪器设计和制造。

血糖仪需要具有高灵敏度的传感器和精准的电子元件，以确保对血糖浓度的准确测量。

同时，血糖仪的设计还需要考虑使用者的便利性和舒适度，例如采用便携式设计和易于操作的界面，以方便糖尿病患者在日常生活中进行血糖监测。

总的来说，血糖仪的工作原理是基于葡萄糖氧化酶和电化学传感技术的化学反应和电流信号转换。

通过这一原理，血糖仪能够快速、准确地测量血液中的葡萄糖浓度，为糖尿病患者的日常管理提供了重要的帮助。

了解血糖仪的工作原理有助于使用者更好地理解和信任这一医疗设备，从而更好地管理自己的血糖水平，提高生活质量。

希望本文能够帮助读者更好地理解血糖仪的工作原理，从而更加自信和准确地使用这一医疗设备。

血糖测量是糖尿病患者日常管理中的重要环节，准确的血糖测量结果能够帮助使用者及时调整饮食和药物治疗，预防并发症的发生，提高生活质量。

血糖仪的工作原理虽然复杂，但通过简单的化学反应和电化学传感技术，它能够为糖尿病患者提供准确、可靠的血糖测量结果，成为他们日常管理中的得力助手。

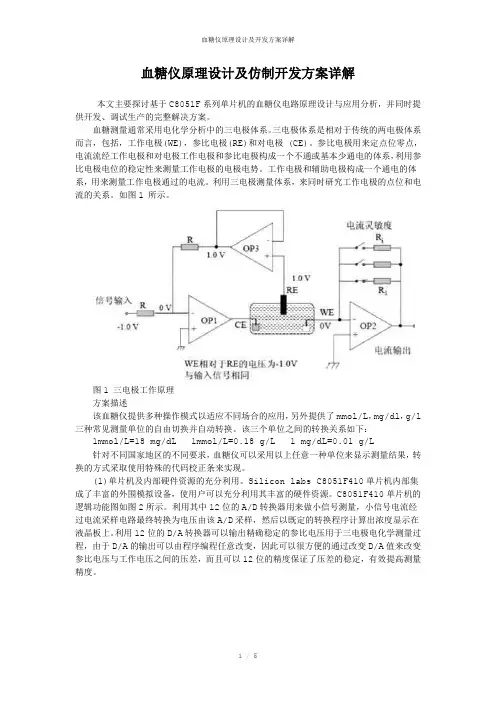

血糖仪原理设计及仿制开发方案详解本文主要探讨基于C8051F系列单片机的血糖仪电路原理设计与应用分析，并同时提供开发、调试生产的完整解决方案。

血糖测量通常采用电化学分析中的三电极体系。

三电极体系是相对于传统的两电极体系而言，包括，工作电极(WE)，参比电极(RE)和对电极 (CE)。

参比电极用来定点位零点，电流流经工作电极和对电极工作电极和参比电极构成一个不通或基本少通电的体系，利用参比电极电位的稳定性来测量工作电极的电极电势。

工作电极和辅助电极构成一个通电的体系，用来测量工作电极通过的电流。

利用三电极测量体系，来同时研究工作电极的点位和电流的关系。

如图1 所示。

图1 三电极工作原理方案描述该血糖仪提供多种操作模式以适应不同场合的应用，另外提供了mmol/L，mg/dl，g/l 三种常见测量单位的自由切换并自动转换。

该三个单位之间的转换关系如下：1mmol/L=18 mg/dL 1mmol/L=0.18 g/L 1 mg/dL=0.01 g/L针对不同国家地区的不同要求，血糖仪可以采用以上任意一种单位来显示测量结果，转换的方式采取使用特殊的代码校正条来实现。

(1)单片机及内部硬件资源的充分利用。

Silicon labs C8051F410单片机内部集成了丰富的外围模拟设备，使用户可以充分利用其丰富的硬件资源。

C8051F410单片机的逻辑功能图如图2所示。

利用其中12位的A/D转换器用来做小信号测量，小信号电流经过电流采样电路最终转换为电压由该A/D采样，然后以既定的转换程序计算出浓度显示在液晶板上。

利用12位的D/A转换器可以输出精确稳定的参比电压用于三电极电化学测量过程，由于D/A的输出可以由程序编程任意改变，因此可以很方便的通过改变D/A值来改变参比电压与工作电压之间的压差，而且可以12位的精度保证了压差的稳定，有效提高测量精度。

图2 C8051F410逻辑功能图温度传感器用于采集温度信号，做温度补偿[4]。

血糖仪的设计与制作第一章：引言血糖仪是一种测量人体血糖的医疗设备，它通过血液样本来测量血糖浓度，同时对糖尿病患者的监测及管理提供了很好的帮助。

随着科技的发展，血糖仪也变得更加智能化和便携化，用户可以更方便地测量和监测自己的血糖水平。

在本文中，我们将介绍血糖仪的设计与制作。

第二章：血糖仪的原理与设计要求血糖仪是基于葡萄糖脱氢酶的反应原理进行测量的。

它通常由血糖试纸、血糖仪和采血装置组成。

用户将从采血装置采集的血液放置在血糖试纸上，血糖试纸会检测血液中的葡萄糖浓度，然后血糖仪会根据检测到的信号计算出血糖水平。

同时，血糖仪还可以将测量结果传输到其他设备上，如计算机、智能手机等。

设计血糖仪时需要考虑以下几点：1. 快速和准确——血糖仪需要在很短时间内测量和计算血糖值，并保持高精度。

2. 便携和易使用——血糖仪需要小巧轻便且易于携带，同时需要简单易学、易操作。

3. 可靠和稳定——作为一种医疗设备，血糖仪需要稳定可靠，且需要具备一个长久良好的使用寿命。

第三章：硬件设计1. 电源模块——血糖仪的电源需要小巧且可靠，一般采用专用的电池或充电电池，以保证设备的长久使用寿命。

2. 显示模块——血糖仪需要一个大小适中的屏幕来显示测量结果和其他相关信息，屏幕的亮度和对比度也需要进行调整以方便用户观察。

3. 测量模块——测量模块通常由血糖试纸和检测芯片组成，检测芯片通常由MCU和一些传感器构成，以确保测量结果的准确性。

4. 通信模块——为了方便用户，现代的血糖仪通常会装备蓝牙或Wi-Fi模块，以实现与其他设备的通信和数据传输。

第四章：软件设计1. 测量算法——血糖仪需要一个高精度的算法来处理测量结果，以确保测量精度和稳定性。

2. 用户接口——用户接口需要简洁明了，且易于操作，使用友好，避免过多装饰和干扰。

3. 数据管理——血糖仪需要一个数据管理系统来存储和管理测量结果，也需要提供数据导出和分享功能方便用户使用。

第五章：结语血糖仪是一种重要的医疗设备，具有重要的临床和医疗价值。

cgm动态血糖仪工作原理cgm动态血糖仪工作原理在当今科技飞速发展的时代，医疗技术也在不断突破和进步。

其中，连续血糖监测技术（CGM）的广泛应用，对于糖尿病患者来说，具有重要的意义。

CGM动态血糖仪的工作原理是如何实现连续血糖监测的呢？本文将深入探究CGM动态血糖仪的工作原理，并讨论其在糖尿病管理中的重要性。

一、基本原理CGM动态血糖仪是通过测量皮下组织中的间质液中的葡萄糖浓度来连续监测血糖水平的一种设备。

它采用了一种微型探头，可在患者的皮下组织中插入，并与一个无线传输系统相连接。

探头上的传感器能够感知葡萄糖的浓度，并将这些数据传输给仪器中的计算机进行处理和分析。

二、血糖传感器CGM动态血糖仪的核心部分是血糖传感器。

传感器的结构复杂，包括电化学反应器、微温度探头和葡萄糖酶等。

当传感器插入患者的皮下组织后，葡萄糖酶将血液中的葡萄糖分解成氧和葡萄糖酸。

在电化学反应器的作用下，产生了一系列电化学反应，这些反应可以被转化为葡萄糖浓度的数字信号。

三、数据处理与传输传感器测量到的数字信号通过无线传输系统传输到仪器中的计算机。

计算机会对这些信号进行数据处理和分析，并根据设定的算法将数据转化为血糖水平的数值。

CGM动态血糖仪还可以根据预设的阈值，实时监测血糖水平的变化。

当血糖水平超过或低于设定的阈值时，CGM 动态血糖仪会发出警报，提醒患者采取相应的措施。

四、优势和应用CGM动态血糖仪的出现极大地方便了糖尿病患者的全天候血糖监测和管理。

相比传统的指尖采血测糖，CGM动态血糖仪具有以下几点优势：1. 实时监测：CGM动态血糖仪可以每5分钟测量一次血糖水平，患者可以及时了解血糖的动态变化，从而更好地掌握自己的状况。

2. 避免指尖刺痛：使用CGM动态血糖仪可以避免频繁的指尖采血，减少患者的痛苦和不适感。

3. 提供全天候监测：CGM动态血糖仪可以在患者睡觉、锻炼或进食等活动期间持续监测血糖水平，为糖尿病管理提供了更全面和准确的数据。

血糖仪的工作原理1. 简介血糖仪是一种可以测量人体血液中葡萄糖水平的设备。

它常用于糖尿病患者自我监测血糖水平，以便调整饮食和药物治疗。

血糖仪的工作原理基于电化学传感技术，可以快速、准确地测量血糖。

2. 电化学传感技术电化学传感技术是血糖仪实现测量的基本原理。

该技术通过测量在电极表面发生的电荷转移过程来获得待测物（葡萄糖）的浓度信息。

3. 血糖测试带原理血糖测试带是血糖仪完成测量的关键部件。

血糖测试带通常由三个主要部分组成：血糖反应层、探针和血糖测量电路。

3.1 血糖反应层血糖反应层位于测试带的最上方，用于将待测的血液与试剂进行反应。

该层含有一种叫做葡萄糖氧化酶（GOD）的酶，它可以将葡萄糖氧化成葡萄糖酸。

血糖反应层还含有一种叫做二氧化钴的物质，它可以提供测量血糖所需的电子传递介质。

3.2 探针探针是血糖测试带上的一个小电极，用于接触血液和血糖反应层。

当待测血液通过探针时，反应层中的葡萄糖氧化酶将葡萄糖氧化成葡萄糖酸。

3.3 血糖测量电路血糖测量电路是连接到探针的电路部分，用于测量电极表面的电流或电压信号。

该电路会测量血液中生成的葡萄糖酸所产生的电流或电压变化，并将其转换为血糖浓度。

4. 工作过程血糖仪的工作过程可以分为如下几个步骤：准备、取样、检测和显示。

4.1 准备在使用血糖仪之前，用户需要确保设备已经安装了新的血糖测试带，并确认设备的电源充足。

4.2 取样用户需要使用一个精确的针头刺破皮肤，以获取一滴血液样本。

这可以通过在手指尖上使用一个针尖良好的血糖检测针头（Lancet）来实现。

4.3 检测用户将获取的血液样本应用于血糖测试带的探针上，等待一定的反应时间。

在反应时间内，血糖反应层中的葡萄糖氧化酶会将葡萄糖氧化成葡萄糖酸，并产生电流或电压信号。

血糖测量电路会测量这个信号，并根据预先设定的算法计算血糖浓度。

4.4 显示血糖仪将测量得到的血糖浓度显示在设备的屏幕上。

用户可以通过观察屏幕上的数字来了解自己的血糖水平。

单⽚机⾎糖仪原理⼀、概述单⽚机⾎糖仪是⼀种医疗设备，主要⽤于测量⼈体⾎糖浓度。

它通过测量⾎液中的葡萄糖含量，为糖尿病患者提供了⼀种⽅便、快速、准确的监测⼿段。

本⽂将详细介绍单⽚机⾎糖仪的原理、⼯作流程、技术特点及发展趋势。

⼆、单⽚机⾎糖仪原理1.⼯作原理单⽚机⾎糖仪主要基于光电⽐⾊法或电化学法进⾏测量。

光电⽐⾊法是通过测量⾎液中的葡萄糖对特定波⻓光的吸收程度来计算⾎糖浓度；电化学法则通过测量在电极上葡萄糖氧化产⽣的电流来计算⾎糖浓度。

两种⽅法均需通过样本（⾎液或⾎浆）来获得⾎糖数据。

2.⼯作流程单⽚机⾎糖仪的⼯作流程⼤致可以分为以下⼏个步骤：（1）取样：患者通过针刺⼿指或其他部位获取⾎液样本。

（2）稀释：对于⾼⾎糖患者，⾎液样本需要进⾏稀释，以避免过⾼的葡萄糖浓度超出仪器测量范围。

（3）样本处理：稀释后的样本被送⼊仪器内部，与试剂反应。

在此过程中，光电⽐⾊法需要让光线通过样本，⽽电化学法则需要在电极上施加电压。

（4）数据计算：基于反应过程中的数据（如光强度、电流等），单⽚机进⾏计算，得出⾎糖浓度。

（5）显示结果：将计算出的⾎糖浓度显示在屏幕上，并可进⾏记录、存储和传输。

3.单⽚机在⾎糖仪中的作⽤单⽚机在⾎糖仪中起着核⼼控制作⽤。

它负责协调各个部分的⼯作，处理和计算数据，控制显示和输出结果。

单⽚机通过预设的算法，将测量数据转换为⾎糖浓度，并保证测量的准确性和稳定性。

此外，单⽚机还负责管理内存，记录测量数据，便于患者和医⽣进⾏历史数据查询和分析。

三、技术特点1.准确度⾼：采⽤光电⽐⾊法或电化学法，确保测量结果的准确性。

2.操作简便：患者只需简单操作即可完成测量，且多数仪器具有⾃动识别功能，⽆需⼿动输⼊参数。

3.智能化：现代单⽚机⾎糖仪具有数据存储、传输和统计分析功能，可与计算机或⼿机连接，⽅便患者和医⽣查看数据。

4.安全性：仪器内部设有防错设计和安全保护机制，以保障患者安全和测量结果的准确性。

5.⼩型化：随着技术的发展，单⽚机⾎糖仪的体积逐渐减⼩，⽅便携带和使⽤。
