腈纶生产中聚合反应转化率的影响因素

聚合反应速率影响因素排查聚合反应是一种化学反应，在这个过程中，小分子物质被组合成更大的分子，形成聚合物。

聚合反应速率是指单位时间内发生聚合反应的分子数量。

了解聚合反应速率的影响因素对于优化反应条件、提高反应效率至关重要。

本文将对聚合反应速率的影响因素进行排查与总结。

1. 反应温度反应温度是聚合反应速率的重要因素之一。

一般来说，随着温度的升高，分子间的碰撞频率和反应速率增加。

这是由于温度的升高导致了反应物分子动能的增加，从而促使反应发生。

然而，过高的温度也可能导致聚合反应失控或产生副反应，降低产率和产物质量。

因此，在实际应用中，需要根据具体的反应体系和要求确定最适宜的反应温度。

2. 反应物浓度反应物浓度对聚合反应速率也有显著影响。

一般来说，反应物浓度越高，反应物之间有效碰撞的概率越大，反应速率也随之增加。

然而，过高的反应物浓度也可能导致副反应的发生，降低产率和产物纯度。

因此，在设计聚合反应时，需要根据反应物的特性和目标要求，选择适宜的反应物浓度。

3. 催化剂催化剂是一种能够加速聚合反应速率的物质。

催化剂能够降低反应活化能，加强反应物之间的相互作用，从而促进聚合反应的进行。

不同的聚合反应体系需要不同的催化剂，选择合适的催化剂对于提高聚合反应速率至关重要。

然而，不同的催化剂对反应的选择性和产物质量也会产生影响，因此需要在使用催化剂时进行合理优化。

4. 溶剂选择溶剂的选择对于聚合反应速率也具有重要影响。

合适的溶剂可提供适宜的反应环境，促进反应物分子的扩散和反应进行。

溶剂的选择还可以影响反应体系的相容性和聚合产物的分子量分布。

因此，合理选择溶剂对于优化聚合反应速率至关重要。

5. 添加剂在一些特殊的聚合反应中，添加剂的使用可以显著影响聚合反应速率。

例如，亲核试剂可以作为反应物和剂量之间的催化剂，在特定反应条件下加速聚合反应速率。

而阻聚剂可以抑制聚合反应速率，控制分子量分布。

因此，在设计聚合反应时，对于添加剂的选择和使用需要进行谨慎考虑。

影响转化率的因素影响转化率的因素摘要：通过从载体DNA方面、重组DNA方面、受体细胞方面、转化方法及转化方法操作方面来探讨影响转化率的因素。

关键词：转化、转化率、载体、重组DNA、受体细胞、Ca2+诱导转化法、电穿孔转化法、三亲本杂交结合转化法、PEG介导的细菌原生质体转化。

重组质粒DNA分子通过与膜蛋白结合进入细菌受体细胞，并在受体细胞内稳定维持和表达的过程称为转化。

转化的广义概念则指细菌细胞从周围介质中吸收DNA而发生基因型改变的生命现象。

转化率是指DNA分子转化受体菌获得的转化子的效率。

通常有两种形式表征转化率，当待转化DNA分子数大于受体细胞数的条件下，转化子数与用于待转化处理的DNA分子数或质量的比例；转化率的另一种表示形式是在受体细胞数相对于转化DNA分子数大大过量时，转化子数与用于转化处理的受体细胞的比例。

实际上转化并不限于实验室内发生，它也可以在自然状态下发生。

曾在肺炎双球菌、枯草芽孢杆菌、嗜血流感杆菌中发现[1]。

只是在自然条件下发生转化的细菌种类较少，即使发生了转化，转化效率也较低。

下面重点探讨影响转化率的因素，转化率的影响因素包括以下四个方面：1.载体DNA方面2.重组DNA方面3.受体细胞方面4.转化方法及转化方法操作方面1.1 载体本身的性质决定了转化率的高低，不同载体转化同一受体细胞，其转化率明显不同。

这根本上取决于载体的类型和其空间构象。

载体的类型方面：与受体细胞亲和性较强的载体进行转化时，其转化率明显比与受体细胞亲和性较低的载体高。

载体的空间构象方面：与开环结构或线性结构的质粒载体相比，自然双螺旋闭环结构的质粒载体的转化率较高。

此外，经体外酶切酶连操作后的载体DNA由于空间构象很难恢复，其转化率比具有超螺旋结构的载体质粒低两个数量级。

2.1 对同一受体细胞而言不同的重组DNA分子在其进行转化时转化率高低也不同。

往往是：分子质量大的重组DNA分子的转化效率比分子质量小的重组DNA 分子高，并且分子质量大于30kb的重组DNA 是很难进行转化的。

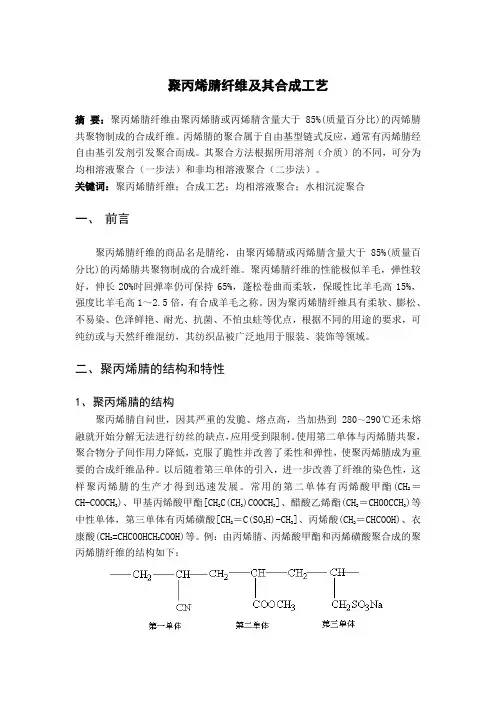

聚丙烯腈纤维及其合成工艺摘要：聚丙烯腈纤维由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。

丙烯腈的聚合属于自由基型链式反应，通常有丙烯腈经自由基引发剂引发聚合而成。

其聚合方法根据所用溶剂（介质）的不同，可分为均相溶液聚合（一步法）和非均相溶液聚合（二步法）。

关键词：聚丙烯腈纤维；合成工艺；均相溶液聚合；水相沉淀聚合一、前言聚丙烯腈纤维的商品名是腈纶，由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。

聚丙烯腈纤维的性能极似羊毛，弹性较好，伸长20%时回弹率仍可保持65%，蓬松卷曲而柔软，保暖性比羊毛高15%，强度比羊毛高1～2.5倍，有合成羊毛之称。

因为聚丙烯腈纤维具有柔软、膨松、不易染、色泽鲜艳、耐光、抗菌、不怕虫蛀等优点，根据不同的用途的要求，可纯纺或与天然纤维混纺，其纺织品被广泛地用于服装、装饰等领域。

二、聚丙烯腈的结构和特性1、聚丙烯腈的结构聚丙烯腈自问世，因其严重的发脆、熔点高，当加热到280～290℃还未熔融就开始分解无法进行纺丝的缺点，应用受到限制。

使用第二单体与丙烯腈共聚，聚合物分子间作用力降低，克服了脆性并改善了柔性和弹性，使聚丙烯腈成为重要的合成纤维品种。

以后随着第三单体的引入，进一步改善了纤维的染色性，这样聚丙烯腈的生产才得到迅速发展。

常用的第二单体有丙烯酸甲酯(CH2＝CH-COOCH3)、甲基丙烯酸甲酯[CH2C(CH3)COOCH3]、醋酸乙烯酯(CH2＝CHOOCCH3)等中性单体，第三单体有丙烯磺酸[CH2＝C(SO3H)-CH3]、丙烯酸(CH2＝CHCOOH)、衣康酸(CH2=CHCOOHCH2COOH)等。

例：由丙烯腈、丙烯酸甲酯和丙烯磺酸聚合成的聚丙烯腈纤维的结构如下：2、聚丙烯腈的特性（1）聚丙烯腈纤维的热学性能聚丙烯腈纤维具有特殊的热收缩性，将纤维热拉伸1.1～1.6倍后骤然冷却，则纤维的伸长暂时不能恢复，若在松弛状态下高温处理，则纤维会相应地发生大幅度回缩，这种性质称为聚丙烯腈纤维的热弹性。

YF-ED-J7731可按资料类型定义编号腈纶纤维安全生产要点实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日腈纶纤维安全生产要点实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

1工艺简述腈纶纤维（聚丙烯腈纤维）是丙烯腈和其它单体共聚制成。

一般是三元共聚物。

共聚单体种类较多，第二单体常用丙烯酸甲酯、甲基丙烯酸甲酯、丙烯酰胺、醋酸乙烯。

第三单体常用含亲染料基团（碱性基因，酸性基团）、烯类化合物。

聚合方法可分为均相溶液聚合（一步法）和水相沉淀聚合（二步法）。

这里介绍的腈纶纤维生产工艺是采用第二单体为丙烯酸甲酯。

第三单体为衣康酸，溶剂为硫氰酸钠水溶液的一步法生产流程。

本装置所用原料丙烯腈、丙烯酸甲酯、异丙醇、异丙醚等为一级易燃液体，大部分为Ⅱ级毒物。

2重点部位2.1聚合反应器反应器是聚丙烯腈原液生产的中心部位，有七种物料同时在器内进行化学反应，而且反应机理比较复杂。

为了满足反应条件的苛刻要求，必须严格控制投料的质量、数量、比例。

同时各控制点的调节手段更要按规定程序精确的配合，如转化率控制器调温，搅拌装置的调速等。

无论是设备、自动控制系统发生故障，还是操作控制的失误，都可给工艺过程造成紊乱甚至发生事故。

如加料量和比例失调、温度失控造成反应器超温超压或爆聚；大量泄漏物料造成中毒或着火等等。

2.2萃取系统该系统是将纺丝工序循环使用的稀硫氰酸钠溶液和含有硫氰酸钠的污水，以异丙醚进行萃取回收再利用的装置。

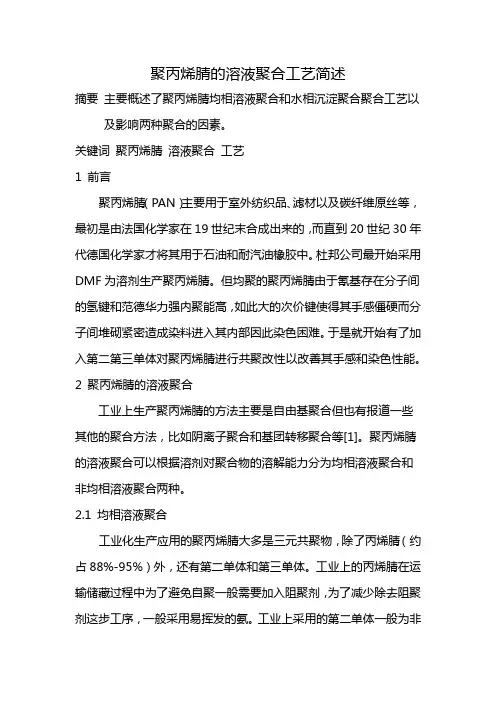

聚丙烯腈的溶液聚合工艺简述摘要主要概述了聚丙烯腈均相溶液聚合和水相沉淀聚合聚合工艺以及影响两种聚合的因素。

关键词聚丙烯腈溶液聚合工艺1 前言聚丙烯腈（PAN）主要用于室外纺织品、滤材以及碳纤维原丝等，最初是由法国化学家在19世纪末合成出来的，而直到20世纪30年代德国化学家才将其用于石油和耐汽油橡胶中。

杜邦公司最开始采用DMF为溶剂生产聚丙烯腈。

但均聚的聚丙烯腈由于氰基存在分子间的氢键和范德华力强内聚能高，如此大的次价键使得其手感僵硬而分子间堆砌紧密造成染料进入其内部因此染色困难。

于是就开始有了加入第二第三单体对聚丙烯腈进行共聚改性以改善其手感和染色性能。

2 聚丙烯腈的溶液聚合工业上生产聚丙烯腈的方法主要是自由基聚合但也有报道一些其他的聚合方法，比如阴离子聚合和基团转移聚合等[1]。

聚丙烯腈的溶液聚合可以根据溶剂对聚合物的溶解能力分为均相溶液聚合和非均相溶液聚合两种。

2.1 均相溶液聚合工业化生产应用的聚丙烯腈大多是三元共聚物，除了丙烯腈（约占88%-95%）外，还有第二单体和第三单体。

工业上的丙烯腈在运输储藏过程中为了避免自聚一般需要加入阻聚剂，为了减少除去阻聚剂这步工序，一般采用易挥发的氨。

工业上采用的第二单体一般为非离子型单体如甲基丙烯酸甲酯等，其主要作用是降低PAN的结晶性增加纤维的柔软性以及增加染料向纤维内部扩散的速率。

第三单体一般为含羧基或磺酸基的烯类单体。

现在工业上大都采用依康酸，其主要作用是增加对染料的亲和性。

共聚单体的选择必须考虑单体的竟聚率，单体将的竟聚率R1和R2不宜相差过大。

工业上一步法均相溶液聚合采用的无机溶剂有硫氰酸钠（国内就普遍使用）、氯化锌水溶液（Dow Chemical）、DMF(钟纺)、DMSO （东丽）等。

溶液聚合是选择溶剂必须考虑溶剂的链转移常数，聚丙烯腈溶液聚合的链转移常数不宜过大。

丙烯腈的聚合因使用不同的方法而选择不同的引发剂。

在均相溶液聚合中硫氰酸钠和DMSO通常选用偶氮二异丁腈作为引发剂。

1.2 单体浓度和配比的影响单体浓度越高，反应速度越快，生成的聚合物分子量也越大；因此随着体系中总单体浓度的提高，在其它条件不变的情况下，转化率会相应提高。

单体浓度增加后单体分子与活性链碰撞的机会增加，而聚合反应主要是活性链与单体分子加聚的过程。

所以单体浓度越大，反应机会也越多，聚合反应速度就增加，聚合物分子量也增大。

1.3 聚合反应温度的影响对于自由基型链式聚合反应，一般链引发阶段的反应活化能Ei 最大，链增长反应的活化能Ep 次之，链终止反应的活化能Et 最小。

由于温度变化对活化能大的反应影响大，所以温度上升总反应速度加快，而聚合物平均聚合度下降。

当温度升高时供给体系的能量增加，使引发剂分解的速度加快，链引发的速度加快，同时由于能量增加，加快体系中分子运动的速度，提高了有效碰撞机会，因而单体消耗得也快了，整个体系的反应总速度增加。

但与引发剂分解速度加快的同时，自由基浓度增加，体系中活性链的数量增加，因而活性链相遇的机会也增加，使链终止反应速度加快，因而提高温度使聚合物分子量下降。

1.4 反应时间的影响延长聚合反应时间，可使引发剂充分分解，反应过程中活化中心相应增多，单体可以较完全地进行聚合，从而使反应的转化率提高。

但是随着反应时间延长，单体浓度将逐步降低，反应速度随之下降，相应生成的聚合物分子量也逐渐降低，聚合物分子量的分布变宽，使纤维的机械性能下降，影响纤维质量。

1.5 pH 值影响氧化还原引发体系在酸性介质条件下有活化作用，而在碱性条件下NaClO 3-NaHSO 3引发体系就不能引发聚合反应。

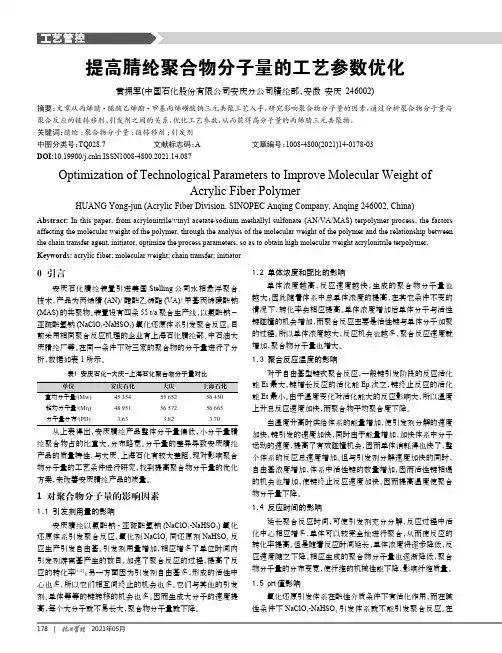

在0 引言安庆石化腈纶装置引进美国Stelling 公司水相悬浮聚合技术，产品为丙烯腈(AN)/醋酸乙烯酯(VA)/甲基丙烯磺酸钠(MAS)的共聚物。

装置设有四条55 t/a 聚合生产线，以氯酸钠－亚硫酸氢钠(NaClO 3-NaHSO 3)氧化还原体系引发聚合反应。

目前采用相同聚合反应机理的企业有上海石化腈纶部、中石油大庆腈纶厂等。

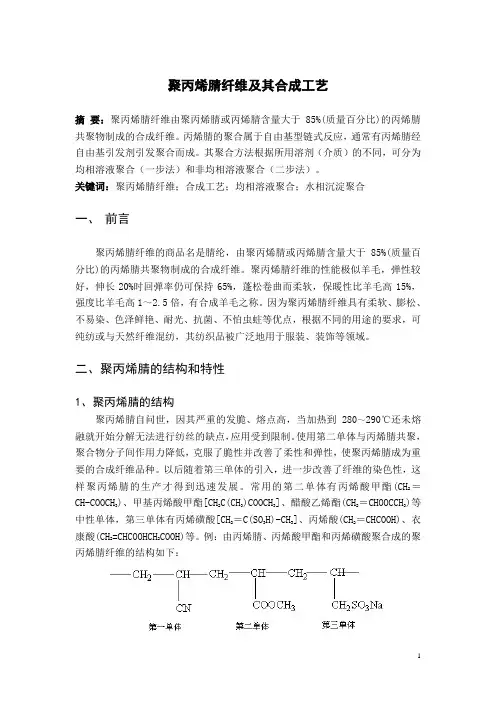

聚丙烯腈纤维及其合成工艺摘要：聚丙烯腈纤维由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。

丙烯腈的聚合属于自由基型链式反应，通常有丙烯腈经自由基引发剂引发聚合而成。

其聚合方法根据所用溶剂（介质）的不同，可分为均相溶液聚合（一步法）和非均相溶液聚合（二步法）。

关键词：聚丙烯腈纤维；合成工艺；均相溶液聚合；水相沉淀聚合一、前言聚丙烯腈纤维的商品名是腈纶，由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。

聚丙烯腈纤维的性能极似羊毛，弹性较好，伸长20%时回弹率仍可保持65%，蓬松卷曲而柔软，保暖性比羊毛高15%，强度比羊毛高1～2.5倍，有合成羊毛之称。

因为聚丙烯腈纤维具有柔软、膨松、不易染、色泽鲜艳、耐光、抗菌、不怕虫蛀等优点，根据不同的用途的要求，可纯纺或与天然纤维混纺，其纺织品被广泛地用于服装、装饰等领域。

二、聚丙烯腈的结构和特性1、聚丙烯腈的结构聚丙烯腈自问世，因其严重的发脆、熔点高，当加热到280～290℃还未熔融就开始分解无法进行纺丝的缺点，应用受到限制。

使用第二单体与丙烯腈共聚，聚合物分子间作用力降低，克服了脆性并改善了柔性和弹性，使聚丙烯腈成为重要的合成纤维品种。

以后随着第三单体的引入，进一步改善了纤维的染色性，这样聚丙烯腈的生产才得到迅速发展。

常用的第二单体有丙烯酸甲酯(CH2＝CH-COOCH3)、甲基丙烯酸甲酯[CH2C(CH3)COOCH3]、醋酸乙烯酯(CH2＝CHOOCCH3)等中性单体，第三单体有丙烯磺酸[CH2＝C(SO3H)-CH3]、丙烯酸(CH2＝CHCOOH)、衣康酸(CH2=CHCOOHCH2COOH)等。

例：由丙烯腈、丙烯酸甲酯和丙烯磺酸聚合成的聚丙烯腈纤维的结构如下：2、聚丙烯腈的特性（1）聚丙烯腈纤维的热学性能聚丙烯腈纤维具有特殊的热收缩性，将纤维热拉伸1.1～1.6倍后骤然冷却，则纤维的伸长暂时不能恢复，若在松弛状态下高温处理，则纤维会相应地发生大幅度回缩，这种性质称为聚丙烯腈纤维的热弹性。

腈纶的合成及生产工艺腈纶（PAN fiber），学名又称聚丙烯腈纤维，在我国还称为“人造羊毛”，在国外则称为“奥纶”、“开司米纶”。

腈纶通常是指用85%以上的丙烯腈与第二和第三单体的共聚物，经湿法纺丝或干法纺丝制得的合成纤维。

聚丙烯腈纤维可以用来制作套衫、毛毯、地毯、童装以及诸如旗布、遮阳篷等户外产品，在纺织上有很大的用处。

腈纶的用途聚丙烯腈纤维是一种高分子长链合成聚合物形成的人造纤维，其丙烯腈含量至少占85%。

它表面平滑，具有良好的悬垂性能，可以生产保暖但是很轻的织物。

它的弹性和回弹性具佳，并具有优异的耐阳光和耐气候性能。

这种纤维可以水洗或干洗。

但是聚丙烯腈纤维的强度一般，湿态时强度约降低20%，但是干燥后即行恢复。

这是一种疏水性纤维（回潮率为1%），常发生静电和起球现象，其耐磨性能一般。

有着人造羊毛美称的腈纶，又有着便宜的价格，所以成为了羊毛和棉花的最佳替代品。

在我国化纤工业中，聚酯纤维主要用于仿棉或仿丝型织物、而仿毛型织物以腈纶为主要原料。

腈纶外观蓬松，手感柔软，具有良好的耐光、耐气候、其弹性和保暖性可以和羊毛媲美，深受消费者欢迎。

在我国毛纺及人造毛皮所用原料中腈纶占最主要地位。

腈纶的优良性能使其在服装、服饰、产业三大领域有广泛的应用。

聚丙烯腈纤维根据不同的用途的要求可纯纺或与天然纤维混纺，可与羊毛混纺成毛线，或织成毛毯、地毯等，还可与棉、人造纤维、其他合成纤维混纺，织成各种衣料和室内用品。

腈纶的生产方法及生产工艺生产方法：聚丙烯腈纤维对原料丙烯腈的纯度要求较高，各种杂质的总含量应低于0.005%。

聚合的第二单体主要用丙烯酸甲酯，也可用甲基丙烯酸甲酯，目的是改善可纺性及纤维的手感、柔软性和弹性；第三单体主要是改进纤维的染色性，一般为含有弱酸性染色基团的衣康酸，含强酸性染色基团的丙烯磺酸钠、甲基丙烯磺酸钠、对甲基丙烯酰胺苯磺酸钠，含有碱性染色基团的甲基乙烯吡啶等。

腈纶的主要生产工艺流程：聚合→纺丝→预热→蒸汽牵伸→水洗→烘干→热定形→卷曲→切断→打包。

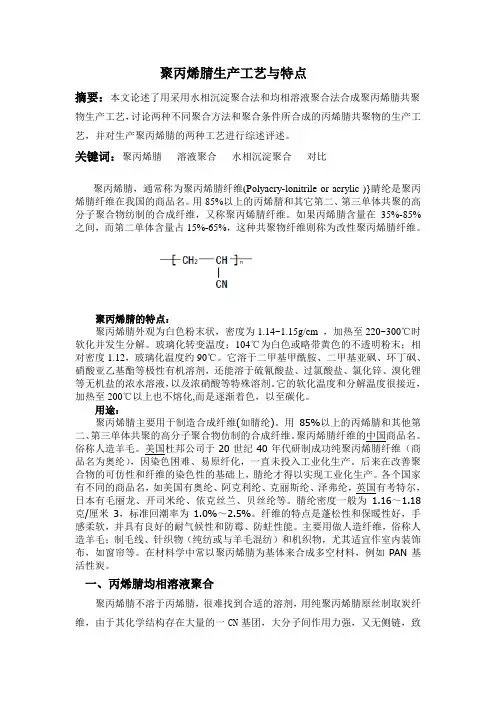

聚丙烯腈生产工艺与特点摘要：本文论述了用采用水相沉淀聚合法和均相溶液聚合法合成聚丙烯腈共聚物生产工艺，讨论两种不同聚合方法和聚合条件所合成的丙烯腈共聚物的生产工艺，并对生产聚丙烯腈的两种工艺进行综述评述。

关键词：聚丙烯腈溶液聚合水相沉淀聚合对比聚丙烯腈，通常称为聚丙烯腈纤维(Polyacry-lonitrile or acrylic )}睛纶是聚丙烯腈纤维在我国的商品名。

用85%以上的丙烯腈和其它第二、第三单体共聚的高分子聚合物纺制的合成纤维，又称聚丙烯腈纤维。

如果丙烯腈含量在35%-85%之间，而第二单体含量占15%-65%，这种共聚物纤维则称为改性聚丙烯腈纤维。

聚丙烯腈的特点：聚丙烯腈外观为白色粉末状，密度为1.14~1.15g/cm ，加热至220~300℃时软化并发生分解。

玻璃化转变温度：104℃为白色或略带黄色的不透明粉末；相对密度1.12，玻璃化温度约90℃。

它溶于二甲基甲酰胺、二甲基亚砜、环丁砜、硝酸亚乙基酯等极性有机溶剂，还能溶于硫氰酸盐、过氯酸盐、氯化锌、溴化锂等无机盐的浓水溶液，以及浓硝酸等特殊溶剂。

它的软化温度和分解温度很接近，加热至200℃以上也不熔化,而是逐渐着色，以至碳化。

用途：聚丙烯腈主要用于制造合成纤维(如腈纶)。

用85%以上的丙烯腈和其他第二、第三单体共聚的高分子聚合物仿制的合成纤维。

聚丙烯腈纤维的中国商品名。

俗称人造羊毛。

美国杜邦公司于20世纪40年代研制成功纯聚丙烯腈纤维（商品名为奥纶），因染色困难、易原纤化，一直未投入工业化生产。

后来在改善聚合物的可仿性和纤维的染色性的基础上，腈纶才得以实现工业化生产。

各个国家有不同的商品名，如美国有奥纶、阿克利纶、克丽斯纶、泽弗纶，英国有考特尔，日本有毛丽龙、开司米纶、依克丝兰、贝丝纶等。

腈纶密度一般为 1.16～1.18克/厘米3，标准回潮率为1.0%～2.5%。

纤维的特点是蓬松性和保暖性好，手感柔软，并具有良好的耐气候性和防霉、防蛀性能。

腈纶的综述07高分子一班卢玉亮 07206020144摘要：腈纶工业始于20世纪50年代，先后经历了快速发展期，缓慢期，进入21世纪发展速度呈现螺旋上升的趋势，在发达国家产量逐渐降低，而发展中国家产量不断走高。

腈纶的用途多种多样，它产量大，价格便宜，质量堪比羊毛、棉花。

在纺织行业中有着举足轻重的地位。

腈纶的生产工艺也多种多样，而氯化锌一步法又是其中比较成熟的工艺。

关键字：腈纶腈纶用途腈纶生产腈纶生产工艺1．绪论腈纶（PAN fiber），学名又称聚丙烯腈纤维，在我国还称为“人造羊毛”，在国外则称为“奥纶”、“开司米纶”。

腈纶通常是指用85%以上的丙烯腈与第二和第三单体的共聚物，经湿法纺丝或干法纺丝制得的合成纤维。

聚丙烯腈纤维可以用来制作套衫、毛毯、地毯、童装以及诸如旗布、遮阳篷等户外产品，在纺织上有很大的用处。

腈纶在化学纤维中需求量一直身居显赫，并能保持此位置而抵住涤纶、尼龙汲取烯烃类纤维的强烈竞争，原因在于腈纶具有诸多非常有用而重要的优势。

腈纶的优良性能使其在服装、服饰、产业三大领域有广泛的应用。

所以了解一下腈纶的用途和它的发展简史以及生产方法和生产工艺，对于化工从业人员来说是非常必要的。

2.腈纶的用途聚丙烯腈纤维是一种高分子长链合成聚合物形成的人造纤维，其丙烯腈含量至少占85%。

它表面平滑，具有良好的悬垂性能，可以生产保暖但是很轻的织物。

它的弹性和回弹性具佳，并具有优异的耐阳光和耐气候性能。

这种纤维可以水洗或干洗。

但是聚丙烯腈纤维的强度一般，湿态时强度约降低20%，但是干燥后即行恢复。

这是一种疏水性纤维（回潮率为1%），常发生静电和起球现象，其耐磨性能一般。

有着人造羊毛美称的腈纶，又有着便宜的价格，所以成为了羊毛和棉花的最佳替代品。

在我国化纤工业中，聚酯纤维主要用于仿棉或仿丝型织物、而仿毛型织物以腈纶为主要原料。

腈纶外观蓬松，手感柔软，具有良好的耐光、耐气候、其弹性和保暖性可以和羊毛媲美，深受消费者欢迎。

生产中提高腈纶聚合反应转化率的探讨
马金玲;孙晓波
【期刊名称】《合成纤维》
【年(卷),期】2009()1
【摘要】对影响丙烯腈/丙烯酸甲酯(醋酸乙烯酯)/苯乙烯磺酸钠[AN/MA(VA)/SSS]三元共聚水相沉淀聚合反应转化率的因素进行了探讨,找到了有效提高该聚合反应转化率的途径。

【总页数】3页(P43-45)
【关键词】腈纶;转化率;搅拌强度;单体浓度
【作者】马金玲;孙晓波
【作者单位】秦皇岛奥莱特腈纶有限公司
【正文语种】中文
【中图分类】TQ342.31
【相关文献】
1.腈纶生产中聚合反应转化率的影响因素分析 [J], 窦金发
2.腈纶生产中聚合反应转化率控制 [J], 吕志新
3.腈纶生产聚合反应体系中还原剂加入量的调整 [J], 王伟
4.提高釜式法EVA装置聚合反应的转化率 [J], 刘贺
5.自由基共聚合反应在腈纶生产中的应用 [J], 程罡
因版权原因，仅展示原文概要，查看原文内容请购买。

聚合物产率一、引言在化学领域，聚合物产率是一个重要的指标，用来评估聚合反应的效果和经济性。

聚合物产率是指在聚合反应中合成聚合物的数量与理论上可以合成的聚合物数量之间的比值。

产率越高，表示合成过程中的废物和副产物越少，反应效果越好。

二、影响聚合物产率的因素聚合物产率受多种因素的影响，下面将详细介绍几个主要因素。

2.1 反应条件反应条件是影响聚合物产率的重要因素之一。

反应温度、反应时间和反应物浓度都会对产率产生影响。

通常情况下，较高的反应温度和较长的反应时间会有利于提高产率，但过高的温度和过长的反应时间可能会导致副反应的发生，从而降低产率。

反应物浓度的选择也需要根据具体的聚合反应来确定，过低的浓度可能无法达到理想的产率，而过高的浓度则可能导致聚合物的交联或副反应的发生。

2.2 催化剂选择催化剂在聚合反应中起到促进反应的作用，选择合适的催化剂对于提高产率非常重要。

不同的聚合反应需要不同的催化剂，例如酶催化的生物聚合反应和金属催化的有机聚合反应。

催化剂的选择应考虑其催化活性、稳定性和成本等因素。

2.3 反应物纯度反应物的纯度也会对聚合物产率产生影响。

杂质的存在可能会干扰聚合反应的进行，降低产率。

因此，在聚合反应中使用高纯度的反应物是提高产率的重要手段之一。

2.4 溶剂选择溶剂在聚合反应中起到溶解反应物和催化剂的作用，溶剂的选择对产率有一定的影响。

合适的溶剂可以提供良好的反应环境，有利于反应物的相互作用和扩散。

不同的聚合反应需要选择不同的溶剂，有机溶剂和水溶剂是常用的选择。

三、提高聚合物产率的方法为了提高聚合物产率，可以采取以下几种方法。

3.1 优化反应条件通过调整反应温度、反应时间和反应物浓度等条件，找到适合的反应条件，可以提高聚合物产率。

优化反应条件需要进行实验研究，根据实验结果进行调整。

3.2 优化催化剂选择选择合适的催化剂对于提高产率非常重要。

可以通过筛选不同的催化剂，评估其催化活性和稳定性，选择最适合的催化剂。
