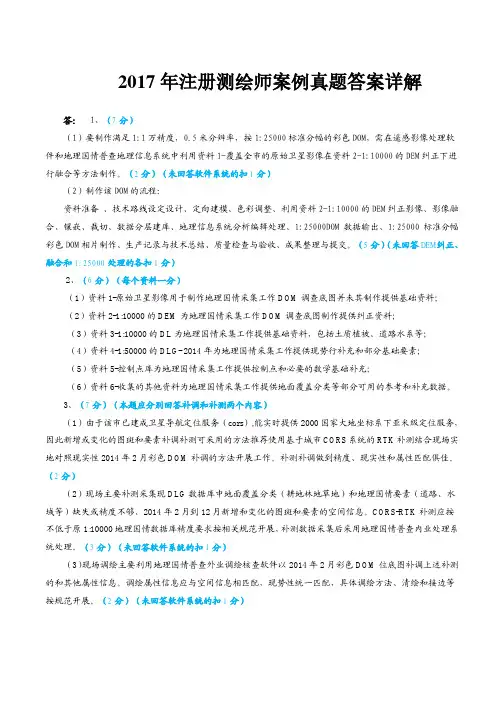

注册测绘师2017年案例真题及答案

2017 真题及答案第一题工程任务：需遵照国家颁布的cjj/t 8-2011《城市测量规范》对该测区进行 1 : 1000数字地形图测绘 ,工期 60 天 .1. 已有资料情况(1) 本工程收集到国家二等点XXX、d级gps点XXX.这两点作为本工程平面控制起算点•(2) 本工程收集到2个国家一等水准点XXX和XXX，系1956黄海高程系成果，作为本工程高程控制起算点•2•坐标系统、高程系统和基本等高距、图幅分幅(1) 平面采用 2000 国家大地坐标系，高程采用 1985国家高程基准•⑵基本等高距1.0m.⑶图幅采用50 X 50正方形分幅；图幅号采用图幅西南角坐标x、y的千米数表示,x坐标在前,y 坐标在后，中间以短线相连 ;图幅内有明显地形、地物名的应标注图名 .3. 提交成果资料( 1 )技术设计书 .(2) 仪器检验校正资料 .(3) 控制网网图 .(4) 控制测量外业资料 .(5) 控制测量计算及成果资料 .(6) 所有测量成果及图件电子文件.［问题］1. 地形图的地形要素指什么 ?等高线有什么特性 ?2. 图根点的测量常用哪些方法完成?简要叙述一种图根测量的作业流程.3. 解释"两级检查一级验收 "的含义 .［参考答案］1. 地形图的地形要素指什么 ?等高线有什么特性 ?地形图的地形要素可分为测量控制点、水系、居民地及设施、交通、管线、境界、地貌、植被与土质、注记等九类 .地形要素主要有地物、地貌.地面上的各类建 (构)筑物及设施、道路、管线、水系、植被与土质等称为地物.地物符号根据其表示地物的形状和描绘方法的不同,分为比例符号、非比例符号和半比例符号.地表的高低起伏状态称为地貌,用等高线表示 .等高线是地面上高程相等的各相邻点相连接的闭合曲线 .等高线具有如下特性：(1) 同一条等高线上的点 ,其高程必相等 .(2) 等高线均是闭合曲线 ,如不在本图幅内闭合 ,则必在图外闭合 .(3) 除在悬崖或绝壁处外 ,等高线在图上不能相交或重合 .(4) 等高线和山脊线、山谷线成正交.(5) 等高线的平距小 ,表示坡度陡 ,平距大则坡度缓 ,平距相等则坡度相等 .(6) 等高线不能在图内中断 ,但遇道路、房屋、河流等地物符号和注记处可以局部中断.2. 图根点的测量常用哪些方法完成?简要叙述一种图根测量的作业流程.图根控制测量通常采用导线测量或 gps-rtk 测量方法 .(1) 图根导线测量的作业流程：①收集测区的控制点资料；②野外踏勘、布点；③导线测量，包括水平角测量、距离测量、导线定向；④平差计算•(2) gps-rtk测量图根点坐标的作业流程：①收集测区的控制点资料;②求定测区转换参数；③野外踏勘、布点；④架设基准站；⑤流动站测量图根点坐标.3. 解释"两级检查一级验收 "的含义 .检查验收的主要依据是技术设计书和国家规范.地形图测绘成果实行 " 两级检查一级验收 " 制度.测绘单位作业部门的过程检查,测绘单位质量管理部门的最终检查和项目管理单位组织的验收或委托具有资质的质量检验机构进行质量验收 .第二题2任务：XX测绘单位通过招标承担了XX镇的 1 : 1000数字地形图测绘工程•测区概况：本测区面积约 20km2.测区内约70%为平原地区、约 30%为丘陵地区平原地区主要有村庄和耕地 ,丘陵地区主要有村庄、山坡地和山丘 ,山丘较高 ,山沟较深 ,但山上树木不多、以灌木为主•测区既有资料：测区内有国家二等点2个、d级gps点4个、国家二等水准点4个，这些点可作为本工程平面、高程控制起算点•设备:测绘单位用于该工程的测量设备有:gps接收机4台套、2 "全站仪4台套、s3光学水准仪2台•［问题］1•简述测绘单位用于该工程的测量设备的作用是什么？2•根据测区地形和已有测量设备情况，简述该测图工程可采用的碎部点数据采集方法3•简述该测区碎部点的选择方法•［参考答案］1•用于该工程的测量设备及其作用•(1) gps接收机的作用：①用静态gps定位方法进行首级平面控制测量；②用gps-rtk定位方法进行加密控制测量和图根控制测量；③用gps-rtk定位方法在空旷测区进行碎部点数据采集•(2) 2 〃全站仪的作用：①用于村庄的图根控制测量；②用于村庄的碎部点数据采集•(3) s3 光学水准仪的作用：用水准仪按四等水准测量要求布设测区的首级高程控制网•2. 根据测区的地形和已有测量设备情况，本测图工程可采用两种碎部点数据采集方法(1) 全站仪数据采集法•以控制点为测站用全站仪采集每个测站周边碎部点的三维坐标•如采用测记法测图，需现场绘制草图；如采用编码法测图，需在全站仪中输入碎部点属性编码•该方法适用于本测区的村庄、山沟等卫星信号遮挡严重区域•(2) gps-rtk 数据采集法•依据控制点坐标架设基准站和流动站的初始化，并检测两个以上不低于图根精度的已知点•利用流动站采集碎部点的三维坐标•流动站作业的有效卫星数不宜少于5个,pdop值应小于6•也可采用测记法或编码法作业模式•该方法适用于本测区村庄外的耕地、山地和山丘等卫星信号好的区域•3. 数字测图的碎部点就是地物地貌特征点，根据本测区的地形情况，碎部点主要有：(1) 地物特征点：①建筑物、围墙、栅栏的转折点；②道路、渠道、陡坎和斜坡的拐点；③旱地、果园等地类界的转折点；④高压线杆、低压线杆、通信线杆•(2) 地貌特征点：①山脚、山顶、鞍部及山坡上的坡度变化点；②山脊线、山谷线；③陡坎和斜坡上、下高程点；④除以上特征点外，还要按规范要求测一定密度的高程点•第三题"XX中心"位于XXX商务区核心区楼高88层，建造高度超450m,规划为超高层多功能商务综合体，地下4层，集写字楼、酒店、商业、会议等功能于一体，按国际5a级标准设计……•业主方委托某甲级测绘单位对该项目进行第三方检测•工作内容：包括首级gps平面控制网复测，施工控制网复测、电梯井与核心筒垂直度测量、外筒钢结构测量、建筑物主体工程沉降监测、建筑物主体工程日周期摆动测量•［问题］1. 作为第三方监测单位 ,为了顺利完成该项目 ,应投入哪些设备 ?投入设备用于完成哪些工作 ?2. 建筑施工放样的主要内容有哪些?本工程施工测量中最重要的内容什么?3. 如何利用激光投点仪进行竖向传递?4. 使用全站仪放样与使用gps-rtk 放样有何异同 ?各自的优势和使用场合有哪些?5. 简述该线路工程测量的工作内容 .6. 简述线路定测的内容和方法 .7. 简述线路平曲线及其测设方法.［参考答案］1. 作为第三方监测单位 ,为了顺利完成该项目 ,应投入哪些设备 ?投入设备用于完成哪些工作 ? -投入的设备包括双频 gps 接收机、测量机器人、数字水准仪、激光投点仪等 .(1) 双频 gps 接收机用于首级 gps 平面控制网复测、建筑物主体工程日周期摆动测量、施工控制网复测等工作 .(2) 测量机器人用于建筑物主体工程日周期摆动测量、施工控制网复测、电梯井与核心筒垂直度测量、外筒钢结构测量等工作 .(3) 数字水准仪用于建筑物主体工程沉降监测 .(4) 激光投点仪用于控制点作竖向传递,将控制点随施工进度传递到相应楼层.2. 建筑施工放样的主要内容有哪些?本工程施工测量中最重要的内容什么?-建筑施工放样的主要内容有: 建筑物位置放样、基础放样、轴线投测和高程传递 .本项目是超高层建筑 ,所以本工程施工测量中最重要的内容是高程传递.3. 如何利用激光投点仪进行竖向传递?-利用激光投点仪进行竖向传递的步骤：①在土 0.00层(或相应的转层)控制点上安置激光投点仪;②接收靶通常采用透明的刻有"+"字线的有机玻璃，将有机玻璃安放在待投点层相应的传递孔上，将激光投点仪在玻璃上的投点做上投点标记；③为了消除仪器的轴系误差，可以在0°90°、180°、270°共四个方位投点中取其中点作为最终结果；④当全部投测完成后，再用钢尺或全站仪测量投点间的水平距离作检核；若投点间的水平距离与相应控制点间的距离之差在测量误差范围内，完成投点，否则重投 .4. 使用全站仪放样与使用gps-rtk 放样有何异同 ?各自的优势和使用场合有哪些?-全站仪放样要求测站与放样点间必需通视，其放样精度不均匀，随视距长度的增加精度降低；而 rtk 放样时不需要彼此通视，能远距离传递三维坐标，不会产生误差累积 .在高精度的放样时，如毫米级精度，只能采用全站仪放样；在室内等 gps 信号弱或没有 gps 信号时，也只能采用全站仪放样 .在具有良好的gps信号且精度要求不是太高的场合(如5cm精度),利用gps-rtk放样具有很好的优势 .第四题4 XX市根据城市建设规划，计划在离市区8 km的XX镇建一工业园区•需先修建一条4车道、设计时速80km/h 的公路连接两地 .XXX测绘单位通过竞标获得该公路工程测绘项目•该测绘项目包括从勘测设计到施工建设阶段的所有测绘工作 .5•简述该线路工程测量的工作内容•线路工程测量的工作内容主要包括控制测量、带状地形图测绘、纵横断面测量、中线测量、施工放样、竣工测量等•6•简述线路定测的内容和方法•线路定测的主要任务是将初步设计所定线路测设到实地,并结合现场情况改善线路位置,其工作内容包括线路中线测量和纵横断面测绘 .(1) 线路中线测量是依据初步设计定出的纸上线路,沿线路测设中桩 ,包括放线和中桩测设两部分工作 .放线常用穿线放线法、拨角放线法、gps-rtk 法、全站仪极坐标法等 . 交点确定后进行中线丈量 ,设置里程桩和加桩 ,并进行曲线测设 .(2) 线路纵断面测绘是利用初测水准点以中平测量的要求测出各里程桩、加桩处的地面高程绘制反映沿线地面起伏情况的纵断面图 .纵断面图是设计线路纵向坡度、桥面位置、隧道洞口位置的依据.线路纵断面也可采用全站仪或 gps-rtk 测绘 .线路纵断面图采用直角坐标法绘制，以里程为横坐标，以高程为纵坐标•里程比例尺常采用1:2000和1 : 1000;为突出显示地形起伏状态,高程比例尺通常为里程比例尺的10~20倍.(3) 线路横断面测绘是在各中桩处测定垂直于道路中线方向的地面起伏，绘制横断面图 .横断面图是设计路基横断面、计算土石方量和施工时确定路基填挖边界的依据.横断面上中桩的地面高程已在纵断面测量时测出，两侧地形特征点相对于中桩的平距和高差可用水准仪皮尺法等测定，也可与纵断面一起采用全站仪或gps-rtk 测绘.线路横断面图的纵横比例尺相同，一般采用1 : 100或1 : 200.7.简述线路平曲线及其测设方法.线路曲线分为平曲线和竖曲线，平曲线是在平面上连接不同方向线路的曲线.根据其曲率半径特点，分为圆曲线和缓和曲线.平曲线的测设过程如下 :(1) 曲线要素及主要点 (简称主点 )里程计算 .根据给定的半径、偏角等要素，计算其他曲线要素(圆曲线的曲线要素包括切线长t、曲线长I、外矢距e及切曲差q)和主点(圆曲线的起点、中点和终点 )的里程 .(2) 主点测设 .根据曲线要素直接测设主点.(3) 曲线详细测设 .主点测设后，为在地面上更加准确地反映曲线的形状，还需每隔一段弧长加设曲线细部点，称为曲线详细测设 .曲线详细测设通常采用极坐标法、直接坐标法、偏角法、切线支距法等.平曲线的测设通常采用全站仪或 gps-rtk 的直接坐标法 .该法需先计算曲线主点和细部点在测量坐标系中的坐标，然后将主点和细部点一并测设.第五题5工程背景：某城市广场进行1 : 500规划验收竣工测量.1. 验收依据(1) cjj/t 8-2011 《城市测量规范》 .(2) gb/t 17986.1-2000 《房产测量规范第一单元：房产测量规定》 .⑶gb/t 20257.1-2007《国家基本比例尺地图图式第1部分:1 : 500 1 : 1000 1 : 2000地形图图式》 .(4) cjj/t 73-2010 《卫星定位城市测量技术规范》 .(5) gb/t 24356-2009 《测绘成果质量检查与验收》 .2 .提交资料提交资料 :测区 1: 500竣工地形图、建筑物各层平面图和各层尺寸校核图、建筑物的平面位置校核图、建筑物的剖面图、竣工测量成果汇总表、各种计算资料以及相关说明等资料.［问题］1. 测量人员进行竣工测量时 ,应准备哪些主要仪器和资料 ?2. 规划验收竣工测量的工作内容有哪些 ?3. 竣工地形图与一般的地形图所表示的内容有什么不同?［参考答案］1. 测量人员进行竣工测量时 ,应准备哪些主要仪器和资料 ?竣工测量应准备的主要仪器包括gps、全站仪、水准仪•主要资料包括测区及周围平面和高程控制点成果资料、测区已有的 1 : 500地形图、建筑红线定位图等 .2. 规划验收竣工测量的工作内容有哪些?规划验收竣工测量的工作内容包括建（构）筑物高度测量、建设工程竣工地形图测绘、地下管线探测和建筑面积测量 .3. 竣工地形图与一般的地形图所表示的内容有什么不同?竣工地形图除了地理要素外,还要标注建筑物各条边的尺寸,建筑外围与邻近建筑物的平面位置关系,竣工建筑物与用地红线、道路规划红线、电力规划线等规划控制线的尺寸,小区内部主要道路及车库入口宽度尺寸 ,竣工建筑楼号（名）,建筑物一层地坪高程 ,车库地坪高程、地面高程（其位置、数量等信息应与建筑总平面图一致）等;应标明所有地物的性质、用途,如小区道路、小区主次入口、小区绿化、车库入口、车间、宿舍、办公楼、配电房、物业管理、活动中心、幼儿园、公厕、通透式围墙等,当不同层有不同用途时,应加注记说明;同时,将规划路、界址点（线）展绘于图上,并标注建筑物与其相距尺寸,标注位置应与总平面图一致,并进行来源说明,名称也应与总平面图上注记一致.第六题61. 工程概况某轨道交通线某区间盾构工程将通过正在施工的某住宅小区工地.地铁隧道将从工程桩中间穿过,两者最近距离1.7〜1.8m.该地段工程地质条件差，存在较厚的淤泥层和砂层•住宅小区基坑用搅拌桩、旋喷桩止水 ,支护采用喷锚支护 .在采取相关加固措施以保证周边已有构筑物安全的同时 ,应进行严密的监测 ,以确保周边构筑物安全 .［问题］1. 为完成变形监测任务 ,除了布设变形监测点外 ,还布设了测量基准点和工作基点,则布设测量基准点和工作基点的目的是什么 ?2. 对变形监测资料进行分析是变形监测的主要工作之一,常用的方法有哪几种 ?3. 该项目完成后 ,提供给甲方的成果应包含哪些内容?1. 为完成变形监测任务 ,除了布设变形监测点外 ,还布设了测量基准点和工作基点,则布设测量基准点和工作基点的目的是什么 ?布设测量基准点 ,是为了保证测量的基准统一,布置工作基点是为了便于测量工作,并减小测量误差 .必须保证基准点的稳定性 ,定期进行测量、分析 ,工作基点与测量基准点间也必须进行测量以得到工作基点的坐标值 ,同时可根据坐标值的差异 ,判断工作基点的稳定性 .2. 对变形监测资料进行分析是变形监测的主要工作之一,常用的方法有哪几种 ?（1）作图分析 ,即将观测资料绘制成各种曲线,常用的是将观测资料按时间顺序绘制成过程线 .（2）统计分析 ,即用数理统计方法分析计算各种观测物理量的变化规律,分析观测物理量的周期性、相关性和发展趋势 .2. 对变形监测资料进行分析是变形监测的主要工作之一 ,常用的方法有哪几种 ?（3）对比分析 .(4) 建模分析,即建立数学模型,用以分离影响因素 ,研究观测物理量变化规律 ,进行预报和实现安全控制 .常用的数学模型有统计模型、确定性模型和混合模型.3. 该项目完成后 ,提供给甲方的成果应包含哪些内容?项目完成后 ,应提交的成果如下 :(1)技术设计书和测量方案 .(2)监测网和监测点布置图 .(3) 标石、标志规格及埋设图 .(4) 仪器的检校资料 .3. 该项目完成后 ,提供给甲方的成果应包含哪些内容?项目完成后 ,应提交的成果如下 :(5) 原始观测记录 .(6) 平差计算、成果质量评定资料.(7) 变形观测数据处理分析和预报成果资料 .(8) 变形过程和变形分布图表 .(9) 变形监测、分析和预报的技术报告.第七题7 某测绘单位承担某商住楼建设过程中的变形监测任务.该楼位于城市的中心区 , 设计楼层 14 层(含地下2层),楼高约50m.本建筑的变形监测等级为三等.(1)已有资料：建筑物总平面图、施工设计图及相关说明文档 ;施工首级 gps 控制网资料 (城市地方坐标系 );周边地区一、二等水准点资料 (1985 国家高程基准 );其他相关资料 .⑵投入的主要测量设备:0.5 〃级全站仪一台套；ds05型水准仪一台套.［问题］1 .该高层建筑施工过程中的变形监测项目有哪些?2. 简述该建筑的变形监测精度要求.3. 简述基坑水平位移监测的方法.［参考答案］1 .该高层建筑施工过程中的变形监测项目有哪些?该高层建筑施工过程中的变形监测项目有 :(1) 建筑基坑监测项目：①基坑围护墙(坡)顶部的水平位移监测与沉降监测；②基坑围护墙深层水平位移监测；③基坑内地下水位监测；④周围建筑物沉降监测和裂缝监测•(2) 建筑主体监测项目：①建筑主体沉降监测；②建筑主体水平位移监测.2. 简述该建筑的变形监测精度要求-该建筑的变形监测等级为三等,gb 50026-2007《工程测量规范》规定三等变形监测的精度要求为：(1)变形观测点相对于基准点的高程中误差不大于 1.0mm.(2 )相邻变形观测点的高差中误差不大于 0.5mm.(3) 水平位移监测的变形观测点相对于基准点的点位中误差不大于 6.0mm.3. 简述基坑水平位移监测的方法-基坑水平位移监测包括基坑围护墙(坡)顶部的水平位移监测和基坑围护墙深层水平位移监测.(1)基坑围护墙 (坡)顶部水平位移监测方法：-精密全站仪配合棱镜采用极坐标法测量监测点坐标,测点采用强制对中 ,以减少对中误差；-视准线法观测 .(2)基坑围护墙深层水平位移监测可通过测斜装置观测,在围护结构或基坑附近的土体中预埋测斜管 ,用测斜仪观测各深度处侧向位移 .若以测斜管下部管端为相对基准点时,应保证管端嵌入到稳定土体中 ;若以测斜管上部管口为相对基准点时,每次观测均应测定管顶的水平位移 .观测点精度不宜低于 1mm.。
