6—1—8 土方机械化施工6—1-8-1 土方机械的选择土方机械化开挖应根据基础形式、工程规模、开挖深度、地质、地下水情况、土方量、运距、现场和机具设备条件、工期要求以及土方机械的特点等合理选择挖土机械，以充分发挥机械效率，节省机械费用，加速工程进度.土方机械化施工常用机械有：推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）装载机等，一般常用土方机械的选择可参考表6-47.常用土方机械的选择表6—47一般讲,深度不大的大面积基坑开挖，宜采用推土机或装载机推土、装土，用自卸汽车运土；对长度和宽度均较大的大面积土方一次开挖,可用铲运机铲土、运土、卸土、填筑作业；对面积较深的基础多采用0.5m3或1.0m3斗容量的液压正铲挖掘机，上层土方也可用铲运机或推土机进行;如操作面狭窄，且有地下水，土体湿度大，可采用液压反铲挖掘机挖土，自卸汽车运土；在地下水中挖土，可用拉铲，效率较高；对地下水位较深,采取不排水时，亦可分层用不同机械开挖,先用正铲挖土机挖地下水位以上土方，再用拉铲或反铲挖地下水位以下土方，用自卸汽车将土方运出。
6—1—8—2 常用土方机械1．推土机常用推土机型号及技术性能见表6—48。
常用推土机型号及技术性能表6-482．铲运机常用铲运机型号及技术性能见表6-49。
铲运机的技术性能和规格表6—493．挖掘机（1）正铲挖掘机常用液压正铲挖掘机的型号及技术性能见表6-50.液压挖掘机主要技术性能与规格表6—50（2）反铲挖掘机常用液压反铲挖掘机的型号及技术性能见表6-50.(3）抓铲挖掘机常用抓铲挖掘机型号及技术性能见表6-51。
抓铲挖掘机型号及技术性能表6-514．装载机常用铰接式轮胎装载机型号及技术性能见表6-52。
铰接式轮胎装载机主要技术性能与规格表6-52（3。
2）注：1．WZ2A型带反铲，斗容量0。
2m3，最大挖掘深度4。
0m，挖掘半径5。
25m,卸料高度2。
99m。
2．转向方式均为铰接液压缸。

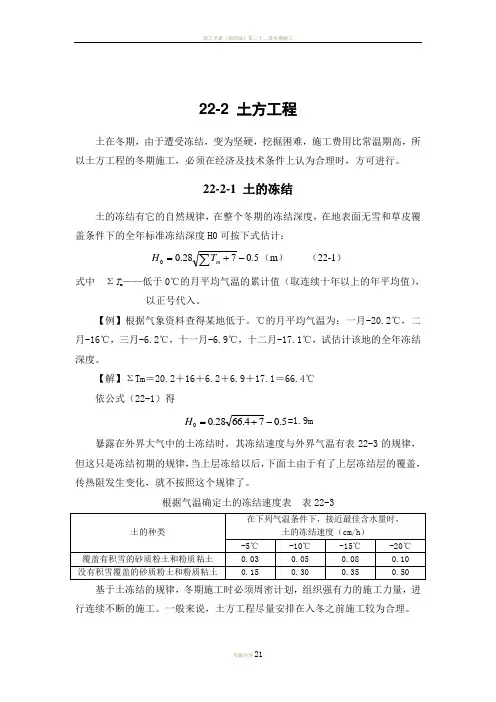

22-2 土方工程土在冬期，由于遭受冻结，变为坚硬，挖掘困难，施工费用比常温期高，所以土方工程的冬期施工，必须在经济及技术条件上认为合理时，方可进行。
22-2-1 土的冻结土的冻结有它的自然规律，在整个冬期的冻结深度，在地表面无雪和草皮覆盖条件下的全年标准冻结深度H0可按下式估计：5.0728.00-+=∑mTH （m ） （22-1）式中 ΣT m ——低于0℃的月平均气温的累计值（取连续十年以上的年平均值），以正号代入。
【例】根据气象资料查得某地低于。
℃的月平均气温为：一月-20.2℃，二月-16℃，三月-6.2℃，十一月-6.9℃，十二月-17.1℃，试估计该地的全年冻结深度。
【解】ΣTm ＝20.2＋16＋6.2＋6.9＋17.1＝66.4℃ 依公式（22-1）得5.074.6628.00-+=H =1.9m暴露在外界大气中的土冻结时，其冻结速度与外界气温有表22-3的规律，但这只是冻结初期的规律，当上层冻结以后，下面土由于有了上层冻结层的覆盖，传热阻发生变化，就不按照这个规律了。
根据气温确定土的冻结速度表 表22-3基于土冻结的规律，冬期施工时必须周密计划，组织强有力的施工力量，进行连续不断的施工。
一般来说，土方工程尽量安排在入冬之前施工较为合理。
22-2-2 土的防冻土的防冻应尽量利用自然条件，以就地取材为原则。
其防冻方法一般有地面耕松耙平防冻、覆雪防冻、隔热材料防冻等，现分述如下：1．地面耕松耙平防冻法预定冬期施工的土方工程，土的防冻工作，必须在入冬前进行。
其方法是在指定施工的部位，进入寒冻之前将表层土翻松耙平，其厚度宜为25~30cm ，其宽度宜为开挖时冻结深度的两倍加基槽（坑）底宽之和。
如图22-1所示。
图22-1 预防土冻结耕松耙平图1-天然雪层；2-地表面；3-耕松厚度250mm ；4-耙平厚度150mm ；5-拟挖掘的地槽轮廓；H--土的最大冻结深度在上述情况下，经过z 昼夜后的冻结深度H 可按下式计算：H ＝α（4P －P 2） （22-2）式中 H ——翻松耙平或粘土覆盖后的冻结深度（cm ）；α——土的防冻计算系数，按表22-4选用；P ——冻结指数，1000T t P ∑=；t ——土体冻结时间（d ）；T ——土体冻结期间的室外平均气温（℃），以正号代入。
施工手册(第四版)第六章土方与基坑工程6-2-7 支护结构施工6-2-7 支护结构施工6-2-7-1 钢板桩施工1．常用钢板桩及质量标准钢板桩支护由于其施工速度快，可重复使用，因此在一定条件下使用会取得较好的效益。
常用的钢板桩有U型和Z型，其他还有直腹板式、H型和组合式钢板桩。
国产的钢板桩只有鞍W型和包W型拉森式（U型）钢板桩，如表6-74所示。
其他还有一些国产宽翼缘热轧槽钢用于不太深的基坑作为支护应用。
国产拉森式（U型）钢板桩表6-74日本是生产钢板桩较多的国家之一，拉森式、Z型、直腹板式、H型、组合式钢板桩皆生产，现只举其中一部分如表6-75所示。
美国亦生产较多的钢板桩。
除日、美外，德、法、卢森堡等国家亦生产钢板桩。
钢板桩的质量标准如表6-76所示。
重复使用的钢板桩检验标准如表6-77所示。
日本生产的钢板桩表6-75钢板桩质量标准表6-76重复使用的钢板桩检验标准表6-77序号检查项目允许偏差检查方法单位数值1 桩垂直度% ＜1 钢尺量2 桩身弯曲度＜2%l l为桩长，钢尺量3 齿槽平直度及光滑度无电焊渣或毛刺1m长桩段作通过试验4 桩长度不小于设计长度钢尺量2．钢板桩施工前准备工作（1）钢板桩检验钢板桩材质检验和外观检验，对焊接钢板桩，尚需进行焊接部位的检验。
对用于基坑临时支护结构的钢板桩，主要进行外观检验，并对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。
1）外观检验包括表面缺陷、长度、宽度、高度、厚度、端头矩形比、平直度和锁口形状等项内容。
检查中要注意：①对打入钢板桩有影响的焊接件应予以割除；②有割孔、断面缺损的应予以补强；③若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算时是否需要折减。
原则上要对全部钢板桩进行外观检查。
2）材质检验对钢板桩母材的化学成分及机械性能进行全面试验。
它包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。
每一种规格的钢板桩至少进行一个拉伸、弯曲试验。
6-2-12沉井施工沉井是修筑深基础和地下构筑物的一种施工工艺。
施工时先在地面或基坑内制作开口的钢筋混凝土井身，待其达到规定强度后，在井身内部分层挖土运出，随着挖土和土面的降低，沉井井身藉其自重或在其他措施协助下克服与土壁间的摩阻力和刃脚反力，不断下沉，直至设计标高就位，然后进行封底。
沉井施工工艺的优点是：可在场地狭窄情况下施工较深（可达50余米）的地下工程，且对周围环境影响较小；可在地质、水文条件复杂地区施工；施工不需复杂的机具设备；与大开挖相比，可减少挖、运和回填的土方量。
其缺点是施工工序较多；技术要求高、质量控制难。
沉井工艺一般适用于工业建筑的深坑（料坑、铁皮坑、翻车机室等）、设备基础、水泵房、桥墩、顶管的工作井、深地下室、取水口等工程施工。
6-2-12-1沉井类型沉井类型很多，按材料分，有混凝土、钢筋混凝土、砖石等，但应用最多的还是钢筋混凝土沉井。
按平面形状分，有圆形、方形、矩形、多边形、多孔形等, 主要取决于其用途。
由于圆形沉井受力性能好、易于控制下沉，应用最多。
沉井的剖面，有圆筒形、锥形、阶梯形等。
为减少下沉摩阻力，井壁在刃脚外缘处常缩进20~30mm,呈圆柱带台阶形，井壁表面呈1/1000的坡度。
(a)平面形式；(b)竖剖面形式1-圆形；2-方形；3-矩形；4-多边形；5-多孔形；6-圆柱形；7-圆柱带台阶形；8-圆锥形；9-阶梯形6-2-12-2 沉井制作与下沉1．施工准备工作沉井施工前的准备工作，除去常规的场地平整；修建临时设施；水、电、风等动力供应外，着重作好下述工作：(1)地质勘察在沉井施工处需进行钻探，钻孔设在井外，距外井壁距离宜大于2m,需有一定数量和深度的钻孔，以提供土层变化、地下水位、地下障碍物及有无承压水等情况，对各土层要提供详细的物理力学指标，为制订施工方案提供技术依据。
(2)编制施工方案施工方案是指导沉井施工的核心技术文件，要根据沉井结构特点、地质水文条件、已有的施工设备和过去的施工经验，经过详细的技术、经济比较，编制出技术上先进、经济上合理的切实可行的施工方案。

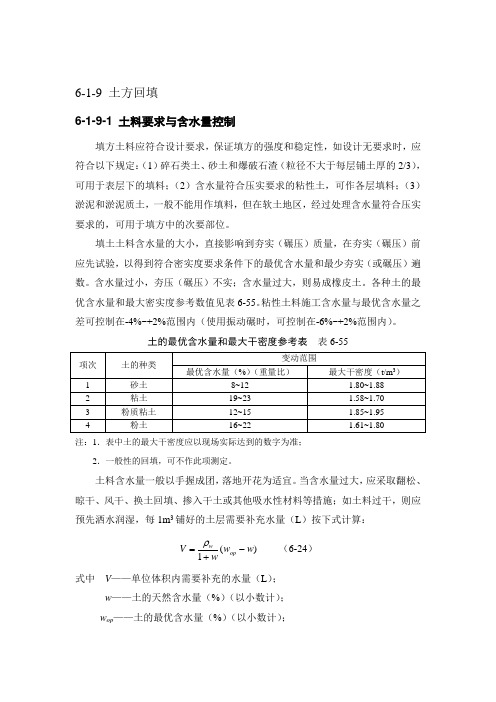

6-1-9 土方回填6-1-9-1 土料要求与含水量控制填方土料应符合设计要求，保证填方的强度和稳定性，如设计无要求时，应符合以下规定：（1）碎石类土、砂土和爆破石渣（粒径不大于每层铺土厚的2/3），可用于表层下的填料；（2）含水量符合压实要求的粘性土，可作各层填料；（3）淤泥和淤泥质土，一般不能用作填料，但在软土地区，经过处理含水量符合压实要求的，可用于填方中的次要部位。
填土土料含水量的大小，直接影响到夯实（碾压）质量，在夯实（碾压）前应先试验，以得到符合密实度要求条件下的最优含水量和最少夯实（或碾压）遍数。
含水量过小，夯压（碾压）不实；含水量过大，则易成橡皮土。
各种土的最优含水量和最大密实度参考数值见表6-55。
粘性土料施工含水量与最优含水量之差可控制在-4%~+2%范围内（使用振动碾时，可控制在-6%~+2%范围内）。
土的最优含水量和最大干密度参考表 表6-55注：1．表中土的最大干密度应以现场实际达到的数字为准；2．一般性的回填，可不作此项测定。
土料含水量一般以手握成团，落地开花为适宜。
当含水量过大，应采取翻松、晾干、风干、换土回填、掺入干土或其他吸水性材料等措施；如土料过干，则应预先洒水润湿，每1m 3铺好的土层需要补充水量（L ）按下式计算：)(1w w wV op w-+=ρ （6-24）式中 V ——单位体积内需要补充的水量（L ）；w ——土的天然含水量（%）（以小数计）； w op ——土的最优含水量（%）（以小数计）；ρw——填土碾压前的密度（kg/m3）。
当含水量小时，亦可采取增加压实遍数或使用大功率压实机械等措施。
在气候干燥时，须采取加速挖土、运土、平土和碾压过程，以减少土的水分散失。
当填料为碎石类土（充填物为砂土）时，碾压前应充分洒水湿透，以提高压实效果。
6-1-9-2 基底处理1．场地回填应先清除基底上垃圾、草皮、树根，排除坑穴中积水、淤泥和杂物，并应采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。

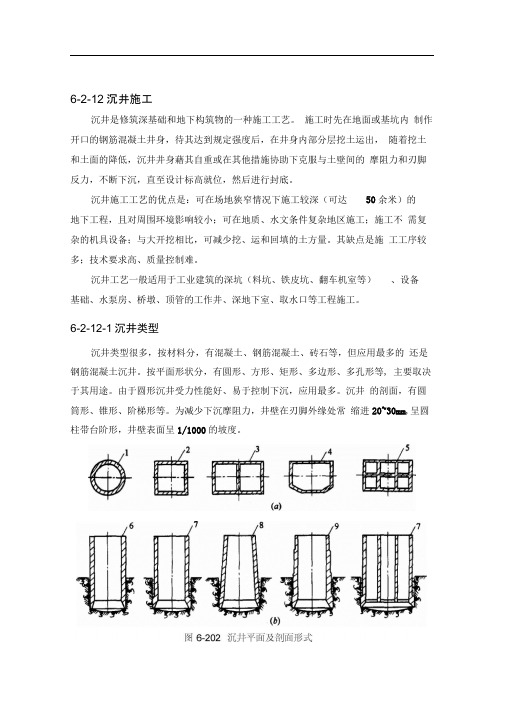

6-2-12 沉井施工沉井是修筑深基础和地下构筑物的一种施工工艺。
施工时先在地面或基坑内制作开口的钢筋混凝土井身，待其达到规定强度后，在井身内部分层挖土运出，随着挖土和土面的降低，沉井井身藉其自重或在其他措施协助下克服与土壁间的摩阻力和刃脚反力，不断下沉，直至设计标高就位，然后进行封底。
沉井施工工艺的优点是：可在场地狭窄情况下施工较深（可达50余米）的地下工程，且对周围环境影响较小；可在地质、水文条件复杂地区施工；施工不需复杂的机具设备；与大开挖相比，可减少挖、运和回填的土方量。
其缺点是施工工序较多；技术要求高、质量控制难。
沉井工艺一般适用于工业建筑的深坑（料坑、铁皮坑、翻车机室等）、设备基础、水泵房、桥墩、顶管的工作井、深地下室、取水口等工程施工。

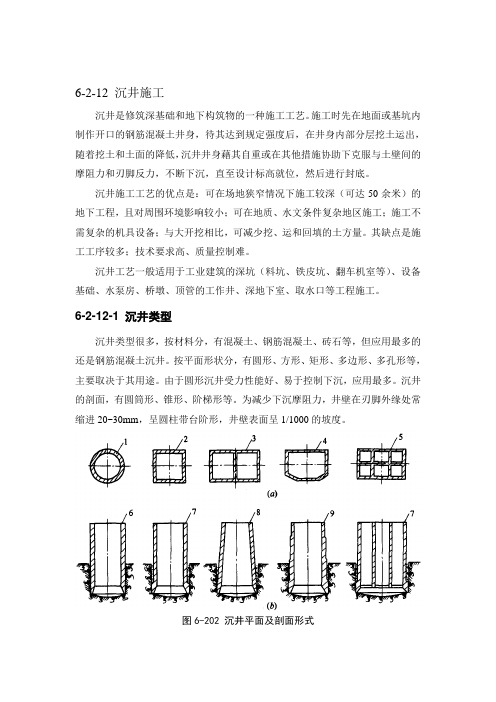

6-2-12-1 沉井类型沉井类型很多，按材料分，有混凝土、钢筋混凝土、砖石等，但应用最多的还是钢筋混凝土沉井。
按平面形状分，有圆形、方形、矩形、多边形、多孔形等，主要取决于其用途。
由于圆形沉井受力性能好、易于控制下沉，应用最多。
沉井的剖面，有圆筒形、锥形、阶梯形等。
为减少下沉摩阻力，井壁在刃脚外缘处常缩进20~30mm，呈圆柱带台阶形，井壁表面呈1/1000的坡度。
图6-202 沉井平面及剖面形式（a）平面形式；（b）竖剖面形式1-圆形；2-方形；3-矩形；4-多边形；5-多孔形；6-圆柱形；7-圆柱带台阶形；8-圆锥形；9-阶梯形6-2-12-2 沉井制作与下沉1．施工准备工作沉井施工前的准备工作，除去常规的场地平整；修建临时设施；水、电、风等动力供应外，着重作好下述工作：（1）地质勘察在沉井施工处需进行钻探，钻孔设在井外，距外井壁距离宜大于2m，需有一定数量和深度的钻孔，以提供土层变化、地下水位、地下障碍物及有无承压水等情况，对各土层要提供详细的物理力学指标，为制订施工方案提供技术依据。
（2）编制施工方案施工方案是指导沉井施工的核心技术文件，要根据沉井结构特点、地质水文条件、已有的施工设备和过去的施工经验，经过详细的技术、经济比较，编制出技术上先进、经济上合理的切实可行的施工方案。
建筑施工手册第四版土方与基坑工程：支护结构计算6266-2-6 支护结构计算6-2-6-1 排桩与地下连续墙计算对于较深的基坑，排桩、地下连续墙围护墙应用最多，其承受的荷载比较复杂，一般应考虑下述荷载：土压力、水压力、地面超载、影响范围内的地面上建筑物和构筑物荷载、施工荷载、邻近基础工程施工的影响（如打桩、基坑土方开挖、降水等）。
作为主体结构一部分时，应考虑上部结构传来的荷载及地震作用，需要时应结合工程经验考虑温度变化影响和混凝土收缩、徐变引起的作用以及时空效应。
排桩和地下连续墙支护结构的破坏，包括强度破坏、变形过大和稳定性破坏（图6-65）。
其强度破坏或变形过大包括：图6-65 排桩和地下连续墙支护结构的破坏形式（a）拉锚破坏或支撑压曲；（b）底部走动；（c）平面变形过大或弯曲破坏；（d）墙后土体整体滑动失稳；（e）坑底隆起；（f）管涌（1）拉锚破坏或支撑压曲：过多地增加了地面荷载引起的附加荷载，或土压力过大、计算有误，引起拉杆断裂，或锚固部分失效、腰梁（围擦）破坏，或内部支撑断面过小受压失稳。
为此需计算拉锚承受的拉力或支撑荷载，正确选择其截面或锚固体。
（2）支护墙底部走动：当支护墙底部嵌固深度不够，或由于挖土超深、水的冲刷等原因都可能产生这种破坏。
为此需正确计算支护结构的入土深度。
（3）支护墙的平面变形过大或弯曲破坏：支护墙的截面过小、对土压力估算不准确、墙后增加大量地面荷载或挖土超深等都可能引起这种破坏。
平面变形过大会引起墙后地面过大的沉降，亦会给周围附近的建（构）筑物、道路、管线等造成损害。
排桩和地下连续墙支护结构的稳定性破坏包括：（1）墙后土体整体滑动失稳：如拉锚的长度不够，软粘土发生圆弧滑动，会引起支护结构的整体失稳。
（2）坑底隆起：在软粘土地区，如挖土深度大，嵌固深度不够，可能由于挖土处卸载过多，在墙后土重及地面荷载作用下引起坑底隆起。
对挖土深度大的深坑需进行这方面的验算，必要时需对坑底土进行加固处理或增大挡墙的入土深度。
6—1-7 土方开挖6-1—7—1 土方施工准备工作1．学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求,了解工程规模、结构形式、特点、工程量和质量要求;熟悉土层地质、水文勘察资料;审查地基处理和基础设计；会审图纸,搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突;研究好开挖程序,明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。
2．查勘施工现场摸清工程场地情况,收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况,防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。
3．编制施工方案研究制定现场场地整平、基坑开挖施工方案；绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。
4．平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区;凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土,应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。
5．清除现场障碍物将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。
6．进行地下墓探在黄土地区或有古墓地区，应在工程基础部位,按设计要求位置，用洛阳铲进行铲探，发现墓穴、土洞、地道（地窖)、废井等，应对地基进行局部处理,方法见后。

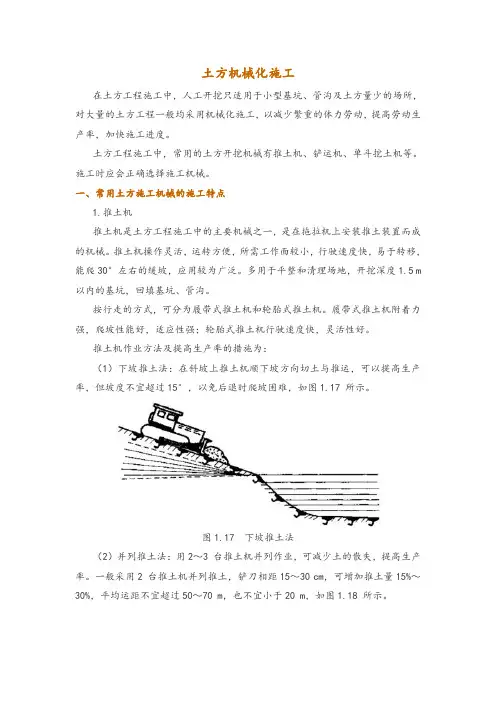

土方机械化施工在土方工程施工中，人工开挖只适用于小型基坑、管沟及土方量少的场所，对大量的土方工程一般均采用机械化施工，以减少繁重的体力劳动，提高劳动生产率，加快施工进度。
土方工程施工中，常用的土方开挖机械有推土机、铲运机、单斗挖土机等。
施工时应会正确选择施工机械。
一、常用土方施工机械的施工特点1.推土机推土机是土方工程施工中的主要机械之一，是在拖拉机上安装推土装置而成的机械。
推土机操作灵活，运转方便，所需工作面较小，行驶速度快，易于转移，能爬30°左右的缓坡，应用较为广泛。
多用于平整和清理场地，开挖深度1.5 m 以内的基坑，回填基坑、管沟。
按行走的方式，可分为履带式推土机和轮胎式推土机。
履带式推土机附着力强，爬坡性能好，适应性强；轮胎式推土机行驶速度快，灵活性好。
推土机作业方法及提高生产率的措施为：（1）下坡推土法：在斜坡上推土机顺下坡方向切土与推运，可以提高生产率，但坡度不宜超过15°，以免后退时爬坡困难，如图1.17 所示。
图1.17 下坡推土法（2）并列推土法：用2～3 台推土机并列作业，可减少土的散失，提高生产率。
一般采用2 台推土机并列推土，铲刀相距15～30 cm，可增加推土量15%～30%，平均运距不宜超过50～70 m，也不宜小于20 m，如图1.18 所示。
图1.18 并列推土法（3）槽型推土法：推土机重复在一条作业线上切土和推土，使地面逐渐形成一条浅槽，以减少土从铲刀两侧散失，可增加10%～30%的推土量，如图1.19 所示。
图1.19 槽形推土法（4）多刀送土法：在硬质土中，由于切土深度不大，可采用多次铲土，然后集中推送到卸土区。
2.铲运机铲运机由牵引机械和土斗组成，按行走方式分为拖式铲运机和自行式铲运机。
拖式铲运机由拖拉机牵引，自行式铲运机的行驶和工作，都靠自身的动力设备，不需要其他机械的牵引和操纵（图1.20 和图1.21）。
图1.20 拖式铲运机图1.21 自行式铲运机铲运机的特点是能完成挖土、运土、平土或填土等全部土方工程施工工序，操纵灵活，对行驶道路要求低，适用于大面积场地平整，开挖大基坑等工程。

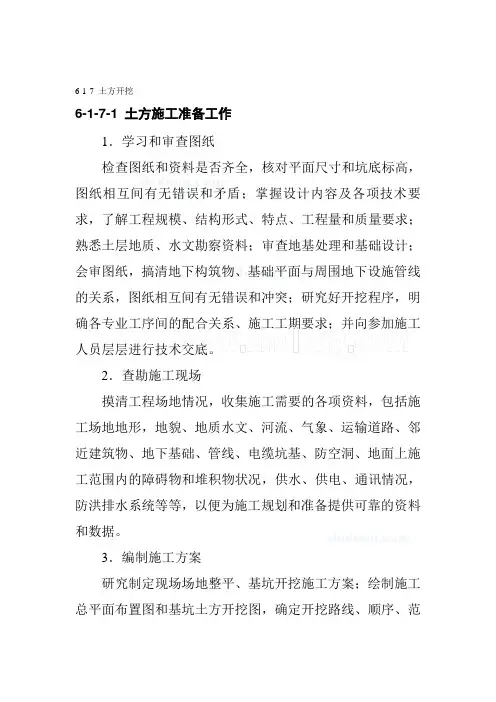

6-1-7 土方开挖6-1-7-1 土方施工准备工作1．学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。
2．查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。
3．编制施工方案研究制定现场场地整平、基坑开挖施工方案；绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。
4．平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。
5．清除现场障碍物将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。
6．进行地下墓探在黄土地区或有古墓地区，应在工程基础部位，按设计要求位置，用洛阳铲进行铲探，发现墓穴、土洞、地道（地窖）、废井等，应对地基进行局部处理，方法见后。
【机械制造行业】施工手册第四版第六章土方与基坑工程土方机械化施工xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv6-1-8 土方机械化施工6-1-8-1 土方机械的选择土方机械化开挖应根据基础形式、工程规模、开挖深度、地质、地下水情况、土方量、运距、现场和机具设备条件、工期要求以及土方机械的特点等合理选择挖土机械，以充分发挥机械效率，节省机械费用，加速工程进度。

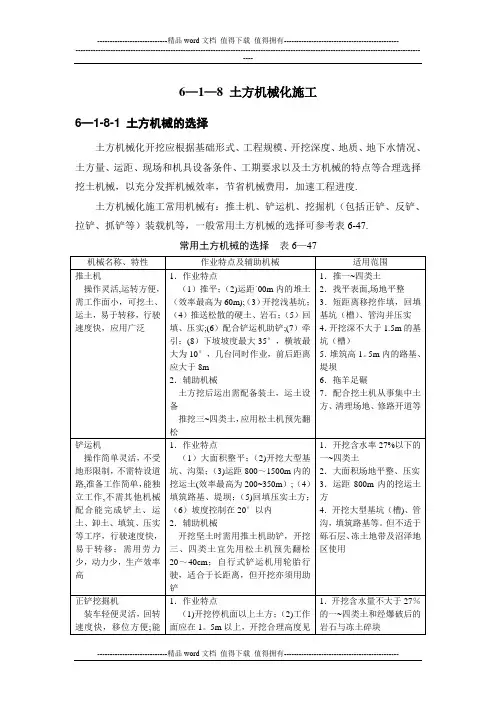

土方机械化施工常用机械有：推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）装载机等，一般常用土方机械的选择可参考表6-47。
