截水沟边沟排水沟技术交底本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March１．路基边沟、排水沟、截水沟路基成形，护坡道、碎落台经碾压后，及时施工边沟。
排水沟采取临时和永久排水设施相结合的办法施工，在特殊地段应先在设计位置挖临时排水沟，防止雨水冲入路基。
边沟、排水沟、截水沟采用人工挖沟槽，沟底采用平板振动夯振击密实，急流槽采用人工挖基。
浆砌片石采用挤浆法施工，机械搅拌砂浆。
排水沟（边沟）分段施工，分段成型，在雨季严禁长段开挖而遭雨水浸泡。
水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。
1）石料的选择与路基防护工程相同。
砂浆配合比通过试验确定，采用磅称计量，并按规定制作砂浆检查试件。
2）施工前放好排水沟（边沟）中线、边桩，并在水沟外测放设护桩（直线地段每20米一桩，曲线每10米一桩），经过高程测量将填挖高度标注在护桩上，以控制水沟的中心位置、高程和线形。
3）开挖沟槽时，由人工开挖整修；沟底采用平板冲击夯夯击密实。
达到沟底密实、边坡整齐园顺。
4）砌体结构尺寸采用立杆挂线控制、坡尺检查。
在砌筑的同时经常检查水沟中线，通过水平测量，检查沟底的高程和坡度，确保排水沟（边沟）完成后，结构尺寸符合设计要求，坡面平整，线形顺适。
5）浆砌片石采用挤浆法，采用监理工程师要求的方法勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。
砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。
6）排水沟（边沟）根据伸缩缝设计位置分段砌筑，当经过软弱地段时，根据监理工程师批示进行基底处理。
7）砌体应分层坐浆砌筑，砌筑上层时，不得振动下层。
不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时进行勾缝。
8）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工的砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。
混凝土和钢筋排水沟的施工方案1. 施工准备1.1 材料准备- 混凝土：应符合设计强度和耐久性要求，确保材料质量。
- 钢筋：应符合设计规范要求，具有足够的强度和焊接性能。
- 水泥、砂、石子等：应符合相应的技术标准要求。
1.2 施工工具与设备- 混凝土搅拌机、泵送设备、振动器等。
- 钢筋加工设备：切割机、弯曲机等。
- 模板及支撑材料：应满足设计要求和施工安全规定。
- 测量仪器：水准仪、经纬仪、卷尺等。
- 运输车辆和输送管道等。
1.3 施工人员培训- 对施工人员进行技术培训和安全教育，确保施工人员了解施工方案和安全操作规程。
1.4 现场准备- 清除施工区域内的障碍物，确保施工场地平整、坚实。
- 设置临时排水设施，确保施工过程中排水畅通。
- 准备施工所需的电源、水源和其他资源。
2. 施工流程2.1 施工测量- 根据设计图纸进行施工测量，标出排水沟的位置和尺寸。
2.2 基础处理- 处理基础表面，确保基础表面平整、坚实。
- 铺设基础模板，模板应符合设计要求和施工安全规定。
2.3 钢筋加工与安装- 根据设计图纸加工钢筋，包括钢筋切割、弯曲等。
- 安装钢筋骨架，确保钢筋间距、保护层厚度等符合设计要求。
2.4 混凝土浇筑- 搅拌混凝土，确保混凝土强度和耐久性。
- 使用泵送设备将混凝土输送至施工现场。
- 浇筑混凝土，采用振动器进行振动，确保混凝土密实。
- 在混凝土浇筑后进行养护，确保混凝土强度发展。
2.5 模板及支撑拆除- 在混凝土强度达到设计要求后，拆除模板及支撑。
2.6 施工缝处理- 根据设计要求处理施工缝，确保缝隙合理、平整。
2.7 成品保护- 对施工完成的排水沟进行成品保护，防止施工过程中受到损坏。
3. 施工安全与质量控制3.1 安全措施- 严格遵守国家有关安全生产的法律、法规和规定。
- 定期对施工人员进行安全教育和培训。
- 设置安全警示标志，确保施工现场安全。
3.2 质量控制- 严格把控材料质量，不符合要求的材料不得使用。
目录1 编制依据 (3)2 编制原则...................................... 3矚慫润厲钐瘗睞枥庑赖。
3 概述.......................................... 3聞創沟燴鐺險爱氇谴净。
4 施工组织机构.................................. 4残骛楼諍锩瀨濟溆塹籟。
5 施工工艺流程.................................. 4酽锕极額閉镇桧猪訣锥。
6 排水工程的实施................................ 6彈贸摄尔霁毙攬砖卤庑。
6.1 施工准备.................................. 6謀荞抟箧飆鐸怼类蒋薔。
6.2 施工放样.................................. 6厦礴恳蹒骈時盡继價骚。
6.3 边沟及排水沟开挖.......................... 6茕桢广鳓鯡选块网羈泪。
6.4 砂砾垫层回填.............................. 6鹅娅尽損鹌惨歷茏鴛賴。
6.5 沟底底板砼现浇............................ 6籟丛妈羥为贍偾蛏练淨。
6.6 边沟盖板的预制............................ 6預頌圣鉉儐歲龈讶骅籴。
6.7 护坡道坡脚砼隔水层浇筑.................... 7渗釤呛俨匀谔鱉调硯錦。
6.8 排水沟勾缝及养生.......................... 7铙誅卧泻噦圣骋贶頂廡。
6.9 路基边沟施工.............................. 7擁締凤袜备訊顎轮烂蔷。
7 质量保证措施.................................. 8贓熱俣阃歲匱阊邺镓騷。

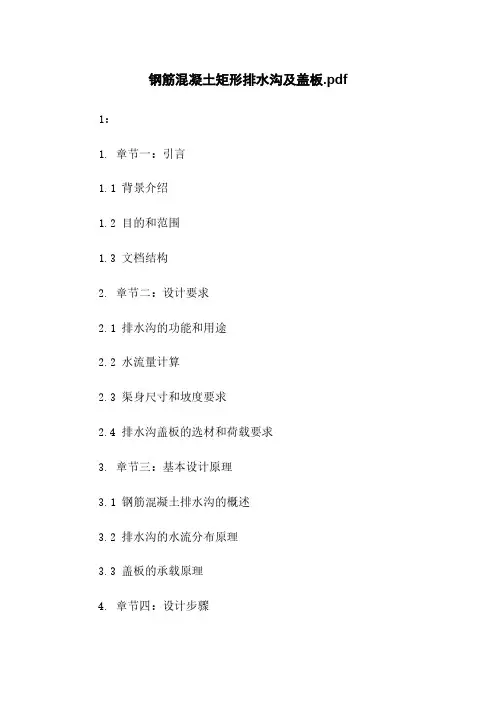

钢筋混凝土矩形排水沟及盖板.pdf 1：1. 章节一：引言1.1 背景介绍1.2 目的和范围1.3 文档结构2. 章节二：设计要求2.1 排水沟的功能和用途2.2 水流量计算2.3 渠身尺寸和坡度要求2.4 排水沟盖板的选材和荷载要求3. 章节三：基本设计原理3.1 钢筋混凝土排水沟的概述3.2 排水沟的水流分布原理3.3 盖板的承载原理4. 章节四：设计步骤4.1 渠身尺寸和坡度的初步确定4.2 盖板选材和荷载计算4.3 盖板的布置和连接设计4.4 渠身和盖板的施工工艺要求5. 章节五：图纸与说明5.1 渠身和盖板的平面布置图纸5.2 渠身和盖板的剖面图纸5.3 渠身和盖板的详细图纸5.4 盖板的施工说明和图示6. 章节六：施工要求6.1 渠身的浇筑与养护6.2 盖板的安装与固定6.3 排水沟与盖板的检测和验收要求7. 章节七：运维与维护7.1 排水沟的日常维护7.2 盖板的定期检查和维修要求8. 章节八：风险与安全考虑8.1 雨水排水系统可能存在的风险8.2 安全防护措施和注意事项附件：设计计算表格、图纸及施工工艺文件法律名词及注释：1. 钢筋混凝土：一种由钢筋和混凝土混合构成的复合材料，具有良好的抗拉、抗压和耐久性能。
2. 排水沟：用于收集和排放雨水或污水的管道或渠道。
3. 盖板：用于覆盖排水沟的上部结构，起到保护、承载和封闭的作用。
4. 荷载：指施加在排水沟和盖板上的各种力和重量。
5. 施工工艺要求：指施工过程中需要遵循的步骤和要求，旨在保证施工质量和安全。
2：1. 章节一：简介1.1 背景说明1.2 文档目的和范围1.3 文档结构2. 章节二：排水沟设计原理2.1 排水沟的功能和作用2.2 排水沟的分类2.3 排水沟的水流计算方法2.4 钢筋混凝土排水沟的特点和应用3. 章节三：排水沟的基本要求3.1 渠身尺寸和坡度要求3.2 盖板的选材要求3.3 排水沟的施工技术要求4. 章节四：钢筋混凝土排水沟的设计步骤4.1 渠身几何尺寸和坡度的初步确定4.2 渠身结构和钢筋设计4.3 盖板的荷载计算和选用4.4 渠身和盖板的施工方法和工艺要求5. 章节五：排水沟的图纸与说明5.1 渠身和盖板的平面布置图纸5.2 渠身和盖板的剖面图纸5.3 渠身和盖板的详图和构造图5.4 盖板的施工说明和图示6. 章节六：排水沟的施工要求6.1 渠身的浇筑和养护6.2 盖板的安装和固定6.3 排水沟的检验与验收7. 章节七：排水沟的运行与维护7.1 渠身的日常维护7.2 盖板的定期检查和维护8. 章节八：风险与安全考虑8.1 雨水排水系统的风险和安全问题8.2 相关防护和安全措施的声明附件：1. 渠身和盖板的设计计算表格和数据2. 渠身和盖板的施工图纸3. 渠身和盖板的施工工艺文件法律名词及注释：1. 钢筋混凝土：一种由钢筋和水泥混合构成的复合材料，具有高强度、耐久和抗裂性能。
青岛滨海公路南段一期工程承包单位：内蒙古自治区公路工程局合同号：三监理单位：山东东泰工程咨询有限公司编号：工程开工申请单A—7路基路面排水防护工程施工方案一、工程概况1、暗埋边沟挖方路段、部分填方路段、分离式路基路段中间、宽填缓边坡段均设置暗埋式边沟，采用矩形边沟加盖板的形式。
沟身采用号浆砌片石，盖板采用C30号混凝土预制，雨水口采用C20号混凝土现浇。
盖板顶部覆盖0.25m耕植土植草绿化，与路基边坡组成流线浅碟型土沟，每隔20m设一处雨水口。
暗埋矩形边沟一般路段沟深0.60m，沟底宽0.6m，底部有10cm砂垫层，内外侧边坡直立。
超高路段曲线外侧沟深0.5m，内侧沟深0.8m，底部有10cm砂垫层。
暗埋式边沟（分离式路基路段除外）下面均设置了矩形碎石盲沟，沟宽0.6m，深0.4m，外围渗水土工布，内埋Φ100mm多孔PVC排水管。
矩形碎石盲沟的出水口采用干砌片石并与填挖交界急流槽或填方边沟顺接。
一般情况下，边沟纵坡不小于%。
横向排水管为Φ10cm塑料排水管外包C15号水泥混凝土，并与碎石盲沟相连接。
2、填方边沟对于一般填方段采用蝶形土沟，断面轮廓采用梯形，沟深0.6m，沟底宽0.6m，内外侧边坡1：1，转角部分圆化角处理，沟底撒布10cm的碎石，碎石粒径一般为1-3cm。
个别路段根据排水需要加大边沟尺寸：沟深0.6m×沟底宽0.8m或沟深1.0m×沟底宽1.0m。
3、线外排水沟线外排水沟的线性要求平顺，尽可能采用直线，转弯处宜做成弧形，其半径不宜小于10m，设计所提供的长度不足时，可根据实际需要增长。
线外排水沟应离路基尽可能远些，距路基坡脚应大于3m。
路堤边坡设置急流槽地段，排水沟距路基坡脚距离不小于2.0m。
4、急流槽在挖方和填方交界处、截水沟水流引入排水沟及排水沟水流引入自然沟渠或桥涵结构物时，坡面较陡或边沟纵坡大于60%时，设置了急流槽。
急流槽的横断面形式为矩形，进水部分沟底纵坡2%，边墙顶面宽，槽深部分槽底纵坡为1：～1：，槽底为粗糙面，槽底厚0.3m，边墙顶面宽0.3m，根据沟底纵坡和急流槽身长度不同，设置不同间距的防滑平台。
路基边沟、排水沟、截水沟、急流槽施工方法及工艺一、施工方法在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。
此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。
1、边沟、排水沟的施工挖方地段边沟施工要待路槽成型后进行，填方路段排水沟可与路基同步进行施工。
边沟开挖后，应用轻质木板钉成的边沟及排水沟样板进行检查，以保证开挖的边坡的深、宽断面尺寸，并检查边沟及排水沟的纵坡是否符合设计和规范要求，检查合格后才能进行预制板的安装拼接。
2、截水沟的施工截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。
截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行混凝土的浇筑。
3、急流槽（含消能池）的施工山坡截水沟两端和挖填分界处边沟、排水沟连接（跌水较大处）设置急流槽。
急流槽的施工同边沟、截水沟等同步进行，施工方法同边沟基本相同，施工时注意消能池的设置适当。
二、施工工艺1、测量放样（1）根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线，并测出相应标高；（2）在地面上标出里程桩号以及标高，并根据所测结果对施工人员进行交底；（3）用石灰或者线绳拉出沟的相应轮廓线，示出相应的挖槽深度。
2、施工工序（1）排水沟、边沟、截水沟的测量放样统一采用全站仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。
边沟、排水沟、截水沟施工方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（边沟、排水沟、截水沟施工方案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为边沟、排水沟、截水沟施工方案的全部内容。
目录1 编制依据 (3)2 编制原则.............................3矚慫润厲钐瘗睞枥庑赖。
3 概述.................................3聞創沟燴鐺險爱氇谴净。
4 施工组织机构.........................4残骛楼諍锩瀨濟溆塹籟.5 施工工艺流程.........................4酽锕极額閉镇桧猪訣锥。
6 排水工程的实施.......................6彈贸摄尔霁毙攬砖卤庑。
6.1 施工准备.........................6謀荞抟箧飆鐸怼类蒋薔.6。
2 施工放样........................6厦礴恳蹒骈時盡继價骚。
6。
3 边沟及排水沟开挖................6茕桢广鳓鯡选块网羈泪。
6.4 砂砾垫层回填.....................6鹅娅尽損鹌惨歷茏鴛賴。
6。
5 沟底底板砼现浇..................6籟丛妈羥为贍偾蛏练淨. 6。
6 边沟盖板的预制..................6預頌圣鉉儐歲龈讶骅籴。
6.7 护坡道坡脚砼隔水层浇筑...........7渗釤呛俨匀谔鱉调硯錦。
6.8 排水沟勾缝及养生.................7铙誅卧泻噦圣骋贶頂廡.6.9 路基边沟施工.....................7擁締凤袜备訊顎轮烂蔷。

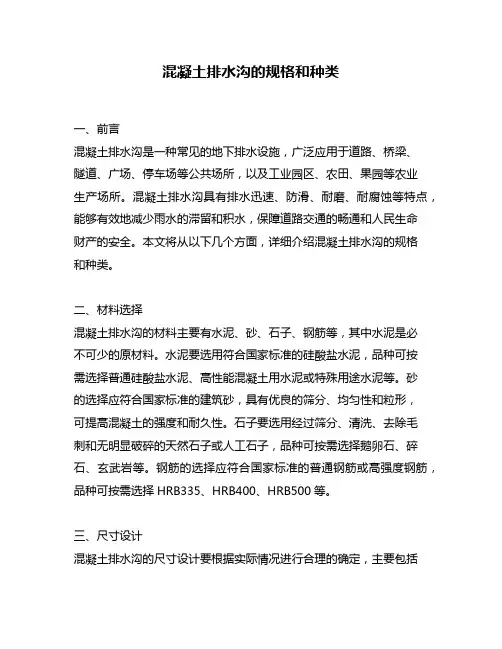

混凝土排水沟的规格和种类一、前言混凝土排水沟是一种常见的地下排水设施，广泛应用于道路、桥梁、隧道、广场、停车场等公共场所，以及工业园区、农田、果园等农业生产场所。
混凝土排水沟具有排水迅速、防滑、耐磨、耐腐蚀等特点，能够有效地减少雨水的滞留和积水，保障道路交通的畅通和人民生命财产的安全。
本文将从以下几个方面，详细介绍混凝土排水沟的规格和种类。
二、材料选择混凝土排水沟的材料主要有水泥、砂、石子、钢筋等，其中水泥是必不可少的原材料。
水泥要选用符合国家标准的硅酸盐水泥，品种可按需选择普通硅酸盐水泥、高性能混凝土用水泥或特殊用途水泥等。
砂的选择应符合国家标准的建筑砂，具有优良的筛分、均匀性和粒形，可提高混凝土的强度和耐久性。
石子要选用经过筛分、清洗、去除毛刺和无明显破碎的天然石子或人工石子，品种可按需选择鹅卵石、碎石、玄武岩等。
钢筋的选择应符合国家标准的普通钢筋或高强度钢筋，品种可按需选择HRB335、HRB400、HRB500等。
三、尺寸设计混凝土排水沟的尺寸设计要根据实际情况进行合理的确定，主要包括宽度、深度、坡度等参数。
一般来说，排水沟的宽度应根据设计的流量和排水能力进行计算，一般为0.5m-1.2m之间；深度要根据地面高程、排水需求和排水能力进行计算，一般为0.3m-1.2m之间；坡度要根据排水沟的长度和流量进行计算，一般为1%-5%之间。
在设计排水沟的尺寸时，还需要考虑到排水沟的安全性、稳定性和施工难易度等因素，确保排水沟的功能和使用效果。
四、排水沟的种类1. 直线排水沟直线排水沟是最常见的排水沟之一，它的形状呈直线型，适用于道路、桥梁、广场等公共场所的雨水排放。
直线排水沟的特点是结构简单、排水效率高、维护方便，适用于各种地形环境和排水需求。
2. 弧形排水沟弧形排水沟是一种外形呈弧形的排水设施，适用于弯道、转角处的排水需求。
弧形排水沟的特点是排水效率高、外形美观、结构坚固，能够有效地缓解弯道处的水流压力，保障道路安全。
钢筋混凝土盖板边沟施方案说明培训讲学钢筋混凝土盖板边沟是建筑工程中常见的构造，用于排水、收集雨水以及防止水浸入建筑物的结构。
在施工过程中，对钢筋混凝土盖板边沟的施工方案进行详细的说明培训讲学是非常重要的，以确保施工的安全和质量。
以下是一个关于钢筋混凝土盖板边沟施工方案说明培训讲学的示例，总字数达到1200字以上。
尊敬的各位施工人员：大家好！今天我们将进行关于钢筋混凝土盖板边沟施工方案的详细说明培训讲学。
希望通过本次培训，使大家对该方案有一个更加全面和深入的了解，并能够在实际施工中做到规范操作，确保施工安全和质量。
首先，我们先来了解一下钢筋混凝土盖板边沟的基本定义和作用。
钢筋混凝土盖板边沟是由混凝土包围的钢筋网片构成，具有排水、雨水收集和防水的作用。
在施工过程中，我们需要注意钢筋混凝土盖板边沟的设计、制作和安装规范。
接下来，我们将逐一对这些方面进行说明。
首先，钢筋混凝土盖板边沟的设计。
在设计过程中，我们需要根据实际需要确定边沟的位置、尺寸和形状。
边沟的位置应该能够方便排水，同时要考虑到建筑物的结构和周边环境。
边沟的尺寸和形状应该根据设计要求和使用功能来确定，同时要考虑到施工的可行性和经济性。
其次，钢筋混凝土盖板边沟的制作。
在制作过程中，我们需要选择合适的材料和工艺。
混凝土的强度等级要符合设计要求，钢筋网片的规格和间距要符合施工规范。
在制作过程中，我们要注意混凝土的配比和浇筑工艺，确保混凝土的质量和强度达到设计标准。
同时要注意钢筋网片的制作和安装质量，确保边沟的整体强度和稳定性。
最后，钢筋混凝土盖板边沟的安装。
在安装过程中，我们要先将边沟的底部进行整平和清理，然后根据设计要求进行灌浆处理，以提高边沟的防水性能。
接下来，我们要将预制好的钢筋混凝土盖板进行放置和固定，同时要注意边沟的整体水平和均匀。
最后，我们要进行检查和测试，确保边沟的质量和性能符合要求。
以上就是关于钢筋混凝土盖板边沟施工方案的说明培训讲学。

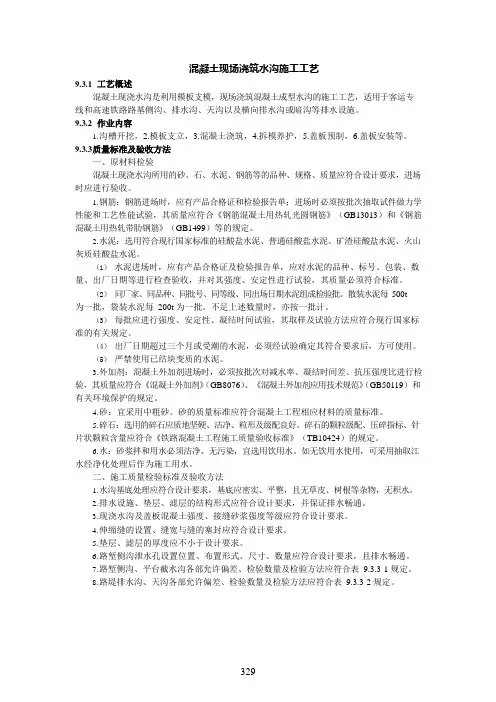

混凝土现场浇筑水沟施工工艺9.3.1工艺概述混凝土现浇水沟是利用模板支模，现场浇筑混凝土成型水沟的施工工艺，适用于客运专线和高速铁路路基侧沟、排水沟、天沟以及横向排水沟或暗沟等排水设施。
9.3.2作业内容1.沟槽开挖，2.模板支立，3.混凝土浇筑，4.拆模养护，5.盖板预制，6.盖板安装等。
9.3.3质量标准及验收方法一、原材料检验混凝土现浇水沟所用的砂、石、水泥、钢筋等的品种、规格、质量应符合设计要求，进场时应进行验收。
1.钢筋：钢筋进场时，应有产品合格证和检验报告单；进场时必须按批次抽取试件做力学性能和工艺性能试验，其质量应符合《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定。
2.水泥：选用符合现行国家标准的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。
（1）水泥进场时，应有产品合格证及检验报告单，应对水泥的品种、标号、包装、数量、出厂日期等进行检查验收，并对其强度、安定性进行试验，其质量必须符合标准。
（2）同厂家、同品种、同批号、同等级、同出场日期水泥组成检验批。
散装水泥每500t为一批，袋装水泥每200t 为一批。
不足上述数量时，亦按一批计。
（3）每批应进行强度、安定性、凝结时间试验，其取样及试验方法应符合现行国家标准的有关规定。
（4）出厂日期超过三个月或受潮的水泥，必须经试验确定其符合要求后，方可使用。
（5）严禁使用已结块变质的水泥。
3.外加剂：混凝土外加剂进场时，必须按批次对减水率、凝结时间差、抗压强度比进行检验，其质量应符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）和有关环境保护的规定。
4.砂：宜采用中粗砂。
砂的质量标准应符合混凝土工程相应材料的质量标准。
5.碎石：选用的碎石应质地坚硬、洁净、粒形及级配良好。
碎石的颗粒级配、压碎指标、针片状颗粒含量应符合《铁路混凝土工程施工质量验收标准》（TB10424）的规定。
排水沟或截水沟施工方案
1排水沟或截水沟应与道路配合施工。
位置、高程应符合设计要求。
2土沟不得超挖,沟底、边坡应夯实,严禁用虚土贴底、贴坡.
３砌体和混凝土水沟的土基应夯实。
４砌体沟应座浆饱满、勾缝密实,不得有通缝。
沟底应平整,无反坡、凹兜现象；边坡应表面平整,与其它排水设施的衔接应平顺。
5混凝土水沟的混凝土应振捣密实，强度应符合设计要求，外露面应平整。
6盖板沟的预制盖板,混凝土振捣应密实，混凝土强度应符合设计要求，配筋位置应准确,表面无蜂窝、无缺损。
排水沟或截水沟质量检验应符合下列规定：
主控项目
1 预制砌块强度应符合设计要求。
检查数量：每种、每检验批1组。
检验方法:查试验报告。
2 预制盖板的钢筋品种、规格、数量，混凝土的强度应符合设计要求。
检查数量：同类构件，抽查１／10,且不少于3件。
检验方法:用钢尺量、查出厂检验报告。
3 砂浆强度应符规定。
一般项目
4 砌筑砂浆饱满度不得小于８0％.
检查数量：每10０m或每班抽查不少于3点.
检验方法:观察．
5 砌筑水沟沟底应平整、无反坡、凹兜,边墙应平整、直顺、勾缝密实.与排水构筑物衔接畅顺.
检查数量：全数检查．
检验方法：观察。
6 砌筑排水沟或截水沟允许偏差应符合表３的规定。
钢筋混凝土矩形排水沟及盖板在各类建筑和基础设施项目中，钢筋混凝土矩形排水沟及盖板是一种常见且重要的排水设施。
它们在保障场地排水顺畅、防止积水和水患方面发挥着关键作用。
钢筋混凝土矩形排水沟，顾名思义，是由钢筋和混凝土共同构建而成的矩形形状的排水通道。
其形状规整，有利于提高排水效率，减少水流阻力。
混凝土的高强度和耐久性能够确保排水沟在长期使用中保持稳定的结构性能，而钢筋的加入则增强了其抗拉和抗裂能力，使其能够承受来自上方的压力和外部的各种荷载。
在设计和施工钢筋混凝土矩形排水沟时，需要充分考虑多个因素。
首先是排水量的计算。
这需要根据场地的面积、降雨强度、汇水面积等参数，精确计算出所需的排水流量，从而确定排水沟的尺寸和坡度。
合适的尺寸和坡度能够保证水流迅速而顺畅地通过，避免积水和堵塞。
其次，材料的选择也至关重要。
优质的水泥、骨料和钢筋是保证排水沟质量的基础。
水泥的标号应符合设计要求，骨料的粒径和级配要合理，钢筋的强度和规格要满足结构受力的需要。
同时，施工过程中的配合比控制也不能忽视，要确保混凝土的强度和工作性能达到预期。
施工工艺同样影响着排水沟的质量。
在支模阶段，模板的安装要牢固、平整，尺寸要准确，以保证浇筑出的排水沟形状规整。
钢筋的布置要符合设计图纸，保证钢筋的间距和保护层厚度。
混凝土的浇筑要连续、均匀，振捣要密实，避免出现蜂窝麻面和空洞等质量缺陷。
浇筑完成后，及时进行养护，保持混凝土表面湿润，防止混凝土因失水而产生裂缝。
而盖板作为排水沟的重要组成部分，其作用不可小觑。
一方面，它能够防止人员或物体掉入排水沟内，保障安全；另一方面，它可以承受一定的荷载，如行人、车辆等。
盖板的材质通常也采用钢筋混凝土，以保证其强度和耐久性。
盖板的设计要考虑到承载能力和防滑要求。
对于经常有行人通过的区域，盖板表面应设计有防滑纹路，以防止滑倒事故的发生。
在承载能力方面，要根据预计的通行荷载进行计算和设计，确保盖板在使用过程中不会出现断裂或变形。
钢筋混凝土矩形排水沟及盖板在我们的日常生活和各种工程项目中，钢筋混凝土矩形排水沟及盖板是非常常见且重要的设施。
它们虽然看似平凡，却在排水系统中发挥着至关重要的作用，保障着场地的干燥和安全。
首先，让我们来了解一下钢筋混凝土矩形排水沟。
这种排水沟通常呈现出规整的矩形形状，具有良好的排水能力和稳定性。
其主要构成部分包括沟体、底板和侧板。
沟体是整个排水沟的主体部分，它的尺寸和深度会根据实际排水需求进行设计。
一般来说，较大的排水量需要更宽更深的沟体。
底板则承受着沟体内部的水流压力和上方的荷载，因此需要具备足够的强度和抗渗性能。
侧板起到支撑和保护的作用，防止沟体两侧的土壤坍塌或变形。
在制作钢筋混凝土矩形排水沟时，钢筋的使用是不可或缺的。
钢筋能够增强混凝土的抗拉强度，使其能够承受各种外力的作用，如土壤的侧压力、车辆的碾压等。
而且，合理配置钢筋还可以有效控制裂缝的产生和扩展，提高排水沟的耐久性。
接下来，我们再看看盖板。
盖板是覆盖在排水沟上方的部件，它的主要作用是保护行人、车辆的安全，同时防止杂物掉入沟内堵塞排水通道。
盖板的材质通常也是钢筋混凝土，其厚度和配筋会根据所承受的荷载进行计算。
为了方便开启和维护，有些盖板还会设置拉手或提孔。
在设计盖板时，需要考虑到其承载能力、防滑性能以及与周边环境的协调性。
钢筋混凝土矩形排水沟及盖板在实际应用中有着广泛的场景。
在城市道路上，它们能够及时排除雨水和污水，避免路面积水影响交通。
在工厂、仓库等场所，良好的排水系统可以保证生产和储存环境的干燥，防止货物受潮受损。
在住宅小区和公园，它们能够有效地排除雨水，为居民和游客提供一个舒适、安全的环境。
在施工过程中，钢筋混凝土矩形排水沟及盖板的质量控制至关重要。
首先，原材料的选择必须严格把关，确保水泥、砂石、钢筋等材料的质量符合标准要求。
其次，施工工艺要规范，比如混凝土的搅拌、浇筑、振捣等环节都需要按照操作规程进行，以保证混凝土的密实度和强度。
钢筋混凝土排水沟及盖板施工技术方案
1. 引言
本文档旨在提供一份钢筋混凝土排水沟及盖板施工技术方案。
该方案适用于需要建造排水沟及盖板的工程项目。
2. 施工材料
在施工过程中，需要准备以下材料：
- 水泥
- 砂子
- 砖块
- 钢筋
- 混凝土
- 排水管道
- 盖板材料（例如铁板）
3. 施工步骤
以下是钢筋混凝土排水沟及盖板的施工步骤：
3.1 准备工作
- 清理并挖掘出排水沟所需的基础。
- 确保基础的水平和稳定。
3.2 浇筑混凝土
- 在排水沟的基础上铺设一层砂子，以提供更好的支撑和排水效果。
- 铺设排水管道，并与主要排水系统连接。
- 根据设计要求，在排水沟的两侧设置钢筋骨架。
- 浇筑混凝土，确保充分填满排水沟的空间。
3.3 完善施工
- 等待混凝土干燥和固化。
- 检查排水沟的坡度和倾斜度，确保水能顺利流入排水管道。
- 根据需要，安装盖板材料，例如铁板。
4. 施工注意事项
在进行钢筋混凝土排水沟及盖板的施工过程中，需要特别注意以下几点：
- 使用符合标准的施工材料，确保质量和安全性。
- 遵循相关的施工规范和要求。
- 根据具体工程的需要，进行必要的设计和计算。
- 定期检查施工质量，确保施工过程的正确性。
5. 结论
本文档提供了一份钢筋混凝土排水沟及盖板施工技术方案，指导施工过程中的准备工作、混凝土浇筑和完善施工等步骤，并强调了施工过程中需要注意的事项。
通过遵循该方案，可以确保施工质量和安全性。
