EMS能源管理系统简介
EMS能源管理系统简介EMS能源管理系统简介一.引言EMS（能源管理系统）是一种基于先进技术和软件平台的集中管理系统，旨在有效监测、分析和优化能源使用情况。
通过实时数据采集和分析，EMS可以提供对能源消耗的监控、诊断和管理，帮助用户实现能源节约和减排目标。
二.系统架构1. 数据采集模块数据采集模块负责收集能源使用相关的数据，包括电力、燃气、水等各项指标数据。
采集方式可以采用传感器、智能仪表等多种技术手段，将数据实时传输到系统。
2. 数据存储与处理模块数据存储与处理模块负责接收和存储采集到的能源使用数据，并进行数据清洗和预处理。
通过数据处理算法，对能源数据进行分析和计算，能源管理报告和分析结果。
3. 用户界面模块用户界面模块是用户与EMS系统进行交互的接口，提供了可视化的数据展示和操作界面。
用户可以通过界面查看实时能耗数据、能源监测报告和能源分析结果，进行能源调整和管理。
4. 控制与优化模块控制与优化模块是EMS的核心功能之一，通过对能源数据的分析和计算，提供能源消耗的预测、能耗调整和节能优化策略。
系统可以根据用户设定的能源节约目标，自动调整能耗参数和设备运行状态，实现能源的最优利用。
三.功能特点1. 能源监测和诊断EMS系统具备实时监测和诊断能源使用情况的能力，可以实时采集数据并能源监测报告。
用户可以通过报告了解各项能源指标的趋势和变化，及时发现能源浪费和异常情况。
2. 节能优化策略EMS系统可以分析能源使用数据，提供节能优化策略，帮助用户实现能源的最优利用。
系统可以自动控制设备的运行参数，调整能耗策略，减少能源浪费，并提高能源利用效率。
3. 风险分析和预测EMS系统可以对能源消耗数据进行风险分析和预测，帮助用户识别潜在的能源风险，并提供相应的预防措施。
系统通过分析历史能源数据和环境因素，预测未来的能源需求和供应情况。
四.附件本文档涉及以下附件：1. EMS系统架构图2. 能源监测报告样本3. 节能优化策略示例五.法律名词及注释1. 能源管理能源管理是指通过科学的方法和管理手段，对能源进行监测、分析和优化，达到节约能源和减少排放的目的。
能源管理系统(EMS)(一)
能源管理系统(EMS)（一）引言概述：能源管理系统(EMS)是一种全面管理和控制能源消耗的系统，可以实时监测能源使用情况，提高能源利用效率，降低环境污染。
本文将详细介绍EMS的重要性和功能，并探讨其在能源管理中的应用。
正文内容：1. 能源管理系统简介- 定义：能源管理系统是指通过综合利用计算机、通信和自动化技术，对能源使用进行全面的监测、管理和控制的系统。
- 目的：提高能源利用效率、降低能源成本、减少环境污染。
- 组成：传感器、数据采集系统、数据处理系统、监控与控制系统等。
2. 能源管理系统的重要性- 资源紧缺：能源是人类社会发展的重要基础，健全的能源管理系统可以帮助合理利用有限的能源资源。
- 环境保护：高效能源管理可以减少能源消耗和碳排放，有效降低环境污染。
- 经济效益：优化能源利用可以降低能源成本，在企业和个人层面创造经济效益。
3. 能源管理系统的功能- 监测与测量：通过传感器实时监测各种能源的使用情况，如电力、燃气、水等。
- 数据分析与报告：对所收集到的数据进行分析，生成能源使用报告，帮助用户了解能源消耗情况。
- 能源计划与优化：根据能源需求和供应情况，制定合理的能源计划，优化能源利用。
- 异常报警与故障处理：通过监测与分析，能及时发现能源使用异常和故障，并进行快速处理。
- 节能措施管理：根据数据分析结果，制定有效的节能措施，并监测其执行效果。
4. 能源管理系统的应用领域- 工业领域：对生产线能源消耗进行监控和管理，优化能源配置，提高生产效率。
- 商业建筑：监测和控制建筑能耗，实现智能化调控，降低能源成本。
- 公共设施：对公共交通、医疗设施、学校等的能源使用进行管理，实现能源节约。
- 居民生活：帮助居民了解能源使用情况，提供节能建议，促进低碳生活。
5. EMS未来发展方向- 基于云计算和大数据分析的能源管理系统：利用云计算将分布在不同地点的能源数据集中管理和分析，提高系统的智能化水平。
- 可再生能源整合：将可再生能源整合到能源管理系统中，提高系统的可持续性。
能源管理系统(EMS)
降低能源成本
减少能源采购成本
通过精细化管理和优化能源使用， 能源管理系统能够降低能源的采 购成本。
降低运营成本
通过集中管理和远程监控，能源 管理系统可以减少人工巡检和干 预的频率，从而降低运营成本。
提高能源利用效率
通过提高能源利用效率，能源管 理系统可以在满足同样需求的情 况下减少能源的消耗量，从而降 低能源成本。
统计分析
采用统计分析技术，对能源数据进行统计和分析，得出各种指标和 趋势。
预测技术
采用预测技术，如时间序列分析、神经网络等，对能源需求进行预 测和分析。
挖掘技术
采用数据挖掘技术，发现能源数据中的隐藏信息和规律，为企业决策 提供支持。
04
EMS的实施与部署
项目规划与设计
需求分析
明确EMS系统的功能需 求、性能要求和目标， 确保系统能够满足企业 或组织的能源管理需求。
模块化设计
集成化平台
通过集成化平台，将各个子系统进行 整合，实现数据的共享和协同工作。
系统架构采用模块化设计，将各个功 能模块化，便于系统的扩展和维护。
数据传输技术
无线传输
01
采用无线传输技术，如ZigBee、WiFi、LoRa等，实现数据的远
程传输和监控。
有线传输
02
通过有线传输技术，如RS485、CAN等，实现数据的稳定传输
• 集成性
EMS可以集成各种能源数据 和系统，以实现统一管理。
• 预测性
通过数据分析，EMS可以对 未来的能源需求进行预测。
• 优化性
EMS能够通过实时监控和调 整，实现能源使用的优化。
EMS的重要性
节能减排
通过优化能源使用，减少浪费，降低碳排放。
能源管理系统(EMS)开发应用方案(二)
能源管理系统（EMS）开发应用方案1. 背景与意义随着中国经济的快速发展，能源需求日趋增长，而能源管理系统（EMS）在提高能源利用效率、降低能源消耗、减少环境污染等方面具有重要作用。
本方案旨在从产业结构改革的角度，开发一个适用于多种产业领域的能源管理系统，以推动能源管理工作的现代化和高效化。
2. 工作原理本方案所开发的能源管理系统采用先进的信息化技术，包括物联网、大数据、云计算等，实现以下工作原理：•数据采集与传输：通过物联网技术，实时采集各环节的能源数据，如电力、燃气、水等，并将数据传输至云平台进行存储与分析。
•数据分析与优化：利用大数据技术，对采集到的能源数据进行深入挖掘和分析，发现能源消耗的异常和浪费，提出优化建议。
•智能调控与监控：通过云计算技术，实现能源设备的远程监控与智能调控，根据实际需求进行动态调整，确保能源利用的最优化。
3. 实施计划步骤（1）需求分析与设计：深入调研各行业能源管理需求，结合行业标准与规范，制定系统设计方案。
（2）系统开发与测试：组织开发团队按设计方案进行系统开发，并进行严格的测试与调试。
（3）试点实施与验证：选择具有代表性的企业或产业园区进行试点实施，对系统性能进行验证和优化。
（4）推广与应用：在试点成功的基础上，全面推广能源管理系统，扩大应用范围。
4. 适用范围本方案所开发的能源管理系统适用于以下领域：•制造业：通过对生产设备进行智能监控与调控，降低生产过程中的能源消耗。
•建筑业：结合建筑节能技术，实现建筑能源的动态管理，提高能源利用效率。
•交通运输业：对车辆进行实时监控和调度，优化运输路线和方式，降低运输成本和能源消耗。
•公共事业：为城市供水、供电、供气等公共事业提供智能化的能源管理手段，提高服务质量和效率。
5. 创新要点本方案所开发的能源管理系统具有以下创新点：•全流程管理：实现从数据采集、分析到智能调控、监控的全流程自动化管理。
•云端平台：采用云计算技术，实现远程监控和智能调控，方便用户随时随地获取能源管理信息。
能源管理系统(EMS)开发应用方案(一)
能源管理系统（EMS）开发应用方案1. 背景与概述随着中国经济的快速发展和产业结构的改革，能源管理系统（EMS）逐渐成为企业降低运营成本、提高能效、减少环境污染的重要工具。
本方案旨在开发一个适用于多种产业领域的能源管理系统，以推动产业结构绿色化和低碳化。
2. 工作原理能源管理系统（EMS）通过实时监控、数据分析和优化控制，实现能源的有效利用和管理。
本系统主要包括以下几个模块：•能源数据采集：通过传感器和仪表，实时采集各环节的能源消耗数据。
•数据处理与分析：利用算法和模型，对采集到的数据进行分析，识别能源消耗的热点和瓶颈。
•能源管理控制：根据分析结果，通过自动化设备和系统，对能源使用进行优化控制。
•能耗预测与计划：基于历史数据和实时信息，预测未来能源需求，制定合理的能耗计划。
3. 实施计划步骤•需求分析与设计：对目标产业进行深入调研，明确系统的功能需求和技术架构。
•系统开发与测试：完成系统的设计和开发，进行现场测试和修正。
•试点与验证：选择几个代表性企业进行试点，对系统性能和效果进行验证。
•推广与实施：根据试点情况，逐步推广到其他企业，并进行持续优化。
•运维与升级：建立长期的运维体系，根据用户反馈和企业发展需求，对系统进行升级和维护。
4. 适用范围本能源管理系统适用于以下产业领域：•制造业：通过对工艺流程的优化控制，降低生产过程中的能源消耗。
•建筑业：通过智能化的楼宇管理系统，实现建筑能源的高效利用。
•交通运输业：通过智能交通系统，优化交通布局和管理，降低运输过程中的能源消耗。
•电力行业：通过智能电网技术，实现电力的高效生产和分配。
5. 创新要点本能源管理系统的创新点主要体现在以下几个方面：•跨产业应用：本系统适用于多个产业领域，能够满足不同产业的能源管理需求。
•大数据分析：通过先进的数据分析技术，对海量的能源数据进行处理和分析，提供准确的能耗信息和优化建议。
•智能化控制：通过自动化设备和智能化算法，实现能源使用的智能化控制和优化。
能源管理系统

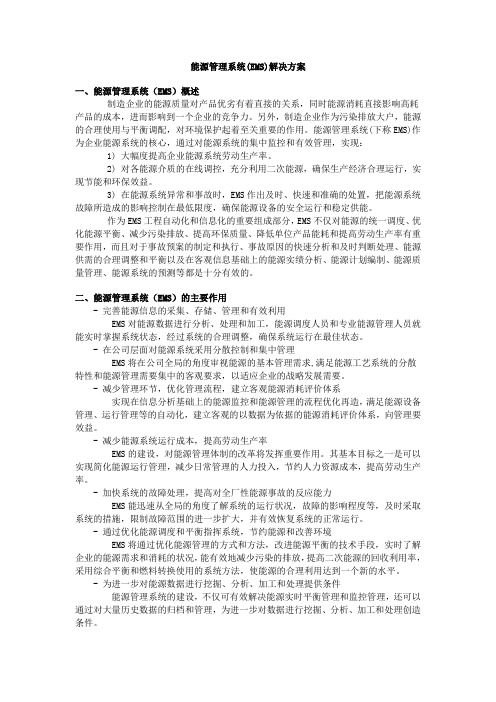

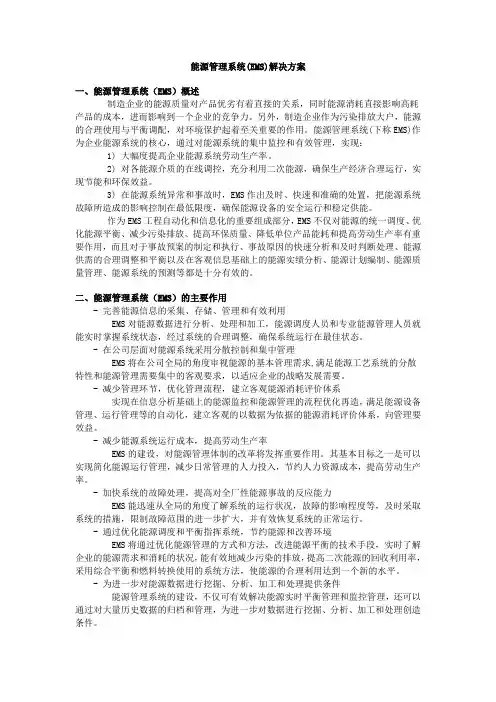

能源管理系统(EMS)解决方案一、能源管理系统（EMS）概述制造企业的能源质量对产品优劣有着直接的关系，同时能源消耗直接影响高耗产品的成本，进而影响到一个企业的竞争力。
另外，制造企业作为污染排放大户，能源的合理使用与平衡调配，对环境保护起着至关重要的作用。
能源管理系统(下称EMS)作为企业能源系统的核心，通过对能源系统的集中监控和有效管理，实现：1) 大幅度提高企业能源系统劳动生产率。
2) 对各能源介质的在线调控，充分利用二次能源，确保生产经济合理运行，实现节能和环保效益。
3) 在能源系统异常和事故时，EMS作出及时、快速和准确的处置，把能源系统故障所造成的影响控制在最低限度，确保能源设备的安全运行和稳定供能。
作为EMS工程自动化和信息化的重要组成部分，EMS不仅对能源的统一调度、优化能源平衡、减少污染排放、提高环保质量、降低单位产品能耗和提高劳动生产率有重要作用，而且对于事故预案的制定和执行、事故原因的快速分析和及时判断处理、能源供需的合理调整和平衡以及在客观信息基础上的能源实绩分析、能源计划编制、能源质量管理、能源系统的预测等都是十分有效的。
二、能源管理系统（EMS）的主要作用- 完善能源信息的采集、存储、管理和有效利用EMS对能源数据进行分析、处理和加工，能源调度人员和专业能源管理人员就能实时掌握系统状态，经过系统的合理调整，确保系统运行在最佳状态。
- 在公司层面对能源系统采用分散控制和集中管理EMS将在公司全局的角度审视能源的基本管理需求,满足能源工艺系统的分散特性和能源管理需要集中的客观要求，以适应企业的战略发展需要。
- 减少管理环节，优化管理流程，建立客观能源消耗评价体系实现在信息分析基础上的能源监控和能源管理的流程优化再造，满足能源设备管理、运行管理等的自动化，建立客观的以数据为依据的能源消耗评价体系，向管理要效益。
- 减少能源系统运行成本，提高劳动生产率EMS的建设，对能源管理体制的改革将发挥重要作用。
EMS能源管理系统简介
EMS能源管理系统简介EMS能源管理系统简介一、引言能源管理是现代社会发展的重要课题，有效的能源管理可以提高能源利用效率，减少能源消耗和环境污染。
EMS能源管理系统作为一种集成化的管理工具，可以帮助企业实现对能源的全面监控和管理，从而提高能源利用效率，并达到节能减排的目标。
二、系统概述EMS能源管理系统是一种利用计算机技术和通信技术，将各个能源消耗设备、系统和流程进行数据监测、分析和控制的管理系统。
通过各种传感器和自动化设备，EMS能够实时监测能源的消耗情况，并通过数据分析、模型预测和控制策略来实现对能源的优化管理。
三、系统架构EMS能源管理系统的架构包括以下几个主要组成部分：1、数据采集与监测单元：负责采集各种能源消耗设备的数据，并将其发送到数据中心进行处理和存储。
2、数据存储与处理中心：负责接收、存储和处理数据，进行数据分析和模型建立，能源消耗统计和分析报告。
3、控制与调节单元：通过与能源消耗设备的通信，对其进行远程控制和调节，实现能源的优化利用。
4、用户界面与操作平台：提供给用户进行数据查询、报表查看和操作控制的图形化界面。
四、系统功能EMS能源管理系统具有以下主要功能：1、实时监测：能够实时采集和监测各种能源消耗设备的数据，包括用电量、用水量、用气量等。
2、数据分析与预测：通过对采集数据进行分析和建模，可以预测能源消耗趋势，提前发现问题并进行调整。
3、能源节约控制：根据能源消耗情况和控制策略，对能源消耗设备进行控制和调节，实现节能减排的目标。
4、报表与分析：能够各种能源消耗统计和分析报告，帮助用户了解能源使用情况和节能效果。
五、附件本文档附带以下附件：1、EMS能源管理系统用户手册：详细介绍系统的安装、配置和使用方法。
2、EMS能源管理系统技术规格：详细描述系统的硬件配置要求和软件功能要求。
六、法律名词及注释1、能源管理：是指对能源的合理利用和有效管理，包括能源消耗监测、能源节约控制和能源利用优化等方面。
企业能源管理系统(EMS)解决方案系统
企业能源管理系统（EMS）解决方案系统一.企业能源管理系统的简介能源管理系统（Energy management system，简称EMS）是以帮助工业生产企业在扩大生产的同时，通过能源计划、监控、统计、消费分析、重点能耗设备管理和能源计量设备管理等多种手段，合理计划和利用能源，降低单位产品能源消耗，提高经济效益为目的信息化管控系统。
在淘汰落后产能的过程中，先进节能的工业自动化技术和设备成为了企业的首选。
节能减排的自动化技术除了高能效电机、变频器、过程自动化系统和能源管理系统之外，还有面向冶金、有色、电力、化工、建材、造纸六大“三高”行业治理的成套专用优化系统和专用控制装置，比如特种执行器和特种检测技术，除尘、脱硫优化控制技术，固体废物焚烧的最优控制技术，废液的检测、分离和控制技术，节能、降耗的卡边控制技术，最优燃烧控制技术，最优调速控制技术，热能转换和传递优化技术等等，这些技术也是推进我国高端工业自动化产业化的重要方面。
节能减排在我国的推进离不开先进的自动化技术、产业结构调整、企业管理水平的提升。
节约能源已经作为我国建立节约型社会的基本国策，对于“十一五”规划中单位GDP能耗节能减排20%的任务，企业不应该把它仅仅作为约束性指标，而是应该把节能减排融入到长远发展的战略中去，这对企业的发展无疑具有巨大的促进作用。
这也是产业结构优化调整到一定程度，企业管理水平也提升到一定水平，共同作用的结果。
当三者有机结合，节能减排也就会大行其道了。
随着我国计算机信息技术的高速发展、计算机软件应用技术的不断普及、企业信息化建设经验的不断积累和计算机信息管理系统应用水平的提高，众多企业已从多年来内部信息化建设的实践中，深刻地领悟到由此而产生的企业内部采购信息、生产信息、销售信息、库存信息、财务信息等存在各为一体、互不相通的问题。
这使企业难以对生产经营活动进行有效的监控和管理，形成制约企业加速发展的瓶颈，因而使企业深刻地认识到走信息集成化道路的重要性。
能源管理系统(EMS)
能源管理系统(EMS)能源管理系统(EMS)范本1. 引言1.1 目的本文档旨在提供一个详细的能源管理系统(EMS)的定义、功能、设计、实施和维护的指南，以便于有效管理和优化能源使用。
1.2 背景能源管理系统(EMS)是指集成多个技术和方法来监测、控制和优化能源使用的系统。
它可以帮助组织实现能源消耗的可持续发展，并降低能源成本，提高能源效率。
2. 定义2.1 能源管理系统(EMS)的定义能源管理系统(EMS)是一种集成多个技术和方法来监测、控制和优化能源使用的系统，旨在帮助组织实现能源消耗的可持续发展，并降低能源成本，提高能源效率。
2.2 能源管理系统(EMS)的重要性通过能源管理系统(EMS)，组织可以实现以下目标：- 提高能源效率：通过监测和分析能源使用情况，找到优化能源消耗的方法。
- 降低能源成本：通过优化能源使用和采用节能措施，减少能源开支。
- 实现可持续发展：减少对环境的影响，降低碳足迹。
3. 功能能源管理系统(EMS)应具备以下基本功能：3.1 数据采集和监测- 收集能源使用数据，包括电能、燃气、水等。
- 监测能源使用情况，实时反馈能源消耗情况。
3.2 数据分析和报告- 分析能源使用数据，发现潜在的能源浪费和节能机会。
- 能源使用报告，提供详细的能源消耗分析和建议。
3.3 能源优化和控制- 提供能源优化建议，帮助组织降低能源消耗。
- 控制能源设备，实现能源的智能管理和优化。
4. 设计4.1 系统架构能源管理系统(EMS)的系统架构如下图所示：[插入系统架构图]4.2 数据采集和监测- 部署传感器和仪表设备，用于采集能源使用数据。
- 设计数据采集系统，将采集到的数据传输到能源管理系统。
4.3 数据分析和报告- 设计数据分析模型，用于分析能源使用数据，发现能源浪费和节能机会。
- 设置报告系统，能源使用报告。
4.4 能源优化和控制- 设计能源优化算法和模型，帮助组织降低能源消耗。
- 开发能源控制界面，实现能源设备的智能控制和优化。
能源管理系统介绍
引言概述：
能源管理系统（EnergyManagementSystem，EMS）是一种集成化的系统，旨在通过监控、控制和优化能源使用，以提高能源效率、减少能源消耗和降低环境影响。
本文将进一步介绍能源管理系统的工作原理、应用范围、关键组成部分以及其在能源管理中的重要作用。
正文内容：
一、能源管理系统的工作原理
1.1能源数据收集与传输
1.2数据分析与计算
1.3能源消耗预测与模型建立
1.4能源效率优化方案制定
1.5监测与报告
二、能源管理系统的应用范围
2.1工业生产领域
2.2商业和服务业
2.3公共机构和建筑
2.4居民社区
2.5农业和农村地区
三、能源管理系统的关键组成部分
3.1传感器和数据采集设备
3.2数据存储和管理系统
3.3数据分析和决策支持工具
3.4控制与执行设备
3.5可视化与报告界面
四、能源管理系统在能源管理中的重要作用
4.1能源监测与诊断
4.2能源消耗分析与优化
4.3能源计划与调度
4.4能源政策制定
4.5能源效果评估与改进
五、总结
能源管理系统是一种强大的工具，能够帮助组织实现能源消耗的监测、优化和控制，从而降低能源成本、提高能源效率，并减少对环境的不良影响。
通过数据的采集、分析和决策支持，能源管理系统能够提供全面的能源管理解决方案。
随着能源问题的日益突出，能源管理系统的应用将在各个行业得到进一步推广和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Contents1系统方案概述 (2)1.1数采终端（能源子站） (3)1.2数据监控系统（能源实时监控子系统） (4)1.2.1能源实时监控服务器 (4)1.2.2能源实时监控客户机 (5)1.3数据管理与发布(能源管理和能源监控系统) (5)1.3.1能源管理分析服务器 (6)1.3.2能源管理系统客户机 (7)2系统功能概述 (8)2.1概述 (8)2.2方案总体说明 (8)2.3系统功能 (9)2.3.1能源数据采集 (9)2.3.2能源监控系统动态监视 (9)2.3.3能源档案系统 (11)2.3.4成本分析与分配系统 (13)2.3.5能耗标准设定 (16)2.3.6自定义能源报表 (17)2.3.7其他能源分析手段 (21)1系统方案概述改能源管理系统方案是以罗克韦尔自动化的核心软件产品实时监控软件FTView SE、能源管理平台软件RSEnergyMetrix、以及开放性关系型数据库MSSQL为基础，并融合了现场通信技术、数据库技术、Web技术、SCADA/HMI技术、C/S及B/S技术等的一体化的数据采集监控系统方案。
能源管理系统实时监控与信息管理系统的总目标是建立一个全局性的能源管理系统，构成覆盖能源信息采集及能源信息管理两个功能层次的计算机网络系统，实现对电能、天然气、压缩空气、采暖水、循环水和自来水等能源介质的自动监测，进而完成能源的优化调度和管理，实现安全、优良供能、提高工作效率、降低能耗，从而达到降低产品成本的目的。
系统包括3大部分内容：能源数据采集，能源数据实时监控和能源数据分析发布管理。
其主要功能是实现对所有与能源有关的数据采集，并在能源管理部门范围内实现数据的发布，并可以为企业管理级的MES、ERP系统提供用能信息。
整个能源管理系统是以稳定可靠的工控PLC和上位管理服务器为核心并采用流行的、可靠的计算机网络构成的集中式数据采集监控分析管理系统。
全厂设置一个集中能源监控中心。
全厂能源调度监控中心通过网络从各能源子站中获取能源数据，实现全厂的能源数据集中监控和管理。
并实现能源数据的集中管理和归档，并通过网络实现在能源管理部门范围内的数据发布；全厂能源管理中心和各能源子站通过工厂已有网络结合在一起构成一个完整的系统。
能源管理数采终端采用工业级控制设备PLC作为核心处理运算单元，各个能源子站都具备运算存储能力。
能源管理数采终端集成以太网接口，通过光纤以太网与能源管理服务器系统实现通讯，网络构架简单明了，系统安全可靠。
系统数据流系统数据流如上图，在软件应用层次，系统以国际通用的OPC标准为软硬件标准。
OPC标准是针对工业应用场合推出的软硬件通信标准，通用OPC标准可以实现工厂系统信息的互通互连，避免“信息孤岛”问题。
目前，绝大部分工业软件硬件供应商都支持这种标准。
总的来说，可以把系统分为三大部分：数采终端（能源子站），数据监控系统（能源实时监控子系统），数据管理与发布（能源管理分析子系统）。
1.1数采终端（能源子站）本系统内的现场信息采集和控制涉及多种能源介质，在能源管理系统应用中，罗克韦尔自动化的PLC因为其高可靠性与扩展性，已经在能源管理系统中获得了广泛的应用：●平均无故障时间(MTBF)达到20,0000小时以上●可靠性达到99.98%以上●通过工业现场标准认证如：UL、CSA（1类，2区，A、B、C、D组）、CE等。
●对应协议采用专有通讯协议模块，通讯协议底层由硬件完成，由主程序调用。
●采用简单易懂的工控通用命令，方便工厂工程师进行维护●电气信号接口带光耦隔离。
抗现场电磁干扰的能力●控制器本地数据存储功能，网络中断时数据本地存储，保证数据的完整性●模块可扩展，可以随着能源系统的完善，扩充进行扩展，保护用户已有投资1.2数据监控系统（能源实时监控子系统）能源实时监控子系统主要完成能源数据实时动态监控、趋势图显示和故障异常报警等几大块功能，各能源子站的现场工艺数据首先通过传感器、智能仪表接入能源子站，同时，利用以太网，能源实时监控子系统实时采集能源数据，以友好直观的界面表示能源设备和能源网络的运行状态，帮助用户及时、准确了解能源系统的运行状态，及时发现、解决问题。
能源管理系统主要功能如下：●数据采集和处理；●能源工艺参数和设备的动态显示；●报警显示和管理；●趋势显示；●历史数据的管理、存贮；●能源统计报表的生成和打印●权限的确定1.2.1能源实时监控服务器能源实时监控服务器是上位监控软件FTView SE服务器端的运行平台，负责处理、存储、管理从现场能源子站传送来的实时数据。
作为网络上的实时I/O 服务器，同时又是控制网络中的报警服务器、趋势服务器，能源实时信息服务器是能源管理系统的数据实时处理中心，它将担负整个能源管理系统的实时数据的存储和处理，因此具有十分重要的地位。
系统基于先进的服务器/客户端结构，只需要在服务器端做一次部署，客户端通过工厂网络可以使用实时监控功能。
客户端不需要重新部署。
方便系统的更新维护。
能源实时信息服务器采用Windows操作系统，安装运行工控级监控软件FTView SE Server，可靠，稳定。
1.2.2能源实时监控客户机能源实时监控计算机是能源实时监控信息服务器的客户端。
通过该客户端可以实现的功能：•能源计量系统结构图•显示全厂能源系统总揽图（各个仪表采集的各车间各能耗功率,负荷）•动态显示各表读数（电，水，压缩空气，天然气，热水）•各表具辅助参数显示（电压，电流，功率，流量，温度，压力等）•能源计量系统事件记录，报警管理（表，终端，服务器故障）•任意数据趋势显示，跟踪记录1.3数据管理与发布(能源管理和能源监控系统)能源管理分析子系统主要完成能源数据采集、存储、分析和数据发布几大块功能，各能源子站的现场工艺数据首先通过传感器、智能仪表接入能源子站，同时，利用以太网，RSEnergymetrix软件对能源数据进行采集，并存储进MSSQL标准数据库中，RSEnergymetrix提供各种能源数据分析管理工具，用户通过RSEnergymetrix的IE界面接口就可以实现对能源系统管理、分析和数据分享。
能源管理系统主要功能如下：●数据采集和处理；●报警显示和管理；●趋势显示；●历史数据的管理、存贮；●能源统计报表的生成和打印；●权限的确定；●用能信息的Web发布；●实现与其它能源管理系统、MES或ERP系统连接和数据交换；能源管理分析服务器是能源管理专用软件RSEnergyMetrix服务器端的运行平台，是整个能源管理系统的历史数据的存储中心，也是数据库管理软件的运行平台。
RSEnergymetrix是罗克韦尔专门面向制造型企业推出的一套能源管理系统套件：●图形化,对象化开发:RSEnergymetrix内置能源消耗单位、设备、仪表（水、气、电、汽表）等对象，只需要通过简单的添加、复制等按钮就可以进行开发或者系统的扩展。
无需复杂编程，保证系统的易使用，易扩展性和可用性●支持二次开发，在提供标准对象的基础上，通过“输入窗口”提供二次开放接口（不是底层程序修改，或重写），通过输入简单的表达式，就可以实现高级应用，如采用仪表数据进行设备的效率分析●内置国际能源统计分析高级算法：回归分析等●支持中、英文，已有项目证明中文的兼容性●支持大范围的应用，在Kraft等工厂已有成功案例(用到全美39个厂，一期7个厂，分布全美，通过公司广域网络进行连接)能源管理分析服务器主要任务是通过RSEnergyMetrix服务器完成系统中历史数据的存储、管理，并向网络中的工作站和上层信息管理系统提供数据发布。
即在工厂网络内的任何一台计算机通过一定权限的赋予都可作为能源管理分析的浏览器，而且浏览的界面是我们常用的IE浏览器，无需另外安装其他软件。
能源管理分析服务器完成以下功能：●定时归档各能源表具相关读数（小时，天，周）●配置管理（将表具划入区域及设置分摊原则，能源单价设置，费用计算方法设置，权限设置，配置更改记录）●生产能源消耗报表（按部门，表具，工作组等）●精确成本分析与分摊●数据导入，导出，修改接口●通过内部网向公司发布，实现客户端使用浏览器进行浏览系统基于服务器/浏览器结构，用户通过IE就可以编辑，修改和使用能源分析系统。
能源管理分析服务器采用Windows 服务器操作系统，安装运行罗克韦尔自动化公司的能源管理专用软件RSEnergyMetrix，和数据库平台MSSQL。
能源管理分析客户机是能源管理分析服务器的客户端。
可以是能源管理部门内挂在以太网上的任意一台计算机。
操作人员打开IE浏览器，连接到能源管理分析服务器即可浏览所有历史上的能源信息及分析结果，还可以浏览生成的能耗报表。
同时提供界面为用户实现手动数据录入功能。
由于不要求安装任何其它软件，所以在本方案系统设备清单上没有配置此浏览器。
2系统功能概述2.1概述能源系统为您提供给你满足您公司需要的交钥匙能源工程系统。
能源管理系统是在基于罗克韦尔自动化公司30年的工程系统的经验之上发展出来的，并可以提供给您标准能源产品,使您的系统很容易安装和维护。
能源管理系统以全厂能耗为对象，实现能耗计量实时化，问题处理实时化。
并在一定历史数据的积累下，为进一步能源数据的挖掘提供基础。
我们提供适用于简单系统与复杂系统的综合能源管理的解决方案。
通过用户化的软件，您可以采用易于理解的方式快速得到您需要的能量数据。
从图形到数据库，综合能源管理解决方案提供了对能源使用的可视化与跟踪。
数据的充分利用能给企业带来无穷的动力，为企业的管理和功能决策提供依据。
无效的数据的堆集只会对企业的资源带来浪费，有效地利用数据意味着把数据放到你的指尖上。
我们意识到将数据传送到在工厂中需要的地方是与测量是一样重要的。
能源管理解决方案的实力就是把所有的能耗信息集成起来。
我们的应用主要集中在通过以下的方式来节约你的成本：使你重新评估你的费用；防止昂贵的能源质量问题；意识并纠正能源问题；控制需求量以避免不利的结果。
2.2方案总体说明能源管理系统方案是以罗克韦尔自动化的能源管理平台软件RSEnergyMetrix，FTView SE为基础，并融合了现场总线技术、数据库技术、Web技术、SCADA/HMI 技术、B/S技术等的一体化的数据采集监控系统方案。
能源管理系统实时信息采集管理系统的目标是建立数据通讯网络，实现对能耗信息的自动监测，进而完成能源的管理。
实现安全、优良供能、提高工作效率、降低能耗，从而达到降低产品成本的目的。
其中包括数据采集，数据发布，和数据分析管理。
其主要功能是实现所有能耗数据的采集，并在企业范围内实现数据的发布。
整个能源管理系统采用可靠的硬件平台辅以成熟的软件平台，构成的集中式数据采集监控分析管理系统。
