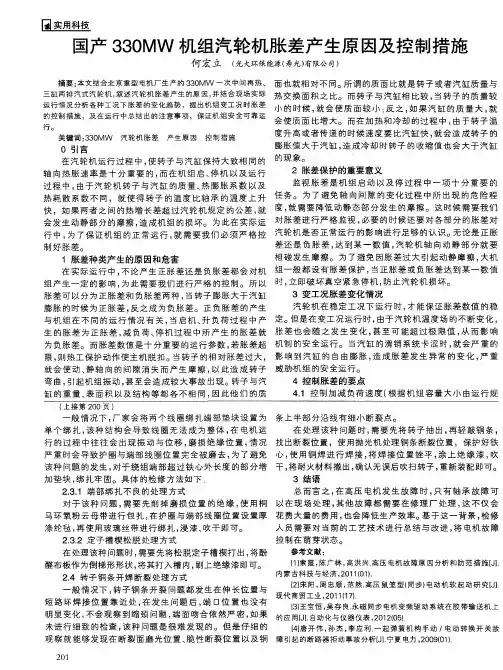

国产330MW机组汽轮机胀差产生原因及控制措施

汽轮机运行中胀差的分析和控制当汽轮机在启动加热、停机冷却过程中，或在运行中工况变化时，汽缸和转子会产生热膨胀或冷却收缩，由于转子的受热表面积比汽缸大，且转子的质量比相对应的汽缸小，蒸汽对转子表面的放热系数较大，因此，在相同的条件下，转子的温度变化比汽缸快，使得转子与汽缸之间存在膨胀差，而这差值是指转子相对于汽缸而言的，把转子与汽缸之间热膨胀的差值称为相对膨胀差，简称胀差。

当转子轴向膨胀大于汽缸的轴向膨胀时，称为正膨胀；反之若转子轴向膨胀小于汽缸的轴向膨胀时，称为负膨胀。

一．汽轮机胀差的产生汽缸和转子之间出现胀差的主要原因是它们的结构和工作条件不同。

由于转子与汽缸之间存在温差，各自受热状况不一样，转子质量小但接触蒸汽的面积大，温升和热膨胀较快，而汽缸质量大，温升和热膨胀就比较慢，因此在转子和汽缸热膨胀还没有达到稳定前，他们之间就有较大的胀差。

同理，由于转子比汽缸体积小，转子的冷却收缩也比汽缸的冷却收缩快，这时它们之间也会产生较大胀差。

汽轮机启动加热，从冷态变为热态，汽缸受热发生热膨胀，汽缸向高压侧或低压侧伸长。

同样转子也因受热发生热膨胀。

转子膨胀大于汽缸，其相对膨胀差被称为正胀差。

汽轮机带负荷后，转子和汽缸受热面逐渐于稳定，热膨胀逐渐区于饱和，它们之间的相对膨胀差也逐渐减小，最后达到某一稳定。

二．胀差过大的危害胀差的大小意味着汽轮机动静轴向间隙相对于静止时的变化，正胀差表示自喷嘴至动叶间隙增大；反之，负胀差表示该轴向间隙减小。

汽轮机轴封和动静叶片之间的轴向间隙都很小，若汽轮机启停或运行中胀差变化过大，超过了轴封以及动静叶片间正常的轴向间隙时，就会使轴向间隙消失，导致动静部件之间发生摩擦，引起机组振动，以至造成机组损坏事故。

因此，汽轮机都规定有胀差允许的极限值，它是根据动静叶片或轴封轴向最小间隙来确定的。

当转子与汽缸间隙相对膨胀差值达到极限值时，动静叶片或轴封轴向最小间隙仍留有一定的合理间隙。

不同容量的汽轮机组胀差允许极限值不同。

汽轮机胀差大的原因汽轮机是一种利用燃烧热能转化为机械能的设备，在工业生产和发电领域广泛应用。

而汽轮机的胀差是指在运行过程中，由于不同部件受热膨胀程度不同而引起的尺寸变化差异。

胀差的存在会对汽轮机的正常运行和性能产生一定的影响，下面将从几个方面探讨造成汽轮机胀差大的原因。

温度变化是导致汽轮机胀差的主要原因之一。

在汽轮机运行过程中，各个部件会受到高温蒸汽的冲击和热辐射，从而导致局部温度升高。

由于不同部件的材料性质和结构特点不同，其热膨胀系数也会有所差异。

因此，在温度变化过程中，不同部件的尺寸会发生不同程度的变化，从而产生胀差现象。

材料的热膨胀性能是影响汽轮机胀差的关键因素。

不同材料具有不同的热膨胀特性，有些材料的热膨胀系数较大，而有些材料的热膨胀系数较小。

在汽轮机中，各个部件多采用不同的材料，如铁、钢、铜、铝等。

由于材料的热膨胀系数不同，当汽轮机在运行过程中受到热膨胀影响时，不同材料的部件会产生不同程度的胀差。

汽轮机的结构设计也会影响到胀差的大小。

在汽轮机的设计中，需要考虑到部件的热膨胀特性以及运行时受到的温度变化，合理安排各个部件的间距和连接方式，以减小胀差的影响。

如果结构设计不合理，部件之间的连接方式不牢固，容易受到温度变化的影响，从而导致胀差增大。

汽轮机运行过程中的热应力也是导致胀差的重要因素。

由于汽轮机在运行过程中会受到高温蒸汽的冲击，各个部件会承受不同程度的热应力。

当热应力超过材料的承受范围时，就会导致部件的变形和破坏，进而增大胀差。

总结起来，汽轮机胀差大的原因主要包括温度变化、材料的热膨胀性能、结构设计和热应力等因素。

为了减小汽轮机胀差的影响，可以采取以下措施：合理选择材料，尽量使用热膨胀系数较小的材料；优化结构设计，合理安排部件间的间距和连接方式；加强温度控制，减小温度变化范围；加强材料性能测试和质量控制，确保部件的承受能力符合要求。

通过这些措施的实施，可以有效减小汽轮机胀差，提高其运行效率和可靠性。

汽轮发电机低压缸胀差大原因分析及处理汽轮发电机是一种利用汽轮机转动发电机发电的装置。

汽轮发电机的低压缸胀差是指在使用过程中，低压缸前后缸衬之间的胀差变大，导致压力泄漏增加，功率减弱，工作效率下降的问题。

下面将对汽轮发电机低压缸胀差大的原因进行分析，并提供相应的解决方法。

1.低压缸衬材质问题：低压缸衬材质选择不合适，导致其抗热胀性能不足，容易在工作温度下产生较大胀差。

解决方法是更换高性能的衬套材料，如高温合金。

2.温度控制问题：在汽轮发电机运行中，由于管路、冷却系统等问题，导致低压缸温度控制不良，超过了设计要求，造成衬套过度膨胀，胀差增大。

解决方法是优化冷却系统，确保低压缸温度在可控范围内。

3.衬套密封不良：低压缸衬套与缸体之间的密封不良导致压力泄漏，增加了压力差，使得衬套产生较大胀差。

解决方法是检查并修复衬套密封问题，确保衬套与缸体之间的紧密连接。

4.衬材磨损问题：低压缸衬套长时间使用后，由于磨损、疲劳等原因，失去了原有的密封性能，导致胀差增大。

解决方法是定期检查衬套磨损情况，及时更换磨损严重的衬套，延长发电机使用寿命。

5.运行过程中的振动问题：汽轮发电机在运行过程中受到振动的影响，振动过大会导致低压缸衬套松动，增加了胀差。

解决方法是加强对汽轮发电机的振动监测和控制，有效减小振动对衬套的影响。

综上所述，汽轮发电机低压缸胀差大的原因可能是多方面的，包括材料、温度控制、密封、磨损和振动等问题。

针对这些原因，需要进行相应的处理方法，如更换衬套材料、优化温度控制系统、修复密封问题、定期更换磨损的衬套以及加强振动监测和控制。

通过这些措施，可以有效降低低压缸胀差，提高汽轮发电机的运行效率和使用寿命。

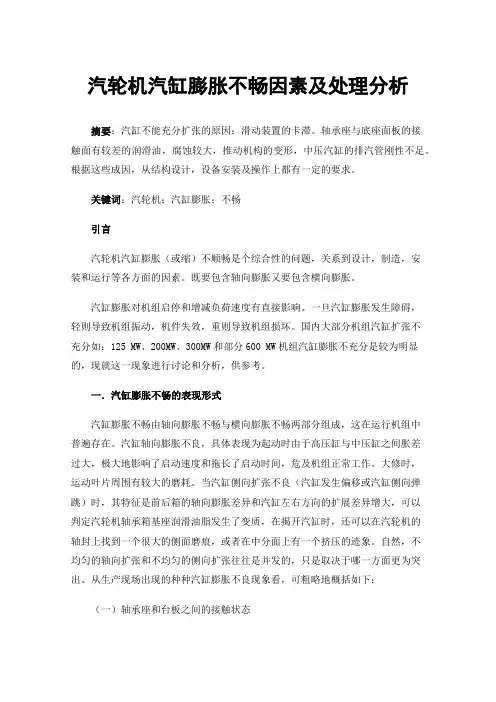

汽轮机汽缸膨胀不畅因素及处理分析摘要：汽缸不能充分扩张的原因：滑动装置的卡滞。

轴承座与底座面板的接触面有较差的润滑油，腐蚀较大，推动机构的变形，中压汽缸的排汽管刚性不足。

根据这些成因，从结构设计，设备安装及操作上都有一定的要求。

关键词：汽轮机；汽缸膨胀；不畅引言汽轮机汽缸膨胀（或缩）不顺畅是个综合性的问题，关系到设计，制造，安装和运行等各方面的因素。

既要包含轴向膨胀又要包含横向膨胀。

汽缸膨胀对机组启停和增减负荷速度有直接影响。

一旦汽缸膨胀发生障碍，轻则导致机组振动，机件失效，重则导致机组损坏。

国内大部分机组汽缸扩张不充分如：125 MW、200MW、300MW和部分600 MW机组汽缸膨胀不充分是较为明显的，现就这一现象进行讨论和分析，供参考。

一．汽缸膨胀不畅的表现形式汽缸膨胀不畅由轴向膨胀不畅与横向膨胀不畅两部分组成，这在运行机组中普遍存在。

汽缸轴向膨胀不良，具体表现为起动时由于高压缸与中压缸之间胀差过大，极大地影响了启动速度和拖长了启动时间，危及机组正常工作。

大修时，运动叶片周围有较大的磨耗。

当汽缸侧向扩张不良（汽缸发生偏移或汽缸侧向弹跳）时，其特征是前后箱的轴向膨胀差异和汽缸左右方向的扩展差异增大，可以判定汽轮机轴承箱基座润滑油脂发生了变质，在揭开汽缸时，还可以在汽轮机的轴封上找到一个很大的侧面磨痕，或者在中分面上有一个挤压的迹象。

自然，不均匀的轴向扩张和不均匀的侧向扩张往往是并发的，只是取决于哪一方面更为突出。

从生产现场出现的种种汽缸膨胀不良现象看，可粗略地概括如下：（一）轴承座和台板之间的接触状态这一现象最为严重表现为滑动面间产生间隙，从而使轴承座连接刚度下降，激振力恒定时振幅变大，这也就产生了现场汽缸膨胀不畅，导致振动加剧这一最为普遍的失效形态。

（二）汽轮机各轴承座之间的相互位置发生了变动这一现象所造成的结果就是直接引起转子中心发生变化。

如果偏差过大会导致气流激振，电磁激振和动静碰磨等现象。

汽轮机胀差形成的原因、危害及控制措施
浅议汽轮机胀差形成的原因、危害及控制措施
【摘要】对汽轮机在启动很正常运行中常见的胀差产生原因、控制要点及危害，进行了分析，同时给出了解决方法，对保证汽轮机的安全运行具有一定的作用。

【关键词】汽轮机；胀差；温度；汽缸；转子；摩擦
一、前言
在汽轮机运行过程中，使转子与汽缸保持大致相同的轴向热胀速率是极其重要的。

在机组启、停机及运行过程中，由于汽轮机转子与汽缸的质量、热膨胀系数和热耗散系数不同，转子的温度比轴承的温度上升得快，如果两者间的热增长差超过汽轮机所允许的间隙公差，就会发生动静部分磨擦，造成机组的损坏。

为此在实际运行中，为了保证机组的正常运行，必须严格控制好胀差。

二、胀差种类及产生的原因、危害
胀差的产生主要是由于汽轮机汽缸和转子在受热或受冷时他们的传热系数不一样使得在受热或受冷时汽缸受热或受冷膨胀相对于转子不同造成的。

胀差分为正胀差和负胀差，当转子膨胀大于汽缸膨胀的为正胀差，反之为负胀差。

在实际运行中不论产生正胀差还是负胀差都对机组产生影响，为此必须严格控制。

所以胀差是汽轮机的一项重要参数，而胀差在机组正常运行中一般不会出现大的偏差，只有在启机、停机和负荷突然大幅变动的过程中由于对参数的人为控制不当而产生和形成，一旦发生胀差超限会造成汽轮机级间动静摩擦使振动增大损坏设备，严重时可能打断叶片使设备严重。

汽轮机胀差原理及控制摘要：汽轮机胀差是指由于燃烧迅速地产生温度和压力的变化而引起的机舱内缸壳和缸套之间的瞬时位移。

本文介绍的目的是讨论汽轮机胀差的原因和方法，探讨常见的汽轮机胀差控制技术，以更好地发挥其性能，并提出一些重要的改进建议。

关键词：汽轮机胀差，机舱，缸壳，缸套，控制正文：1 汽轮机胀差的原因及结果汽轮机胀差是由于有效燃烧的温度和压力的急剧改变，从而导致机舱内缸壳和缸套之间的瞬时位移，使缸套产生相对缸壳不同的扩张速率，引起有关部件之间的不匹配和接触损失。

由于汽轮机胀差引起的位移，使机舱内部有效动作难以完成，影响燃烧室的工艺流程，有助于减少汽轮机运行效率。

2 汽轮机胀差控制要有效地控制汽轮机胀差，必须结合机舱结构和材料特性进行科学设计。

通常采取的控制措施包括采用导热材料和能量传输管理技术，减少机缸热量分布不均匀；采用变厚缸套等技术来改善汽轮机结构；采用较大的机舱内缸体空气空隙来抑制胀差等技术。

在设计过程中，要根据具体情况分析结合各种物理因素，在满足结构强度要求的前提下，尽可能采用灵活有效的结构形式。

3 改进建议针对汽轮机胀差的控制，还可以在材料上进行改进，如改变材料抗拉强度、热膨胀系数等，以达到汽轮机胀差控制的要求。

此外，可以利用机械装置将胀差减至可接受的范围，或者使用热屏蔽物质降低温度，以降低机舱内的温度梯度，从而提高汽轮机的效率。

4 结论综上所述，汽轮机胀差的产生是由于温度和压力的变化而引起的。

要有效地抑制汽轮机胀差，需要结合机舱的结构和材料特性进行合理的设计，并采用尽可能多的有效控制方法。

另外，还可以通过修改材料、提高机舱内的温度梯度和采用热屏蔽物质等方法来减少胀差的产生。

目前，汽轮机胀差的控制技术尚未得到广泛应用，仍然需要依靠开发技术来改善汽轮机性能。

5 未来研究未来，可以在多个方面进行深入研究，以减少汽轮机胀差的发生。

例如，针对缸套抗拉强度和热膨胀系数等性能，可以采取新的材料和技术，并改进汽轮机的结构，使缸壳和缸套之间的位移得到更好的控制。

汽轮机组启停过程中胀差的分析和控制摘要：本文分析了汽轮机组在启停过程中胀差产生的主要原因，并提出了相对应的控制措施，提高了机组启停过程中的安全性，对于汽轮机组的启停具有一定的应用价值。

关键词：汽轮机启停胀差控制引言:汽轮机组在启停过程中由于胀差的变化会引起振动增大、动静部分碰磨、大轴弯曲等严重事故，因此监视胀差是机组启停过程中的一项重要任务。

为避免轴向间隙变化到危险程度使动静部分发生碰磨，不仅应对胀差进行严格的监视，而且应对胀差产生的原因有足够的认识和了解。

为此介绍了胀差产生的主要原因并提出了与之相对应的控制措施。

1 影响胀差的主要因素汽机胀差是指转子和汽缸沿轴向膨胀不相同所产生的相对膨胀值。

主要是由于转子和汽缸的质量不同，及热交换条件不同而产生。

在机组启动、停机及变工况过程中胀差变化较大，稳定工况时，胀差趋于一稳定值。

影响胀差的主要因素有：（1）主、再热蒸汽的温升、温降率；（2）轴封供汽温度的高低、以及供汽时间的长短；（3）加热装置的投入时间以及所用汽源；（4）暖机时间的长短；（5）凝汽器真空的变化；（6）负荷变化的影响。

1.1 汽轮机胀差正向增大的主要原因(1) 机组启动时暖机时间太短，升速太快或升负荷太快；(2) 汽缸夹层、法兰加热装置的加热蒸汽温度太低或者流量较低，引起的加热作用较弱；(3) 汽轮机滑销系统或者轴承台板的滑动性能比较差，容易发生卡涩现象；(4 ) 轴封供汽温度过高或供汽流量过大，引起轴颈过份伸长；(5) 机组在启动时，进汽压力、温度、流量等参数过高；(6) 汽缸保温层的保温效果不佳或者有保温层脱落现象。

在严寒季节里，汽机房室温太低或有穿堂冷风；(7)胀差指示器的零点不准或者触点磨损，引起数字偏差；(8)多转子机组，相邻转子之间胀差变化带来的互相影响；(9)真空和转速变化的影响；1.2 汽轮机胀差负向增大的主要原因(1)机组负荷迅速下降或突然甩负荷；(2)主汽温度骤减或启动时的进汽温度低于金属温度；(3)汽缸夹层、法兰加热装置加热过度；(4)轴封供汽温度太低；(5)轴向位移变化；(6)真空急剧下降，排汽缸温度上升；(7)机组在启动时转速突然飞升，由于转子在离心力的作用下轴向尺寸缩小，引起低压缸胀差的变化尤其明显；(8)汽缸夹层中流入高温蒸汽，可能来自汽加热装置，也可能来自进汽套管的漏汽或者轴封漏汽；2 胀差的变化及控制方法掌握胀差变化规律，采取有效调整手段，才能合理控制胀差，防止汽轮机的动静摩擦。

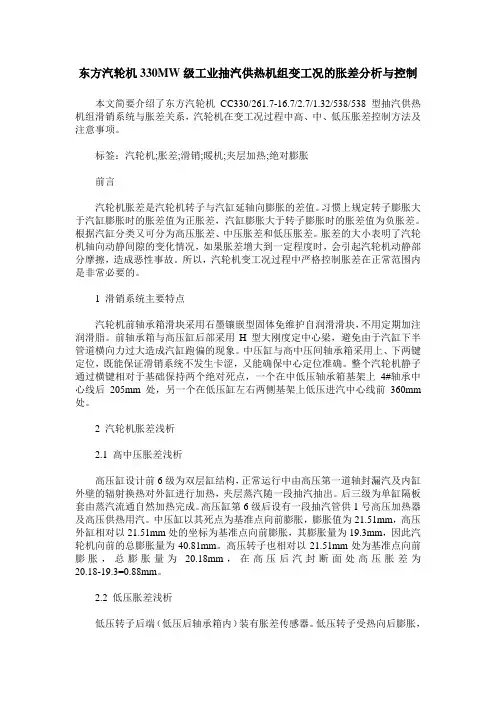

东方汽轮机330MW级工业抽汽供热机组变工况的胀差分析与控制本文简要介绍了东方汽轮机CC330/261.7-16.7/2.7/1.32/538/538型抽汽供热机组滑销系统与胀差关系，汽轮机在变工况过程中高、中、低压胀差控制方法及注意事项。

标签：汽轮机;胀差;滑销;暖机;夹层加热;绝对膨胀前言汽轮机胀差是汽轮机转子与汽缸延轴向膨胀的差值。

习惯上规定转子膨胀大于汽缸膨胀时的胀差值为正胀差，汽缸膨胀大于转子膨胀时的胀差值为负胀差。

根据汽缸分类又可分为高压胀差、中压胀差和低压胀差。

胀差的大小表明了汽轮机轴向动静间隙的变化情况，如果胀差增大到一定程度时，会引起汽轮机动静部分摩擦，造成恶性事故。

所以，汽轮机变工况过程中严格控制胀差在正常范围内是非常必要的。

1 滑销系统主要特点汽轮机前轴承箱滑块采用石墨镶嵌型固体免维护自润滑滑块，不用定期加注润滑脂。

前轴承箱与高压缸后部采用H型大刚度定中心梁，避免由于汽缸下半管道横向力过大造成汽缸跑偏的现象。

中压缸与高中压间轴承箱采用上、下两键定位，既能保证滑销系统不发生卡涩，又能确保中心定位准确。

整个汽轮机静子通过横键相对于基础保持两个绝对死点，一个在中低压轴承箱基架上4#轴承中心线后205mm处，另一个在低压缸左右两侧基架上低压进汽中心线前360mm 处。

2 汽轮机胀差浅析2.1 高中压胀差浅析高压缸设计前6级为双层缸结构，正常运行中由高压第一道轴封漏汽及内缸外壁的辐射换热对外缸进行加热，夹层蒸汽随一段抽汽抽出。

后三级为单缸隔板套由蒸汽流通自然加热完成。

高压缸第6级后设有一段抽汽管供1号高压加热器及高压供热用汽。

中压缸以其死点为基准点向前膨胀，膨胀值为21.51mm，高压外缸相对以21.51mm处的坐标为基准点向前膨胀，其膨胀量为19.3mm，因此汽轮机向前的总膨胀量为40.81mm。

高压转子也相对以21.51mm处为基准点向前膨胀，总膨胀量为20.18mm，在高压后汽封断面处高压胀差为20.18-19.3=0.88mm。

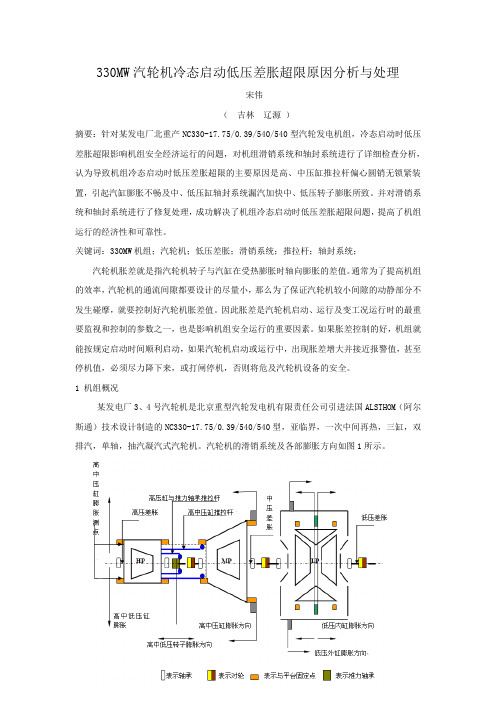

330MW汽轮机冷态启动低压差胀超限原因分析与处理宋伟（吉林辽源）摘要：针对某发电厂北重产NC330-17.75/0.39/540/540型汽轮发电机组，冷态启动时低压差胀超限影响机组安全经济运行的问题，对机组滑销系统和轴封系统进行了详细检查分析，认为导致机组冷态启动时低压差胀超限的主要原因是高、中压缸推拉杆偏心圆销无锁紧装置，引起汽缸膨胀不畅及中、低压缸轴封系统漏汽加快中、低压转子膨胀所致。

并对滑销系统和轴封系统进行了修复处理，成功解决了机组冷态启动时低压差胀超限问题，提高了机组运行的经济性和可靠性。

关键词：330MW机组；汽轮机；低压差胀；滑销系统；推拉杆；轴封系统；汽轮机胀差就是指汽轮机转子与汽缸在受热膨胀时轴向膨胀的差值。

通常为了提高机组的效率，汽轮机的通流间隙都要设计的尽量小，那么为了保证汽轮机较小间隙的动静部分不发生碰摩，就要控制好汽轮机胀差值。

因此胀差是汽轮机启动、运行及变工况运行时的最重要监视和控制的参数之一，也是影响机组安全运行的重要因素。

如果胀差控制的好，机组就能按规定启动时间顺利启动，如果汽轮机启动或运行中，出现胀差增大并接近报警值，甚至停机值，必须尽力降下来，或打闸停机，否则将危及汽轮机设备的安全。

1 机组概况某发电厂3、4号汽轮机是北京重型汽轮发电机有限责任公司引进法国ALSTHOM（阿尔斯通）技术设计制造的NC330-17.75/0.39/540/540型，亚临界，一次中间再热，三缸，双排汽，单轴，抽汽凝汽式汽轮机。

汽轮机的滑销系统及各部膨胀方向如图1所示。

图１滑销系统高、中压缸滑销系统采用推拉杆结构，通过推拉杆刚性连接高、中压缸外缸上猫爪，推力轴承座与高压外缸之间用另一对推拉杆刚性连接，使汽缸的膨胀与转子的膨胀直接联系在一起，改善了汽缸与转子的差胀。

１、２、３号轴承座都是落地式轴承座与基础台板固定，在汽缸膨胀时轴承座不动。

高、中压缸与１、２号轴承座通过立销连接，中压缸与３号轴承座连接，除了有立销外，还有作为高、中缸膨胀死点的下缸后猫爪横销，高、中压缸由此点向前膨胀。

电力系统70丨电力系统装备 2020.9Electric System2020年第9期2020 No.9电力系统装备Electric Power System Equipment1 机组概况国家能源集团铜陵发电厂两台汽轮机均是超临界压力、一次中间再热、单轴、三缸四排汽、双背压、纯凝汽式汽轮机，型号为：N630–24.2/566/566。

汽轮机具有八级非调整回热抽汽，高中压缸采用高中压合缸、双层缸结构，两个低压缸都是双层缸结构，采用对称双分流结构，中部进汽。

横向固定板埋在每个汽缸两端的基础内，以保持横向对中时允许轴向膨胀，两块轴向固定板安置在低压缸Ⅰ进汽中心线附近的基础中，以保持轴向对中时允许横向膨胀。

2 胀差的影响因素蒸汽进入汽轮机后，转子及汽缸均要受热膨胀，由于转子质量相对汽缸较小，温升较快，膨胀比汽缸更为迅速。

转子与汽缸沿轴向膨胀的差值称为胀差。

汽轮机胀差的影响因素较多，根据机组实际运行状况，概括起来主要有以下几点。

（1）进汽参数。

当汽轮机进汽参数发生变化时，由于转子质量较小，首先对转子受热状态发生影响，而对汽缸的影响要滞后一段时间，这样会引起胀差变化，参数变化速度越快，影响越大。

（2）轴封供汽温度。

机组冷态启动，向轴封系统通入辅助蒸汽，由于轴封供汽温度高于转子温度，转子局部受热而伸长且超过了汽缸的膨胀量，出现正胀差。

（3）凝汽器真空。

对于高中压缸，当真空降低时，为了保持机组转速不变，必须增加进汽量，摩擦鼓风损失增大，使高压转子受热膨胀明显，高压胀差值随之增加；对于低压缸，真空降低会导致低压缸排汽温度上升，缸体的膨胀量大于低压缸转子，低压胀差值下降。

（4）大机转速。

转子的泊桑效应表明，当转速升高时，离心力会使转子内部原子受向外的张力，产生向外运动的趋势，会使转子的直径增大，进而引起转子长度缩短；当转速减小时，转子的直径减小，进而引起转子长度伸长。

（5）汽缸保温和疏水。

汽缸保温不好，会造成汽缸温度分布不均，特别是在严冬季节汽机房室温太低时，会影响汽缸的充分膨胀，导致汽机胀差值增大；机组启动时要保持大机本体疏水畅通，疏水不畅或者发生水冲击时可能造成下缸温度偏低，影响汽缸膨胀。

汽轮机轴向位移和胀差产生的原因及预防控制方法（影响机组胀差的因素）1、使胀差向正值增大的主要因素简述如下：1）启动时暖机时间太短，升速太快或升负荷太快。

2）汽缸夹层、法兰加热装置的加热汽温太低或流量较低，引起汽加热的作用较弱。

3）滑销系统或轴承台板的滑动性能差，易卡涩，汽缸胀不出。

4）轴封汽温度过高或轴封供汽量过大，引起轴颈过份伸长。

5）机组启动时，进汽压力、温度、流量等参数过高。

6）推力轴承工作面、非工作面受力增大并磨损，轴向位移增大。

7）汽缸保温层的保温效果不佳或保温层脱落，在严冬季节里，汽机房室温太低或有穿堂冷风。

8）双层缸的夹层中流入冷汽（或冷水）。

9）胀差指示器零点不准或触点磨损，引起数字偏差。

10）多转子机组，相邻转子胀差变化带来的互相影响。

11）真空变化的影响(真空降低，引起进入汽轮机的蒸汽流量增大)。

12）转速变化的影响(转速降低)。

13）各级抽汽量变化的影响，若一级抽汽停用，则影响高差很明显。

14）轴承油温太高。

15）机组停机惰走过程中由于“泊桑效应”的影响。

16）差胀指示表不准，或频率，电压变化影响。

2、使胀差向负值增大的主要原因：1）负荷迅速下降或突然甩负荷。

2）主汽温骤减或启动时的进汽温度低于金属温度。

3）水冲击。

4）轴承油温太低。

5）轴封汽温度太低。

6）轴向位移变化。

7) 真空过高，相应排汽室温降低而影响。

8）启动进转速突升，由于转子在离心力的作用下轴向尺寸缩小，尤其低差变化明显。

9）双层汽缸夹层中流入高温蒸汽，可能来自汽加热装置，也可能来自进汽套管的漏汽或者轴封漏汽。

10)汽缸夹层加热装置汽温太高或流量较大，引起加热过度。

11)滑销系统或轴承台板滑动卡涩，汽缸不缩回。

12)差胀值示表不准，或频率，电压变化影响。

3、正胀差影响因素主要有：（1）蒸汽温升或温降速度大；（2）负荷变化速度的影响；（3）轴封供汽温度的影响；（4）凝汽器真空的影响；（5）环境温度的影响；（6）摩擦鼓风的影响；（7）其他：汽缸法兰螺栓加热装置投退的影响；１）、蒸汽温升或温降速度大。

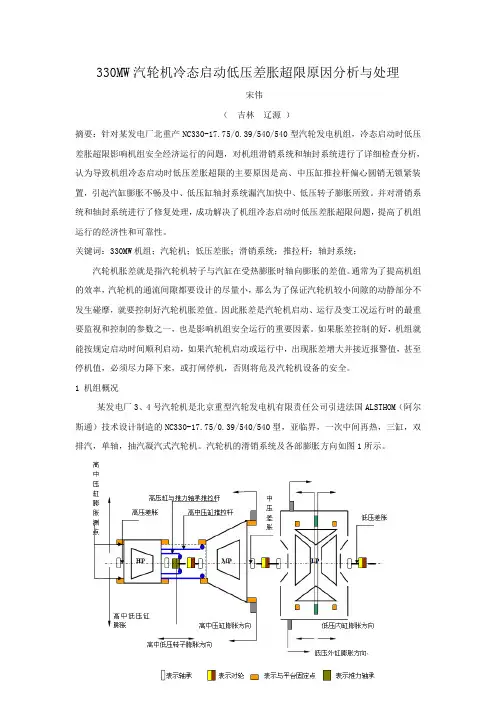

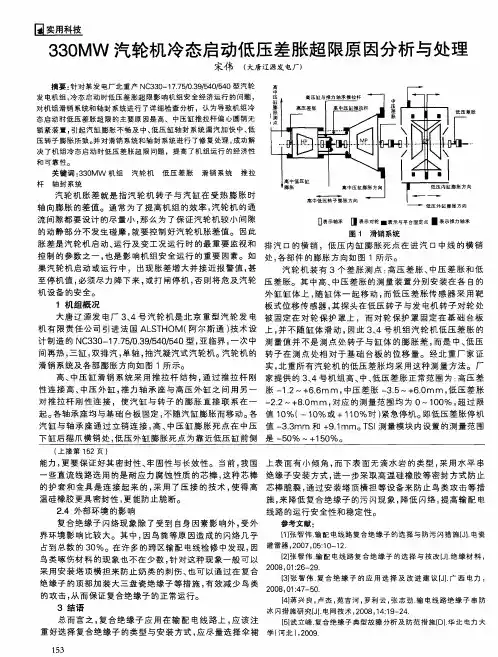

330MW汽轮机冷态启动低压差胀超限原因分析与处理作者：宋伟来源：《中小企业管理与科技·下旬刊》2014年第12期摘要：针对某发电厂北重产NC330-17.75/0.39/540/540型汽轮发电机组，冷态启动时低压差胀超限影响机组安全经济运行的问题，对机组滑销系统和轴封系统进行了详细检查分析，认为导致机组冷态启动时低压差胀超限的主要原因是高、中压缸推拉杆偏心圆销无锁紧装置，引起汽缸膨胀不畅及中、低压缸轴封系统漏汽加快中、低压转子膨胀所致。

并对滑销系统和轴封系统进行了修复处理，成功解决了机组冷态启动时低压差胀超限问题，提高了机组运行的经济性和可靠性。

关键词：330MW机组 ;汽轮机 ;低压差胀 ;滑销系统 ;推拉杆 ;轴封系统汽轮机胀差就是指汽轮机转子与汽缸在受热膨胀时轴向膨胀的差值。

通常为了提高机组的效率，汽轮机的通流间隙都要设计的尽量小，那么为了保证汽轮机较小间隙的动静部分不发生碰摩，就要控制好汽轮机胀差值。

因此胀差是汽轮机启动、运行及变工况运行时的最重要监视和控制的参数之一，也是影响机组安全运行的重要因素。

如果汽轮机启动或运行中，出现胀差增大并接近报警值，甚至停机值，必须尽力降下来，或打闸停机，否则将危及汽轮机设备的安全。

1 机组概况大唐辽源发电厂3、4号汽轮机是北京重型汽轮发电机有限责任公司引进法国ALSTHOM （阿尔斯通）技术设计制造的NC330-17.75/0.39/540/540型，亚临界，一次中间再热，三缸，双排汽，单轴，抽汽凝汽式汽轮机。

汽轮机的滑销系统及各部膨胀方向如图1所示。

高、中压缸滑销系统采用推拉杆结构，通过推拉杆刚性连接高、中压外缸，推力轴承座与高压外缸之间用另一对推拉杆刚性连接，使汽缸与转子的膨胀直接联系在一起。

各轴承座均与基础台板固定，不随汽缸膨胀而移动。

各汽缸与轴承座通过立销连接，高、中压缸膨胀死点在中压下缸后猫爪横销处，低压外缸膨胀死点为靠近低压缸前侧排汽口的横销，低压内缸膨胀死点在进汽口中线的横销处，各部件的膨胀方向如图1所示。

#1燃气轮机#2胀差异常变化的原因与处理对策
燃气轮机是一种以天然气为燃料的热能转换设备，具有高效率、低污染和灵活性等优点，被广泛应用于发电、供热和石化等领域。

在长期运行过程中，燃气轮机可能出现胀差异常变化的问题，给设备的运行和维护带来一定困扰。

胀差是指在燃气轮机运行过程中，由于不同材料受热膨胀系数不同，从而产生的不同胀差。

通常，燃气轮机的高温部件（如燃烧室、涡轮叶片等）会受到较大的热膨胀影响，而低温部件（如压缩机、外壳等）胀差较小。

正常情况下，这种胀差属于设计和运行范围内，不会对设备运行造成影响。

当燃气轮机出现胀差异常变化时，可能是由于以下几个原因引起：
1. 设备设计不合理：燃气轮机的设计应该考虑到不同材料的热膨胀系数，合理安排材料的组合和热膨胀补偿机构。

如果设计不合理，可能导致胀差异常变化。

2. 温度变化过大：燃气轮机在运行过程中，温度变化较大，尤其是在启动和停机的过程中。

如果温度变化过大，可能导致胀差异常变化。

3. 使用环境不适宜：环境温度和湿度等因素对燃气轮机的运行稳定性和胀差影响较大。

如果使用环境不适宜，可能导致胀差异常变化。

4. 维护保养：定期对燃气轮机进行维护保养，包括清洁、检查和更换磨损部件等。

通过维护保养，及时发现和排除胀差异常变化的问题。

燃气轮机胀差异常变化是影响设备运行和维护的一个重要问题。

需要通过合理的设备设计、温度控制、环境改善和维护保养等措施，减小胀差异常变化的可能性，并确保设备的稳定运行和高效率。

113中国设备工程Engineer ing hina C P l ant中国设备工程 2018.03 （上）汽轮机的胀差值直接反映转子与汽缸的相对轴向位置变化及内部动静间隙的变化，超限会引起高、低压轴封、隔板轴封齿或叶片与隔板动静摩擦，发生大轴弯曲等事故。

为了满足汽缸在几个方向上的膨胀要求，应采用合理的滑销系统布置，以保证汽轮机与发电机的转子和定子部分与轴承座中心一致，使汽缸在加热和冷却时不发生大的应力和变形。

下面对某330MW 机组由于滑销系统卡涩引起汽缸膨胀不畅问题进行分析处理。

1 设备状况汽机型式C330/N350-17.75/0.981/540/540亚临界、单轴、双缸、双排汽、中间再热可调抽汽凝汽式机组，其中高中压缸通流部分采用反向布置，以减少轴向推力。

高压缸为双层结构，设置有夹层加热装置，对汽缸和法兰螺栓进行加热和冷却。

高压内缸的死点在高压缸进汽侧，其轴向膨胀方向与汽流方向一致。

汽缸与轴承座之间设有立销，每个轴承座下有2只纵销，高中压缸通过4对猫爪搭在轴承座上，并且由4对猫爪横销来保持前2个轴承座与高中压缸的轴向距离。

汽轮机静子通过横键相对于基础绝对死点设置两个绝对死点，1个在中压轴承箱基架上#2轴承中心线前250mm 处，另一个在低压缸前段低压进汽中心线前2445mm 处。

机组启动时，高中压缸、前轴承箱向前膨胀，低压缸向后膨胀。

为了减小轴承箱滑动时的摩擦阻力而使低压缸顺利膨胀，在前箱底部装有自润滑块。

转子相对于静子的相对死点在中低压缸轴承箱内的推力轴承处，机组启动时，转子有此处向前后膨胀。

2 中压缸启动过程现象中压缸启动轴振与瓦振共振及处理：在500r/min 暖机时，汽轮机各轴振、瓦振均正常，但在升速至1100r/min 暖机时，发现3Y：130μm，5Y：104μm，初步判断可能为顶轴油泵运行对油膜形成干扰，造成轴振增大。

于是升速至1200r/min 暖机，并在投入顶轴油泵联锁的情况下，停运顶轴油泵，观察各轴振均呈下降趋势，最终3Y：121μm，5Y：68μm，并仍在缓慢下降中。
