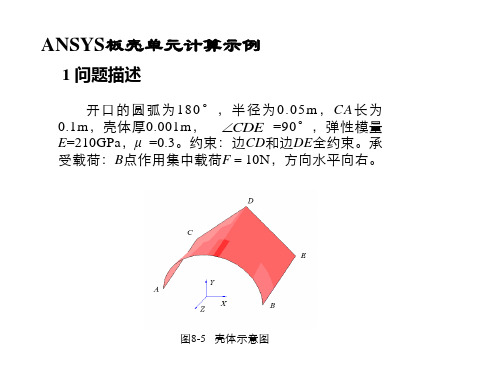

2、分析类型静力分析3、问题描述板壳问题4、ANSYS单位m N Pa5、单元SHELL63：4节点（每个节点6个自由度）6、材料弹性模量和泊松比7、实常数厚度8、建模取1/4模型41进入ANSYS程序→ANSYSED 9.0→ANSYS Product Launcher→change the working directory into yours →input Initial jobname:board→Run2 设置计算类型ANSYS Main Menu: Preferences →select Structural →OK3 定义材料参数ANSYS Main Menu: Preprocessor →Material Props→Material Models →Structural →Linear →Elastic→Isotropic →input EX:2e11, PRXY:0.3 →OK54 选择单元类型ANSYS Main Menu:Preprocessor →Element Type→Add/Edit/Delete→Add →select Shell Elastic 4node 63→OK (back to Element Types window) →Close (the Element Type window)65、定义实常数ANSYS Main Menu: Preprocessor →Real Constants…→Add…→select Type 1→OK→input Shell thickness at node I :0.01→OK →Close (the Real Constants Window)76、创建矩形ANSYS Main Menu:Preprocessor →Modeling →Create →Areas→Rectangle→By Dimensions →依次按下图输入：→OK87、划分单元ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool →OK(Size Controls) Global: Set →input NDIV:20→Mesh Tool →Mesh :select Areas→Shape:Quad→Free→Mesh →Pick All →Close( the Mesh Tool window)98、施加固定边界ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→On Lines→拾取上边和右边→OK→select Lab2:ALL DOF →OK109、施加对称约束边界ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement →Symmetry B.C →On Lines→拾取下边和左边→OK1111 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to closethe solve Current Load Step window) →OK12、挠度ANSYS Main Menu: General Postproc→Plot Results→Contour Plot→Nodal Solu→select: DOF solution, Z-Component of displacement→OK13按右侧的等侧视图141617板壳单元的压力载荷面1 (I-J-K-L)，（底部，+Z方向）面2 (I-J-K-L)，（顶部，-Z方向）面3 (J-I)，面 4 (K-J)，面 5 (L-K)，面 6 (I-L)19显示壳单元的厚度ANSYS命令菜单栏：PlotCtrls>Style >Size and Style→弹出对话框中（Display of element项设置为On)控制壳单元的结果输出ANSYS Main Menu: General Postproc→Options for OutpTop layer: 顶面Middle layer:中面Bottom layer：底面2021作业三要求1、属于力学的那类问题？2、单位制；单元类型；单元描述；实常数；材料参数3、划分网格的方案，施加载荷和边界条件4、计算结果的体现：MISIS 应力和位移，需要知道最大值以及位置。

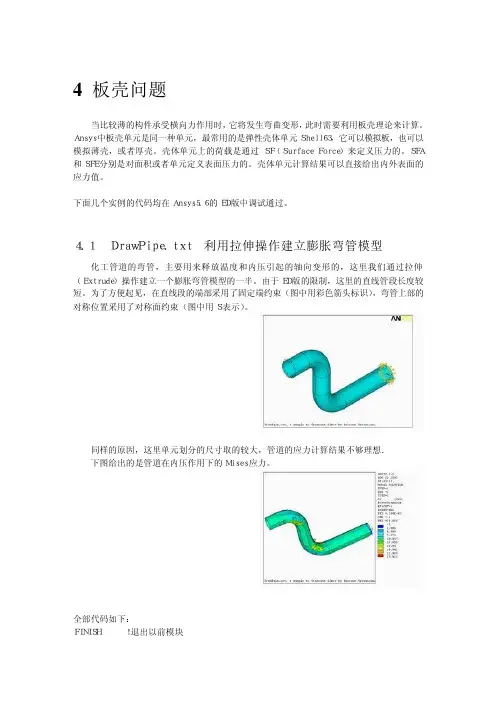

4 板壳问题当比较薄的构件承受横向力作用时，它将发生弯曲变形，此时需要利用板壳理论来计算。
Ａｎｓｙｓ中板壳单元是同一种单元，最常用的是弹性壳体单元Ｓｈｅｌｌ６３，它可以模拟板，也可以模拟薄壳，或者厚壳。
壳体单元上的荷载是通过ＳＦ（Ｓｕｒｆａｃｅ Ｆｏｒｃｅ）来定义压力的。
ＳＦＡ和ＳＦＥ分别是对面积或者单元定义表面压力的。
壳体单元计算结果可以直接给出内外表面的应力值。
下面几个实例的代码均在Ａｎｓｙｓ５．６的ＥＤ版中调试通过。
４．１ ＤｒａｗＰｉｐｅ．ｔｘｔ 利用拉伸操作建立膨胀弯管模型 化工管道的弯管，主要用来释放温度和内压引起的轴向变形的，这里我们通过拉伸（Ｅｘｔｒｕｄｅ）操作建立一个膨胀弯管模型的一半。
由于ＥＤ版的限制，这里的直线管段长度较短。
为了方便起见，在直线段的端部采用了固定端约束（图中用彩色箭头标识），弯管上部的对称位置采用了对称面约束（图中用Ｓ表示）。
同样的原因，这里单元划分的尺寸取的较大，管道的应力计算结果不够理想． 下图给出的是管道在内压作用下的Ｍｉｓｅｓ应力。
全部代码如下： ＦＩＮＩＳＨ ！退出以前模块 ／ＣＬＥＡＲ，ＮＯＳＴＡＲＴ ！清除内存中的所有数据，不读入初始化文件 ／ＦＩＬＥＮＡＭＥ，ＤＲＡＷＰＩＰＥ ／ＴＩＴＬＥ，ＤｒａｗＰｉｐｅ．ｔｘｔ， Ａ ｓａｍｐｌｅ ｔｏ Ｇｅｎｅｒａｔｅ Ｅｌｂｏｗ ｂｙ Ｅｘｔｒｕｄｅ Ｏｐｅｒａｔｉｏｎ． ／ＰＲＥＰ７ ！进入前处理模块ＰＲＥＰ７ ｋ，１ ！定义位于管道轴线上的控制点１至６ ｋ，２，，，１ ｋ，３，，０．８，１ ｋ，４，，０．８，１．５ ｌ，１，２ ！定义通过这些控制点的直线 ｌ，２，３ ｌ，３，４ ｌｆｉｌｌｔ，１，２，．２８ ！对这些相交的直线定义倒角 ｌｆｉｌｌｔ，２，３，．２８ ｋ，２１！定义第２１号关键点 ｃｉｒｃｌｅ，２１，．１ ！以２１号关键点为圆心，０．１为半径作圆，圆弧线编号依次是６，７，８，９ ／ＶＩＥＷ，１，１，１，１ ＡＤＲＡＧ，６，７，８，９，，，１，４，２，５，３ ！开始沿前面定义的路径用圆扫描形成管道，管道轴线是１，４，２，５，３号线 ｅｔ，１，ｓｈｅｌｌ６３ ！定义第一类单元为壳单元ＳＨＥＬＬ６３ ｒ，１，．０１ ！定义单元的第一类实常数：Ｔｈｉｎｋｎｅｓｓ＝０．０１ ｍｐ，ｅｘ，１，３ｅ１１ ！定义第一类材料的弹性模量ＥＸ＝３ｅ１１ ＤＬ，６，ＡＬＬ，ＡＬＬ，０ ！定义６，７，８，９号线固定端条件 ＤＬ，７，ＡＬＬ，ＡＬＬ，０ ＤＬ，８，ＡＬＬ，ＡＬＬ，０ ＤＬ，９，ＡＬＬ，ＡＬＬ，０ ＤＬ，４２，，ＳＹＭＭ ！定义４２，４５，４７，４９号线对称条件 ＤＬ，４５，，ＳＹＭＭ ＤＬ，４７，，ＳＹＭＭ ＤＬ，４９，，ＳＹＭＭ ＳＦＡ，ＡＬＬ，１，ＰＲＥＳＳ，１ ！对所有面定义压力荷载，大小为１ ＥＳＩＺＥ，０．０８，０， ！单元划分尺寸０．０８ ＡＭＥＳＨ，ＡＬＬ ！单元划分 ／ＳＯＬＵ ！进入求解模块ＳＯＬＵＴＩＯＮ ＳＯＬＶＥ ！开始求解 ／ＰＯＳＴ１ ！进入后处理模块ＰＯＳＴ１ ＳＥＴ，１ ！读入第一个荷载步的计算结果 ＰＬＮＳＯＬ，Ｓ，１ ！在图形窗口显示结点上的主应力 ＦＩＮＩＳＨ ！退出后处理模块 ４．２ Ｊｕｅｚｕ．ｔｘｔ 管道噘嘴模型受内压作用 噘嘴是管道加工过程中的一类主要缺陷，是指在卷边时边缘部分的曲率没有达到管道的曲率要求，是圆截面管道在焊缝位置处出现一个凸起。

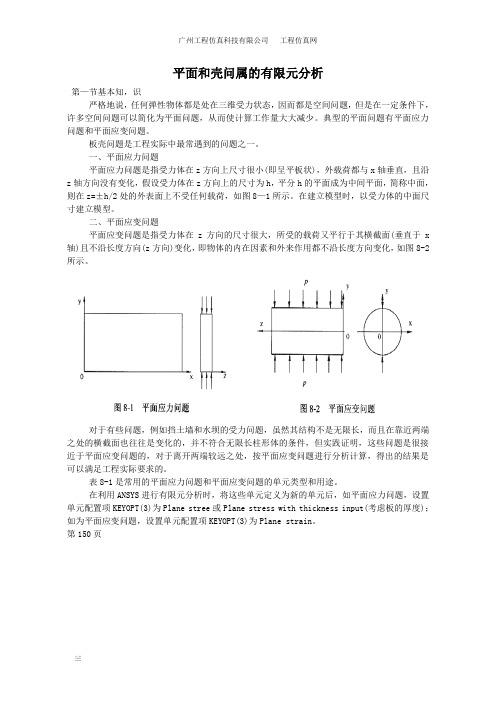

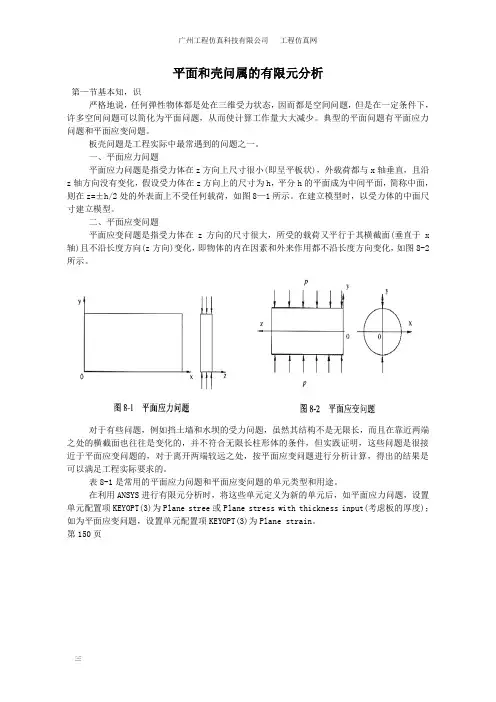

平面和壳问属的有限元分析第—节基本知，识严格地说，任何弹性物体都是处在三维受力状态，因而都是空间问题，但是在一定条件下，许多空间问题可以简化为平面问题，从而使计算工作量大大减少。
典型的平面问题有平面应力问题和平面应变问题。
板壳问题是工程实际中最常遇到的问题之一。
一、平面应力问题平面应力问题是指受力体在z方向上尺寸很小(即呈平板状)，外载荷都与x轴垂直，且沿z轴方向没有变化，假设受力体在z方向上的尺寸为h，平分h的平面成为中间平面，简称中面，则在z=±h/2处的外表面上不受任何载荷，如图8—1所示。
在建立模型时，以受力体的中面尺寸建立模型。
二、平面应变问题平面应变问题是指受力体在z方向的尺寸很大，所受的载荷又平行于其横截面(垂直于x 轴)且不沿长度方向(z方向)变化，即物体的内在因素和外来作用都不沿长度方向变化，如图8-2所示。
对于有些问题，例如挡土墙和水坝的受力问题，虽然其结构不是无限长，而且在靠近两端之处的横截面也往往是变化的，并不符合无限长柱形体的条件，但实践证明，这些问题是很接近于平面应变问题的，对于离开两端较远之处，按平面应变问题进行分析计算，得出的结果是可以满足工程实际要求的。
表8-1是常用的平面应力问题和平面应变问题的单元类型和用途。
在利用ANSYS进行有限元分析时，将这些单元定义为新的单元后，如平面应力问题，设置单元配置项KEYOPT(3)为Plane stree或Plane stress with thickness input(考虑板的厚度)；如为平面应变问题，设置单元配置项KEYOPT(3)为Plane strain。
第150页三、壳的问题对于两个曲面所限定的物体，如果曲面之间的距离比物体的其他尺寸小很多，就称之为壳体。
并且这两个曲面称为壳面。
距两壳面等距的点形成的曲面成为中间曲面，简称中面。
对受力体进行有限元分析时，以中面尺寸建立模型。
表8-2是常用的壳单元类型和用途。

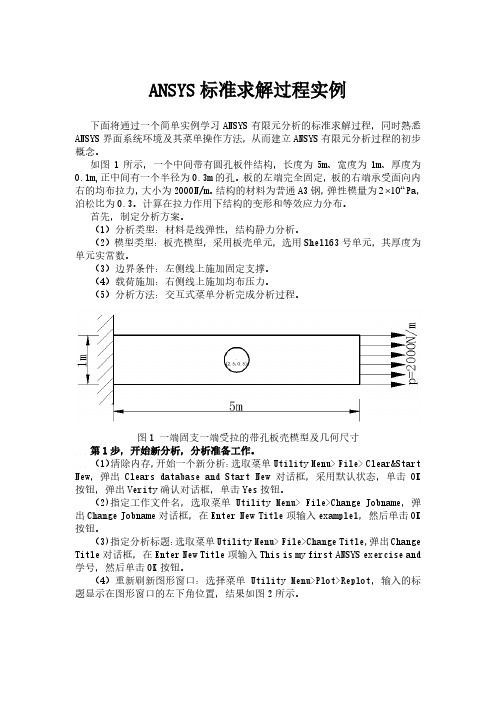

ANSYS标准求解过程实例下面将通过一个简单实例学习ANSYS有限元分析的标准求解过程，同时熟悉ANSYS界面系统环境及其菜单操作方法，从而建立ANSYS有限元分析过程的初步概念。
如图1所示，一个中间带有圆孔板件结构，长度为5m、宽度为1m、厚度为0.1m,正中间有一个半径为0.3m的孔。
板的左端完全固定，板的右端承受面向内右的均布拉力，大小为2000N/m。
结构的材料为普通A3钢，弹性模量为112 Pa，10泊松比为0.3。
计算在拉力作用下结构的变形和等效应力分布。
首先，制定分析方案。
（1）分析类型：材料是线弹性，结构静力分析。
（2）模型类型：板壳模型，采用板壳单元，选用Shell63号单元，其厚度为单元实常数。
（3）边界条件：左侧线上施加固定支撑。
（4）载荷施加：右侧线上施加均布压力。
（5）分析方法：交互式菜单分析完成分析过程。
图1 一端固支一端受拉的带孔板壳模型及几何尺寸第1步，开始新分析，分析准备工作。
（1）清除内存，开始一个新分析：选取菜单Utility Menu> File> Clear&Start New，弹出Clears database and Start New对话框，采用默认状态，单击OK 按钮，弹出Verity确认对话框，单击Yes按钮。
（2)指定工作文件名，选取菜单Utility Menu> File>Change Jobname，弹出Change Jobname对话框，在Enter New Title项输入example1，然后单击OK 按钮。
（3)指定分析标题：选取菜单Utility Menu> File>Change Title，弹出Change Title对话框，在Enter New Title项输入This is my first ANSYS exercise and 学号，然后单击OK按钮。
（4）重新刷新图形窗口：选择菜单Utility Menu>Plot>Replot，输入的标题显示在图形窗口的左下角位置，结果如图2所示。
利用a n s y s-
w o r k b e n c h关于实体单元和壳体单元建模
问题01
如下1mm*30mm*100mm的板，先用实体模型进行建模：网格划分：
约束为一端固定，再另外一自由端加垂直面的荷载1KN：
当量应力结果：
应力线性化结果1：
应力线性化结果2：
再对其抽取中面做成壳：
网格划分：Top应力结果：
Middle结果：Bottom结果:
对比结果可以发现：
1、在壳单元相同位置的Top，Bottom和Middle三个应力结果无差异。
2、在实体的路径一处膜应力为33，一次加二次也为33，在壳单元相同位置的Top，Bottom和Middle三个应力为30，大致相等。
但在路径2膜应力为56，一次加二次应力为64，而用壳单元均为56，无变化。
一个瞬态分析的例子练习目的：熟悉瞬态分析过程练习过程：瞬态(FULL)完全法分析板-梁结构实例如图1所示板-梁结构，板件上表面施加随时间变化的均布压力，计算在下列已知条件下结构的瞬态响应情况。
全部采用A3钢材料，特性：杨氏模量=2e112/m N 泊松比=0.3 密度=7.8e33/m Kg板壳： 厚度=0.02m四条腿（梁）的几何特性：截面面积=2e-42m 惯性矩=2e-84m 宽度=0.01m 高度=0.02m压力载荷与时间的关系曲线如图2所示。
图1 质量梁-板结构及载荷示意图20 1 2 4 6 时间（s ）图 2 板上压力-时间关系分析过程第1步：设置分析标题1. 选取菜单途径Utility Menu>File>Change Title 。
2. 输入“ The Transient Analysis of the structure ”，然后单击OK 。
第2步：定义单元类型单元类型1为SHELL63，单元类型2为BEAM4第3步：定义单元实常数实常数1为壳单元的实常数1，输入厚度为0.02（只需输入第一个值，即等78厚度壳）实常数2为梁单元的实常数，输入AREA 为2e-4惯性矩IZZ=2e-8，IYY ＝2e-8宽度TKZ=0.01，高度TKY=0.02。
第5步：杨氏模量EX=2e112/m N 泊松比NUXY=0.3 密度DENS=7.8e33/m Kg 第6步：建立有限元分析模型1． 创建矩形，x1=0,x2=2,y1=0,y2=12． 将所有关键点沿Z 方向拷贝，输入DZ ＝－13． 连线。
将关键点1，5；2，6；3，7；4，8分别连成直线。
4． 设置线的分割尺寸为0.1，首先给面划分网格；然后设置单元类型为2，实常数为2，对线5到8划分网格。
第7步：瞬态动力分析1. 选取菜单途径Main Menu>Solution>-Analysis Type-New Analysis ，弹出New Analysis对话框。
ANSYS案例——20例ANSYS经典实例】针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。
结构中各个截面的参数都为：113.010PaE=，746.510mI-=，426.810mA-=，相应的有限元分析模型见图3-20。
在ANSYS平台上，完成相应的力学分析。
图3-19框架结构受一均布力作用图3-20单元划分、节点位移及节点上的外载解答对该问题进行有限元分析的过程如下。
1．基于图形界面的交互式操作(tepbytep)(1)进入ANSYS(设定工作目录和工作文件)程序→ANSYS→ANSYSInteractive→Workingdirectory(设置工作目录)→Initialjobname(设置工作文件名):beam3→Run→OK(2)设置计算类型(3)选择单元类型(4)定义材料参数ANSYSMainMenu:Preproceor→MaterialProp→MaterialModel→Struc tural→Linear→Elatic→Iotropic:E某:3e11(弹性模量)→OK→鼠标点击该窗口右上角的“”来关闭该窗口(5)定义实常数以确定平面问题的厚度ANSYSMainMenu:Preproceor→RealContant…→Add/Edit/Delete→Add→Type1Beam3→OK→RealContantSetNo:1(第1号实常数),Cro-ectionalarea:6.8e-4(梁的横截面积)→OK→Cloe(6)生成几何模型生成节点ANSYSMainMenu:Preproceor→Modeling→Creat→Node→InActiveCS→Nodenumber1→某:0,Y:0.96,Z:0→Apply→Nodenumber2→某:1.44,Y:0.96,Z:0→Apply→Nodenumber3→某:0,Y:0,Z:0→Apply→Nodenumber4→某:1.44,Y:0,Z:0→OK生成单元ANSYSMainMenu:Preproceor→Modeling→Create→Element→AutoNum bered→ThruNode→选择节点1，2(生成单元1)→apply→选择节点1，3(生成单元2)→apply→选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加某方向的受力ANSYSMainMenu:Solution→DefineLoad→Apply→Structural→Force/Moment→OnNode→选择节点1→apply→Directionofforce:F某→VALUE：3000→OK→上方施加Y方向的均布载荷ANSYSMainMenu:Solution→DefineLoad→Apply→Structural→Preure→OnBeam→选取单元1(节点1和节点2之间)→apply→VALI：4167→VALJ：4167→OK左、右下角节点加约束(8)分析计算(9)结果显示(10)退出系统(11)计算结果的验证与MATLAB支反力计算结果一致。
谱分析的实例——板梁结构一单点响应谱分析的算例某板梁结构如图3所示，计算在Y方向的地震位移响应谱作用下整个结构的响应情况。
板梁结构结构的基本尺寸如图 3所示，地震谱如表5所示，其它数据如下：1.材料是A3钢，相关参数如下：杨氏模量=2e11N/m 2泊松比=0.3密度=7.8e 3Kg/m 32.板壳：厚度=2e-3m3.梁几何特性如下：截面面积=1.6e-5 m 2惯性矩=64/3e-12 m 4宽度=4e-3m高度=4e-3m图3板梁结构模型（mm）谱表1 GUI方式分析过程第1步：指定分析标题并设置分析范畴1、取菜单途径Utility Menu>File>Change Title。
2、输入文字“Single-point response analysis of a shell-beam structure”，然后单击OK。
第2步：定义单元类型1、选取菜单途径Main Menu>Preprocessor>ElementType>Add/Edit/ Delete，弹出Element Types对话框。
2、单击Add，弹出Library of Element Types对话框。
3、在左边的滚动框中单击“Structural Shell”。
4、在右边的滚动框中单击“shell63”。
5、单击Apply。
6、在右边的滚动框中单击“beam4”。
7、单击OK。
8、单击Element Types对话框中的Close按钮。
第3步：定义单元实常数1、选取菜单途径Main Menu>Preprocessor>Real Constants，弹出Real Constants对话框。
2、单击Add，弹出Element Type for Real Constants对话框。
3、选择1号单元，单击OK，弹出Real Constants for Shell63对话框。
4、在TK(I)处输入2e-3。
AnsysWorkbench工程实例之——壳单元静力学分析壳单元常用于薄壁件，如容器、板材等，每个节点有6个自由度，即沿XYZ的移动和转动。
WB中壳单元有无中节点的Shell181单元和带中节点的Shell281单元，默认为Shell181单元，在网格属性中Element MIdside Nodes 设置为kept即可修改为Shell281单元。
本文将通过工程应用中常遇到的问题作为指引，讨论壳单元的应用问题。
1 使用DM抽中面还是SC抽中面更好？DM（DesignModeler）和SC（SpaceClaim）软件都可以完成抽中面操作，主要看读者的使用习惯，以下的案例都将介绍两种软件的相关操作，读者也可自行做对比。
2 如何快速自动抽中面？（1）如果在DM中，通过T ool——Mid-Surface抽中面。
常规操作是按住Ctrl分别选择零件的两面，可以选择多组一起抽中面。
Mid-Surface也有自动抽中面的功能，Selection Method选择Automatic。
Bodies To Search可选择所有体、可见的体、选择的体。
Minimum Threshold和Maximum Threshold分别设置要查找的最小厚度与最大厚度。
Find Face Pairs Now选择Yes，软件便在模型中查找要转换的体，点击工具栏Generater，便可自动抽中面。
（2）如果在SC中，选择准备——中间面，依次选择各个钣金零件的两面，点击√确定。
SC中自动抽中面操作如下，选择准备——中间面，在选项中设置要识别的最小和最大厚度。
在点击窗口中的模型即可自动转换。
注：选项中其他选项含义，组中间面表示将抽取的面放在一个新零件内。
延伸曲面默认勾选，这个功能很有用，下文将介绍。
3 曲面如何修补？部分中面抽取失败，或需要修补空洞时，可使用修补和删除边功能。
1.如果在DM中，通过Tool——Surface Patch修补。
基于LS-DYNA及FLUENT的板壳结构流固耦合分析本文采用ANSYS显示动力分析模块LS-DYNA及流场分析模块FLUENT，对水下的板壳结构运动及其界面的流固耦合现象进行了仿真分析。
流场计算得到的界面压强数据以外载荷的形式施加于结构表面，使其产生位移及变形；同时，结构的变化又进一步影响了流场的分布。
通过往复的双向耦合迭代，得到了板壳结构的动力学响应以及流场的分布情况。
仿真结果与试验结果的对比表明，此方法适用于解决兼有大位移及较大变形特征的流- 固耦合问题。
1 前言在自然界中，流-固耦合现象广泛存在于航空、航天、汽车、水利、石油、化工、海洋以及生物等领域。
很多实际问题中流体载荷对于结构的影响不可忽略；同时，结构的位移和变形也会对流场的分布产生重要影响。
例如各种水下运动机构都需要考虑这种现象。
板壳是基本的结构单元，研究其与流体相互作用的过程的仿真方法对水下结构的设计具有一定的指导意义。
文献利用ANSYS/LS-DYNA对板壳结构在水下爆炸冲击载荷作用下的动力学响应进行了仿真分析和试验研究，文献对窄流道中柔性单板流致振动引起的流-固耦合问题进行了数值模拟，但以上文献所进行的分析均为板壳结构处于约束状态下的平衡位置附近的振动耦合分析。
利用ANSYS静力学分析模块以及CFX或FLUENT等流体分析模块对有固定约束条件的板壳结构进行流-固耦合分析的实例已经很多，ANSYS Workbench中也有这方面的耦合实例。
但是对于流体冲击引起结构的大位移以及较大变形的动力学分析目前还不完善，有待进一步的研究。
因此本文应用大型通用有限元分析软件ANSYS13.0中的显示动力分析模块LS-DYNA以及流体分析模块FLUENT，对受流体冲击作用下兼有大位移及较大变形的板壳结构的流-固耦合作用进行了仿真分析。
2 有限元分析2.1 问题描述本文针对板壳结构受流体冲击载荷作用下的动力学响应进行分析，主要研究板壳结构的运动时间历程、应力分布规律以及对流场分布的影响。
第10章板壳结构分析Analysis of Plates and Shells当一个3D实体结构的厚度不大（相对于长宽尺寸），而且变形是以翘曲为主时（亦即out-of-plane的变形），这种结构称为板壳结构（plates and shells），此时我们可以用板壳元素（shell element）来model这个问题。
用shell元素（而不用solid 元素）来model板壳结构主要的优点就是节省计算时间，并且增加解答精度。
这章首先在第1节介绍SHELL63元素，这是ANSYS的古典板壳元素。
注意，虽然SHELL63是2D的几何形状，但是它是布置在3D的空间中，所以板壳结构分析是3D的问题而不是2D的问题。
我们用两个实例来说明SHELL63的应用，在第2节中分析了一个简单的C型断面的悬臂梁，我们要用板壳元素来model整个结构。
在第3节中则去模拟一个空气气囊的充气过程，我们将用板壳元素来model 它的薄膜行为。
第4节里我们会介绍其它的板壳元素，但是大部分都是作为结构分析用的板壳元素。
本章在第5节还是以一个简单的练习题作为结束。
板壳元素的特色是弯曲通常主宰其行为，譬如其应力通常大部份来自于弯曲应力，就如同梁结构一样。
事实上，板壳元素和梁结构非常相似，主要的差异在于板壳元素承受双向弯曲，而梁元素只有单向的弯曲。
诱导板壳元素的过程也和梁元素非常相似。
当一片薄板承受弯曲时，原来是平面的一个断面，弯曲后还是假设维持一个平面，换句话说，剪力变形假设可以忽略的。
注意，当你使用实体元素（如SOLID45）时，并没有这种「平面维持平面」的假设。
第10.1节SHELL63：板壳结构元素SHELL63: Structural Shell Element10.1.1 SHELL63元素描述Figure 10-1 SHELL63 ElementSHELL63称为elastic shell，因为它只支持线性弹性的材料模式；ANSYS另有其它shell元素可以支持更广泛的材料模式[Sec. 10.4]。
2、分析类型静力分析
3、问题描述板壳问题
4、ANSYS单位m N Pa
5、单元SHELL63：4节点（每个节点6个自由度）
6、材料弹性模量和泊松比
7、实常数厚度
8、建模取1/4模型
4
1进入ANSYS
程序→ANSYSED 9.0→ANSYS Product Launcher→change the working directory into yours →input Initial jobname:board
→Run
2 设置计算类型
ANSYS Main Menu: Preferences →select Structural →OK
3 定义材料参数
ANSYS Main Menu: Preprocessor →Material Props
→Material Models →Structural →Linear →Elastic
→Isotropic →input EX:2e11, PRXY:0.3 →OK
5
4 选择单元类型
ANSYS Main Menu:
Preprocessor →Element Type→Add/Edit/Delete
→Add →select Shell Elastic 4node 63→OK (back to Element Types window) →Close (the Element Type window)
6
5、定义实常数
ANSYS Main Menu: Preprocessor →Real Constants…→Add…→select Type 1→OK→input Shell thickness at node I :0.01→OK →Close (the Real Constants Window)
7
6、创建矩形
ANSYS Main Menu:Preprocessor →Modeling →Create →Areas→Rectangle→By Dimensions →依次按下图输入：→OK
8
7、划分单元
ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool →
OK
(Size Controls) Global: Set →input NDIV:20→
Mesh Tool →Mesh :select Areas→Shape:Quad→Free→Mesh →Pick All →Close( the Mesh Tool window)
9
8、施加固定边界
ANSYS Main Menu: Solution→Define Loads →Apply
→Structural →Displacement→On Lines→拾取上边和右边
→OK→select Lab2:ALL DOF →OK
10
9、施加对称约束边界
ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement →Symmetry B.C →On Lines→拾取下边和左边→OK
11
11 分析计算
ANSYS Main Menu: Solution →Solve →Current LS→OK(to close
the solve Current Load Step window) →OK
12、挠度
ANSYS Main Menu: General Postproc→Plot Results→Contour Plot→Nodal Solu→select: DOF solution, Z-Component of displacement→OK
13
按右侧的等侧视图
14
16
17
板壳单元的压力载荷
面1 (I-J-K-L)，（底部，+Z方向）
面2 (I-J-K-L)，（顶部，-Z方向）
面3 (J-I)，面 4 (K-J)，面 5 (L-K)，面 6 (I-L)
19
显示壳单元的厚度
ANSYS命令菜单栏：PlotCtrls>Style >Size and Style→弹出对话框中（Display of element项设置为On)
控制壳单元的结果输出
ANSYS Main Menu: General Postproc→Options for Outp
Top layer: 顶面
Middle layer:中面
Bottom layer：底面
20
21
作业三要求1、属于力学的那类问题？
2、单位制；单元类型；单元描述；实常数；材料参数
3、划分网格的方案，施加载荷和边界条件
4、计算结果的体现：MISIS 应力和位移，需要知道最大值以及位置。
5、1/4模型的计算结果。
6、需要6个图：载荷图（2个）；应力图2个；变形图2个并指出位置。
作业四要求
1、属于力学的那类问题？
2、单位制；单元类型；单元描述；实常数；材料参数
3、划分网格的方案，施加载荷和边界条件
4、计算结果的体现：MISIS应力和位移，需要知道最大值以及位置。
5、1/2模型的计算结果。
6、需要6个图：载荷图（2个）；应力图2个；变形图2个并指出位置。
