左手定则习题

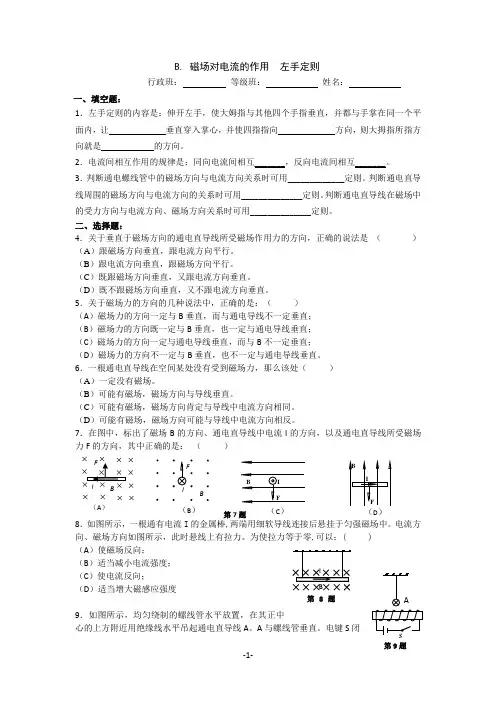

-1- B. 磁场对电流的作用 左手定则

行政班： 等级班： 姓名：

一、填空题：

1．左手定则的内容是：伸开左手，使大姆指与其他四个手指垂直，并都与手掌在同一个平面内，让 垂直穿入掌心，并使四指指向 方向，则大拇指所指方向就是 的方向。

2．电流间相互作用的规律是：同向电流间相互_______，反向电流间相互_______。

3．判断通电螺线管中的磁场方向与电流方向关系时可用_____________定则。判断通电直导线周围的磁场方向与电流方向的关系时可用______________定则。判断通电直导线在磁场中的受力方向与电流方向、磁场方向关系时可用______________定则。

二、选择题：

4．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的说法是 （ ）

（A）跟磁场方向垂直，跟电流方向平行。

（B）跟电流方向垂直，跟磁场方向平行。

（C）既跟磁场方向垂直，又跟电流方向垂直。

（D）既不跟磁场方向垂直，又不跟电流方向垂直。

5．关于磁场力的方向的几种说法中，正确的是：（ ）

（A）磁场力的方向一定与B垂直，而与通电导线不一定垂直；

（B）磁场力的方向既一定与B垂直，也一定与通电导线垂直；

（C）磁场力的方向一定与通电导线垂直，而与B不一定垂直；

（D）磁场力的方向不一定与B垂直，也不一定与通电导线垂直。

6．一根通电直导线在空间某处没有受到磁场力，那么该处（ ）

（A）一定没有磁场。

（B）可能有磁场，磁场方向与导线垂直。

（C）可能有磁场，磁场方向肯定与导线中电流方向相同。

（D）可能有磁场，磁场方向可能与导线中电流方向相反。

7．在图中，标出了磁场B的方向、通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是： （ ）

安培力（左手定则强化练习） 姓名

座号

1、下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是[ ]

2、下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是

3、下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是[ ]

4、下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是[ ]

5、画出每个图中安培力的方向

6、把长为0.4m的导体棒置于竖直向下的匀强磁场中，磁场的磁感应强度为0.5T，导体棒与磁场方向垂直，棒中通有电流0.8A，则导体棒所受安培力的大小和方向分别为

7、（04）在下列所示的各图中，分别标出了通电直导线的电流方向、导线所受的磁场力方向和磁场方向，其中关于三者的关系正确的是（ ）

8、（05）如图所示的各图表示通电导线的一部分在磁场中受磁场力作用的情景，其中正确的是

9、（07）图表示一条放在磁场里的通电直导线，导线与磁场方向垂直，图中分别标明电流、磁感应强度和安培力这三个物理量的方向，关于三者方向的关系，下列选项中正确的是（ ）

10、（08）如图表示一条放在磁场里的通电直导线，导线与磁场方向垂直，图中已经分别标明电流、磁感应强度和安培力三者方向的关系，其中正确的是（ ）

11、（07）一根长为0．2m的直导线，通有1．0A的电流，把它放在磁感应强度为0.4T的匀强磁场中，并与磁场方向垂直，则导线受到的安培力为 N．若将导线中的电流强度减小为0.5A，则该磁场的磁感应强度为 T，此时导线受到的安培力为 N．

Ｑ：　！　Ｓｃｉｅｎｃｅ　ｅｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　

左手螺旋定则　

刘松山　（中原工学院广播影视职业学院　郑州４５０００２）　技术创新　

摘要：现在判断感应电流方向的方法一般用楞次定律，而谊定律的应用又特别难。本文提出的左手螺旋定则，是判断赢应电流方向的新　方法，它能直接，冀便的判断出感应电流的方向，为判断感应电流方向提供了新的方法。　关键词：楞次定律　左手螺旋定则　中图分类号：Ｇ４２０　文献标识码：Ａ　文章编号：１６７４—０９８Ｘ（２０１０）０９（ｃ）一Ｏ０１　２－－０１　

１８３１年，法拉第发现了电磁感应现象，　

之后在１８３３年楞次提出了判断感应电流方　

向的方法，即楞次定律，这种方法一直沿用　

至今，有关它的学习和应用都十分困难，又　

容易用错。感应电流这个物理现象是唯一　

的，它的判断方法应当是多样的，通过对不　

同方法的比较，才能获得更好、更简便的判　

断方法。本文提出可以用左手螺旋定则判　

断感应电流方向，这个定则叙述如下：　

１左手螺旋定则　

在闭合回路内磁通变化时，让左手拇　

指伸直指向磁通增加时的磁场方向，则其　

余四指绕行方向就是回路内感应电流方　

向。　

应用左手螺旋定则的步骤是：（１）判断　

回路内磁通的变化及其磁场方向；（２）应用　

左手螺旋定则判断出感应电流方向。应注　

意：当磁通减少时左手拇指指向磁场的反　

方向ｔ拇指要垂直于握状的其余四指。　

左手螺旋定则是在总结了大量的电磁　

感应实验事实后总结出来的。其中一个常　

用实验如图１所示，该装置是由空芯螺线管　

与灵敏电流计相连接的实验，当条形磁铁　

沿图示方向运动时，把电流计指针向右或　

向左画，分别表示电流计指针正向或反向　

偏转的实验结果，再与电流计的正、负极比　

—　—　

．．．．　．Ｂ．．．．．　

图２　

图１　较，可以判断出导线中感应电流ｉ的实际方　

向如图ｌ所示。　

应用左手螺旋定则判断感应电流方向　

的方法如下：　

如图ｌ（１）所示，在条形磁铁Ｎ极插入螺　

通电导线在磁场中受到的力知识点及经典习题

通电导线在磁场中受到的力

1.安培力

（1）磁场对电流的作用力叫做安培力。

左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且

都和手掌在一个平面内，把手放入磁场中，让磁感线垂直穿

入手心，并使伸开的四指指向电流的方向，那么，大拇指所

指的方向就是通电导线在磁场中所受安培力的方向。

（2）大小计算：当L∥B时，F=0

当L⊥B时，F=BIL（安培力最大）

①L是有效长度：弯曲导线的有效长度等于两端点所连直线的长度；相应的电流方向，沿L 由始端流向未端．因为任意形状的闭合线圈，其有效长度L＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零．

②公式的适用条件：一般只适用于匀强磁场．若B不是匀强磁场，则L应足够短以至可将L所在处的磁场视为匀强磁场．

（3）安培力的方向：方向判定：左手定则。安培力的方向一定垂直于B和I，即总是垂直于B、I所决定的平面。（注意：B和I间可以有任意

夹角） 2.右手螺旋定则（安培定则）与左手定则的区别

右手螺旋定则（安培定则）左手定则

作用判断电流的磁场方向

判断电流在磁场中

的受力方向

内容具体

情况

直线电流环形电流或通电螺线管电流在磁场中原因

大拇指指向电流的

方向

四根手指弯曲方向指向

电流的环绕方向

磁感线穿过手掌心

四指指向电流方向

结果

四根手指弯曲方向

表示磁感线的方向

大拇指指向轴线上的磁

感线方向

大拇指指向电流受

到的磁场力的方向

习题：

1．关于通电导线所受安培力F的方向，磁场B的方向和电流I的方向之间的关系，下列说法正确的是( ) A．F、B、I三者必须保持相互垂直

B．F必须垂直B、I，但B、I可以不相互垂直

C．B必须垂直F、I，但F、I可以不相互垂直

D．I必须垂直F、B，但F、B可以不相互垂直

2．通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行．关于MN的磁场对线框的作用力，下列说法正确的
