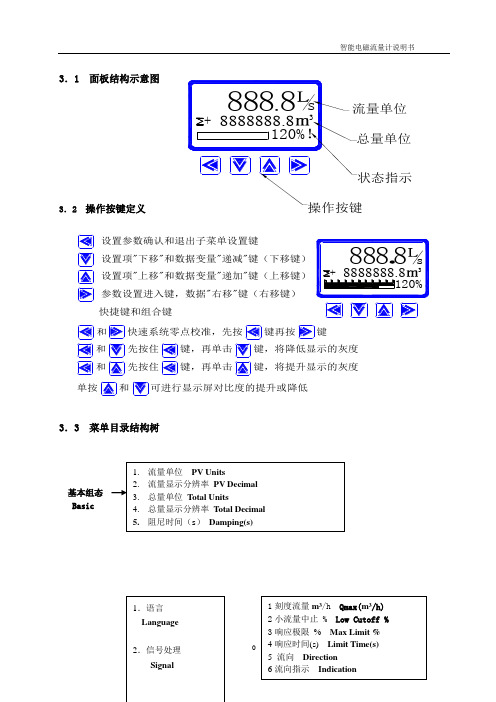

3．1 面板结构示意图3．2 操作按键定义3．3 菜单目录结构树基本组态 Basic设置参数确认和退出子菜单设置键设置项"下移"和数据变量"递减"键（下移键）快捷键和组合键和和参数设置进入键，数据"右移"键（右移键）设置项"上移"和数据变量"递加"键（上移键）和系统组态System仪表校准仪表检验 Test3．4 菜单显示结构（1）测量模式下进入参数设置按“→”键：出现如图界面，选择“→”则进入菜单: 基本组态 Basic系统组态 System仪表校准 Calibration仪表校验 Test基本组态 Basic1．流量单位PV Units2．流量显示分辨率PV Decimal3．总量单位Total Units4．总量显示分辨率Total Decimal5. 阻尼时间（s）Damping(s)系统组态 System1．密码Password2．语言Language3．信号处理Signal4．频率输出Pulse Output5．RS485输出RS485 Output6．累计管理Total Set7．恢复出厂设置Load Settings仪表校准 Calibration1．零点校准Zero Trim2．空满管校准 Tube Trim3．4-20mA 校准Loop Trin4．特征系数 K Character4．3 “流量单位”的更改（A）按“→”键一次出现如图界面（B）再按“→”键一次出现如图界面↓（C）再按“→”键一次出现如图界面用“→”或“↓、↑”键选择流量单位，选择完毕按↓“←”键确认，将出现再次确认界面，如下图此时再按“→”键，确认并退出；若此时按“→”键，将退出流量单位的更改。
4．4 “阻尼时间”的更改（A）按“→”键一次出现如图界面↓（B）再按“↓”键到阻尼时间处如图界面↓（C）再按“→”键一次出现如图界面用“→”键移动光标位置，用“↓或↑”键输入所要的阻尼时间，输入完毕按↓“←”键确认，将出现再次确认界面，如下图此时再按“→”键，确认并退出；若此时按“→”键，将退出流量单位的更改。
电磁流量计说明书新版一般中间继电器需要的E为12V或24V。
D为续流二极管，目前大多数的中间继电器内部有这个二极管，若中间继电器自身不含这个二极管，用户应在外部接一个。
九、自诊断信息与故障处理电磁流量转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。
因此用户不能打开转换器壳体。
智能化转换器具有自诊断功能。
除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。
这些信息在显示器右上方提示出“”符号。
在测量状态下，通过下键翻页，显示出故障内容如下：流量正常空管正常系统正常故障处理：9.1仪表无显示：★检查电源是否接通；★检查电源保险丝是否完好；★检查供电电压是否符合要求；★检查显示器对比度调节是否能够调节，并且调节是否合适；★如果上述前3项都正常，第四项显示器调节不能够调节请将转换器交生产厂家维修。
9.2励磁报警：★励磁接线EX1盒EX2是否开路；★传感器励磁线圈总电阻是否小于150欧姆；★如果前两项都正常，则转换器有故障。
9.3空管报警★测量流体是否充满传感器测量管；★用导线将转换器信号输入端子SIG1、SIG2和SGND三点短路，此时如果“空管报警”提示撤销，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；★检查信号连线是否正确；★检查传感器电极是否正常：1.使流量为零，观察显示电导比应小于100%；2.在有流量的情况下，分别测量端子SIG1和SIG2对SGND的电阻应小于50k欧姆（对介质为水测量值。
最好用指针万用表测量，并可看到测量过程有充放电现象）★用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明传感器电极被污染，应予以清洗。
9.4上限报警上限报警提示出输出电流和输出频率（或脉冲）都超限。
将流量量程改大可以撤消上限报警。
9.5下限报警下限报警提示出输出电流和输出频率（或脉冲）都超限。
将流量量程改小可以撤消下限报警。
9.6系统设置错误流量量程设置、流量积算单位设置和脉冲当量设置中作出智能判断并提示，方便修改设置。
目录一、操作指南1．基本设置 (5)1.1 流量单位 (5)1.2 流量显示分辨率 (5)1.3 总量单位 (5)1.4 总量显示分辨率 (5)1.5 阻尼时间(s) (5)2．信号处理设置 (6)2.1 刻度流量 (6)2.2 小信号切除% (6)3．脉冲输出设置 (7)3.1 频率上限 (7)3.2 脉冲当量 (7)3.3 脉冲宽度 (7)3.4 脉冲电平 (8)3.5 频率/脉冲输出选择 (8)4．RS485输出设置 (8)4.1 通讯协议选择 (8)4.2 波特率 (8)4.3 数据位 (9)4.4 校验方式 (9)4.5 设备地址 (9)5．累计管理 (9)5.1 清累计 (9)5.2 预置累计 (9)6．仪表校准 (10)6.1 4mA校准 (10)6.2 20mA校准 (10)6.3 零点校准 (10)7．工厂设置 (11)7.1 传感器口径 (11)7.2 转换器系数 (11)7.3 传感器系数 (12)7.4 励磁频率 (12)7.5 低流量报警开关 (12)7.6 高流量报警开关 (12)7.7 空满管检测开关 (12)7.8 高流量报警点% (13)7.9 低流量报警点% (13)7.10 RS485功能开关 (13)7.11 非稳态时间 (13)7.12 响应极限....................................................................................... 1错误!未定义书签。
7.13 响应时间....................................................................................... 1错误!未定义书签。
7.14 保存设置....................................................................................... 1错误!未定义书签。
. ... ..LDC型电磁流量计使用说明书1产品用途与适用围1.1特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。
精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量围度可达1500:1；■超低EMI开关电源，适用电源电压变化围大。
抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。
■部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表部设计有不掉电时钟，可记录16次掉电时间。
1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。
广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
1.3正常工作条件环境温度：分体型–10～+60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。
1.4试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2%电源频率：50Hz±5%谐波含量小于5%。
预热时间：30min2产品型式电磁流量计有分体型和一体型两种结构形式。
. .. .c3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
电磁流量计相关说明
一、L-mag_D (D 表)部分
1.N
L
T R X +I C O M I O U T D I N P P O U T D O U T D C O M
K
图1.2接线端子图
开关K 定义：
ON 为接RS485通讯终端电阻（标准配置电阻：120Ω）； OFF 为不接。
各接线端子标示含义如下（表1）：
2.输出接线方式
1）电流输出接线图
2）数字量电平输出接法
换
器
内
部
其中，电源为24V，电阻为3—10K之间。
二、L-mag_B (B 表)部分
1.端子接线与标识 1）方表
图4.3(a)方表接线端子图
各接线端子标示含义如下：
两路报警输出
SIG 1 信号1SGND 信号地
SIG 2
信号2DS 1 激励屏蔽1DS 2 激励屏蔽2接分体型传感器
EXT + 励磁电流+ E XT 励磁电流
VDIN 电流两线制24V 接点 I OUT 模拟电流输出 I COM 模拟电流输出地模拟电流输出
POUT 流量频率(脉冲)输出 P COM 频率(脉冲)输出地频率或脉冲输出
ALML 下限报警输出ALMH 上限报警输出 ACOM 报警输出地
TRX +
TRX 通讯输入(RS485-A)通讯输入(RS485-B)232通讯地
通讯输入
TCOM
2）圆表
图4.3 (c) 圆表接线端子图圆表各接线端子标示定义
2.输出接线方式 1）电流输出接线图
2）数字量电平输出接法
转换器内部
其中，电源为24V ，电阻为3—10K 之间。
LDB型电磁流量计使用说明书1 产品用途与适用范围1.1 特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。
精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达1500 : 1；■超低EMI开关电源，适用电源电压变化范围大。
抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。
■内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表内部设计有不掉电时钟，可记录16次掉电时间。
1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。
广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
1.3正常工作条件环境温度：分体型–10～+ 60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。
1.4 试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2% 电源频率：50Hz ±5% 谐波含量小于5%。
预热时间：30min2 产品型式电磁流量计有分体型和一体型两种结构形式。
3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场内运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根内径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
目录一、产品特点、用途和使用范围 (1)二、工作原理 (1)2.1 数学模型 (1)2.2 转换器电路结构 (2)三、产品型式和组成 (3)3.1 产品模式 (3)3.2 产品组成 (3)四、产品技术性能指标 (3)五、产品外形尺寸及安装尺寸 (4)5.1 转换器外形尺寸 (4)5.2 传感器外形和安装尺寸 (5)六、转换器菜单结构及参数设置 (6)6.1 按键形式 (6)6.2 按键功能 (6)6.3 参数设置功能及操作密码 (6)6.4 参数菜单一览表 (7)6.5 参数设置菜单说明 (8)6.6 掉电时间记录功能 (8)6.7 小时累计记录 (12)七、流量计安装图示 (12)八、电气接线 (14)8.1 流量计与管道的接地 (14)8.2 转换器接线端子与标示 (15)8.3 分离型接线 (16)8.4 输出信号接线图示 (17)九、自诊断信息与故障处理 (19)十、供应成套性 (20)十一、运输和贮存 (20)十二、运行 (20)附录：产品选型编码 (21)一、产品特点、用途和适用范围1.1特点·LDG系列电磁流量计，具有以下特点：·不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量；·测量管内无阻流件，压损小，直管段要求低；·公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；·转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；·转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；·高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；·具有RS485或RS232数字通讯信号输出；·具有电导率测量功能，可以判别传感器是否空管；具有自检与自诊断功能；·采用SMD器件和表面安装（SMT）技术，电路可靠性高；·可用于相应的防爆场合。
电磁流量计怎么用电磁流量计是一种用于测量管道内液体流量的常见设备，它通过应用法拉第电磁感应原理来确定导电液体内的流速。
使用电磁流量计可以实现准确的流速测量，适用于各种工业应用领域。
下面将详细介绍电磁流量计的使用方法。
步骤一：安装电磁流量计1.将电磁流量计安装在要测量的管道上。
确保安装方向正确，传感器与管道呈90度角，并且没有倾斜。
2.确保电磁流量计的电气连接正确，接好电源线和信号线。
3.对电磁流量计进行初始化设置，如输入流体参数、管道直径等。
步骤二：设置流量计参数1.打开流量计设备的电源，进入设备设置菜单。
2.在设备设置菜单中，输入流体密度、流速范围，根据实际情况设置输出信号类型和量程。
3.确认设备参数设置无误后保存并退出设置菜单。
步骤三：校准电磁流量计1.使用标准流量计或知名流速测量仪器对电磁流量计进行校准。
2.根据实际测量情况，对电磁流量计进行手动或自动调零和调校。
3.确认校准结果准确无误后，即可进行正式的流量测量。
步骤四：实际使用1.开启电磁流量计的测量功能，观察流速显示。
2.监测流速变化，根据需要调整参数或操作。
3.定期清洁和维护电磁流量计，确保其长期稳定的测量性能。
注意事项1.电磁流量计只适用于导电液体的流速测量，不适用于非导电液体或气体。
2.在使用过程中，避免电磁流量计受到强磁场干扰，影响测量准确性。
3.定期对电磁流量计进行检查和校准，确保测量结果的准确性和可靠性。
通过以上步骤，您可以成功地使用电磁流量计进行准确的流速测量，为工业生产和流程控制提供可靠的数据支持。
电磁流量计调试说明电磁流量计需要设定模拟量输出含义及单位、空管、模拟量输出范围、开关量动作值以及显示界面。
新换的电磁流量计，需要重新设定以下事项：A．模拟量输出设定按住”>”2.5秒后松开，仪器会进入设置界面，这是按下键选择”quick setup”如下图所示：按”>”键进入”SETUP”后，选择”analog outputs”，如下图所示：按”>”键进入，选择”measurement”，选择“volume flow”如下图所示：按”﹀”键，选择”unit”，讲单位选择“m³/h”如下图所示：至此，模拟量输出含义及单位设定完毕。
B.空管的设定：按住”>”2.5秒后松开，仪器会进入设置界面，这是按下键选择”SETUP”如下图所示：按”>”键进入”SETUP”后，选择”process input”，如下图所示：按”>”键进入，选择”self test”，如下图所示：进入后，将”empty pipe detect”的值设置为：”cond.+empty pipe[F]”，如下图所示：到此空管设置结束。
C．开关量的设定按住”>”键2.5秒后进入设置界面，进入”setup”后，选择”I/O”如下图所示：进入”I/O”后，选择”hardware”，如下图所示：进入”hardware”后，将”terminals C”的值设置为”limit switch”，如下图所示:将C端子定义为limit switch后，C端子就作为开关量输出。
按回车键回到”I/O”界面后选择”limit switch C”，如下图所示：进入后将”threshold”设置为需要的动作值（大于此动作值开关闭合），如下图所示：至此开关量输出设置结束。
D.模拟量输出设置：进入设置界面后选择”I/O”进入”current out A”，如下图所示：将”range”的值设置为管道所测流量的范围，如下图所示：E.显示界面的设置：进入设置界面后选择”setup”，进入”device”，如下图所示：进入后，选择”1.meas.page”，如下图所示：进入后将”function”设置为”three lines”，将”range”设置为管道所测流量如下图所示：至此电磁流量计设置完毕，设置好后界面应为：。
电磁流量计操作指南说明书1. 引言电磁流量计是一种常用的流量测量仪表，广泛应用于工业生产、水处理、石油化工等领域。
本操作指南旨在帮助用户正确操作电磁流量计，提高测量准确性和工作效率。
2. 安装与连接2.1 安装根据现场实际情况选择合适的安装位置，确保电磁流量计与被测介质流向一致，并确保安装位置平整、无振动。
安装时应注意保持流量计的垂直放置，并留出足够的空间以便于维修和更换。
2.2 连接将电磁流量计与管道系统连接，确保连接口紧固可靠，避免泄漏。
请按照电磁流量计与管道连接口的规格选用适当的密封件。
连接完成后，检查连接口是否有松动，若有松动应及时进行重新紧固。
3. 参数设定在开始测量之前，需进行相关参数的设定，以确保电磁流量计的准确度。
3.1 测量范围根据被测介质的流量范围，设置电磁流量计的测量范围。
请确保所设置的测量范围能够满足实际测量需求，并预留一定的余量，以防止超量程的发生。
3.2 温度和压力补偿根据被测介质的实际温度和压力情况，设置电磁流量计的温度和压力补偿参数。
温度和压力补偿能够有效提高测量的准确性，确保测量结果的可靠性。
4. 运行操作4.1 供电与启动将电磁流量计与电源进行连接，并确保电源正常供电。
在供电后，按照操作面板上的启动指示进行操作，启动电磁流量计。
4.2 测量显示与记录在启动后，电磁流量计将实时显示被测介质的流量值。
可以根据需要选择记录仪表或计算机系统进行流量数据的记录与存储，便于后期数据分析和处理。
4.3 异常处理与维护在日常使用中，若发现电磁流量计的显示异常或其他问题，请及时进行检查和维护。
遇到故障时，应按照设备说明书进行相应的维修操作，或联系售后服务人员进行维修。
5. 注意事项5.1 防护措施在安装和操作电磁流量计时，应注意避免其接触任何化学物质，以防损坏仪表。
同时，应做好防护措施，避免流量计受到外部环境的影响。
5.2 清洁与维护定期对电磁流量计进行清洁和维护，以保持仪表的良好工作状态。
电磁流量计说明书电磁流量计说明书目录一、概述二、主要技术参数三、电磁流量计选型编码四、电磁流量计选型说明五、流量计接线六、流量计参数设置七、流量计自诊断信息与故障处理八、附录QWLD型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂(可定制其它语言)。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间▲具有RS-485、RS-232C、REMOTE(Hart)和Modbus数字通讯信号输出。
饮料、黑液、绿液等导电液体介质的体积流量。
2主要技术参数常见介质电导率表3电磁流量计选型编码选型编码举列测量介质：污水管道口径：DN50 电极选择：MO2Ti 就地显示衬里材料：橡胶输出信号：4-20mA/0-1kHz 无通讯智能型上限流量：30m3/h 编码：L-mag-50S-M2X100-304电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件。
电磁流量计使用说明书1. 产品概述电磁流量计是一种测量导电液体流量的仪器，广泛应用于化工、水处理、食品加工等行业。
本说明书将详细介绍产品的安装、操作和维护等方面的内容，以确保用户正确地使用电磁流量计。
2. 安装与连接2.1 安装位置选择安装位置时，请确保离直管段足够远，避免管道弯曲、缩径等影响流量测量的因素。
2.2 连接在连接前，请先确保电磁流量计与电源之间断开电源，并根据接线图连接导线。
3. 操作与显示3.1 开机与关机打开电源开关，电磁流量计开始运行；关闭电源开关，电磁流量计停止运行。
3.2 参数设置按照设备说明书，使用相应按键进行参数设置，包括单位、流速范围等。
3.3 数据显示电磁流量计的显示屏将实时显示流量数据，用户可以通过触摸屏切换显示方式，如流速、流量等。
4. 维护与保养4.1 清洁定期清洁电磁流量计外壳，可使用软布蘸取清水轻轻擦拭，切勿使用腐蚀性溶剂。
4.2 校准根据使用情况，在规定的周期内进行校准操作，确保测量结果的准确性。
4.3 故障排除当电磁流量计出现故障时，请先检查电源是否正常，接线是否松动，并参照说明书进行故障排查。
5. 注意事项5.1 使用环境电磁流量计应在避免强磁场干扰的环境中使用，且温度范围应符合设备规定。
5.2 防雷防护安装时请注意防止雷击，可使用避雷装置进行防雷保护。
5.3 运输与存储妥善包装并避免重压，存放在干燥通风的地方，避免阳光直射和潮湿环境。
6. 技术支持与售后服务如需技术支持或售后服务，请联系我们的客服热线或发送邮件至指定邮箱，我们将竭诚为您提供帮助。
7. 免责声明本使用说明书中的内容仅供参考，如在实际使用中出现问题，请以最新的设备说明书为准。
电磁流量计使用说明书到此结束，感谢您的阅读与使用。
如有任何疑问，请及时联系我们。
