焦化厂焦炉烟气脱硫脱硝工艺技术分析

焦化厂焦炉烟气脱硫脱硝技术的应用

摘要：炼焦生产期间排放的烟气内部包含氮氧化物、二氧化硫等污染物，由此转变而言的PM2.5占据空气总量的50%左右，同时也会形成酸雨，诱发严重的环境问题。在脱硫脱硝技术不断发展和进步的影响下，其为炼焦烟气污染物治理提供方向指导，尤其是氮氧化更为相关工作的顺利进行提供保障。本文就针对当前相对成熟的脱硝工艺技术方法进行分析，并未今后焦化厂脱硫脱硝工作顺利进行提供保障。

关键词：焦化厂；焦炉烟气；脱硫脱硝技术；应用分析

随着工业生产的应用热度逐渐升高，人们对工业排放污染的关注度也越来越高。在工业生产的过程中由于工艺的需要导致大量污染物排放到生态环境中，严重威胁着人们的生命安全。其中，焦化厂作为焦化生产的主要场所，每时每刻都在排放着大量的烟气，其成分中所包含SO2会导致酸雨的形成，进而给空气环境带来严重的威胁。针对这种情况，焦化厂采用了脱硫脱硝技术对烟气中的污染物进行科学处理，有效减轻焦化烟气对生态环境造成的压力。

1焦化厂焦炉烟气的特点分析

焦化厂的焦化生产过程非常复杂，中间需要经过多道处理程序。洗精煤储存在焦化厂的备煤车间，而在后续的生产操作中，洗精煤需要经过煤塔的漏嘴装入到运输车中，因此在车间和煤塔之间需要经过封闭的通廊，来保证洗精煤的运送安全。运输车将洗精煤按照顺序输送到炭化室进行干馏产生焦炭，干馏温度设置在960~1040℃。焦炉的燃烧过程会产生大量的烟气，烟气会通过设置好的通道从烟囱排放到大气中。

焦炉的工作过程非常复杂，工艺也具有一定的特殊性。对烟气的成分进行分析可知，烟气中主要含有SO2、粉尘以及氮氧化物，且氮氧化物所占的比例较高。其中，SO2是一种非常常见的硫氧化物，会对大气造成非常严重的危害。一旦将SO2与水相溶，便会发生化学反应进而产生亚硫酸，而亚硫酸在PM2.5的基础上会进一步氧化成硫酸，导致酸雨的形成，对环境造成不可挽回的影响。氮氧化物所包含的化合物较多，除了NO2，其他的氮氧化物具有非常不稳定的特性。因此，在实际的工业生产过程中所产生的烟气是多种化合物的混合气体，也就是常见的硝气，具有一定程度的毒性。因此，需要对烟气中的硫成分和硝成分进行有效处理，使焦炉烟气达到国家安全排放标准，实现生态环境的保护。

焦炉烟气同时脱硫脱硝技术路线探讨

本文将简要论述焦炉烟气脱硫脱硝一体化存在的必要性，其中包含解决组合顺序选择、完善烟气排放问题及改善次生污染问题。并论述焦炉烟气脱硫脱硝一体化的主要技术及创新内容，通过本文的分析及研究，旨在推进焦炉烟气脱硫脱硝一体化发展。

标签：焦炉烟气；脱硫脱硝；技术探讨

1 焦炉烟气脱硫脱硝一体化存在的必要性

1.1 解决组合顺序选择

现阶段焦炉烟气脱硫脱硝技术之中，存在着单独脱硫与单独脱硝的顺序选择问题。根据焦炉烟气脱硫脱硝一体化的要求，脱硝工作需要在高温的条件下完成，而脱硫则需要在低温的环境中完成，因此在焦炉烟气脱硫脱硝一体化的顺序选择之中存在着一定的问题，若先选择脱硫而后脱硝，则会造成资源的浪费问题，并且企业的生产成本极大程度上会增加。焦炉烟气脱硫脱硝一体化，将能够有效的解决焦炉烟气脱硫脱硝顺序选择问题。

1.2 完善烟气排放问题

焦炉烟气在经过脱硫脱硝之将由焦炉排放管道中排放出及脱硫脱硝装置进行排放，选择脱硫脱硝装置进行排放，在电力供应不足时将无法完成排放工作，而焦炉烟囱由于长时间处于冷却的状态之中，無法配合脱硫脱硝装置完成排放工作，并有引发爆炸等问题。在焦炉烟气脱硫脱硝排放中，若直接选择焦炉烟囱会存在排烟困难的问题，不利于生产活动效率提升的问题，易引发安全性事故。焦炉烟气脱硫脱硝一体化方式，能够完善烟气排放的问题。

1.3 改善次生污染问题

焦炉烟气脱硫脱硝废气排放能够产生污染问题，其中主要包含四种，首先湿法脱硫的方式产生的烟气将会与空气中的水汽及漂浮物形成气溶胶，产生雾霾天气，影响空气质量。其次，氮法脱硫的方式中存在着氮气挥发的问题。第三，脱硫的副产物将会产生污染物堆积的问题。最后，现阶段脱硫脱硝技术使用的催化剂较多，在处理的过程中不当行为会产生污染问题。焦炉烟气脱硫脱硝一体化，能够有效的改善焦炉烟气脱硫脱硝的次生物污染问题。

2 焦炉烟气脱硫脱硝一体化技术分析

1 / 5

煤化工（焦化厂）焦炉煤气

6大脱硫技术详解与脱硫工艺选择

1、焦炉煤气脱硫技术

焦炉煤气常用的脱硫方法从脱硫剂的形态上来分：包括干法脱硫技术和湿法脱硫技术。

1.1焦炉煤气干法脱硫技术

干法脱硫工艺是利用固体吸收剂脱除煤气中的硫化氢，同时脱除氰化物及焦油雾等杂质。

干法脱硫又分为中温脱硫、低温脱硫和高温脱硫。常用脱硫剂有铁系和锌系，氧化铁脱硫剂是一种传统的气体净化材料，适宜于对天然气、油气伴生气、城市煤气以及废气中硫化氢含量高的气体。

常温氧化铁脱硫原理是用水合氧化铁(Fe2O3·H2O)脱除

H2S，其反应包括脱硫反应与再生反应。

干法脱硫工艺多采用固定床原理，工艺简单，净化率高，操作简单可靠，脱硫精度高，但处理量小，适用于低含硫气体的处理，一般多用于二次精脱硫。

但由于气固吸附反应速度较慢，工艺运行所需设备一般比较庞大，而且脱硫剂不易再生，运行费用增高，劳动强度大，不能回收成品硫，废脱硫剂、废气、废水严重污染环境。 2 / 5 1.2焦炉煤气湿法脱硫技术

湿法工艺是利用液体脱硫剂脱除煤气中的硫化氢和氰化氢。常用的方法有氨水法、单乙醇胺法、砷碱法、VASC脱硫法、改良 ADA法、TH 法、苦味酸法、对苯二酚法、HPF 法以及一些新兴的工艺方法等。

1.2.1 氨水法(AS法)：

氨水法脱硫是利用焦炉煤气中的氨，在脱硫塔顶喷洒氨水溶液(利用洗氨溶液)吸收煤气中 H2S，富含 H2S 和 NH3的液体经脱酸蒸氨后再循环洗氨脱硫。

在脱硫塔内发生的氨水与硫化氢的反应是：H2S+2NH3·H2O→(NH4)2S+2H2O。

AS 循环脱硫工艺为粗脱硫，操作费用低，脱硫效率在 90 %以上，脱硫后煤气中的 H2S 在200～500 mg·m-3。

1.2.2 VASC法：

VASC法脱硫过程是洗苯塔后的煤气进入脱硫塔，塔内填充聚丙烯填料，煤气自下而上流经各填料段与碳酸钾溶液逆流接触，再经塔顶捕雾器出塔。

1

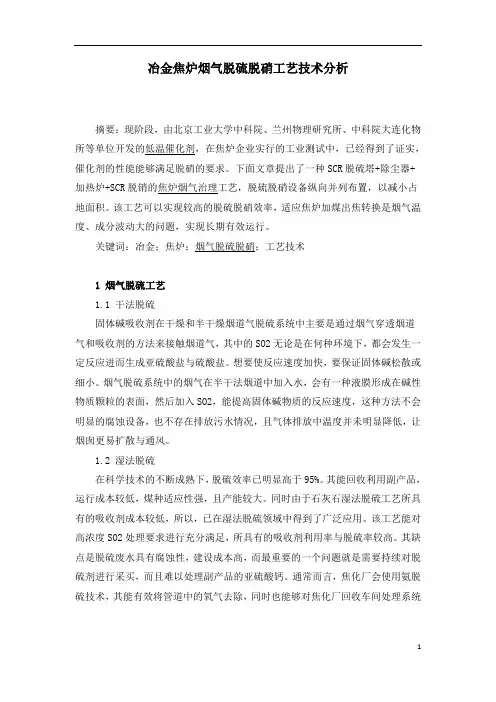

冶金焦炉烟气脱硫脱硝工艺技术分析

摘要：现阶段，由北京工业大学中科院、兰州物理研究所、中科院大连化物所等单位开发的低温催化剂，在焦炉企业实行的工业测试中，已经得到了证实，催化剂的性能能够满足脱硝的要求。下面文章提出了一种SCR脱硫塔+除尘器+加热炉+SCR脱销的焦炉烟气治理工艺，脱硫脱硝设备纵向并列布置，以减小占地面积。该工艺可以实现较高的脱硫脱硝效率，适应焦炉加煤出焦转换是烟气温度、成分波动大的问题，实现长期有效运行。

关键词：冶金；焦炉；烟气脱硫脱硝；工艺技术

1 烟气脱硫工艺

1.1 干法脱硫

固体碱吸收剂在干燥和半干燥烟道气脱硫系统中主要是通过烟气穿透烟道气和吸收剂的方法来接触烟道气，其中的SO2无论是在何种环境下，都会发生一定反应进而生成亚硫酸盐与硫酸盐。想要使反应速度加快，要保证固体碱松散或细小。烟气脱硫系统中的烟气在半干法烟道中加入水，会有一种液膜形成在碱性物质颗粒的表面，然后加入SO2，能提高固体碱物质的反应速度，这种方法不会明显的腐蚀设备，也不存在排放污水情况，且气体排放中温度并未明显降低，让烟囱更易扩散与通风。

1.2 湿法脱硫

在科学技术的不断成熟下，脱硫效率已明显高于95%。其能回收利用副产品，运行成本较低，煤种适应性强，且产能较大。同时由于石灰石湿法脱硫工艺所具有的吸收剂成本较低，所以，已在湿法脱硫领域中得到了广泛应用。该工艺能对高浓度SO2处理要求进行充分满足，所具有的吸收剂利用率与脱硫率较高。其缺点是脱硫废水具有腐蚀性，建设成本高，而最重要的一个问题就是需要持续对脱硫剂进行采买，而且难以处理副产品的亚硫酸钙。通常而言，焦化厂会使用氨脱硫技术，其能有效将管道中的氧气去除，同时也能够对焦化厂回收车间处理系统

1

进行充分利用，让两者相结合反应生成硫酸铵。氨法脱硫一般使用液体吸收剂洗涤烟气除氧，该装置操作简单，具有很高的脱硫效率。

2 SCR脱硫塔+除尘器+加热炉+SCR脱销的焦炉烟气治理工艺
