数字pid位置型控制算法和增量型控制算法

嘿，伙计们！今天我们要聊聊数字pid位置型控制算法和增量型控制算法。这两种算法在工业生产、机器人控制等领域可是大名鼎鼎哦！让我们一起来揭开它们神秘的面纱吧！

我们来聊聊数字pid位置型控制算法。这个算法的名字有点复杂，但其实它就是用来控制设备位置的。想象一下，你是一个指挥家，而你的机器人手下是一个钢琴家，你需要用数字pid算法来指挥钢琴家演奏出美妙的音乐。什么是数字pid呢？简单来说，数字pid就是一个三元组(p、i、d),它们分别代表比例、积分和微分。这三个参数就像是一个乐队的指挥，通过调整它们的大小，我们可以控制机器人的动作速度、方向和力度。

我们来看看增量型控制算法。这个名字有点抽象，但它的原理其实很简单。增量型控制算法就像是一个教练，它会根据你的表现给出反馈，告诉你哪里做得好，哪里还需要改进。在机器人控制领域，增量型控制算法就是根据实际位置和期望位置之间的差值来调整控制信号。这样一来，机器人就能更加精确地执行任务了。

数字pid和增量型控制算法有什么区别呢？简单来说，数字pid算法是一种固定的控制策略，它会根据设定的目标值来计算控制信号。而增量型控制算法则是一种自适应的控制策略，它会根据实际状态来调整控制信号。这意味着增量型控制算法能够更好地应对复杂的环境和任务。

现在，我们已经了解了数字pid位置型控制算法和增量型控制算法的基本原理。它们在实际应用中有哪些优势呢？

数字pid和增量型控制算法都具有较高的精度。这意味着它们能够在较短的时间内将机器人引导到目标位置，减少了因误差而导致的时间浪费。

这两种算法都具有良好的稳定性。这意味着在面对外部干扰时，它们能够保持稳定的输出信号，确保机器人能够顺利完成任务。

这两种算法都具有较强的适应性。这意味着它们能够在不同的环境和任务中灵活应对，提高了机器人的实用性。

数字pid和增量型控制算法也有一些局限性。例如，它们不能直接处理非线性问题；而且，随着时间的推移，它们可能会出现饱和现象，导致输出信号失真。通过合理的设计和优化，我们可以克服这些局限性。

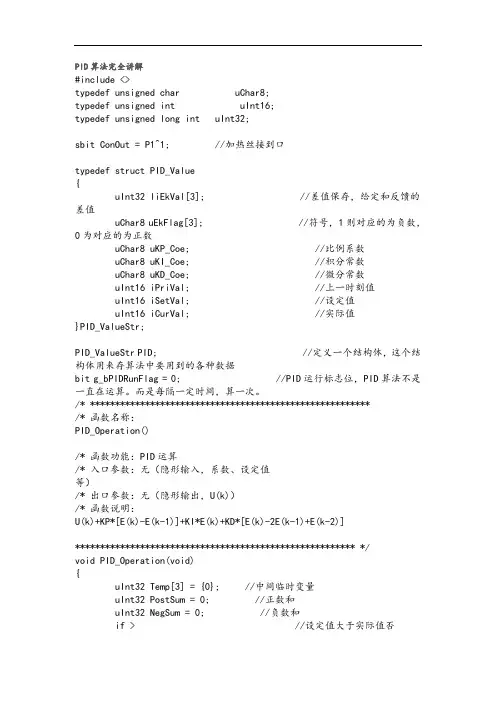

PID算法完全讲解

#include <>

typedef unsigned char uChar8;

typedef unsigned int uInt16;

typedef unsigned long int uInt32;

sbit ConOut = P1^1; //加热丝接到口

typedef struct PID_Value

{

uInt32 liEkVal[3]; //差值保存，给定和反馈的差值

uChar8 uEkFlag[3]; //符号，1则对应的为负数，0为对应的为正数

uChar8 uKP_Coe; //比例系数

uChar8 uKI_Coe; //积分常数

uChar8 uKD_Coe; //微分常数

uInt16 iPriVal; //上一时刻值

uInt16 iSetVal; //设定值

uInt16 iCurVal; //实际值

}PID_ValueStr;

PID_ValueStr PID; //定义一个结构体，这个结构体用来存算法中要用到的各种数据

bit g_bPIDRunFlag = 0; //PID运行标志位，PID算法不是一直在运算。而是每隔一定时间，算一次。

/* ********************************************************

/* 函数名称：PID_Operation()

/* 函数功能：PID运算

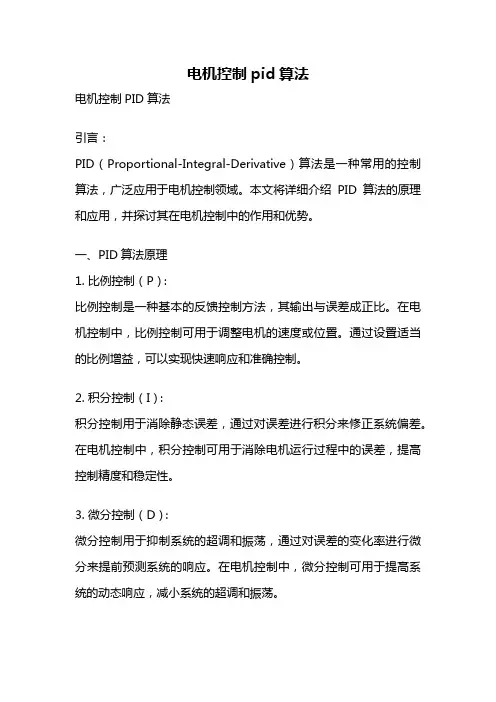

电机控制pid算法

电机控制PID算法

引言：

PID（Proportional-Integral-Derivative）算法是一种常用的控制算法，广泛应用于电机控制领域。本文将详细介绍PID算法的原理和应用，并探讨其在电机控制中的作用和优势。

一、PID算法原理

1. 比例控制（P）：

比例控制是一种基本的反馈控制方法，其输出与误差成正比。在电机控制中，比例控制可用于调整电机的速度或位置。通过设置适当的比例增益，可以实现快速响应和准确控制。

2. 积分控制（I）：

积分控制用于消除静态误差，通过对误差进行积分来修正系统偏差。在电机控制中，积分控制可用于消除电机运行过程中的误差，提高控制精度和稳定性。

3. 微分控制（D）：

微分控制用于抑制系统的超调和振荡，通过对误差的变化率进行微分来提前预测系统的响应。在电机控制中，微分控制可用于提高系统的动态响应，减小系统的超调和振荡。

二、PID算法应用

1. 电机速度控制：

PID算法可用于电机的速度控制，通过测量电机的转速与设定值之间的误差，并根据比例、积分和微分系数对误差进行调整，控制电机的输出电压或电流，从而实现精确的速度控制。

2. 电机位置控制：

PID算法也可用于电机的位置控制，通过测量电机的位置与设定值之间的误差，并根据比例、积分和微分系数对误差进行调整，控制电机的输出电压或电流，从而实现精确的位置控制。

3. 电机力矩控制：

PID算法还可用于电机的力矩控制，通过测量电机的输出力矩与设定值之间的误差，并根据比例、积分和微分系数对误差进行调整，控制电机的输出电压或电流，从而实现精确的力矩控制。

三、PID算法的优势

1. 简单易实现：

PID算法是一种简单易实现的控制算法，只需调节比例、积分和微分系数即可实现对电机的控制。算法结构简单，计算量小，适用于实时控制系统。

2. 鲁棒性强：

PID算法具有较好的鲁棒性，能够适应不同的工作环境和负载变化。通过合理调节PID参数，可以使电机控制系统具有较好的稳定性和鲁棒性。

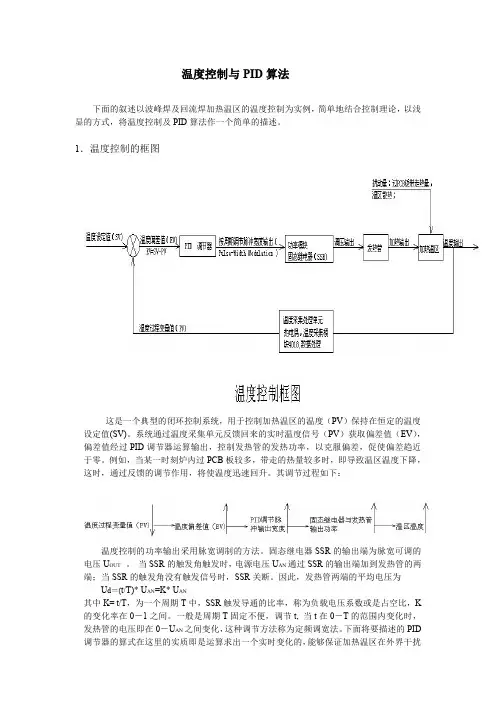

温度控制与PID算法

下面的叙述以波峰焊及回流焊加热温区的温度控制为实例，简单地结合控制理论，以浅

显的方式，将温度控制及PID算法作一个简单的描述。

1．温度控制的框图

这是一个典型的闭环控制系统，用于控制加热温区的温度（PV）保持在恒定的温度

设定值(SV)。系统通过温度采集单元反馈回来的实时温度信号（PV）获取偏差值（EV），

偏差值经过PID调节器运算输出，控制发热管的发热功率，以克服偏差，促使偏差趋近

于零。例如，当某一时刻炉内过PCB板较多，带走的热量较多时，即导致温区温度下降，这时，通过反馈的调节作用，将使温度迅速回升。其调节过程如下：

温度控制的功率输出采用脉宽调制的方法。固态继电器SSR的输出端为脉宽可调的

电压UOUT。当SSR的触发角触发时，电源电压UAN通过SSR的输出端加到发热管的两

端；当SSR的触发角没有触发信号时，SSR关断。因此，发热管两端的平均电压为Ud＝(t/T)*UAN=K*UAN其中K=t/T，为一个周期T中，SSR触发导通的比率，称为负载电压系数或是占空比，K

的变化率在0－1之间。一般是周期T固定不便，调节t,当t在0－T的范围内变化时，

发热管的电压即在0－UAN之间变化，这种调节方法称为定频调宽法。下面将要描述的PID

调节器的算式在这里的实质即是运算求出一个实时变化的，能够保证加热温区在外界干扰的情况下仍能保持温度在一个较小的范围内变化的合理的负载电压系数K。

2.温度控制的两个阶段

温度控制系统是一个惯性较大的系统，也就是说，当给温区开始加热之后，并不能立

即观察得到温区温度的明显上升；同样的，当关闭加热之后，温区的温度仍然有一定程度

的上升。另外，热电偶对温度的检测，与实际的温区温度相比较，也存在一定的滞后效应。

这给温度的控制带来了困难。因此，如果在温度检测值（PV）到达设定值时才关断输出，

可能因温度的滞后效应而长时间超出设定值，需要较长时间才能回到设定值；如果在温度

检测值（PV）未到设定值时即关断输出，则可能因关断较早而导致温度难以达到设定值。
