koch分形维数

分形维数算法

分形维数算法

分形包括规则分形和无规则分形两种。规则分形是指可以由简单的迭代或者是按一定规律所生成的分形，如Cantor集，Koch曲线，Sierpinski海绵等。这些分形图形具有严格的自相似性。无规则分形是指不光滑的，随机生成的分形，如蜿蜒曲折的海岸线，变换无穷的布朗运动轨迹等。这类曲线的自相似性是近似的或统计意义上的，这种自相似性只存于标度不变区域。

对于规则分形，其自相似性、标度不变性理论上是无限的（观测尺度可以趋于无限小）。不管我们怎样缩小（或放大）尺度（标度）去观察图形，其组成部分和原来的图形没有区别，也就是说它具有无限的膨胀和收缩对称性。因些对于这类分形，其计算方法比较简单，可以用缩小测量尺度的或者不断放大图形而得到。分形维数

D=lnN(λ)/ln(1/λ) （2-20）

如Cantor集，分数维D=ln2/ln3=0.631；Koch曲线分数维D=ln4/ln3=1.262;

Sierpinski海绵分数维D=ln20/ln3=2.777。

对于不规则分形，它只具有统计意义下的自相似性。不规则分形种类繁多，它可以是离散的点集、粗糙曲线、多枝权的二维图形、粗糙曲面、以至三维的点集和多枝权的三维图形，下面介绍一些常用的测定方法[26]。

（1）尺码法

用某个选定尺码沿曲线以分规方式测量，保持尺码分规两端的落点始终在曲线上。不断改变尺码λ，得到一系列长度N（λ），λ越小、N越大。如果作lnN～lnλ图后得到斜率为负的直线，这表明存在如下的幂函数关系

N～λ-D （2-21）

上式也就是Mandelbrot在《分形：形状、机遇与维数》专著中引用的Richardson公式。Richardson是根据挪威、澳大利亚、南非、德国、不列颠西部、葡萄牙的海岸线丈量结果得出此公式的，使用的测量长度单位一般在1公里到4公里之间。海岸线绝对长度L被表示为：

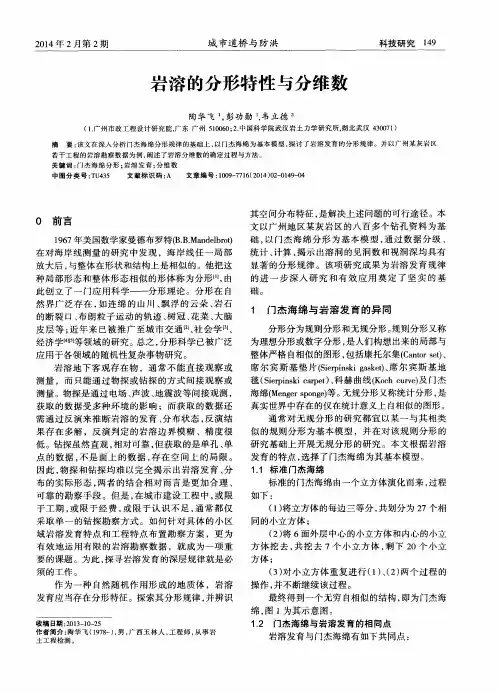

２０１４年２月第２期　城市道桥与防洪　科技研究１４９　

岩溶的分形特性与分维数　

陶华飞　，彭功勋　，韦立德。　

（１．广州市政工程设计研究院，广东广州５１００６０；２．中国科学院武汉岩土力学研究所，湖北武汉４３００７１）　

摘要：该文在深入分析门杰海绵分形规律的基础上，以门杰海绵为基本模型，探讨了岩溶发育的分形规律。并以广州某灰岩区　若干工程的岩溶勘察数据为例，阐述了岩溶分维数的确定过程与方法。　关键词：门杰海绵分形；岩溶发育；分维数　中图分类号：ＴＵ４３５　文献标识码：Ａ　文章编号：１００９—７７１６（２０１４）０２—０１４９－０４　

０前言　

１９６７年美国数学家曼德布罗特（Ｂ．Ｂ．Ｍａｎｄｅｌｂｒｏｔ）　

在对海岸线测量的研究中发现，海岸线任一局部　

放大后，与整体在形状和结构上是相似的。他把这　

种局部形态和整体形态相似的形体称为分形【ｌ１，由　

此创立了一门应用科学——分形理论。分形在自　

然界广泛存在，如连绵的山川、飘浮的云朵、岩石　

的断裂口、布朗粒子运动的轨迹、树冠、花菜、大脑　

皮层等；近年来已被推广至城市交通［２１、社会学Ｉ３ｌ、　

经济学　１１】等领域的研究。总之，分形科学已被广泛　

应用于各领域的随机性复杂事物研究。　

岩溶地下客观存在物，通常不能直接观察或　测量，而只能通过物探或钻探的方式间接观察或　

测量。物探是通过电场、声波、地震波等间接观测，　

获取的数据受多种环境的影响；而获取的数据还　

需通过反演来推断岩溶的发育、分布状态，反演结　

果存在多解，反演判定的岩溶边界模糊、精度很　

低。钻探虽然直观，相对可靠，但获取的是单孔、单　

点的数据，不是面上的数据，存在空间上的局限。　

因此，物探和钻探均难以完全揭示出岩溶发育、分　

布的实际形态，两者的结合相对而言是更加合理、　

可靠的勘察手段。但是，在城市建设工程中，或限　于工期，或限于经费，或限于认识不足，通常都仅　

采取单一的钻探勘察方式。如何针对具体的小区　域岩溶发育特点和工程特点布置勘察方案，更为　

koch雪花的自相似维数

Koch雪花是一种基于分形几何学的图形，具有自相似性。自相似性是指图形的部分与整体相似，即缩放后可以得到相似的图形。而自相似维数则是用于描述自相似性的一个数学概念。

Koch雪花的自相似维数可以通过计算其分形维数来得到。分形维数是一种用于描述分形对象大小的指标，它可以帮助我们理解自相似图形的特征。

在计算Koch雪花的自相似维数时，我们可以先将其分解成一系列相似的子图形，然后通过计算每个子图形被缩小的比例来得到分形维数。具体计算方法为：

1. 将Koch雪花分解成四个相似的子雪花；

2. 计算每个子雪花相对于原始图形的缩放比例，即为1/3；

3. 用公式D=log(N)/log(r)来计算分形维数，其中N为子雪花的数量，r为缩放比例；

4. 将四个子雪花的分形维数加起来并除以4，即为Koch雪花的自相似维数。

通过计算，我们可以得到Koch雪花的自相似维数为log(4)/log(3)，即约为1.2619。这意味着Koch雪花的自相似性非常强，每个部分都是整体的缩小版本，并且可以无限缩小下去。

科勒雪花 分形维度

摘要：

一、科勒雪花的概念

二、分形维度的定义

三、科勒雪花与分形维度的关系

四、科勒雪花的应用

五、结论

正文：

一、科勒雪花的概念

科勒雪花（Koch curve）是一种分形图形，由瑞典数学家科克（Helge

von Koch）在 1904 年首次描述。它是一种不论由直段还是由曲段组成的始终保持连通的线。科勒雪花可以通过以下方法生成：从一个边长为 1 的等边三角形开始，取每边中间的三分之一，接上去一个形状完全相似但边长为其三分之一的三角形，结果是一个六角形。接着，取六角形的每个边做同样的变换，即在中间三分之一接上更小的三角形，以此重复，直至无穷。最终，图形的外界变得愈发细微曲折，形状接近理想化的雪花。

二、分形维度的定义

分形维度（Fractal Dimension）是用来描述分形结构的一个重要概念。它反映了分形图形在空间中的分布特征，以及图形的复杂程度。分形维度的计算公式为：D = log(A/P)，其中 A 表示图形的总面积，P 表示组成图形的最小单元（例如线段、三角形等）的总面积。 三、科勒雪花与分形维度的关系

科勒雪花是一种具有分形结构的图形，因此，它的分形维度可以通过上述公式计算。随着变换过程的不断重复，科勒雪花的外形逐渐趋近于理想化的雪花，分形维度也在不断增加。这表明，分形维度可以作为评价科勒雪花生成过程中的一个重要指标。

四、科勒雪花的应用

科勒雪花在许多领域都有广泛的应用，如计算机图形学、图像处理、数学研究等。在计算机图形学中，科勒雪花常被用作基本图案，以生成具有复杂结构的分形图形。在图像处理中，科勒雪花可以用于图像的加密和解密。在数学研究中，科勒雪花作为一种特殊的分形结构，对于研究分形理论及其应用具有重要的意义。

五、结论

科勒雪花是一种具有分形结构的图形，其生成过程可以通过不断重复相似变换来实现。分形维度是描述科勒雪花结构复杂程度的重要指标，可以用于评价生成过程的效果。
