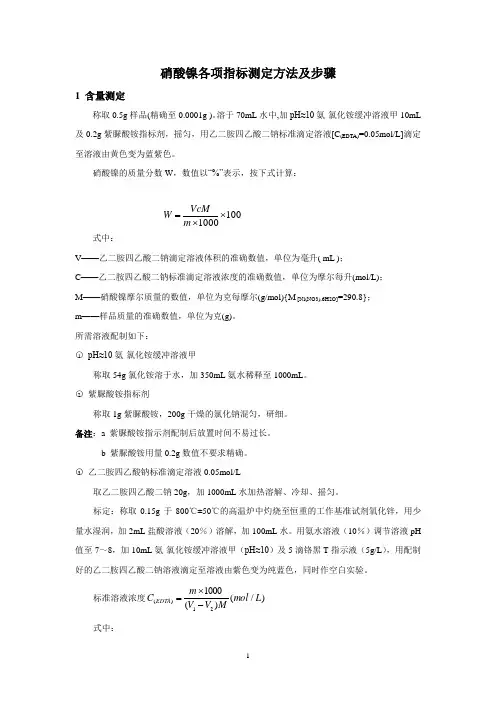

1 硝酸镍各项指标测定方法及步骤
1 含量测定
称取0.5g样品(精确至0.0001g )。溶于70mL水中,加pH≈10氨-氯化铵缓冲溶液甲10mL及0.2g紫脲酸铵指标剂，摇匀，用乙二胺四乙酸二钠标准滴定溶液[C(EDTA)=0.05mol/L]滴定至溶液由黄色变为蓝紫色。
硝酸镍的质量分数W，数值以“%”表示，按下式计算：
1001000mVcMW
式中：
V——乙二胺四乙酸二钠滴定溶液体积的准确数值，单位为毫升( mL )；
C——乙二胺四乙酸二钠标准滴定溶液浓度的准确数值，单位为摩尔每升(mol/L)；
M——硝酸镍摩尔质量的数值，单位为克每摩尔(g/mol){M [Ni(NO3).6H2O]=290.8}；
m——样品质量的准确数值，单位为克(g)。
所需溶液配制如下：
○1 pH≈10氨-氯化铵缓冲溶液甲
称取54g氯化铵溶于水，加350mL氨水稀释至1000mL。
○2 紫脲酸铵指标剂
称取1g紫脲酸铵，200g干燥的氯化钠混匀，研细。
备注：a 紫脲酸铵指示剂配制后放置时间不易过长。
b 紫脲酸铵用量0.2g数值不要求精确。
○3 乙二胺四乙酸钠标准滴定溶液0.05mol/L
取乙二胺四乙酸二钠20g，加1000mL水加热溶解、冷却、摇匀。
标定：称取0.15g于800℃±50℃的高温炉中灼烧至恒重的工作基准试剂氧化锌，用少量水湿润，加2mL盐酸溶液（20％）溶解，加100mL水。用氨水溶液（10％）调节溶液pH值至7～8，加10mL氨-氯化铵缓冲溶液甲（pH≈10）及5滴铬黑T指示液（5g/L），用配制好的乙二胺四乙酸二钠溶液滴定至溶液由紫色变为纯蓝色，同时作空白实验。
标准溶液浓度)/()(100021)(LmolMVVmCEDTA
核子仪测定压实度试验方法与步骤
路基压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。根据路基填料的粒径来区别，灌砂法适用于粒径小于75mm的土，核子密度仪法适用于细粒土、粗粒土，环刀法适用于粉土和粘性土。
常规的灌砂法检测现场压实度检测速度慢、劳动密集、受人为因素的干扰大等弊端。使用核子密度仪与灌砂法相结合的方法来控制路基压实度,确保了规范要求的压实度检测频率,有效的控制了路基施工的工程质量
通常采用环刀法，灌砂法和核子密度仪法等。
①环刀法，是一种破坏性的检测方法，适用于不含骨料的细粒土。优点是设备简单操作方便；缺点是受土质限制，当环刀打入土中时，产生的应力使土松动，壁厚时产生的应力较大，因此干密度有所降低。
②灌砂法，是一种破坏性检测方法，适用于各类土。优点是测定值精确；缺点是操作较复杂，须经常测定标准砂的密度和锥体重。
③核子密度仪法，是一种非破坏性测定方法。能快速测定湿密度和含水量，满足现场快速、无破损的要求，并具有操作方便，显示直观的优点，但应与灌砂法进行对比标定后方可使用。
核子密度仪法
仪具与材料
（1）核子密度湿度仪：符合国家规定的关于健康保护和安全使用标准，密度的测定范围为1.12～2.73g/cm3 ，测定误差不大于± 0.03 ，含水率测量范围为0～0.64 , 测定误差不大于 ± 0.015 g/cm3 。它主要包括下列部件：
① γ 射线源：双层密封的同位素放射源，如铯一137 、钴－60 或镭-226等。
②中子源：如镅（241）一铍等。
③探测器：γ射线探测器或中子探测器等。
④读数显示设备：如液晶显示器。脉冲计数器、数率表或直接读数表。
⑤标准板：提供检验仪器操作和散射计数参考标准用。
⑤安全防护设备：符合国家规定要求的设备。
6.刮平板、钻杆、接线等。
（2）细砂：0.15～0.3mm。
回弹法检测混凝土强度应注意问题分析
摘要：我国利用回弹法检测普通混凝土强度已经有不短的时间了，和其他非破损检测混凝土强度的方式比较，回弹法具备更加简便、灵活、经济、高效的优点。所以，我国已经将回弹法广泛的应用到检测混凝土强度当中。这种方式检测混凝土强度主要是将混凝土抗压强度与其表层硬度作为物理量的有关性作为基础的，这种有关性受到不同因素的影响，往往检测结果误差很大，为了将回弹法检测精度提升，文中将主要分析回弹法检测混凝土强度所需要关注的问题。
关键词：回弹法；检测；混凝土强度；注意问题
前言：回弹法主要是利用弹簧驱动的重锤，利用弹击杆，将混凝土表面进行弹击，同时测定出重锤反弹回来的距离，利用反弹距离与弹簧长度的比值当做和强度有关的指标，来确定混凝土强度的方式。因为测量主要是在混凝土表层进行，因此属于一种表面回弹法利用的回弹仪面硬度法，主要是根据混凝土表面硬度与强度之间有关性建立的检测方法。
1回弹法检测方法特点
回弹法检测方法特点设备简单、操作方便、成本低，同时检测过程中不会给混凝土带来损坏。所以，施工现场中经常利用回弹法进行检测混凝土强度。可是这种方式检测精度不高，同时影响回弹法精度的因素也不少，包含了：环境、仪器性能等。所以，使用回弹法进行混凝土强度的测定同时严格根据操作流程，对回弹法熟练掌握，同时将仪器的保养工作做好。按照规范，能够利用回弹法进行检测的混凝土需要达到一定的龄期，大概要保持到 7~1000d。
表面或者内部存在显著的质量问题的混凝土构件不适合使用回弹法，利用特种成型工艺所制作的混凝土构件也不适合利用回弹法进行强度检测。这样的情况中混凝土检测使用回弹法检测范围非常容易受到约束，直接对回弹法的检测结果带来影响。 2回弹法检测混凝土强度中应注意的问题
2.1规范操作
由于回弹法的操作过程简便易行，检测过程中由于技术要求被忽视和实际检测中很少有人严格按照标准规定的技术要求进行规范操作就产生了较大的测试误差，无法保证回弹质量。因此，规范操作是必须的。在规范操作的过程中要做到三方面的内容，第一方面， 检测人员应持有相应的资格证书和经过专业培训。第二方面，建设、 监理、施工及检测单位共同商定检测方案。第三方面，加强检测人员的职业道德素养和加强检测者的责任心。通过这些方面的努力从而实现回弹法在混凝土检测中的规范操作。
回弹仪检测混凝土强度方法及措施
选择测试点：应随机选择不少于30个测试点，测试点应遍布整个混凝土结构，包括不同高度和空间位置。
进行测试：每个测试点测试三次，计算平均值作为该点的回弹值。
确定混凝土强度等级：根据回弹值和标准曲线，确定相应的混凝土强度等级。
注意事项：在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位，起扶正的作用；另一手握压仪器的尾部，对仪器施加压力，同时也起辅助扶正作用。
操作要领：保证回弹仪轴线与混凝土测试面始终垂直，用力均匀缓慢，扶正对准测试面。慢推进，快读数。
改装过程：混凝土回弹仪改装过程（机械回弹仪 改 数显回弹仪）。
测试方法：一构件混凝土强度检测可采用两种方式 （1）单个检测：适用于单个结构或构件的检测； （2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。
