综合布线系统测试与验收方案

4.4.1 .测试验收内容

系统测试验收内容主要包括两部分的内容：1、设备安装 检查；2、系统性能测试。

4.4.1.1.设备安装检查

设备安装检查详细见表1的内容。

表1设备安装检查表

阶段 验收项目 验收内容 标准依据

一、设备安

装 1 .设备机架 (1) 规格、程式、外

观；

(2) 安装垂直、水平

度；

(3) 标志完整齐全；

(4) 螺丝紧固情况；

(5) 接地措施； 1. 设备安装分布 表

2. SIEMON厂家安

装说明

2 .信息插座 （1） 规格、位置、质

量；

（2） 安装符合工艺要

求；

（3） 标志完整齐全；

（4） 螺丝紧固情况； 1. 设备安装分布 表

2. SIEMON r家安

装说明

二、垂直主

干电、光缆

布放 1 .电缆桥架

及槽道安装 （1） 安装位置正确；

（2） 安装符合工艺要

求；

（3） 接地； 1.楼层平面图

2 .线缆布放 （1） 线缆规格、路由、

位置；

（2） 符合布放线缆工

艺要求；

三、水平线

缆布放

（1） 线槽的规格；

（2） 吊杆的间距及防

锈处理；

（3） 线槽的接地；

（4） 线缆的绑扎； 1.楼层平面图

四、线缆端

接 1 .信息插座 符合工艺要求 SIEMON T家安装

说明 2 .配线模块 符合工艺要求 SIEM0N厂家安装

说明

3 .光纤接头 符合工艺要求 SIEM0N厂家安装

说明

2 .各类跳线 符合工艺要求 SIEMON T家安装

说明

4.4.1.2.系统的性能测试

1）铜缆测试

所有传输测试都使用经国际认证的系统测试仪进行（必 须适应支持六类系统测试的测试仪，如Fluke公司DSP- 4300六类数字电缆分析仪、IDEAL公司的LANTEK 6电缆测 试仪、MICROTEST公司（注：已被Fluke公司收购）

MINIScanner 和 Agilent 公司的 WireScope 350 六类线缆测 试仪等，参照六类标准TIA/EIA 568B. 2进行测试。

所有测试过的端口都会提供一份软拷贝，以作管理之 用。

所有端接的指引及要求，测试配置及测试程序及注意事 项，都一一严格遵守，保证测试结果无误。

所有用于测试UTP链路表现，端接在配线架或端口的适 配器。其本身的表现都必须比原来的链路的表现为佳。

所有水平电缆的长度都不多于90米，而所有水平电缆 UTP将会百分百测试以下的参数：

・接线图（连通性测试）

・长度

.衰减

・近端串扰

-远端串扰

. ACR

. ELFEXT

.Power Sum NEXT

・回波损耗

・ Power Sum ELFEXT

.回损

,传输延迟

•延迟偏差

主干UTP链路的长度超过90米，或跳线的长度超过6 米，系统只能符合西蒙公司布线系统延伸保证。

所有UTP都将进行连续性测试。

由于大部分的问题都产生在电缆的末端或端接位置，所 以所有的发送端UTP链路都百分百测试以上所标识的参数 （近、远端串扰应进行双端测试）。 任何一条链路的电缆的长度都不应超过标准所规定的 水平电缆及主干电缆长度要求。

如果设备线不包括在测试链路内，其链路包括跳线的参 数应比标准的参数有四个百分点的提高。

如果设备线和跳线都不包括在测试链路内，参数应比标 准的参数表有九个百分点的提高。

如果设备线不包括在测试链路内，链路的表现都必须符 合标准的参数表的要求，不论其链路是跳接或对接。

2）光纤测试

所有的测试都由市场上最先进的光纤测试仪（如Fluke 公司的光缆测试仪）进行，光纤测试包括了功率仪及光源来 测试衰减，及OTDR来测试光缆长度。

所有测试过的端口都会提供一份报告及一份软拷贝，以 用管理之用。

所有端接的指引及要求，测试配置及程序及注意事项， 都一一严格遵守，保证测试结果无误。

用于端接硬件和端口的光纤适配器都与布线系统兼容。

测试多模光纤和单模光纤信道的所有设备及配置要求， 都完全符合TIA/EIA-568-B的要求。

所有水平及主干信道都要百分百测试其极性和衰减，并 最少要测试一个方向，而所有水平及主干需要100%使用OTDR 测试长度。

所有水平及主干光缆的总长度都不可超过标准所规定

的长度限制。

合集下载

机房综合布线系统光纤验收方案

机房综合布线系统光纤验收方案

六、综合布线系统光纤验收方案

结论：

专家签名：

序号 机柜号 端止配线号 光纤类型

编号 连通性 端-端的损耗 收发功率 损耗/衰减

结果

1 ≤0.2dB

2 ≤0.2dB

3 ≤0.2dB

4 ≤0.2dB

5 ≤0.2dB

6 ≤0.2dB

7 ≤0.2dB

8 ≤0.2dB

9 ≤0.2dB

10 资料情况（含品牌、型号对比） ≤0.2dB

综合布线系统验收及测试方案

综合布线系统验收及测试方案

综合布线系统验收及测试方案

1、采用标准

中华人民共和国国家标准:

➢ GB/T 50３１2—２000《建筑与建筑群综合布线系统验收规范》

由于国标GB/Ｔ 5０３12—200０中不含有六类产品的技术指标，故水平线参照ＩSＯ／IEC Claｓs Ｅ六类布线标准草案中规定的信道性指标值．

国际标准：

➢ ANSI/EIA/ＴIA 5６8 —１995美国《商用楼通信布线标准》

➢ IＳO/ＩEＣ 11801—1995美国《用户大楼综合布线系统》

➢ ANSI/EIＡ/TIA TSB67—１995美国《非屏蔽对绞电缆布线系统现场测试传输性能规范》

➢ ＴIＡ/EIA５２８-1４A美国《多模光纤的安装及光功率损耗的测试》

➢ TIA／ＥＩA526—7美国《单模光纤的安装及光功率损耗的测试》

２、测试设备

测试设备我们选用美国FLUKＥ公司的DSP—４00０测试仪，光纤测试采用Luceｎｔ９３8A型测试仪．

3、综合布线系统测试说明

综合布线系统测试包括: ·水平铜缆链路测试;

·垂直干线光缆链测试;

·端对端信道联合测试

系统测试完毕后,即组织有关技术及管理人员对整个系统进行验收。

4、水平铜缆的测试说明

千兆比水平铜缆系统采用专用测试仪器进行测试,测试指标包括:

１.极性、连续性、短路、断路测试及长度

２．信号全程衰减测试

3.信号近、远串音衰耗测试

4.结构回转衰耗ＳＲL

５.特性阻抗

6．传输延时

本方案中，采用下列布线测试仪表进行测试:FLUＫE ＤSP—4000

5、光纤系统的测试说明

（1)测试项目:

·连通性测试

·全程衰减及ST/ＳC连接头衰减测试

具体测试方法如下： ·多模光纤水平子系统需要测试端的参数;

沿一个方向在波长85０nｍ或1300nm处测试衰耗值

·多模光纤主干系统及混合方式需要测试的参数;

沿一个方向在波长850ｎｍ及13０0ｎm处测试衰耗值

·单模光纤水平子系统需要测试端的参数;

综合布线系统工程规范方案验收

综合布线系统工程规范方案验收

综合布线系统工程规范方案验收

综合布线系统工程是指将各种不同用途的通信线缆和网络设备进行组合和连接，构建起一套完整的通信和数据传输系统。在进行综合布线系统工程的验收过程中，应该严格按照相关规范和标准进行操作，确保系统的可靠性、稳定性和安全性。下面是一个综合布线系统工程规范方案验收的详细过程。

1.验收前准备工作

1.1.明确验收标准和要求，准备验收表格和报告模板。

1.2.组织相关技术人员，包括设计师、工程师和施工人员等，对综合布线系统进行全面了解。

1.3.准备验收所需的设备和工具，包括测试仪器、测量工具、计算机等。

2.系统设计和规划验收

2.1.查看系统设计方案是否符合相关规范和标准，包括布线路径、机柜安装位置、设备布局等。

2.2.检查布线系统的承载能力是否满足需求，包括电力、网络和通信设备的负载能力。

2.3.查看系统的冗余性和容错性设计是否满足需求，包括备用线路、冷备份设备等。

3.线缆敷设和连接验收 3.1.检查线缆的材质和规格是否符合相关要求，包括芯数、导电材料等。

3.2.检查线缆敷设是否符合布线路径规划，包括线缆走线是否按照要求进行固定和保护。

3.3.使用测试仪器对线缆进行传输性能测试，包括信号传输损耗、时延、抗干扰性等。

4.设备安装和调试验收

4.1.检查设备的安装位置和固定方式是否符合相关要求，包括机柜安装、设备间距等。

4.2.检查设备的供电接口和网络连接是否正确，包括电源线和网络线的连接是否牢固。

4.3.对设备进行功能性测试，包括网络设备的互通性和通信设备的通话质量等。

5.系统运行和管理验收

5.1.检查系统的网络配置和IP地址分配是否正确，包括子网掩码、网关、DNS等设置。

5.2.对系统进行性能和稳定性测试，包括网络带宽、数据传输速度等。

5.3.检查系统的安全性和管理方式是否符合要求，包括访问控制、防火墙、安全策略等。

6.验收报告和整改措施 6.1.根据实际情况填写验收表格和报告，详细记录系统的各项指标和性能。

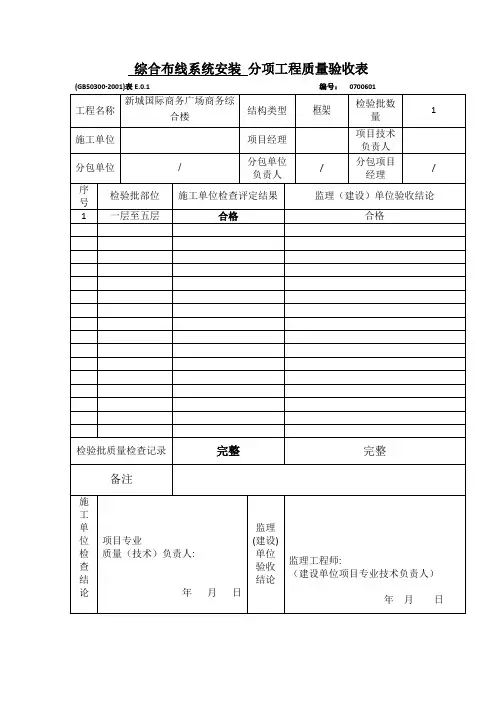

综合布线系统安装 分项工程质量验收表

综合布线系统安装 分项工程质量验收表

综合布线系统安装 分项工程质量验收表

(GB50300-2001)表E.0.1 编号： 0700601

工程名称 新城国际商务广场商务综合楼 结构类型 框架 检验批数量 1

施工单位 项目经理 项目技术负责人

分包单位 / 分包单位负责人 / 分包项目经理 /

序号 检验批部位 施工单位检查评定结果 监理（建设）单位验收结论

1 一层至五层 合格 合格

检验批质量检查记录 完整 完整

备注

施工单位检查结论

项目专业

质量（技术）负责人:

年 月 日 监理(建设)单位验收结论

监理工程师:

（建设单位项目专业技术负责人）

年 月 日
