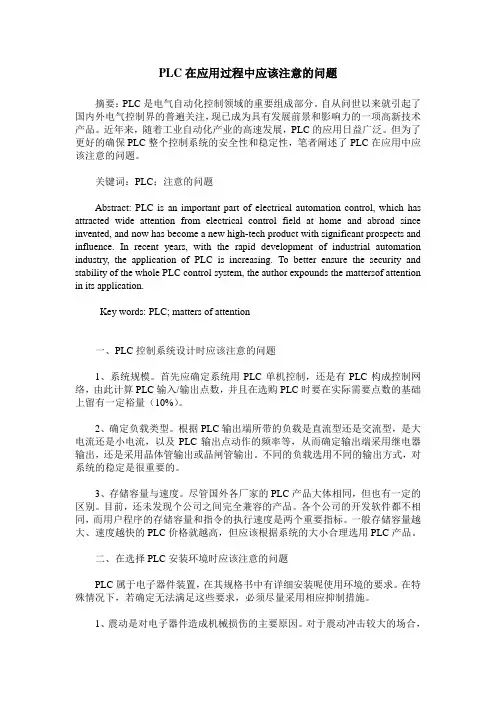

PLC在应用过程中应该注意的问题

摘要：PLC是电气自动化控制领域的重要组成部分。自从问世以来就引起了国内外电气控制界的普遍关注，现已成为具有发展前景和影响力的一项高新技术产品。近年来，随着工业自动化产业的高速发展，PLC的应用日益广泛。但为了更好的确保PLC整个控制系统的安全性和稳定性，笔者阐述了PLC在应用中应该注意的问题。

关键词：PLC；注意的问题

Abstract: PLC is an important part of electrical automation control, which has

attracted wide attention from electrical control field at home and abroad since

invented, and now has become a new high-tech product with significant prospects and

influence. In recent years, with the rapid development of industrial automation

industry, the application of PLC is increasing. To better ensure the security and

stability of the whole PLC control system, the author expounds the mattersof attention

in its application.

Key words: PLC; matters of attention

一、PLC控制系统设计时应该注意的问题

1、系统规模。首先应确定系统用PLC单机控制，还是有PLC构成控制网络，由此计算PLC输入/输出点数，并且在选购PLC时要在实际需要点数的基础上留有一定裕量（10%）。

PLC在电气自动化中的应用现状及发展前景

摘要：如今市场经济正在加速发展，电气自动化行业的发展也正在如日中天的发展着，且近些年来已经达到了空前扩大的规模，技术方面也得到了创新。而这些发展使我国的相关技术领域的技术改革得到了强有力的发展。PLC是电气自动化行业的相关技术所有的相关技术中最重要的构成部分，其还是构成计算机系统的重要部分，是对一些相关工业设备进行控制的重要电子系统。同时，PLC还在许多行业内部都得到了广泛的应用, 电气自动化行业中的PLC的应用还需要相关的人员根据其实际情况进行调研，并根据发展前景来进行框架设计，从而使得PLC能在更多行业范围内得到具体的应用。

关键词：PLC；电气自动化；应用现状；工业环境；发展前景

引言：

当今的工业环境是工业化全面发展的时期，各类科学技术的支持都越来越有利于电气自动化的发展。其中，PLC在电气自动化专业领域内的广泛应用，则是影响了目前电气自动化系统控制、系统构成以及电气自动化控制系统的发展前景以及方向。而就电气自动化专业而言，懂得运用PLC进行电气自动化工作的复合型人才是十分缺乏的，所以在电气自动化行业中，PLC的应用现状以及发展前景是十分值得相关技术人员和管理阶层进行关注并且开发的，如果在PLC未能深化的普及应用之时就尽力地对其相关领域人才进行开发，那么相关的企业就能在PLC在电气自动化普及应用之时知识占尽优势。想普及应用电气自动化的行业，技术十分之多，比如自动控制，电力处理，信息管理，工业测控，计算机系统开发，经济规划等等。通过本文的论述，我们将深入了解到PLC在电气自动化中的应用现状，并根据此来推出PLC在电气自动化中的发展前景。

一、PLC与电气自动化 1.1 PLC简述

在当前的工业大环境下，为了配合工业化极速发展的步伐，PLC作为一种可编程逻辑控制器系统被开发出来。PLC是Programmable Logic Controller的简称，即义为可编程逻辑控制器，我们将PLC定义为采取可编程的存储技术，在实战储存工作时可进行编程运算，整理顺序，定时数字运算等操作，之后通过数据化，模拟化的工作，进行原始数据的传输，从而达到了控制各类机械设备或各类工业产品生产过程的目的。

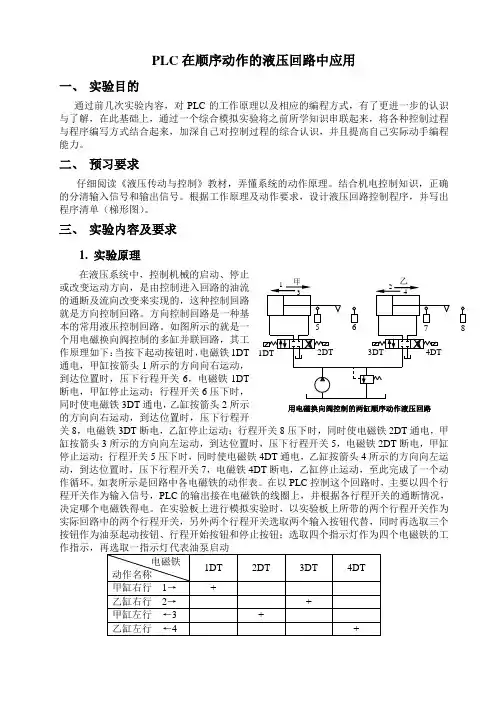

PLC在顺序动作的液压回路中应用

一、 实验目的

通过前几次实验内容，对PLC的工作原理以及相应的编程方式，有了更进一步的认识与了解，在此基础上，通过一个综合模拟实验将之前所学知识串联起来，将各种控制过程与程序编写方式结合起来，加深自己对控制过程的综合认识，并且提高自己实际动手编程能力。

二、 预习要求

仔细阅读《液压传动与控制》教材，弄懂系统的动作原理。结合机电控制知识，正确的分清输入信号和输出信号。根据工作原理及动作要求，设计液压回路控制程序，并写出程序清单（梯形图）。

三、 实验内容及要求

1. 实验原理

在液压系统中，控制机械的启动、停止或改变运动方向，是由控制进入回路的油流的通断及流向改变来实现的，这种控制回路就是方向控制回路。方向控制回路是一种基本的常用液压控制回路。如图所示的就是一个用电磁换向阀控制的多缸并联回路，其工作原理如下：当按下起动按钮时，电磁铁1DT通电，甲缸按箭头1所示的方向向右运动，到达位置时，压下行程开关6，电磁铁1DT断电，甲缸停止运动；行程开关6压下时，同时使电磁铁3DT通电，乙缸按箭头2所示的方向向右运动，到达位置时，压下行程开关8，电磁铁3DT断电，乙缸停止运动；行程开关8压下时，同时使电磁铁2DT通电，甲缸按箭头3所示的方向向左运动，到达位置时，压下行程开关5，电磁铁2DT断电，甲缸停止运动；行程开关5压下时，同时使电磁铁4DT通电，乙缸按箭头4所示的方向向左运动，到达位置时，压下行程开关7，电磁铁4DT断电，乙缸停止运动，至此完成了一个动作循环。如表所示是回路中各电磁铁的动作表。在以PLC控制这个回路时，主要以四个行程开关作为输入信号，PLC的输出接在电磁铁的线圈上，并根据各行程开关的通断情况，决定哪个电磁铁得电。在实验板上进行模拟实验时，以实验板上所带的两个行程开关作为实际回路中的两个行程开关，另外两个行程开关选取两个输入按钮代替，同时再选取三个按钮作为油泵起动按钮、行程开始按钮和停止按钮；选取四个指示灯作为四个电磁铁的工作指示，再选取一指示灯代表油泵启动

龙源期刊网

浅谈PLC的特点、基本工作过程及在电气控制中的应用

作者：乌格德勒

来源：《科技探索》2013年第08期

摘要：随着计算机技术、微电子技术以及数字化通信技术的飞快发展，可编程序控制器（PLC）产品结合类计算机产业中最先进的技术手段以及电气自动化控制的重要理论，在其性能指标及功能上进一步完善并丰富，打破了传统的PLC概念，在电气控制领域的发展范围越来越大。

关键词：可编程序控制器（PLC） 电气控制 应用

可编程序控制器（PLC）主要以计算机的微处理器为基础，综合计算机的应用技术、通讯技术以及自动控制技术而发展起来的一种通用控制器。虽然PLC由较为复杂的微处理器组成，但是在实际应用过程中，完全不必了解微处理器的内部结构。最初，PLC还仅是作为继电器接触器控制系统的替代品，而自从进入电气控制系统领域后，凸显了其独有的优越性，以其自身强大的抗干扰能力、自诊断功能等，提高了电气控制系统的可靠性，基本解决了普通继电器及接触器中常见的故障问题，经过调试后可长期安全可靠地运行。本文将对PLC的特点、基本工作过程、在电气控制中的应用等问题进行分析与阐述。

一、可编程序控制器（PLC）的特点

1.体积小、重量轻

超小型的PLC底部尺寸

2.实用性普遍

PLC可适用于各种规模的电气控制场合，除了基本的逻辑处理功能之外，当前大多PLC具有数据运算能力，并可应用于数字控制领域中。近年来，PLC的功能日益完善，PLC的应用已经普遍到温度控制、位置控制及CNC等多个控制领域。

3.抗干扰能力强

由于PLC采用了现代化的大规模集成电路技术，在内部电路、生产工艺等方面均采取先进的抗干扰处理技术，具有较高的可靠性。另外，PLC还自备硬件故障自动检测功能，一旦出现故障即可发出警报。在软件应用中，应用者还可编入外围器件的自诊断故障程序，让系统中出了PLC之外的电路与设备也能获得自我保护功能。 龙源期刊网
