渠系建筑物概念及分类
渠系建筑物是指用于渠系的各种建筑物，包括控制、调节和配水建筑物，交叉建筑物，泄水建筑物，落差建筑物等。
1. 控制、调节和配水建筑物：这类建筑物主要用于调节水位，分配流量。例如，渠首进水闸在无坝引水灌溉时就是渠首进水闸，它能够调节引入干渠的流量；在有坝引水时，它则是由拦河坝、冲沙闸、进水闸等组成的灌溉引水枢纽，能够壅高水位、冲刷进水闸前的淤沙、调节干渠的进水流量、满足灌溉对水位、流量的要求。另外，需要提水灌溉时修筑在渠首的水泵站和需要调节河道流量满足灌溉要求时修建的水库，也都属于这类建筑物。
2. 交叉建筑物：这类建筑物主要用于穿越河渠、洼谷、道路及障碍物，如渡槽、倒虹吸管、涵洞、隧洞等。
3. 泄水建筑物：如泄水闸、退水闸、溢流堰等，它们主要用于排泄渠道中的多余水量。
4. 落差建筑物：这类建筑物用于处理渠水在流经坡降变化大的地段时所形成的高差，如跌水、陡坡等。
以上渠系建筑物的概念及分类有助于理解渠系建筑物的功能和作用，为合理设计和使用渠系建筑物提供了基本依据。
第八章渠系建筑物答案
一、填空题
1,渠系建筑物的类型较多，按其作用可以分为以下六类：控制建筑物、交叉建筑物、落差建筑物、—泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2,渠道系统，一般由上一级固定渠道所组成。各自的作用不同，其中：干支渠为输水渠道，斗
农_渠为配水渠道。
3,渠道设计的任务，是在给定的设计流量之后，选择渠道的断面尺寸、确定渠道形状、结构以及渠
道空间位置。
4,渠道的设计要求较多，如：①有足够的输水能力，以满足灌区的需要;②有足够的水位，以满足」流灌溉的要求:③有适宜的流速，以满足不冲不淤的需要:等等。
5,渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②渠道纵坡、③最高水位线、
④正常水位线、⑤最低水位线和⑥渠底线。
6,有坝取水枢纽，是指河道水量较丰富、但水位较低、不能满足自流灌溉要求,
或引水量较大，无坝引水不满足要求的情况。
7,无坝引水枢纽中，引水角一般为300〜50°,引水角越小，水流条件越平顺、冲刷越轻、渠首的布置也就越困难。
8.渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般由槽身、支撑结构和基础及
进出口建筑物部分组成。
9,渡槽的适用条件，一般是所跨越的河渠相对高差较大、河道的岸坡较陡、洪水流量较大的情
况。
10.渡槽根据支撑结构的情况可分为：梁式渡槽及拱式渡槽两大类。
11,梁式渡槽，根据其支承点位置的不同，可分为：简支梁式、双悬臂梁式和单悬臂梁式
三种形式。
12 ,双悬臂式梁式渡槽，按照其悬臂的长度不同，可以分为等跨双悬臂式和等弯矩双
悬臂式两种形式、其中等跨双悬臂式的跨中弯矩为零、底板受压，抗渗较为有利。
13 ,拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为板拱式渡槽、肋拱式渡槽和—双
曲拱式渡槽。14,渡槽的水力计算方法是：当槽身长度L>(15〜20)(H为槽内水深)，其流态属于明渠均匀流,流量
公式为Q=A*C*;
渠道小型渠系建筑物工程
施 工 方 法
一、工程概况：
小型渠系建筑物工程包括机耕桥、人行桥、排洪渡槽、渠下涵、溢流侧堰、客水入渠、分水闸、节制闸、退水闸及取水码头等。
本工程共有机耕桥/人行桥7座，渠下涵3座、排洪渡槽3座，客水入渠有共有11个座，水闸6座。
二、水电及道路布置
1、水电布置
施工供水：在渠系建筑物拌和机附近备容积为6m3的移动式铁皮水箱，采用水车随时供水或抽取附近地面水，用水管引至渠系建筑物各施工部位，以满足施工需要。
施工供电：施工区无电网电源，在渠系建筑物附近设置移动式柴油发电机组供施工用电。
2、道路布置
施工道路利用附近的乡镇公路，在渠道内靠征地边线修筑临时施工便道至渠系建筑物位置，路面进行简单压实处理。
3、测量控制点加密
测量组对设计单位提供的GPS控制点复测，经业主和监理审批同意使用该控制点后，对渠段增设加密控制点，所有控制点平面坐标和高程精度均满足施工要求，并报经业主和监理审批同意使用。 1 4、试验
试验室对工地所有的砂石骨料、水泥、钢筋等原材料进行了检测，原材料各项试验结果均满足要求，并按相关试验规范制定混凝土配合比。
三、施工方法
1、土方开挖
1.1土方开挖施工程序：测量放样→机械设备开挖→人工铺助清理及基础面处理→承载力试验→质检验收。
1.2主要施工方法
⑴ 开挖前，测量人员根据设计院提供的并经监理复核的控制坐标点及高程基准点建立自己的施工控制网，控制点作埋石标记。测量原始地形，确定开挖边线，整理成图后报监理工程师批准。
⑵ 开挖过程中测量人员随时检查开挖各参数，确保基础开挖的高程及边坡坡比，严禁超欠挖。
⑶ 土方开挖采用1.0m3反铲，开挖临近设计高程时，预留20～30cm厚保护层，用人工清挖，修整到设计底板基础高程。易风化崩解的土层，开挖后应保留保护层至下道工序施工前再修整挖除。如开挖至设计基础面后，基础与设计图纸不符的，及时报告现场监理工程师，以便调整。
渠系建筑物复习题

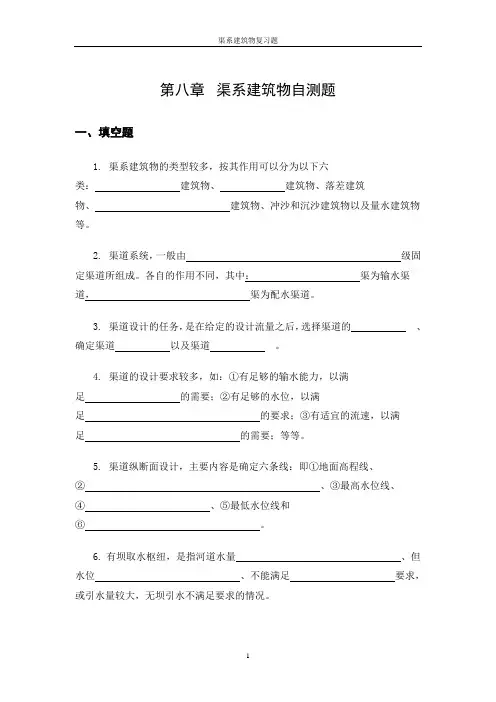

1 第八章 渠系建筑物自测题
一、填空题
1. 渠系建筑物的类型较多，按其作用可以分为以下六类： 建筑物、 建筑物、落差建筑物、 建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2. 渠道系统，一般由 级固定渠道所组成。各自的作用不同，其中：
渠为输水渠道，
渠为配水渠道。
3. 渠道设计的任务，是在给定的设计流量之后，选择渠道的
、确定渠道 以及渠道 。
4. 渠道的设计要求较多，如：①有足够的输水能力，以满足 的需要；②有足够的水位，以满足 的要求；③有适宜的流速，以满足 的需要；等等。
5. 渠道纵断面设计，主要内容是确定六条线：即①地面高程线、② 、③最高水位线、④
、⑤最低水位线和⑥
。
6. 有坝取水枢纽，是指河道水量 、但水位 、不能满足 要求，或引水量较大，无坝引水不满足要求的情况。 渠系建筑物复习题
2 7. 无坝引水枢纽中，引水角一般为300～500，引水角越小，水流条件越 、冲刷越 、渠首的布置也就越 。
8. 渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般由 、 和
等部分组成。
9. 渡槽的适用条件，一般是所跨越的河渠相对高差 ，河道的岸坡 ，洪水流量
教 师 授 课 教 案
课程名称：水利水电工程施工技术 200 年至200 年第 学期第 36
次课
授课班级： 03级水工 编制日期： 年 月
日
课题（章节）： 第九章 混凝土建筑物施工
9.6 渠系建筑物施工
传授主要知识点：
吊装技术
传授主要技能点：
了解渡槽及涵管施工的基本方法
教学步骤安排： 1、复习上节课内容
2、讲述渠系建筑物吊装技术及其施工方法
3、小结本次课内容
授课方式： 1、课堂讲授
2、多媒体演示
3、介绍典型的施工实例
教学手段：
板书、多媒体、相关施工图片
作业布置情况：
利用课后习题进行练习，巩固知识，补充习题。
课后分析与小结：
第六节 渠系建筑物施工
一、吊装技术
(一)吊装机具
1、绳索
常用绳索有白棕绳、尼龙绳、钢丝绳。前两者适用于起重量不大的吊装工程或作辅助性绳索，后者强度高、韧性好、耐磨，广泛应用于吊装工程中。
(1)白棕绳
白棕绳是用麻纤维经机械加工制成的。白棕绳的强度只有钢丝绳的10%左右，由于强度低，耐久性差，且易磨损，特别是在受潮后其强度会降低50%，因此仅用于手动提升的小型构件(1OOOkg以下)或作吊装临时牵引控制定位绳。捆绑构件时应用柔软垫片包角保护，以防被构件边角磨损。
(2)钢丝绳
吊装用钢丝绳多用六股钢丝束和一根浸油麻绳芯组成，其中绳芯用以增加钢丝绳的挠性和弹性，绳芯中的油脂能润滑钢丝绳和防止钢丝生锈。一般分为6×19、6×37、6×61等几种，6×37表示钢丝绳由6股钢丝束组成，每股含37根钢丝，其余类椎。每股钢丝束所含的钢丝数越多其直径越小，则越柔软，但不耐磨损。6×19的钢丝绳较硬，宜用于不受弯曲或可能遭到磨损的地方，如作风缆绳和拉索；6×37和6×61的钢丝绳较柔软，可用作穿滑轮组的起重绳和制作捆物体用的千斤绳。
