三极管电路的偏置电阻的作用

NPN三极管的应用_三极管的反相作用(非门电路)

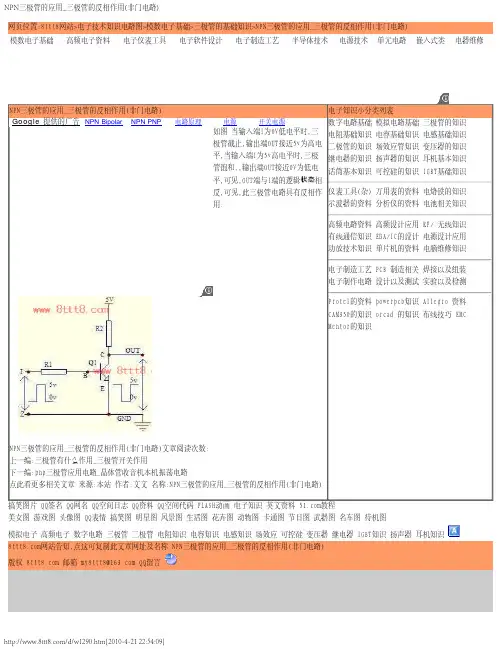

/d/w1290.htm[2010-4-21 22:54:09]网页位置：８ｔｔｔ８网站＞电子技术知识电路图＞模数电子基础＞三极管的基础知识＞ＮＰＮ三极管的应用＿三极管的反相作用（非门电路）模数电子基础高频电子资料电子仪表工具电子软件设计电子制造工艺半导体技术电源技术单元电路嵌入式类电器维修ＮＰＮ三极管的应用＿三极管的反相作用（非门电路）如图　当输入端Ｉ为０Ｖ低电平时，三极管截止，输出端ＯＵＴ接近５ｖ为高电平，当输入端Ｉ为５ｖ高电平时，三极管饱和，，输出端ＯＵＴ接近０Ｖ为低电平，可见，ＯＵＴ端与Ｉ端的逻辑相反，可见，此三极管电路具有反相作用．

ＮＰＮ三极管的应用＿三极管的反相作用（非门电路）文章阅读次数：上一编：三极管有什么作用＿三极管开关作用下一编：ｐｎｐ三极管应用电路＿晶体管收音机本机振荡电路点此看更多相关文章　来源：本站　作者：文文　名称：ＮＰＮ三极管的应用＿三极管的反相作用（非门电路）电子知识小分类列表数字电路基础　模拟电路基础　三极管的知识电阻基础知识　电容基础知识　电感基础知识二极管的知识　场效应管知识　变压器的知识继电器的知识　扬声器的知识　耳机基本知识话筒基本知识　可控硅的知识　ＩＧＢＴ基础知识仪表工具（杂）　万用表的资料　电烙铁的知识示波器的资料　分析仪的资料　电池相关知识高频电路资料　高频设计应用　ＲＦ／　无线知识有线通信知识　ＥＤＡ／ＩＣ的设计　电源设计应用功放技术知识　单片机的资料　电脑维修知识电子制造工艺　ＰＣＢ　制造相关　焊接以及组装电子制作电路　设计以及测试　实验以及检测Ｐｒｏｔｅｌ的资料　ｐｏｗｅｒｐｃｂ知识　Ａｌｌｅｇｒｏ　资料ＣＡＭ３５０的知识　ｏｒｃａｄ　的知识　布线技巧　ＥＭＣＭｅｎｔｏｒ的知识搞笑图片　ＱＱ签名　ＱＱ网名　ＱＱ空间日志　ＱＱ资料　ＱＱ空间代码　ＦＬＡＳＨ动画　电子知识　英文资料　５１．ｃｏｍ教程美女图　游戏图　头像图　ＱＱ表情　搞笑图　明星图　风景图　生活图　花卉图　动物图　卡通图　节日图　武器图　名车图　待机图模拟电子　高频电子　数字电路　三极管　二极管　电阻知识　电容知识　电感知识　场效应　可控硅　变压器　继电器　ＩＧＢＴ知识　扬声器　耳机知识 ８ｔｔｔ８．ｃｏｍ网站告知，点这可复制此文章网址及名称：ＮＰＮ三极管的应用＿三极管的反相作用（非门电路）版权　８ｔｔｔ８．ｃｏｍ　邮箱　ｍｙ８ｔｔｔ８＠１６３．ｃｏｍ　ＱＱ留言　Google 提供的广告NPN BipolarNPN PNP电路原理电源开关电源

电阻电容电感二极管三极管在电路中的作用

2009-10-13 21:06

电阻

定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆，用符号“Ω”表示。欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R

常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。 电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。但不管电阻是什么种类，它都有一个基本的表示字母“R”。

电阻的单位用欧姆（Ω）表示。它包括?Ω（欧姆）， KΩ（千欧）， MΩ（兆欧）。其换算关系为：

1MΩ=1000KΩ ， 1KΩ=1000Ω。

电阻的阻值标法通常有色环法，数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：

101——表示100Ω的电阻； 102——表示1KΩ的电阻； 103——表示10KΩ的电阻； 104——表示100KΩ的电阻； 105——表示1MΩ的电阻； 106——表示10MΩ的电阻。

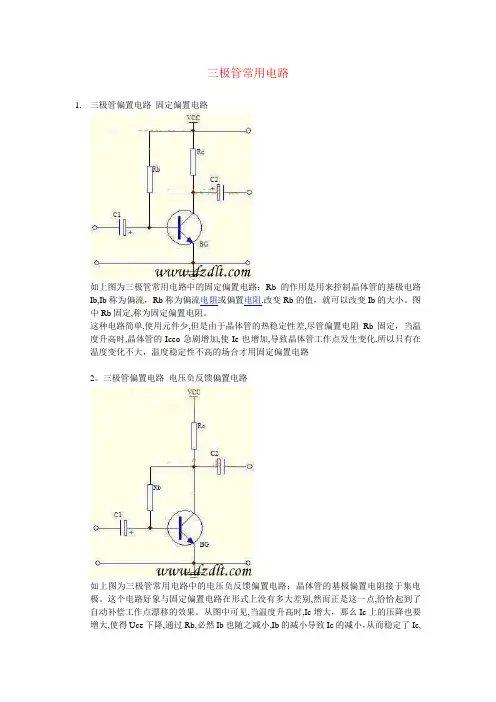

三极管常用电路

1. 三极管偏置电路_固定偏置电路

如上图为三极管常用电路中的固定偏置电路：Rb的作用是用来控制晶体管的基极电路Ib,Ib称为偏流，Rb称为偏流电阻或偏置电阻.改变Rb的值，就可以改变Ib的大小。图中Rb固定,称为固定偏置电阻。

这种电路简单,使用元件少,但是由于晶体管的热稳定性差,尽管偏置电阻Rb固定，当温度升高时,晶体管的Iceo急剧增加,使Ie也增加,导致晶体管工作点发生变化.所以只有在温度变化不大，温度稳定性不高的场合才用固定偏置电路

2。三极管偏置电路_电压负反馈偏置电路

如上图为三极管常用电路中的电压负反馈偏置电路：晶体管的基极偏置电阻接于集电极。这个电路好象与固定偏置电路在形式上没有多大差别,然而正是这一点,恰恰起到了自动补偿工作点漂移的效果。从图中可见,当温度升高时,Ic增大，那么Ic上的压降也要增大,使得Uce下降,通过Rb,必然Ib也随之减小,Ib的减小导致Ic的减小，从而稳定了Ic,保证了Uce基本不变。

这个过程，称为负反馈过程，这个电路就是电压负反馈偏置电路。

2.三极管偏置电路_分压式电流负反馈偏置电路

如上图为三极管常用电路中的分压式电流负反馈偏置电路:这个电路通过发射极回路串入电阻Re和基极回路由电阻R1,R2的分压关系固定基极电位以稳定工作点,称为分压式电流负反馈偏置电路。下面分析工作点稳定过程。

当温度升高,Iceo增大使Ic增加。Ie也随之增加。这时发射极电阻Re上的压降Ue=Ie*Re也随之升高。由于基极电位Ub是固定的,晶体管发射结Ube=Ub—Ue，所以Ube必然减小,从而使Ib减小,Ic和Ie也就减小了。

这个过程与电压负反馈类似,都能起到稳定工作点的目的.但是,这个电路的反馈是Ue=Ie＊Re,取决于输出电流,与输出电压无关，所以称电流负反馈。

在这个电路中,上，下基极偏置电阻R1,R2的阻值适当小些,使基极电位Ub主要由它们的分压值决定。发射极上的反馈电阻Re越大，负反馈越深，稳定性越好。不过Re太大，在电源电压不变的情况下，会使Uce下降,影响放大，所以Re要选得适当.

三极管偏置电阻计算

摘要：

1.三极管偏置电阻的概念和作用

2.三极管偏置电阻的计算方法

3.实际应用中的注意事项

正文：

三极管偏置电阻计算

三极管（Transistor）是一种常用的半导体器件，具有放大和开关等功能。在电路设计中，如何正确地选择和计算三极管的偏置电阻是非常重要的。偏置电阻的作用是确保三极管工作在其最佳状态，以保证电路的稳定性和可靠性。

一、三极管偏置电阻的概念和作用

偏置电阻是指在三极管电路中，为了使三极管工作在预定工作状态而加在其各个端口的电阻。在实际应用中，三极管的偏置电阻主要是基极偏置电阻和集电极偏置电阻。

基极偏置电阻的作用是调整三极管的基极电流，以保证其工作在放大状态。集电极偏置电阻的作用是调整集电极的电流，以保证三极管输出的信号不失真。

二、三极管偏置电阻的计算方法

1.基极偏置电阻的计算

基极偏置电阻的计算公式为：Rb = (Vcc - Vbe) / Ib，其中 Vcc 为电源电压，Vbe 为基极发射极之间的电压，Ib 为基极电流。 2.集电极偏置电阻的计算

集电极偏置电阻的计算公式为：Rc = Vcc * Ic / (β * Ib - Ic)，其中 Vcc

为电源电压，Ic 为集电极电流，β为三极管的放大倍数，Ib 为基极电流。

三、实际应用中的注意事项

在实际应用中，选择和计算三极管偏置电阻时，需要注意以下几点：

1.根据电路的实际需求和工作状态选择合适的偏置电阻值。

2.考虑电源电压、温度等因素对三极管性能的影响，适当调整偏置电阻值。

3.选择合适的电阻值，以保证电路的稳定性和可靠性。

总之，正确地选择和计算三极管偏置电阻是电路设计中非常重要的一环。
