吉大2020-2022学期《单片机原理及应用》在线作业二(3)答案

1 网络教育学院

《单片机原理及应用》大作业

题 目：

单片机电子时钟设计

学习中心： 大港奥鹏

层 次： 专科起点本科

专 业： 电气工程及自动化

年 级： 14 年 春/秋 季

学 号： 1403

学生姓名： **

2 单片机电子时钟设计

一、 引言

单片机技术在计算机中作为独立的分支，有着性价比高、集成度高、体积少、可靠性高、控制功能强大、低功耗、低电压、便于生产、便于携带等特点，越来越广泛的被应用于实际生活中。单片机全称，单片机微型计算机，从应用领域来看，单片机主要用来控制系统运行，所以又称微控制器或嵌入式控制器，单片机是将计算机的基本部件微型化并集成在一块芯片上的微型计算机。

二、时钟的基本原理分析

利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。

为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。

三、时钟设计分析

针对要实现的功能，采用AT89S51单片机进行设计，AT89S51 单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。这样，既能做到经济合理又能实现预期的功能。

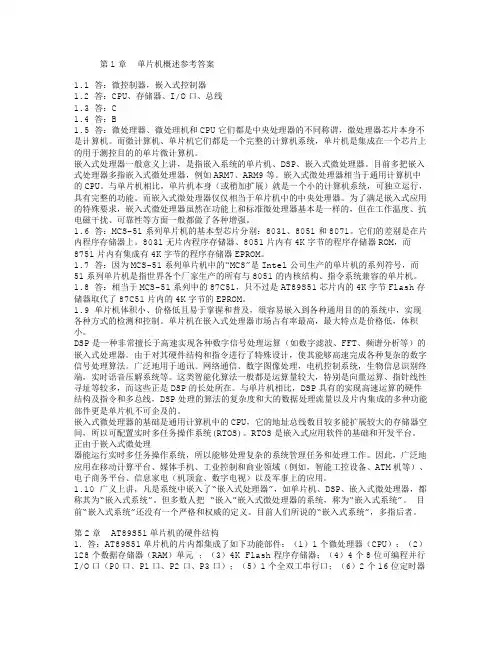

第1章 单片机概述参考答案

1.1 答：微控制器，嵌入式控制器

1.2 答：CPU、存储器、I/O口、总线

1.3 答：C

1.4 答：B

1.5 答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。嵌入式微处理器相当于通用计算机中的CPU。与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。而嵌入式微处理器仅仅相当于单片机中的中央处理器。为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。

1.6 答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。它们的差别是在片内程序存储器上。8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K字节的程序存储器EPROM。

1.7 答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

1.8 答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。

1.9 单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。

DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。广泛地用于通讯、网络通信、数字图像处理，电机控制系统，生物信息识别终端，实时语音压解系统等。这类智能化算法一般都是运算量较大，特别是向量运算、指针线性寻址等较多，而这些正是DSP的长处所在。与单片机相比，DSP具有的实现高速运算的硬件结构及指令和多总线，DSP处理的算法的复杂度和大的数据处理流量以及片内集成的多种功能部件更是单片机不可企及的。

网络教育学院

《单片机原理及应用》大作业

题 目：

基于51单片机的电子时钟设计

学习中心： 贵 州 遵 义 奥 鹏

层 次： 专 升 本

专 业： 电气工程及其自动化

年 级： 2013年 03月 春 季

学 号： 131288309343

学生姓名： 唐 克 勇

基于51单片机的电子时钟设计

摘 要：本文介绍了基于51单片机的电子时钟的设计，从硬件和软件两个方面给出了具体实现过程。该时钟的设计采用功能分块的思想方法，将硬件电路划分为开关电路，显示驱动电路和数码管电路等若干独立模块，而软件的实现则由闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等组成。文中给出了各个模块的电路图，并用Proteus的ISIS软件对电子时钟系统的各个功能进行了仿真，并给出了相应的仿真结果图像。

关键词：单片机；电子时钟；键盘控制

一， 引言

1957年,Ventura发明了世界上第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。现代的电子时钟是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时小时清零。从而达到计时的功能，是人民日常生活补课缺少的工具。现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。

一 选择题

（ n ）1．MCS—51单片机是高档16位单片机。

（ y ）2．MCS—51的产品8051与8031的区别是：8031片内无ROM。

（n ）3．单片机的CPU从功能上可分为运算器和存贮器。

（ y ）4．MCS-51的指令寄存器是一个8位寄存器，用于暂存待执行指令，等待译码。

（ n ）5．MCS—51的指令寄存器是对指令寄存器中的指令进行译码，将指令转变为执行此指令所需要的电信号。

（ y ）6．8051的累加器ACC是一个8位的寄存器，简称为A，用来存一个操作数或中间结果。

（ y ）7．8051的程序状态字寄存器PSW是一个8位的专用寄存器，用于存程序运行中的各种状态信息。

（ n ）8．MCS—51的程序存贮器用于存放运算中间结果。

（ y ）9．MCS—51的数据存贮器在物理上和逻辑上都分为两个地址空间：一个是片内的256字节的RAM，另一个是片外最大可扩充64K字节的RAM。

（ y ）10．单片机的复位有上电自动复位和按钮手动复位两种，当单片机运行出错或进入死循环时，可按复位键重新启动。

（ n ）11．CPU的时钟周期为振荡器频率的倒数。

（n ）12．单片机的一个机器周期是指完成某一个规定操作所需的时间，一般情况下，一个机器周期等于一个时钟周期组成。

（ y ）13．单片机的指令周期是执行一条指令所需要的时间。一般由若干个机器周期组成。

（ n ）14．单片机系统扩展时使用的锁存器，是用于锁存高8位地址。

（ n ）15．MCS—51单片机上电复位后，片内数据存储器的内容均为00H。

（y ）16．当8051单片机的晶振频率为12MHZ时，ALE地址锁存信号端的输出频率为2MHZ的方脉冲。
