冷湾薄壁型钢结构技术规范

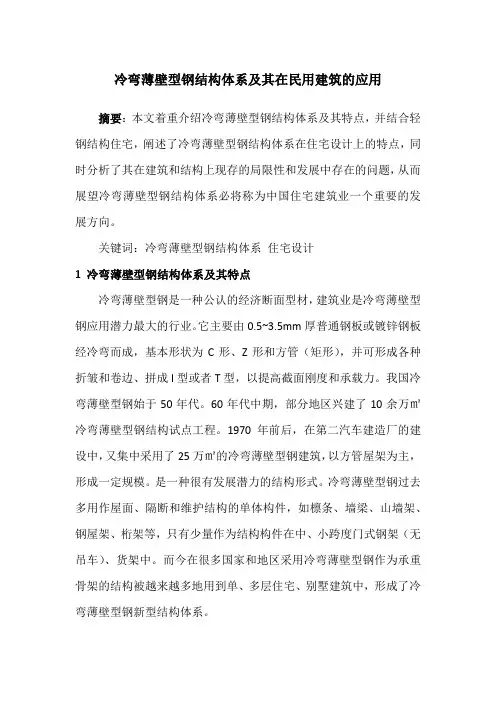

冷弯薄壁型钢结构体系及其在民用建筑的应用

摘要：本文着重介绍冷弯薄壁型钢结构体系及其特点，并结合轻钢结构住宅，阐述了冷弯薄壁型钢结构体系在住宅设计上的特点，同时分析了其在建筑和结构上现存的局限性和发展中存在的问题，从而展望冷弯薄壁型钢结构体系必将称为中国住宅建筑业一个重要的发展方向。

关键词：冷弯薄壁型钢结构体系 住宅设计

1 冷弯薄壁型钢结构体系及其特点

冷弯薄壁型钢是一种公认的经济断面型材，建筑业是冷弯薄壁型钢应用潜力最大的行业。它主要由0.5~3.5mm厚普通钢板或镀锌钢板经冷弯而成，基本形状为C形、Z形和方管（矩形），并可形成各种折皱和卷边、拼成I型或者T型，以提高截面刚度和承载力。我国冷弯薄壁型钢始于50年代。60年代中期，部分地区兴建了10余万㎡冷弯薄壁型钢结构试点工程。1970年前后，在第二汽车建造厂的建设中，又集中采用了25万㎡的冷弯薄壁型钢建筑，以方管屋架为主，形成一定规模。是一种很有发展潜力的结构形式。冷弯薄壁型钢过去多用作屋面、隔断和维护结构的单体构件，如檩条、墙梁、山墙架、钢屋架、桁架等，只有少量作为结构构件在中、小跨度门式钢架（无吊车）、货架中。而今在很多国家和地区采用冷弯薄壁型钢作为承重骨架的结构被越来越多地用到单、多层住宅、别墅建筑中，形成了冷弯薄壁型钢新型结构体系。 冷弯薄壁型钢结构体系作为轻型钢结构形式的一种，具有维护结构自重轻，恒荷载轻;承重结构截面小，构件自重轻；标准化、自动化、机械化快速制作安装，劳动强度轻；新结构体系，用钢量轻；大、中、小跨度，单、多层，工业、民用，建筑造形轻的现代概念。其结构特点是可现场干作业、全螺栓拼装，同时安装简便，搬运重量轻、仅需小型起重设备。但是其连接设计复杂，防腐问题突出，大截面型刚加工困难。

2冷弯薄壁型钢结构在住宅中的应用

世界各地的住宅建筑体系因各地不同的建材文化、传统而异。历史上，住宅建筑体系的发展源于人们对住宅的功能好质量而不断提出的高要求。今天，住宅设计体系反映了各国的生活方式、社会认同感，同时还反映了各人的不同个性。

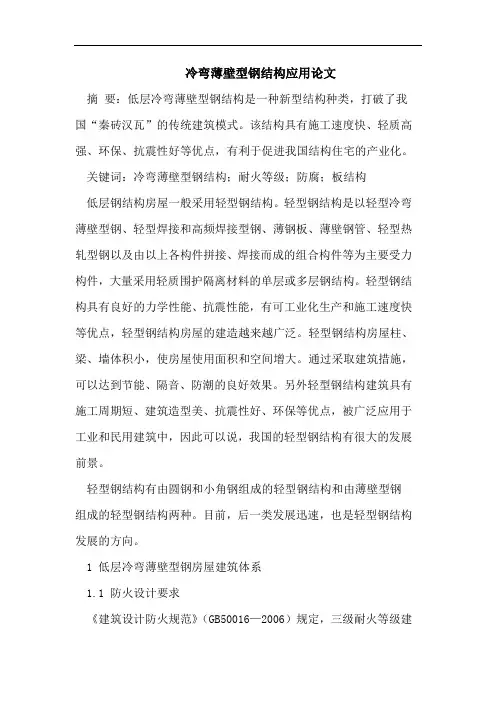

冷弯薄壁型钢结构应用论文

摘 要：低层冷弯薄壁型钢结构是一种新型结构种类，打破了我国“秦砖汉瓦”的传统建筑模式。该结构具有施工速度快、轻质高强、环保、抗震性好等优点，有利于促进我国结构住宅的产业化。

关键词：冷弯薄壁型钢结构；耐火等级；防腐；板结构

低层钢结构房屋一般采用轻型钢结构。轻型钢结构是以轻型冷弯薄壁型钢、轻型焊接和高频焊接型钢、薄钢板、薄壁钢管、轻型热轧型钢以及由以上各构件拼接、焊接而成的组合构件等为主要受力构件，大量采用轻质围护隔离材料的单层或多层钢结构。轻型钢结构具有良好的力学性能、抗震性能，有可工业化生产和施工速度快等优点，轻型钢结构房屋的建造越来越广泛。轻型钢结构房屋柱、梁、墙体积小，使房屋使用面积和空间增大。通过采取建筑措施，可以达到节能、隔音、防潮的良好效果。另外轻型钢结构建筑具有施工周期短、建筑造型美、抗震性好、环保等优点，被广泛应用于工业和民用建筑中，因此可以说，我国的轻型钢结构有很大的发展前景。

轻型钢结构有由圆钢和小角钢组成的轻型钢结构和由薄壁型钢组成的轻型钢结构两种。目前，后一类发展迅速，也是轻型钢结构发展的方向。

1 低层冷弯薄壁型钢房屋建筑体系

1.1 防火设计要求

《建筑设计防火规范》（GB50016—2006）规定，三级耐火等级建

筑最多允许层数为5层，四级耐火等级建筑最多允许层数为2层。按照冷弯薄壁型钢房屋建筑结构构件的燃烧性能和耐火极限，将其层数限制在3层及3层以下，同时考虑到这类建筑的层高，所以对建筑高度也作了相应限制，即行业标准《低层冷弯薄壁型钢房屋建筑技术规程》（JGJ227—2011）中1.0.2条规定：主要承重构件为冷弯薄壁型钢柱、梁、屋架的低层房屋指层数应不大于3层，檐口高度应不大于12 m的房屋。

防火设计建筑的耐火等级、防火间距、安全疏散、消防设施等按《建筑设计防火规范》（GB50016—2006）有关规定设计，其他防火措施按《低层冷弯薄壁型钢房屋建筑技术规范》设计，可以满足建筑防火的要求。

装配式冷弯薄壁型钢混凝土结构技术标准

一、前言

装配式冷弯薄壁型钢混凝土结构技术标准是为了规范冷弯薄壁型钢混凝土结构的设计、制造、安装、验收等各个环节，确保其质量和安全性，促进该技术的发展和应用而制定的。

二、术语和定义

1. 冷弯薄壁型钢：指在常温下采用冷弯工艺加工成各种形状的薄壁型钢，包括冷弯C型钢、冷弯Z型钢、轻型钢龙骨等。

2. 混凝土：指由水泥、砂、石、水等材料按一定比例拌合制成的人造石材。

3. 装配式：指在工厂或现场通过组装完成的建筑结构，其构件可以是钢材、混凝土预制构件、木材等。

4. 框架结构：由冷弯薄壁型钢构成的结构体系，包括单层框架结构、双层框架结构等。

5. 砌体结构：由冷弯薄壁型钢和混凝土构成的结构体系，包括内砌结构、外砌结构等。

6. 翼缘加筋：指在冷弯薄壁型钢的翼缘部位加装钢板或钢带，以增加其承载能力。

7. 拉杆：指在框架结构中，由冷弯薄壁型钢构成的竖向构件，承担框架结构的纵向荷载。

8. 端部加强：指在冷弯薄壁型钢构件的端部加装钢板或钢带，以增加其承载能力。

三、设计规范

1. 设计原则

（1）冷弯薄壁型钢混凝土结构的设计应符合《建筑结构设计规范》等有关规范的要求。

（2）设计应根据实际情况确定分项荷载、工作环境、结构形式、构件材料等。

（3）设计应考虑冷弯薄壁型钢的弯曲能力和承载能力，采取合理的构造措施，确保结构的安全性和稳定性。

2. 框架结构设计

（1）单层框架结构的设计应符合GB50017-2003《钢结构设计规范》等有关规范的要求。

（2）双层框架结构的设计应符合GB50018-2002《建筑结构荷载规范》等有关规范的要求。

（3）拉杆的设计应符合GB50018-2002《建筑结构荷载规范》等有关规范的要求，其截面尺寸应满足承载能力要求。

（4）翼缘加筋和端部加强的设计应满足承载能力和稳定性要求，其截面尺寸应满足强度要求。

3. 砌体结构设计

（1）内砌结构的设计应符合GB50016-2014《建筑结构荷载规范》等有关规范的要求。

冷弯薄壁型钢结构技术设计规范方案

冷弯薄壁型钢结构是一种以冷弯工艺加工形成的轻型钢结构，具有重量轻、成本低、施工快等优点，广泛应用于建筑、汽车、航空航天等领域。为了保证冷弯薄壁型钢结构的设计和施工质量，需要制定相应的技术设计规范方案。

一、设计原则：

1.技术可行性原则：冷弯薄壁型钢结构的设计和施工应保证其技术可行性，即结构设计必须满足强度、刚度、稳定性等设计要求，同时结构施工必须符合冷弯工艺的工艺要求。

2.经济性原则：冷弯薄壁型钢结构的设计应以经济性为原则，选择合理的钢材规格和截面形式，尽量减少材料浪费，降低成本。

3.安全性原则：冷弯薄壁型钢结构设计应保证其在使用过程中的安全可靠性，包括防火、防震、防腐蚀等方面。

二、材料选用：

1.钢材规格：选择合适的冷弯薄壁钢材规格，要考虑结构所受力的大小和方向，同时满足抗弯、抗压等强度要求。

2.钢材质量：冷弯薄壁型钢结构所用钢材应满足国家标准要求，具有良好的力学性能、焊接性能和耐腐蚀性能。

三、结构设计：

1.截面设计：冷弯薄壁型钢结构的截面应满足构件在使用过程中的强度和稳定性要求，可以根据施工工艺的不同，选择合适的截面形状，如C型、Z型、T型等。 2.连接设计：冷弯薄壁型钢结构的连接方式应满足结构的刚性和可靠性要求，可采用螺栓连接、焊接连接等方式。

3.荷载计算：根据结构的使用要求和荷载标准，对结构进行荷载计算，确保结构在使用过程中能够承受正常工作荷载和极限荷载。

四、施工工艺：

1.冷弯工艺：冷弯薄壁型钢结构的冷弯工艺是制定技术设计规范方案的关键，应根据结构的几何形状和尺寸要求，选择合适的冷弯设备和工艺参数，确保结构的成型质量。

2.焊接工艺：冷弯薄壁型钢结构的焊接工艺应符合国家标准和相关规范要求，确保焊缝的质量和连接的可靠性。

3.表面处理：冷弯薄壁型钢结构的表面处理应包括除锈处理和防腐处理，确保结构在使用过程中不受到腐蚀和氧化。

以上是冷弯薄壁型钢结构技术设计规范方案的主要内容，根据具体的工程要求和实际情况，还可以对其他方面进行详细设计和规范，以保证冷弯薄壁型钢结构的设计和施工质量。
