变电站母差保护分列压板投退时机的分析
摘要：详细分析继电保护“六统一”标准实行前后，母差保护分列压板的投退操作对母差保护的影响，提出两种类型母差保护的不同投退操作方案。 结合与备自投或负荷转供装置配合的分析，确定了备母联方式下分列压板应处的状态。 提高了母差保护运行的可靠性，为变电站日常倒闸操作和工作现场安全措施布置提供借鉴。
关键词：母差保护；分列压板；制动系数
1
0.引言
变电站内，母线故障是电力系统最严重故障之一，一旦出现母线故障，连接在故障母线上的所有设备必须及时切除。由于母线上连接的设备很多，如不能及时切除，将会进一步扩大停电范围。枢纽变电站的母线故障若不能及时切除，还有可能引发电力系统稳定破坏的事故，严重时会造成电力系统瓦解。因此配置性能完善的母差保护，对保证整个区域电网的安全具有决定性的意义。现场运行人员对其中的跳闸出口、失灵起动压板、远跳压板、母差及失灵功能投入压板、互联压板的作用及操作都比较清楚，但对分列压板的认识都存在一定的误区。
1.准确判别母线运行状态的重要性
220KV母线常用的双母线接线方式，以此为例阐述母差保护相关的动作原理，其余诸如单线分段、双母单分段、双母双分段等接线方式可以参考。 母差保护大差比率差动元件作为母线区内区外故障的判别元件，小差比率差动元件作为故障母线的选择元件。为保证其动作的可靠性，母差保护多采用复式比率差动判据，其动作表达式为（1-1）
公式（1-1）
式中：Id为差电流；Ir为和电流；Idset为差流门槛定值；Kr为比率制动系数。
为防止母线分列运行，弱电源侧母线发生故障时，大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数Kr设置高低两个定值。母线并列运行以及投单母线或隔离开关双跨时，大差比率差动元件采用比率制动系数高值，而当母线分列运行时，自动转用比率制动系数低值。
智能变电站检修压板投退对保护的影响
发表时间：2020-09-22T09:06:07.381Z 来源：《河南电力》2020年4期 作者： 杨宇超[导读] 在电网运行方式发生变化时，往往涉及到压板的投退，检修压板投退关系到继电保护设备的动作情况，对智能变电站的安全运行至关重要，本文主要介绍了智能变电站检修压板的作用及其投退对保护的影响。
（国网青海省电力公司检修公司 青海西宁 810003）
摘要：随着科学技术与低碳经济的迅速发展，智能变电站成为了当今世界电力系统发展的新方向，是促进可再生能源发展，实现低碳经济的核心。智能变电站采用虚端子代替电缆接线，使用软压板代替硬压板。在电网运行方式发生变化时，往往涉及到压板的投退，检修压板投退关系到继电保护设备的动作情况，对智能变电站的安全运行至关重要，本文主要介绍了智能变电站检修压板的作用及其投退对保护的影响。
关键词：智能变电站；检修压板；保护装置
引言
长期以来，继电保护系统作为保障电力设备安全和防止大面积停电的重要技术手段，在电网安全稳定运行中发挥了重要作用。智能变电站相关新技术的大量应用，改变了常规变电站信息交互方式，对继电保护的运维和管理提出了新的要求。保护压板存在于继电保护的二次回路，是保护装置联系外部接线的桥梁和纽带，关系到保护功能和动作出口的正确性。近年来，发生了多起因智能变电站压板误操作导致的电网事件，暴露出现场运维人员对智能站保护技术掌握不足，不清楚压板的功能和判别机制，针对这一问题，本文重点介绍智能变电站检修压板的作用及其投退对保护的影响。
1 智能变电站检修压板的功能
常规变电站保护装置正常运行时检修压板不应投入，检修工作中投入检修压板，此时信号不上传后台，保护装置不录波，不保存报告，可防止保护装置校验时大量的动作信息干扰运维人员的监盘，但检修压板的投入不影响该装置的保护功能，即保护装置动作后可正常出口跳合闸同时显示动作信息。智能变电站的检修压板与常规变电站的有所不同，智能变电站的保护装置、合并单元和智能终端均设有检修硬压板，该压板投入后表示装置为检修状态，装置发出的SV和GOOSE报文均会带有检修品质标识，下一级设备将接收的报文与本装置检修压板状态进行一致性比较判断，如果两侧装置检修状态一致，则对此报文做有效处理，不一致做无效处理；装置处于正常运行状态时，该压板应退出。所以，智能变电站中正常运行的设备不能投入检修压板，检修的设备应投入检修压板，否则会对正常运行的设备造成影响。

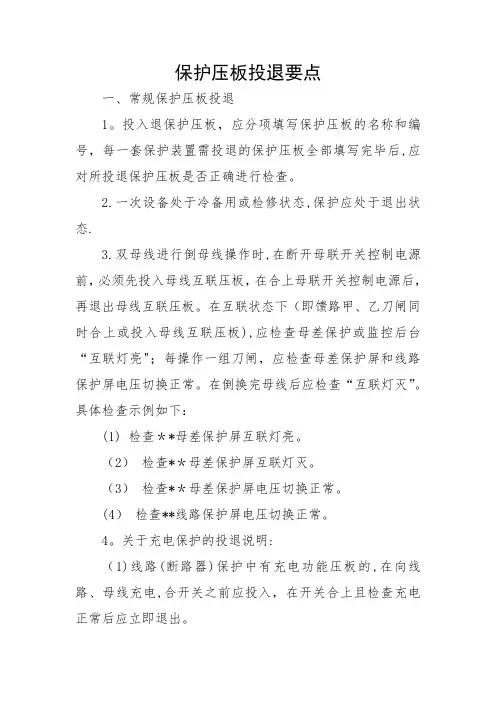

保护压板投退要点
一、常规保护压板投退
1。投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后,应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态,保护应处于退出状态.
3.双母线进行倒母线操作时,在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板),应检查母差保护或监控后台“互联灯亮"；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。在倒换完母线后应检查“互联灯灭”。具体检查示例如下：
(1) 检查＊*母差保护屏互联灯亮。
（2） 检查*＊母差保护屏互联灯灭。
（3） 检查*＊母差保护屏电压切换正常。
(4） 检查**线路保护屏电压切换正常。
4。关于充电保护的投退说明:
（1)线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入，在开关合上且检查充电正常后应立即退出。 (2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压.
(3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4)向主变（高抗）充电时,各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段)开关向另一组母线充电，或用主变中(低)压侧向母线充电时,应投入充电保护压板，充电正常后,应立即退出。具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线,合环操作的开关充电保护不投。
5。 关于线路保护的投退说明：
(1)对于3/2接线和角形接线方式线路的高频保护,在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即:在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。

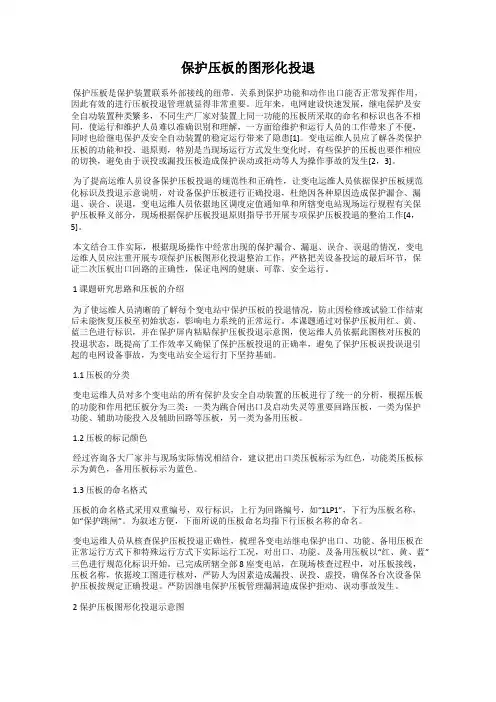

保护压板的图形化投退
保护压板是保护装置联系外部接线的纽带，关系到保护功能和动作出口能否正常发挥作用，因此有效的进行压板投退管理就显得非常重要。近年来，电网建设快速发展，继电保护及安全自动装置种类繁多，不同生产厂家对装置上同一功能的压板所采取的命名和标识也各不相同，使运行和维护人员难以准确识别和理解，一方面给维护和运行人员的工作带来了不便，同时也给继电保护及安全自动装置的稳定运行带来了隐患[1]。变电运维人员应了解各类保护压板的功能和投、退原则，特别是当现场运行方式发生变化时，有些保护的压板也要作相应的切换，避免由于误投或漏投压板造成保护误动或拒动等人为操作事故的发生[2，3]。
为了提高运维人员设备保护压板投退的规范性和正确性，让变电运维人员依据保护压板规范化标识及投退示意说明，对设备保护压板进行正确投退，杜绝因各种原因造成保护漏合、漏退、误合、误退，变电运维人员依据地区调度定值通知单和所辖变电站现场运行规程有关保护压板释义部分，现场根据保护压板投退原则指导书开展专项保护压板投退的整治工作[4，5]。
本文结合工作实际，根据现场操作中经常出现的保护漏合、漏退、误合、误退的情况，变电运维人员应注重开展专项保护压板图形化投退整治工作，严格把关设备投运的最后环节，保证二次压板出口回路的正确性，保证电网的健康、可靠、安全运行。
1 课题研究思路和压板的介绍
为了使运维人员清晰的了解每个变电站中保护压板的投退情况，防止因检修或试验工作结束后未能恢复压板至初始状态，影响电力系统的正常运行。本课题通过对保护压板用红、黄、蓝三色进行标识，并在保护屏内粘贴保护压板投退示意图，使运维人员依据此图核对压板的投退状态，既提高了工作效率又确保了保护压板投退的正确率，避免了保护压板误投误退引起的电网设备事故，为变电站安全运行打下坚持基础。

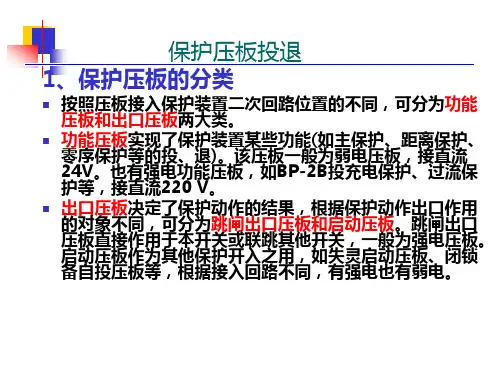

1.1 压板的分类
变电运维人员对多个变电站的所有保护及安全自动装置的压板进行了统一的分析，根据压板的功能和作用把压板分为三类：一类为跳合闸出口及启动失灵等重要回路压板，一类为保护功能、辅助功能投入及辅助回路等压板，另一类为备用压板。
