灌浆总结报告

1

报告编写：

审 核：

批 准：

2 南阳市卧龙区打磨石岩除险加固工程

大坝充填灌浆试验报告

1 工程概况

1.1 概述

打磨石岩水库坝址位于南阳市西北35km处卧龙区安皋镇太清观村潦河东支上，属长江流域唐白河水系，是一座以防洪、灌溉为主，兼顾水产养殖等综合利用的中型水利枢纽工程。水库控制流域面积52km2，坝址以上主干流长14.75km，河道平均比降1/161，最大坝高28米，灌浆段坝高最大24米，大坝坝体填筑材料以含少量砾粉质粘土为主，其次为重粉质壤土。水库下游有安皋、王村、潦河等乡镇，居民12万人，8万多亩耕地及南水北调中线工程、宁西铁路、焦枝铁路、岭南高速公路、312国道、龙升工业园区等重要设施，防洪任务十分繁重。

1.2 目的与任务

了解灌浆设计孔间的合理性，提出合理的灌浆压力，泥浆物理性质，一次吃浆量，提出每孔灌浆次数、间隔时间和工期以及观测项目积累资料，为灌浆设计、施工提供基础资料。

1.3 工作量

充填式灌浆试验选取有代表性地段一处，位于桩号0+063—0+072处，共布置灌浆试验孔10个，进尺48.5m，检查孔2个，进尺9.8m，土料试验6组，泥浆试验15组，布观测桩6个，工作基点2个详见灌浆试验孔平面布置图。

2 灌浆孔的设计及试验孔的布置

2.1 灌浆孔的设计

（1）充填灌浆处理范围及灌浆孔布置

大坝桩号0+015—0+115、0+437—0+521段进行坝体充填灌浆，在坝顶沿坝轴线上下游各1.0m处布设一排灌浆孔。

（2） 灌浆孔布置及分序

坝体充填灌浆沿坝轴线上下各1m布孔，终孔间距2.0m，采用三序施工，一序孔间距8.0m，二序孔间隔8.0m，三序孔间隔4.0m.。

（3）检查孔布置

为保证灌浆质量，设置一定数量的检查孔。检查孔的孔数，按规范要求不少于5%，充填灌浆检查孔根据灌浆时坝体吃浆量情况选择检查孔位置。

禄劝县稗子田坝塘除险加固工程

大坝帷幕灌浆生产性试验

总

结

报

告

云南恩途建设有限公司

禄劝县稗子田坝塘项目部

二0一五年五月

目 录

一、 灌浆试验的目的任务

二、 完成工程量

三、 灌浆试验的施工

四、施工工艺

（一） 灌浆材料及制浆

表1配制纯水泥浆液材料用量表

表2水泥粘土1：3浆液材料用量表

（二） 浆液稠度的使用及变化原则

（三） 灌浆压力的确定及其控制和使用

（四） 灌浆结束标准和封孔方法

（五） 特殊情况的技术处理

五、帷幕灌浆试验施工质量监控及评述

六、各试验灌浆孔成果一览表（附后）

七、结论与建议

一、试验的目的及任务

（一）试验目的

1、论证该坝坝基的可灌性及其灌浆效果。

2、根据灌浆工程施工图纸的要求或按业主指导选定试验孔布置方式、孔深、孔距、灌浆压力等试验参数。

3、通过试验择优录取选定适合于本工程基础灌浆技术参数、灌浆工艺，确定合理的施工方法，施工程序和施工工艺，选择适宜的灌浆材料和最优的浆液水灰比，为进一步调整、完善灌浆设计提供可靠依据。

（二）试验任务

指定生产性灌浆试验区选在大坝9#（0+012）、17#（0+024）、25#（0+036）、33#（0+048）、45#（0+066），试验孔共计5个，钻孔进尺72.2m，其中灌浆长度67.9m，非灌段长度4.3m。

二、完成工程量

我公司于2015年5月1日进场准备，2015年5月4日开钻至5月12日完成试验孔5个，钻孔进尺 72.2m，灌浆段总长度 67.9m，灌浆段数14段。其中，注水试验段数8段，压水试验段数6段。

三 、灌浆试验的施工

（一）、试验孔的布置

试验孔按单孔的形成布置，共布设5个孔（ 9#、17#、25#、

33#、45#）。试验区孔距为1.5m，试验孔深一般按设计深度终孔，是否加深根据末段灌前压水试验q值由监理、质检、业主决定实施。

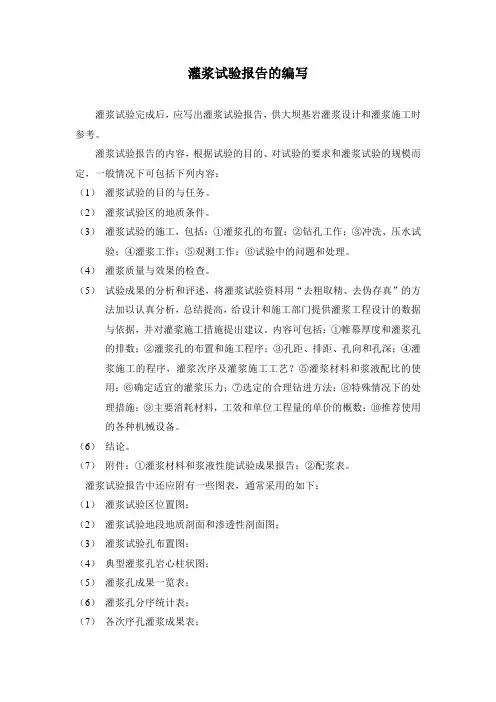

灌浆试验报告的编写

灌浆试验完成后，应写出灌浆试验报告，供大坝基岩灌浆设计和灌浆施工时参考。

灌浆试验报告的内容，根据试验的目的、对试验的要求和灌浆试验的规模而定，一般情况下可包括下列内容：

（1） 灌浆试验的目的与任务。

（2） 灌浆试验区的地质条件。

（3） 灌浆试验的施工，包括：①灌浆孔的布置；②钻孔工作；③冲洗、压水试验；④灌浆工作；⑤观测工作；⑥试验中的问题和处理。

（4） 灌浆质量与效果的检查。

（5） 试验成果的分析和评述，将灌浆试验资料用“去粗取精、去伪存真”的方法加以认真分析，总结提高，给设计和施工部门提供灌浆工程设计的数据与依据，并对灌浆施工措施提出建议。内容可包括：①帷幕厚度和灌浆孔的排数；②灌浆孔的布置和施工程序；③孔距、排距、孔向和孔深；④灌浆施工的程序，灌浆次序及灌浆施工工艺？⑤灌浆材料和浆液配比的使用；⑥确定适宜的灌浆压力；⑦选定的合理钻进方法；⑧特殊情况下的处理措施；⑨主要消耗材料，工效和单位工程量的单价的概数；⑩推荐使用的各种机械设备。

（6） 结论。

（7） 附件：①灌浆材料和浆液性能试验成果报告；②配浆表。

灌浆试验报告中还应附有一些图表，通常采用的如下：

（1） 灌浆试验区位置图；

（2） 灌浆试验地段地质剖面和渗透性剖面图；

（3） 灌浆试验孔布置图；

（4） 典型灌浆孔岩心柱状图；

（5） 灌浆孔成果一览表；

（6） 灌浆孔分序统计表；

（7） 各次序孔灌浆成果表； （8） 灌浆试验完成工程量表；

（9） 灌浆综合剖面图；

（10）各次序孔的透水率频率曲线及频率累计曲线图；

（11）各次序孔的单位注入量频率曲线及频率累计曲线图；

（12）单位注入量与透水率关系图；

（13）钻孔测斜成果图；

（14）灌浆前后岩石弹性波速和弹性量的变化图及资料统计表；

（15）检查孔压水试验和灌浆成果表；

（16）其他一些必要的图表和照片。

分部工程名称：灌浆工程

中国水电建设集团十五工程局有限公司

纳子峡水电站项目部

2013年9月30日纳子峡水电站工程

分部工程验收施工管理报告

批 准：

审 核：

校 核：

编 写：

目 录

灌浆工程分部验收施工管理报告

1.工程概况

工程简介

引水洞全长，其中上平洞长，进口段为6×6m方变圆渐变段，变径后洞子直径6m。竖井段及上弯段、下弯段总长度为。下平段长度，混凝土衬砌段，钢衬段长度。出口压力钢管明段长度。进水口位置处自然边坡21～75°，自然边坡稳定。表面为第四系崩坡积块石碎石土，约3～5m，结构松散，无胶结。基础为黑云母石英片岩夹花岗片麻岩，无强风化岩体，弱风化岩体厚8～12m，岩体破碎，节理裂隙发育，结构面互相切割，特别是顺坡向裂隙的发育，对边坡岩体的稳定性影响较大。

上平段、上下弯段、下平段及压力钢管埋管段进行回填灌浆，灌浆范围为顶拱120°，灌浆孔呈梅花形布设，灌浆孔深入基岩10cm，间排距3m，灌浆压力。上平段、上下弯段及竖井段和下平段进行固结灌浆，灌浆孔深4m，全断面间排距3m，电洞：0+～0+灌浆压力，电洞：0+～0+灌浆压力。压力钢管埋管段及明管段进行接触灌浆，灌浆范围为底拱90°，灌浆压力为。

引水洞洞身段洞顶埋深36～68m，隧洞通过岩性为黑云母石英片岩夹花岗片麻岩。具体地质情况见表1-1所示：

表1-1 引水洞围岩类别特性表

勘测阶段围岩类别 施工阶段围岩类别

序号 桩 号 类别 长度(m) 序号 桩 号 类别 长度(m)

1 0+20-0+32 V 12 1 0+21-0+32 V 12

2 0+32-0+ IV 2 0+32-0+100 IV 68

3 0++ III 130 3 0+100-0+126 III 26

4 0++ IV 40 4 0+126-0+170 IV 44

5 0++ III 135 5 0+170-0+190 III 20
