黄浦区2016学年度第一学期九年级期理化试卷1(满分150分，考试时间100分钟) (满分90分) 2017.11、首先用实验测定大气压强值的科学家是（）A.托里拆利B.阿基米德C.帕斯卡D.牛顿2、滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A.材料B.长度C.粗细D. 温度3、铁轨铺设在枕木上是为了（）A.减小压力B.增大压力C.减小压强D.增大压强。
4、冰熔化成水后，不变的物理量是（）A.质量B.密度C.比热D.体积5、下列用电器额定功率最大的是（）A.电视机B.手电筒C.电饭锅D.电冰箱6、实心均匀正方体静止在水平面上。
若在其右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（）A.一个B.二个C.三个D.四个7、在图2中，重为G的金属块A静止在水面下，弹簧测力计的示数为F.当剪断连接金属块与测力计的细线时，金属块所受合力的大小（）A.大于GB.等于GC.大于FD.等于F8、在图3所示的电路中，将电压表V正确连入电路，闭合电键S，电路正常工作。
若将滑动变阻器R1的滑片P从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（）A.电压表V并联在R1两端，滑片P由a端向b端移动B.电压表V并联在R1两端，滑片P由b端向a端移动C.电压表V并联在R2两瑞，滑片P由a端向b端移动D.电压表v并联在R2两瑞，滑片P由b端向a端移动二、填空题（共26分）9、家庭电路中，电视机与电灯是 的（选填“串联”或“并联”），电灯工作时，消耗的是 能，耗电量用 表测量。
10、物理知识在生产和生活中有着广泛的应用。
在图4(a)中，根据饮料瓶上所标的容积。
利用 知识开可估算饮料的质量；打开瓶盖，用吸管吸取饮料利用的是 的知识。
在图(b)中,牲畜自动饮水机右侧水位较低，左侧水会自动补入，利用的是 的知识。
(均填写物理概念或装置的名称)11、科学家 通过实验发现了电流与电压的关系。

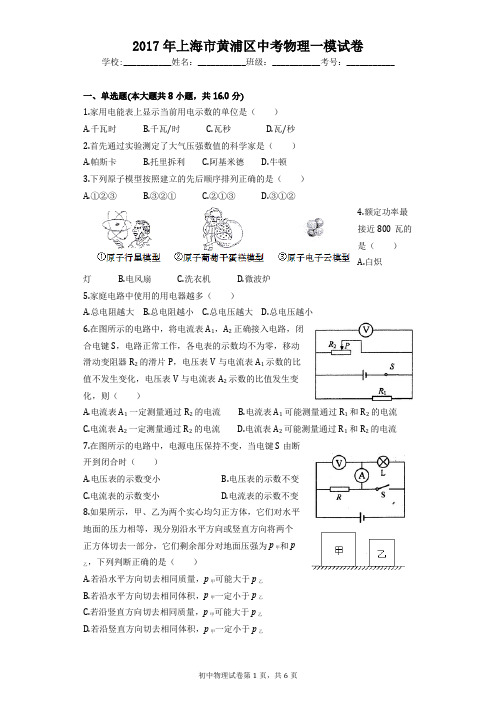

2017年上海市黄浦区中考物理一模试卷学校:___________姓名：___________班级：___________考号：___________一、单选题(本大题共8小题，共16.0分)1.家用电能表上显示当前用电示数的单位是（）A.千瓦时B.千瓦/时C.瓦秒D.瓦/秒2.首先通过实验测定了大气压强数值的科学家是（）A.帕斯卡B.托里拆利C.阿基米德D.牛顿3.下列原子模型按照建立的先后顺序排列正确的是（）A.①②③B.③②①C.②①③D.③①②4.额定功率最接近800瓦的是（）A.白炽灯 B.电风扇 C.洗衣机 D.微波炉5.家庭电路中使用的用电器越多（）A.总电阻越大B.总电阻越小C.总电压越大D.总电压越小6.在图所示的电路中，将电流表A1，A2正确接入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化，则（）A.电流表A1一定测量通过R2的电流B.电流表A1可能测量通过R1和R2的电流C.电流表A2一定测量通过R2的电流D.电流表A2可能测量通过R1和R2的电流7.在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A.电压表的示数变小B.电压表的示数不变C.电流表的示数变小D.电流表的示数不变8.如果所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等，现分别沿水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p甲和p乙，下列判断正确的是（）A.若沿水平方向切去相同质量，p甲可能大于p乙B.若沿水平方向切去相同体积，p甲一定小于p乙C.若沿竖直方向切去相同质量，p甲可能大于p乙D.若沿竖直方向切去相同体积，p甲一定小于p乙二、填空题(本大题共8小题，共26.0分)9.用电器与控制它的电键是______ 的（选填“串联”或“并联”），它工作时将电能转化为______ 能，其所消耗的电能是远方的发电站通过______ 输电线输送至用电区的（选填“高压”或“低压”）．10.生活和生产中的很多物品都运用了物理学的知识，在图a中，金属锥的头部尖细锋利，是为了能产生很大的______ ；在图b中，“乳牛自动喂水器”利用的是______ 原理．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其______ 极小．11.原子中不带电的粒子是______ ．在太阳系中，地球是______ 星，宇航员在太空中通过______ 把信息传输到地面指挥中心（选填“无线电波”或“声波”）．12.某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为______ 焦，通过它的电流为______ 安．当该导体两端电压变为12伏时，它的电阻为______ 欧．13.在图中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受到浮力的大小为______ 牛，方向______ ．当剪断连接金属块与测力计的细线时，金属块所受合力将______ 3牛（选填“大于”、“等于”或“小于”）．14.如图所示，置于水平地面上的实心均匀正方体甲、乙质量分别为2m和m，边长分别为2a和a．它们对地面的压强之比为______ ，实心均匀正方体丙、丁的密度和边长分别如表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，应将______ ．15.在图所示的电路中，电源电压保持不变，电阻R1，R2出现断路故障，闭合电键S后，①若三个电表中只有一个电表有示数，则有示数的电表是______ 表，故障是______ ．②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是______ 表，故障是______ ．（电表均选填符号）16.小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如图所示．①小明：如图一根据小明的实验现象，可验证：______ 周围存在磁场，且______ ．②小华：如图二指出小华的实验验证过程中的不足之处（写两条）：Ⅰ．______ Ⅱ．______ ．小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是______ ．三、作图题(本大题共1小题，共3.0分)17.根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题(本大题共5小题，共27.0分)18.在图中的○里填上适当的电表符号，使之成为并联电路图．19.小球浸入水中，排开水的体积为1×10-3米3，求：小球受到的浮力F浮．20.标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？21.在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I．最大22.如图所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上．①若甲的体积为1×10-3米3，密度为2×103千克/米3，求它的质量m．②若乙所受重力为G1，其中所装液体重为G2，求乙对水平面的压强p．③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面压强p甲与液体对乙底部压强p乙的比值及其对应h的取值范围．五、填空题(本大题共1小题，共4.0分)23.实验室中测量质量的仪器叫天平，将它放在水平桌面上，游码移到零刻度后，发现指针如图所示，此时应向______ 移动______ ，并通过观察指针是否对准分度盘的______ ，判断天平横梁是否在水平位置平衡．六、实验探究题(本大题共2小题，共8.0分)24.如图所示的实验过程，可验证______ 原理，其中“步骤B”的目的是：测出______ ，若图中弹簧测力计的四个示数值F1，F2，F3，F4满足关系式______ 时，则可以验证该原理．25.在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡标有“2V”字样，滑动变阻器标有“20Ω 1A”字样．①本实验的原理是______ ．②请用笔画线代替导线，将图中食物电路正确连接完整，要求：闭合电键S前，移动变阻器的滑片P至左端时，变阻器连入电路的阻值最大．______ ．③连接好电路，闭合电键，观察到灯泡L不发光，电压表示数为零，将电压表分别正确并联在AB，AC，AD两端，发现AB=U AC=0，U AD＞0，请判断，发生故障的是______ ．④排除故障后，继续实验，测定灯泡L的额定功率，当移动变阻器的滑片P时，眼睛应先观察______ 表的示数，然后读出另一个电表的示数．当灯泡L正常发光时，电流表的示数如图所示，则灯泡L的额定功率为______ 瓦，此时变阻器接入电路中的电阻为______ 欧．七、计算题(本大题共1小题，共16.0分)26.某小组同学研究盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），容器对水平桌面的压力增加量△F容和液体对容器底部的压力增加量△F液的大小关系，他们先后将质量m物和体积V物不同的物体放入盛有酒精的柱形容器中，并测得△F容和△F，相关数据见表一、表二．液①分析比较试验序号______ 中的相关数据及相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），△F容与V物无关．②分析比较表一或表二中m物和△F容的数据其相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），______ ．③请进一步分析比较表一、表二中的数据及相关条件，可得到的合理猜想是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），当______ 时，△F容和△F液的大小相等．请在表三中填入拟进行实验的数据及相关条件，以达到能结合表一、表二验证上述猜想．。
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
黄浦区2016学年度第一学期九年级期终调研测试理化试卷(满分150分，考试时间 100分钟) 2017.1物理部分 (满分90分)考生注意:1.本试卷物理部分含五个大题。
2.答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1、首先用实验测定大气压强值的科学家是 （ ）A.托里拆利B.阿基米德C.帕斯卡D.牛顿 2、滑动变阻器实现变阻是利用了改变接入电路中电阻线的 （ ） A.材料 B.长度 C.粗细 D. 温度 3、铁轨铺设在枕木上是为了（ ）A.减小压力B.增大压力C.减小压强D.增大压强。
4、冰熔化成水后，不变的物理量是（ ）A.质量B.密度C.比热D.体积 5、下列用电器额定功率最大的是（ ）A.电视机B.手电筒C.电饭锅D.电冰箱6、实心均匀正方体静止在水平面上。
若在其右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（ ） A.一个 B.二个 C.三个 D.四个7、在图2中，重为G 的金属块A 静止在水面下，弹簧测力计的示数为F.当剪断连接金属块与测力计的细线时，金属块所受合力的大小（） A.大于G B.等于GC.大于FD.等于F8、在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）A.电压表V 并联在两端，滑片P 由a 端向bB.电压表V 并联在两端，滑片P 由b 端向a 端移动R 2R 1a bp SAC.电压表V 并联在两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在两瑞，滑片P 由b 端向a 端移动二、填空题（共26分）请将结果填入答题纸的相应位置9、家庭电路中.电视机与电灯是_____的（选填“串联”或“并联”）;电灯工作时，消耗的是____能; 耗电量用______表测量.10、物理知识在生产和生活中有着广泛的应用。
2017年上海市黄浦区中考物理模拟试卷（1）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂．1．（2分）家用电能表上显示当前用电示数的单位是（）A．千瓦时B．千瓦/时 C．瓦秒D．瓦/秒2．（2分）首先通过实验测定了大气压强数值的科学家是（）A．帕斯卡B．托里拆利C．阿基米德D．牛顿3．（2分）下列原子模型按照建立的先后顺序排列正确的是（）A．①②③B．③②①C．②①③D．③①②4．（2分）额定功率最接近800瓦的是（）A．白炽灯B．电风扇C．洗衣机D．微波炉5．（2分）家庭电路中使用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小6．（2分）在图所示的电路中，将电流表A1，A2正确接入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V 与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化，则（）A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流7．（2分）在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变8．（2分）如果所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等，现分别沿水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p甲和p乙，下列判断正确的是（）A．若沿水平方向切去相同质量，p甲可能大于p乙B．若沿水平方向切去相同体积，p甲一定小于p乙C．若沿竖直方向切去相同质量，p甲可能大于p乙D．若沿竖直方向切去相同体积，p甲一定小于p乙二、填空题（满分26分）9．（3分）用电器与控制它的电键是的（选填“串联”或“并联”），它工作时将电能转化为能，其所消耗的电能是远方的发电站通过输电线输送至用电区的（选填“高压”或“低压”）．10．（3分）生活和生产中的很多物品都运用了物理学的知识，在图a中，金属锥的头部尖细锋利，是为了能产生很大的；在图b中，“乳牛自动喂水器”利用的是原理．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其极小．11．（3分）原子中不带电的粒子是．在太阳系中，地球是星，宇航员在太空中通过把信息传输到地面指挥中心（选填“无线电波”或“声波”）．12．（3分）某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为焦，通过它的电流为安．当该导体两端电压变为12伏时，它的电阻为欧．13．（3分）在图中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受到浮力的大小为牛，方向．当剪断连接金属块与测力计的细线时，金属块所受合力将3牛（选填“大于”、“等于”或“小于”）．14．（2分）如图所示，置于水平地面上的实心均匀正方体甲、乙质量分别为2m 和m，边长分别为2a和a．它们对地面的压强之比为，实心均匀正方体丙、丁的密度和边长分别如表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，应将．15．（4分）在图所示的电路中，电源电压保持不变，电阻R1，R2出现断路故障，闭合电键S后，①若三个电表中只有一个电表有示数，则有示数的电表是表，故障是．②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是表，故障是．（电表均选填符号）16．（5分）小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如图所示．①小明：如图一根据小明的实验现象，可验证：周围存在磁场，且．②小华：如图二指出小华的实验验证过程中的不足之处（写两条）：Ⅰ．Ⅱ．．小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是．三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔．17．（3分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18．（3分）在图中的○里填上适当的电表符号，使之成为并联电路图．四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．（4分）小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．20．（4分）标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？21．（8分）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变．化量△I最大22．（8分）如图所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上．①若甲的体积为1×10﹣3米3，密度为2×103千克/米3，求它的质量m．②若乙所受重力为G1，其中所装液体重为G2，求乙对水平面的压强p．③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面压强p甲的比值及其对应h的取值范围．与液体对乙底部压强p乙五、实验题（共18分）请根据要求在答题纸的相应位置作答．23．（4分）实验室中测量质量的仪器叫天平，将它放在水平桌面上，游码移到零刻度后，发现指针如图所示，此时应向移动，并通过观察指针是否对准分度盘的，判断天平横梁是否在水平位置平衡．24．（3分）如图所示的实验过程，可验证原理，其中“步骤B”的目的是：测出，若图中弹簧测力计的四个示数值F1，F2，F3，F4满足关系式时，则可以验证该原理．25．（5分）在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡标有“2V”字样，滑动变阻器标有“20Ω 1A”字样．①本实验的原理是．②请用笔画线代替导线，将图中食物电路正确连接完整，要求：闭合电键S前，移动变阻器的滑片P至左端时，变阻器连入电路的阻值最大．．③连接好电路，闭合电键，观察到灯泡L不发光，电压表示数为零，将电压表分别正确并联在AB，AC，AD两端，发现AB=U AC=0，U AD＞0，请判断，发生故障的是．④排除故障后，继续实验，测定灯泡L的额定功率，当移动变阻器的滑片P时，眼睛应先观察表的示数，然后读出另一个电表的示数．当灯泡L正常发光时，电流表的示数如图所示，则灯泡L的额定功率为瓦，此时变阻器接入电路中的电阻为欧．26．（16分）某小组同学研究盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），容器对水平桌面的压力增加量△F容和液体对容器底部的压力增加量△F液的大小关系，他们先后将质量m物和体积V物不同的物体放入盛有酒精的柱形容器中，并测得△F容和△F液，相关数据见表一、表二．①分析比较试验序号 中的相关数据及相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），△F 容与V 物无关． ②分析比较表一或表二中m 物和△F 容的数据其相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出）， ． ③请进一步分析比较表一、表二中的数据及相关条件，可得到的合理猜想是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），当 时，△F容和△F 液的大小相等．请在表三中填入拟进行实验的数据及相关条件，以达到能结合表一、表二验证上述猜想．2017年上海市黄浦区中考物理模拟试卷（1）参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂．1．（2分）家用电能表上显示当前用电示数的单位是（）A．千瓦时B．千瓦/时 C．瓦秒D．瓦/秒【解答】解：电能表是用来测量消耗电能多少的仪表，示数单位是kW•h，俗称“度”；故选A．2．（2分）首先通过实验测定了大气压强数值的科学家是（）A．帕斯卡B．托里拆利C．阿基米德D．牛顿【解答】解：A、帕斯卡发现了帕斯卡定律，研究了液体压强问题．不符合题意；B、历史上科学家托里拆利第一次测出了大气压值，为76cmHg．符合题意；C、阿基米德研究了物体受到的浮力与其排开液体重力的关系，得出了阿基米德原理．不符合题意；D、牛顿总结出来牛顿三定律、得出了万有引力定律．不符合题意．故选B．3．（2分）下列原子模型按照建立的先后顺序排列正确的是（）A．①②③B．③②①C．②①③D．③①②【解答】解：三种模型依次为②葡萄干蛋糕模型、①行星模型、③电子云模型，现在科学家普遍认为电子云模型能更好地解释我们观察到的有关电子的现象．故选C．4．（2分）额定功率最接近800瓦的是（）A．白炽灯B．电风扇C．洗衣机D．微波炉【解答】解：A、家庭用白炽灯大约40W左右，不符合题意；B、电风扇的额定功率约为60W左右，不符合题意；C、洗衣机的额定功率在400W左右，不符合题意；D、微波炉的额定功率约为800W，符合题意．故选D．5．（2分）家庭电路中使用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小【解答】解：因为家庭电路中各用电器是并联的，并且家庭电路电压为220V，因此家庭电路两端总电压不变；故CD错误；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故A错误，B正确．故选B．6．（2分）在图所示的电路中，将电流表A1，A2正确接入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V 与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化，则（）A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流【解答】解：A、电流表A1如果测量通过R2的电流，必须与R2串联，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化，电流表示数变化，的比值发生变化．不符合题意；B、电流表A1如果测量通过R1和R2的电流，必须串联在干路中，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化；定值电阻两端电压和阻值不变，通过的电流不变，但干路电流发生变化，电流表示数变化，的比值发生变化．不符合题意；C、D、电流表A2如果测量通过R2的电流，必须与R2串联，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化，电流表示数变化，的比值发生变化．电流表A2如果测量通过R1和R2的电流，必须串联在干路中，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化；定值电阻两端电压和阻值不变，通过的电流不变，但干路电流发生变化，电流表示数变化，的比值发生变化．选项C不符合题意，选项D符合题意．故选D．7．（2分）在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变【解答】解：当开关断开时，电阻和灯泡串联，电压表测量定值电阻两端电压，电流表测量总电流；当开关闭合时，电路中只有电阻，电流表和灯泡被短路，电流表示数变为零，即示数减小，电压表测量电源电压；因为串联电路两端电压等于各部分电压之和，所以电压表的示数变大．故选C．8．（2分）如果所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等，现分别沿水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p甲和p乙，下列判断正确的是（）A．若沿水平方向切去相同质量，p甲可能大于p乙B．若沿水平方向切去相同体积，p甲一定小于p乙C．若沿竖直方向切去相同质量，p甲可能大于p乙D．若沿竖直方向切去相同体积，p甲一定小于p乙【解答】解：已知它们对水平地面的压力相等，说明它们的重力相等，由p=可知，p甲＜p乙；两正方体的重力相等、质量相等，甲的体积大，由ρ=可知，甲的密度较小，即ρ甲＜ρ乙；A、若沿水平方向切去相同质量，则剩余部分的质量也相等，即剩余部分的重力相等；由图示可知，S甲＞S乙，由p=可知，p甲＜p乙，故A错误；B、若沿水平方向切去相同体积，由于甲的密度较小，所以甲切去部分的质量较小，则甲剩余部分的质量、重力较大，甲剩余部分对地面的压力较大，而甲的底面积较大，根据p=可知，甲、乙剩余部分的压强关系不能确定，故B错误；CD、沿竖直方向切去一部分，两物体仍然为柱体，柱体对水平面的压强为p=ρgL （L为柱体的高），无论沿竖直方向切去相同体积还是相同质量，柱体的密度、高度均不变，则它们的压强关系不变，还是p甲一定小于p乙，故C错误，D正确．故选D．二、填空题（满分26分）9．（3分）用电器与控制它的电键是串联的（选填“串联”或“并联”），它工作时将电能转化为其他形式的能，其所消耗的电能是远方的发电站通过高压输电线输送至用电区的（选填“高压”或“低压”）．【解答】解：①开关控制用电器时，用电器与控制它的电键是串联的．②用电器工作时，将电能转化为其他形式的能，比如白炽灯将电能转化为内能，电风扇将电能转化为机械能．③在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到用电区采用高压输电．故答案为：串联；其他形式的；高压．10．（3分）生活和生产中的很多物品都运用了物理学的知识，在图a中，金属锥的头部尖细锋利，是为了能产生很大的压强；在图b中，“乳牛自动喂水器”利用的是连通器原理．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其密度极小．【解答】解：增大压强的方法有增大压力和减少受力面积．在图（a）中，金属锥的头部尖细锋利，是利用减小受力面积的方法增大压强；上端开口，下部相连通的容器叫连通器；连通器内的液体不流动时，各容器中的液面就是相平的．茶壶、锅炉水位计、乳牛自动喂水器等都是利用连通器原理制成的．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其密度极小．故答案为：压强；连通器；密度．11．（3分）原子中不带电的粒子是中子．在太阳系中，地球是行星，宇航员在太空中通过无线电波把信息传输到地面指挥中心（选填“无线电波”或“声波”）．【解答】解：（1）在原子中，质子带正电，电子带负电，原子核带正电是由于质子带正电，而中子不带电．（2）太阳系中有八大行星：水星、金星、地球、火星、木星、土星、天王星、海王星，地球是太阳系中的一颗行星．（3）太空中的信息是通过无线电波把信息传递到地面指挥中心．故答案为：中子；行；无线电波．12．（3分）某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为12焦，通过它的电流为0.2安．当该导体两端电压变为12伏时，它的电阻为30欧．【解答】解：通电时间t=10s，通过导体的电荷量Q=2C，通过该导体的电流：I===0.2A，电流做的功：W=UIt=6V×0.2A×10s=12J由I=可得，导体的电阻：R===30Ω，电阻是导体的一种属性，不随两端电压变化，所以电压变为12V时，导体的电阻仍为30Ω．故答案为：12；0.2；30．13．（3分）在图中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受到浮力的大小为1牛，方向竖直向上．当剪断连接金属块与测力计的细线时，金属块所受合力将等于3牛（选填“大于”、“等于”或“小于”）．【解答】解：（1）由题意可知，金属块的重力为4N，金属块浸没在水中弹簧测力计的示数为3N；金属块在水中受到水的浮力：F浮=G﹣F示=4N﹣3N=1N，浮力的方向是竖直向上的；（2）当重为4N的金属块静止在水面下，弹簧测力计的示数为3N，由于金属块静止，所以金属块受到的合力为零；当剪断连接金属块与测力计的细线时，金属块受到合力的大小等于弹簧测力计的示数，即大小为3N，方向竖直向下．故答案为：1；竖直向上；等于．14．（2分）如图所示，置于水平地面上的实心均匀正方体甲、乙质量分别为2m 和m，边长分别为2a和a．它们对地面的压强之比为1：2，实心均匀正方体丙、丁的密度和边长分别如表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，应将丁叠放在甲上方中央．【解答】解：（1）由于物体置于水平地面上，所以对地面的压力：F甲=G甲=m甲g=2mg，F乙=G乙=m乙g=mg，而受力面积：S甲=（2a）2=4a2，S乙=a2，对地面的压强：p甲===，p乙==，所以：p甲：p乙=：1：2；（2）由G=mg和ρ=得丙丁的重力：G丙=m丙g=ρ丙V丙g=ρ×（2a）3g=8ρa3g，G丁g=m丁g=ρ丁V丁g=3ρ×a3g=3ρa3g，在丙或丁种选择一个叠放在甲或乙上方中央，为了使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，则要求p最大、△p最小，共有四种方法：第一种情况：p1====2ρag，△p1====2ρag，==1；第二种情况：p2====3ρag，△p2====ρag，==4；第三种情况：p3====8ρag，△p3====8ρag，==1；第四种情况：p4====3ρag，△p4====3ρag，==1；可见，第二种情况的比值最大，即将丁叠放在甲上方中央．故答案为：1：2；丁叠放在甲上方中央．15．（4分）在图所示的电路中，电源电压保持不变，电阻R1，R2出现断路故障，闭合电键S后，①若三个电表中只有一个电表有示数，则有示数的电表是V表，故障是R1、R2均断路．②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是A1表，故障是R2断路．（电表均选填符号）【解答】解：当闭合电键S后，电阻R1和R2并联，电键S控制R1所在的支路，电压表测量电源电压，电流表A1测量的是干路电流，电流表A2测量的是R2支路上的电流；当电阻R1断路时，电路为R2的基本电路，则电流表A2示数不变；由于并联电路中，干路电流等于各支路电流之和，所以电流表A1示数变小，电压表测量电源电压，故电压表示数始终不变．当R2断路时，电压表测量电源电压，故示数不变，电流表A2的示数零；电流表A1测量通过R1支路电流，由于并联电路中，干路电流等于各支路电流之和，所以电流表A1示数变小；当电阻R1、R2均断路时，电流表A1、电流表A2的示数始终为零，电压表测量电源电压，故示数不变．根据上述分析可知：①三个电表中只有一个电表有示数，则有示数的电表是电压表，并且故障为R1、R2均断路；②三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是A1表，故障是R2断路．故答案为：①V；R1、R2均断路；②A1；R2断路．16．（5分）小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如图所示．①小明：如图一根据小明的实验现象，可验证：通电导体周围存在磁场，且磁场方向与电流方向有关．②小华：如图二指出小华的实验验证过程中的不足之处（写两条）：Ⅰ．只有一只小磁针，现象具有片面性Ⅱ．没有改变电流的方向，实验探究不完整．小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是小磁针所放的位置的磁场方向与地磁场方向恰好一致．【解答】解：①如图一所示，导体中没有电流通过时，小磁针偏转方向不变，当有电流通过时，小磁针发生偏转，当电流方向改变时，小磁针方向也改变．故可验证：通电导体周围存在磁场，且磁场方向与电流方向有关．②如图二所示，实验中只放了一只小磁针，且没有改变电流的方向进行多次探究，因此，实验的结论具有片面性，探究过程也不完整，甚至得出的结论有可能是错误的．读图可知，小华的实验过程中，小磁针静止时N极所指方向未发生改变，造成这一现象的原因是小磁针所放的位置的磁场方向与地磁场方向恰好一致．故答案为：①通电导体；磁场方向与电流方向有关；②只有一只小磁针，现象具有片面性；没有改变电流的方向，实验探究不完整；小磁针所放的位置的磁场方向与地磁场方向恰好一致．三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔．17．（3分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【解答】解：（1）螺线管的右端为S极，则其左端为N极，在磁体周围磁感线从N极出发回到S极，由此可以确定磁感线的方向是向右的．（2）根据磁极间的作用规律可知，小磁针靠近螺线管的S极的一端是小磁针的N极．（3）螺线管的左端为N极，结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的右端流入，左端流出；在电源的外部，电流从电源的正极流出，回到电源负极，所以电源的右端为正极，左端为负极．答案如下图所示：18．（3分）在图中的○里填上适当的电表符号，使之成为并联电路图．【解答】解：要使两灯并联，从电源正极流出的电流应分别流入电阻，下边的“○”中应填入电流表，中间“○”中不能有电流通过，故为电压表，上边的“○”中应填入电流表，这样电流就分别经过电阻R1和R2，流过两电阻的电流应汇合共同流回负极，则见下图：四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．（4分）小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．【解答】解：F浮=ρ液gV排=1.0×103千克/米3×9.8牛/千克×1×10﹣3米3=9.8牛．答：小球受到的浮力为9.8牛．20．（4分）标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？【解答】解：由P=可得，灯泡消耗的电能为W=Pt=0.1kW×5h=0.5kW•h=0.5度．答：需用电0.5度．21．（8分）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变．化量△I最大【解答】解：①由图示电路图可知，两电阻串联，电压表V1测R1两端电压，电压表V2测R2两端电压，由I=可知，电压表V1的示数：U1=IR1=0.4A×10Ω=4V；②电阻R2两端电压：U2=U﹣U1=16V﹣4V=12V，通电10秒，电流通过变阻器R2所做的功：W2=U2It=12V×0.4A×10s=48J；③由图示电压表可知，最大量程为0～15V，则R1两端最大电压为15V，电路最大电流：I max===1.5A，当滑动变阻器阻值全部接入电路时，电路电流最小：I min==≈0.27A，电路中电流的最大变化量△I最大=I max﹣I min=1.5A﹣0.27A=1.23A；答：①电压表V1的示数U1为4V．②通电10秒，电流通过变阻器R2所做的功W2为48J．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I最大为1.23A．22．（8分）如图所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上．①若甲的体积为1×10﹣3米3，密度为2×103千克/米3，求它的质量m．②若乙所受重力为G1，其中所装液体重为G2，求乙对水平面的压强p．③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面压强p甲与液体对乙底部压强p乙的比值及其对应h的取值范围．【解答】解：①由ρ=可得：m甲=ρ金属V甲=2.0×103kg/m3×2×10﹣3m3=2kg；②乙对水平面的压力F=G乙+G液=G1+G2，对水平面产生的压强：p==．③h≤d时，液体对甲下表面压强p甲底=ρgh；液体对乙底部压强p容底=ρg（H+），==；当h＞d时，液体对甲下表面压强p甲底=ρgh；。
2017年广州市黄埔区物理中考一模试卷一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个选项是正确的．1．人民币中一元硬币的直径约为（）A．3μm B．3mm C．3cm D．3dm2．如图所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图．则下面说法中正确的是（）A．甲和乙声音的音调不同B．乙和丙声音的响度相同C．丙和丁声音的音色相同D．丙声音在真空中传播速度最快3．体育比赛中运动员一旦受伤，医生会对着受伤部位喷射一种叫做氯乙烷的药液，该药液会在皮肤表面迅速汽化，使受伤部位表层骤然变冷而暂时失去痛感，这说明氯乙烷具有较低的（）A．沸点 B．熔点 C．温度 D．凝固点4．如图是电磁波家族，各种电磁波在真空中的传播速度相同．目前主流的无线wifi网络常用的频率约是2.4GHz（=2.4×109Hz）．根据所给信息，你可以推测wifi 信号是（）A．红外线B．紫外线C．波长比可见光波长更长的电磁波D．在真空中传播速度比可见光小的电磁波5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（）A．家庭电路中，把开关接在零线和灯泡之间B．为了清洁卫生，经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线时，手指接触笔尾的金属帽6．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．摩擦创造了电荷B．梳子失去了一些电子C．梳子失去了一些原子核 D．梳子得到了一些电子7．图（甲）、（乙）是小车载着木块向右运动过程中发生的现象，下列判断正确的是（）A．图（甲）是小车突然停下时发生的B．图（乙）是小车突然停下时发生的C．都是小车突然停下时发生的D．都是小车突然被拉动时发生的8．龙卷风将物体“吸”起卷入空中，其中“吸”字蕴含的物理道理，与下列现象中的“吸”字相同的是（）A．地球“吸”地面上物体B．两光滑铅块压紧后“吸”住C．两船并行相“吸”碰撞D．梳头后的梳子会“吸”头发9．如图所示，是某同学制作的一个会跳的卡片．将卡片反过来，用手把它压平在桌面上，使橡皮筋伸长，迅速松开手，卡片会跳起来．关于它的能量转化下列说法正确的是（）A．橡皮筋恢复原来时弹性势能转化成动能B．橡皮筋恢复原来时动能转化成弹性势能C．橡皮筋恢复原状后卡片上升时重力势能转化成动能D．橡皮筋恢复原状后卡片上升时弹性势能转化成重力势能10．如图甲所示，烧杯里盛有6℃的水，小球在水中恰好悬浮．经研究发现，水的密度随温度的变化如图乙所示．现在烧杯四周放上大量的冰块，在烧杯内水的温度下降到0℃的过程中，假设小球的体积始终不变，关于小球的浮沉情况判断正确的是（）A．先下沉然后上浮B．先上浮然后下沉C．浮力变小，一直下沉D．浮力变大，一直上浮11．如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A．方向向上B．方向向下C．为零，因为线圈处于水平位置D．为零，因为ab段导线向上转动12．小涛设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电压表示数变大C．天然气浓度增大，电流表示数变小D．天然气浓度减小，电压表与电流表示数的比值不变二、填空作图题（共25分）13．音乐课上，老师演奏了一首《梁祝》．将弓放在琴弦上并拉动就能发出优美的乐曲，这是因为声音是由物体产生的，为了增强响度，老师要用力拉，此时琴弦振动的增大．如果要减小琴声对隔壁班级的影响，可以采取的措施有（写一点）．14．汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用循环水进行冷却，用水来冷却是因为水的大，这是通过的方式来改变发动机的内能；如果散热器中装有10kg的水，在温度升高50℃的过程中，水吸收的热量是J．15．目前，在很多重要的活动（如奥运会等）场所入口会使用人脸识别系统（如图），识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传递给计算机识别．此系统的摄像机的镜头相当于透镜，它的焦距应（选填“小于”、“等于”或“大于”）50cm，所成的像是（选填“虚”或“实”）像．16．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．17．如图所示，用软绳悬挂的杠杆，请画出阻力的示意图，并在A点画出能使杠杆在图示位置平衡的最小拉力的示意图．18．有一种亮度可以调节的小台灯，其电路如图甲，电源电压为12V，灯泡L的额定电压为8V，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡两端的电压是4V时，灯泡的实际功率为W．19．（1）学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升．这是由于旗杆顶部有一个滑轮，它（选填“能”或“不能”）省力．（2）认真分析如图，物体的重力都是20N，（不考虑摩擦和动滑轮的重力）当物体处于平衡状态时，拉力F 的大小分别是F A=N，F B=N．20．如图所示是利用太阳能电源工作的一种新型动力车．它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A．（1）太阳能属于（选填“可”或“不可”）再生能源．（2）太阳能电池将太阳能转化为电能的效率是．（3）电动机正常工作时，将电能主要转化为能．若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是m/s．三、解析题（每题10分，共20分）21．如图甲所示，重为3.2×104N的卡车，以10m/s的速度在水平路面上匀速行驶．已知此时卡车的输出功率为6.4×104W，车轮与地面接触的总面积为0.5m2．（1）请问卡车在水平路面匀速行驶时受到几对平衡力的作用？请在图乙上画出卡车受力的示意图；（2）求卡车对水平路面的压强；（3）求卡车在水平路面匀速行驶时受到的摩擦力大小．22．饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示．其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态．请回答下列问题：（1）A、B是两种不同颜色的指示灯，如果用红色表示正在对水加热，黄色表示保温，那么A应该是什么颜色？（2）若饮水机加热时加热管的功率为550W，保温时加热管的功率为88W，求R1和R2的阻值．（不考虑温度对阻值的影响，且不计指示灯的阻值）四、实验与探究题（第23题7分，第24题6分，第25题6分，共19分）23．在测酱油密度的实验中，（1）使用托盘天平前要对天平进行调节，请将下列各步骤前的字母按照正确的顺序排列；A．组装好天平，把天平放在水平台面上B．调节天平的平衡螺母，使天平横梁水平平衡C．把游码置于标尺的零刻度线处（2）用已调好的天平和量筒测量酱油的质量和体积如图16所示，甲图中烧杯和酱油质量为g；把部分酱油倒入量筒，如乙图，量筒中酱油的体积为ml；丙图中烧杯和剩余酱油质量为g，由此可知酱油的密度是kg/m3．（3）小方设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量m l，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；由ρ=求出酱油的密度．按该实验方案测出的酱油密度（选填“准确”、“偏大”或“偏小”），因为．24．某实验小组在测定“小灯泡电功率”的实验中，使用电压为4.5V的电源，额定电压为2.5V、电阻约为10Ω的小灯泡．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整；（2）实验过程中，他们正确连接电路并检查无误后，闭合开关，但发现灯泡不亮，于是立刻找老师要求更换灯泡，其实这种做法是欠妥的，正确的做法应该是；（3）闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示，其读数为V．若想测量小灯泡的额定功率，应将图甲中滑片P向（A/B）端移动，使电压表的示数为2.5V；记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W．（4）小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表示数为零，电流表有示数，原因可能是．25．广州地铁六号线二期于2016年12月开通后，大大方便了黄埔区萝岗片的居民出行．小金站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的虚像，如图所示．小金根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验．请简单写出其实验步骤．2017年广州市黄埔区物理中考一模试卷参考答案一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个选项是正确的．1．【考点】63：长度的估测．【分析】此题考查对生活中常见物体长度的估测，结合对生活的了解和对长度单位及其进率的认识，找出符合生活实际的答案．【解答】解：中学生大拇指的宽度在2cm左右，一元硬币的直径比2cm大一些，在3cm=30mm=0.3dm=3×104μm左右．故选C．2．【考点】9I：音调、响度与音色的区分．【分析】音调跟物体的振动频率有关，振动频率越大，音调越高．响度跟物体的振幅有关，振幅越大，响度越大．音色跟发声体的材料、品质有关．相同时间内，振动的次数越多，频率越大；偏离原位置越远，振幅越大．【解答】解：A、从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同．故A错误；B、乙和丙声音振动时偏离中间位置的幅度相同，说明振幅相同，则二者的响度相同，故B正确；C、丙和丁声音的波形形状相差较大，故它们的音色不同，故C错误；D、声音不能在真空中传播，故D错误．故选B．3．【考点】1J：沸点及沸点与气压的关系．【分析】结合题目提供的生活实际情况和物态变化中的吸热现象，使受伤部位表面组织骤然变冷，据此进行分析判断即可．【解答】解：根据题意，医生会对着受伤部位喷射一种叫氯乙烷的药液，该药液会在皮肤表面迅速汽化，使受伤部位表面组织骤然变冷，常温下汽化现象说明乙烷具有较低的沸点．故选A．4．【考点】D2：电磁波的传播；D1：电磁波的产生．【分析】（1）有线电话是靠电流来传递信息的，无线电广播、电视、手机都是靠电磁波来传递信息的，WiFi 就是利用了电磁波中的微波技术进行信息传递的；（2）电磁波在传播过程中以光速传播（3×108m/s）且保持不变，电磁波的波速、波长、频率之间的关系式为c=λf，由关系式可知电磁波的频率越高，波长越短．【解答】解：AB、读图可得，wifi信号的频率约是2.4GHz（=2.4×109Hz），是无线电波，不是红外线，故AB错误；C、由图可知，无线电波的频率小于可见光的频率，波速一定，根据c=λf可知，无线电波的波长大于可见光的波长，故C正确；D、各种电磁波在真空中的速度都是相同的，即c=3×108m/s，故D错误．故选：C．5．【考点】IV：安全用电原则．【分析】（1）家庭电路中，把开关接在火线和灯泡之间；（2）正在发光的白炽灯或日光灯是和火线相连接的带电体，湿布是容易导电的物体；（3）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（4）使用测电笔时，手要接触笔尾的金属体．【解答】解：A、为了用电安全，把开关接在火线和灯泡之间；故A错误；B、湿布是容易导电的物体，用湿布擦拭正在发光的白炽灯或其它用电器时，容易引起人体触电．故B错误；C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位．故C错误；D、使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体．故D正确．故选D．6．【考点】H7：摩擦起电的实质．【分析】摩擦起电的实质是电子的得失，失去电子的带正电，得到电子的带负电．【解答】解：塑料梳子与干燥的头发摩擦，梳子得到一些电子，梳子中的负电荷多于正电荷，从而梳子带负电．故选D．7．【考点】6M：惯性现象．【分析】要解答本题需掌握：怎样用惯性知识解释物理现象．【解答】解：由惯性的知识知道，图甲是小车突然加速，木块的下端跟着加速，上端由于惯性，故出现图中向后倒；而图乙是由于小车突然减速，木块的下端跟着减速，上端由于惯性，故出现图中向前倒．故A、C、D错误．8．【考点】8K：流体压强与流速的关系．【分析】龙卷风的实质是高速旋转的气流，当刮起龙卷风时，龙卷风内部的空气流动速度增大，压强减小；龙卷风外侧的压强不变，地面上的物体或人畜如果被圈在龙卷风中，受到向内且斜向上的压强大于向外且斜向下的压强，受到向内且斜向上的压力大于向外且斜向下的压力，物体或人畜在压力差的作用下被“吸”起卷入空中，利用的是流体压强和流速的关系，据此对各选项逐一进行分析即可作答．【解答】解：A、地球“吸”地面上物体，是指地面附近的物体由于受到地球的吸引而产生的力；故A不合题意；B、两光滑铅块压紧后“吸”住，说明分子之间存在引力．故B不合题意；C、当船并行时，中间的水流动速度增大，压强减小．船外侧大的压强将船向中间挤压，造成相吸相撞，利用的是流体压强和流速的关系．故C符合题意；D、用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引；故D不合题意．故选C．9．【考点】FU：动能和势能的转化与守恒．【分析】此题用到橡皮筋，橡皮筋拉开后具有弹性势能，恢复时转化为动能，所以卡片会跳起来．弹性势能是指物体由于发生弹性形变而具有的能，决定弹性势能大小的因素是物体弹性形变的程度．【解答】解：由图中可知要利用橡皮筋的弹性势能，只有把橡皮筋拉开才会有弹性势能，所以要把卡片按平后放在水平面上然后松开，松开后，橡皮筋的弹性势能转化为纸片的动能，所以卡片能跳起来，跳起来以后又转变为卡片的重力势能；AB、橡皮筋恢复原来时弹性势能转化成动能，故A正确、B错误；CD、橡皮筋恢复原状后卡片上升时动能转化成重力势能，故CD错误；故选A．10．【考点】8S：物体的浮沉条件及其应用．【分析】物体的密度等于液体的密度相等时物体悬浮，物体的密度小于液体的密度时物体上浮、最终漂浮，物体的密度大于液体的密度时物体下沉、沉入水底，据此结合水密度的变化进行分析解答．【解答】解：因烧杯里盛有6℃的水时，小球恰好悬浮，所以，小球的密度与此时水的密度相等，由图象可知：4℃的水的密度最大，6℃的水的密度比0℃时水的密度大，则当水的温度从6℃降到4℃时，水的密度增大，大于小球的密度，使小球上浮、最后漂浮；当水的温度从4℃降到0℃时，水的密度减小，最后小于小球的密度，使小球下沉、悬浮、最后下沉，综上可知，小球先上浮后下沉，故B正确，ACD错误．11．【考点】CJ：磁场对通电导线的作用．【分析】（1）根据图示信息，电流从电源的正极出发回到负极，判断线圈中的电流方向；（2）通电导体在磁场中受力方向与磁感线方向和电流方向有关；【解答】解：根据图示信息，电流从电源的正极出发回到负极，判断线圈中cd段导线的电流方向由c到d；在磁场方向不变的情况下，ab段的电流方向和cd电流方向相反，则可以判断ab段导线受磁场力的方向与cd段相反，ab段受力向上，所以cd段受力向下．故选B．12．【考点】IZ：电路的动态分析．【分析】由电路图可知，气敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知天然气浓度变化时R阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，再根据欧姆定律结合R0的阻值判断电压表与电流表示数的比值变化．【解答】解：由电路图可知，气敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，当天然气浓度增大时，由图乙可知，R的阻值变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故C不正确；由U=IR可知，R0两端的电压变大，即电压表的示数变大，故A不正确；同理，当天然气浓度减小，R的阻值变大，电流表的示数变小，电压表的示数变小，故B不正确，由R=可知，电压表与电流表示数的比值等于R0的阻值，则电压表与电流表示数的比值不变，故D正确．故选D．二、填空作图题（共25分）13．【考点】91：声音的产生；9G：响度与振幅的关系；9L：防治噪声的途径．【分析】（1）一切正在发声的物体都在振动；（2）响度的大小与发声体的振动幅度有关，物体振动幅度越大，响度越大；（3）减弱噪声主要从三种途径入手，一是在声源处减弱，二是在传播过程中减弱，三是在人耳处减弱．【解答】解：（1）声音是由物体的振动产生的，将弓放在琴弦上拉动琴弦就能振动而发声；（2）响度的大小与发声体的振动幅度有关，物体振动幅度越大，响度越大，因此用力拉振幅增大，响度就增大；（3）关闭门窗是在噪声的传播过程中减弱，所以为了减弱琴声对隔壁班级的影响可以关闭门窗．故答案为：振动；振幅；关闭门窗．14．【考点】GE：水的比热容的特点及应用；GA：热传递改变物体内能；GG：热量的计算．【分析】（1）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多．（2）做功和热传递都可以改变物体的内能；（3）利用热量的计算公式Q=cm△t和水的质量、升高的温度、比热容已知的条件，即可计算出水吸收的热量．【解答】解：水的比热容最大，降低相同温度吸收热量多，所以利用了水的比热容较大的性质．汽车散热器是通过水等冷却液的循环使得温度降低，内能减小，它的内能变化实质是通过热传递的方式改变的．根据吸热公式Q=Cm△t=4.2×103J/（kg•℃）×10kg×50℃=2.1×106J．故答案为：比热容；热传递；2.1×106．15．【考点】B8：凸透镜成像的应用．【分析】人脸在摄像机镜头前1m处被拍摄成数码照片，则物距为1m，由于摄像机镜头属于凸透镜，根据凸透镜成倒立、缩小实像的条件，可判断凸透镜焦距的大小．【解答】解：摄像机的镜头相当于凸透镜，当物距大于二倍焦距时，成倒立、缩小的实像，已知物距为1m，则焦距应小于0.5m，即50cm．故答案为：凸；小于；实．16．【考点】AN：作光的折射光路图．【分析】过入射点做出法线，然后利用光的反射规律和光的折射规律做出对应的反射光线和折射光线．【解答】解：过入射点O做法线ON，从而确定了入射光线位于法线的左侧，并确定了入射角的大小．然后利用光的反射规律做出对应的反射光线OB．光从水中斜射入空气，所以折射角大于入射角，由此可以做出对应的折射光线OC．答案如下图所示：17．【考点】7S：杠杆中最小力的问题．【分析】根据杠杆的平衡条件，力臂越长，作用力越小的思路，先确定最长的力臂，然后根据力与力臂垂直的关系确定杠杆的最小作用力．【解答】解：右端物体的重力不变，即阻力不变，且阻力臂不变，故要想使A点的动力最小，也就是动力臂最大，即以支点O点到A的长度为力臂时动力臂最大，故过A点作垂直于OA的斜向下的作用力（即最小拉力）．如图所示：18．【考点】JA：电功率的计算；IH：欧姆定律的应用．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据图象读出通过灯泡的电流，根据欧姆定律求出灯丝的电阻；（2）根据图象读出灯泡两端的电压是4V时通过的电流，根据P=UI求出灯泡的实际功率．【解答】解：（1）灯泡正常发光时的电压U L=8V，由图乙可知通过灯泡的电流IL=0.4A，由I=可得，灯丝的电阻：R L===20Ω；（2）由图乙可知，灯泡两端的电压是4V时通过的电流I L′=0.3A，则灯泡的实际功率：P L′=U L′I L′=4V×0.3A=1.2W．故答案为：20；1.2．19．【考点】7V：定滑轮及其工作特点；7!：滑轮组绳子拉力的计算．【分析】（1）定滑轮实质上是一等臂杠杆，它的特点是：只能改变力的方向，而不省力．（2）动滑轮时动力臂为阻力臂2倍的杠杆，使用动滑轮能省一半的力．【解答】解：（1）根据生活经验可知：旗杆顶部的定滑轮只能改变力的方向，而不能省力．（2）左图为两个定滑轮，不省力，F A=G物=20N；右图重物与动滑轮相连接，F B=G物=×20N=10N．故答案为：（1）定；不能；（2）20；10．20．【考点】KC ：太阳能的其他相关计算．【分析】（1）不可能在短期内从自然界得到补充的属于不可再生能源；可以在自然界里源源不断的得到补充的属于可再生能源；（2）利用W=UIt 求出电能，结合效率公式求出太阳能转化为电能的效率；（3）电动机正常工作时，将电能主要转化为机械能；根据效率公式求出转化的机械能，再求出功率，利用P=Fv 计算速度．【解答】解：（1）太阳能可从自然界不断获得，属可再生能源；（2）太阳能电池1s 输出的电能：W=UIt=120V×10A×1s=1200J ， 太阳能电池板1s 接收的能量为：E=1000J/（m 2•s ）×8m 2×1s=8000J ， 则太阳能电池将太阳能转化为电能的效率：η=×100%=×100%=15%；（3）电动机工作时，主要将电能转化为机械能；由η=×100%得，转化成的机械能为：W 机=Wη′=1200J×80%=960J ，电动机的输出功率为：P===960W ，因为太阳能新型动力车做匀速直线运动，由P===Fv 得，该车匀速行驶的速度：v===6.4m/s ．故答案为：（1）可；（2）15%；（3）机械；6.4．三、解析题（每题10分，共20分）21．【考点】86：压强的大小及其计算；6H ：力的示意图；6T ：二力平衡条件的应用．【分析】（1）卡车在水平路面匀速行驶时，在竖直方向上、水平方向上各受到一对平衡力，根据力的示意图的画法作图；（2）车对水平路面的压力等于其重力，知道受力面积，利用p=求车对水平路面的压强；（3）知道的功率和匀速行驶的速度，利用P===Fv 求牵引力，由于卡车的在水平路面上匀速行驶，受到的摩擦力和牵引力是一对平衡力，大小相等，据此可求摩擦力．【解答】解：（1）卡车在水平路面匀速行驶时，在竖直方向上受到一对平衡力：竖直向上的支持力F支、竖直向下的重力G，在水平方向上受到一对平衡力：水平向左的牵引力F牵、水平向右的阻力f，共受到两对平衡力的作用，如图所示：（2）车对水平路面的压力F=G=3.2×104N，受力面积S=0.5m2，车对水平路面的压强：p===6.4×104Pa；（3）因为P===Fv，所以牵引力F牵===6.4×103N，因为卡车在水平路面上匀速行驶，所以受到的摩擦力：f=F牵=6.4×103N．答：（1）卡车在水平路面匀速行驶时受到两对平衡力的作用，卡车受力的示意图如图所示；（2）卡车对水平路面的压强为6.4×104Pa；（3）卡车在水平路面匀速行驶时受到的摩擦力大小为6.4×103N．22．【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】（1）饮水机的加热和保温是由电热管的功率决定的，电热管功率大就是加热，电热管功率小就是保温；（2）已知加热时加热管的功率，根据公式R=可求R1的大小；根据公式P=I2R可求保温时的电流，根据总电压和电流求出电路的总电阻，最后根据串联电路电阻的特点求出电阻R2的大小．【解答】解：（1）不计指示灯的阻值，当S接左面时，电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管的功率就会最大，处于加热状态，因此A灯为红色．（2）加热时，电路中只有电阻R1，加热管的电功率P1=550W，由P=可得R1的阻值：R1===88Ω，保温时，S接右面，R1、R2串联，加热管R1的电功率P2=88W，由P=I2R可得，通过加热管的电流：I===1A，由I=可得，此时电路的总电阻：。
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
四个，由于金属块静止，所以金属块受到的合力为零；从一端移到另一瑞j i ao sh i.i zh i ka ng .c om2018/12/05a．若电压表示数变大，电流表示数减小，则说明与第电压表串联的部分是通路，问题出在与电压表b．若电流表示数变大，电压表示数减小，则说明电路变大，电路中电阻减小，则可能是电阻短R 2（1）由图（a）与（b）与（c）[或（d）、或（e）]可知，在热电偶电路中．产生电流的条件是：串联在闭合电路中的 ．编辑j i ao sh i如图所示，物体所受浮力为故图如答案所示．在图所示的电路中，根据标出的电流方向，将电源、电流表、电压表三个元件中的两个符号正确选填进电路空缺处，要求：电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯并联，且都能发光，所以中间是电池组，且正极朝下；上边与串联，所以是电流表．故图如答案所示．L 2计算题（共22分）j i ao sh i .i zh ik an g.co ①电压表测小灯两端电压，电压表与灯并联；②闭合电健，将滑动变阻器的滑片向端移动，小灯变暗，即电流变小，连入电路中的电阻变大，即将滑片右端电阻丝连入电路中，与灯串联．故图如答案所示．S P a 用电器两端电压．答 案解 析需用电多少度？”字样的用电器，正常工作小时．求：由额定电压下用电器正常工作可知，用电器正常工作时两端的电压为故答案为：．100W 5220V220V10V 10Ω．==1Aj i ao s h i.i zh ik an g 形管中液面的高度差不同在同一深度，液体压强与液体的密度有关排开液体的重力①压强计可显示液体内部压强的大小，由图可看出，将压强计塑料盒放入不同液体中进行实验，是探究液体内部压强与哪些因素有关的实验；在实验中，压强计塑料盒在液体中的深度是相同的，而液体的密度不同；形管中液面的高度差判断所受液体压强的大小关系，从左向右，液体密度变小，度差变小，液体的压强变小，所以得出的结论是：在同一深度，液体压强与液体的密度有关；②验证阿基米德原理的实验中，用称重法测浮力大小，根据求出浮力的大小，用弹簧测力计测浮力的大小；为实现实验目的，即比较物体所受的浮力大小与排开液体的重力的关系．故答案为：液体内部压强；形管中液面的高度差不同；在同一深度，液体压强与液体的密度有关；弹簧测=G −F 浮F 示U可知，实验中，需测量并记录的两个物理量是待测电阻两端的电压和通”或“”）为研究对象，R MN还需进行的操作是 ．请在表中第五列填入所需测量并记录的栏目名称． ．。
