硫酸铵ZLG7.5×1.2振动流化床干燥机(带冷却)-5.0T

丁二酸干燥136干燥16烘干11丁二酸干燥特性：粒度：0.8-0.9mm；水分含量5-8%；堆密度：0.956；呈酸性；丁二酸干燥的工艺中，所使用的干燥设备是振动流化床。

设计的丁二酸干燥设备的产量约50000吨/年（平均2吨/小时），压力0.6MPa，丁二酸干燥后，物料的终水分＜0.25%！煅烧2988一、ZLG-10X1.2+ZLG-6X1.0 丁二酸结晶体振动流化床干燥机，丁二酸流化床，丁二酸烘干机设计条件：1、物料条件物料名称：丁二酸结晶体初水分: 5%终水分：1%以下（按0.5%计）堆积密度: 0.7kg/LPH值：3颗粒：~0.5×1.2mm处理量：7000kg/h （分2台设备来完成，每台处理量为3500kg/h）原料温度：30℃2、工艺条件干燥方式：直线振动流化床物料与热空气接触方式：穿流式热源和加热方式：蒸汽加热（0.8Mpa）干燥进风温度：150℃干燥排风温度：70℃（物料终水比较低）产品出料方式：主机除尘方式：旋风分离器+水膜除尘器3、设计气象条件大气压力: 101.325KPa环境温度：12.4℃相对湿度：75%4、公用工程4.1、电源动力电源：380V，3相，50HZ 单套设备总功率：194kw二、ZLG-10X1.2+ZLG-6X1.0 丁二酸结晶体振动流化床干燥机，丁二酸流化床，丁二酸烘干机选型设计计算：1、确定参数（1）湿物料处理量W原=3500kg/h（2）干燥进风温度t1=150℃（3）干燥排风温度t2=80℃（4）原料湿基含水量ω1=5%（5）产品湿基含水量ω2=0.5%（6）环境温度t0=14.2℃，相对湿度：75%（7）环境温度下空气含湿量d0=0.01kg水/kg干空气（8）原料温度30℃，即θ1=30℃（9）产品温度比排风温度低10-15℃，即θ2=55-60°（10）干燥进风含湿量d1，在间接换热时，d1=d0=0.01kg水/kg干空气2、物料衡算（1）W水=158kg/h（2）W产=W原-W水得出，W产=3342kg/h3、热量衡算（1）、蒸发水分所需热量Q1= W水（595+0.45×t2-1×t0）=158（595+0.45×80-1×14.2）=97454Kcal/h （2）、产品升温所需热量Q2= W产{c s×（1-ω2）+1×ω2}×（θ2-θ1）=3342{0.4×（1-0.5%）+1×0.5%}×（55-30）=33671Kcal/h（3）、外围护热损失Q3=0.15×（Q1+ Q2）=0.15(97454+33671)=19669Kcal/h（4）、空气的质量流量L=（Q1+ Q2+ Q3）÷〖（i1- i2′）-0.1×0.24×（t2- t0）〗i1- i2′=（0.24+0.45 d1）×（t1- t2）=（0.24+0.45×0.01）×（150-80）=17.12kcal/kgL=〖（97454+33671+19669〗÷〖17.12-0.1×0.24×（80-14.2）〗=9709Kg/h按排风温度80度则系统总风量为：13000m³/h（5）、干燥所需的总热量Q干=G×（i1- i0）i1- i0=（0.24+0.45×d1）×t1＋595×d1-(0.24＋0.45×d0)×t0-595×d0=(0.24＋0.45×0.01)×150＋595×0.01-(0.24＋0.45×0.01)×20-595×0.01=31.79kcal/kg则干燥所需要的热量Q干1=9709×31.79=308649kcal/h排风含湿量验算:查空气焓湿图可知,排风温度为80℃时,相应的湿球温度为t w2=50℃,t2-t w2=80-50=30,＜80℃，在旋风分离器中不会结露,排风温度合理。

8～10t/h振动流化床干燥系统进料条件：
原料名称：硫酸铵136.一611.二988
进料量：8～10t/h（含水率3％～5%）
物性：无色结晶体，吸湿性小，分解温度280℃。

产品粒径：按80～500µm考虑。

游离水：3％～5%，离心机分离后螺旋给料机进料
密度：1769kg/m3
堆积密度：1000kg/m3
温度：40－50℃
游离水中含有的氯离子浓度：约20000ppm
3.产品要求：
含水量：≤ 1.0%
温度：≤ 55℃
固体硫铵回收率：≥ 99%
4.热源、冷源、电
采用热空气加热，热源为电厂提供的表压为0.5MPa（G），158℃的蒸汽。

其它：循环水：32℃~42℃；仪用空气：0.6MPa（表压）；电：380V，50HZ。

8～10t/h振动流化床干燥系统供货范围（包括但不限于）
1)活塞推料离心机落料口至螺旋输送机连接管；
2)螺旋输送机1台（含电机、立柱钢架及检修平台），螺旋配对法兰（含紧固件、垫片等）;
3)振动流化床干燥下槽体整套（含基础固定支架、加强板、两个振动电机及上部软连接、内部分布板，下槽体含四个快开人孔用于手持高压清洗机进行内部冲洗）；
4)手持高压清洗枪两套（各带50米软管和接头）
5)现场操作柱、控制柜（如需）、电缆、配线、接地线。

6)设备运行必须的仪表设备；
7)易损备件和特殊工具；
8)设备安装所需的地脚螺栓等；
9)其它买方未提及但在安装、调试过程所需的零部件。

工具器等均由卖方提供；。

北京国电龙源环保工程有限公司硫酸铵振动流化床干燥操作规程编制： .审核： .批准： .工大牌振动流化床干燥机流化床是六十年代发展起来的一种干燥技术，目前在化工、轻工、医药、食品以及建材工业都得到了广泛应用。

我公司与高等院校合作，开发了振动流化床干燥（冷却、增湿）机，该机结构先进，质量可靠，适合广泛。

现广泛应用于制药、化工、食品、建材等行业。

振动流化床干燥机工作原理：该机由振动电机抛掷产生激振力，物料在给定方向的激振力的作用下跳跃前进，同时床底输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想效果。

物料从加料口进入，振槽上的物料与振槽下部通入的热风正交接触传热，湿空气由引风机引出，干料由排料口排出。

振动流化床干燥机具有以下特点：1、物料与热空气充分接触，干燥均匀。

2、传热面积大，传热传质系数高，节能效果显著。

3、可调性好，湿物料不同选取不同的机内停留时间。

4、物料表面损伤轻，对结晶型物料也几乎不破损，可用于易碎物料。

5、干燥室全封闭且微负压操作，无交叉污染。

6、可与其他上、下续工艺过程装置连接，可实现连续作业。

应用范围这种类型的设备，主要适用粉粒、颗粒状物料的干燥。

例如：1、化工：硼酸、硼砂、对苯二酚、催化剂、聚氯乙烯、轻质碳酸钙、无水硫酸钠等。

2、医药：葡萄糖、古龙酸、知母、桔梗、颗粒药丸、胶囊等。

3、食品：味精、砂糖、精盐、酒糟、骨胶、豆瓣等。

4、轻工：洗衣粉、玉米胚、淀粉等。

5、其他：矿粉、金属粉、焦炭、钢砂、饵料、糠醛、硅砂、调色剂、陶上、谷氨酸、石英、研磨材、肥料、颗粒农药、种子、牧草、骨粉、云母石棉、木材片子等。

一、安装：1、安装前应根据实际尺寸做好基础。

2、检查各处连接是否有松动和错位。

3、将各管口接管接好，注意各气体进出口应软连接，留出振动余量并密封可靠。

4、检查振动电机绝缘，应符合有关电器标准，并接好电源。

5、多孔板上平面水平度允差≤2毫米。

6、检查各配套设备（空气过滤器、鼓风机、引风机、加热器、分离器等）应能正常工作并安装就位。

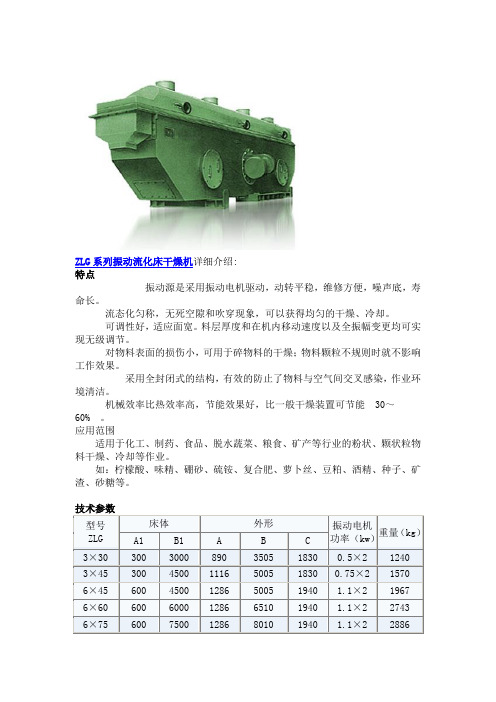

ZLG系列振动流化床干燥机详细介绍:
