电力电子器件比较

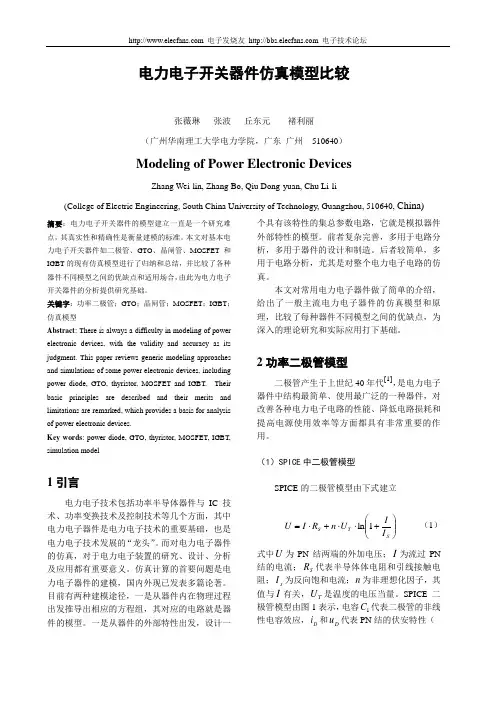

电力电子开关器件仿真模型比较张薇琳张波丘东元褚利丽（广州华南理工大学电力学院，广东广州510640）Modeling of Power Electronic DevicesZhang Wei-lin, Zhang Bo, Qiu Dong-yuan, Chu Li-li(College of Electric Engineering, South China University of Technology, Guangzhou, 510640, China)摘要：电力电子开关器件的模型建立一直是一个研究难点，其真实性和精确性是衡量建模的标准。

本文对基本电力电子开关器件如二极管、GTO、晶闸管、MOSFET和IGBT的现有仿真模型进行了归纳和总结，并比较了各种器件不同模型之间的优缺点和适用场合，由此为电力电子开关器件的分析提供研究基础。

关键字：功率二极管；GTO；晶闸管；MOSFET；IGBT；仿真模型Abstract: There is always a difficulty in modeling of power electronic devices, with the validity and accuracy as its judgment. This paper reviews generic modeling approaches and simulations of some power electronic devices, including power diode, GTO, thyristor, MOSFET and IGBT. Their basic principles are described and their merits and limitations are remarked, which provides a basis for analysis of power electronic devices.Key words: power diode, GTO, thyristor, MOSFET, IGBT, simulation model1引言电力电子技术包括功率半导体器件与IC技术、功率变换技术及控制技术等几个方面，其中电力电子器件是电力电子技术的重要基础，也是电力电子技术发展的“龙头”。

《电力牵引交流传动及其控制系统》报告——各种电力电子器件技术特点的比较及其应用电力电子器件及其应用装置已日益广泛，这与近30 多年来电力电子器件与电力电子技术的飞速发展和电力电子的重要作用密切相关。

20 世纪80 年代以后，电力电子技术等)的飞速发展，给世界科学技术、经济、文化、军事等各方面带来了革命性的影响。

电子技术包含两大部分：信息电子技术(包括：微电子、计算机、通信等)是实施信息传输、处理、存储和产生控制指令；电力电子技术是实施电能的传输、处理、存储和控制，保障电能安全、可靠、高效和经济地运行，将能源与信息高度地集成在一起。

事实表明，无论是电力、机械、矿冶、交通、石油、能源、化工、轻纺等传统产业，还是通信、激光、机器人、环保、原子能、航天等高技术产业，都迫切需要高质量、高效率的电能。

而电力电子正是将各种一次能源高效率地变为人们所需的电能，实现节能环保和提高人民生活质量的重要手段，它已经成为弱电控制与强电运行之间、信息技术与先进制造技术之间、传统产业实现自动化、智能化改造和兴建高科技产业之间不可缺少的重要桥梁。

而新型电力电子器件的出现，总是带来一场电力电子技术的革命。

电力电子器件就好像现代电力电子装置的心脏，它对装置的总价值，尺寸、重量、动态性能，过载能力，耐用性及可靠性等，起着十分重要的作用。

因此，新型电力电子器件及其相关新型半导体材料的研究，一直是电力电子领域极为活跃的主要课题之一。

一个理想的功率半导体器件，应当具有下列理想的静态和动态特性：在阻断状态，能承受高电压；在导通状态，能导通高的电流密度并具有低的导通压降；在开关状态和转换时，具有短的开、关时间，能承受高的d i/d t 和d u/d t，具有低的开关损耗；运行时具有全控功能和良好的温度特性。

自20 世纪50 年代硅晶闸管问世以后，功率半导体器件的研究工作者为达到上述理想目标做出了不懈努力，并已取得了世人瞩目的成就。

早期的大功率变流器，如牵引变流器，几乎都是基于晶闸管的。

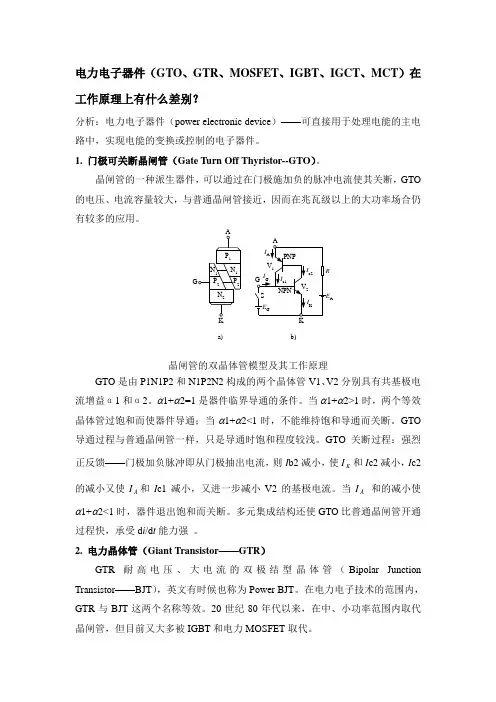

电力电子器件（GTO 、GTR 、MOSFET 、IGBT 、IGCT 、MCT ）在工作原理上有什么差别？分析：电力电子器件（power electronic device ）——可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

1. 门极可关断晶闸管（Gate Turn Off Thyristor--GTO ）。

晶闸管的一种派生器件，可以通过在门极施加负的脉冲电流使其关断，GTO 的电压、电流容量较大，与普通晶闸管接近，因而在兆瓦级以上的大功率场合仍有较多的应用。

晶闸管的双晶体管模型及其工作原理GTO 是由P1N1P2和N1P2N2构成的两个晶体管V1、V2分别具有共基极电流增益α1和α2。

α1+α2=1是器件临界导通的条件。

当α1+α2>1时，两个等效晶体管过饱和而使器件导通；当α1+α2<1时，不能维持饱和导通而关断。

GTO 导通过程与普通晶闸管一样，只是导通时饱和程度较浅。

GTO 关断过程：强烈正反馈——门极加负脉冲即从门极抽出电流，则I b2减小，使I K 和I c2减小，I c2的减小又使I A 和I c1减小，又进一步减小V2的基极电流。

当I A 和的减小使α1+α2<1时，器件退出饱和而关断。

多元集成结构还使GTO 比普通晶闸管开通过程快，承受d i /d t 能力强 。

2. 电力晶体管（Giant Transistor ——GTR ）GTR 耐高电压、大电流的双极结型晶体管（Bipolar Junction Transistor ——BJT ），英文有时候也称为Power BJT 。

在电力电子技术的范围内，GTR 与BJT 这两个名称等效。

20世纪80年代以来，在中、小功率范围内取代晶闸管，但目前又大多被IGBT 和电力MOSFET 取代。

AP 1AGK N 1P 2P 2N 1N 2a)b)GTR 的结构、电气图形符号和内部载流子的流动a) 内部结构断面示意图 b) 电气图形符号 c) 内部载流子的流动与普通的双极结型晶体管基本原理是一样的，主要特性是耐压高、电流大、开关特性好，通常采用至少由两个晶体管按达林顿接法组成的单元结构，采用集成电路工艺将许多这种单元并联而成 。

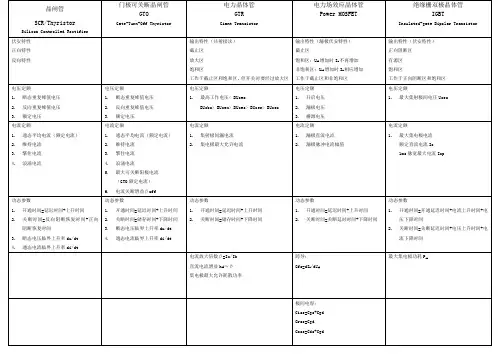

电力电子器件总结：名称优缺点应用场合电力二极管整流二极管优：结构简单、工作可靠`缺：不可控整流，续流，电压隔离、钳位或保护SBD(肖特基)FRD（快恢复SCR晶闸管可控硅FST(快速)优：承受电压和电流容量在所有器件中最高缺：半控| TRIAC(双向)RCT（逆向）LTT（光控）电力MOSFET（单极型）(Metal-Oxide-Semiconductor Field-Effect Transistor)金属-氧化物-半导体-场效应晶体管%优：开关速度快（利用电场感应控制反型层导电沟道，不存在正偏PN结所固有的载流子存储效应），输入阻抗高，热稳定性好，所需驱动功率小且驱动电路简单，工作频率高，不存在二次击穿问题。

缺：电流容量小，耐压低。

一般只适用于功率不超过10kW的电力电子装置GTO(双极型)优点：电压、电流容量大，适用于大功率场合，具有电导调制效应，其通流能力很强；缺：电流关断增益很小，关断时门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低兆瓦以上的大功率…GTR（双极型）电力二极管优：耐压高，电流大，开关特性好，通流能力强，饱和压降低；缺：开关速度低，为电流驱动，所需驱动功率大，驱动电路复杂，存在二次击穿问题基本淘汰IGBT（混合型）《绝缘栅门极晶体管（Insulated- Gate Bipolar Translator）结合了GTR和MOSFET的优点优：开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低，输入阻抗高，为电压驱动，驱动功率小缺：开关速度低于电力MOSFET,电压，电流容量不及GTO广泛应用，指望一统天下（主要兆瓦以下）几种不可替代的场合：FRD（Fast Recovery Diode）在中、高频整流和逆变；SBD(Schottky Barrier Diode)在低压高频整流；（开关速度非常快，开关损耗也特别小，耐压比较低）LTT(Light Triggered Thyristor)高电压大功率；（光触发保证住电路与控制电路之间的绝缘和电气隔离，可以避免电磁干扰的影响）GTO(Gate-Turn-Off Thyristor)兆瓦以上的大功率。

如何选择合适的电力电子元器件？在现代电力电子系统中，选择合适的元器件至关重要。

这不仅关系到系统的性能、效率和可靠性，还直接影响到成本和维护难度。

那么，如何才能在众多的电力电子元器件中做出明智的选择呢？首先，我们需要明确系统的需求和工作条件。

这包括输入和输出电压、电流、功率、工作频率、温度范围等参数。

例如，如果系统需要处理高电压和大电流，那么就需要选择能够承受这些条件的元器件。

如果工作频率较高，那么就需要考虑元器件的高频特性。

在了解系统需求后，接下来要考虑的是元器件的类型。

常见的电力电子元器件有二极管、晶体管（如 BJT、MOSFET、IGBT 等）、晶闸管、电容器和电感器等。

二极管是最简单的电力电子器件之一，具有单向导电性。

在选择二极管时，要关注其正向压降、反向耐压、最大平均电流和恢复时间等参数。

快速恢复二极管适用于高频场合，而普通二极管则常用于低频和中压应用。

晶体管中的 MOSFET 具有开关速度快、输入阻抗高、驱动功率小等优点，适用于高频、小功率的应用场景。

IGBT 则结合了 MOSFET和 BJT 的优点，在中大功率应用中表现出色。

BJT 虽然在一些特定场合仍有应用，但由于其驱动复杂、开关速度较慢，使用范围相对较窄。

晶闸管是一种半控型器件，能够承受高电压和大电流，但开关速度较慢，主要用于相控整流等场合。

电容器在电力电子系统中用于滤波、储能等。

选择电容器时，需要考虑电容值、耐压、等效串联电阻（ESR）、等效串联电感（ESL）和工作温度等。

电解电容器通常具有较大的电容值，但 ESR 较大，适用于低频滤波；陶瓷电容器则具有较小的ESR 和ESL，适用于高频场合。

电感器用于滤波、储能和限流等。

在选择电感器时，要关注电感值、饱和电流、直流电阻和工作频率等参数。

空心电感适用于高频，而铁芯电感则在低频时具有较好的性能。

除了上述基本的参数和类型选择，还需要考虑元器件的品牌和质量。

知名品牌通常在质量控制和可靠性方面更有保障，但价格可能相对较高。

电子行业电力电子器件及应用引言电子行业是一个快速发展的行业，在电子设备中，电力电子器件是不可或缺的关键组成部分。

电力电子器件是指用于调整和转换电能的器件，广泛应用于交流和直流电网、电动机驱动、电源供应等领域。

本文将介绍电子行业中常见的电力电子器件及其应用。

一、开关器件1.整流二极管 (Rectifier Diode)整流二极管是一种常见的开关器件，用于将交流电转换为直流电。

它具有正向导通和反向截止的特性，常用于交流电桥式整流器、逆变器等电路中。

2.IGBT (Insulated Gate Bipolar Transistor) IGBT 是一种高压高频开关器件，兼具了普通晶体管和普通MOSFET的特点。

它可以控制高电压和高电流的通断，并且具有低开关损耗和快速切换速度的特点。

IGBT广泛用于工业设备、交通工具和电力传输中。

3.MOSFET (Metal-Oxide-SemiconductorField-Effect Transistor)MOSFET 是一种常见的开关器件，可以通过调节栅极电压来控制导通和截止。

它具有低导通电阻、低开关损耗和高开关速度的特点。

MOSFET 常用于直流转换器、电机驱动和太阳能发电逆变器等应用中。

二、功率模块1.IGBT模块IGBT模块是由多个IGBT芯片、隔离驱动电路和散热器组成的集成模块。

它可以方便地实现高压高频电路的设计和构建，广泛应用于电力传输、电机驱动和可再生能源领域。

2.整流桥模块整流桥模块是由多个整流二极管组成的集成模块。

它常用于交流电源的整流和直流电源供应的设计中。

3.功率放大模块功率放大模块是用于放大低功率信号为高功率信号的模块。

它常用于音频放大器、无线电频率放大器等应用中。

三、电力电子器件的应用1.交流调速电力电子器件在交流调速中起着重要作用。

例如，交流调压器使用电力电子器件的开关特性来调节交流电压的大小，实现电压调节和稳定。

2.无线充电利用电力电子器件的功率转换特性，可以实现无线充电技术。

主要电力电子器件特点◆不可控器件——电力二极管PD◆电流驱动型器件(SCR、GTO、GTR)◆电压驱动型器件（POWER MOSFET、IGBT）（）电力二极管（P Di d ）I（一）电力二极管（Power Diode）I F◆二极管的基本原理——PN结的单向导电性功率提高：结构、P-i-NO U TO U FU◆PN 结的电容效应，结电容C J 影响PN 结的工作频率势垒电容C B 和扩散电容C D◆正向电压降U 和反向漏电流I Fd i F F U Ft t t rrt dt ft t td t◆通流能力强---电导调制效应F 012U Rd i R d t ◆存在较大反向电流和反向电压过冲a)U RPI R P ◆正向导通需要正向恢复时间t fr（二）电流驱动型器件特点：都是三个联接端，2个功率端，1个控制端◆晶闸管—半控型器件，开通时刻可控◆门极可关断晶闸管GTO☞晶闸管的一种派生器件，在门极施加负的脉冲电流使其关断小☞电流关断增益βoff◆电力晶体管（Giant Transistor——GTR）☞与普通的双极结型晶体管基本原理样与普通的双极结型晶体管基本原理一样☞最主要的特性是耐压高、电流大、开关特性好（三）电力MOSFET（绝缘栅型MOS）栅极来控制漏极特点◆电压来控制电流，它的特点：☞驱动电路简单，需要的驱动功率小。

☞开关速度快，工作频率高。

☞电流容量小，耐压低，多用于功率不超过10kW的电力电子装置。

◆按导电沟道可分为沟道和沟道P N沟道。

☞当栅极电压为零时漏源极之间就存在导电沟道的称为耗尽型。

对于N（P）沟道器件，栅极电压大于（小于）零时才存在导☞）沟道器件栅极电压大于（小于）零时才存在导电沟道的称为增强型。

☞在电力MOSFET中，主要是N沟道增强型。

中主要是☞输出特性截止区（GTR的截止区）饱和区（GTR的放大区）非饱和区（GTR的饱和区）饱和----漏源电压增加时漏极电流不再增加，非饱和指漏源电压增加时----漏极电流相应增加。

电路中的电力电子器件与应用电力电子器件是构成电力电子系统的核心组成部分，在电力转换和控制中发挥着至关重要的作用。

本文将介绍一些常见的电力电子器件，并探讨它们在电路中的应用。

一、二极管（Diode）二极管是最简单的电力电子器件之一，它具有单向导电特性。

在电路中，二极管常用于整流电路，将交流电转换为直流电。

此外，二极管还可以用作过电压保护装置，以保护其他电子元件不受过电压的损害。

二、晶闸管（Thyristor）晶闸管是一种控制型二极管，具有可控的导通和截止特性。

在电力电子系统中，晶闸管广泛应用于交流电控制领域。

通过控制晶闸管的触发方式和触发角，可以实现对交流电的精确控制，用于变频调速、电流调节等方面。

三、可控硅（SCR）可控硅是一种具有双向导电特性的晶闸管。

与晶闸管相比，可控硅增加了反向导通能力，可以实现交流电的双向控制。

可控硅在电动机控制、电源开关等领域有广泛应用。

四、功率场效应晶体管（Power MOSFET）功率MOSFET是一种常用的电力电子开关器件。

它具有低导通电阻和高开关速度的特点，可实现高效率的功率传递。

功率MOSFET在电力电子转换系统中常用于开关电源、直流电机驱动等应用。

五、电力管（Power Transistor）电力管是具有较大功率承载能力的晶体管。

在高功率放大和开关电路中，电力管具有重要作用。

它可以放大或开关大电流，广泛应用于音频放大器、电力调制器等电路中。

六、电容（Capacitor）电容是一种储存电能的器件，具有储电和隔直流的特性。

在电力转换和滤波电路中，电容被广泛应用。

它可以储存电能，平滑电压波动，并降低电路中的噪声。

七、电感（Inductor）电感是一种储存磁能的器件，具有感应电压和滤波的作用。

在电力电子系统中，电感常被用于电源滤波、变压器和电感驱动等应用，用以改变电流和电压的大小。

综上所述，电力电子器件在电路中扮演着不可或缺的角色。

通过合理选择和应用这些器件，我们可以实现电能的高效转换、精确控制和稳定输出。

电力电子器件及应用技术电力电子器件是指能转换和调节电能的器件，是电力电子技术的核心。

随着电力电子技术的不断发展，电力电子器件的种类也日益增多。

在本文中，我们将介绍几种常见的电力电子器件及其应用技术。

一、开关管开关管是一种常见的电力电子器件，适用于高压、高电流的工作环境。

开关管具有通断能力强、开关速度快等特点，被广泛应用于各个领域。

最常见的应用是在电源开关、直流电机驱动器、电池充电器等设备中。

二、整流器整流器是将交流电转换为直流电的电力电子器件，常用于交流电转换为直流电的环境中。

整流器的类型有很多种，其中最常见的是单相整流器和三相整流器。

整流器广泛应用于交流到直流的转换领域，比如电源适配器、电气焊接设备等。

三、逆变器逆变器是将直流电转换为交流电的电力电子器件，适用于需要将直流电转换为交流电的场合。

逆变器在可逆变和无线电源等领域有广泛应用。

它可以将直流电动力设备连接到交流电网，比如太阳能和风能的利用。

逆变器还可用于驱动交流电机。

四、电力调节器电力调节器是一种能够调节电能的电力电子器件，可以根据需要对电压和电流进行调节。

电力调节器被广泛应用于稳压变送器、磁控管、智能继电器等设备中。

它能够在工业自动化、变频调速等领域起到重要作用。

五、功率电子器件功率电子器件是指能够直接转换大功率电力的电力电子器件。

功率电子器件的种类多样，其中最常见的是晶闸管、电力二极管和功率MOSFET。

这些器件被广泛应用于电力变换、电力控制等领域。

功率电子器件的发展为电力电子技术的进步提供了有力支持。

六、电力电子应用技术电力电子应用技术是指将电力电子器件应用于各个领域的技术方法和方法。

电力电子应用技术在电力系统、工业制造、交通运输、新能源等领域发挥着重要作用。

其中，电力变换技术、电力控制技术、电力传输技术等是电力电子应用技术的重要组成部分。

七、电力电子器件的未来发展随着科技的进步和社会的发展，电力电子器件及其应用技术也在不断发展。

未来，电力电子器件将更加智能化、高效化、小型化。

试列举电力电子器件，并从不同的角度对这些电力电子器件进行分类。

目前常用的全控型电力电子器件有哪些？以下是一些常见的电力电子器件的分类：1.控制器件：这类器件用于控制电力系统中的电流、电压和功率流动。

例如，控制器件包括逆变器、整流器和交流调压器等。

2.开关器件：这类器件用于控制电力系统中的电流通断。

常见的开关器件包括晶闸管（SCR）、双向晶闸管（TRIAC）、功率MOSFET、IGBT（绝缘栅双极型晶体管）和GTO（门控双极型晶体管）等。

3.整流器件：这些器件用于将交流电转换为直流电。

典型的整流器件包括整流二极管、普通晶闸管、快恢复二极管和大功率二极管等。

4.逆变器件：这类器件用于将直流电转换为交流电。

常见的逆变器件包括逆变二极管、MOSFET逆变器、IGBT逆变器和GTO逆变器等。

5.检测和保护器件：这些器件用于检测电流、电压、温度等电力系统参数，并提供保护控制。

典型的检测和保护器件包括电流传感器、电压传感器、温度传感器和保护电路等。

常用的全控型电力电子器件包括：1.晶闸管（SCR）：可控硅，适用于高功率、高电压应用中的整流和开关控制。

2.双向晶闸管（TRIAC）：适用于交流电控制，用于调节电压和控制功率。

3.大功率MOSFET：金属氧化物半导体场效应晶体管，用于高频开关和高效率应用。

4.功率IGBT：绝缘栅双极型晶体管，结合了MOSFET和晶闸管的特性，适用于高频率开关、高功率应用。

5.门控双极型晶体管（GTO）：适用于高功率、大电流应用中的整流和开关控制。

不同的器件在性能、应用场景和特点等方面各有优势，选择适合特定应用的器件取决于实际需求。

电力电子技术中常见的功率器件有哪些电力电子技术是指利用电子器件与电力电路相结合，实现电能变换控制的技术领域。

在电力电子系统中，功率器件扮演着至关重要的角色，用于实现电能的调节、变换和传输。

本文将介绍电力电子技术中常见的功率器件。

1. 硅控整流器（SCR）硅控整流器（Silicon Controlled Rectifier，SCR）是一种能控制电流的功率器件。

它广泛应用于电力电子系统中的交流至直流变换、电能变流控制等方面。

SCR具有自保持性能和高电流承受能力，适用于高功率和高电流的应用。

2. 二极管二极管（Diode）是一种最简单的功率器件，用于无源器件或有源器件的整流与反向阻断。

它具有单向导电特性，常用于电源电路、整流电路和开关电源中。

3. MOSFET金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor，MOSFET）是一种控制型功率器件。

它具有低电压控制、低输入电阻和高频特性等优势。

在交流变直流电源、逆变器以及开关电源等领域中得到广泛应用。

4. IGBT绝缘栅双极型晶体管（Insulated Gate Bipolar Transistor，IGBT）是一种开关型功率器件。

它综合了MOSFET和晶闸管（GTR）的特点，既具有MOSFET的低电压控制特性，又具有GTR的高电流承受能力。

IGBT广泛应用于电力传动、逆变器和调压器等领域。

5. GTO门极可控晶闸管（Gate Turn-Off Thyristor，GTO）是一种可控硅器件。

它具有GTR的高电流承受能力和SCR的高电压承受能力，能够承受大功率的电流和电压。

GTO在高电流和高压应用领域具有重要地位，如电力传动、变频调速等。

6. 可控硅可控硅（Thyristor）是一种具有双向触发、单向导通的功率器件。

它适用于交流电的控制和变换，广泛应用于电力电子变频调速、电机起动控制等领域。

电力电子元器件深入探讨电力电子行业中的关键元器件电力电子是现代电力系统中不可或缺的技术领域之一，它涵盖了各种用于调节和转换电能的技术和设备。

而在电力电子系统中，关键元器件的性能直接关系到整个系统的安全性、可靠性和效能。

本文将深入探讨电力电子行业中的几个关键元器件：晶闸管、功率二极管、IGBT、MOSFET及电容器。

一、晶闸管晶闸管是电力电子行业中最重要和最常用的器件之一。

它是一种具有双向导通能力的开关元件，可以控制大功率电流。

晶闸管的主要特点是可逆导通性、开关速度快、耐电压高等。

它在交流电控制、变频调速、逆变等领域具有广泛应用。

二、功率二极管功率二极管是另一种常用的关键元器件，它具有单向导电特性。

功率二极管可以用于整流电路、瞬态保护、逆变器等各种电力电子系统中。

功率二极管的主要特点是反向耐压高、开关速度快、漏电流小等。

三、IGBTIGBT（Insulated Gate Bipolar Transistor）是一种大功率半导体开关器件，结合了MOSFET和双极型晶体管的特性。

IGBT可以实现大电流和高开关速度，广泛应用于电力电子系统中的逆变器、变频器、直流传动等领域。

它具有可控性强、工作温度范围广的特点。

四、MOSFETMOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的功率开关和调节器件。

MOSFET可以实现大功率开关和调节，广泛应用于变频器、逆变器、电压调节等电力电子系统中。

它具有开关速度快、体积小、无电流触发等特点。

五、电容器电容器是电力电子系统中常用的能量存储元器件。

它主要用于滤波、稳压、谐振等功能。

电容器的主要特点是容量大、损耗小、响应速度快等。

在电力电子系统中，电容器的选择和使用直接影响到系统的稳定性和性能。

总结：电力电子元器件在电力电子行业中扮演着重要的角色。

本文深入探讨了几个关键元器件的性能特点和应用领域。

晶闸管、功率二极管、IGBT、MOSFET及电容器在电力电子系统中发挥着重要的作用，它们的性能和可靠性直接关系到整个系统的运行效能。

电子行业电力电子器件介绍1. 概述电力电子器件是电子行业中一类重要的器件，在能源转换、控制和调节等方面发挥着关键作用。

随着能源需求的增长和环境保护的要求，对电力电子器件的要求也越来越高。

2. 电力电子器件的分类电力电子器件根据其功能和特点可以分为多个类别，以下是一些常见的电力电子器件分类：2.1 可控硅（SCR）可控硅是一种常见的电力电子器件，在交流电控制方面具有重要作用。

可控硅具有整流和可控开关的功能，因此广泛应用于电能转换、变频调速、功率因数校正等领域。

2.2 可控晶闸管（GTO）可控晶闸管是一种高压高功率的半导体开关器件，广泛应用于高压直流输电和直流变频调速等场合。

可控晶闸管具有较好的控制能力和可靠性，被认为是电力电子领域的关键器件之一。

2.3 电力二极管电力二极管是一种用于整流和逆变的无控制半导体器件。

具有较大的导通电流和较高的工作温度，广泛用于交流电转换、电源等方面。

常见的电力二极管有快恢复二极管、整流二极管等。

2.4 电力MOSFET电力MOSFET是电力电子器件中的一种关键元件，广泛应用于交流-直流转换、逆变和变频调速等领域。

它具有快速开关速度、低开关损耗和高温工作能力等优点。

电力IGBT是一种高压、高功率的开关器件，结合了MOSFET的高速性和可控晶闸管的大电流承受能力。

电力IGBT被广泛应用于交流电变频调速、直流电逆变等电力电子系统中。

3. 电力电子器件的应用电力电子器件在电力变换、电能控制和调节等方面具有广泛的应用。

电力电子器件可以将一种电能形式转换为另一种电能形式，例如将交流电转换为直流电、将直流电转换为交流电。

这种电力转换广泛应用于工业生产、交通运输等领域。

3.2 电能控制和调节电力电子器件可以控制和调节电能的大小、频率和波形，实现对电力系统的稳定运行和优化控制。

例如，调整电源的输出电压、调整电机的转速等。

3.3 新能源应用随着新能源的快速发展，电力电子器件在太阳能、风能等新能源设备中的应用越来越广泛。

电气工程中的电力电子器件和应用电力电子器件是电力工程中重要的组成部分，它们在电力系统的调节、转换和控制中发挥着关键的作用。

本文将介绍电力电子器件的基本原理、常见类型以及在电力工程中的应用。

一、电力电子器件的基本原理电力电子器件是指能够将电力从一种形式转换为另一种形式的电子器件。

它们通常工作在高功率和高电压环境下，能够实现电力的调节、控制和转换。

电力电子器件的基本原理包括以下几个方面：1. 半导体器件：电力电子器件主要采用半导体材料制造而成，如二极管、晶体管、场效应管等。

这些器件可通过操控半导体材料的导电性质，实现对电流和电压的精确控制。

2. 开关性能：电力电子器件具备较高的开关速度和可靠性，能够在微秒级别快速开关，并能承受高电压和大电流的冲击。

3. 控制方法：电力电子器件通过控制其开关状态，实现对电力的调节和转换。

常见的控制方法包括脉宽调制（PWM）、脉冲频率调制（PFM）等。

二、电力电子器件的常见类型根据电力电子器件的具体功能和应用场景，可以将其分为多种类型。

以下介绍三种常见的电力电子器件：1. 整流器：整流器是将交流电转换为直流电的电力电子器件。

它主要由可控整流器和非控整流器两类组成。

整流器广泛应用于变频驱动、直流电源等领域，通过调节整流器的导通角度，可以实现对输出电压的控制。

2. 逆变器：逆变器是将直流电转换为交流电的电力电子器件。

它可以将直流电源中的电能转换为交流电源，常用于太阳能发电系统、电动车驱动系统等。

逆变器具备较高的频率控制能力，可以实现对输出电压和频率的精确调节。

3. 调压器：调压器是在电力系统中实现电压调节的电力电子器件。

它能够稳定输出电压，使其在设定范围内波动。

调压器广泛应用于变压器、电力稳定器等设备中，通过控制调压器的开关状态，可以实现对输出电压的调节。

三、电力电子器件在电力工程中的应用电力电子器件在电力工程中有广泛的应用，以下介绍几个常见的应用场景：1. 高压直流输电（HVDC）：HVDC系统利用逆变器和整流器等电力电子器件，将大容量的电力以直流形式进行长距离传输。
