下载文档原格式
机械工程材料（于永泗齐民）课后习题答案（二）作者：WUST5-3、判断下列说法正误，并说明原因。
1.马氏体是硬而脆的相。
错，马氏体是硬的相,渗碳体才是脆的相；2.过冷奥氏体的冷却速度大于Vk时,则冷速越大,所得马氏体的硬度越高。
错，马氏体硬度取决于含碳量,与冷却速度无关;3.钢中的合金元素含碳量越高,其淬火后的硬度也越高。
错,合金元素对淬透性的影响大,但对硬度影响小;4.本质细晶粒钢的晶粒总是比本质粗晶粒钢的晶粒细。
错,晶粒的大小与加热温度和保温时间有关.本质细晶粒钢只是加热时长大的趋向比本质粗晶粒钢小,但不代表本身比本质粗晶粒钢的晶粒细;5.同种钢材在同样的加热条件下,总是水冷的比油冷的淬透性好,小件的比大件的淬透性好。
错，钢的淬透性取决于其临界冷却速度,与工件尺寸和冷却介质无关。
5-4、生产中常把加热到淬火温度的钳工扁铲的刃部蘸入水中急冷后,出水停留一会,再整体投入水中冷却,两次水冷的作用及水冷后的组织。
刃部入水急冷淬火,得马氏体,出水停留一段时间为回火得回火马氏体,再整体入水,抑制继续回火,保留回火组织。
5-5、用20钢进行表面淬火和用45钢进行渗碳处理是否合适？为什么？20钢不适合表面淬火,含碳量低会降低硬度和耐磨性；45钢不适合渗碳处理,碳含量足够,渗碳使低碳钢工件表面获得较高碳浓度。
5-6、钢经表面淬火或渗碳后,表层的残余应力是拉应力还是压应力？原因？压应力,因表面低温,收缩后心部的高温区产生塑性变形,冷却后内部部分弹性变形恢复。
5-7、一批45钢零件进行热处理时，不慎将淬火件和调质件弄混，如何区分开？为什么？用锯片试锯,淬火件比调质件难锯,因为淬火后工件硬度提高,二调质会降低硬度。
5-8、将两个T12钢小试样分别加热到780℃和860℃,保温后以大于V k 的速度冷却至室温,试回答问题,并说明原因。
1.哪个温度淬火后马氏体晶粒粗大？860,温度越高,奥氏体晶粒成长越快;2.哪个淬火后残余奥氏体量多？860,温度高，奥氏体含碳量高,转化充分,冷却时奥氏体越多;3.哪个淬火后末溶碳化物量多？780，溶碳能力较小;4.哪个淬火适合？780,因淬火加热温度以得到均匀细小奥氏体为原则,以便淬火后获得细小马氏体组织,高温下奥氏体易长大形成粗大奥氏体组织,故780加热好。
机械⼯程材料课后答案⼯程材料习题<习题⼀>1、抗拉强度：是材料在破断前所能承受的最⼤应⼒。
屈服强度：是材料开始产⽣明显塑性变形时的最低应⼒。
塑性：是指材料在载荷作⽤下，产⽣永久变形⽽不破坏的能⼒韧性：材料变形时吸收变形⼒的能⼒硬度：硬度是衡量材料软硬程度的指标，材料表⾯抵抗更硬物体压⼊的能⼒。
刚度：材料抵抗弹性变形的能⼒。
疲劳强度：经⽆限次循环⽽不发⽣疲劳破坏的最⼤应⼒。
冲击韧性：材料在冲击载荷作⽤下抵抗破坏的能⼒。
断裂韧性：材料抵抗裂纹扩展的能⼒。
2 、材料的弹性模量与塑性⽆关。
3 、四种不同材料的应⼒应变曲线，试⽐较抗拉强度，屈服强度，刚度和塑性。
由⼤到⼩的顺序，抗拉强度： 2 、 1 、 3 、 4 。
屈服强度： 1 、 3 、 2 、 4 。
刚度：1 、3 、2 、4 。
塑性：3 、2 、4 、1 。
4、常⽤的硬度测试⽅法有⼏种？这些⽅法测出的硬度值能否进⾏⽐较？布⽒、洛⽒、维⽒和显微硬度。
由于各种硬度测试⽅法的原理不同，所以测出的硬度值不能直接进⾏⽐较。
5、以下⼯件应该采⽤何种硬度试验法测定其硬度？（1）锉⼑：洛⽒或维⽒硬度（2）黄铜轴套：布⽒硬度（3）供应状态的各种碳钢钢材：布⽒硬度（4）硬质合⾦⼑⽚：洛⽒或维⽒硬度（5）耐磨⼯件的表⾯硬化层：显微硬度6、反映材料承受冲击载荷的性能指标是什么？不同条件下测得的这些指标能否进⾏⽐较？怎样应⽤这些性能指标？冲击功或冲击韧性。
由于冲击功或冲击韧性代表了在指定温度下，材料在缺⼝和冲击载荷共同作⽤下脆化的趋势及其程度，所以不同条件下测得的这种指标不能进⾏⽐较。
冲击韧性是⼀个对成分、组织、结构极敏感的参数，在冲击试验中很容易揭⽰出材料中的某些物理现象，如晶粒粗化、冷脆、热脆和回⽕脆性等，故⽬前常⽤冲击试验来检验冶炼、热处理以及各种加⼯⼯艺的质量。
此外，不同温度下的冲击试验可以测定材料的冷脆转变温度。
同时，冲击韧性对某些零件（如装甲板等）抵抗少数⼏次⼤能量冲击的设计有⼀定的参考意义。
第一章习题答案1、按优先数的基本系列确定优先数：第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。
试判断它们属于优先数系中的哪一种?其公比是多少？解：它们属于R10 （0.50，2.00），公比是1.25。
第三章习题答案1、孔的基本尺寸D=50mm，最大极限尺寸Dmax=50.087mm，最小极限尺寸Dmin=50.025mm，求孔的上偏差ES，下偏差EI及公差TD，并画出公差带图。
解：根据公式可得孔的上偏差 ES=Dmax-D = 50.087-50 = +0.087 mm孔的下偏差 EI=Dmin-D = 50.025-50 = +0.025 mm孔的公差 TD=︱Dmax - Dmin︱=0.062 mm2、设某配合的孔径为，轴径为，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：Dmax=φ15.027 Dmin=φ15轴: dmax=φ14.984 dmin=φ14.966(2)极限偏差：孔：ES=+0.027 EI=0轴：es= -0.016 ei= -0.034(3)尺寸公差：孔：TD=|ES-EI|= |（+0.027）-0|=0.027轴：Td= |es-ei|=|（-0.016）－（-0.034）|=0.018(4)极限间隙：Xmax= ES－ei=（+0.027）－（-0.034）=+0.061Xmin= EI－es=0－（-0.016）=+0.016平均间隙(5)配合公差：Tf= TD+ Td=0.027+0.018=0.045(6)尺寸公差带和配合公差带图，如图所示。

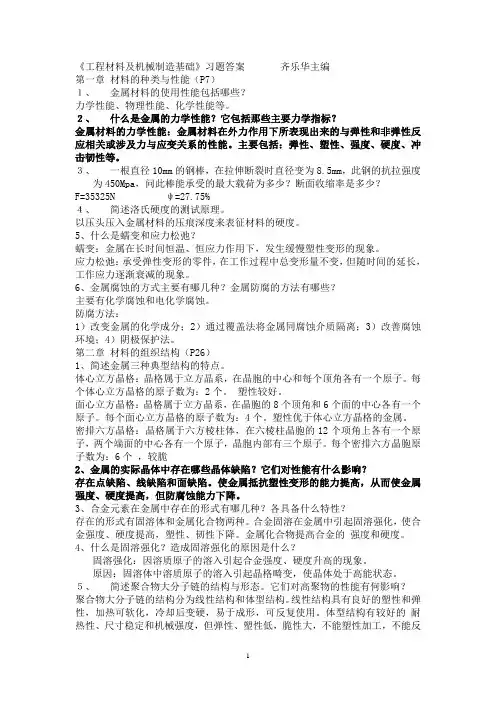

《工程材料及机械制造基础》习题答案齐乐华主编第一章材料的种类与性能（P7）１、金属材料的使用性能包括哪些？力学性能、物理性能、化学性能等。
２、什么是金属的力学性能？它包括那些主要力学指标？金属材料的力学性能：金属材料在外力作用下所表现出来的与弹性和非弹性反应相关或涉及力与应变关系的性能。
主要包括：弹性、塑性、强度、硬度、冲击韧性等。
３、一根直径10mm的钢棒，在拉伸断裂时直径变为8.5mm，此钢的抗拉强度为450Mpa，问此棒能承受的最大载荷为多少？断面收缩率是多少？F=35325N ψ=27.75%４、简述洛氏硬度的测试原理。
以压头压入金属材料的压痕深度来表征材料的硬度。
5、什么是蠕变和应力松弛？蠕变：金属在长时间恒温、恒应力作用下，发生缓慢塑性变形的现象。
应力松弛：承受弹性变形的零件，在工作过程中总变形量不变，但随时间的延长，工作应力逐渐衰减的现象。
6、金属腐蚀的方式主要有哪几种？金属防腐的方法有哪些？主要有化学腐蚀和电化学腐蚀。
防腐方法：1）改变金属的化学成分；2）通过覆盖法将金属同腐蚀介质隔离；3）改善腐蚀环境；4）阴极保护法。
第二章材料的组织结构（P26）1、简述金属三种典型结构的特点。
体心立方晶格：晶格属于立方晶系，在晶胞的中心和每个顶角各有一个原子。
每个体心立方晶格的原子数为：2个。
塑性较好。
面心立方晶格：晶格属于立方晶系，在晶胞的8个顶角和6个面的中心各有一个原子。
每个面心立方晶格的原子数为：4个。
塑性优于体心立方晶格的金属。
密排六方晶格：晶格属于六方棱柱体，在六棱柱晶胞的12个项角上各有一个原子，两个端面的中心各有一个原子，晶胞内部有三个原子。
每个密排六方晶胞原子数为：6个，较脆2、金属的实际晶体中存在哪些晶体缺陷？它们对性能有什么影响？存在点缺陷、线缺陷和面缺陷。
使金属抵抗塑性变形的能力提高，从而使金属强度、硬度提高，但防腐蚀能力下降。
3、合金元素在金属中存在的形式有哪几种？各具备什么特性？存在的形式有固溶体和金属化合物两种。
第 1 章材料的性能 、选择题1. 表示金属材料屈服强度的符号是（ B ） A.σ B.σs C.σb D.σ-12. 表示金属材料弹性极限的符号是（A ） A.σeB.σsC.σbD.σ-13. 在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（B ） A.HB B.HRC C.HV D.HS4. 金属材料在载荷作用下抵抗变形和破坏的能力叫（ A ） A. 强度 B. 硬度 C. 塑性 D. 弹性二、填空1. 金属材料的机械性能是指在载荷作用下其抵抗（变形 ）或（破坏 ）的能力。
2. 金属塑性的指标主要有（伸长率）和（断面收缩率）两种。
3. 低碳钢拉伸试验的过程可以分为弹性变形、 （塑性变形）和（断裂）三个阶段。
4. 常用测定硬度的方法有（布氏硬度测试法） 、（洛氏硬度测试法）和维氏硬度测试法。
5. 疲劳强度是表示材料经（无数次应力循环）作用而（不发生断裂时）的最大应力值。
三、是非题1. 用布氏硬度测量硬度时，压头为钢球，用符号 HBS 表示。
2. 用布氏硬度测量硬度时，压头为硬质合金球，用符号HBW 表示。
3. 金属材料的机械性能可以理解为金属材料的失效抗力。
四、改正题1. 疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。
2. 渗碳件经淬火处理后用 HB 硬度计测量表层硬度 。
3. 受冲击载荷作用的工件，考虑机械性能的指标主要是疲劳强度。
4. 衡量材料的塑性的指标主要有伸长率和冲击韧性。
5. 冲击韧性是指金属材料在载荷作用下抵抗破坏的能力。
五、简答题6. 在立方晶系中 , 指数相同的晶面和晶向 （B ） A.相互平行 B. 相互垂直 C. 相互重叠 D. 毫无关联7. 在面心立方晶格中 , 原子密度最大的晶面是 （C ） A.（100） B.（110） C.（111） D.（122）将冲击载荷改成交变载荷 将 HB 改成 HR 将疲劳强度改成冲击韧性 将冲击韧性改成断面收缩率 将载荷改成冲击载荷1. 说明下列机械性能指标符合所表示的意思：σ σs:屈服强度 HRC ：洛氏硬度（压头为金刚石圆锥）σb : 抗拉强度HBS:布氏硬度（压头为钢球） 第 2 章材料的结构一、选择题1. 每个体心立方晶胞中包含有（ B ）个原子2. 每个面心立方晶胞中包含有（ C ）个原子3. 属于面心立方晶格的金属有（ C ）4. 属于体心立方晶格的金属有（ B ）5. 在晶体缺陷中，属于点缺陷的有（ A ）s 、σ 0.2 、 HRC 、σ -1 、σ b 、δ 5、 HBS 。

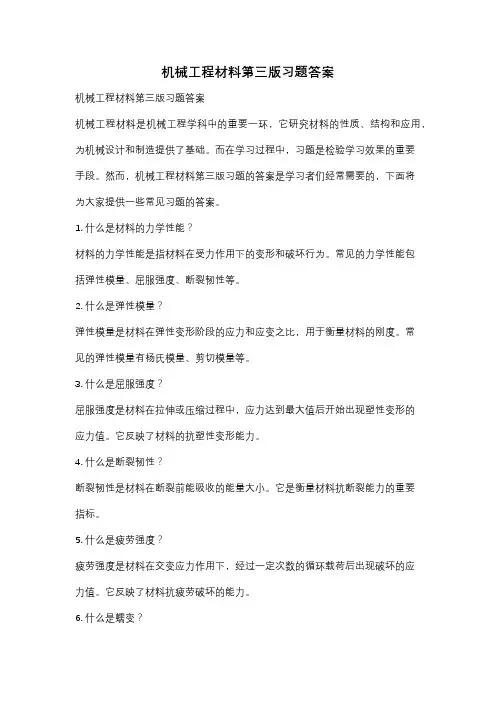

机械工程材料第三版习题答案机械工程材料第三版习题答案机械工程材料是机械工程学科中的重要一环，它研究材料的性质、结构和应用，为机械设计和制造提供了基础。
而在学习过程中，习题是检验学习效果的重要手段。
然而，机械工程材料第三版习题的答案是学习者们经常需要的，下面将为大家提供一些常见习题的答案。
1. 什么是材料的力学性能？材料的力学性能是指材料在受力作用下的变形和破坏行为。
常见的力学性能包括弹性模量、屈服强度、断裂韧性等。
2. 什么是弹性模量？弹性模量是材料在弹性变形阶段的应力和应变之比，用于衡量材料的刚度。
常见的弹性模量有杨氏模量、剪切模量等。
3. 什么是屈服强度？屈服强度是材料在拉伸或压缩过程中，应力达到最大值后开始出现塑性变形的应力值。
它反映了材料的抗塑性变形能力。
4. 什么是断裂韧性？断裂韧性是材料在断裂前能吸收的能量大小。
它是衡量材料抗断裂能力的重要指标。
5. 什么是疲劳强度？疲劳强度是材料在交变应力作用下，经过一定次数的循环载荷后出现破坏的应力值。
它反映了材料抗疲劳破坏的能力。
6. 什么是蠕变？蠕变是指材料在高温下长时间受持续应力作用下发生的塑性变形。
它是材料在高温环境中的重要力学性能。
7. 什么是热膨胀系数？热膨胀系数是材料在温度变化时长度或体积的变化比例。
它是衡量材料热膨胀性能的重要指标。
8. 什么是材料的硬度？硬度是材料抵抗局部塑性变形的能力。
常见的硬度测试方法有洛氏硬度、布氏硬度等。
9. 什么是材料的耐蚀性？耐蚀性是材料抵抗介质侵蚀的能力。
不同材料的耐蚀性不同，需要根据具体工作环境选择合适的材料。
10. 什么是材料的导热性？导热性是材料传导热量的能力。
常见的导热性指标有热导率和导热系数。
以上是机械工程材料第三版中一些常见习题的答案。
通过习题的练习和答案的参考，可以帮助学习者更好地理解材料的性能和应用，提高解决实际问题的能力。
希望这些答案对大家的学习有所帮助。
机械工程材料_第三版_王运炎_编写__部分课后练习__考试重点习题和答案work Information Technology Company.2020YEAR第五章1．定义：马氏体：碳在α-Fe中的过饱和固溶体，是单相的亚稳组织。
淬透性：钢在淬火时能获得淬硬深度的能力，它是刚才本身固有的属性。
淬硬性：钢在淬火后能达到最高硬度的能力，它主要取决于马氏体的含碳量。
2．热处理加热的目的是什么：消除毛胚中的缺陷，改善其工艺性能，为后续工艺做组织准备；更重要的是热处理能显著提高钢的力学性能，从而充分发挥刚才的潜能，提高工件的使用性能和使用寿命。
（得到奥氏体）3．马氏体有几种类型性能特点如何含碳量分别为0.1%，0.2%，0.4%，0.7%，1.0%的钢淬火后分别得到何种马氏体：马氏体组织形态主要有片状和板条状两种基本类型；片状马氏体（高碳马氏体）硬度大，塑性，韧性差。
板条状马氏体（低碳马氏体）有良好的塑性和韧性，有较高的断裂韧度和较低的韧脆转变温度等特点；0.1%，0.2%为板条状马氏体，0.4%，0.7%为两种马氏体的混合组织，1.0%为片状马氏体。
（0.2%以下为板条状马氏体，1.0%以上为片状马氏体）4．生产中常用的退火方法有哪些退火的目的，加热温度，获得的组织及应用含碳0.6%，0.8%，1.2%的钢,具有晶内偏析的铸件或铸锭，存在内应力的铸件或铸锭分别应该采用哪种退火加热温度是多少得到何组织退火分为完全退火，均匀退火，球化退火，去应力退火；1。
完全退火：主要运用于亚共析成分的碳钢和合金钢的铸件，锻件，热轧型材和焊接结构件。
目的是细化晶粒，消除内应力和组织缺陷，降低硬度，为随后的切削加工和淬火做好组织准备。
加热到Ac3以上30-50℃，保温一段时间，随炉缓慢冷却到600℃以下，在出炉在空气中冷却。
2。
球化退火：主要运用于共析或过共析成分的碳钢和合金钢。
目的是使钢中的碳化物球化，以降低硬度，改善切削加工性，并为淬火做好组织准备。

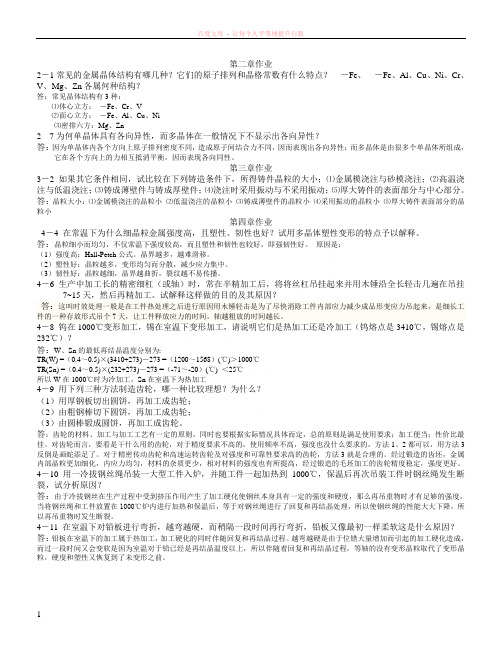

2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？答：常见晶体结构有3种：⑴体心立方：－Fe、Cr、V⑵面心立方：－Fe、Al、Cu、Ni⑶密排六方：Mg、Zn2---7为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
第三章作业3－2 如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。
答：晶粒大小：⑴金属模浇注的晶粒小⑵低温浇注的晶粒小⑶铸成薄壁件的晶粒小⑷采用振动的晶粒小⑸厚大铸件表面部分的晶粒小第四章作业4－4 在常温下为什么细晶粒金属强度高，且塑性、韧性也好？试用多晶体塑性变形的特点予以解释。
答：晶粒细小而均匀，不仅常温下强度较高，而且塑性和韧性也较好，即强韧性好。
原因是：（1）强度高：Hall-Petch公式。
晶界越多，越难滑移。
（2）塑性好：晶粒越多，变形均匀而分散，减少应力集中。
（3）韧性好：晶粒越细，晶界越曲折，裂纹越不易传播。
4－6 生产中加工长的精密细杠（或轴）时，常在半精加工后，将将丝杠吊挂起来并用木锤沿全长轻击几遍在吊挂7~15天，然后再精加工。
试解释这样做的目的及其原因？答：这叫时效处理一般是在工件热处理之后进行原因用木锤轻击是为了尽快消除工件内部应力减少成品形变应力吊起来，是细长工件的一种存放形式吊个7天，让工件释放应力的时间，轴越粗放的时间越长。
4－8 钨在1000℃变形加工，锡在室温下变形加工，请说明它们是热加工还是冷加工（钨熔点是3410℃，锡熔点是232℃）？答：W、Sn的最低再结晶温度分别为:TR(W) =（0.4～0.5)×(3410+273)－273 =（1200～1568）(℃)＞1000℃TR(Sn) =（0.4～0.5)×(232+273)－273 =（-71～-20）(℃) ＜25℃所以W在1000℃时为冷加工，Sn在室温下为热加工4－9 用下列三种方法制造齿轮，哪一种比较理想？为什么？（1）用厚钢板切出圆饼，再加工成齿轮；（2）由粗钢棒切下圆饼，再加工成齿轮；（3）由圆棒锻成圆饼，再加工成齿轮。

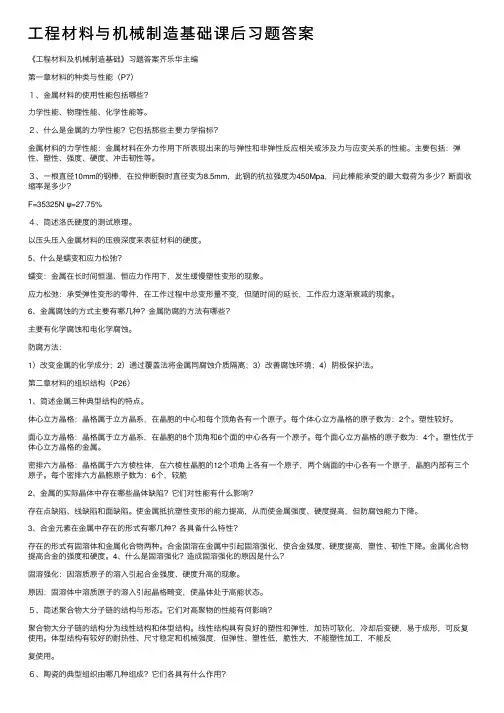

⼯程材料与机械制造基础课后习题答案《⼯程材料及机械制造基础》习题答案齐乐华主编第⼀章材料的种类与性能（P7）１、⾦属材料的使⽤性能包括哪些？⼒学性能、物理性能、化学性能等。
２、什么是⾦属的⼒学性能？它包括那些主要⼒学指标？⾦属材料的⼒学性能：⾦属材料在外⼒作⽤下所表现出来的与弹性和⾮弹性反应相关或涉及⼒与应变关系的性能。
主要包括：弹性、塑性、强度、硬度、冲击韧性等。
３、⼀根直径10mm的钢棒，在拉伸断裂时直径变为8.5mm，此钢的抗拉强度为450Mpa，问此棒能承受的最⼤载荷为多少？断⾯收缩率是多少？F=35325N ψ=27.75%４、简述洛⽒硬度的测试原理。
以压头压⼊⾦属材料的压痕深度来表征材料的硬度。
5、什么是蠕变和应⼒松弛？蠕变：⾦属在长时间恒温、恒应⼒作⽤下，发⽣缓慢塑性变形的现象。
应⼒松弛：承受弹性变形的零件，在⼯作过程中总变形量不变，但随时间的延长，⼯作应⼒逐渐衰减的现象。
6、⾦属腐蚀的⽅式主要有哪⼏种？⾦属防腐的⽅法有哪些？主要有化学腐蚀和电化学腐蚀。
防腐⽅法：1）改变⾦属的化学成分；2）通过覆盖法将⾦属同腐蚀介质隔离；3）改善腐蚀环境；4）阴极保护法。
第⼆章材料的组织结构（P26）1、简述⾦属三种典型结构的特点。
体⼼⽴⽅晶格：晶格属于⽴⽅晶系，在晶胞的中⼼和每个顶⾓各有⼀个原⼦。
每个体⼼⽴⽅晶格的原⼦数为：2个。
塑性较好。
⾯⼼⽴⽅晶格：晶格属于⽴⽅晶系，在晶胞的8个顶⾓和6个⾯的中⼼各有⼀个原⼦。
每个⾯⼼⽴⽅晶格的原⼦数为：4个。
塑性优于体⼼⽴⽅晶格的⾦属。
密排六⽅晶格：晶格属于六⽅棱柱体，在六棱柱晶胞的12个项⾓上各有⼀个原⼦，两个端⾯的中⼼各有⼀个原⼦，晶胞内部有三个原⼦。
每个密排六⽅晶胞原⼦数为：6个，较脆2、⾦属的实际晶体中存在哪些晶体缺陷？它们对性能有什么影响？存在点缺陷、线缺陷和⾯缺陷。
使⾦属抵抗塑性变形的能⼒提⾼，从⽽使⾦属强度、硬度提⾼，但防腐蚀能⼒下降。
3、合⾦元素在⾦属中存在的形式有哪⼏种？各具备什么特性？存在的形式有固溶体和⾦属化合物两种。
机械工程材料课后答案第一章金属的晶体结构与结晶1．解释下列名词点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。
如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。
如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。
滑移部分与未滑移部分的交界线即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂。
2.常见的金属晶体结构有哪几种？α-Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答：用来说明晶体中原子排列的紧密程度。
晶体中配位数和致密度越大，则晶体中原子排列越紧密。
4.晶面指数和晶向指数有什么不同？答：晶向是指晶格中各种原子列的位向，用晶向指数来表示，形式为；晶面是指晶格中不同方位上的原子面，用晶面指数来表示，形式为。
5.实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？答：如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。
因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。
同时晶体缺陷的存在还会增加金属的电阻，降低金属的抗腐蚀性能。
6.为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
7.过冷度与冷却速度有何关系？它对金属结晶过程有何影响？对铸件晶粒大小有何影响？答：①冷却速度越大，则过冷度也越大。
②随着冷却速度的增大，则晶体内形核率和长大速度都加快，加速结晶过程的进行，但当冷速达到一定值以后则结晶过程将减慢，因为这时原子的扩散能力减弱。
③过冷度增大，ΔF大，结晶驱动力大，形核率和长大速度都大，且N的增加比G增加得快，提高了N与G的比值，晶粒变细，但过冷度过大，对晶粒细化不利，结晶发生困难。
8.金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？答：①金属结晶的基本规律是形核和核长大。
②受到过冷度的影响，随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及振动和搅拌的方法也会增大形核率。
9.在铸造生产中，采用哪些措施控制晶粒大小？在生产中如何应用变质处理？答：①采用的方法：变质处理，钢模铸造以及在砂模中加冷铁以加快冷却速度的方法来控制晶粒大小。
②变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒。
③机械振动、搅拌。
第二章金属的塑性变形与再结晶1．解释下列名词：加工硬化、回复、再结晶、热加工、冷加工。
答：加工硬化：随着塑性变形的增加，金属的强度、硬度迅速增加；塑性、韧性迅速下降的现象。
回复：为了消除金属的加工硬化现象，将变形金属加热到某一温度，以使其组织和性能发生变化。
在加热温度较低时，原子的活动能力不大，这时金属的晶粒大小和形状没有明显的变化，只是在晶内发生点缺陷的消失以及位错的迁移等变化，因此，这时金属的强度、硬度和塑性等机械性能变化不大，而只是使内应力及电阻率等性能显著降低。
此阶段为回复阶段。
再结晶：被加热到较高的温度时，原子也具有较大的活动能力，使晶粒的外形开始变化。
从破碎拉长的晶粒变成新的等轴晶粒。
和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。
热加工：将金属加热到再结晶温度以上一定温度进行压力加工。
冷加工：在再结晶温度以下进行的压力加工。
2．产生加工硬化的原因是什么？加工硬化在金属加工中有什么利弊？答：①随着变形的增加，晶粒逐渐被拉长，直至破碎，这样使各晶粒都破碎成细碎的亚晶粒，变形愈大，晶粒破碎的程度愈大，这样使位错密度显著增加；同时细碎的亚晶粒也随着晶粒的拉长而被拉长。
因此，随着变形量的增加，由于晶粒破碎和位错密度的增加，金属的塑性变形抗力将迅速增大，即强度和硬度显著提高，而塑性和韧性下降产生所谓“加工硬化”现象。
②金属的加工硬化现象会给金属的进一步加工带来困难，如钢板在冷轧过程中会越轧越硬，以致最后轧不动。
另一方面人们可以利用加工硬化现象，来提高金属强度和硬度，如冷拔高强度钢丝就是利用冷加工变形产生的加工硬化来提高钢丝的强度的。
加工硬化也是某些压力加工工艺能够实现的重要因素。
如冷拉钢丝拉过模孔的部分，由于发生了加工硬化，不再继续变形而使变形转移到尚未拉过模孔的部分，这样钢丝才可以继续通过模孔而成形。
3．划分冷加工和热加工的主要条件是什么？答：主要是再结晶温度。
在再结晶温度以下进行的压力加工为冷加工，产生加工硬化现象；反之为热加工，产生的加工硬化现象被再结晶所消除。
4．与冷加工比较，热加工给金属件带来的益处有哪些？答：（1）通过热加工，可使铸态金属中的气孔焊合，从而使其致密度得以提高。
（2）通过热加工，可使铸态金属中的枝晶和柱状晶破碎，从而使晶粒细化，机械性能提高。
（3）通过热加工，可使铸态金属中的枝晶偏析和非金属夹杂分布发生改变，使它们沿着变形的方向细碎拉长，形成热压力加工“纤维组织”（流线），使纵向的强度、塑性和韧性显著大于横向。
如果合理利用热加工流线，尽量使流线与零件工作时承受的最大拉应力方向一致，而与外加切应力或冲击力相垂直，可提高零件使用寿命。
5．为什么细晶粒钢强度高，塑性，韧性也好？答：晶界是阻碍位错运动的，而各晶粒位向不同，互相约束，也阻碍晶粒的变形。
因此，金属的晶粒愈细，其晶界总面积愈大，每个晶粒周围不同取向的晶粒数便愈多，对塑性变形的抗力也愈大。
因此，金属的晶粒愈细强度愈高。
同时晶粒愈细，金属单位体积中的晶粒数便越多，变形时同样的变形量便可分散在更多的晶粒中发生，产生较均匀的变形，而不致造成局部的应力集中，引起裂纹的过早产生和发展。
因此，塑性，韧性也越好。
6．金属经冷塑性变形后，组织和性能发生什么变化？答：①晶粒沿变形方向拉长，性能趋于各向异性，如纵向的强度和塑性远大于横向等；②晶粒破碎，位错密度增加，产生加工硬化，即随着变形量的增加，强度和硬度显著提高，而塑性和韧性下降；③织构现象的产生，即随着变形的发生，不仅金属中的晶粒会被破碎拉长，而且各晶粒的晶格位向也会沿着变形的方向同时发生转动，转动结果金属中每个晶粒的晶格位向趋于大体一致，产生织构现象；④冷压力加工过程中由于材料各部分的变形不均匀或晶粒内各部分和各晶粒间的变形不均匀，金属内部会形成残余的内应力，这在一般情况下都是不利的，会引起零件尺寸不稳定。
7．分析加工硬化对金属材料的强化作用？答：随着塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割、位错缠结加剧，使位错运动的阻力增大，引起变形抗力的增加。
这样，金属的塑性变形就变得困难，要继续变形就必须增大外力，因此提高了金属的强度。
8．已知金属钨、铁、铅、锡的熔点分别为3380℃、1538℃、327℃、232℃，试计算这些金属的最低再结晶温度，并分析钨和铁在1100℃下的加工、铅和锡在室温（20℃）下的加工各为何种加工？答：T再=0.4T熔；钨T再=[0.4*（3380+273）]-273=1188.2℃; 铁T再=[0.4*（1538+273）]-273=451.4℃; 铅T再=[0.4*（327+273）]-273=-33℃; 锡T再=[0.4*（232+273）]-273=-71℃.由于钨T再为1188.2℃＞1100℃，因此属于热加工；铁T再为451.4℃＜1100℃，因此属于冷加工；铅T再为-33℃＜20℃，属于冷加工；锡T再为-71＜20℃，属于冷加工。
9．在制造齿轮时，有时采用喷丸法（即将金属丸喷射到零件表面上）使齿面得以强化。
试分析强化原因。
答：高速金属丸喷射到零件表面上，使工件表面层产生塑性变形，形成一定厚度的加工硬化层，使齿面的强度、硬度升高。
第三章合金的结构与二元状态图1．解释下列名词：合金，组元，相，相图；固溶体，金属间化合物，机械混合物；枝晶偏析，比重偏析；固溶强化，弥散强化。
答：合金：通过熔炼，烧结或其它方法，将一种金属元素同一种或几种其它元素结合在一起所形成的具有金属特性的新物质，称为合金。
组元：组成合金的最基本的、独立的物质称为组元。
相：在金属或合金中，凡成分相同、结构相同并与其它部分有界面分开的均匀组成部分，均称之为相。
相图：用来表示合金系中各个合金的结晶过程的简明图解称为相图。
固溶体：合金的组元之间以不同的比例混合，混合后形成的固相的晶格结构与组成合金的某一组元的相同，这种相称为固溶体。
金属间化合物：合金的组元间发生相互作用形成的一种具有金属性质的新相，称为金属间化合物。
它的晶体结构不同于任一组元，用分子式来表示其组成。
机械混合物：合金的组织由不同的相以不同的比例机械的混合在一起，称机械混合物。
枝晶偏析：实际生产中，合金冷却速度快，原子扩散不充分，使得先结晶出来的固溶体合金含高熔点组元较多，后结晶含低熔点组元较多，这种在晶粒内化学成分不均匀的现象称为枝晶偏析。
比重偏析：比重偏析是由组成相与溶液之间的密度差别所引起的。
