带显示固定在线式ETO报警仪_“L”系列ETO气体检测仪产品简介“L”系列带显示固定在线式ETO报警仪相比“L”系列ETO气体检测仪多了防爆声光灯而得名。

在现场检测浓度实时显示、信号变送、led灯和继电器报警功能基础上增加了声光报警功能。

其超强分贝报警处于嘈杂环境中也能分辨出来。

“L”系列带显示固定在线式ETO报警仪内部带有2组继电器（开关量信号），可以控制风机、声光报警器、电磁阀等设备。

产品特点“L”系列带显示固定在线式ETO报警仪搭载第三代‘COVER’系列传感器模组，部分具有温湿度监测与补偿功能；（选配）●支持多种操作系统功能：中英文操作系统。

●内置WIFI模块，可以在有WIFI信号覆盖的区域，实现信号无线传输；（选配）●防爆设计、本安设计、RoHS设计；●“L”系列带显示固定在线式ETO报警仪人性化界面。

每个功能设置都有操作指引，防止客户误操作●现场数据显示功能：超高清彩色显示屏。

远距离可视，可视距离达10米●黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记录，超量程使用记录；●“L”系列带显示固定在线式ETO报警仪多种提醒和报警功能：传感器到期、超浓度报警、超温度报警、故障报警等功能；●开关量信号输出功能：带有继电器（开关量信号）输出，控制声光报警器、风机、电磁阀等设备；●远程监测和设置功能：用户可借助移动终端、PC端，通过网络对设备远程监测和设置；同时也方便我公司通过远程的方式直接参与现场售后服务（选配）；●“L”系列带显示固定在线式ETO报警仪实时数据采集并同步转换功能：能将现场实时检测的数据转换为对应的标准电压信号（如0-5V）、电流信号（如4-20mA）、标准数字信号（如总线RS-485）、频率信号、Hart协议信号、CAN总线信号、无线信号（ZIGBEE、WiFi、433、GPRS、3G/4G）等信号变送到PLC、DCS、报警控制主机等进行统一显示、管理和控制；技术参数产品分类及型号定义。

co报警器原理
CO报警器是一种用于检测室内空气中一氧化碳（CO）浓度超过安全范围的装置。

它的工作原理基于CO气体的化学性质。

CO报警器通常采用电化学传感器，其内部包含两个电极，分别是工作电极和参比电极。

当CO气体进入报警器时，它会与工作电极上的电解液发生化学反应，产生电流。

这个电流的大小与CO浓度成正比。

报警器内部的电路会监测电流的变化，当电流超过设定的阈值时，报警器就会触发警报。

这时，用户将会收到视觉或声音上的警告，提醒其采取紧急措施。

为了保证CO报警器的准确性和可靠性，需要进行定期的校准和维护。

一般来说，报警器的使用寿命为5-7年，过期后需要更换。

需要注意的是，CO报警器只能检测CO气体浓度，无法检测其他有害气体。

因此，在室内使用时，还应配备其他类型的报警器，以提供全面的安全保护。

同时，要定期检查电池状态和报警器的工作状况，确保其正常运行。

摘要当今社会上，出现了许多煤气报警器，而这些产品大都是针对煤气的泄漏所做出的相应的报警，即为家庭式。

但是随着社会的发展，煤气报警器也在发展。

在微机控制技术、传感器在工业控制、机电一体化、智能仪表、通信、家用电器等方面得到了广泛应用，显著提高了各种设备的技术水平和自动化程度。

因此对这些原理和结构我们就需要很好的了解并掌握。

鉴于单片机AT89C51具有高集成度等优点，开发设计了一种基于AT89C51的一氧化碳报警器，为了提高系统的灵敏度和准确性，系统采用了一种十分稳定的传感器MQ-7。

该报警器对一氧化碳（CO）进行实时控制，当一氧化碳的浓度超过允许值时，控制电路进行报警。

关键词：一氧化碳，单片机，报警器，传感器AbstractIn the current society, a lot of coal gas alarms have appeared, and these products are mostly to letting out corresponding alarms made of coal gas , it is family. But with the development of society, coal gas alarm develop too.Microcomputer control technology, sensors in the industrial control, mechatronics, smart instrumentation, communications, household appliances, etc. has been widely applied, significantly improved the technological level of equipment and degree of automation. Thus the structure of these principles and we need to understand and grasp the good.Carbon monoxide alarm is designed based on AT89C51 with a high level of integration. In order to improve sensitivity and accuracy ,the electrochemical sensor is used. The carbon monoxide alarm is monitored on for real - time, when permitted vale of the concentration of carbon monoxide is exceeded,the control circuit will alarm, and it is program - controlled through external row fans and solenoid valve with .Key words ：carbon monoxide， MCU， alarm，electrochemical sensor目录摘要 (I)Abstract ............................................................ I I 1 绪论 (1)1.1课题背景 (1)1.2 一氧化碳报警器的概述 (2)1.3 课题研究的目的及意义 (2)1.4 设计主要任务 (2)2 方案设计 (4)2.1 设计要求 (4)2.2 初始化方案 (4)2.2.1 系统方案的选择 (5)2.2.2系统方案的确定 (6)2.3 系统组成 (6)2.3.1 一氧化碳报警器系统的三大部分 (7)3 硬件电路设计 (9)3.1硬件的总体构思 (9)3.2 芯片介绍及相关电路模块设计 (9)3.2.1 主控电路原理 (10)3.2.2 传感器的选择及电路 (17)3.2.3 报警电路的设计 (21)4.1 主程序设计流程 (22)4.2 程序编程与调试 (22)4.2.1程序调试的步骤 (23)结论 (25)参考文献 (26)致谢 (27)附录A (28)附录B (29)附录C (30)附录D (32)1 绪论1.1 课题背景随着国家经济的提高，现代化、智能化的多功能建筑越来越多，对建筑的防火安全设计要求也越来越高。

磨煤机一氧化碳CO在线监测系统关键词：CO监测系统,煤粉仓CO监测系统,煤粉仓CO分析系统,磨煤机CO分析系统,磨煤机CO监测系统,磨煤机一氧化碳分析装置产品介绍：一、系统概述磨煤机一氧化碳监测系统主要针对磨煤机及储煤仓内部的火警做出早期报警。

山东新泽仪器有限公司对其设计思路是监测煤料焖烧产生的CO浓度值。

系统通过进口采样泵将磨煤机或煤粉仓内的CO气体经取样探头抽入，样气再经过预处理，S2000型红外线CO分析仪，从而完成对CO气体浓度的检测。

任何CO浓度的增加，都是早期火警的迹象，系统可以做出相应报警。

TK-2000型成套装置由取样、反吹扫、气样预处理、气样分析、仪表校准、程序控制及讯号输出七个部分组成。

成套装置由PLC控制。

成套性服务包括针对用户的工况和要求进行设计、供货、技术培训直至现场投运，是工业生产过程工艺监控、安全生产和环境保护的有效手段。

二、系统特点★取样探头免维护，新泽公司创新设计，过滤原理创新，根本解决堵塞问题。

烟尘过滤能力＜200g/NM3，维护量小。

★系统响应时间＜10S，仪表响应时间＜1.5S，抽气泵流量大（6L/min），系统响时间＜10S是国内同类产品中最快的。

有效指导安全生产。

★系统过滤精度≤0.1μm★系统可靠性MTBF＞3年★产品性价比高，1套系统可实现多组份同时在线检测。

★系统为全干法过滤，取样不失真，分析准确。

★真正完全无人管理的全自动化系统。

★热值直观显示，时时观察热值变化。

★实时监测，全自动化触摸屏控制，真正做到全天候24小时在线监测。

三、系统主要技术参数（1）测量范围：（组份可选）（量程可选）；（2）最大允许误差：±0.1%F.S；（3）分辨率：0.01%；（4）稳定性：零点漂移±1%FS/7d；量程漂移±1%FS/7d；（5）重复性：0.1%；（6）预热时间：10min；（7）样气流量：（0.3～0.5）L/ min；（8）样气接口尺寸：G1/2；（9）电器接口尺寸：1/2NPT；（10）工作电源：AC220V±10%，50HZ；（11）工作环境：温度－5℃～+45℃；湿度≤90%RH；（12）防爆等级：ExdIICT6；（可选择不防爆）（13）模拟输出：4～20mA；（14）样气压力：0.05MPa≤入口压力≤0.1Mpa。

About V ANDOGermany VANDO Analytical Instruments GmbH was established in 1990, it not only inherited the tradition of German-made high-quality optical instruments, and by virtue of its unique advanced technology and reliable quality and attentive service, always a leader spectroscopy techniques. VANDO products are widely used: various iron and steel metallurgy, nonferrous metals, petro-chemical, machinery manufacturing, energy, electricity, rail transportation, aerospace, food hygiene and environmental protection.德国VANDO分析仪器公司于1990年成立，它不仅继承了德国优质光学仪器制造的传统，而且凭借其独特的先进技术和稳定可靠的质量以及周到的售后服务， 始终处于光谱分析技术的领先地位。

VANDO的产品广泛应用于：钢铁冶金、有色金属、石油化工、机械制造、能源电力、铁路运输、航空航天、食品卫生、环境保护等各个领域。

公司俯瞰Non-Dispersive Infrared(NDIR)sensors are spectroscopic devices often usedfor gas analysis. The key components are an infrared source(lamp), a sample chamber or light tube,a wavelength fifter, and an infrared detector. The gas is pumped or diffuses into the sample chamber and gas concentration is mea-sured electro-optically by its absorption of specific wavelenth in the infrared. 非分光式红外(NDIR)传感器作为光谱检测手段多用于气体分析领域.其主要由红外光源,气室,波长滤波器以及红外探测器组成。

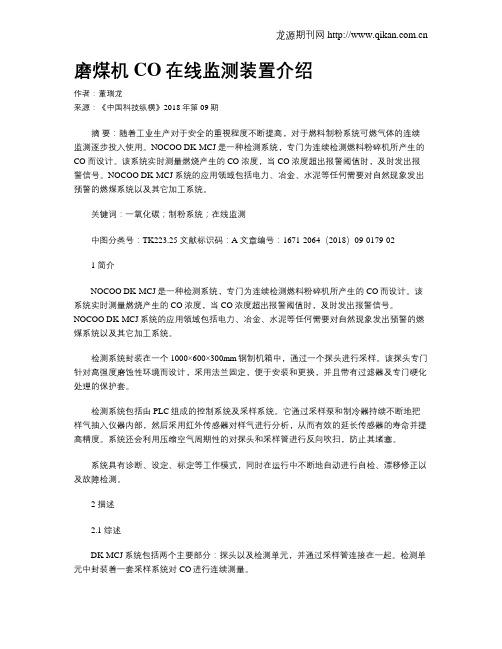

磨煤机CO在线监测装置介绍作者：董瑞龙来源：《中国科技纵横》2018年第09期摘要：随着工业生产对于安全的重視程度不断提高，对于燃料制粉系统可燃气体的连续监测逐步投入使用。

NOCOO DK-MCJ是一种检测系统，专门为连续检测燃料粉碎机所产生的CO而设计。

该系统实时测量燃烧产生的CO浓度，当CO浓度超出报警阈值时，及时发出报警信号。

NOCOO DK-MCJ系统的应用领域包括电力、冶金、水泥等任何需要对自然现象发出预警的燃煤系统以及其它加工系统。

关键词：一氧化碳；制粉系统；在线监测中图分类号：TK223.25 文献标识码：A 文章编号：1671-2064（2018）09-0179-021 简介NOCOO DK-MCJ是一种检测系统，专门为连续检测燃料粉碎机所产生的CO而设计。

该系统实时测量燃烧产生的CO浓度，当CO浓度超出报警阈值时，及时发出报警信号。

NOCOO DK-MCJ系统的应用领域包括电力、冶金、水泥等任何需要对自然现象发出预警的燃煤系统以及其它加工系统。

检测系统封装在一个1000×600×300mm钢制机箱中，通过一个探头进行采样。

该探头专门针对高强度磨蚀性环境而设计，采用法兰固定，便于安装和更换，并且带有过滤器及专门硬化处理的保护套。

检测系统包括由PLC组成的控制系统及采样系统。

它通过采样泵和制冷器持续不断地把样气抽入仪器内部，然后采用红外传感器对样气进行分析，从而有效的延长传感器的寿命并提高精度。

系统还会利用压缩空气周期性的对探头和采样管进行反向吹扫，防止其堵塞。

系统具有诊断、设定、标定等工作模式，同时在运行中不断地自动进行自检、漂移修正以及故障检测。

2 描述2.1 综述DK-MCJ系统包括两个主要部分：探头以及检测单元，并通过采样管连接在一起。

检测单元中封装着一套采样系统对CO进行连续测量。

2.2 探头0.5米探头采用法兰安装，并且通过一根长15m/8mm的采样管连接到检测单元上。

《一氧化碳检测报警器》检定规程解读和探讨作者：汤志成来源：《机电信息》2020年第17期摘要：简要分析了《一氧化碳检测报警器》检定规程的部分内容条款，结合实际检定工作经验，提出了相关的建议。

关键词：一氧化碳报警器;检定规程;注意事项0 引言一氧化碳气体是一种无色、无味的有毒气体，由于它与血红蛋白的亲合力远比氧与血红蛋白的亲合力高得多，所以它非常容易与血红蛋白结合形成碳氧血红蛋白，导致血红蛋白失去携氧能力，从而导致人体组织窒息。

一氧化碳对人体全身的组织细胞，尤其对大脑皮质会造成严重的损害，重度的一氧化碳中毒甚至会导致人死亡。

即使是低浓度的一氧化碳气体，如果长期接触也会导致人头痛、注意力不集中、心悸、记忆力减退等。

因此，为了保障人们的健康和生命安全，一氧化碳报警器得到了广泛应用，而《一氧化碳检测报警器》（JJG 915—2008）检定规程的发布，将用于一氧化碳报警器的质量检定。

1 规程解读和分析1.1 示值误差规程中规定，一氧化碳检测报警器的示值绝对误差为±5 μmol/mol，相对误差为±10%，满足其中一个条件即可。

由此可见，在检测过程中，若标气的浓度值大于50 μmol/mol，那么我们只需要用相对误差来表示示值误差即可，因为如果相对误差超出±10%的范围，必然绝对误差超出±5 μmol/mol。

同理，标气的浓度值小于50 μmol/mol，则只需要用绝对误差来表示示值误差。

因此，示值误差的判定可简化计算，不需要两种误差都计算一遍再进行判断。

1.2 检定环境规程中规定“应没有影响仪器正常工作的电磁场干扰”，其实还应补充没有影响仪器示值的干扰气体。

报警器属于电化学传感器类型，其在感受和选择目标气体方面表现出较强效果，但是也不能忽视其他气体可能给仪器带来的干扰，影响到一氧化碳检测的准确性。

因此，检定员在检定过程中应注意这两个条件，避免在实验室使用其他带电磁场的设备或者出现其他气体干扰等情况。

一氧化碳煤气报警器的检查标准主要包括以下几个方面：
1. 产品质量标准：报警器应符合国家相关产品质量标准，如《JJG 915-2008》标准，确保报警器的性能、准确度和可靠性。

2. 阈值设定：一氧化碳报警器的阈值设定应依据GBZ 2.1-2007《工作场所有害因素职业接触限值第1部分：化学有害因素》标准。

该标准规定了一氧化碳在工作场所的允许浓度限值，报警器应在浓度达到或超过限值时发出报警。

3. 检测方法：报警器的检测方法应具有较高的准确度和灵敏度。

一般情况下，报警器应能检测到浓度在0-1000ppm范围内的一氧化碳气体。

检测方法可以包括电化学传感器、红外传感器等。

4. 报警性能：报警器在检测到一氧化碳浓度超标时，应能立即发出声光报警信号，以提醒使用者采取安全措施。

同时，报警器应具有报警存储功能，便于用户查询和分析报警原因。

5. 故障诊断：报警器应具备故障诊断功能，能及时发现传感器、电源等部件的故障，确保报警器的正常运行。

6. 稳定性与可靠性：报警器在长期使用过程中，其性能、准确度和可靠性应保持稳定，以确保报警器的持续有效监测。

7. 售后服务与检测：为确保报警器的性能和安全性，使用者应在检定期内按照正常操作使用，并定期由专业检测机构进行检验。

此外，报警器的生产厂家应提供完善的售后服务，包括设备维修、更换配件等。

气体报警器报警记录气体报警器作为一种重要的安全设备，能够监测空气中存在的有害气体浓度并在超过预设阈值时发出警报。

气体报警器的报警记录是对空气质量及时反应的记录，可以帮助人们及时采取必要的措施来避免潜在的危害。

下面是一份气体报警器的报警记录样本，用于说明气体报警器的实际应用。

报警记录报警器型号：GasAlarm-001安装日期：2024年5月1日检测参数：一氧化碳（CO）报警记录编号：GA-001-001日期：2024年5月2日时间：07:00-08:00报警原因：高浓度一氧化碳（CO）报警持续时间：20分钟报警阈值：30ppm报警峰值：45ppm报警处理方式：打开门窗通风，检查燃气设备日期：2024年5月2日时间：15:00-16:00报警原因：高浓度一氧化碳（CO）报警持续时间：15分钟报警阈值：30ppm报警峰值：35ppm报警处理方式：打开门窗通风，检查燃气设备日期：2024年5月3日时间：11:30-12:30报警原因：高浓度一氧化碳（CO）报警持续时间：30分钟报警阈值：30ppm报警峰值：55ppm报警处理方式：打开门窗通风，检查燃气设备日期：2024年5月4日时间：02:00-03:00报警原因：高浓度一氧化碳（CO）报警持续时间：25分钟报警阈值：30ppm报警峰值：40ppm报警处理方式：打开门窗通风，检查燃气设备日期：2024年5月5日时间：09:00-10:00报警原因：高浓度一氧化碳（CO）报警持续时间：10分钟报警阈值：30ppm报警峰值：32ppm报警处理方式：打开门窗通风，检查燃气设备日期：2024年5月5日时间：17:30-18:30报警原因：高浓度一氧化碳（CO）报警持续时间：40分钟报警阈值：30ppm报警峰值：50ppm报警处理方式：打开门窗通风，检查燃气设备以上为报警器GasAlarm-001的报警记录。

根据记录，连续几天都有一氧化碳的报警，警报持续时间从10分钟到40分钟不等，峰值在32ppm到55ppm之间。

JJG 915-2008中华人民共和国国家计量检定规程JJG 915--2008 —————————————————————————————一氧化碳检测报警器Carbon Monoxide Detectors2008-12-22发布2009-06-22实施—————————————————————————————JJG 915-2008国家质量监督检验检疫总局发布可燃气体检测报警器检定规程JJG 915-2008Verification Regulation ofJJG 915-1996代替Carbon Monoxide Detectors—————————————————————————————本规程经国家质量监督检验检疫总局于2008年12月22日批准，并自2009年6月22日起实行。
