电气安装旁站监理记录表

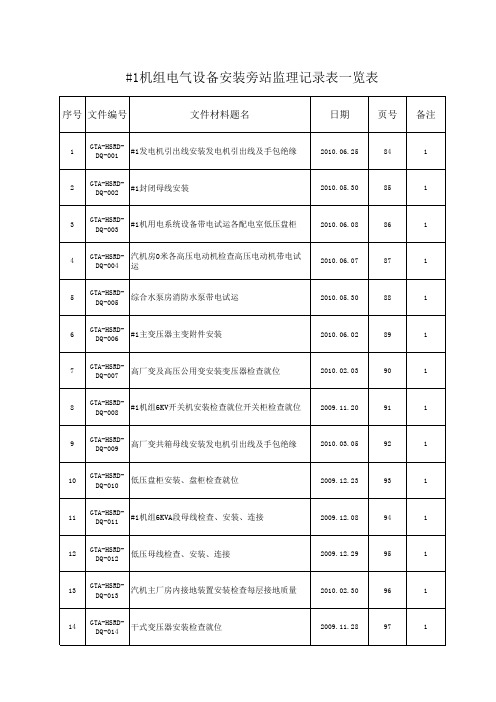

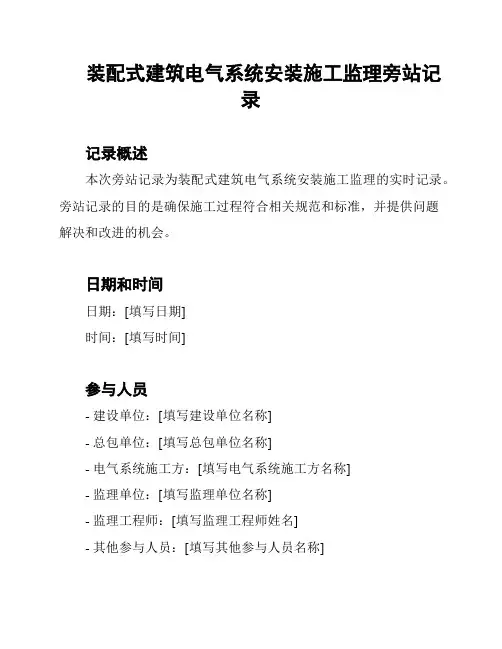

装配式建筑电气系统安装施工监理旁站记录记录概述本次旁站记录为装配式建筑电气系统安装施工监理的实时记录。

旁站记录的目的是确保施工过程符合相关规范和标准，并提供问题解决和改进的机会。

日期和时间日期：[填写日期]时间：[填写时间]参与人员- 建设单位：[填写建设单位名称]- 总包单位：[填写总包单位名称]- 电气系统施工方：[填写电气系统施工方名称]- 监理单位：[填写监理单位名称]- 监理工程师：[填写监理工程师姓名]- 其他参与人员：[填写其他参与人员名称]旁站内容1. 工程进展情况：- 电缆敷设：记录电缆敷设的进度和质量情况。

- 输电线路连接：记录输电线路的连接情况，包括连接点的清晰性和接地情况。

- 配电盘安装：记录配电盘的安装位置和接线情况。

- 照明设备安装：记录照明设备的安装位置和灯具连接情况。

2. 施工质量：- 电器设备检查：记录电器设备的数量和质量检查情况。

- 接地电阻测试：记录接地电阻测试的结果，包括与规范要求的比较和解决措施（如果需要）。

- 线缆标识：记录线缆标识的准确性和清晰度。

3. 安全措施：- 施工现场安全：记录施工现场的安全措施，包括临时电源使用情况、防护措施和应急照明设备设置情况。

- 人员防护：记录参与施工的人员是否佩戴了必要的个人防护装备。

4. 问题和改进：- 记录在旁站过程中发现的问题，包括施工不合格、安全隐患等。

- 提出改进意见并记录相关措施，以确保问题得到及时解决和改进。

完成记录者记录者：[填写记录者姓名]日期：[填写日期]批准者批准者：[填写批准者姓名]日期：[填写日期]以上是装配式建筑电气系统安装施工监理旁站记录的内容，旨在提供施工过程的实时监控和问题解决的机会。

请相关人员参阅并按照记录内容进行相应的施工改进和调整。

质量旁站要点及旁站监理记录模板（高压电缆头的制作）旁站要点：1 .施工方案是否已经审定，施工人员及管理人员是否均已到位，高压电缆头的制作前是否已安全技术交底；检查施工作业票办理情况并记录。

2 .导线压接工具（液压钳等）、高压绝缘摇表等工器具性能是否正常。

液压钳及模具规格配备与导线线径是否相符，线鼻子规格与线芯是否相符。

3 .对电缆的规格、型号、电压进行核对是否与设计图纸相符，同时还要进行外观检查有无异常现象，是否存在在运输及存放过程中造成损伤现象。

4 .外部环境是否适宜，高压电缆头制作要求在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的尘土或纸屑，空气湿度不大于70%,严禁在雾或雨雪中施工。

5 .检查高压电缆头的制作是否符合规范及施工方案的要求，电缆最小的弯曲半径应符合规范要求。

7 .核查液压接线端子的压接等特殊工种人员均能持证上岗，同时准备记录施工证号。

8 .电缆的绝缘检测是否合格，测试合格后方可转入下道工序。

9 .目前市面上使用的电缆头制作材料主要以预制式附件、冷缩式附件、热收缩附件为主，制作工艺不同，要必须核实清楚现场的到货材料与施工方案是否一致。

10 .电缆最小的方曲半径是否符合规范要求。

11 .检查标准工艺、强条、质量通病的执行情况。

12 .最后电缆的接地问题是否符合规范要求，要对高压三芯电缆或单芯电缆的接地问题重点进行控制，高压电力电缆的铜屏蔽和钢铠一般都需要接地。

35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

旁站监理记录表施工情况：（符合要求项目打J ,不涉及项目打/）（主要指施工哪些项目、部位、内容，施工过程时间，施工队负责人，以及施工中执行什么方案、措施、管理制度及规程、规范等情况）1、高压电缆头制作执行施工方案，施工方案是否已审定，口是、口否。

旁站监理记录表
图1 电缆沟开挖图2 电缆沟宽度测量
图3 电缆沟深度测量图4 电缆沟深度测量
旁站监理记录表
图1 高压电缆准备前的敷设图2 电缆沟铺砂
图3 高压电缆准备前的敷设图4 沟深测量
图5 电缆敷设图6铺砂盖砖
图1 剥切电缆、安装接地线、包绕填充胶图2安装三叉手套、安装绝缘套管
图3 安装冷收缩绝缘件、绕包绝缘带
压接接线端子
旁站监理记录表
图1 接地沟开挖图2 接到沟宽度测量
图3 接地沟深度测量
旁站监理记录表
旁站监理记录表
图1 电缆沟开挖图2 电缆深度测量
图3 电缆沟宽度测量
旁站监理记录表
图1 箱变测试
图2 变压器电气试验
旁站监理记录表
图1 电缆头制作过程图2 电缆头制作过程
图3 电缆头制作过程
图4 电缆制作过程
图5 电缆制作完成。

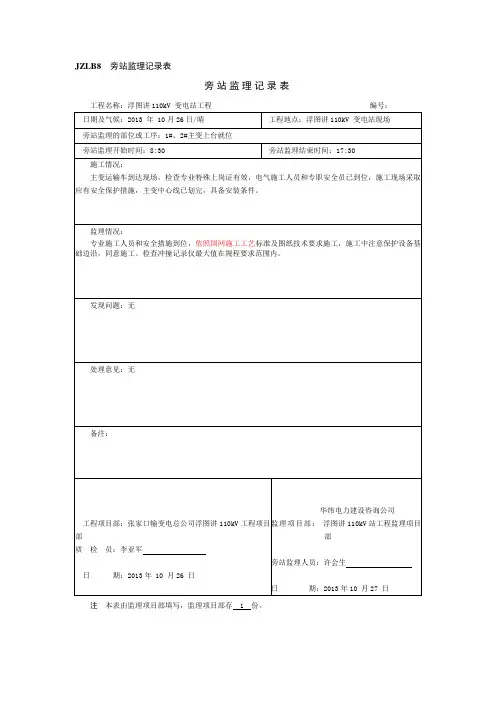

JZLB8旁站监理记录表
旁站监理记录表
工程名称：浮图讲110kV 变电站工程编号：
日期及气候：2013 年 10月26日/晴工程地点：浮图讲110kV 变电站现场
旁站监理的部位或工序：1#、2#主变上台就位
旁站监理开始时间：8:30 旁站监理结束时间：17:30
施工情况：
主变运输车到达现场，检查专业特殊上岗证有效，电气施工人员和专职安全员已到位，施工现场采取应有安全保护措施，主变中心线已划完，具备安装条件。

监理情况：
专业施工人员和安全措施到位，依照国网施工工艺标准及图纸技术要求施工，施工中注意保护设备基础边沿，同意施工。

检查冲撞记录仪最大值在规程要求范围内。

发现问题：无
处理意见：无
备注：
工程项目部：张家口输变电总公司浮图讲110kV工程项目部
质检员：李亚军
日期：2013年 10 月26 日
华纬电力建设咨询公司
监理项目部：浮图讲110kV站工程监理项目
部
旁站监理人员：许会生
日期：2013年10 月27 日
注本表由监理项目部填写，监理项目部存 1 份。

变电站电气工程质量监理旁站点及旁站内容JZL6：旁站监理记录表旁站监理记录表工程名称：编号：注 1. 本表由监理工作人员填写。

监理项目部可根据工程实际情况在策划阶段对“旁站的关键部位、关键工序施工情况”进行细化，可细化成有固定内容的填空或判断填写方式，方便现场操作。

但表格整体格式不得变动。

2. 如监理人员发现问题性质严重，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。

3. 本表一式一份，监理项目部留存。

JZL6：旁站监理记录表旁站监理记录表工程名称：编号：注 1. 本表由监理工作人员填写。

监理项目部可根据工程实际情况在策划阶段对“旁站的关键部位、关键工序施工情况”进行细化，可细化成有固定内容的填空或判断填写方式，方便现场操作。

但表格整体格式不得变动。

2. 如监理人员发现问题性质严重，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。

3. 本表一式一份，监理项目部留存。

JZL6：旁站监理记录表旁站监理记录表工程名称：编号：注 1. 本表由监理工作人员填写。

监理项目部可根据工程实际情况在策划阶段对“旁站的关键部位、关键工序施工情况”进行细化，可细化成有固定内容的填空或判断填写方式，方便现场操作。

但表格整体格式不得变动。

2. 如监理人员发现问题性质严重，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。

3. 本表一式一份，监理项目部留存。

JZL6：旁站监理记录表旁站监理记录表工程名称：编号：注 1. 本表由监理工作人员填写。

监理项目部可根据工程实际情况在策划阶段对“旁站的关键部位、关键工序施工情况”进行细化，可细化成有固定内容的填空或判断填写方式，方便现场操作。

但表格整体格式不得变动。

2. 如监理人员发现问题性质严重，应在记录旁站监理表后，发出监理工程师通知单要求施工项目部进行整改。

3. 本表一式一份，监理项目部留存。

JZL6：旁站监理记录表旁站监理记录表工程名称：编号：注 1. 本表由监理工作人员填写。

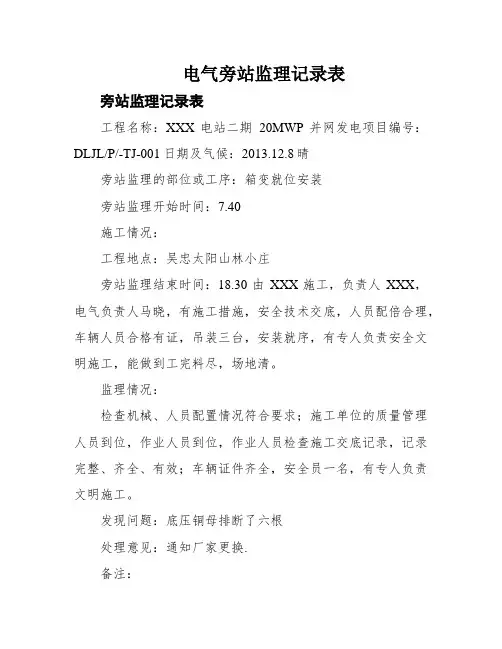

电气旁站监理记录表旁站监理记录表工程名称：XXX电站二期20MWP并网发电项目编号：DLJL/P/-TJ-001日期及气候：2013.12.8晴旁站监理的部位或工序：箱变就位安装旁站监理开始时间：7.40施工情况：工程地点：吴忠太阳山林小庄旁站监理结束时间：18.30由XXX施工，负责人XXX，电气负责人马晓，有施工措施，安全技术交底，人员配倍合理，车辆人员合格有证，吊装三台，安装就序，有专人负责安全文明施工，能做到工完料尽，场地清。

监理情况：检查机械、人员配置情况符合要求；施工单位的质量管理人员到位，作业人员到位，作业人员检查施工交底记录，记录完整、齐全、有效；车辆证件齐全，安全员一名，有专人负责文明施工。

发现问题：底压铜母排断了六根处理意见：通知厂家更换.备注：施工项目部_电投岳池项目部质检员_XXX日期：______2013__年___12月_8__日本表由监理项目部填写，监理项目部存3份。

监理项目部：XXX监理________旁站监理人员_时震垣日_2013年__12_月__8_日旁站监理记录表工程名称：XXX电站二期20MWP并网发电项目编号：DLJL/P/-TJ-003--2013日期及气候：2013.12-10日晴旁站监理的部位或工序：高压开关柜就位旁站监理入手下手工夫：8:00工程地点：吴忠太阳山林小庄旁站监理结束时间：18:30施工情况：人员，起重工，吊车司机，证件齐全。

由XXX负责安全交底，施工措施，符合要求监理情形：检查机械、人员配置情况符合要求；施工单位的质量管理人员到位，作业人员到位，作业人员检查施工交底记录，记录完整、齐全、由家方XXX，监理时震垣配合检查.发现问题：出线柜合闸装置未到现场处置惩罚看法：通知厂家12月12日到现场备注：发现问题及处理意见顺序相对应。

施工项目部：XXX二期光伏项目部质检员：XXX日期：___2013年12月10日本表由监理项目部填写，监理项目部存3份监理项目部：________________旁站监理人员：时震垣日期：2013年12月10日旁站监理记录表工程名称：XXX电站二期20MWP并网发电项目编号：DLJL/P/-TJ-003--2013日期及气候：2013.12.14日晴工程地点：吴忠太阳山林小庄旁站监理的部位或工序：降压变就位（SVG）旁站监理开始时间：8:00旁站监理结束时间：17:20施工情况：接地变就位，安全技术交底，车辆起重人员证件齐全，符合施工要求。

旁站监理记录表

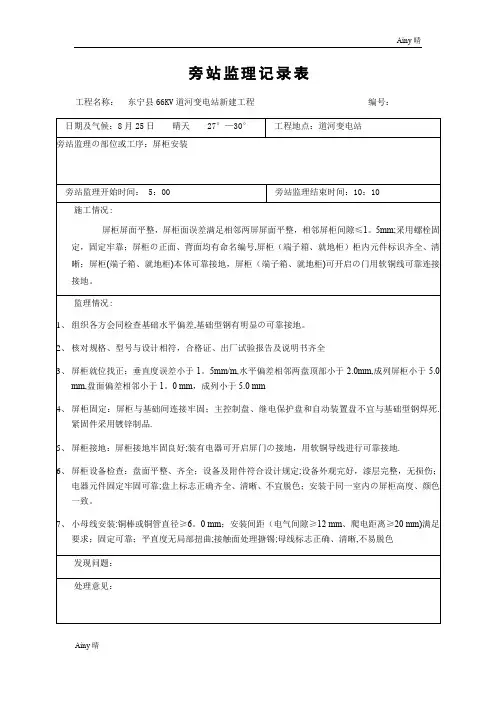

工程名称：东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号:
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称: 东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称: 东宁县66KV道河变电站新建工程编号：
旁站监理记录表
工程名称：东宁县66KV道河变电站新建工程编号：
Ainy晴
Ainy晴。
