作业指导书直插稳压二极管

直插二极管来料检验作业指导书一、背景介绍直插二极管是一种常见的电子元器件，广泛应用于电子电路中。

为了确保产品质量，降低不良品数量，对直插二极管的来料进行合格性检验非常重要。

本作业指导书旨在提供直插二极管来料检验的详细步骤和操作规范，确保检验工作的准确性和高效性。

二、检验工具准备1. 数字万用表：用于测量二极管的正向电压和反向电阻。

2. 直插二极管测试夹具：用于将待检测的直插二极管固定在测试台上，确保测试准确性。

3. 标示工具：用于标记合格或不合格的直插二极管。

4. 直插二极管来料检验记录表：用于记录每个直插二极管的检验结果。

三、检验步骤1. 对待检测的直插二极管进行外观检查，检查是否有损坏、变形或焊接不良等问题。

若有问题，记录为不合格并进行下一步检验。

若外观完好，则进行下一步。

2. 使用数字万用表进行正向电压测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的正向电压值。

3. 使用数字万用表进行反向电阻测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的反向电阻值。

4. 根据产品规格要求，判断正向电压和反向电阻是否符合要求。

若符合要求，标记该直插二极管为合格，将检验结果记录在直插二极管来料检验记录表中。

若不符合要求，标记该直插二极管为不合格，将检验结果记录在直插二极管来料检验记录表中。

5. 将合格的直插二极管进行包装并储存，将不合格的直插二极管进行淘汰或返修。

四、注意事项1. 操作人员应具备相关知识和技能，熟悉检验步骤和要求，减少操作误差。

2. 测量仪器应进行定期校准和维护，确保测量结果的准确性。

3. 在进行检验工作时，应保持工作区域整洁，确保操作环境的安全和清洁。

4. 严格按照操作规范进行检验，不得有任何违章操作。

五、总结直插二极管的来料检验是保证产品质量的重要环节。

通过严格按照检验步骤进行操作，可以及时发现不合格产品，并采取相应措施，降低不良品率，提高产品质量。

调压器作业指导书第一篇：调压器作业指导书调压器是一种重要的电子元件，常见于电路中，并且在各种电气系统中发挥着重要作用。

本篇文章将为大家介绍调压器的基本原理和使用注意事项。

通过阅读本篇指导书，您将能够更好地了解如何正确使用调压器，并有效地解决一些常见的问题。

第一部分：调压器的基本原理调压器是一种能够在电路中稳定输出电压的装置。

它的作用是根据电路的需求，自动调整输入电压，从而得到稳定的输出电压。

调压器一般由稳压二极管、电容和电阻等元件组成。

在电路中，调压器常常起到保护其他元件的作用，确保电路正常运行。

第二部分：调压器的使用注意事项1. 在使用调压器前，务必仔细阅读使用说明书，并确保自己清楚了解调压器的工作原理和操作方法。

2. 在连接或断开调压器时，务必先断开电源，以免发生电击或其他危险。

3. 在安装调压器时，应确保其有足够的散热空间，避免过热引发安全隐患。

4. 使用适当的电压等级的调压器，不得超过其额定电压范围，以免损坏设备。

5. 在实际使用中，应避免长时间过载使用调压器，以免影响其稳定性和寿命。

6. 对于需要频繁开关或调整输出电压的场景，应选择具备良好调节性能的调压器。

7. 定期进行调压器的检查和维护工作，以确保其正常运行和安全使用。

第三部分：常见问题解决方法1. 问题：调压器输出电压不稳定。

解决方法：检查调压器是否有散热不良、电路连接不良等问题，并及时修复或更换故障部件。

2. 问题：调压器无输出电压。

解决方法：检查输入电源是否正常、调压器是否连接正确等，并确保所有连接线路无短路或开路情况。

3. 问题：调压器发热过多。

解决方法：检查调压器是否安装在有足够散热空间的地方，并保持通风畅通，如有必要，增加散热器等散热措施。

4. 问题：调压器始终处于过载状态。

解决方法：检查所使用的调压器是否满足应用需求，如需求超过调压器额定范围，应更换合适的调压器。

第四部分：总结通过本篇指导书的介绍，我们了解到调压器的基本原理和使用注意事项，以及常见问题的解决方法。

稳压二极管展开全文折叠编辑本段简介稳压二极管稳压二极管稳压二极管，英文名称Zener diode，又叫齐纳二极管。

它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。

折叠编辑本段稳压原理稳压二极管的特点就是反向通电尚未击穿前，其两端的电压基本保持不变。

这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

稳压二极管在电路中常用"ZD"加数字表示，如:ZD5表示编号为5的稳压管。

折叠编辑本段参数⑴稳定电压⑵电压温度系数⑶动态电阻⑷稳定电流，最大、最小稳定电流⑸最大允许功耗折叠编辑本段稳压二极管的识别判断1.在电路中稳压二极管的识别:稳压二极管在电路中常用"ZD"加数字表示，如:ZD1表示编号为1的稳压管。

2.稳压二极管的识别_正负极识别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。

对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。

在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

3.稳压二极管的识别_色环稳压二极管识别色环稳压二极管国内产品很少见，大多数来自国外，尤其以日本产品居多。

一般色环稳压二极管都标有型号及参数，详细资料可在元件手册上查到。

直插二极管来料检验作业指导书一、引言直插二极管作为电子产品中常用的一种电子元件，在生产过程中对其质量进行检验是非常重要的一环。

通过对直插二极管的来料检验，可以确保产品质量的稳定性和可靠性。

本作业指导书旨在帮助操作人员正确进行直插二极管来料检验工作，确保产品质量符合标准要求。

二、检验仪器和设备1.放大镜：用于观察直插二极管的封装情况和字迹清晰度。

2.万用表：用于测量直插二极管的电阻值和电压值。

3.静电手套、静电垫：用于防止静电对直插二极管的损坏。

4.测试架：用于支撑直插二极管并进行电性能测试。

三、检验流程1.接收来料将待检的直插二极管按照日期和批次信息进行分类，确保操作的流程顺畅和准确。

2.外观检查用放大镜观察直插二极管的外观，检查是否有封装开裂、字迹清晰、没有明显刮伤等问题。

若有发现异常，需记录并进行退货处理。

3.尺寸检查使用卡尺测量直插二极管的尺寸，包括长度、宽度和高度等。

确保直插二极管的封装尺寸符合产品要求。

4.电性能测试将直插二极管固定在测试架上，使用万用表进行电性能测试。

测试项目包括正/反向电压、正/反向电流、正向电压降、反向漏电流等。

测试结果应在产品规格范围内，否则认定为不合格品。

5.包装检查检查直插二极管的包装是否完整，有无湿气进入等问题。

若发现异常，需记录并进行退货处理。

四、检验记录对每个批次的直插二极管进行详细记录，包括日期、批次、尺寸测量数据、电性能测试数据等信息。

记录应准确、清晰，以备后续追溯使用。

五、不合格品处理1.记录并标记不合格品，确保与合格品分开存放。

2.及时通知相关部门进行不合格品的退货或重新加工处理。

六、注意事项1.操作人员应严格按照操作规程进行操作，确保结果准确可靠。

2.在操作过程中需佩戴静电手套，确保不给直插二极管带来静电损伤。

3.操作过程中需将直插二极管放置在静电垫上，避免静电对直插二极管的影响。

4.将尺寸测量工具保持清洁，并在使用前进行校准。

5.遵守常规的安全操作规范，确保工作场所的安全性。

家电维修技术作业指导书第1章家电维修基础常识 (3)1.1 家电维修安全知识 (3)1.1.1 安全意识 (3)1.1.2 防止触电 (3)1.1.3 防止火灾 (3)1.1.4 防止爆炸 (3)1.2 常用维修工具及仪器 (4)1.2.1 手动工具 (4)1.2.2 电动工具 (4)1.2.3 仪器设备 (4)1.3 家电维修流程及注意事项 (4)1.3.1 维修流程 (4)1.3.2 注意事项 (4)第2章电路原理与元器件 (4)2.1 基本电路原理 (4)2.1.1 电路的基本概念 (4)2.1.2 电路分析方法 (5)2.1.3 常见电路类型 (5)2.2 常用元器件识别与检测 (5)2.2.1 电阻器 (5)2.2.2 电容器 (5)2.2.3 电感器 (5)2.2.4 二极管 (5)2.2.5 晶体管 (5)2.2.6 集成电路 (5)2.3 元器件的更换方法 (5)2.3.1 电阻器的更换 (6)2.3.2 电容器的更换 (6)2.3.3 电感器的更换 (6)2.3.4 二极管的更换 (6)2.3.5 晶体管的更换 (6)2.3.6 集成电路的更换 (6)第3章电冰箱维修技术 (6)3.1 电冰箱工作原理及结构 (6)3.1.1 工作原理 (6)3.1.2 结构 (6)3.2 常见故障诊断与排除 (7)3.2.1 故障诊断 (7)3.2.2 故障排除 (7)3.3 维修实例分析 (7)第4章空调器维修技术 (8)4.1 空调器工作原理及结构 (8)4.1.1 工作原理 (8)4.1.2 结构 (8)4.2 常见故障诊断与排除 (8)4.2.1 故障诊断 (8)4.2.2 故障排除 (8)4.3 维修实例分析 (9)第5章洗衣机维修技术 (9)5.1 洗衣机工作原理及结构 (9)5.1.1 工作原理 (9)5.1.2 结构 (10)5.2 常见故障诊断与排除 (10)5.2.1 故障诊断 (10)5.2.2 故障排除 (10)5.3 维修实例分析 (10)第6章电视维修技术 (11)6.1 电视工作原理及结构 (11)6.1.1 电视工作原理 (11)6.1.2 电视结构 (11)6.2 常见故障诊断与排除 (11)6.2.1 故障诊断 (11)6.2.2 故障排除 (12)6.3 维修实例分析 (12)第7章音响设备维修技术 (12)7.1 音响设备工作原理及结构 (12)7.1.1 工作原理 (12)7.1.2 结构组成 (12)7.2 常见故障诊断与排除 (13)7.2.1 故障一：无声或声音过小 (13)7.2.2 故障二：音质不佳 (13)7.2.3 故障三：单声道输出 (13)7.3 维修实例分析 (13)第8章微波炉维修技术 (13)8.1 微波炉工作原理及结构 (14)8.1.1 工作原理 (14)8.1.2 结构 (14)8.2 常见故障诊断与排除 (14)8.2.1 故障诊断 (14)8.2.2 排除方法 (14)8.3 维修实例分析 (14)第9章热水器维修技术 (15)9.1 热水器工作原理及结构 (15)9.1.1 热水器工作原理 (15)9.1.2 热水器结构 (15)9.2 常见故障诊断与排除 (15)9.2.1 故障诊断 (15)9.2.2 故障排除 (16)9.3 维修实例分析 (16)第10章其他家电维修技术 (16)10.1 电风扇维修技术 (16)10.1.1 常见故障诊断 (16)10.1.2 维修工具及材料 (17)10.1.3 维修步骤 (17)10.2 吸尘器维修技术 (17)10.2.1 常见故障诊断 (17)10.2.2 维修工具及材料 (17)10.2.3 维修步骤 (17)10.3 电饭煲维修技术 (17)10.3.1 常见故障诊断 (17)10.3.2 维修工具及材料 (17)10.3.3 维修步骤 (17)10.4 维修实例分析 (18)第1章家电维修基础常识1.1 家电维修安全知识1.1.1 安全意识在进行家电维修作业前，维修人员需具备强烈的安全意识，始终将人身和设备安全放在首位。

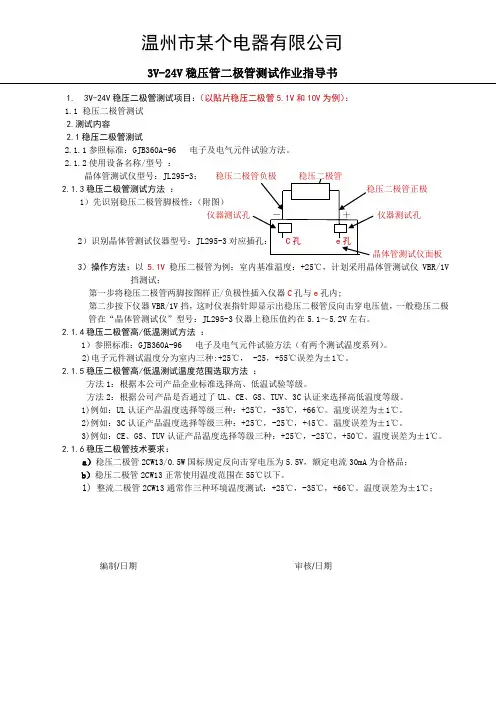

温州市某个电器有限公司3V-24V稳压管二极管测试作业指导书1. 3V-24V稳压二极管测试项目：（以贴片稳压二极管5.1V和10V为例）：1.1 稳压二极管测试2.测试内容2.1稳压二极管测试2.1.1参照标准：GJB360A-96 电子及电气元件试验方法。

2.1.2使用设备名称/型号：晶体管测试仪型号：JL295-3；2.1.3稳压二极管测试方法：1）先识别稳压二极管脚极性：（附图）仪器测试孔仪器测试孔2）识别晶体管测试仪器型号：JL295-33）操作方法：以5.1V稳压二极管为例：室内基准温度：+25℃，计划采用晶体管测试仪VBR/1V 挡测试；第一步将稳压二极管两脚按图样正/负极性插入仪器C孔与e孔内;第二步按下仪器VBR/1V挡，这时仪表指针即显示出稳压二极管反向击穿电压值，一般稳压二极管在“晶体管测试仪”型号：JL295-3仪器上稳压值约在5.1～5.2V左右。

2.1.4稳压二极管高/低温测试方法：1）参照标准：GJB360A-96 电子及电气元件试验方法（有两个测试温度系列）。

2)电子元件测试温度分为室内三种:+25℃， -25，+55℃误差为±1℃。

2.1.5稳压二极管高/低温测试温度范围选取方法：方法1：根据本公司产品企业标准选择高、低温试验等级。

方法2：根据公司产品是否通过了UL、CE、GS、TUV、3C认证来选择高低温度等级。

1)例如：UL认证产品温度选择等级三种：+25℃，-35℃，+66℃。

温度误差为±1℃。

2)例如：3C认证产品温度选择等级三种：+25℃，-25℃，+45℃。

温度误差为±1℃。

3)例如：CE、GS、TUV认证产品温度选择等级三种：+25℃，-25℃，+50℃。

温度误差为±1℃。

2.1.6稳压二极管技术要求：a）稳压二极管2CW13/0.5W国标规定反向击穿电压为5.5V，额定电流30mA为合格品；b）稳压二极管2CW13正常使用温度范围在55℃以下。

二极管来料检验作业指导书1. 引言二极管在电子设备中具有重要的功能和作用，质量问题的存在会直接影响整体产品的性能和可靠性。

为了保证二极管的质量，对来料进行检验是必不可少的环节。

本作业指导书旨在介绍二极管来料检验的操作步骤和要点，以确保所使用的二极管符合质量要求。

2. 检验流程(1) 来料登记：将收到的二极管进行登记，记录相关信息，包括供应商、批次号、生产日期等。

(2) 外观检查：仔细观察二极管的外观是否存在损伤、划痕或者其他明显缺陷。

(3) 包装状况：检查二极管的包装是否完好，并核对包装标识与登记信息是否一致。

(4) 标记检查：核对二极管的标记与规格是否一致。

常见的标记包括型号、批号、管号等。

(5) 电性能检测：使用合适的测试设备对二极管的电性能进行检测，包括正向电压放大系数、反向击穿电压等。

(6) 包装齐全性：检查二极管包装内是否齐全，如使用说明书、保修卡等。

(7) 检验记录：对每一次来料检验的结果进行记录，包括合格、不合格的数量和详细的不合格原因。

3. 要点(1) 注意检验环境的清洁：二极管是一种对尘埃敏感的元件，所以检验环境应保持干净，避免灰尘和杂物进入。

(2) 高低温环境测试：在特殊要求的情况下，可以将二极管放置在高低温环境中进行测试，以验证其性能和可靠性。

(3) 合格品封存：对于符合质量要求的二极管，应予以封存，并按照规定储存和保管。

(4) 不合格品处理：对于不合格的二极管，应及时进行退货、报废或者返修处理，并及时更新记录。

(5) 管理责任：来料检验是保证二极管质量的重要环节，相关责任和权益应明确归属，确保检验的严谨性和准确性。

4. 结论二极管来料检验是保证二极管质量的关键环节，通过严格按照操作流程和要点进行检验，可以有效地筛选出不合格品，并确保所使用的二极管符合质量要求。

为了做好来料检验工作，相关人员应熟悉本作业指导书并逐步推行，以提高工作效率和产品质量。

电子工程基础知识作业指导书第1章电子元件基础 (3)1.1 电阻器 (3)1.1.1 电阻器概述 (3)1.1.2 电阻器的分类 (4)1.1.3 电阻器的标识方法 (4)1.1.4 电阻器的连接方式 (4)1.2 电容器 (4)1.2.1 电容器概述 (4)1.2.2 电容器的分类 (4)1.2.3 电容器的标识方法 (4)1.2.4 电容器的连接方式 (4)1.3 电感器 (4)1.3.1 电感器概述 (4)1.3.2 电感器的分类 (5)1.3.3 电感器的标识方法 (5)1.3.4 电感器的连接方式 (5)1.4 二极管 (5)1.4.1 二极管概述 (5)1.4.2 二极管的分类 (5)1.4.3 二极管的标识方法 (5)1.4.4 二极管的连接方式 (5)第2章模拟电路分析 (5)2.1 放大器电路 (5)2.1.1 放大器基本原理 (5)2.1.2 放大器电路分析方法 (6)2.1.3 放大器电路的应用实例 (6)2.2 滤波器电路 (6)2.2.1 滤波器基本原理 (6)2.2.2 滤波器电路分析方法 (6)2.2.3 滤波器电路的应用实例 (6)2.3 信号发生器电路 (6)2.3.1 信号发生器基本原理 (6)2.3.2 信号发生器电路分析方法 (6)2.3.3 信号发生器电路的应用实例 (6)第3章数字电路基础 (7)3.1 逻辑门电路 (7)3.1.1 逻辑门电路的定义与分类 (7)3.1.2 逻辑门电路的工作原理 (7)3.1.3 逻辑门电路的应用 (7)3.2 组合逻辑电路 (7)3.2.1 组合逻辑电路的定义与特点 (7)3.2.3 组合逻辑电路的分析与设计方法 (7)3.3 时序逻辑电路 (7)3.3.1 时序逻辑电路的定义与特点 (7)3.3.2 常见时序逻辑电路 (7)3.3.3 时序逻辑电路的分析与设计方法 (7)3.3.4 时序逻辑电路的应用 (8)第4章集成电路与系统 (8)4.1 集成运算放大器 (8)4.1.1 运算放大器的基本原理 (8)4.1.2 运算放大器的特性参数 (8)4.1.3 运算放大器的应用 (8)4.2 数字集成电路 (8)4.2.1 数字逻辑电路基础 (8)4.2.2 集成逻辑门 (8)4.2.3 数字集成电路的应用 (8)4.3 微控制器基础 (8)4.3.1 微控制器概述 (8)4.3.2 微控制器的结构与工作原理 (9)4.3.3 微控制器的应用 (9)4.3.4 微控制器编程 (9)第5章信号与系统 (9)5.1 信号的分类与特性 (9)5.1.1 信号的分类 (9)5.1.2 信号的特性 (9)5.2 系统的分类与特性 (10)5.2.1 系统的分类 (10)5.2.2 系统的特性 (10)5.3 线性时不变系统 (10)第6章通信原理 (11)6.1 模拟通信系统 (11)6.1.1 通信系统的基本概念 (11)6.1.2 模拟信号及其特性 (11)6.1.3 模拟通信系统的功能指标 (11)6.1.4 模拟通信系统的抗干扰措施 (11)6.2 数字通信系统 (11)6.2.1 数字通信系统的基本原理 (11)6.2.2 数字信号的编码与解码 (11)6.2.3 数字通信系统的功能指标 (11)6.2.4 数字通信系统的抗干扰措施 (11)6.3 信号调制与解调 (11)6.3.1 调制的概念与分类 (11)6.3.2 常见模拟调制技术 (11)6.3.3 常见数字调制技术 (12)6.3.5 调制与解调技术的应用 (12)第7章数字信号处理 (12)7.1 离散时间信号与系统 (12)7.1.1 离散时间信号 (12)7.1.2 离散时间系统 (12)7.1.3 线性时不变系统 (12)7.2 数字滤波器设计 (12)7.2.1 数字滤波器概述 (12)7.2.2 IIR滤波器设计 (12)7.2.3 FIR滤波器设计 (12)7.3 快速傅里叶变换 (12)7.3.1 傅里叶变换简介 (13)7.3.2 快速傅里叶变换（FFT） (13)7.3.3 FFT算法实现 (13)第8章电子测量与仪器 (13)8.1 电子测量原理 (13)8.1.1 电子测量概述 (13)8.1.2 模拟测量原理 (13)8.1.3 数字测量原理 (13)8.2 常用电子测量仪器 (13)8.2.1 通用电子测量仪器 (13)8.2.2 专用电子测量仪器 (14)8.3 测量误差与数据处理 (14)8.3.1 测量误差来源 (14)8.3.2 测量误差分类 (14)8.3.3 数据处理方法 (14)第9章控制系统基础 (14)9.1 控制系统的数学模型 (14)9.2 控制系统稳定性分析 (14)9.3 控制系统设计方法 (14)第10章电子电路仿真与设计 (15)10.1 电子电路仿真软件 (15)10.2 电路原理图绘制 (15)10.3 电路仿真与优化 (15)10.4 印制电路板（PCB）设计 (15)第1章电子元件基础1.1 电阻器1.1.1 电阻器概述电阻器是一种最常用的电子元件，其主要功能是阻碍电流的流动，从而控制电路中的电压和电流。

直流稳压电源工艺作业指导书-装配报告本次工艺作业为直流稳压电源的装配工作，本人负责的主要任务为组装电路板及安装外壳。

下面是我对于整个装配过程的报告。

一、工具及材料准备1. 工具：扳手、螺丝刀、镊子、烙铁、锡线、尺子、剪刀等。

2. 材料：电路板、电阻、电容、二极管、稳压芯片、散热片、外壳等。

二、组装电路板1. 将电阻、电容等插件按照电路图焊接在电路板上。

在焊接过程中，要注意焊接时的温度和时间，以防止零件损坏和电路板变形。

2. 接着焊接稳压芯片。

在焊接稳压芯片时，要将其与散热片牢固固定。

3. 最后焊接二极管和电源接口。

在焊接电源接口时，要确保极性正确。

三、安装外壳1. 安装散热片。

将散热片放置在稳压芯片上，用锁定螺母将其固定。

2. 安装电路板。

将组装好的电路板放入外壳内，用螺丝固定。

3. 安装外壳。

将外壳盖放在电路板上，并用螺丝固定。

四、测试1. 接通电源。

在接通电源前，要检查焊接是否牢固、极性是否正确，并确认无短路情况。

2. 测试电流和电压。

接通电源后，使用万用表测试电流和电压是否符合要求。

如果不符合，要重新检查并调整。

3. 检查散热效果。

使用温度计检测稳压芯片的温度，确保散热效果良好。

五、整理清洁1. 整理线缆。

将线缆整理好，使其布局整齐，不杂乱。

2. 清洁外壳。

用布擦拭外壳，使其亮丽干净。

以上就是本次工艺作业的装配过程，感谢公司对我的信任和支持。

虽然在工作中遇到了一些难题，但通过团队合作和自己的努力，最终成功完成了任务。

在今后的工作中，我将更加努力地学习和提高，为公司的发展做出更多贡献。

稳压二极管的特点及使用方法
稳压二极管是一种电子器件,常用于调节电路中的电压。

稳压二极管具有以下特点:
1. 稳压二极管的电压特性良好,可以将输入电压恒定在一个稳定的数值上。

2. 稳压二极管是非向导性的,也就是说,它并不指示正方向。

3. 稳压二极管通常使用在稳压电路中,可以承受较大的电流。

使用方法:
1. 将稳压二极管插入电路中,与正极相连,与负极相连。

2. 根据电路需要调节稳压二极管的极性,使得输出电压符合要求。

3. 调节稳压二极管的参数,比如电流、电压调节范围等,以达到最佳的稳定效果。

4. 需要定期检查稳压二极管的工作状态,避免损坏。

需要注意的是,稳压二极管的选用需要根据具体电路需求进行调整,不同用途的电路可能需要不同类型的稳压二极管。

同时,在使用稳压二极管时需要注意安全,避免过载和短路等情况导致损坏。

稳压电源使用作业指导书
一.作业事项：
1.开机前检查电源线是否连接良好，按下主机电源开关"ON"键机器处于打开状态。

2、直流输出正端子接负载正极，直流输出负端子接负载负极，GND 端子可根据不同试验强度自由选择接地。

3、电源作为稳流源使用时开机后先将稳压调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，稳流调节旋钮“COARSE”粗调和“FINE”细调逆时针调至最小，再顺时针调节稳流调节旋钮至所需电流值电流指示灯被点亮。

4、电源作为稳压电源使用时开机前先将稳流调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，开机后先用稳压调节旋钮粗调把电压调至所需电压值附近，再用细调稳压旋钮调节电压到准确值，此时稳压状态指示灯被点亮。

5、当接负载连接时面板左侧表显示的为输出电流值，右侧表显示的为输出电压值，电源处于稳压状态时电压指示灯亮；若输出电流指示超出额定值，电压指示灯灭，电流指示灯点亮此时电源为限流保护状态，需调节负载使其电源恢复正常。

6.电源使用完毕应关掉电源开关。

二.管理项目
1、仪器上不允许放置任何物品。

2、仪器应在通风散热环境下使用。

3、每天工作完成后,测试人员须用干布将仪器表面的
灰尘擦干净。

4、未经许可严禁拆卸仪器。

三．异常发生时的处理
1、如遇紧急情况，应立即停止试验；
2、使用机器及工具有异常时，通知技术人员处理
3、感觉身体不舒服，停止实验到通风场所休息。

四.注意事项
1.仪器电源线必须良好接地。
