第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。

2.家庭电路的连接：（1）各种用电器是并联接入电路的。

（2）插座与灯座是并联的。

（3）控制各用电器工作的开关与电器是串联的。

3.家庭电路的各部分的作用：（1）进户线：火线和零线。

火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。

（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。

B.安装：串联在干路上。

C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。

P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。

B.安装：家庭电路的干路上。

（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。

B.种类： 二孔插座、三孔插座。

2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。

D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。

（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。

B.灯泡的种类：螺丝口卡口。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。

灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。

C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。

开关不能控制，但不会烧干路上的保险丝。

二、测电笔：1.用途：用来辨别火线和零线。

2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

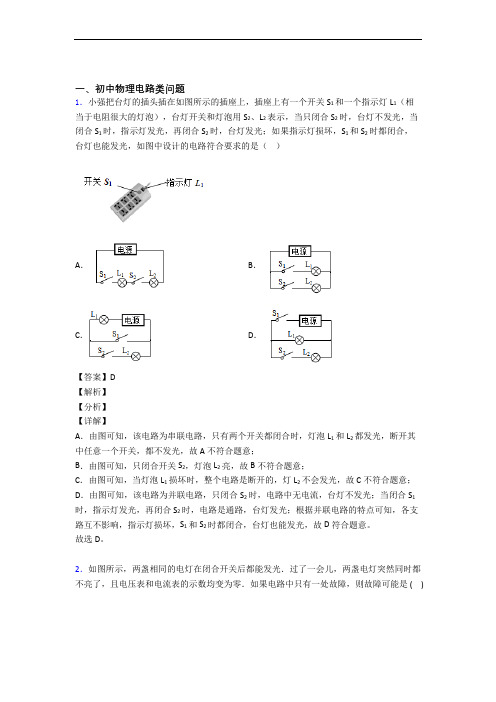

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

物理九年级上册电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

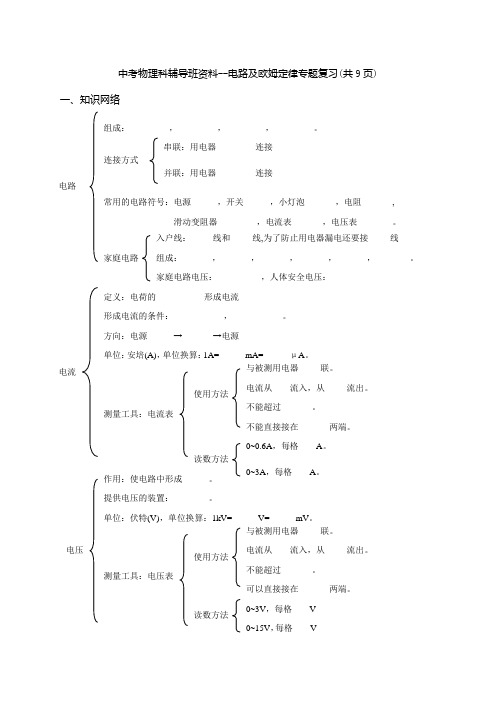

中考物理科辅导班资料--电路及欧姆定律专题复习(共9页) 一、知识网络电路组成：_________，_________，_________，_________。

连接方式串联：用电器_________连接并联：用电器_________连接常用的电路符号：电源______，开关______，小灯泡_______，电阻_______,滑动变阻器_________，电流表_______，电压表________。

家庭电路入户线：_____线和_____线,为了防止用电器漏电还要接_____线组成：_______，_______，_______，_______，_______，________。

家庭电路电压：__________，人体安全电压：___________电流定义：电荷的___________形成电流形成电流的条件：____________，____________。

方向：电源______→_______→电源______单位：安培(A)，单位换算：1A=______mA=______μA。

测量工具：电流表使用方法与被测用电器_____联。

电流从____流入，从_____流出。

不能超过_______。

不能直接接在_______两端。

读数方法0~0.6A，每格____A。

0~3A，每格____A。

电压作用：使电路中形成______。

提供电压的装置：________。

单位：伏特(V)，单位换算：1kV=______V=______mV。

测量工具：电压表使用方法与被测用电器_____联。

电流从____流入，从_____流出。

不能超过_______。

可以直接接在_______两端。

读数方法0~3V，每格____V0~15V，每格____V2二、典型例题 考点1：电路的连接例1：如下图中，灯LI 和L2是串联的是______，并联的是_______·考点2：导体和绝缘体例2：下列四组物质中，都属于绝缘材料是( ，) A ．水银、玻璃、油 B ．玻璃、石墨、纯净水 C ．塑料、橡胶、陶瓷 D ．干木柴、陶瓷、海水 考点3：作图题和电路设计电阻物质按导电性能分类：_________，________，________。

可编辑修改精选全文完整版电学精选题一、单选题：1．在如图1所示的电路中，电源两端的电压不变.当只闭 合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为I 2。

当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ,电流表A 2的示数为I 2ˊ.I 2：I = 2:3，I 2ˊ： I ˊ= 4:7，则电阻R 1:R 2：R 3等于A . 2：1:4B . 4：2:1C 。

2:3:4D 。

3:4：7答案：A2．把标有“6V 3W"的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V 的电路中，电路的连接如图5所示，电压表使用的量程为0～3V ，电流表使用的量程为0～0.6A.要求闭合开关后两电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值（设灯丝电阻不变）.下列说法正确的是 A ．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50Ω B ．小灯泡的电功率最小值为0.25W C ．电路总功率的最大值为3。

6WD ．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A 答案：D3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0。

6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变,电阻R 的阻值为10Ω，允许消耗的最大电功率为0。

9W 。

滑动变阻器R 0的最大阻值为20Ω,允许通过的最大电流为0。

5A 。

将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1。

2W答案：C二、多选题:4．如图4所示，电源两端的电压保持不变，R 0为定值电阻。

将滑动变阻器的滑片P 置于 最左端，闭合开关S 。

移动滑动变阻器的滑片P 到某一位置,此时滑动变阻器接入电路中的 电阻为R 1,电压表的示数为U 0,电流表的示数为I 0;继续移动滑动变阻器的滑片P ，使滑 动变阻器接入电路中的电阻值减小到R 1/3,此时电压表的示数变为U 0/2，电流表的示数变 为I 1。

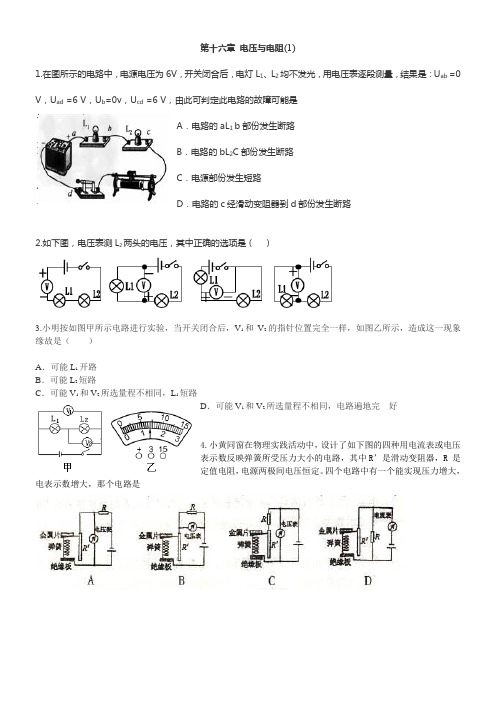

第十六章电压与电阻(1)1.在图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是：U ab =0 V，U ad =6 V，U b=0v，U cd =6 V，由此可判定此电路的故障可能是A．电路的aL1 b部份发生断路B．电路的bL2C部份发生断路C．电源部份发生短路D．电路的c经滑动变阻器到d部份发生断路2.如下图，电压表测L2两头的电压，其中正确的选项是（）3.小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象缘故是（）A．可能L1开路B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V 1和V2所选量程不相同，电路遍地完好4.小黄同窗在物理实践活动中，设计了如下图的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源两极间电压恒定。

四个电路中有一个能实现压力增大，电表示数增大，那个电路是5.如下图，当开关闭合时，发觉电压表示数为零，灯L1不亮，灯L2亮．以下几种故障中，可能的是）A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了6.小平做实验时将电压表串联在电路中了，那么闭合开关后，会显现的情形为（）A．灯泡的灯丝烧断 B．电压表必然烧坏 C．电源损坏 D．电压表指针有明显偏转7．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一按时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。

8．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的___________。

旋转收音机的音量旋钮时，实质是调剂内部的_____________。

9.灯L 1和L 2串联，先用电压表测灯L 1两头的电压，如图6-1-3所示，再测L 2两头电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。

《电学》部分一、选择题1、如下左图，灯泡的连接方式是[ D ]A、四灯串联B、L2L3L4并联后再与L1串联C、四灯并联D、L1L2L3并联后再与L4串联2、如上右图，滑动片P向右滑动时[ C ]A、电流表读数增大，电压表读数减小B、电流表和电压表的读数都增大C、电流表读数减小，电压表读数增大D、电流表和电压表的读数都减小3、如下左图，三灯泡的连接方式是[ B ]A、L1L2并联后再与L3串联B、三灯串联C、L2L3并联后再与L1串联D、三灯并联4、如上右图，各电阻的阻值都是10Ω，则电路的总电阻是[ D ]A、25ΩB、10ΩC、13ΩD、6Ω5、如下左图，S闭合时，电压表测的[ B ]A、电源电压B、L1两端的电压C、L2两端的电压D、L1和L2两端的电压6、如上中图，当S1连接触点1而S2断开时，A灯最亮，B、C两灯最暗且亮度相同，若将S1连接触点2而S2闭合，则[ C ] A、C灯最亮B灯最暗B、D灯最亮B灯最暗C、D灯最亮A灯最暗D、A灯最亮C灯最暗7、如上右图，电源电压为6V，当S闭合时，两个灯泡均不发光，用电压表测得AB间的电压为0，BC间的电压为6V。

这个电路的故障是[ A ]A、L1短路且L2断路B、L1和L2都断路C、L1断路且L2短路D、只有L2断路8、两个阻值不等的电阻R1和R2，串联时的总电阻是并联时的总电阻的k倍，那么k的取值范围是[ A ]A、k＞4B、4≥k＞3C、3≥k＞2D、2≥k＞19、某同学家的四盏灯泡突然全部熄灭，检查保险丝并未烧断，用测电笔试各处氖管都发光，该同学对故障作了四种判断，其中正确的是[ D ]A、室内线路某处短路B、进户线火线断路C、灯泡全部烧坏D、进户线零线断路10、三各相同的小灯泡，其额定功率18W，灯丝的电阻为2Ω，连接成如下左图电路，为了使每只灯泡都不超过其额定功率，那么此电路最多能消耗的功率为[ C ] A、54W B、36W C、27W D、18W11、如上右图，四个电阻都相等，且每个电阻的额定功率都是36W，那么，为使每个电阻的实际功率都不超过其额定值，其中R1的的功率的最大值是[ D ]A、60WB、36WC、16WD、4W【解】设R1两端的电压为1（也可以设通过R1的电流为1），则R3两端的电压为2，整个并联电路的电压为3。

专项提升11 按要求设计电路1.电路的三种状态-通路、断路和短路特别提醒（1）在串联电路中，若其中一个用电器被短路，其他用电器依然有电流通过；（2）在并联电路中，若其中一个用电器短路，与之相并联的所有用电器都被短路。

2.串联和并联（1）串联：电路元件首位相连的方式；（2）并联：电路元件两端分别相连的方式。

3.电路设计的一般思路（1）根据要求确定用电器的之间连接方式；（2）确定开关和用电器的连接方式，可能和用电器串联，也可能和用电器并联（一般需要开关把用电器短路时）；（3）画出符合要求的电路图。

一、填空题1．（2024·江西南昌·一模）图所示是一种车位占用提醒电路，虚线框内的元件一个是灯泡，一个是定值电阻。

设计要求：有车时灯泡亮，无车时灯泡灭，则 （选填“a ”或“b ”）是灯泡，当车位未占用时，开关S是的。

【答案】a闭合【详解】[1][2]由图可知，开关S断开时，a和b串联电路，开关S闭合时，a元件被短路，电路是只有b的简单电路，再根据有车时灯泡亮，无车时灯泡灭可知，灯泡不是始终是亮的，所以a处是灯泡。

由题意可知，当车位未被占用时，灯泡熄灭，即灯泡被短路，所以开关S是闭合的。

2．（23-24九年级上·辽宁沈阳·阶段练习）“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。

现设计一个电路，要求满足以下条件：①灯能一直亮；②灯可以在光线较暗且有声音时才亮。

小明和小华设计了如图甲、乙两个电路，能达到设计要求的电路是（选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实现上述要求（选填序号“①”或“②”）。

【答案】甲①【详解】[1][2]甲、乙两电路图相对比，若要满足灯能熄灭，甲图可以断开S2，乙图可以断开S1和S2；甲图同时闭合S1和S2，可实现灯能一直亮，乙图由于光控开关在干路中，故只有在光线较暗时才能实现灯亮，乙图无法满足灯能一直亮；若要满足灯在光线较暗且有声音时才亮，甲图只闭合干路开关S2即可，乙图也是闭合S2；故综上所示，甲图可以同时满足三个要求，而乙图无法满足要求①。

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．4．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻1R的阻值为10Ω，滑动变阻器2R标有“50Ω 0.5A”字样，电压表量程为0～3V，电流表量程为0～0.6A。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。

此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。

假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。

即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。
