网络卫士防火墙系统配置案例

天融信版本防火墙常用功能配置手册北京天融信南京分公司2008年5月目录一、前言我们制作本安装手册的目的是使工程技术人员在配置天融信网络卫士防火墙（在本安装手册中简称为“天融信防火墙”）时，可以通过此安装手册完成对天融信防火墙基本功能的实现和应用。

二、天融信版本防火墙配置概述天融信防火墙作为专业的网络安全设备，可以支持各种复杂网络环境中的网络安全应用需求。

在配置天融信防火墙之前我们通常需要先了解用户现有网络的规划情况和用户对防火墙配置及实现功能的诸多要求，建议参照以下思路和步骤对天融信防火墙进行配置和管理。

1、根据网络环境考虑防火墙部署模式（路由模式、透明模式、混合模式），根据确定好的防火墙的工作模式给防火墙分配合理的IP地址。

2、防火墙接口IP配置3、区域和缺省访问权限配置4、防火墙管理权限配置5、路由表配置6、定义对象（地址对象、服务对象、时间对象）7、制定地址转换策略（包括四种地址转换策略：源地址转换、目的地址转换、双向转换、不做转换）8、制定访问控制策略9、其他特殊应用配置10、配置保存11、配置文件备份☺提示：每次修改配置前，建议首先备份防火墙再修改配置，避免防火墙配置不当造成网络长时间中断。

三、天融信防火墙一些基本概念接口：和防火墙的物理端口一一对应，如Eth0、Eth1 等。

区域：可以把区域看作是一段具有相似安全属性的网络空间。

在区域的划分上，防火墙的区域和接口并不是一一对应的，也就是说一个区域可以包括多个接口。

在安装防火墙前，首先要对整个受控网络进行分析，并根据网络设备，如主机、服务器等所需要的安全保护等级来划分区域。

对象:防火墙大多数的功能配置都是基于对象的。

如访问控制策略、地址转换策略、服务器负载均衡策略、认证管理等。

可以说，定义各种类型的对象是管理员在对防火墙进行配置前首先要做的工作之一。

对象概念的使用大大简化了管理员对防火墙的管理工作。

当某个对象的属性发生变化时，管理员只需要修改对象本身的属性即可，而无需修改所有涉及到这个对象的策略或规则。

龙马卫士防火墙新增业务配置步骤详解北京天元龙马科技有限公司2012年9月25日目录一、龙马卫士防火墙新增单向业务配置步骤示例 (3)1.1、业务描述： (3)1.2、路由条目 (3)1.3、地址转换 (4)1.3.1、源地址转换 (4)1.4、对象 (5)1.4.1、网络对象 (5)1.4.2、服务对象 (7)1.5、安全策略 (8)1.6规则加载 (10)二、龙马卫士防火墙新增双向业务配置步骤示例 (11)2.1、业务描述： (11)2.2、路由条目 (11)2.3、地址转换 (12)2.3.1、数据中心发起访问地址转换配置步骤 (12)2.3.2、中信万通发起访问地址转换配置步骤 (13)2.4、对象 (16)2.4.1、网络对象 (16)2.4.2、服务对象 (18)2.5、安全策略 (19)2.6规则加载 (22)一、龙马卫士防火墙新增单向业务配置步骤示例1.1、业务描述：以联通代缴费为例，单向业务，即内网向联通主动发起连接。

内网服务器为105.2.130.3,联通服务器为134.32.28.184。

1.2、路由条目首先需要增加2条路由，点击网络配置-路由配置-静态路由访问外联单位的路由包含在缺省网关中。

路由1.3、地址转换1.3.1、源地址转换增加源地址转换，当工行主动访问联通时,将服务器105.2.130.3转换为防火墙untrust接口虚地址16.168.1.25作为源地址最终访问联通服务器134.32.28.184的。

点击网络配置-地址转换-目的地址转换-定义规则-源地址转换-新建源地址转换接口选择出向，该条为bond0(untrust)1.4、对象1.4.1、网络对象增加工行服务器与联通服务器的网络对象，点击对象配置-网络对象-新建工行服务器对象联通服务器对象1.4.2、服务对象增加服务端口对象，点击对象配置-服务对象-自定义服务（可在自定义端口服务完成后在添加进服务群组当中）服务端口对象1.5、安全策略增加安全策略，点击安全策略-包过滤规则，在DMZ（bond2）—untrust（bond0）通道里新建选择定义好的源对象与目的对象-选择定义好的服务-选择处理方式定义包过滤规则1.6规则加载点击工具箱-加载规则，点击加载，加载完成并未出现报错，配置生效加载防火墙规则二、龙马卫士防火墙新增双向业务配置步骤示例2.1、业务描述：以中信万通与数据中心业务为例，双向业务，即数据中心F5与中信万通服务器均会主动发起连接进行业务访问。

V5防火墙开局配置基本上网功能配置案例第一步：使用随设备配置的配置线缆，将线缆网线口连接在防火墙的CON口上，将另一端的COM 口连接在电脑上，然后通过XP系统自带的超级终端或secureCRT 软件来登陆设备的命令行配置界面。

1.1通过XP系统的电脑的超级终端登录设备命令行界面：在电脑开始菜单选择“程序”----“附件”-----“通讯”-----“超级终端”，打开超级终端后，按照如下步骤操作：图2-3 新建连接图2-4 连接端口设置图2-5 端口通信参数设置按照如上步骤操作完之后，点击确定，在命令行中敲入几下回车，当现实<H3C>显示的时候，表示已经成功进入到设备的命令行操作页面。

1.2 通过secureCRT 软件登陆设备的命令行您可以在网上自行下载该软件（建议您下载汉化破解版），然后按如下所示登陆设备命令行：按照如上配置，点击链接后，出现<H3C>模式说明成功进入命令行配置页面。

2.在通过如上两种方式进入到设备命令行之后，请您按照如下显示输入命令。

<H3C><H3C><H3C><H3C><H3C><H3C>system-viewSystem View: return to User View with Ctrl+Z.[H3C]interzone policy default by-priority[H3C]敲完如上命令后，您就可以通过网线，一端连接您电脑的网线插口，一端连接防火墙的GE0号口，将电脑的IP地址修改为192.168.0.10 掩码为255.255.255.0打开一个浏览器（建议使用IE浏览器）在地址栏输入192.168.0.1会显示如下页面：用户名和密码默认为：admin输入用户名密码和验证码后，点击登录即可登陆到设备的WEB管理页面。

第二步：登陆设备后，将1口设置为W AN口连接外网，2口设置为LAN口，连接内网，配置上网操作步骤如下：1.将接口添加到安全域：1.1将1号口加入untrust域1.2 将2号口加入trust 域：2.配置公网接口IP地址及指网关2.1固定IP地址上网方式（如果您是通过拨号上网，请跳过此部分，直接看2.2）2.1.1配置运营商分配的公网地址2.1.2 配置默认路由指向公网网关2.2拨号方式上网（如果您是固定IP地址方式上网，请跳过此章节）2.2.1配置拨号口信息2.2.2 配置默认路由指向拨号口3.配置内网口地址4.配置DNS 地址信息4.1.1开启设备DNS 代理和DNS 动态域名解析功能4.1.2 配置运营商DNS 地址（如果您是固定IP 地址方式上网，运营商会给您相应的DNS 地址，如果是拨号方式上网，那只需开启DNS 代理功能即可，动态域名解析功能可以不用开启，也不需要设置DNS 服务器IP 地址）4.1.3配置nat动态地址转换：配置acl 2001匹配内网的源ip地址网段，然后做nat动态地址转换，如果是静态公网ip，或者是动态获取的ip地址，请选择宽带连接的物理接口；如果是拨号上网，请选择dialer口，转换方式选择easy ip。

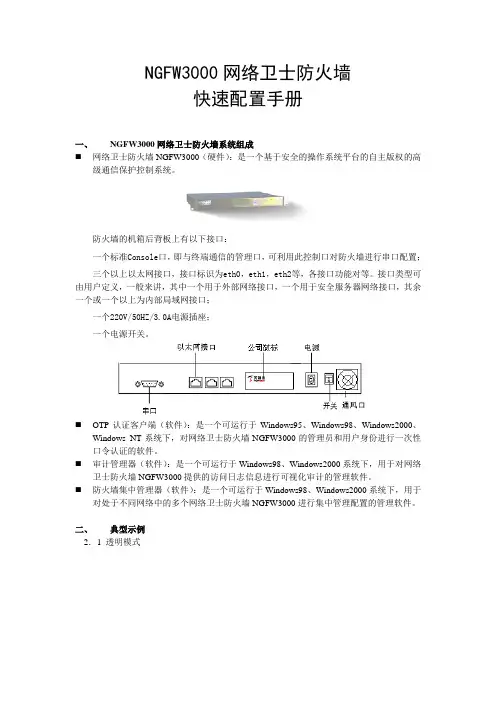

NGFW3000网络卫士防火墙快速配置手册一、NGFW3000网络卫士防火墙系统组成⏹网络卫士防火墙NGFW3000（硬件）：是一个基于安全的操作系统平台的自主版权的高级通信保护控制系统。

防火墙的机箱后背板上有以下接口：一个标准Console口，即与终端通信的管理口，可利用此控制口对防火墙进行串口配置；三个以上以太网接口，接口标识为eth0，eth1，eth2等，各接口功能对等。

接口类型可由用户定义，一般来讲，其中一个用于外部网络接口，一个用于安全服务器网络接口，其余一个或一个以上为内部局域网接口；一个220V/50HZ/3.0A电源插座；一个电源开关。

⏹OTP认证客户端（软件）：是一个可运行于Windows95、Windows98、Windows2000、Windows NT系统下，对网络卫士防火墙NGFW3000的管理员和用户身份进行一次性口令认证的软件。

⏹审计管理器（软件）：是一个可运行于Windows98、Windows2000系统下，用于对网络卫士防火墙NGFW3000提供的访问日志信息进行可视化审计的管理软件。

⏹防火墙集中管理器（软件）：是一个可运行于Windows98、Windows2000系统下，用于对处于不同网络中的多个网络卫士防火墙NGFW3000进行集中管理配置的管理软件。

二、典型示例2．1 透明模式图12．1．1串口配置点击“开始”菜单中的“程序”，选择“附件”→“通讯”→“超级终端”，在菜单项中选择“文件”→“新建连接”（见图2）图2为新的连接取名称“fw3000”并选择相应的图标，“确定”之后选择对应的串口，并设置串口属性：将“每秒位数（B）”设为9600，其余设置为初始值。

点击“确定”即进入串口，键入回车键后，可看到防火墙的版本号如下：Topsec Co., LtdNetGuard Firewall 3000（NGFW3000－2.83.01a8＋NGVPN2000－2.37.20）mail to: support@NGFW3000 login:在NGFW3000 login:之后输入串口用户sadm即进入串口配置界面。

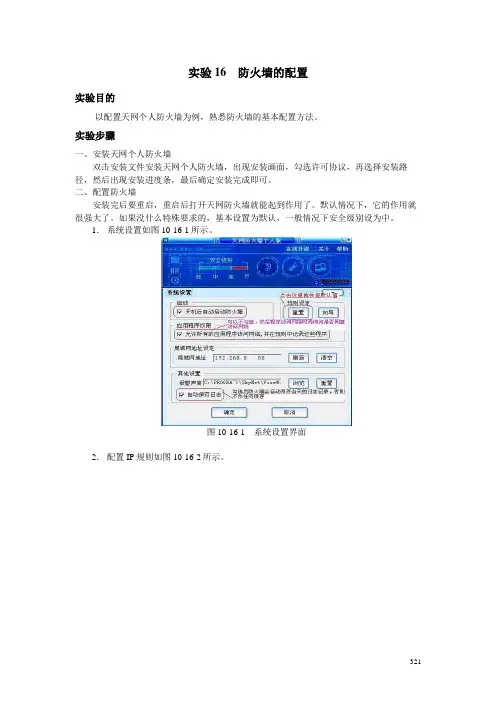

实验16 防火墙的配置实验目的以配置天网个人防火墙为例，熟悉防火墙的基本配置方法。

实验步骤一、安装天网个人防火墙双击安装文件安装天网个人防火墙，出现安装画面，勾选许可协议，再选择安装路径，然后出现安装进度条，最后确定安装完成即可。

二、配置防火墙安装完后要重启，重启后打开天网防火墙就能起到作用了。

默认情况下，它的作用就很强大了。

如果没什么特殊要求的，基本设置为默认，一般情况下安全级别设为中。

1．系统设置如图10-16-1所示。

图10-16-1 系统设置界面2．配置IP规则如图10-16-2所示。

321322图10-16-2 配置IP 规则3． 应用程序网络状态图10-16-34．查看日志323图10-16-4一般地，只要你没什么特殊要求，如开放某些端口或 屏蔽某些端口，或某些IP 操作等等，默认下就能起到防火墙的强大作用。

但是防火墙的苛刻要求给某些程序的使用带来麻烦，大家配置的时候要注意。

三、日常使用1．防火墙开放端口应用在自定义IP 规则中，点击增加规则后，即出现如下所示界面：图10-16-5下面分别对IP规则修改中的几个部分分别予以说明：（1）新建IP规则的说明部分，你可以取有代表性的名字，如“打开BT6881-6889端口”，说明详细点也可以。

还有数据包方向的选择，分为接收，发送，接收和发送三种，可以根据具体情况决定。

（2）在“对方IP地址”一栏中，可分为任何地址，局域网内地址，指定地址，指定网络地址四种。

（3）第三部分是IP规则使用的各种协议，有IP，TCP，UDP，ICMP，IGMP五种协议，可以根据具体情况选用并设置，如开放IP地址的是IP协议，QQ使用的是UDP协议等。

（4）在“当满足上面条件时”一栏中，决定你设置上面规则是允许还是拒绝，在满足条件时是通行还是拦截还是继续下一规则。

如果设置好了IP规则就单击确定后保存并把规则上移到该协议组的置顶，这就完成了新的IP规则的建立，并立即发挥作用。

(一) 三网口纯路由模式1 需求描述上图是一个具有三个区段的小型网络。

Internet 区段的网络地址是202.100.100.0，掩码是255.255.255.0；DMZ 区段的网络地址是172.16.1.0，掩码是255.255.255.0；内部网络区段的网络地址是192.168.1.0，掩码是255.255.255.0。

fe1 的IP 地址是192.168.1.1，掩码是255.255.255.0；fe3 的IP 地址是172.16.1.1，掩码是255.255.255.0；fe4 的IP 地址是202.100.100.3，掩码是255.255.255.0。

内部网络区段主机的缺省网关指向fe1 的IP 地址192.168.1.1；DMZ 网络区段的主机的缺省网关指向fe3 的IP 地址172.16.1.1；防火墙的缺省网关指向路由器的地址202.100.100.1。

WWW 服务器的地址是172.16.1.10，端口是80；MAIL 服务器的地址是172.16.1.11，端口是25 和110；FTP 服务器的地址是172.16.1.12，端口是21。

安全策略的缺省策略是禁止。

允许内部网络区段访问DMZ 网络区段和Internet 区段的http,smtp，pop3，ftp 服务；允许Internet 区段访问DMZ 网络区段的服务器。

其他的访问都是禁止的。

2 配置步骤1. 网络配置>网络设备>：编辑物理设备fe1，将它的IP 地址配置为192.168.1.1，掩码是255.255.255.0。

注意：fe1 默认是用于管理的设备，如果改变了它的地址，就不能用原来的地址管理了。

而且默认的管理主机地址是10.1.5.200，如果没有事先添加其它的管理主机地址，将会导致防火墙再也不能被管理了（除非用串口登录上去添加新的管理主机地址）。

其它设备默认是不启用的，所以配地址时要同时选择启用设备。

综合案例案例1：路由模式下通过专线访问外网路由模式下通过专线访问外网，主要描述总公司接入网络卫士防火墙后的简单配置，总公司的网络卫士防火墙工作在路由模式下。

（提示：用LAN 或者WAN 表示方式。

一般来说，WAN 为外网接口，LAN 为内网接口。

）图 1 网络卫士防火墙的路由模式网络状况：●总公司的网络卫士防火墙工作在路由模式。

Eth1 属于外网区域，IP 为202.69.38.8；Eth2 属于SSN 区域，IP 为172.16.1.1；Eth0 属于内网区域，IP 为192.168.1.254。

●网络划分为三个区域：外网、内网和SSN。

管理员位于内网中。

内网中存在3个子网，分别为192.168.1.0/24，192.168.2.0/24，192.168.3.0/24。

●在SSN 中有三台服务器，一台是HTTP 服务器（IP 地址：172.16.1.2），一台是FTP 服务器（IP 地址：172.16.1.3），一台是邮件服务器（IP 地址：172.16.1.4）。

用户需求：●内网的机器可以任意访问外网，也可访问SSN 中的HTTP 服务器、邮件服务器和FTP 服务器；●外网和SSN 的机器不能访问内网；●允许外网主机访问SSN 的HTTP 服务器。

配置步骤：1) 为网络卫士防火墙的物理接口配置IP 地址。

进入NETWORK 组件topsec# network配置Eth0 接口IP work# interface eth0 ip add 192.168.1.254 mask255.255.255.0配置Eth1 接口IP work# interface eth1 ip add 202.69.38.8 mask255.255.255.0配置Eth2 接口IP work# interface eth2 ip add 172.16.1.1 mask255.255.255.02）内网中管理员通过浏览器登录网络卫士防火墙，为区域资源绑定属性，设置权限。

[原创]天融信防火墙的一个典型配置方案一个典型配置方案现在根据我们的经验，假设几种典型的网络环境，描述“网络卫士”防火墙在这些环境中应该如何配置。

以3个端口的“网络卫士”防火墙为例，其中一个接外网，一个接内网，一个接SSN，在SSN 中有三台服务器，一台是HTTP服务器，一台是FTP服务器，一台是邮件服务器。

有如下需求：内网的机器可以任意访问外网，可以访问SSN中指定的服务器，外网和SSN的机器不能访问内网；外网可以访问SSN中的服务器。

在非动态地址环境下：防火区域配置外网：接在eth1上，缺省访问策略为any（即缺省可读、可写），日志选项为空，禁止ping。

内网：接在eth2上，缺省访问策略为none（不可读、不可写），日志选项为日志命令，允许ping。

SSN：接在eth0上，缺省访问策略为none（不可读、不可写），日志选项为日志命令，禁止ping。

经过以上的配置后，如果没有其他的访问策略和通信策略，则防火墙允许内网上的机器访问外网，允许SSN上的机器访问外网，不允许内网被外网或SSN访问，不允许SSN被外网、内网访问。

（允许访问并不表示可以成功通信，尽管内网被允许访问外网，但假如没有合法的IP地址，也无法进行成功的访问，这个问题在后面NAT配置中将进行详细描述。

）定义三个网络节点FTP_SERVER：代表FTP服务器，区域=DMZ，IP地址=…，物理地址=…。

HTTP_SERVER：代表HTTP服务器，区域=DMZ，IP地址=…，物理地址=…。

MAIL_SERVER：代表邮件服务器，区域=DMZ，IP地址=…，物理地址=…。

配置访问策略根据区域的定义，外网和内网的缺省访问权限已经满足要求，现在只需要进行一些访问策略设置。

在SSN区域中增加三条访问策略：① 访问目的=FTP_SERVER，目的端口=TCP 21。

源=内网，访问权限=读、写。

源=外网，访问权限=读。

这条配置表示内网的用户可以读、写FTP服务器上的文件，而外网的用户只能读文件，不能写文件。

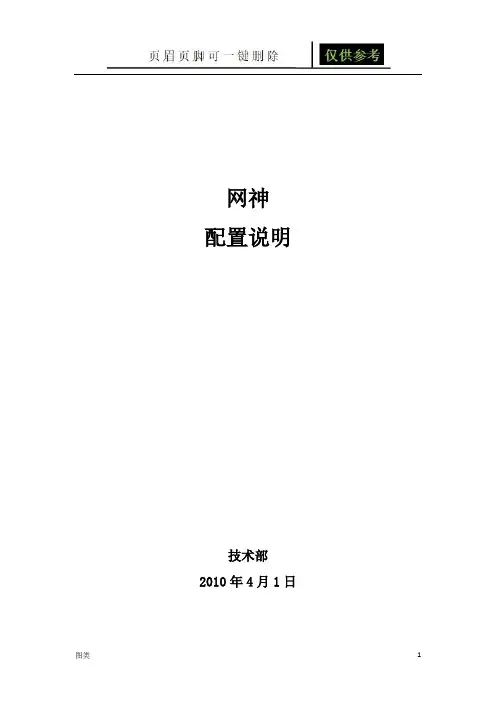

网神配置说明技术部2010年4月1日1.文档说明本文档由圣博润技术部编写，主要解决网络接入认证与网神防火墙EPS功能模块结合后的配置问题，可以作为重要的参考性文件。

实现目标：通过认证的合法主机可以访问内网，未通过认证的非法主机禁止访问内网，并将非法主机重定向到指定页面。

2.网络环境图一（混合模式）3.防火墙配置1)预先导入管理证书（登入设备时需要该证书访问）——SecGateAdmin.p12，导入时所有步骤都是默认，私钥密码为：123456。

2)在IE地址栏中敲入：https://10.50.10.45:8889进行登入，默认密码为：firewall（IP地址为设备出厂默认地址）。

3)选择系统配置→升级许可，观察网神防火墙版本及许可文件最后终止时间，如下图：如果发现许可证失效，请及时申请license。

4)点击管理配置→添加管理主机（只允许此IP地址管理防火墙），如下图：5)点击网络配置→选择网络接口→将内网口FE3、外网口FE2设置为混合模式，如下图：6)选择接口IP，将FE3口IP地址为192.168.0.228,并允许所有主机PING,如下图：7)选择对象定义→选择地址列表，，设定需要对哪些网段或IP地址进行认证（未定义的地址，将不受网关的影响）如图一；在“地址组”中，可以将多个网段地址进行归类，如图二。

图一图二8)选择对象定义→选择服务列表，将UDP 55555端口，添加至此列表并命名为lansecs,如下图：9)选择安全策略→添加安全规则→源地址any,目的地址any ,服务可以是any或lansecs，如下图：10)选择“安全策略”→“URL重定向”，对指定的IP/网段进行认证过滤，未认证的将被重新定向到指定的地址。

如下图：11)选择“安全策略”→“EPS配置”，→启用EPS联动，如下图：。

工控商务网：互联网时代的信息安全卫士--基于NORCO硬件平台的网络防火墙文章来自：工控网今天计算机已经成为一种必不可少的工具，计算机网络更是被广泛地用于人们工作、生活的各个领域中，各行业的信息化建设加速，各种业务的开展和处理对计算机网络的依赖性越来越明显。

但是，计算机网络的不安全因素日益显现出来，不断出现的非法网络入侵、窃取重要资料、网络系统瘫痪、病毒泛滥等问题已成为计算机网络急待解决的难题。

如何保护计算机网络的稳定运行，防止重要信息被攻击、窃取或泄露，安全地连接Internet网或其他组织和分支机构，确认信息认证等等问题。

只有构建一个全面、科学、可靠、安全的计算机网络平台，才能使各行业顺利开展日常工作和不断发展。

防火墙技术作为一种网络安全的工具，随着Internet的迅猛发展，在短短的几年内异军突起，很快形成了一个产业。

什么是网络防火墙？古时候，人们常在寓所之间砌起一道砖墙，一旦火灾发生，它能够防止火势蔓延到别的寓所。

这种墙成为“防火墙”。

在网络时代，当一个网络接入Internet以后，它的用户就可以与外部世界相互通信。

为安全起见，人们在该网络和Internet之间插入一个中介系统，竖起一道安全屏障。

这道屏障作为扼守本网络的安全和审计的唯一关卡，可以阻断来自外部世界的威胁和入侵。

这种中介系统也叫做“防火墙"或"防火墙系统”。

防火墙作为不同网络或网络安全域之间信息的出入口，能根据企业的安全策略控制出入网络的信息流，且本身具有较强的抗攻击能力。

它是提供信息安全服务，实现网络和信息安全的基础设施。

在逻辑上，防火墙是一个分离器、限制器和分析器，可以有效剪控内部网和Internet之间的任何活动，保证内部网络的安全。

防火墙通常放在外部Internet网和内部网络之间，以保证内部网络的安全。

某防火墙系统提供商基于NORCO系列网络安全专用硬件平台的系统拓扑图如下：系统硬件配置：机箱：RPC-1100E （1U机架式专用机箱）CPU卡：NORCO 7811CPU：P4 2.8G内存：256M DDR SDRAM硬盘：80G系统特点·功能强大，安全性高；·稳定可靠，性能优越；该系统防火墙硬件平台基于NORCO系列专用工业级主机，技术先进，稳定性好，最大数据通过速率超过98Mbps，平均无故障工作时间达40000小时。

26.1 网络需求某企业需要对内网流量进行病毒防护26.2 网络拓扑防火墙：内网地址192.168.83.207 ，外网地址211.211.211.211内网网段为192.168.83.0/2426.3 配置流程（1）配置防火墙网络环境；（2）定义病毒防护策略；（3）配置防火墙安全策略，调用病毒防护策略。

26.4 配置步骤（1）配置防火墙接口地址，公网网关；进入【网络管理】-【网络接口】-【物理设备】，设置eth1和eth2为内外网口地址。

进入【路由管理】-【基本路由】-【默认路由】-新建，设置公网网关为211.211.211.254，内网网段直连防火墙内网口，内网PC网关和防火墙内网口IP一致，确保连通性没有问题。

（2）定义病毒防护策略系统提供了标准病毒防护策略模板供引用方便建立，修改特定的病毒防护策略，也可通过应用防护 -> 病毒防护 -> 自定义病毒特征自定义病毒特征，还可以通过防护 -> 病毒防护 -> 服务端口设置病毒检测的服务端口。

进入【应用防护】-【病毒防护】-【病毒防护策略】新建AV策略，一般调用标准病毒防护模板，然后对新策略进行适当的修改，构造适合不同环境不同安全级别的需求的病毒防护策略。

（3）配置防火墙安全策略，调用病毒防护策略进入【防火墙】-【地址】-【地址】-新建内网网段先定义内网网段，便于下一步的调用。

进入【防火墙】-【策略】-【安全策略】-放通内网上网的流量且调用所需的病毒防护策略源地址是内网网段，目的地址是任意，勾选包过滤日志，动作是允许，病毒防护策略调用之前定义好的AV策略，其他配置选项默认即可。

注意事项：如果防火墙病毒防护未生效，除了检查防火墙的配置，还需要到防火墙系统管理-> 维护 -> 模块许可确认是否购买了标准病毒防护特征升级，如果购买了，且AV特征库升级授权未到期，需要到系统管理 -> 维护 -> 系统升级处查看病毒防护的特征库是否升级到最新。

综合案例案例1：路由模式下通过专线访问外网路由模式下通过专线访问外网，主要描述总公司接入网络卫士防火墙后的简单配置，总公司的网络卫士防火墙工作在路由模式下。

（提示：用LAN 或者WAN 表示方式。

一般来说，WAN 为外网接口，LAN 为内网接口。

）图 1 网络卫士防火墙的路由模式网络状况：●总公司的网络卫士防火墙工作在路由模式。

Eth1 属于外网区域，IP 为202.69.38.8；Eth2 属于SSN 区域，IP 为172.16.1.1；Eth0 属于内网区域，IP 为192.168.1.254。

●网络划分为三个区域：外网、内网和SSN。

管理员位于内网中。

内网中存在3个子网，分别为192.168.1.0/24，192.168.2.0/24，192.168.3.0/24。

●在SSN 中有三台服务器，一台是HTTP 服务器（IP 地址：172.16.1.2），一台是FTP 服务器（IP 地址：172.16.1.3），一台是邮件服务器（IP 地址：172.16.1.4）。

用户需求：●内网的机器可以任意访问外网，也可访问SSN 中的HTTP 服务器、邮件服务器和FTP 服务器；●外网和SSN 的机器不能访问内网；●允许外网主机访问SSN 的HTTP 服务器。

配置步骤：1) 为网络卫士防火墙的物理接口配置IP 地址。

进入NETWORK 组件topsec# network配置Eth0 接口IP work# interface eth0 ip add 192.168.1.254 mask255.255.255.0配置Eth1 接口IP work# interface eth1 ip add 202.69.38.8 mask255.255.255.0配置Eth2 接口IP work# interface eth2 ip add 172.16.1.1 mask255.255.255.02）内网中管理员通过浏览器登录网络卫士防火墙，为区域资源绑定属性，设置权限。

防火墙配置案例一、场景设定。

假设咱有一个小公司网络，里面有办公电脑、服务器，还有员工们的手机等设备都连着公司的网络。

我们希望做到的是，让内部员工能正常上网办公、访问公司内部服务器，同时防止外面那些不怀好意的网络攻击。

二、防火墙设备选择（简单假设下）我们就选一个常见的企业级防火墙设备，比如某品牌的防火墙，它就像一个网络的大闸门，能决定哪些流量能进来，哪些得被拒之门外。

三、基本配置步骤。

1. 接口配置。

防火墙有好几个接口呢。

我们把连接外部网络（比如互联网）的接口叫做WAN接口，就像房子的大门对着外面的大街一样。

这个接口要配置好公网的IP地址，这是网络世界里别人能找到咱们公司网络的“门牌号”。

然后，还有连接内部办公网络的接口，叫LAN接口。

这个接口的IP地址就设成咱们内部网络的网段，比如说192.168.1.1/24，这就相当于公司内部各个办公室的地址范围。

2. 访问控制策略（ACLs）允许内部员工访问互联网。

我们就像给内部员工发通行证一样，设置一条规则：源地址是内部网络（192.168.1.0/24），目的地址是任何（0.0.0.0/0），端口是常见的80（用于网页浏览）、443（用于安全网页浏览）等，动作是允许。

这就好比告诉防火墙，公司里的小伙伴们想出去看看网页是可以的。

限制外部对内部服务器的访问。

假设公司有个Web服务器，IP地址是192.168.1.10。

我们只希望外部的人能通过80端口（HTTP）和443端口（HTTPS）访问这个服务器。

那我们就设置一条规则：源地址是任何（0.0.0.0/0），目的地址是192.168.1.10，端口是80和443，动作是允许。

其他端口和对内部其他设备的非授权访问都统统拒绝，就像只给来谈生意的人开了特定的会议室门，其他门都锁着不让进。

阻止恶意流量。

比如说，那些来自某些已知的恶意IP地址段的流量，我们就像看到坏蛋就把他们赶跑一样。

设置规则：源地址是那些恶意IP段，目的地址是我们内部网络任何地址，动作是拒绝。

网络防火墙的多实例配置指南一、引言随着互联网的快速发展，网络安全问题日益凸显。

作为网络安全的重要组成部分，防火墙扮演着关键角色。

而在现代复杂的网络环境中，单一防火墙无法满足安全需求。

因此，网络防火墙的多实例配置成为一种有效的解决方案。

二、多实例配置的意义1. 提高安全性：多实例配置能够提供更细粒度的网络访问控制，针对不同的访问需求设定不同的策略，有效遏制各类网络攻击，提高网络安全性。

2. 提升性能：通过使用多实例配置，可以将网络流量分散到不同的实例上进行处理，减轻单一实例的负担，提升防火墙的整体性能。

3. 简化管理：多实例配置可以根据不同的网络环境和访问需求设置相应的规则，使管理人员能够更灵活地进行配置管理，简化了网络安全管理工作。

三、多实例配置的步骤1. 确定实例数量：首先需要根据网络规模和访问需求确定所需的实例数量。

根据实际情况，可以选择2个或更多的实例来进行配置。

2. 分配网络资源：为每个实例分配独立的IP地址和网络资源，确保各个实例之间的互不干扰。

3. 配置访问规则：根据实际需求，在每个实例上配置适当的访问规则。

可以基于协议、端口、IP地址等多个维度进行规则设置，灵活控制网络访问。

4. 实现流量均衡：通过负载均衡技术，将网络流量均匀地分发到各个实例上，避免某一实例过载而导致性能下降。

5. 监测和日志记录：建立监测系统，及时了解多实例配置的运行情况。

同时，设置日志记录功能，便于事后分析和审计。

四、多实例配置的注意事项1. 安全策略一致性：各个实例之间的安全策略应保持一致，确保整体网络安全性。

2. 硬件和软件支持：多实例配置需要有足够的硬件资源和支持的软件平台。

需根据实际环境进行选择与配备。

3. 定期更新和维护：多实例配置需要定期进行更新和维护，及时修补漏洞，确保网络安全性。

4. 监控与应急响应：建立健全的监控机制，及时检测异常情况，并进行应急响应措施，以确保网络安全。

五、结语网络防火墙的多实例配置对于提高网络安全性、提升性能和简化管理具有重要意义。

天融信防火墙NGFW4000 快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE口以命令行方式进行配置和管理。

通过 CONSOLE口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用com1 ）和防火墙的CONSOLE口。

2）选择开始>程序>附件>通讯>超级终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用com1）。

4）设置com1口的属性，按照以下参数进行设置。

参数名称取值每秒位数：9600数据位：8奇偶校验：无停止位：15）成功连接到防火墙后，超级终端界面会出现输入用户名/ 密码的提示，如下图。

6）输入系统默认的用户名： superman 和密码： talent ，即可登录到网络卫士防火墙。

登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。

2． TELNET 管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“ pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“ system telnetd start”命令启动 TELNET管理服务3)知道管理 IP 地址，或者用“ network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理 IP 地址4)然后用各种命令行客户端 ( 如 WINDOWS CMD命令行 ) 管理： TELNET 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：3． SSH 管理SSH管理和 TELNET基本一至，只不过 SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“ system sshd start” 命令启动TELNET管理服务3)知道管理IP 地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP 地址4)然后用各种命令行客户端 ( 如 putty 命令行 ) 管理： 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：4． WEB 管理1) 防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

网络防火墙的多实例配置指南随着互联网的不断发展，网络攻击和威胁也日益增多，维护网络安全变得尤为重要。

而网络防火墙作为一个重要的安全设备，起到了保护网络免受恶意攻击的作用。

然而，传统的单一实例防火墙已经不能满足对复杂安全环境的需求，所以多实例配置成为了防火墙的新趋势。

本文将介绍网络防火墙的多实例配置指南。

一、多实例防火墙的意义在传统的网络环境中，一台防火墙负责保护整个内部网络的安全，但随着网络规模的扩大和业务的增加，单一实例防火墙已经无法满足需求。

多实例防火墙可以将网络划分为多个安全域，每个实例有独立的策略、配置和控制，从而更好地保护网络安全。

多实例防火墙的部署可以提高安全性、可靠性和灵活性，降低故障和风险。

二、多实例防火墙的配置步骤1. 确定多实例划分的需求：根据组织的网络结构、业务需求和安全策略，确定多实例防火墙的划分范围和细节。

划分原则可以根据内外网、不同安全级别或具体应用来制定。

2. 硬件和软件选择：选择适合多实例配置的防火墙硬件和软件。

不同品牌和型号的防火墙在多实例功能上有所不同，所以需根据实际需求进行选择。

3. 网络规划和拓扑设计：根据多实例防火墙的划分需求，设计网络拓扑结构，并规划不同实例的IP地址分配和路由设置。

确保每个实例之间的隔离和通信正常。

4. 防火墙配置和管理：根据实例划分和安全策略需求，配置每个实例的工作模式、访问控制规则、VPN设置、入侵检测与防御等参数。

并建立合理的管理机制，保证防火墙的正常运行和实例的管理。

5. 安全策略和审计日志：为每个实例制定独立的安全策略，包括入站、出站和转发策略。

并开启审计日志功能，记录和分析每个实例的网络流量和安全事件，及时发现风险和威胁。

6. 监控和管理系统：配置监控和管理系统，对多实例防火墙进行实时监控和管理。

可以通过可视化界面实时查看每个实例的状态、流量情况和安全事件，及时做出调整和优化。

三、多实例防火墙的优势与挑战多实例防火墙的配置不仅提高了网络安全性和可靠性，还具有一定的灵活性和拓展性。

卫士通M700防火墙配置指南
1、在电脑中找到windows防火墙的位置，把鼠标移到桌面的右下角，找到Charm栏，点击设置，进入到控制面板的页面，接着点击控制面板上面的系统与安全这一栏，打开系统和安全窗口，在这里面可以看到windows防火墙这个选项。

2、当进入防火墙以后，在窗口的左侧可以看到启用或关闭windows防火墙这一项，在这里面选项颇多，同时也可以自定义这种类型的网络设置。

这里建议的是启动所有的网络下面的防火墙，并且对于关闭打开新应用时的通知。

3、除此之外，对于“阻止所有传入连接，包括位于允许应用列表中的应用”这个选项，建议在专用网络里面关闭，仅仅在公用网络中启动，这样的设置最好。

4、当然在设置防火墙时，还涉及到一个问题，那便是“允许应用列表”这个概念的出现，意思就是允许应用列表中的某些应用不被防火墙屏蔽，在这个地方能够自此那个添加允许或者删除允许的应用，比较方便的操作，后来的话也不用频繁地更改防火墙设置。
