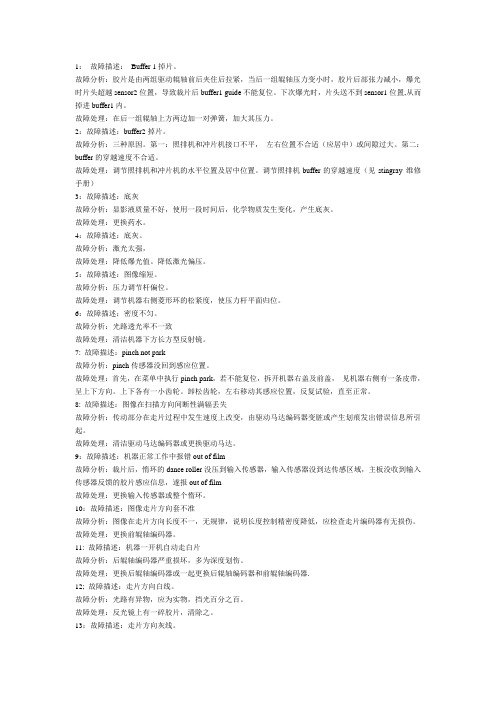

1：故障描述：Buffer 1掉片。
故障分析：胶片是由两组驱动辊轴前后夹住后拉紧，当后一组辊轴压力变小时，胶片后部张力减小，爆光时片头超越sensor2位置，导致裁片后buffer1 guide不能复位。
下次爆光时，片头送不到sensor1位置,从而掉进buffer1内。
故障处理：在后一组辊轴上方两边加一对弹簧，加大其压力。
2：故障描述：buffer2掉片。
故障分析：三种原因。
第一：照排机和冲片机接口不平，左右位置不合适（应居中）或间隙过大。
第二：buffer的穿越速度不合适。
故障处理：调节照排机和冲片机的水平位置及居中位置。
调节照排机buffer的穿越速度（见stingray 维修手册）3：故障描述：底灰故障分析：显影液质量不好，使用一段时间后，化学物质发生变化，产生底灰。
故障处理：更换药水。
4：故障描述：底灰。
故障分析：激光太强，故障处理：降低爆光值。
降低激光偏压。
5：故障描述：图像缩短。
故障分析：压力调节杆偏位。
故障处理：调节机器右侧菱形环的松紧度，使压力杆平面归位。
6：故障描述：密度不匀。
故障分析：光路透光率不一致故障处理：清洁机器下方长方型反射镜。
7: 故障描述：pinch not park故障分析：pinch传感器没回到感应位置。
故障处理：首先，在菜单中执行pinch park，若不能复位，拆开机器右盖及前盖，见机器右侧有一条皮带，呈上下方向。
上下各有一小齿轮。
卸松齿轮，左右移动其感应位置，反复试验，直至正常。
8: 故障描述：图像在扫描方向间断性满辐丢失故障分析：传动部分在走片过程中发生速度上改变，由驱动马达编码器变脏或产生划痕发出错误信息所引起。
故障处理：清洁驱动马达编码器或更换驱动马达。
9：故障描述：机器正常工作中报错out of film故障分析：裁片后，惰环的dance roller没压到输入传感器，输入传感器没到达传感区域，主板没收到输入传感器反馈的胶片感应信息，遂报out of film故障处理：更换输入传感器或整个惰环。
美能达复印机故障代码及维修模式中英文对照美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011 • 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到6OC: 4 秒从6OC 到10OC: 2 秒从10OC 到13OC: 1 秒从13OC 到155C: 0.5 秒C0501预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

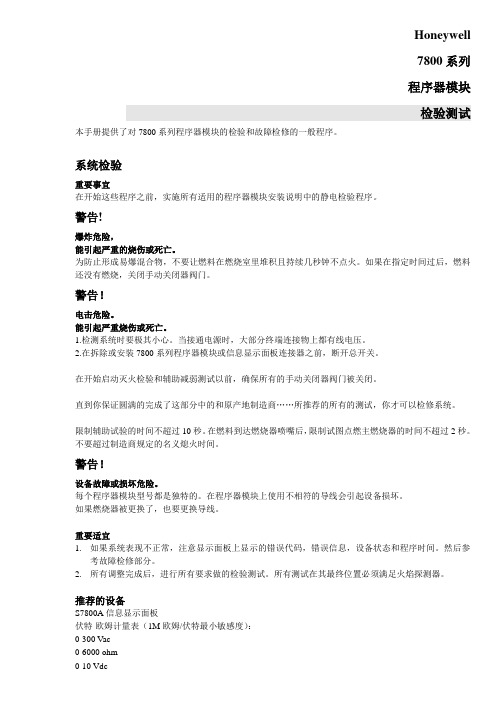

Honeywell7800系列程序器模块检验测试本手册提供了对7800系列程序器模块的检验和故障检修的一般程序。
系统检验重要事宜在开始这些程序之前，实施所有适用的程序器模块安装说明中的静电检验程序。
警告!爆炸危险，能引起严重的烧伤或死亡。
为防止形成易爆混合物，不要让燃料在燃烧室里堆积且持续几秒钟不点火。
如果在指定时间过后，燃料还没有燃烧，关闭手动关闭器阀门。
警告！电击危险。
能引起严重烧伤或死亡。
1.检测系统时要极其小心。
当接通电源时，大部分终端连接物上都有线电压。
2.在拆除或安装7800系列程序器模块或信息显示面板连接器之前，断开总开关。
在开始启动灭火检验和辅助减弱测试以前，确保所有的手动关闭器阀门被关闭。
直到你保证圆满的完成了这部分中的和原产地制造商……所推荐的所有的测试，你才可以检修系统。
限制辅助试验的时间不超过10秒。
在燃料到达燃烧器喷嘴后，限制试图点燃主燃烧器的时间不超过2秒。
不要超过制造商规定的名义熄火时间。
警告！设备故障或损坏危险。
每个程序器模块型号都是独特的。
在程序器模块上使用不相符的导线会引起设备损坏。
如果燃烧器被更换了，也要更换导线。
重要适宜1.如果系统表现不正常，注意显示面板上显示的错误代码，错误信息，设备状态和程序时间。
然后参考故障检修部分。
2.所有调整完成后，进行所有要求做的检验测试。
所有测试在其最终位置必须满足火焰探测器。
推荐的设备S7800A信息显示面板伏特-欧姆计量表（1M欧姆/伏特最小敏感度）：0-300 Vac0-6000 ohm0-10 Vdc检验摘要表1为每个用具系统提供了一个实施检验步骤的浏览。
关于部件位置，见安装说明；接线柱位置，见Q7800的使用范围。
初步检验实施以下检验来避免常规错误。
确保：1.配线连接正确，且所有螺丝都已拧紧。
2.火焰探测器清洁，安装定位正确。
参看用具说明。
3.放大器和火焰探测器的结合正确。
见放大器使用范围。
4.放大器和吹扫时控制插件（如果使用）安插牢固。
HQ(Harlequin)Rip操作说明书(中文版本)Harlequin Rip（又称HQ-Rip)由于其使用方便，兼容性强，已深得众多用户受乐，现在众多设备厂家已将Harlequin Rip作为其输出平台，销售到中国大陆，如 SCREEN（网屏）ECRM（伊斯艾曼），Fuji（富士）等等。
但由于整套软件为英文介面，大部分用户对其功能未能了解详尽，现特将其叙述如下，如有未详尽或错漏之处，欢迎将其修正，为中国输出制版添一分绵力。
第一章概述图1 打开HQ-RIP窗口图1为Rip打开后对话框（Rip的版本为5.0 Level3)，现将各部份叙述如下：A. 菜单选项——以后部分将就菜单各功能作详细叙述。
B. 功能快捷键——（高版本的Rip才有此功能）。
C. 输出设备——Rip输出设备名称。
D. 状态窗口——Rip的工作状态，显示文件解释状态，网角、网线。
E. 输出控制窗口Output Controller——Rip后文件的输出控制，作预视，输出菲林工作。
F. 等候队列Active Queue——Rip后文件队列等候输出，可在此预视四色效果、单色效果、检查尺寸、分色是否正确，为输出菲林前最后检验步骤。
G. 保管队列Held Queue——输出菲林后队列保管，以备作重新输出菲林。
H. 输出文件——当前正在曝光输出的文件，对话框下为输出曝光状态。
I. 输出状态——显示输出曝光状态、时间。
J. 输出控制Disable Output——允许输出或禁止输出。
K. 信息Info——检查队列文件的基本信息，如尺寸、分色等。
L. 删除Remove——删除队列文件。
M. 预视检查Roam——四色或单色预视文件，检查文字、图像。
N. 删除控制——可将输出后文件删除选项设定为永久删除、永不删除或当有需要时删除（一般选项）。
O. 等候队列项目Item Usage——等候队列文件数目和所占空间。
P. 磁盘空间——队列所在磁盘的剩余空间，所在磁盘可于Configue设定，当磁盘空间太少时，Rip会自动删除保管队列文件，但亦会减慢解释速度，所以建议保留较大磁盘空间工作。

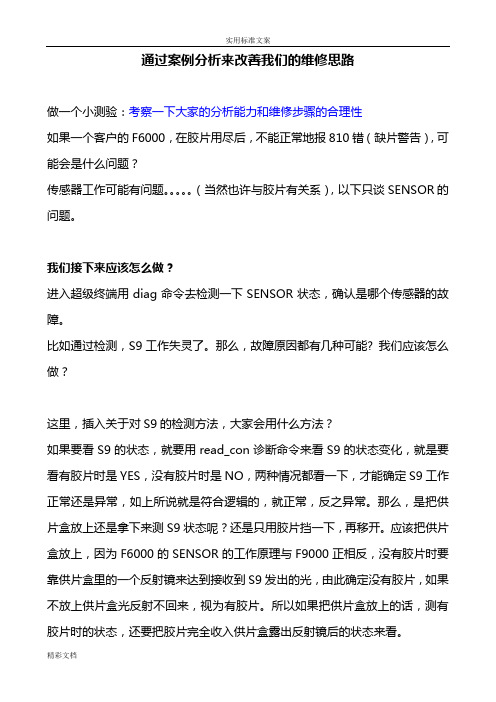

通过案例分析来改善我们的维修思路做一个小测验：考察一下大家的分析能力和维修步骤的合理性如果一个客户的F6000，在胶片用尽后，不能正常地报810错（缺片警告），可能会是什么问题？传感器工作可能有问题。
（当然也许与胶片有关系），以下只谈SENSOR的问题。
我们接下来应该怎么做？进入超级终端用diag命令去检测一下SENSOR状态，确认是哪个传感器的故障。
比如通过检测，S9工作失灵了。
那么，故障原因都有几种可能? 我们应该怎么做？这里，插入关于对S9的检测方法，大家会用什么方法？如果要看S9的状态，就要用read_con诊断命令来看S9的状态变化，就是要看有胶片时是YES，没有胶片时是NO，两种情况都看一下，才能确定S9工作正常还是异常，如上所说就是符合逻辑的，就正常，反之异常。
那么，是把供片盒放上还是拿下来测S9状态呢？还是只用胶片挡一下，再移开。
应该把供片盒放上，因为F6000的SENSOR的工作原理与F9000正相反，没有胶片时要靠供片盒里的一个反射镜来达到接收到S9发出的光，由此确定没有胶片，如果不放上供片盒光反射不回来，视为有胶片。
所以如果把供片盒放上的话，测有胶片时的状态，还要把胶片完全收入供片盒露出反射镜后的状态来看。
如果S9工作失灵，可能的原因有几种？我们应该怎么做？1.传感器本身坏了（光强衰弱了）；更换，这个时候，我们是不是就该动手干了呢？非也，把各种可能性列出来，然后FIRST THINGS FIRST把最大可能性的先检测一下，也可以把最容易做的做一下试试。
2.传感器脏了；清洁3.传感器灵敏度不好；调整（当然要把胶片完全倒回去，露出反射镜，再把片盒放上，卡到位，记住F6000与F9000传感器工作原理的区别）4.供片盒没放好到位（卡子没卡住，以致胶片角度不正确）；重安装定位供片盒5.供片盒里胶片没倒回去；手动倒片到露出反光镜6.供片盒里反射镜脏了；清洁7.反射镜角度不合适。
调整案例分析：某报社三激光F9000报165,出片密度浅，抽线，后来设成双激光输出发排报705故障现象分析：出片密度浅和抽线都是165错的其它现象，应是一码事；但705可能是另一个故障，与光路有关。
激光照排机的使用维护及常见故障排除自从计算机排版及图文处理技术在印前领域普遍应用以来，其重要的输出设备——激光照排机就成为许多印前单位的主要外设配置。
激光照排机是在胶片等感光材料上输出高精度、高分辨力图像和文字的输出设备。
激光照排机的精密度要求高，因此对其使用维护提出了更高要求。
激光照排机的维护激光照排机是照排系统最终输出设备，它主要将微机内的电信号转换为光信号记录在胶片或相纸上，形成化学信息影像，经冲片处理后获得所需样片。
激光照排机是精密的高技术含量产品，任何一个零件损坏都会付出较昂贵的费用，因此，对照排机的日常维护和保养就显得特别重要。
1. 工作环境激光照排机为高精密机、光、电一体化设备，为保证其正常工作，该机应置于较为宽敞的无尘环境下，一般室温保持在20～25℃，空气相对湿度不超过85％。
激光照排机必须有稳定的电源，最好与发排主机共用一个带有交流净化的稳压电源；机壳必须接地良好；照排机要放置在平稳、通风、干燥的地方，避免机器周围有较大的振动，也不允许受到强电场和强磁场的干扰，不可带电拔插任何电缆或插头。
对于激光照排机的保养维护，一般可每周进行1次，使机器保持干净卫生，数据线、电缆线整齐。
而在日常使用中，要经常注意清洁输片辊等表面的污物，检查压力辊的压力是否合适，并保证两头压力平衡。
对于光路上的反射镜、棱镜等，要注意清洁保养。
2. 正确调整参数如今多种激光照排机都有一些参数可供调整，使用中要熟悉其特性，正确设置调整。
如ECRM公司的VRL45系列激光照排机的曝光强度值为3位数，首位是滤光片控制，有0、1、2、3四种可供选择。
数字3对应的滤光片光通量最小，输出的胶片颜色最浅，反之，0所对应的滤光片光通量最大，输出的胶片最黑。
后两位是曝光值的大小，一般从0～31，0曝光量最小，31曝光量最大。
3. 充分利用照排机的自检功能照排机的自检是分析故障范围的重要参考依据。
在工作中出现故障检修时，如果照排机自检失败，就说明照排机本身有故障；如果自检正常，则说明照排机没有问题。
照排机常见故障及处理在印前工作的朋友们一定会遇到照排机故障，这个时候应该如何快速处理好故障？本人依据两年的印前工作经验总结如下：1.照排机常见故障及处理(1) 照排机裁刀不复位故障现象：当按下照排机的“CUT”键后，操作面板指示窗上显示“CUTTER NOT PARKED”，表示裁刀不在原位，照排机无法正常工作。
处理方法：打开照排机上片盖，将胶片轻轻拉出，或者把堵在裁刀附近的胶片取出。
然后通过控制面板和照排机内置的控制程序，执行以下操作步骤：选择“MENU OPTIONS DIAGNOSTICS”，按“NEXT”；选择“DIAGNOSTICS UNWIND FILM”，按“SELECT”；选择“SPINNER TEST”，按“SELECT”；出现“PARK CUTTER”后再按“NEXT”，裁刀被复位，照排机恢复正常。
(2) 照排机不走片故障现象：发排完毕收片时发现收片盒中没有胶片。
故障原因：①供片盒中胶片安装不恰当，胶片卡在盒中出不来，必须重新安装胶片。
②输片辊两端的主、从动轮抱死，或者轮子被旁边松动的螺丝顶住，以致不能转动，这时需清洁轮子轴承或拧紧旁边的螺丝。
③胶片虽然在向前走，但都挤在输片胶辊下面，而没有进入收片盒，这时必须打开机器，取出胶片。
④胶片受潮，粘贴在出片通道上，无法向前走，此时必须取出胶片。
(3) 文字沿出片方向缩短或四色胶片对位不准故障现象：机器使用一段时间后，发生四色胶片对位不准，严重时发生胶片上的版面比激光印字机出的纸样版面明显缩短，胶片上的文字被压扁。
故障原因：胶片对位不准或文字被压扁，一般与胶片传动速度不均匀有关。
此外，灰尘以及胶片药膜上脱落的细微颗粒长期粘在胶辊上，造成胶辊打滑，使胶片不能匀速传动，也会导致文字被压扁。
必须用胶辊专用清洁剂将胶辊擦拭干净。
2.照排机的日常维护(1) 照排机要放置在平稳、干燥、通风的地方，避免较大的震动，机器周围也不允许有强电场和强磁场的干扰。
目录CNG气瓶 (2)LNG稳压器 (2)高压滤清器 (2)高压燃料切断阀 (2)高压减压器 (3)低压滤清器 (3)低压燃料切断阀 (3)电控调压器 (3)混合器 (5)节气门 (6)点火系统 (6)增压压力控制系统 (6)电路图详尽介绍（细到每根线） (7)传感器（所有传感器都有单独介绍） (8)无法启动 (12)怠速游车 (12)偶尔出现加不起速或者行车突然熄火 (13)无力 (13)回火、放炮 (13)玉柴ECI气体机维修小手册●CNG气瓶1.气瓶压力不能低于3MPA（30公斤），如果低于此下限，发动机产生抖动、无力、三元催化器烧结、报故障码（11172）等现象；2.晚上加满气20MPA，第二天早上会发现可能只有18MPA左右，这属于热胀冷缩，为正常现象；3.拆装气路上的零部件的时候一定要关闭气瓶阀门，远离明火。
●LNG稳压器ECI气体机稳压器按玉柴的标准应调整到10bar（1bar=1公斤）●高压滤清器1.保养里程20000KM更换一次滤芯；2.拆装时注意保护座子上的密封圈，安装时应涂点机油。
●高压燃料切断阀1、作用：在管路上设置的一个阀门，用来切断或者恢复燃料供给；2、控制方式：由点火开关控制，打开钥匙之后电磁阀的两根线就会通电，线圈产生磁力就会把阀门开启；3、故障主要有以下两种：a)阀门打不开，如果打不不开发动机无法启动或者启动几十秒就熄火，打不开的话用手触摸电磁阀能够感觉到，打开钥匙的瞬间正常的时候能感觉到它有动作。
如果阀门打不开用以下方法检查：i、先检查线路，打开钥匙两根线间有24V电压；ii、检查线圈，线路正常用扳手靠上去能感觉到有像磁铁一样的吸力，线圈坏得更换零件；iii、阀门卡在关闭位置，可清洗处理。
打不开我们也可以把电磁阀阀芯给取出来让气路常通。
b)阀门不完全打开，这就相当于柴油机的油管打折，会造成来气不畅。
这时发动机会抖动，可能还会产生1172（电控调压器出口压力低）的故障码，这时我们可以把电磁阀解体，清洗一下阀芯，或者可把阀芯取掉，让气路常通。
ECRM照排机维修说明1）ECRM-1030激光照排机出片压缩现象的分析目前，很多用户正使用中的ECRM-1030照排机，大都是有4--5年以上的使用时间。
现在普遍存在的突出问题，就是出片方向存在长短不均的压缩现象，经常造成照排出版式芯小于正常版芯，胶片不能使用。
给很多用户造成一定的浪费。
以我们长期维修照排机这类故障的经验来看，这类现象的出现主要来自以下几个方面。
一、照排机电器部件方面的影响由于这类照排机使用时间较长，电器的元器件有些存在老化现有的元器工件的热稳定性能下降，以至于刚开机时出片还正常，但出片时间一长，片样就压缩，有的还正常，这类故障解决起来较复杂，故一般要有一定的电器专业人员对部件一一进行测试，有的甚至需要加温测试其性能参数。
找出有问题的组件，把它更换下来。
这些组件主要在走片马达控制板上。
其中，走片马达控制片上的可调电阻R1其性能对走片有很大的影响，同时，如照排机出样走片方向版芯如不合样准版芯也可调整它的大小来校准。
但请注意的是，调这电阻R1时，不可一下就使其变化太大。
一般应每次不得超过1/4整转的步距来调整，每调一次就出一片观察片样变化的情况，以使随时增大（或减小）电阻值，直至调到正确版芯尺寸。
二、照排机机械传动方面的影响由于照排机机械传动方面部件故障多，我们将对主要部件进行分析。
A、走面胶棍。
由于机器使用时间较长，加上有些用户缺少一定的保养知识，更有的用户乱用清洁济，故造成胶棍的长期疲劳变硬，没有弹性，表面不光滑、变形，使用权胶棍与照排板片间的磨擦系数缩小，板件打滑，走片困难。
若是用刚装的一卷整片，由于整卷片较重，就更难使其走片顺畅。
故照排机胶棍要经常作清洁，不要用酸性较强的清洁济清洁，更不要用工业洒精到擦洗，这样会加速胶棍的老化，若胶棍确无弹性，表面非常光滑，就只得更换为好。
B、变速箱一方面由于照排机器的长使用而用缺乏维护保养很多机械变速箱的润滑油却已经成块状，这很容易带到齿轮，影响走片，另一方面，由于齿轮组间隙加大，直接影响走片，通常寻于齿轮箱而言应根据机器的使用频率半年或一年对齿轮箱做清洁，加油。
C、走片马达走片马达是直接影响走片质量的关健部件而且更换一个价格相当贵，长期使用，马达的缺少润滑而磨损，电刷磨损而使电机导电不好，电机线从而带不动箱，或不走片，按下走片或切片键后走片不会快速产生现象。
故若判断是走片电机有问题，应即早与维修单位取得联系，早做保养，以免加速电机磨损，从而减少电机损坏给你代来的直接和间接的损失。
机械传动方面除上述三个主要部件外，ECRM-1030的变速箱和胶棍间的传动是靠皮带传动的，所以皮带长期使用后与转轮间的接触面就变得很光滑，所以走片有时就打滑，无法很好带动（电型机的ECRM-1030一般没有这种现象），特别在出平网时会发现，有抽线重选，拉道等现象所以，有条件的情况下可更换一根皮带，若条件不许可，可在皮带内侧用松香擦一下，增大磨擦。
总之，照排机作为印刷出版前端的关健设备是比较昂贵、高精度的，所以，不应该只使用而缺少维护，使其长期带病工作。
一但它“病入膏肓”时，真可为亡羊补牢。
最后提醒注意的是光片马达，变速箱的位置准确与否直接影响照相馆排机的走片，有的甚至会损坏马达或变速箱（2）激光照排机的合理使用与日常护理从近一年多的照排机维修工作中发现，由于激光马达的损坏造成照排机不能使用的现象依然普遍，通过对操作人员的了解得知，他们都不太知道怎样合理使用才对照排机有益处。
而且更换一个马达的费用是相当昂贵的，所以我们再次强调"合理使用"重要性。
一、照排机激光马达就目前大多数用户使用的激光照排机来看，激光马达主要有振动式和旋转式，如ECRM-1030，1045，1545等机型采用的是振动式马达；ECRM-VRL30，VR30，VRL45等采用的是旋转式马达。
对于旋转式的激光马达，又可分为滚珠式和气浮式：如ECRM-make46等系列采用气浮式旋转马达。
1.从振动马达结构来看，它主要是由线圈、轴承、簧片组成，马达线圈内加上正弦波交流电压，使其摆轴延轴心来回运动，簧片起回位和固定的作用。
由于马达高频率摆动，就容易造成簧片疲劳甚至断裂，使马达不能工作。
2.轴承式旋转马达。
在马达轴心上下各有一个轴承(这可增加稳定性)，由于马达长期高速旋转加上缺少保养和维护，轴承会损伤或损坏，以致影响马达的稳定，更有甚者马达抱死。
二、合理使用的意义我们所讲的合理使用，主要是指操作人员在照排过程中的使用。
大家都知道，在发排过程中要考虑1.发排每一个文件不是连续的。
电脑对页文件处理需要时间，特别是有些文件含有大量的图片以及有很多异形底纹(圆形、多边形)等，电脑处理时间更长；2.由于发排主机的速度不等，处理时间长短不一样；3.发排完一个文件后，下一个文件什么时间发；4.冲片时间，换片时间以及是否有多个收片盒等多种因素。
而这诸多因素的占用时间里我们照排机马达一直处在工作中。
我们了解和合理的掌握这些情况，使照排机马达在这些无用时间里尽量停下来，就能降低马达的磨损，大大延长其使用寿命。
三、合理使用1.对于振动式马达照排机如：ECRM-1030，1045，1545等型号，由于从发一个文件开始到你按停止键时，其马达都一直在高速振动中，所以我们见议你考虑自身发排的情况，如文件图太多、太大，主机慢，或等待下一个文件的时间较长时，先按一下照排机的停止键，使照排机马达停止运转，照排机处于联机等待状态，一但主机给出发排信号，照排机合自动响应照排的，虽然这样增加一些工作手续，但对照排机的工作寿命是非常有益的。
2.对于旋转式马达照排机，如ECRM-VR30，VR45，make46等，其照排机内部本身设计有一个控制马达的空转时间。
我们可根据自己的实际情况，把这个时间设定为最合理状态，也能大大降低照排机马达空转，起到保护作用，其具体操作为：①按控制面板上的菜单键(menu)；②按select，直到面板显示menu potions system setup；③按向前走键(next)，直到面板显示spinner timeout value in minutes；④按向前走键(next)或向后走键(prev)，调整到所要设定数位值，用选择键(Select)调整所选位数值的大小；⑤如设定完成，按两下(stop键)储存设定。
我们在对照排机长期维修过程发现，只要照排机操作人员自身注意，就能对其设备起到一定维护作用，延长使用寿命，降低维修费用。
还有很多其它方面问题以及保护经验；我们将在今后给大逐步介绍。
也欢迎照排机有问题的用户直接与我们联系，我们将尽力解答你的问题，为你排除故障，使你工作更加顺利。
快问快答1、FUJI F6000激光照排机出片压缩现象怎么解决？应先检查软件RIP的设置是否有问题，另安装RIP的计算机亦要检查(包括硬盘、内存、接口、SCSI卡及SCSI线)，排除上述软硬件问题后再检测照排机。
2、SCREEN5055激光照排机胶片走片不稳怎么办？1）尽量控制室内温度，温度保持22°左右，湿度60%左右。
2）尽量用同一品牌菲林，不要在短期内经常更换不同牌子的菲林。
3）检查供片盒是否有明显磨损现象。
3、SCREEN3050激光照排机日常保养要点？1）保证室内环境(少尘、室温保持22°左右，湿度60%左右)。
2）安装冲机排气扇，更换药水时需保持室内干净。
3）定期清洗3050照排机电源风扇滤芯。
4、SCREEN5120激光照排机常发的故障？1）定期清洗外鼓。
2）尽量用LED菲林。

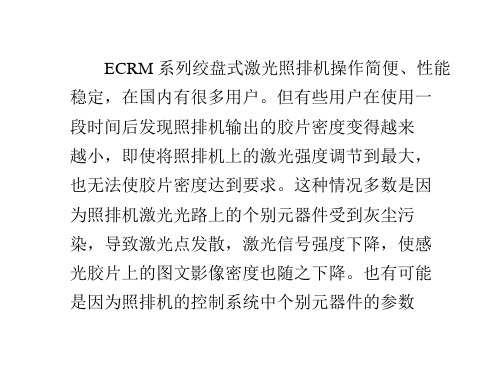

ECRM1545照排机激光强度的调整ECRM系列绞盘式激光照排机操作简便、性能稳定，在国内有很多用户。
但有些用户在使用一段时间后发现照排机输出的胶片密度变得越来越小，即使将照排机上的激光强度调节到最大，也无法使胶片密度达到要求。
这种情况多数是因为照排机激光光路上的个别元器件受到灰尘污染，导致激光点发散，激光信号强度下降，使感光胶片上的图文影像密度也随之下降。
也有可能是因为照排机的控制系统中个别元器件的参数发生了变化，致使激光载波信号质量下降，这也会造成胶片曝光不足、底灰变大的情况。
下面就以ECRM1545照排机为例，详细论述这两种情况的解决方法。
首先，拆下照排机后端右上角的螺丝钉，卸下右侧板和上盖板，这时就可以看到照排机中所有的控制电路板和低压电源模块。
然后，将照排机黑色遮光罩上的8个内六方螺丝钉拧下，便可拿下遮光罩，这时就可以看见包括激光发射管、聚光镜、振镜和声光调制器在内的所有光路器件总成。
清理振镜、聚光镜、偏光片和光路中所有反光镜和分光镜上的灰尘。
其中，振镜最为重要，它位于聚光镜的左端（从操作面板方向看），它的作用是通过自身的高速摆动，将激光管发出的原始激光束投射到光栅上，为照排机的控制电路提供同步信号，同时还要将经过声光调制器调制后的激光束，扫描到感光胶片上，形成图文影像。
在擦拭振镜时要格外小心，最好用照相机镜头纸或麂子皮轻轻擦拭。
如果没有以上物品，也可以将脱脂棉球浸入95%的酒精中，然后取出，挤干后清洁振镜。
擦拭完振镜后还要仔细观察振镜上是否留有棉花纤维，如果有，也要小心将其清除干净。
接下来就是清洁聚光镜和光路上的其他光学镜片，其清理方法与清洁振镜的方法相同，一定要小心擦拭，因为光路中的各种反射镜对位置非常敏感，如果在擦拭过程中用力过大，反射镜的位置发生了移动，激光光路也会发生变化，激光光束最后扫描的位置也会发生偏差，严重时照排机将无法正常使用。
在擦拭完所有镜片后，同样要仔细检查这些镜片上有无纤维状残留物，另外需要注意的是，偏光片不能使用酒精棉球擦拭，否则会导致偏光镜的永久性损坏。
接下来的工作就是对照排机进行测试，即用照排机自检功能，输出一张胶片检查其密度是否达到正常使用要求。
照排机进行自检时，一定要将遮光罩装上。
对于使用He-Ne激光器的照排机，其激光光路的组成大同小异，也可采用上述方法对光路中的组件进行清洁处理。
如果对照排机的光路进行清洁处理后其光强仍然不能达到胶片密度要求，这时就必须对激光管的位置进行适当调整，也能达到提高激光强度、改善激光光点质量的目的。
首先，取下照排机上的遮光罩，打开照排机的电源，使照排机处在待机状态。
将激光管前面的光闸用手拉开并用一个小改锥顶住，使它处在常开位置，这时可以观察到整个激光光路的工作走向。
用示波器测量主控板（编号：9963）上光栅输入端测量点“TP15”的光栅信号的幅度和角度。
正常情况下，信号幅度应大于2V，角度为Xms/Yms＝4/1，如图1所示。
如果“TP15”处的光栅信号幅度达不到以上要求，可以将固定激光管的4个锁紧螺丝钉放松一点，轻轻转动激光管的角度，也可以稍微移动一下激光管的前后位置，观察示波器上信号幅度，使它达到2～3V之间。
