一:大比例尺数字化测图比白纸测图的优越性何在？1, 劳动强度低、效率高；2、成果满足数字化、信息化要求；3、点位精度高，精度与比例尺无关；4、成果便于保存与更新；5、数据利用率高二：数字化测图实质上是一种什么方法？答：实质上是一种全解析计算机辅助测图的方法，它使得地形测量成果不再仅仅是绘制在纸上的地形图，而是以计算机存储为载体的，可供计算机传输，处理，多用户共享的数字地形信息。
三：数字化测图的基本原理是什么？答：基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助于计算机绘图系统处理，显示、输出与传统地形图表现形式相同的地形图。
四：数字化测图的数据采集是指什么？答：将地形、地物要素转换为数字信息的过程。
五：具体而言，数据采集过程要采集哪些信息？答：1. 图形信息（几何信息），它包括：定位信息和连接信息2. 属性信息（非几何信息），它包括：定性信息和定量信息六：有哪两种数据结构可以表示数字化地形图？栅格结构的图要转换成矢量结构的过程叫什么？答：矢量数据和栅格数据。
叫矢量化。
七:名词解释：栅格数据结构、矢量数据结构栅格数据结构: 采用坐标（x，y）来描述点、线、面等三种基本类型图形元素，并结合属性信息实现地形元素的表述。
矢量数据结构: 将整个绘图区域划分成一系列大小一致的栅格，由单位栅格来划分像元，栅格代表位置，像元的灰度值（或编码）表示栅格属性，根据每一栅格像元的灰度值进行分类、提取或处理，可得到不同的地形信息。
八:白纸成图于数字成图的区别?1,储存介质不同2,表现地理属性特征方式不同3,数字图并没有比例尺的限制4,数字图使用必须辅助计算机及其配套的外部设施九:数字化测图系统是一种什么系统，它由那哪些部分组成？答:数字化测图系统是以计算机为核心，在输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
四.简答题1.何谓等高线？等高线可分为几种？试简述之。
2.地物符号可以分为哪几种？每一种符号举出两个例子。
3.试比较在图上求某直线坐标方位角的两种方法(图解法与解析法)。
4.何谓汇水面积？为什么要计算汇水面积？5.简述大比例尺数字测图技术设计书应包括哪些内容？6.地面数字测图外业采集数据包括哪些内容？7.简述大比例尺地面数字测图的成图过程？8.什么是地形图的空间数据、非空间数据？9.数字地形图的编辑包括哪些内容？。
10.纸质地形图的数字化方法有那些？11.数字测图的两类基本作业模式是什么？简述其中一种。
12.按照GB14804-93标准,地形图要素代码如何组成？13.CASS系统简编码（野外操作码）有哪几种？14.简述数字化成图外业工作的特点。
15.论述数据采集过程中所要采集的绘图信息。
16.使用瑞得全站仪采集数据的一般操作步骤。
17.简述按三角格网法自动绘制等高线的步骤。
18.简述在等高线生成过程中利用三角格网法的优势及构成方法。
19.地面数字测图外业采集数据包括哪些内容？20. 使用CASS6.0采用坐标定位成图法绘制平面图的主要步骤。
13．在外业数据采集后，用南方CASS6.0绘地形图（平面图用坐标定位成图法）的作业步骤。
20.简述CASS软件的草图法数字测图的作业过程（平面图用坐标定位成图法）。
21.使用CASS6.0等高线绘制的基本过程。
22.简述地形图扫描数字化的作业步骤。
23.简述利用CASS测图软件扫描矢量化主要操作步骤。
24.结合所学知识，谈谈对野外采样点的编码方式发展趋势的看法。
25.结合对数字测图这门课程的学习，阐述数字化测图未来的发展。
26.简述数字测图的基本思想。
27.简述数据采集的绘图信息类型及内涵。
28.论述数据采集过程中所要采集的绘图信息。
29.简述数字测图需解决的问题。
30.简述数字化测图的主要作业过程及数据采集方法。
31.简述数字地图的特点。
32.简述数字测图的优点。
1、测量误差基本知识（包括课间作业题）(1) 产生测量误差的原因有哪些？(2) 测量误差分哪几类？它们各有什么特点？测量中对它们的主要处理原则是什么？(3) 偶然误差有哪些特性？(4) 对某一三角形的三个内角重复观测了九次，定义其闭合差∆=α+β+γ-180︒，其结果如下：∆1=+3"，∆2=-5"，∆3=+6"，∆4=+1"，∆5=-3"，∆6=-4"，∆7=+3"，∆8=+7"，∆9=-8"；求此三角形闭合差的中误差m∆以及三角形内角的测角中误差mβ。
(5) 对于某个水平角以等精度观测4个测回，观测值列于表3-1。
计算其算术平均值、一测回的中误差和算术平均值的中误差。
表3-1(6) 在一个平面三角形中，观测其中两个水平角α和β，其测角中误均为02''±，计算第三个角γ及其中误差m。
γ(7) 量得一圆形地物直径为64.780m±5mm，求圆周长度S及其中误差m。
s (8) 某一矩形场地量得其长度a = 156.34m±0.10m，宽度b = 85.27m±m。
0.05m，计算该矩形场地的面积F及其面积中误差F(9) 对某段距离，用测距仪测定其水平距离4次，观测值列于下表。
计算其算术平均值、算术平均值的中误差及其相对中误差。
(10) 已知三角形三个内角α、β、γ的中误差αm =βm =γm =±8.5 "，定义三角形角度闭合差为：f=α+β+γ-180︒，α'=α- f/3；求'αm 。
(11) 已知用J6经纬仪一测回测量角的中误差βm =±8.5 "，采用多次测量取平均值的方法可以提高观测角精度，如需使所测角的中误差达到 ±6"，问需要观测几测回？(12) 已知h=Ssin α+i-L ，S=100m ，α=15︒30'；mm m m m mm m l i s 0.1,0.5,0.5"±==±=±=α,计算中误差h m 。

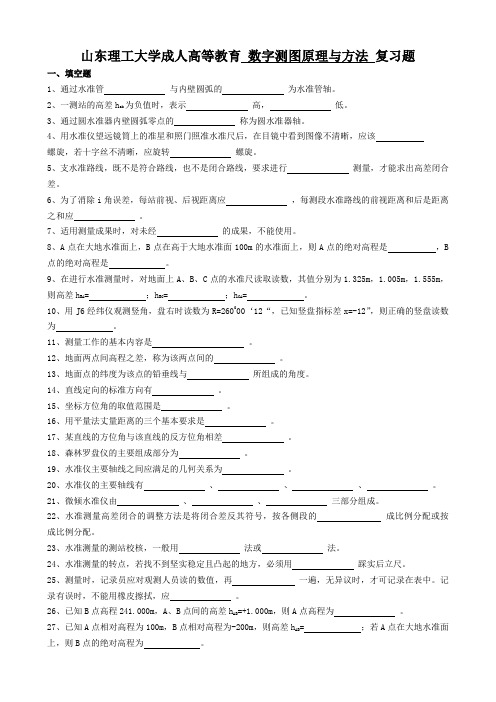

山东理工大学成人高等教育数字测图原理与方法复习题一、填空题1、通过水准管与内壁圆弧的为水准管轴。
2、一测站的高差h ab为负值时，表示高，低。
3、通过圆水准器内壁圆弧零点的称为圆水准器轴。
4、用水准仪望远镜筒上的准星和照门照准水准尺后，在目镜中看到图像不清晰，应该螺旋，若十字丝不清晰，应旋转螺旋。
5、支水准路线，既不是符合路线，也不是闭合路线，要求进行测量，才能求出高差闭合差。
6、为了消除i角误差，每站前视、后视距离应，每测段水准路线的前视距离和后是距离之和应。
7、适用测量成果时，对未经的成果，不能使用。
8、A点在大地水准面上，B点在高于大地水准面100m的水准面上，则A点的绝对高程是，B 点的绝对高程是。
9、在进行水准测量时，对地面上A、B、C点的水准尺读取读数，其值分别为1.325m，1.005m，1.555m，则高差h BA= ；h BC= ；h CA= 。
10、用J6经纬仪观测竖角，盘右时读数为R=260000‘12“，已知竖盘指标差x=-12”，则正确的竖盘读数为。
11、测量工作的基本内容是。
12、地面两点间高程之差，称为该两点间的。
13、地面点的纬度为该点的铅垂线与所组成的角度。
14、直线定向的标准方向有。
15、坐标方位角的取值范围是。
16、用平量法丈量距离的三个基本要求是。
17、某直线的方位角与该直线的反方位角相差。
18、森林罗盘仪的主要组成部分为。
19、水准仪主要轴线之间应满足的几何关系为。
20、水准仪的主要轴线有、、、。
21、微倾水准仪由、、三部分组成。
22、水准测量高差闭合的调整方法是将闭合差反其符号，按各侧段的成比例分配或按成比例分配。
23、水准测量的测站校核，一般用法或法。
24、水准测量的转点，若找不到坚实稳定且凸起的地方，必须用踩实后立尺。
25、测量时，记录员应对观测人员读的数值，再一遍，无异议时，才可记录在表中。
记录有误时，不能用橡皮擦拭，应。
26、已知B点高程241.000m，A、B点间的高差h AB=+1.000m，则A点高程为。
复习思考题1 •与传统模拟测图相比较，数字测图具有哪些特点？答：数字测图的实质是全解析、机助成图。
a＞使人比例尺测图走向自动化b、数字测图使得大比例尺测图走向数字化c、提高了测图精度d、数字测图促进了大比例尺的发展、更新1.大比例尺测图自动化：野外测量白动记录、自动结算处理，自动成图、绘图，并提供可供处理的数字地图。
效率高、劳动强度小。
2.大比例尺测图的数字化：数字地形信息可以传输、处理和多用户共厚；可自动提取点位坐标、距离、方位、面积等；町供工程CAD (计算机辅助设计)使用；可供GIS建库使用，可绘制各类专题地图；可进行局部更新，保持地图的现势性。
3.模拟测方法的比例尺精度决定了图的最高精度。
数字地形图无损地体现了外业测量的精度：数字测图的测量数据作为电子信息，可自动传输、记录、存储、处理、成图、绘图，在这全过程中，原始测量数据的精度毫无损失，从而获得与仪器测虽同精度的测虽成果。
4.地面数字测图的图根控制测量与碎部测最可同时进行，即在进行图根控制测最的同时，可在图根控制点上同步测量本站的碎部点，再根据图根控制点的平差后处标，対碎部点处标重新计算，以提高碎部点坐标的精度，阳后进行计算机处理并口动生成图形(这种方法被称为〃一步测图法〃)。
5.地面数字测图在测区内可不受图幅的限制，作业小组的任务可按河流、道路等白然分界线划分，以便于碎部测图，也减少了图幅接边问题。
6.地血数字测图必须有足够的特征点处标才能绘制地物符号；足够而乂分布合理的地形特征点才能绘制等高线，因此地面数字测图屮直接测量碎部点的数口比传统测图有所增加，且碎部点(尤其是地形特征点)的位置选择尤为重要。
2.根据空间数据来源以及采用仪器的不同，目前数字测图的主要作业方法有哪些？各适用于什么情况？并谈谈你对各种作业方法未来发展的展望？答：(1)全站仪地面数据采集，适用于城市大比例尺数字测图(2)既有模拟地形图数字化。
这种方法适川于计算机存档、图纸更新、修测，任意比例尺地形图的测制(3)数字摄影测屋。
一、碎部测量2．碎部测图的方法及比较（传统、数字）碎部测图方法：a传统测图方法：平板仪测图、经纬仪测图b航空摄影测量法：航空摄影像片—内业制作c数字测图法：地面数字测图，数字摄影测图和地形图数字化。
测图方法比较传统测图：根据碎部点的坐标手工绘制成图；周期长，精度低，适于小区域大比例尺测图航空摄影测量：利用航空摄影像片，以控制点为基础，借助内业仪器制作成图。
适于大面积地形测图。
数字测图：利用采集到的数据进行计算机处理，自动生成电子地图。
3．大平板仪的构造平板：测板、基座、三脚架照准仪：望远镜，直尺，支柱对点器：用来对中地面已知点.附件: 尺子,夹子,大头针,三棱尺,三角板4．大平板仪测图原理极坐标法已知A,B已知点，测绘其它地物特征点在A点对中，整平，用B点定向，固定图纸。
瞄准其它测绘点，定出其方向线，再沿方向线量取A到该点的距离，按比例尺缩绘到图纸上即可。
5．大平板测图的准备工作1）上级资料成果准备：控制点、图式2）仪器及工具准备：检查与检校3）图板准备：图纸：聚脂薄膜、绘图纸绘制坐标格网：绘图仪\格网尺\直尺展绘控制点：6．大平板测图的成图过程①安置平板仪：对点(对中)：使地面控制点与图上相应点在同一垂直线上。
整平：使平板表面水平。
定向：使图纸上已知方向线与实地方向线一致。
②测绘特征点:用照准仪直尺斜边紧贴图上的a点，照准碎部点上所立的尺子。
计算出碎部点与测站间的水平距离。
在直尺斜边上，根据计算的水平距离，按比例尺点出碎部点的位置。
③勾绘地物:按地物符号平滑连接。
拼接：取相邻图幅对应点的平均值检查：室内: 符号注记，地物的完整性等室外: 对照实物抽查整饰：完整，完善，美观1..地物符号分类及其表示地物符号（表示类别、大小形状及位置）比例符号：房屋、江河、森林、果园比例符号：控制点、独立树、烟囱等半比例符号：道路、河流、管道等地物注记：名称、特性说明、数量等2..等高线表示的原理等高线：地面上高程相等的各相邻点所连成的闭合曲线。
数字化测图期末考试试题复习1、1．数字化测图实质上是一种全解析计算机辅助测图的方法。
2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。
3、★数据采集的信息包括：图形信息〔几何信息〕，它包括：定位信息和连接信息；属性信息〔非几何信息〕，它包括：定性信息和定量信息。
4、栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称之为矢量化。
5、数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
6、地面测量仪器是野外获取定性信息的根本设备，目前主要设备是全站仪，在天空开阔的地方也可以用双频动态接收机〔〕。
7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出设备。
8、数字化测图的根本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。
9、数据采集就是将地形、地物要素转换为数字信息的过程。
10、地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格数据两种数据格式。
11、数字化测图系统可分为数据输入、数据处理和图形输出三局部。
12、今后的开展趋势将是采用数字化摄影测量方法，周期性完成大区域的较小比例尺地形图测绘任务。
野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘，或是局部修测等任务。
13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、输入输出设备等功能相对独立的局部。
14、根据测定传播时间方法的不同，光电测距仪可分为脉冲式测距仪和相位式测距仪。
15、★是一个相当复杂的系统，按功能划分，可分为：空间局部、地面监控局部和接收机局部。
16、直线裁剪的算法包括编码裁剪法、中点对分算法。
17、数字化野外测量设备目前主要有全站仪和接收机两种，全站仪是普便使用的数字化测绘采集设备，接收机要求在测点处天空开阔。
数字测图考试题及答案pdf下载一、单项选择题（每题2分，共20分）1. 数字测图中，用于表示地形特征的点称为（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：B2. 在数字测图中，下列哪项不是地形图的基本要素？（）A. 比例尺B. 图例C. 指北针D. 地图标题答案：D3. 数字测图中，用于确定地面点位置的坐标系统是（）。
A. 直角坐标系B. 极坐标系C. 球面坐标系D. 地理坐标系答案：A4. 在数字测图中，高程数据的采集通常采用（）。
A. GPS技术B. 激光扫描技术C. 三维激光扫描技术D. 人工测量答案：A5. 数字测图中，用于表示道路、河流等线性地物的线称为（）。
A. 轮廓线B. 边界线C. 线性要素D. 地物线答案：C6. 数字测图中，用于表示建筑物、森林等面状地物的面称为（）。
A. 轮廓面B. 边界面C. 面状要素D. 地物面答案：C7. 在数字测图中，下列哪项不是地形图的用途？（）A. 土地规划B. 工程建设C. 旅游导航D. 天气预报答案：D8. 数字测图中，用于表示地形起伏的等高线间距通常由（）决定。
A. 地形的复杂程度B. 地图的比例尺C. 测量的精度D. 地形的坡度答案：B9. 在数字测图中，下列哪项不是地形图的表示方法？（）A. 符号法B. 注记法C. 色彩法D. 声音法答案：D10. 数字测图中，用于表示地形图上点与点之间距离的单位是（）。
A. 米B. 厘米C. 毫米D. 千米答案：A二、多项选择题（每题3分，共15分）1. 数字测图中，地形图的表示方法包括（）。
A. 符号法B. 注记法C. 色彩法D. 声音法答案：ABC2. 数字测图中，地形图的基本要素包括（）。
A. 比例尺B. 图例C. 指北针D. 地图标题答案：ABC3. 数字测图中，用于表示地形特征的点包括（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：BC4. 数字测图中，地形图的用途包括（）。
第一部分（基础知识）1、数字化测图主要包括哪些内容？广义的数字化测图主要包括：全野外数字化测图（或称地面数字化测图、内外一体化测图）、地图数字化成图、摄影测量和遥感数字化测图。
2、简述数字化测图系统的定义。
数字化测图系统是以计算机为核心，以全站仪、GPS、数字摄影测量仪、数字化仪等为数据采集工具，在外接输入、输出设备软、硬件的支持下，对地形的数字空间数据进行采集、输入、处理、成图、绘图、管理、输出的测绘系统。
3、简述数字化测图系统的分类。
(1)按输入方法可区分为：原图数字化成图系统，航测数字成图系统，野外数字化测图系统，综合采样(集)数字化测图系统；(2)按硬件配置可区分为：全站仪配合电子手簿测图系统，电子平板测图系统等；(3)按输出成果内容可区分为：大比例尺数字化测图系统，地形地籍测图系统，地下管线测图系统，房地产测量管理系统，城市规划成图管理系统等等。
4、简述数字化测图的主要模式。
作业模式：1.数字测记(草图法) 2.电子平板3.内业数字化野外数字化测图的两种主要作业模式（1）数字测记模式（野外测记，室内成图）（2）电子平板模式（野外测绘，实时显示，现场编辑成图）备注详细内容——（1）数字测记模式：a.外业用全站仪测量，电子手簿记录，同时配以人工画草图和编码系统；b.内业将野外测量数据从电子手簿直接传输到计算机中，再配以成图软件，根据编码系统以及参考草图编辑成图。
c.电子手簿可以是全站仪原配套的电子手簿，也可以是专门的记录手簿，或者直接利用全站仪具有的存储器和存储卡作为记录手簿。
（2）电子平板模式:a.即将全站仪与装有成图软件的便携机联机，在测站上全站仪实测地形点，计算机屏幕现场显示点位和图形，并可对其进行编辑，满足测图要求后，将测量和编辑数据存盘。
b.这种模式相当于在现场就得到一张平板仪测绘的地形图，因此，无需画草图，并可在现场将测得图形和实地相对照，如果有错误和遗漏，也能得到及时纠正。
5、简述数字化测图的优点。
1.比例尺的概念及比例尺的分类。
比例尺：图上长度与相应的实地水平长度之比，称为该图的比例尺。
比例尺的分类①小比例尺：1:25万、1:50万、1:100万②中比例尺：1:2.5万、1:5万、1:10万③大比例尺：1:500、1:1000、1:2000、1:5000、1:1万2.白纸测图与数字测图的基本概念。
传统的地形测量是利用测量仪器对地球表面局部区域内的各种地物、地貌（总称地形）的空间位置和几何形状进行测定，以一定的比例尺并按图式符号绘制在图纸上，即通常所称的白纸测图。
数字测图广义地讲，生产数字地图的方法和过程就是数字测图。
数字测图实质上是一种全解析机助测图方法。
它以计算机为核心，在相关输入输出设备的支持下，对地形空间数据进行采集、存贮、处理、输出和管理。
3.什么是大比例尺数字地图？贮存在数据载体(磁带、磁盘或光盘)上的数字形式的大比例尺地图。
4.大比例尺数字地图的特点。
1.大比例尺数字地图以数字形式表示地图的内容。
2.大比例尺数字地图具有良好的现势性。
3.大比例尺数字地图是以数字形式贮存的1:1的数字地图，不受比例尺和图幅的限制。
4.大比例尺数字地图具有较高的位置精度且精度均匀。
5.大比例尺数字地图为与空间位置有关的信息系统提供基础数据。
6.大比例尺数字地图的建立需要较大的费用和较长的时间。
7.大比例尺数字地图的读写需要相应的软硬件的支持。
5.数字测图技术特点。
1.精度高2.自动化程度高、劳动强度小3.更新方便、快捷4.便于保存与管理5.便于应用6.易于发布和实现远程传输6.数字测图系统的工作过程及作业模式数字测图（digital surveying and mapping，简称DSM）系统是以计算机为核心，在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
工作过程：地形数据采集、数据处理与成图和绘图与输出。
作业模式：1）数字测记模式；2）电子平板测绘模式；3）内业数字化7.数字测图的数据采集方式有哪几种？①地面数字测图法②地图数字化法③数字摄影测量法8.地图数字化的主要方法及各自的特点。
手扶跟踪数字化精度低、速度慢、劳动强度大和自动化程度低，一般只用于小批量或比较简单的地形图的数字化。
扫描数字化精度高、速度快和自动化程度高，对大批量、复杂度高的地形图更具有明显的优势。
9.矢量数据与栅格数据的区别？栅格数据（Raster Data）将地理空间划分成按行、列规则排列的单元，且各单元带有不同“值”的数据集。
栅格数据的每个元素可用行和列唯一地标识，而行和列的数目则取决于栅格的分辨率（或大小）和实体的特性。
矢量数据（Vector Data）以坐标或有序坐标串表示的空间点、线、面等图形数据及与其相联系的有关属性数据的总称。
矢量数据可以更精确定义位置、长度和大小，其对于GIS数据的分析和变换、空间数据拓扑分析以及空间数据与属性数据的联合分析而言，都是不可缺少的。
10.数字测图的发展现状与趋势。
发展现状：用笔记本电脑作为电子平板，现场测绘，实时成图。
趋势：全站仪自动跟踪测量模式、GPS测量模式、数字摄影测量模式11.数据库的基本概念及组成。
数据库是数据的一种管理技术，即对数据的组织、编目、定位、存储、检索和维护以便随时提供使用的各种数据的集合。
数据库一般由三个基本部分组成：（1）数据集。
（2）物理存储介质。
（3）数据库软件。
12.大比例尺数字地图的本质。
大比例尺数字地图的本质是地图数据库。
13.地面数字测图技术设计的内容。
（P154）1. 任务概述2.测区概况3.已有的资料利用情况4.作业依据5.控制测量方案：（1）平面控制测量方案（2）高程控制测量方案6.数字测图方案：（1）数据采集①图根控制测量②数据采集作业模式的选择③碎部测量（2）数据处理、图形处理、成果输出7.检查验收方案8.工作量统计、作业计划和经费预算9.上交资料清单10.建议与措施14.地面数字测图与白纸测图在外业阶段的区别。
（1）自动化程度明显提高（2）边控制边碎部，提高野外作业效率（3）测距长且精度高（4）不受图幅及比例尺的限制（5）控制点减少，碎部点增多15.数字测图过程中数据处理的分类。
（1）数字测记模式①有码作业②无码作业（2）电子平板测绘模式（3）GPS RTK测绘模式16.数据编码中的信息码是指什么？地物要素编码、连接关系码、面状地物填充码17.栅格图像与矢量图形的区别。
1.栅格是以点阵的形式储存，基本元素为像素（或像元），它是以像素的灰度的矩阵形式记录的；矢量图形是以矢量形式存储，它的基本元素使徒行要素，图形要素的几何形状是以坐标方式按点，线。
面结构记录的；2.栅格图像的显示是逐行，逐列，逐像元的显示，与内容无关；矢量图形是逐个图形要素按顺序的显示，显示位置的先后无规律；3.图像放大到一定的倍数时，栅格图形信息会发生失真，特别试图向目标的边界会发生阶梯效应；矢量图形的放大或缩小，企图心要素和目标不会发生变化；4.表示效果相同时，栅格图像的表示占用的空间比矢量图形大得多18.扫描屏幕数字化工作步骤。
1.检查工作底图（图形精度变形情况现势性整洁干净图形清晰）2.扫描地形图（扫描类型扫描分辨率图像格式扫描尺寸）3.预处理（噪声消除图像纠正图层设置地物编码）4.细化处理（寻找线条中心线人工补断和毛刺剔除细化质量）5.矢量化（（1）中心线矢量化法：大块实心物体组成的图像。
（2）轮廓线矢量化法：用矢量表示一块面积。
）6.注记符号的输入（矢量化后还应进行注记符号的输入及适当的检查与编辑工作，完成图形的数字化，输出或转入其他处理系统如CAD、GIS等作进一步加工利用。
）19.扫描屏幕数字化的误差来源。
1.图幅定向误差md2.图纸扫描误差my3.图像细化误差mx4.矢量化误差ms20.地图的三个基本特征是什么？1．由特殊的数学法则产生的可量测性2．由使用地图语言表示事物所产生的直观性3．由实施制图综合产生的一览性21.大比例尺数字测量系统中采用的坐标系？大比例尺数字测图中的坐标系一般采用高斯－克吕格坐标系或独立坐标系，它们都是一种平面直角坐标系统。
22.测量坐标系、屏幕坐标系和绘图仪坐标系的区别及转换？1.测量坐标系采用高斯－克吕格平面直角坐标系或独立坐标系，以X轴为纵轴表示南北方向，以Y轴为横轴表示东西方向，以Z轴表示高程。
2.笛卡儿坐标系是一种平面坐标系，以水平线X轴为横轴，表示东西方向；以Y轴为纵轴，表示南北方向。
笛卡儿坐标系的取值范围是整个实数域。
3.屏幕坐标系的坐标原点在屏幕左上角，X轴向右为正，以Y轴向下为正，且屏幕坐标都为正值。
屏幕坐标系是以屏幕点阵为单位的，它的取值范围一般只能够是正整数，具体的和屏幕的分辨率有关。
23.坐标变换的推导过程及计算。
24.平面控制测量及高程控制测量常用的方法。
平面控制测量：导线测量（附合导线闭合导线支导线无定向导线）交会测量（前方交会测边交会自由设站法（后方交会））GPS定位技术（（1）测前准备（2）外业实施（3）数据处理）高程控制测量：水准测量EDM 三角高程测量25.简述“一步测量法”的操作过程。
P59。
26.碎部测量的主要方法。
1.极坐标法2.直角坐标法3.距离交会法4.方向（角度）交会法27.全站仪在一个测站采集碎部点的操作过程。
1）测站安置仪器；2）打开电源；3）仪器参数设置；4）定向；5）角度和距离测量或坐标测量；6）绘图工作草图；7）结束测站工作28.RTK图根控制测量。
（1）收集资料（2）求定测区转换参数（3）基准点的安置和测定（①应有正确的已知坐标；②地势较高且交通方便，视野开阔；③周围不产生多路径效应的影响及没有其他干扰源，以防数据链的丢失。
）（4）流动站观测（注意的问题：1）基准站宜布设在测区内中央最高控制点上，旁边不能有大面积水面、高大树木、建筑物或电磁干扰源（如电台的发射塔、高压电线等）。
2）使用高增益天线。
3）电台不宜放在离GPS 接收机过近的地方，否则电台信号会干扰GPS 卫星信号。
同时，电台的信号线和电源线过长时不宜卷起来，这样会因为涡流而产生磁场，干扰GPS 信号。
4）提高基准站和流动站的天线高度。
5）摸清仪器的特性、能否达到仪器的标称精度、在各种条件下的测量误差和作业半径。
6）每天工作时观测的第一个点必须是已知控制点，以检核RTK 测量结果是否正确。
7）GPS 信号失锁时需要重新进行初始化（即静止观测几分钟），等到重新锁定卫星时再进行碎部点观测，为了确保安全可靠最好回到一参考点上进行校核。
8）选择作业时段，根据本地区情况合理安排作业时间。
9）卫星观测数量一定要达到五颗或五颗以上方能进行观测记录。
）29.数字测图野外数据采集模式。
（1）数字测记模式①有码作业②无码作业（2）电子平板测绘模式（3）GPS RTK测绘模式30.如何确定地图符号的定位点。
不依比例符号的定位法则1.带点的符号，如三角点、导线点、图根点等的中心点就是“主点”。
2.具有典型的几何形状的符号，如电杆、石油井、抽水机站、粮仓等其几何中心就是“主点”。
3.具有宽底的符号，如岗亭、旧碉堡、庙宇、土地庙、其底线中心即为“主点”。
4.底部成直角状的符号，如独立树、风车、路标等，其直角顶点即为“主点”。
5.由多种几何图形组成的符号，如瞭望塔、清真寺、教堂等，其下部几何图形中心即为“主点”。
6.其他图案符号，如矿井、石堆；独立灌木丛等，其符号的中心即为“主点”。
7.底端为缺口的符号，如亭、城门、山洞等，其缺口底端中心即为“主点”。
不依比例符号的主点也就是野外采样时所要测定的碎部点。
半依比例符号的定位法则(1)单线符号，如人行小路、单线河、栏杆、地类界、岸线等，线划本身就是“主线”。
(2)对称性的双线符号，如公路、铁路、土堤和岸垅等，其中心线就是“主线”。
(3)非对称性的双线符号，如城墙、陡岸等，其底线或缘线就是“主线”。
主线就是野外采样时必须确定的位置，直线由两点联结之，曲线由多点逼近光滑。
符号的定向法则不依比例符号在描绘时必须遵守其定向法则。
通常分为按标定方位定向和按地物的真方位定向两种情况，前者称为定向符号，后者称为变向符号。
(1)定向符号这类符号不管实际地物的真实方向如何，其符号始终按垂直于南图廓线描绘，除少数变向符号外，其余大量的独立符号均为定向符号，多为一些突出地面的地物。
(2)变向符号这类符号的方向必须按地物的实际方向描绘，例如窑洞、独立房、山洞、城门、城楼、地下建筑物的地表出入口、斜井井口、平峒洞口，以及与风向有关的沙丘地貌等。
野外采样时，定向符号只要测定定位参数即可，而变向符号还必须增加一个定向参数。
31.DTM的概念及结构形式。
概念：DTM是描述地面诸特性空间分布的有序数字阵列，在通常情况下，所描述的地面特性是地面点的高程Z，他们的空间分布由X,Y 水平坐标来描述。
