铁道信号工程施工作业指导书.7-室外箱盒安装

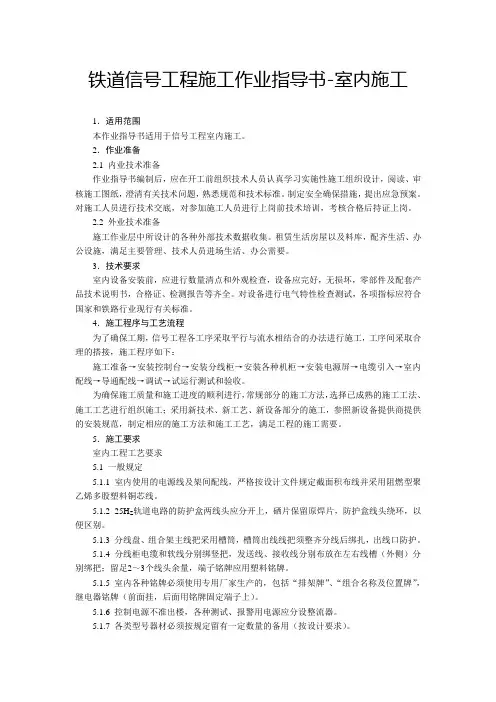

铁道信号工程施工作业指导书-室内施工1．适用范围本作业指导书适用于信号工程室内施工。

2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全确保措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求室内设备安装前，应进行数量清点和外观检查，设备应完好，无损坏，零部件及配套产品技术说明书，合格证、检测报告等齐全。

对设备进行电气特性检查测试，各项指标应符合国家和铁路行业现行有关标准。

4．施工程序与工艺流程为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：施工准备→安装控制台→安装分线柜→安装各种机柜→安装电源屏→电缆引入→室内配线→导通配线→调试→试运行测试和验收。

为确保施工质量和施工进度的顺利进行，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。

5．施工要求室内工程工艺要求5.1 一般规定5.1.1 室内使用的电源线及架间配线，严格按设计文件规定截面积布线并采用阻燃型聚乙烯多股塑料铜芯线。

5.1.225H Z轨道电路的防护盒两线头应分开上，硒片保留原焊片，防护盒线头绕环，以便区别。

5.1.3 分线盘、组合架主线把采用槽筒，槽筒出线线把须整齐分线后绑扎，出线口防护。

5.1.4 分线柜电缆和软线分别绑竖把，发送线、接收线分别布放在左右线槽（外侧）分别绑把；留足2～3个线头余量，端子铭牌应用塑料铭牌。

5.1.5 室内各种铭牌必须使用专用厂家生产的，包括“排架牌”、“组合名称及位置牌”，继电器铭牌（前面挂，后面用铭牌固定端子上）。

哈罗铁路施工作业指导书信号工程篇第1单元：信号工程施工作业指导书第7部分：信号机施工作业1范围适用于信号机施工作业。

2作业准备2.1准备工作安排确定信号机位置，勘测搬运机柱路线，检查器具齐全、完好，配足人力。

2.2作业人员安排矮型信号机作业作业程序人员要求备注位置复测技术人员，工班长基础检查信号工1人挖坑埋设基础信号工1人，劳务工3人安装机构防护人员1人，信号工1人，劳务工2人配线、安装内套信号工1人导通试验技术人员2人，信号工2人基础培土及涂刷油漆信号工1人，防护人员1人，劳务工1人高柱信号机作业作业程序人员要求位置复测技术人员，信号工1人机柱搬运按每人负荷不大于50kg组织劳力挖坑信号工1人，劳务工1人立机柱指挥员1人、防护人员2人、技术人员1人，按机柱长度组织劳力，10m以下9人，10m以上12人吊装机构信号工2人，劳务工2人安装梯子信号工1人，劳务工1人机构穿配线信号工2人安装信号机内套信号工1人导通试验技术人员2人，信号工1人机柱封顶、基础培土及涂刷油漆信号工1人，劳务工1人2.3工器具一览表安装矮型信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各12小工具套 13防护旗红、黄面各14钢卷尺5m 个 15无效标个若干6对讲机部 2 参考7水平尺只 1安装高柱信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各1 2大扳手450mm 把 2 3小工具套 1 4防护旗红、黄面各1 5钢卷尺5m 个 1 6皮尺50m 个 1 7无效标个若干8对讲机部 49滑板、滑轮、叉杆、立杆机、弯管滑轮个各110手锤、钢钎、大锤把各111大绳20m 根 312地排车辆 113捣固锤只 114长柄铲把 115铅坠只 12.4防护图营业线立高柱信号机柱，施工信号楼内应设驻站联络员，施工处应设安全防护人员。

如图7.2-1所示。

信号楼5050图示 ：对讲机防护绳防护旗图7.2-13 作业流程图基础培土及涂刷油漆导通试验 立机柱安装内套、配线挖坑埋设基础安装线把及变压器安装机构机构穿配线检查、搬运机柱安装梯子挖机拄坑吊装机构配线、安装内套内套预配 基础检查矮型信号机 高柱信号机4作业程序及工艺标准4.1技术要求4.1.1信号机显示要求1.进站、通过、接近、遮断信号机，不得少于1000m；2.高柱出站、高柱进路信号机,不得少于800m；3.预告、驼峰、驼峰辅助信号机，不得少于400m；4.调车、矮型出站、矮型进路、复示信号机、容许、引导信号机以及各种表示器，不得少于200m；5.在地形、地物影响视线的地方，进站、通过、接近、预告、遮断信号机的显示距离，在最坏条件下，不得少于200m。

铁路通信施工作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布 2011年4月1日实施目录1一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。

2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

如站前光、电缆槽是否已具备敷缆条件等。

所敷设的光缆应满足铁运【2010】142号文的规定。

3. 技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。

2.敷设径路按设计要求施工。

3.占用的槽道和位置符合设计要求。

4.槽道内摆放顺直自然。

5.槽内同事敷设多条光电缆时，互不交叉，标识明确。

6.光缆的弯曲半径不小于光缆外径的15倍，铝护套电缆不小于电缆外径的15倍。

7.光缆引入室内时，应在引入井或室内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘。

8.光缆引入室内应终端在光配线架或光终端盒上。

9.引入室内的光缆应固定安装牢固。

10.光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。

11.室内电缆分线盒安装在墙上时，分线盒安装位置符合设计要求，引入口到分线盒的电缆应采取防护措施。

12.成端电缆的芯线应编把，芯线宜保持原有扭矩。

13.光缆终端接续光缆终端接续是指光缆进入机房后，在光缆配线架（ODF架）或终端盒上与光尾纤进行收容接续，从而将需要的光纤下站后为传输提供通道。

光缆终端接续在ODF架安装完毕后进行。

铁路通信工程施工信号线的安装作业指导书铁路通信工程施工信号线的安装作业指导书（1）信号线的分类：同轴线、音频线、网线、高频电缆、光缆、尾纤、视频线、控制线、馈线、（2）信号线安装方法：1）各种线缆应按顺序出线，布放应顺直、整齐，无交叉、扭绞及溢出线槽，机房内各种配线中间不应有接头。

线缆弯曲应均匀、圆滑。

同轴电缆弯曲半径应大于电缆外径的15倍，非屏蔽对绞电缆的弯曲半径应大于电缆外径的4倍，室内光缆的弯曲半径应大于光缆外径的15倍，尾纤的弯曲半径应大于50mm。

2）各种线缆在防静电地板下、走线架或槽道内布放时应均匀绑扎固定。

软尾纤在走线架或槽道内布放时应加套管或线槽防护，编扎尾纤的扎带应松紧适度。

在防静电地板下布放线缆时，地板内净空应150mm－300mm，若空调采用下送风方式，则地板内净空应为300mm－500mm。

3）敷设线缆时应尽量短而整齐，当线缆接入设备或ODF、DDF 等应留有一定的余量，且预留长度应统一。

敷设好的线缆两端应粘贴标签，标明编号等必要信息（根据业主或建设单位、维护单位要求），标签应选用不易损害或脱落的材料。

4）敷设线缆时，信号线、控制线和电源线应分开布放，间距应为15－20cm。

5）同轴线布放的路由应合理，机架内穿线、分线绑扎应均匀顺直。

同轴线上下走线架时，弯曲半径不应小于直径的15倍；设备或配线架端子收发排列要一致，每排端子应编扎线把，分线清晰并留有一定余量。

焊接后的芯线绝缘应无烫伤、开裂及后缩现象，绝缘层离开端子边缘露铜不得大于1mm，内外导体应接在对应的同轴端子上，配线后应进行对号测试，确保无错线、断弦、混线现象。

6）高频电缆、电线的放绑应符合下列要求：高频电缆和高频隔离线应与其他电源线、音频线分开绑扎；高频电缆、电线在走线架上下线转弯处，其弯曲半径不应小于电缆直径的12倍；高频隔离线转弯半径不应小于直径的5倍。

7）配线用电缆型号、规格应符合使用要求，布放前应对线缆进行对号和绝缘电阻测试，芯线应无错线、混线，配线电缆中间不得有接头，分段电缆芯线间的配线电缆电阻应符合下列要求：音频配线电缆规格为HJ(P)VV型应不小于50 MΩ；高频配线电缆应不小于100 MΩ；同轴配线电缆规格为SFF-75-2 应不小于1000 MΩ。

信号工程作业指导书编制：审核：批准：目录第一章电缆工程作业指导书 (1)1．适用范围 (1)2．作业准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)5．施工要求 (1)6．劳动组织 (4)7．材料要求 (4)8．设备机具配置 (4)9．质量控制及检验 (5)10．安全及环保要求 (5)第二章信号机安装作业指导书 (6)1．适用范围 (6)2．作业准备 (6)3．技术要求 (6)4．施工程序与工艺流程 (6)5．施工要求 (6)6．劳动组织 (9)7．材料要求 (9)8．设备机具配置 (9)9．质量控制及检验 (9)10．安全及环保要求 (10)第三章安装装置施工作业指导书 (11)1．适用范围 (11)2．作业准备 (11)3．技术要求 (11)4．施工程序与工艺流程 (11)5．施工要求 (11)6．劳动组织 (15)7．材料要求 (15)8．设备机具配置 (15)9．质量控制及检验 (15)10．安全及环保要求 (16)第四章轨道设备施工作业指导书 (17)1．适用范围 (17)2．作业准备 (17)3．技术要求 (17)5．施工要求 (17)6．劳动组织 (27)7．材料要求 (27)8．设备机具配置 (27)9．质量控制及检验 (27)10．安全及环保要求 (28)第六章室内施工作业指导书 (29)1．适用范围 (29)2．作业准备 (29)3．技术要求 (29)4．施工程序与工艺流程 (29)5．施工要求 (29)6．劳动组织 (31)7．材料要求 (31)8．设备机具配置 (31)9．质量控制及检验 (31)10．安全及环保要求 (32)第七章室外箱盒安装作业指导书 (33)1．适用范围 (33)2．作业准备 (33)3．技术要求 (33)4．施工程序与工艺流程 (33)5．施工要求 (33)6．劳动组织 (37)7．材料要求 (38)8．设备机具配置 (38)9．质量控制及检验 (38)10．安全及环保要求 (38)第八章防雷等其他作业指导书 (40)1．适用范围 (40)2．作业准备 (40)3．技术要求 (40)4．施工程序与工艺流程 (40)5．施工要求 (40)6．劳动组织 (42)7．材料要求 (42)8．设备机具配置 (42)9．质量控制及检验 (42)第九章系统调试作业指导书 (44)1．适用范围 (44)2．作业准备 (44)3．技术要求 (44)4．施工程序与工艺流程 (44)5．施工要求 (44)6. 劳动组织 (68)7. 材料要求 (68)8. 设备机具配置 (68)9. 质量控制及检验 (68)10. 安全及环保要求 (68)第一章电缆工程作业指导书1．适用范围本作业指导书适用于信号电缆工程。

第七章无线子系统设备安装与配线施工作业指导书1. 适用范围适用于GSM-R数字移动通信工程无线子系统设备安装与配线施工。

2. 作业准备工程开工前所要进行的各项准备工作，包括安装所需要的工具，机房条件的检查，货物开箱和货物清点等等。

2.1 工具准备：通用工具：丈量工具包括卷尺、水平尺、角度仪、指南针、记号笔；钻孔工具包括电锤、电钻、配套钻头若干；禁固工具包括各种螺丝刀、固定扳手、固定扳手、内六角扳手、套筒扳手，羊角锤；钳工工具包括钢锯、手钳、斜口钳、鲤嘴钳、锉刀；辅助工具包括镊子、油漆刷、剪刀、电烙铁、焊锡丝、裁纸刀、热吹风、吸锡器、液压钳、梯子、滑轮、绳子、发电机、电焊机、电源插座。

专用工具：馈线剪、安全刀、馈线施工等专用工具。

通用仪表：万用表、天馈分析仪、功率计。

2.2 机房条件检查机房接地系统：系统接地的目的在于保障人身和设备的安全，抗击外界电磁干扰，保障设备的正常运行。

接地系统包括室内部分、室外部分及建筑物的地下接地网，为保证接地系统有效，不允许在接地系统中的连接通道设置开关、熔丝类的可断开器件。

接地系统的室外部分包括建筑物接地、天线铁塔接地、天馈线接地，其作用是迅速泄放雷电引起的强浪涌电流，本系统设计要求电阻不大于4欧姆，接地线应尽可能直线走线。

室外接地排为镀锌铜排，非镀锌铜排螺丝连接处涂凡士林处理。

如果传输信号线及一次整流设备的交流电源线是经过室外露天环境引入室内的，则传输信号线和交流供电线要经过相应的防浪涌保安单元后才能接入设备。

2.3 开箱检查填写开箱检查记录，施工方与设备厂商现场督导、监理共同确认。

3. 技术要求3.1 设备到达现场后应进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。

3.2 设备引入电源前加接的防雷隔离装置应符合设计和相关技术标准的规定。

3.3 设备防护地线的设置及接地电阻应符合设计要求和相关技术标准的规定。

3.4 设备安装位置及安装方式应符合设计要求。

轨道电路室外设备安装作业指导书（桥梁段）目录1 适用范围 (3)2 作业准备 (3)3 技术要求 (3)4 施工程序和工艺流程 (4)5 施工要求 (5)6 施工组织 (10)7 材料要求 (10)8 设备机具的配置 (10)9 质量控制及检验 (11)10 安全与环保要求 (14)1 适用范围本作业指导书适用于**高速铁路信号工程ZPW-2000A轨道电路轨旁设备、轨道连接线、扼流变压器在桥梁地段的安装。

2 作业准备2.1 内业技术准备施工作业前应组织技术人员认真学习和掌握技术标准，仔细审核施工图纸，澄清有关技术问题。

制定施工安全保证措施。

操作人员作业前进行技术、安全交底。

2.2 外业技术准备2.2.1 工程作业前，对现场位置进行定测，作为施工的依据。

2.2.2 施工所需的工机具已准备齐全，且性能良好。

2.2.3 轨道电路设备以及相应的安装基础支架已到货，并已检验合格，具备安装的条件。

2.2.4 轨道电路施工前，应进行相关工程施工的接口检查和交接。

1.机械绝缘节位置，符合设备安装条件。

2.综合接地端子位置、接地电阻符合要求。

3.轨道板铺设符合调谐区设备、补偿电容、扼流变压器连接线在轨道板上的钻孔条件。

4.钢轨锁定完毕。

3 技术要求3.1 基础和连接件3.1.1 设备基础支架、连接螺栓、补强板、垫片等采用热镀锌处理。

+0.3m，空心线圈安装3.1.2 桥梁地段基础安装在防护墙外侧，调谐区长度为32+0.1m。

点至两端调谐匹配单元安装点为163.1.3 安装螺栓两端必须配备补强板，所有连接螺栓采用双螺母，其中外侧使用防松螺母，螺栓露在螺母外面的部分不小于5mm。

3.2 轨旁设备3.2.1 调谐匹配单元(ZPW.PT)、机械绝缘处的空芯线圈应与所属区段的频率相符。

3.2.2 调谐区设备的金属基础支架不得安装在无砟轨道两块轨道板的接缝对应处。

3.2.3 调谐区设备及扼流变压器的金属基础支架严禁跨建筑物伸缩缝。

水蚌线电气化改造工程（信号专业）施工作业指导书中铁电气化局集团水蚌线电气化改造工程项目三分部二〇一二年二月十五日目录一、电缆工程............................................ - 1 -1.1电缆径路及敷设 (1)1.2电缆沟的防护及开挖 (1)1.3敷设电缆的施工流程 (2)1.3电缆防护 (2)1.4电缆接续 (3)1.5电缆标的安装 (3)二、室外箱盒安装......................................... - 4 -2.1站内、区间箱盒安装 (4)3、信号机的安装 (6)3.1一般规定 (6)四、轨道电路............................................ - 8 -4.1钢轨绝缘安装流程 (8)4.2站内轨道电路 (8)4.3ZPW-2000无绝缘轨道电路 (9)4.5调谐区禁停标志牌安装 (11)4.6机械绝缘节处设备的安装 (12)4.7补偿电容的安装 (13)4.8室外设备防雷及地线 (13)7.6箱盒配线 (14)一、电缆工程施工时电缆应按定长放置，不能有非常接头，不允许通过增加电缆接头等方式进行处理，杜绝信号电缆与其他缆线相互交叉干扰，严禁信号电缆与电力电缆同沟放置。

1.1 电缆径路及敷设1.1.1电缆沟与最近钢轨底在线路外侧不得小于2m，当路基宽度不够时，在保证轨底边沿与电缆斜面距离不少于2m的情况下，此项距离可减至不少于1.7m。

1.1.2在线路间不得少于1.6m，若线路间距为4.5m时，此项距离可减少至1.5m。

1.1.3电缆与地下建筑物之间距离不少于600mm。

1.1.4直埋电缆与公路边的距离不得小于1m。

1.1.5电缆应缓和地敷设在沟槽内，保持一定的自然弯曲，并不得出现背扣，电缆拐角处不得拐直角。

1.1.6电缆A、B端规定：站内:B端在信号楼；配线时必须按四芯组对角线进行施工，维修电话使用对角线配线。

铁道信号工程施工作业指导书-室外箱盒安装1．适用范围本作业指导书适用于信号工程室外箱盒安装。

2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全确保措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求施工主要参考标准为200km/h的客货共线施工作业指南为标准。

施工时以施工放样点为标准进行大面积展开，严格执行首件定标制度，没到流程必须在结合建指和接管单位到场共同确认过后，方可进行下个地点的施工。

4．施工程序与工艺流程为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：核对电缆-稳设箱盒为确保施工质量和施工进度的顺利进行，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。

5．施工要求室外箱盒安装5.1 站内内箱盒安装5.1.1 轨道箱、信号变压器箱、灯丝转换箱按设计要求执行。

站内箱盒选型根据现场情况设置。

5.1.2 变压器箱安装（1）用于轨道电路时，箱盖应向所属线路方向开，同扼流变压器箱以线路为准在一条直线上，变压器箱最突出边缘距钢轨外沿正线不少于1300mm（防止大机捣固伤及箱盒）、侧线不少于1200mm，基础顶面应与钢轨顶面相平。

扼流变压器箱保护管如太短会造成电缆外露，必须在电缆引入封端时加长保护管。

（2）用于高柱列车信号机时，安装在显示方向侧，用于矮型信号机变压器箱时，安装在背向显示侧。

变压器箱中心线对准信号机柱或机构基础中心，箱边距机柱边缘500mm，站内基础顶面应与钢轨顶面相平（矮型通过改造引线管实现）。

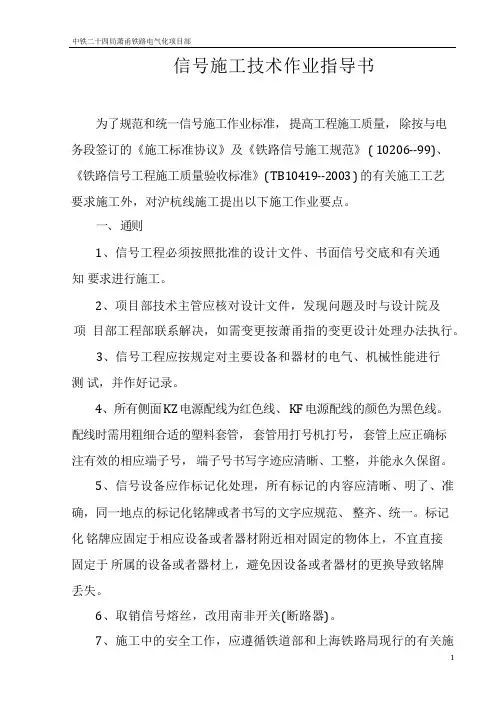

中铁二十四局萧甬铁路电气化项目部信号施工技术作业指导书为了规范和统一信号施工作业标准，提高工程施工质量，除按与电务段签订的《施工标准协议》及《铁路信号施工规范》 ( 10206--99)、《铁路信号工程施工质量验收标准》( TB10419--2003 ) 的有关施工工艺要求施工外，对沪杭线施工提出以下施工作业要点。

一、通则1、信号工程必须按照批准的设计文件、书面信号交底和有关通知要求进行施工。

2、项目部技术主管应核对设计文件，发现问题及时与设计院及项目部工程部联系解决，如需变更按萧甬指的变更设计处理办法执行。

3、信号工程应按规定对主要设备和器材的电气、机械性能进行测试，并作好记录。

4、所有侧面 KZ 电源配线为红色线、 KF 电源配线的颜色为黑色线。

配线时需用粗细合适的塑料套管，套管用打号机打号，套管上应正确标注有效的相应端子号，端子号书写字迹应清晰、工整，并能永久保留。

5、信号设备应作标记化处理，所有标记的内容应清晰、明了、准确，同一地点的标记化铭牌或者书写的文字应规范、整齐、统一。

标记化铭牌应固定于相应设备或者器材附近相对固定的物体上，不宜直接固定于所属的设备或者器材上，避免因设备或者器材的更换导致铭牌丢失。

6、取销信号熔丝，改用南非开关(断路器)。

7、施工中的安全工作，应遵循铁道部和上海铁路局现行的有关施工安全规则、产品技术文件的安全规定及公司有关施工安全的要求。

8、信号工程应积极开展文明施工，对重点、难点工程开展 QC 攻关。

9、ZPW--2000 型自闭施工工艺另行提供。

10、本指导书解释权属中铁二十四局沪杭电化项目部工程部。

二、信号机1、高柱信号机应考虑预留 200mm 的下沉量，梯子安装第一个卡箍距杆顶 400 mm，然后挨次固定下面各卡箍和支架，安装好后，正面看应与机柱中心平行，侧面看各支架应水平，梯子不弯曲，拧紧各部螺栓，埋好梯子基础。

2、矮柱信号机安装，基础顶面距钢轨顶面 250 ~ 300 mm，机构中心距所属路线中心 2029 mm，基础安装垂直，不倾斜。

第四章轨道设备施工作业指导书1．适用范围本作业指导书适用于信号工程轨道电路施工。

2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全确保措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求在轨道电路区段内，连接两轨条间具有导电性能的各种装置，应装设绝缘。

移频轨道电路护轮轨长度大于200米时，除两端各设绝缘外，每隔不超过200米的距离要安装轨端绝缘。

相邻轨道电路极性应交叉，在钢轨上转孔应用专用转孔机具。

4．施工程序与工艺流程为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：施工准备→安装轨旁设备→安装钢轨绝缘→安装接续线→安装道岔跳线→安装钢轨引接线→安装横向连接线为确保施工质量和施工进度的顺利进行，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。

5．施工要求轨道电路5.1 钢轨绝缘安装正线线路及道岔区内绝缘均为胶结绝缘。

5.1.1 安装前应根据双线轨道电路图进行调查，核对绝缘的安装位置应符合设计要求，确定钢轨类型以准备钢轨绝缘的规格，核实绝缘外两钢轨间必须有8mm的间隙。

5.1.2 遇到没有轨缝、轨缝过小或轨道端有肥边，请工务或站前单位配合，调整足够轨缝后方可安装。

5.1.3 钢轨绝缘的安装应做到钢轨、槽型绝缘、鱼尾板之间相吻合，绝缘零部件齐全无损伤，绝缘顶面应于钢轨顶面齐平，螺丝栓平直紧固，配件齐全，且高强度螺栓穿入方向应交替配置。

室外箱、盒设备安装一、一般要求1、施工中严格执行铁路技术规范，按照哈大客专铁路施工技术标准安装。

2、施工所用各种机具、设备及测试用仪器仪表应定期进行安全检查及计量，不合格的严禁使用。

3、工程中采用的设备和器材，应具有制造厂提供的产品说明书、合格证、检验报告、安装图纸等技术文件和资料。

4、雨天严禁路基开挖、电钻打孔、电缆开剥。

二、箱、盒安装1、流程图3哈大客专客箱、盒安装流程主要材料主要工具12、安装2.1方向盒、终端盒、变压器箱进场应进行验收，其规格、型号应符合要求。

2.2方向盒、终端盒、变压器箱基础安装应符合下列要求：2.2.1 变压器箱、终端盒、方向盒，高架桥及隧道内采用镀锌角钢基础。

2.2.2 路基地段的基础按标准埋设。

2.3方向盒安装，应符合下列要求：2.3.1 区间桥梁方向盒设在高架桥地段方向盒安装在防护墙外侧，平行线路距发送单元边缘（空芯线圈侧）1.5米位置，高于槽道盖板250~300mm 。

2.3.2 隧道方向盒安装在隧道壁上，同所属双体桩在同一坐标，高于槽道盖板250~300mm 。

桥梁地段方向盒安装示意隧道地段方向盒安装示意2.3.3路基地段方向盒基础中心距离槽道外沿400mm，同所属双体桩在同一坐标，高于槽道盖板路基地段方向盒安装示意2.4终端盒安装：2.4.1 路基地段终端盒，基础顶面与钢轨顶面一平，最突出边缘距所属线路钢轨内缘不小于1500mm，（开关锁应远离线路侧）。

终端盒法兰口对向钢轨。

2.4.2 信号机用终端盒应安装在信号显示方向的后方，信号机基础中心和终端盒中心连线应与轨道平行，基础顶面与钢轨顶面一平，开关锁应远离基础。

终端盒法兰口对向信号机。

2.4.3 高架桥地段终端盒，基础顶面高于电缆槽盖板顶面300mm。

2.4.4 隧道内终端盒安装：（1）应答器用终端盒应安装在信号电缆槽内，基础顶面与钢轨顶面一平，最突出边缘距所属线路钢轨内缘不小于1866mm。

（2）信号机用终端盒应安装在信号显示方向的后方，信号机基础中心和终端盒中心连线应与轨道平行，基础顶面与钢轨顶面一平，开关锁应远离基础。

信号施工作业指导书目录1、信号电缆线路工程施工作业指书 (3)2、轨道电路工程施工作业指书 (11)3、转辙装置工程施工作业指导书 (21)4、地面固定信号机工程施工作业指导书 (28)5、机架（柜）安装施工作业指导书 (36)6、联锁系统设备调试施工作业指导书 (42)7、CTC 车站调度系统施工作业指导书 (51)8、营业线过渡施工施工作业指导书 (57)9、营业线封锁开通施工作业指导书 (64)信号电缆线路工程施工作业指导书1、使用范围：平齐线满汉营至茂林段增建二线工程电缆线路施工工程。

2、作业准备2．1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2．2外业技术准备施工作业层中所涉及的各种外部技术数据的收集，施工前驻地的建设，办公设施的准备，满足主要管理、技术人员办公需要。

3、技术要求3．1保康站、茂林站的信号楼至两端出发信号机均采用复合槽防护。

3．2场内电缆沟深800 mm，用复合槽防护的电缆，自然地面距电缆槽顶面不小于300mm，区间电缆沟1200mm,用复合槽防护的电缆,自然地面距电缆槽顶面不小于500mm.3．3电缆过道施工采用挖过道方式,钢管长度为4000 mm，过道深度：轨地面距过道管上部800mm。

3．4石质地段电缆的埋设深度不能小于500mm。

3．5过桥电缆预留电缆槽道防护，两端各留2米备用量。

4、施工程序与工艺流程4．1施工程序每一个施工单元为一个完整的作业区，包括四个作业区：电缆测试，电缆敷设，电缆接续、电缆通道测试。

施工工序为：施工准备电缆径路测量电缆绝缘测试及配盘电缆沟开挖安装防护钢管及电缆槽敷设电缆及电缆沟回填埋设标桩及箱盒穿电缆安装电缆接续、特性测试、配线电缆通道测试4．2工艺流程图5、 施工要求1、一般检查及准备单盘电缆测试前，对每一单盘电缆进行统一编号，并在电缆盘两侧标注清晰，然后检查电缆盘外包装是否完整，电缆外观是否有破损等现象，并检查电缆铝护套密封性能。

铁路信号地面固定信号及标志牌安装施工工艺标准一、一般规定地面固定信号机及标志牌的施工质量验收包括高柱信号机、矮型信号机和信号标志牌。

1. 室外箱盒采用防盗型复合材料箱盒。

2. 同一线路有多项设备安装时安装在同一侧，并按“串”型方式安装。

3. 箱盒原则上不安装在车站站台。

4. 信号机应安装在列车运行方向的左侧，受地形地物影响必须设于右侧时，应符合设计文件规定，信号机构应在靠近所属线路侧安装，保证不致于被误认为邻线的信号机。

信号机在满足限界、显示情况下尽量距线路中心远处设置（高柱信号机及信号标志牌正线、直线地段原则上应达到2740mm,最小不得小于2640 mm），以满足工务日常线路改拨道作业及超限货物列车运行需要。

5. 所有信号设备均不得侵入铁路线路建筑限界，线路曲线地段按规定加宽（曲线外轨超高按维规-技术标准进行计算），不能加宽地段设备安装高度按规定降低。

6. 隧道、桥梁信号机柱至机构、变压器箱至机柱、终端盒至基础等处的线缆应采用UPVC管防护。

7. 信号机构及信号变压器（点灯单元）进场应对其外观质量进行检查验收，并按照相关产品标准的要求对以下项目进行检测：(1) 各灯室是否串光。

(2) 机构门是否严密。

(3) 信号机构光源焦距检测调整。

(4) 变压器（点灯单元）输出电压测试达标。

(5) 绝缘电阻测试达标。

8. 信号机构各部件应齐全，不得有破损、裂纹现象。

紧固件应平衡上紧，开口销双臂对称，劈开角度应为60o～90o。

9. 色灯信号机构及透镜应清洁、明亮，不得有影响显示的斑点、色差和裂纹，其技术性能符合规定标准。

10. 色灯信号机构的灯座应调整灵活，光源应调整在透镜的焦点上。

信号灯泡应采用单丝双灯座点灯装置。

11. 信号机的灯位须有良好的主、付丝转换装置,有灯丝转换报警功能，报警能显示信号机具体名称，且与微机监测系统兼容。

12. 信号机XB箱配线按灯位颜色相对应配线，轨道电路送端（用红色）、受端配线（用绿色）颜色区分开、电话线引出用蓝线，报警用白线。

铁路通信工程设备安装作业指导书1. 适用范围适用于铁路通信工程中设备安装施工。

2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。

制定施工安全保证措施，提出科学合理的应急预案，对参建施工人员进行岗前安全、技术培训，合格后持证上岗；对施工人员进行技术交底。

2.2 外业技术准备清理施工场地、做好安装机架前的各种准备工作；进行施工现场调查是否具备设备进场安装条件，收集施工技术资料。

通信设备的安装符合铁运【2010】142 号文上道检测的规定。

3、技术要求1.根据项目特点、施工条件、作业环境，编制安全管理措施和质量控制措施。

2.对照设计图纸及现场情况，根据客运专线通信施工规范和作业指南，编制各通信子系统设备安装的作业指导书和技术交底。

3.由专业工程师对各子系统所有参建施工人员进行集中技术交底或现场技术交底及相关施工注意事项的培训并形成记录、存档。

4.开箱检验需要监理工程师进行旁站。

5.光电缆走线架位置偏差不应大于50mm水平度偏差不应大于2%o；垂直偏差不应大于3mm走线架应固定牢固。

6.机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1% ；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm相邻机柜（架）正立面应平齐。

7.音频配线电缆不小于50M Q。

8.同轴配线电缆不应小于1000M Q。

10.配线电缆、电源线应分开布防，间距不小于50mm。

交、直流配线应分开绑扎。

11.设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。

开裂及后缩现象，绝缘层离开端子边缘露铜不宜大于1mm。

4.施工程序和工艺流程4.1施工程序现场环境调查T设备安装T设备单机调试T设备系统调试。

4.2工艺流程①硬件施工流程图②传输、交换、数调、数据网、视频、动力环境监控、会议电视、应急通信、同步时钟系统调试流程图③GSM-療统调试流程图5.施工要求5.1走线架安装（1）走线架安装应包括：光、电缆走线架、吊架、爬架及骨列架等。

XX铁路XX标段信号工程编号：多机牵引道岔箱盒电缆预配施工作业指导书单位:编制:审核:批准:年月日发布年月日实施目录1．适用范围 (2)2．作业准备 (2)2.1内业技术准备 (2)2.2外业技术准备 (2)3．技术要求 (2)4. 施工程序与工艺流程 (3)4.1 施工程序 (3)4.2 工艺流程 (3)5．施工要求 (4)5.1施工准备 (4)5.2施工工艺 (4)5.3清理现场 (9)6、劳动组织 (11)7. 材料要求 (11)8. 设备机具配置 (11)9. 质量控制及检验 (10)9.1 质量控制 (10)9.2质量检验 (12)10. 安全及环保要求 (12)10.1安全要求 (11)10.2 环保要求 (11)1．适用范围适用于XX铁路XX标段信号工程多机牵引道岔箱盒电缆预配作业。

2．作业准备2.1内业技术准备在作业前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前安全技术培训。

2.2外业技术准备2.2.1 箱盒已完成报验手续，电缆已完成第三方检测手续，具备电缆成端、配线的条件。

2.2.2 电缆标识齐全。

3．技术要求3.1 电缆配线与设计图相符。

3.2芯线端头应有2～3次做头余留量。

3.3预留备用量应能保证所有芯线均能配至最远端端子。

3.4配线美观，弯度一致，绑线整齐。

3.5鹅头弯及盘圈高度一致，并不超过盒沿。

3.6芯线端子上线应符合电缆芯线线环上端子的技术要求，主、副管电缆芯线呈一直线。

3.7端子编号正确，配线与配线图一致，电缆绝缘良好。

3.8 电缆引入箱盒胶室已灌胶封堵，胶面整洁美观，箱盒封堵严密。

4.施工程序与工艺流程4.1 施工程序施工准备→核对电缆→分线绑把→端子上线→核对配线→清理现场→箱盒锁闭→施工结束。

4.2 工艺流程5．施工要求5.1施工准备5.1.1.施工前确保图纸正确，工具材料齐全，以保证工序进行彻底。
