中央热水系统标准手册 酒店热水供水系统

经济型连锁酒店中央热水解决方案 经济型连锁酒店中央热水解决方案 连锁酒店中央——A.O.史密斯 BTR 系列直供系统 ——A.O.史密斯 A.O.摘要： 摘要：本文通过介绍 A.O.史密斯 BTR 燃气热水炉直供系统在经济型酒店的应用实例，主要 通过对 BTR 的特种形式，例如室内强排型、室外型、冷凝式节能型等形式的介绍，以此来 分析史密斯热水直供系统在经济型酒店的应用优势， 并阐述其对提升酒店自身竞争力及降低 运营成本等方面具有的重要意义。

关键词 经济型酒店 热水直供系统 受限空间 强排 室外型 冷凝式 运行费用自 2003 年 A.O.史密斯热水直供系统在莫泰使用以来，已经在如家、莫泰、锦江之星、 7 天、汉庭、速 8、格林豪泰等经济型连锁酒店中得到极为广泛的应用及认可。

热水直供方 案在满足酒店充足热水需求的前提下， 又能将酒店运营成本控制在较低水平。

鉴于经济型酒 店物业的复杂多变性，A.O.史密斯直供系统又在原有设备基础上，发展出排烟受限时的强排 机型，空间受限时的室外机型，以及效率极高的冷凝机型，能够满足酒店建设的各种需求。

以下是 A.O.史密斯热水直供系统在汉庭酒店的应用案例介绍。

一、热水直供系统在经济型酒店的应用 热水直供系统在经济型酒店的应用 酒店的 1、酒店概况： 汉庭酒店上海南京西路店，共计 142 间客房， 能源：天然气 热水温度：60℃ 冷水计算温度：5℃ 2、热负荷计算 根据国家标准《建筑给水排水设计规范》GB50015-2003（2009 年版） ： （1）第 5.1.1“热水用水定额” ，宾馆客房每床位每日最高日用水定额取 120-160L，此处选 取 120 L，热水温度 60℃； （2）旅馆的热水小时变化系数 Kh 为 3.3； （3）全日供应热水的住宅、别墅、招待所、培训中心、宾馆的客房（不含员工）等建筑的集中热水供应系统的设计小时耗热量应按下式计算：Qh = K h式中：Qh——设计小时耗热量（W） ； m——用水计算单位数（人数或床位数） ；mqr C (t r − t L ) ρ 3600 × Tqr——热水用水定额（L/人·d 或 L/b·d） ； C——水的比热，c=4187（J/Kg·℃） ； tr——热水温度，tr=60℃； tl——冷水计算温度，tl=5℃； ρ——热水密度（kg/L） ； Kh——小时变化系数； T——每日使用时间，T=24h；根据以上标准（每床位每日日用水定额取 120 L，60℃）计算，小时耗热量为：Qh = 3.3 ×3、选型计算284 × 120 × 4187 × (60 − 5) × 1 = 300 KW 3600 × 24根据酒店实际热水需求及设备房建造要求，推荐使用 A.O.史密斯燃气容积式热水炉 BTR-338 系列提供酒店热水。

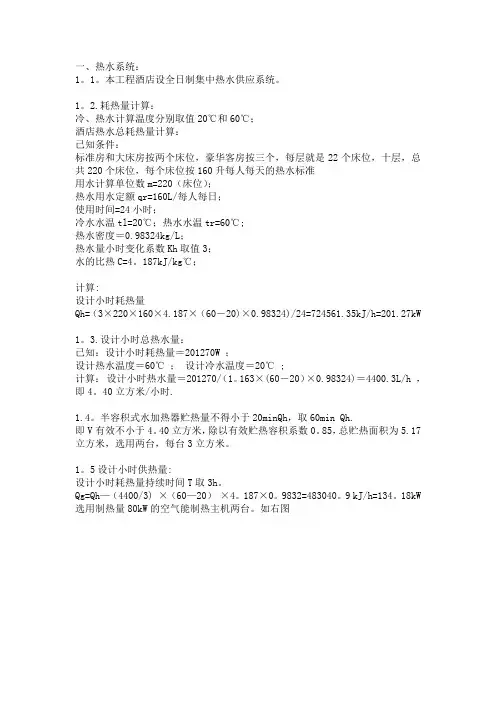

一、热水系统：1。

1。

本工程酒店设全日制集中热水供应系统。

1。

2.耗热量计算：冷、热水计算温度分别取值20℃和60℃；酒店热水总耗热量计算：已知条件：标准房和大床房按两个床位，豪华客房按三个，每层就是22个床位，十层，总共220个床位，每个床位按160升每人每天的热水标准用水计算单位数m=220（床位）；热水用水定额qr=160L/每人每日；使用时间=24小时；冷水水温tl=20℃；热水水温tr=60℃;热水密度＝0.98324kg/L；热水量小时变化系数Kh取值3；水的比热C=4。

187kJ/kg℃；计算:设计小时耗热量Qh=（3×220×160×4.187×（60－20)×0.98324)/24=724561.35kJ/h=201.27kW1。

3.设计小时总热水量：已知：设计小时耗热量＝201270W ；设计热水温度＝60℃；设计冷水温度＝20℃ ;计算：设计小时热水量＝201270/（1。

163×(60－20）×0.98324)＝4400.3L/h ，即4。

40立方米/小时.1.4。

半容积式水加热器贮热量不得小于20minQh，取60min Qh.即V有效不小于4。

40立方米，除以有效贮热容积系数0。

85，总贮热面积为5.17立方米，选用两台，每台3立方米。

1。

5设计小时供热量:设计小时耗热量持续时间T取3h。

Qg=Qh—（4400/3) ×（60—20）×4。

187×0。

9832=483040。

9 kJ/h=134。

18kW 选用制热量80kW的空气能制热主机两台。

如右图。

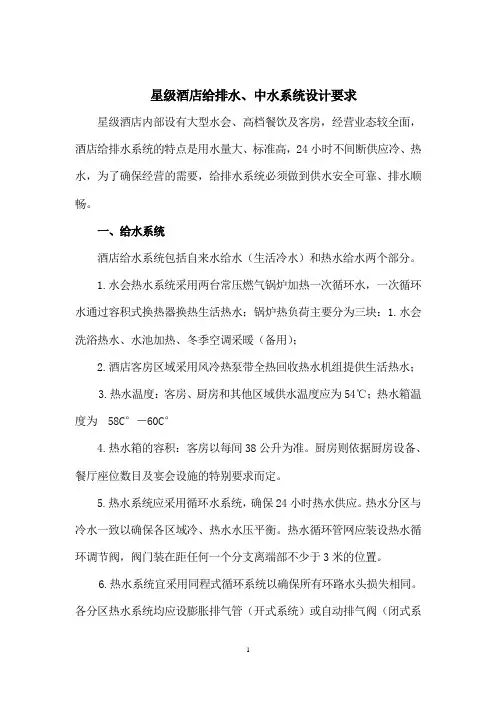

星级酒店给排水、中水系统设计要求星级酒店内部设有大型水会、高档餐饮及客房，经营业态较全面，酒店给排水系统的特点是用水量大、标准高，24小时不间断供应冷、热水，为了确保经营的需要，给排水系统必须做到供水安全可靠、排水顺畅。

一、给水系统酒店给水系统包括自来水给水（生活冷水）和热水给水两个部分。

1.水会热水系统采用两台常压燃气锅炉加热一次循环水，一次循环水通过容积式换热器换热生活热水；锅炉热负荷主要分为三块：1.水会洗浴热水、水池加热、冬季空调采暖（备用）；2.酒店客房区域采用风冷热泵带全热回收热水机组提供生活热水；3.热水温度：客房、厨房和其他区域供水温度应为54℃；热水箱温度为 58C°－60C°4.热水箱的容积：客房以每间38公升为准。

厨房则依据厨房设备、餐厅座位数目及宴会设施的特别要求而定。

5.热水系统应采用循环水系统，确保24小时热水供应。

热水分区与冷水一致以确保各区域冷、热水水压平衡。

热水循环管网应装设热水循环调节阀，阀门装在距任何一个分支离端部不少于3米的位置。

6.热水系统宜采用同程式循环系统以确保所有环路水头损失相同。

各分区热水系统均应设膨胀排气管（开式系统）或自动排气阀（闭式系统）。

7.热水系统循环泵为单极单吸立式泵，至少一台备用泵。

8.自来水供水源采用市政水或地下水，提供水箱来维持生活和消防用水的需要。

生活和消防水箱应分开设置。

箱游离余氯不应低于0.3mg/1. 供水水箱容量按酒店24小时的最高设计负荷用水量，如处于经常发生断水的地方，水箱贮水量可放大至确保两日最大设计生活供水量的需求。

9.水箱的人孔盖须是带锁的密封盖，人孔台高出周围地面0.1m—0.2m。

通气管和溢流口设金属网罩。

溢流管和排气管不能与污水管直接连接，应设空气隔断装置。

10.不能利用建筑本体结构如基础，墙体，地板等作为水箱的池底，池壁和池顶。

贮水箱的内衬材料应符合卫生要求，材料本身无毒无害，且表面光滑易清洗。

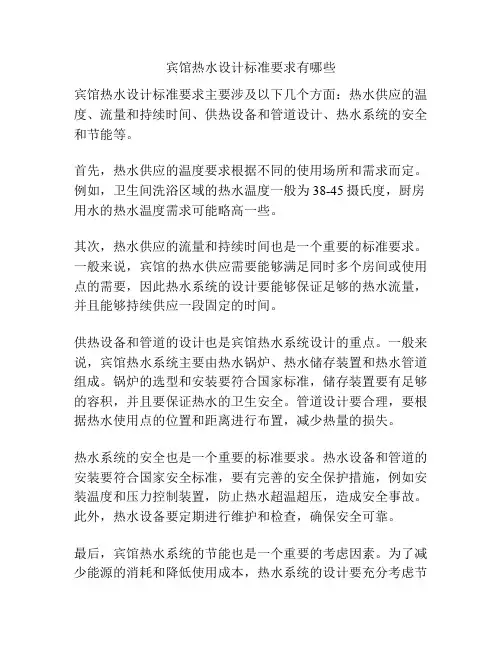

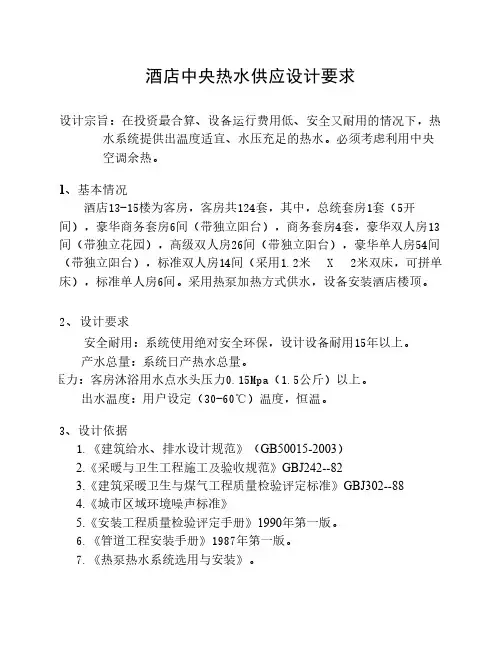

宾馆热水设计标准要求有哪些
宾馆热水设计标准要求主要涉及以下几个方面：热水供应的温度、流量和持续时间、供热设备和管道设计、热水系统的安全和节能等。

首先，热水供应的温度要求根据不同的使用场所和需求而定。

例如，卫生间洗浴区域的热水温度一般为38-45摄氏度，厨房用水的热水温度需求可能略高一些。

其次，热水供应的流量和持续时间也是一个重要的标准要求。

一般来说，宾馆的热水供应需要能够满足同时多个房间或使用点的需要，因此热水系统的设计要能够保证足够的热水流量，并且能够持续供应一段固定的时间。

供热设备和管道的设计也是宾馆热水系统设计的重点。

一般来说，宾馆热水系统主要由热水锅炉、热水储存装置和热水管道组成。

锅炉的选型和安装要符合国家标准，储存装置要有足够的容积，并且要保证热水的卫生安全。

管道设计要合理，要根据热水使用点的位置和距离进行布置，减少热量的损失。

热水系统的安全也是一个重要的标准要求。

热水设备和管道的安装要符合国家安全标准，要有完善的安全保护措施，例如安装温度和压力控制装置，防止热水超温超压，造成安全事故。

此外，热水设备要定期进行维护和检查，确保安全可靠。

最后，宾馆热水系统的节能也是一个重要的考虑因素。

为了减少能源的消耗和降低使用成本，热水系统的设计要充分考虑节
能措施，例如采用高效的热水设备，优化供热管道的保温措施，减少热量的损失。

总之，宾馆热水设计标准要求包括热水供应的温度、流量和持续时间、供热设备和管道设计、热水系统的安全和节能等方面的考虑，以确保宾馆热水系统的可靠供应和用户的安全使用。

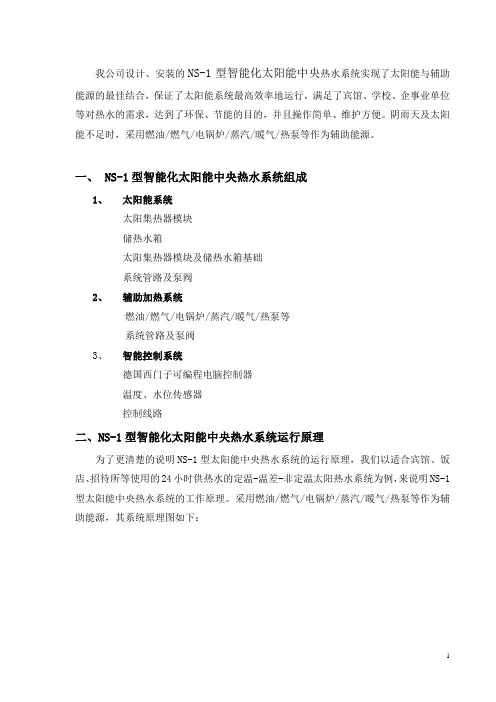

我公司设计、安装的NS-1型智能化太阳能中央热水系统实现了太阳能与辅助能源的最佳结合，保证了太阳能系统最高效率地运行，满足了宾馆、学校、企事业单位等对热水的需求，达到了环保、节能的目的，并且操作简单、维护方便。

阴雨天及太阳能不足时，采用燃油/燃气/电锅炉/蒸汽/暖气/热泵等作为辅助能源。

一、 NS-1型智能化太阳能中央热水系统组成1、太阳能系统太阳集热器模块储热水箱太阳集热器模块及储热水箱基础系统管路及泵阀2、辅助加热系统燃油/燃气/电锅炉/蒸汽/暖气/热泵等系统管路及泵阀3、智能控制系统德国西门子可编程电脑控制器温度、水位传感器控制线路二、NS-1型智能化太阳能中央热水系统运行原理为了更清楚的说明NS-1型太阳能中央热水系统的运行原理，我们以适合宾馆、饭店、招待所等使用的24小时供热水的定温-温差-非定温太阳热水系统为例，来说明NS-1型太阳能中央热水系统的工作原理。

采用燃油/燃气/电锅炉/蒸汽/暖气/热泵等作为辅助能源，其系统原理图如下：温度传感器溢流燃油/燃气/电炉/热泵换板并联在暖气供水管上电加热定温电磁阀cpu 可编程控制器泄空阀水位传感器温差循环泵温度探头温度探头排污阀贮热水箱上冷水NS-1型定温-温差-非定温太阳热水系统原理图上述太阳热水系统的工作原理为：1、正常情况下，太阳能定温加热在光照条件下，当太阳集热器内水温达到设定水温时（可在100℃以内任意设定，一般设定在45～55℃之间），PLC 控制器使供冷水电磁阀（也可选用水泵，下同）打开，自来水进入太阳集热器底部，同时将太阳集热器顶部达到设定温度的热水顶入储热水箱；当太阳集热器顶部水温低于设定温度时，电脑控制器使供冷水电磁阀关闭。

如此运行，不断将达到设定温度的热水顶入储热水箱储存。

2、储热水箱满水位时，太阳能温差循环加热当储热水箱水满时，为了防止水满溢流，电脑控制器使太阳能系统自动转入温差循环。

当太阳集热器水温高于储热水箱水温时，循环水泵自动启动，将储热水箱内较低温度的水泵入太阳集热器继续加热，同时将太阳集热器内较高温度的热水顶入储热水箱。

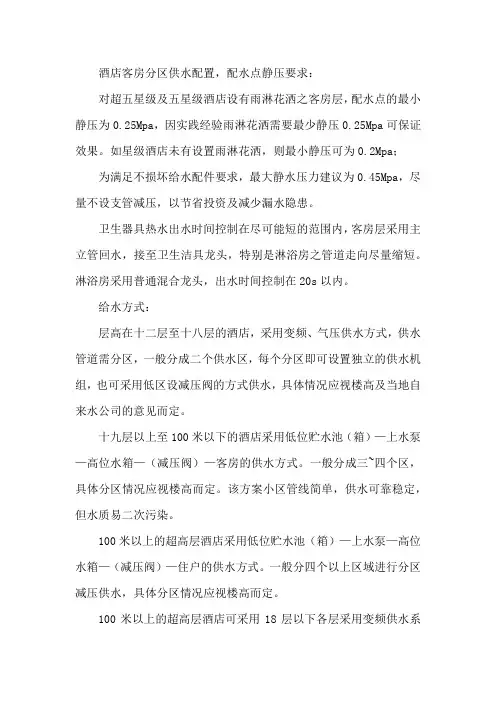

酒店客房分区供水配置，配水点静压要求：对超五星级及五星级酒店设有雨淋花洒之客房层，配水点的最小静压为0.25Mpa，因实践经验雨淋花洒需要最少静压0.25Mpa可保证效果。

如星级酒店未有设置雨淋花洒，则最小静压可为0.2Mpa；为满足不损坏给水配件要求，最大静水压力建议为0.45Mpa，尽量不设支管减压，以节省投资及减少漏水隐患。

卫生器具热水出水时间控制在尽可能短的范围内，客房层采用主立管回水，接至卫生洁具龙头，特别是淋浴房之管道走向尽量缩短。

淋浴房采用普通混合龙头，出水时间控制在20s以内。

给水方式：层高在十二层至十八层的酒店，采用变频、气压供水方式，供水管道需分区，一般分成二个供水区，每个分区即可设置独立的供水机组，也可采用低区设减压阀的方式供水，具体情况应视楼高及当地自来水公司的意见而定。

十九层以上至100米以下的酒店采用低位贮水池（箱）—上水泵—高位水箱—（减压阀）—客房的供水方式。

一般分成三~四个区，具体分区情况应视楼高而定。

该方案小区管线简单，供水可靠稳定，但水质易二次污染。

100米以上的超高层酒店采用低位贮水池（箱）—上水泵—高位水箱—（减压阀）—住户的供水方式。

一般分四个以上区域进行分区减压供水，具体分区情况应视楼高而定。

100米以上的超高层酒店可采用18层以下各层采用变频供水系统，18层以上各层采用屋顶水箱分区减压供水的混合系统。

一般分四个以上区域进行分区供水，具体分区情况应视楼高而定。

客房热水循环系统：热水供水设计温度为60℃。

客房冷水和热水为保证供水压力相等，客房冷/热水总管从变频给水泵接驳点的压力需相同。

客房热水回水采用同程回水。

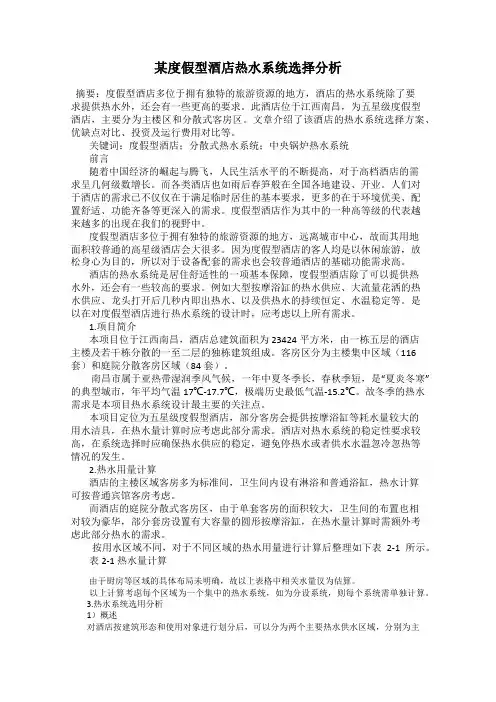

某度假型酒店热水系统选择分析摘要：度假型酒店多位于拥有独特的旅游资源的地方，酒店的热水系统除了要求提供热水外，还会有一些更高的要求。

此酒店位于江西南昌，为五星级度假型酒店，主要分为主楼区和分散式客房区。

文章介绍了该酒店的热水系统选择方案、优缺点对比、投资及运行费用对比等。

关键词：度假型酒店；分散式热水系统；中央锅炉热水系统前言随着中国经济的崛起与腾飞，人民生活水平的不断提高，对于高档酒店的需求呈几何级数增长。

而各类酒店也如雨后春笋般在全国各地建设、开业。

人们对于酒店的需求已不仅仅在于满足临时居住的基本要求，更多的在于环境优美、配置舒适、功能齐备等更深入的需求。

度假型酒店作为其中的一种高等级的代表越来越多的出现在我们的视野中。

度假型酒店多位于拥有独特的旅游资源的地方，远离城市中心，故而其用地面积较普通的高星级酒店会大很多。

因为度假型酒店的客人均是以休闲旅游，放松身心为目的，所以对于设备配套的需求也会较普通酒店的基础功能需求高。

酒店的热水系统是居住舒适性的一项基本保障，度假型酒店除了可以提供热水外，还会有一些较高的要求。

例如大型按摩浴缸的热水供应、大流量花洒的热水供应、龙头打开后几秒内即出热水、以及供热水的持续恒定、水温稳定等。

是以在对度假型酒店进行热水系统的设计时，应考虑以上所有需求。

1.项目简介本项目位于江西南昌，酒店总建筑面积为23424平方米，由一栋五层的酒店主楼及若干栋分散的一至二层的独栋建筑组成。

客房区分为主楼集中区域（116套）和庭院分散客房区域（84套）。

南昌市属于亚热带湿润季风气候，一年中夏冬季长，春秋季短，是“夏炎冬寒”的典型城市，年平均气温17℃-17.7℃，极端历史最低气温-15.2℃。

故冬季的热水需求是本项目热水系统设计最主要的关注点。

本项目定位为五星级度假型酒店，部分客房会提供按摩浴缸等耗水量较大的用水洁具，在热水量计算时应考虑此部分需求。

酒店对热水系统的稳定性要求较高，在系统选择时应确保热水供应的稳定，避免停热水或者供水水温忽冷忽热等情况的发生。

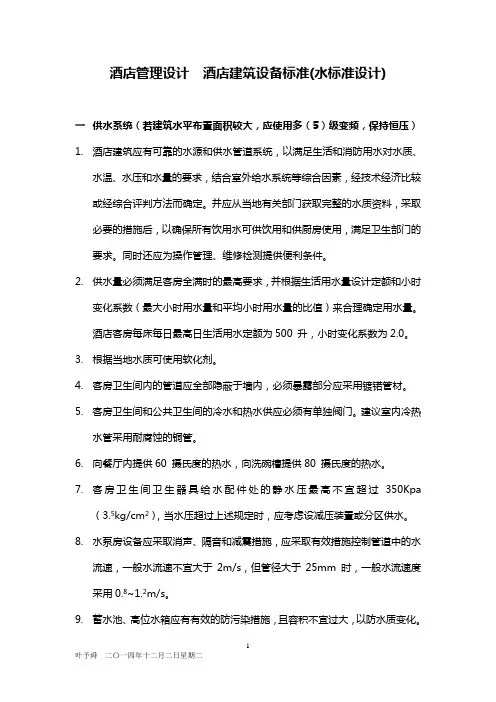

酒店管理设计酒店建筑设备标准(水标准设计)一供水系统（若建筑水平布置面积较大，应使用多（5）级变频，保持恒压）1.酒店建筑应有可靠的水源和供水管道系统，以满足生活和消防用水对水质、水温、水压和水量的要求，结合室外给水系统等综合因素，经技术经济比较或经综合评判方法而确定。

并应从当地有关部门获取完整的水质资料，采取必要的措施后，以确保所有饮用水可供饮用和供厨房使用，满足卫生部门的要求。

同时还应为操作管理、维修检测提供便利条件。

2.供水量必须满足客房全满时的最高要求，并根据生活用水量设计定额和小时变化系数（最大小时用水量和平均小时用水量的比值）来合理确定用水量。

酒店客房每床每日最高日生活用水定额为500 升，小时变化系数为2.0。

3.根据当地水质可使用软化剂。

4.客房卫生间内的管道应全部隐蔽于墙内，必须暴露部分应采用镀锘管材。

5.客房卫生间和公共卫生间的冷水和热水供应必须有单独阀门。

建议室内冷热水管采用耐腐蚀的铜管。

6.向餐厅内提供60 摄氏度的热水，向洗碗槽提供80 摄氏度的热水。

7.客房卫生间卫生器具给水配件处的静水压最高不宜超过350Kpa（3.5kg/cm2），当水压超过上述规定时，应考虑设减压装置或分区供水。

8.水泵房设备应采取消声、隔音和减震措施，应采取有效措施控制管道中的水流速，一般水流速不宜大于2m/s，但管径大于25mm 时，一般水流速度采用0.8~1.2m/s。

9.蓄水池、高位水箱应有有效的防污染措施，且容积不宜过大，以防水质变化。

10.热水加热设备宜采用容积式热交换器。

11.集中热水供应系统加热是否需要软化，应根据水质、水量及使用要求等来确定。

12.热水系统各用水点处的水压应与该处冷水水压基本相同，热水系统的竖向分区应与冷水系统相同。

13.管道井尺寸应根据管道数量、管道大小、排列方式、维修条件并结合建筑平面合理确定。

进入管道井检修时，其通道净宽不宜小于0.6米。

管道井每层设检修设备，检修门开向走廊．为保证消防要求应在每层有竖向隔断。

项目为盐城五星宾馆生活热水系统。

宾馆共4层，84间客房，根据贵方要求，设计热水量12吨/天。

基本气象：盐城属于亚热带向暖温带过渡地带，且海洋性暖湿季风气候明显。

气候温和、四季分明、日照充足、冷暖有常、雨量适中。

年平均气温13.9-14.5℃。

夏季日平均气温约25℃，冬季日平均气温约3℃。

二、设计原则及依据l满足贵方全天候供热需求；l盐城地区气象资料；l工程安装过程中不影响其它建筑设施；l工程安装受力要求设计合理、耐用，美观规范，便于维护管理。

l系统运行稳定可靠、操作使用方便。

设计标准依据：1)GB 50015-2003 《建筑给水排水设计规范》2)GB 5749-85 《生活饮用水卫生标准》3)ISBN 7-112-04145-7 《给水排水设计手册》4)GB50242-2002 《采暖与卫生工程施工及验收规范》5)JGJ/T16-92 《民用建筑电气设计规范》6)其余按照国家关于热力供应、钢结构、工艺管道、容器制造、保温绝热、防腐等的有关规范要求进行设计和施工，以确保系统工程质量。

三、热负荷计算：根据确定的用热水量即可得出12T冷水从5℃（以冬季工况计）温升到55℃时共需要的热量为：Q=C·M·△T=12×1000×（55-5）=600000Kcal=698kWC-------水的比热容，1Kca l/kg·℃M-------水的质量，kg△T------温升，℃四、主机及辅助设备选型1.主机选型热泵选型温度：环境温度5℃热水加热时间：18h热损耗系数：1.05初选纽恩泰空气源热泵热水机组NERS-G5（NERS-G5的额定制热量为19.7kw/h。

环境温度5℃，冷水进水温度5℃时的制热量约为13.5kw/h。

），运行时间18小时满足需求，则所需台数：N=698×1.05/(13.5×18)=3 台初选NERS-G5 3台2.水箱的选择由于宾馆为全天侯供水，水箱容量需满足最高峰用水量，本方案选取水箱总容量12吨。

酒店专用热水系统及应用
供水系统是酒店，宾馆、会所中不可或缺的一环，传统供水方式占地面积大，水质易污染，而最主要的缺点是水压和水温不能保持恒定，开水需等待很长时间才有热水提供，这无疑给客户带来了极大的不便。

芬尼克兹针对星级酒店，宾馆以及会所提出恒温恒压供水解决方案，解决供水难题，提供完美解决方案。

恒温实现方法：恒温采用会回水电磁阀进行控制，当热水管内的水温低于设定值时，电磁阀打开，热水回至水箱进行循环加热再供水。

恒压实现方法：利用变频器调节水泵转速来使水路中的水压力恒定，避免出现水忽冷忽热或者末端没水。

系统图如下所示：
供水策略
目前的热水供应均采用变频恒压的供水方式，实现途径是：采用水利模块（变频恒压泵）水利模块概述：水力模块是运用了水力系统模块整合方案，是一个完全预制成套经过严格监控生产的产品，配备泵组、阀组、自动补水、安全组件、旁通组件、排污组件及控制系统等。

技术参数：◆电源电压：200-400V 50Hz(特殊电源可定制) ◆运行介质：水,乙二醇(最大溶度50%）◆工作压力1.0MPa ◆介质温度：-10°C至+120°C ◆环境温度：-10°C至+65°C ◆材质:不锈钢（标配不锈钢泵,其它要求可以特殊订货）
推荐选型对应热水范围吨15 20 25 30
流量范
围m3/h 10~13 12~15 15~19 18~22
水压降kpa 4 4 5 4
扬程范围m 15 15 15 15
水管接口mm DN50 DN50 DN65 DN65 运行电源形式380v/3ph/50Hz，带热保护、相序保护和电源保护机组最大输入功率kw 1 1.4 1.4 1.45。

某星级酒店给排水、中水系统要求星级酒店内部设有大型水会、高档餐饮及客房，经营业态较全面，酒店给排水系统的特点是用水量大、标准高，24小时不间断供应冷、热水，为了确保经营的需要，给排水系统必须做到供水安全可靠、排水顺畅。

一、给水系统酒店给水系统包括自来水给水（生活冷水）和热水给水两个部分。

1.水会热水系统采用两台常压燃气锅炉加热一次循环水，一次循环水通过容积式换热器换热生活热水；锅炉热负荷主要分为三块：L水会洗浴热水、水池加热、冬季空调采暖（备用）；2、酒店客房区域采用风冷热泵带全热回收热水机组提供生活热水；3、热水温度：客房、厨房和其他区域供水温度应为54℃;热水箱温度为58Cβ-60Co4、热水箱的容积：客房以每间38公升为准。

厨房则依据厨房设备、餐厅座位数目及宴会设施的特别要求而定。

5、热水系统应采用循环水系统，确保24小时热水供应。

热水分区与冷水一致以确保各区域冷、热水水压平衡。

热水循环管网应装设热水循环调节阀，阀门装在距任何一个分支离端部不少于3米的位置。

6、热水系统宜采用同程式循环系统以确保所有环路水头损失相同。

各分区热水系统均应设膨胀排气管（开式系统）或自动排气阀（闭式系统）.7、热水系统循环泵为单极单吸立式泵，至少一台备用泵。

8、自来水供水源采用市政水或地下水，提供水箱来维持生活和消防用水的需要。

生活和消防水箱应分开设置。

箱游离余氯不应低于0.3mg∕l.供水水箱容量按酒店24小时的最高设计负荷用水量,如处于经常发生断水的地方，水箱贮水量可放大至确保两日最大设计生活供水量的需求。

9、水箱的人孔盖须是带锁的密封盖,人孔台高出周围地面0.1m—02m。

通气管和溢流口设金属网罩。

溢流管和排气管不能与污水管直接连接，应设空气隔断装置。

10、不能^用建筑本体结构如基础，墙体，地板等作为水箱的池底，池壁和池顶。

贮水箱的内衬材料应符合卫生要求，材料本身无毒无害，且表面光滑易清洗。

建议采用不锈钢制成。
