电容式电压互感器铁磁谐振及抑制验。

前言电容式电压互感器（简称CVT是一种十分重要的高压输变电设备，主要用做电压测量和继电保护的信号取样装置，其电容分压器与阻波器结合且能兼作载波通讯的滤波装置。

它具有绝缘性能好，价格便宜等优点。

还能避免因电磁式电压互感器与开关并联电容所产生的谐振过电压。

因此，CVT日渐被电网所接受，在我省110kV及以上变电站的415台电压互感器中CVT占206 台。

但是目前我国生产CVT厂家逐渐增多，有些制造厂对某些技术并没有完全掌握，生产出厂的CVT在运行中暴露出不少的问题。

最常见的问题是发生自身谐振。

严重的CVT自身谐振事故，导致CVT损坏并退出运行。

1、国内采用的几种阻尼装置的工作机理1. 1CVT的自身谐振机理CVT本身的等值电路中就含有电容和非线性电感。

具有发生串联谐振条件。

在图1 中，当发生一次侧突然合闸或二次侧短路、又突然消除等冲击时，过渡过程中产生的过电压会使中间变压器的铁心出现饱和，励磁电感Lm呈非线性下降，回路的固有频率上升（Lm为中间变压器励磁电感,C为等值电容）可达到额定频率的1／2，1／3，1/5……；此时，可能出现某一分数次谐波振荡，最常见的是1／3 次谐波振荡，假如回路中不存在阻尼，或阻尼参数不当。

由于电源不断地供给能量，分数次铁磁谐振就会持续下去，谐振过电压的幅值可能达到额定电压的2〜3倍。

这个非真实的电压信号传到次测量仪表和继电保护装置，将导致误指示或误动作，此外持续的过电压作用，将危害互感器的绝缘。

因此CVT在制造时，必须设置阻尼装置，以抑制铁磁谐振，否则不能投入运行，这是电力部反事故措施一再强调的。

1．2 几种阻尼装置的优缺点1．2．1 纯电阻阻尼器纯电阻阻尼器在剩余电压绕组的输出端长期接入固定电阻，这种阻尼装置结构简单，过去老式CVT使用较多。

其缺点是功率消耗较大，影响测量准确度和次输出容量。

目前已基本逐步淘汰。

1．2．2 电子型阻尼器电子型阻尼器如图2。

电磁式电压互感器引发铁磁谐振原因及消谐措施分析近年来，在35kV及以下中性点不接地系统中，电磁式电压互感器饱和引发的铁磁谐振过电压，熔断压变熔丝，烧毁电压互感器，甚至是系统事故案例恨多。

那么，一起了解下系统中的电压互感器有什么作用？电压互感器主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能等，对电力系统很重要。

根据电压互感器行业市场运行的数据现状，了解到配电网电压互感器使用类型占比如下图。

由于电磁式电压互感器存在铁芯，在励磁特性曲线中，当施加的励磁电流增加，而激励出电压值增加幅度较小或不变，出现拐点。

即随着励磁电流的增加，激励出的电压变化很小或不变（在这过程中电感是下降），称为PT的饱和特性。

电压互感器的空母线突然合闸、系统发生单相接地故障。

在这两种情况下,电压互感器一次电流都会出现很大的励磁涌流;使电压互感器一次电流增大60倍左右,造成电压互感器饱和，从而诱发电压互感器产生过电压。

电压互感器发生铁磁谐振时系统的线电压指示不变,还可能引起其高压侧熔断器熔断,造成继点保护和自动装置的误动作，不仅会给电压互感器造成损害，严重时还可能影响电网安全运行。

通常情况下发生铁磁谐振时会产生以下危害：（1）在一次熔断器尚未熔断时;可能使电压互感器烧毁。

（2）在一次熔断器熔断时,则无法读取系统的正确电压值。

系统发生铁磁谐振，通常采用以下消除措施：（1）当只带电压互感器的空载母线产生基波谐振时;应立即投人一个备用设备,改变电网参数,消除谐振。

（2）当发生单相接地产生电压互感器分频谐振时,应立即投人一个单相负荷。

由于分频谐振具有零序性质,故此时投人三相对称负荷不起作用。

（3）铁磁谐振造成电压互感器一次熔断器熔断或电压互感器烧毁，应加装KLMP系列流敏型消谐器和KLMP系列微机消谐装置，消除铁磁谐振，使电压互感器的正常运行。

综上可知，35kV及以下中性点不接地系统中，选用全绝缘电磁式电压互感器加装KLMP系列流敏型消谐装置，有效防止铁磁谐振过电压，确保设备安全运行。

一、概述铁磁谐振是由铁心电感元件,如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件,如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。

电力系统的铁磁谐振可分二大类：一类是在66kV及以下中性点绝缘的电网中，由于对地容抗与电磁式电压互感器励磁感抗的不利组合，在系统电压大扰动（如遭雷击、单相接地故障消失过程以及开关操作等）作用下而激发产生的铁磁谐振现象;另一类是发生在220kV(或110kV）变电站空载母线上，当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象,即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内，也称其为变电站空母线谐振。

二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振:一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波：三相对地电压同时升高、低频变动3）高次谐波：三相对地电压同时升高超过线电压2、串联谐振的现象:线电压升高、表计摆动，电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析：1、铁磁谐振产生的原因：1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2）、切、合空母线或系统扰动激发谐振3）、系统在某种特殊运行方式下，参数匹配，达到了谐振条件2、串联谐振产生的原因：进行刀闸操作时，断路器隔离开关与母线相连，引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统是一个复杂的电力网络，在这个复杂的电力网络中，存在着很多电感及电容元件，尤其在不接地系统中,常常出现铁磁谐振现象，给设备的安全运行带来隐患，下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。

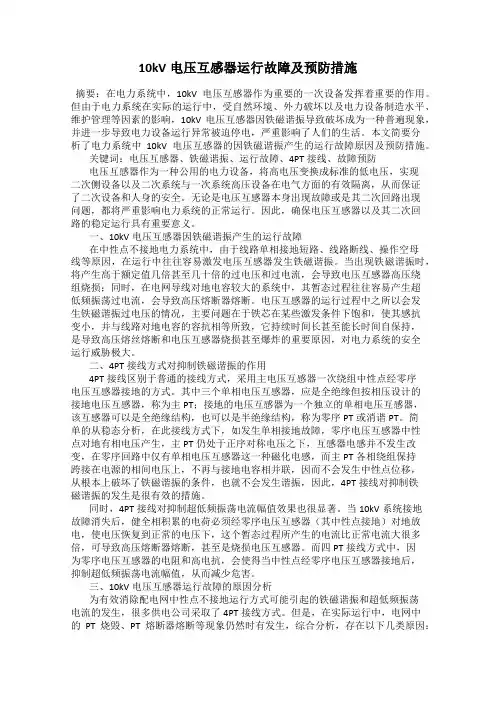

10kV电压互感器运行故障及预防措施摘要：在电力系统中，10kV电压互感器作为重要的一次设备发挥着重要的作用。

但由于电力系统在实际的运行中，受自然环境、外力破坏以及电力设备制造水平、维护管理等因素的影响，10kV电压互感器因铁磁谐振导致破坏成为一种普遍现象，并进一步导致电力设备运行异常被迫停电，严重影响了人们的生活。

本文简要分析了电力系统中10kV电压互感器的因铁磁谐振产生的运行故障原因及预防措施。

关键词：电压互感器、铁磁谐振、运行故障、4PT接线、故障预防电压互感器作为一种公用的电力设备，将高电压变换成标准的低电压，实现二次侧设备以及二次系统与一次系统高压设备在电气方面的有效隔离，从而保证了二次设备和人身的安全。

无论是电压互感器本身出现故障或是其二次回路出现问题，都将严重影响电力系统的正常运行。

因此，确保电压互感器以及其二次回路的稳定运行具有重要意义。

一、10kV电压互感器因铁磁谐振产生的运行故障在中性点不接地电力系统中，由于线路单相接地短路、线路断线、操作空母线等原因，在运行中往往容易激发电压互感器发生铁磁谐振。

当出现铁磁谐振时，将产生高于额定值几倍甚至几十倍的过电压和过电流，会导致电压互感器高压绕组烧损；同时，在电网导线对地电容较大的系统中，其暂态过程往往容易产生超低频振荡过电流，会导致高压熔断器熔断。

电压互感器的运行过程中之所以会发生铁磁谐振过电压的情况，主要问题在于铁芯在某些激发条件下饱和，使其感抗变小，并与线路对地电容的容抗相等所致，它持续时间长甚至能长时间自保持，是导致高压熔丝熔断和电压互感器烧损甚至爆炸的重要原因，对电力系统的安全运行威胁极大。

二、4PT接线方式对抑制铁磁谐振的作用4PT接线区别于普通的接线方式，采用主电压互感器一次绕组中性点经零序电压互感器接地的方式。

其中三个单相电压互感器，应是全绝缘但按相压设计的接地电压互感器，称为主PT；接地的电压互感器为一个独立的单相电压互感器，该互感器可以是全绝缘结构，也可以是半绝缘结构，称为零序PT或消谐PT。

浅析铁磁谐振及应对措施摘要铁磁谐振是电力系统自激振荡的一种形式,是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。

首先简述电力系统中性点的接地方式,然后结合我公司中性点不接地系统发生的一起单相接地故障,简要分析铁磁谐振产生的原因,以及应对措施。

关键词电力系统中性点;接地;电压互感器;铁磁谐振1电力系统中性点接地方式电力系统中性点是指线路首端电压所连接的变压器绕组三相接成星形接线时绕组的末端连接点。

电力系统中性点接地是一种工作接地,接地方式通常有中性点直接接地、中性点不接地(绝缘)或经消弧线圈接地等。

1.1中性点直接接地是指电力系统中至少有一个中性点直接或经小阻抗与接地装置相连接。

这种接地方式是通过系统中全部或部分变压器中性点直接接地来实现的。

其作用是使中性点经常保持零电位。

当系统发生单相接地故障时,能限制非故障相对地电压的升高,从而可保证单相用电设备的安全。

但中性点直接接地后,单相接地故障电流较大,一般可使剩余电流保护或过电流保护动作,切断电源,造成停电;发生人身一相对地电击时,危险性也较大。

所以中性点直接接地方式不适合对连续供电要求较高及人身安全、环境安全要求较高的场合。

1.2中性点不直接接地系统是指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接。

中性点不接地可以减小人身电击时流经人体的电流,降低设备外壳对地电压,单相接地故障电流也很小,且接地时三相线电压大小不变,故一般不需停电,因此供电可靠性高。

中性点不接地系统发生单相接地时,会引起三相电压不平衡:发生单相一点接地时,由于系统与地未构成回路,所以短路点流过的电流较小,主要为容性不平衡电流;发生单相一点接地时,线电压大小不变且对称,因此仍可继续运行一段时间,但一般规定不超过2小时。

1.3发生单相接地故障的危害单相接地又分为金属性接地和非金属性接地两种:金属性接地相电压为零,其他两相电压升高为相电压的1.732倍。

浅谈电压互感器铁磁谐振产生原因及消除措施发布时间：2023-03-08T04:25:05.108Z 来源：《福光技术》2023年3期作者：周家典[导读] 本文结合新疆金晖110KV变电站项目10KV二段PT柜由于发生三相铁磁谐振而烧毁电压互感器的案例分析其铁磁谐振特点并给出其相关的抑制措施。

福建中能电气有限公司摘要：根据电压互感器在现场运行发生铁磁谐振当时的内外部电网环境，从而对其产生原理及特点进行分析，提出了5条有效的抑制方案。

关键词：电压互感器、铁磁谐振引言：本文结合新疆金晖110KV变电站项目10KV二段PT柜由于发生三相铁磁谐振而烧毁电压互感器的案例分析其铁磁谐振特点并给出其相关的抑制措施。

在电力系统的输配电回路中，由于电磁式电压互感器是非线性的铁芯电感元件，如果系统出现电力参数的突然变动，则电压互感器的铁芯就有可能饱和，从而造成LC共振回路，激发起持续的、较高幅值的过电压，这就是铁磁谐振过电压。

根据这几十年来电网运行情况表明，在 10kV及以下的中性点不接地系统中，电压互感器引起的铁磁谐振现象是一种常见的故障，严重威胁到了电网的安全运行。

由于单相铁磁谐振的电路是电力系统中最常见的铁磁谐振，因此本文结合我公司客户新疆金晖110KV变电站项目10KV二段PT柜由于发生单相铁磁谐振而烧毁电压互感器的案例，分析其铁磁谐振特点并给出其相关的抑制措施。

案例：新疆金晖工业园区采用110/10KV的供电方式，10KV供电采用电缆敷设；另外10KV采用中性点不接地的供电方式（小电流接地）。

另外发生事故时，多数线路处于空载运行状态，用电负荷很小；整个工业园区正处于紧锣密鼓的安装施工中，由于管理混乱，施工中经常出现10KV电缆被挖断的事故；110KV变电所10KV二段电压互感器柜由于发生铁磁谐振，造成电压互感器烧毁，I段10KV进线柜和110KV 1号主变出线柜失电跳闸事故（2号主变未投运）。

本次故障就现场的情况分析跟10KV电缆经常被挖断有关，造成了单相接地或弧光接地，而后值班人员发现后切除该条线路（造成单相接地或弧光接地突然消失），为铁磁谐振的形成创造了条件，从而导致发生了较为严重的铁磁谐振故障，电压互感器击穿烧毁。

电磁式电压互感器铁磁谐振的原理及其消除措施白瑞雪,高红杰,李亚峰（西安供电局，陕西西安，710032）摘要：电磁式电压互感器的铁磁谐振是非有效接地系统中常见的一种现象。

HAROLD A.PETERSON建立了铁磁谐振的经典研究模型。

本文阐述了谐振产生的机理，应用PETERSON铁磁谐振经典模型对电压互感器的各种防铁磁谐振措施的原理和其优缺点进行了分析，并对指出在设计中应注意的问题。

关键词铁磁谐振；消谐措施；消谐器；设计；Principle of Electromagnetism Type V oltage Transformer’s Ferro-resonance and VariousTreatments to Eliminate Ferro-resonanceBAI Ruixue, GAO Hongjie, LI Yafeng(Xi’an Power supply Bureau, Xi’an 710032, China)Abstract:E lectromagnetism Type V oltage Transformer’s ferro-resonance is common in non-effective earthing system. HAROLD A. PETERSON builds the classic model for researching ferro-resonance. This paper discusses the mechanism of resonance, and by using HAROLD’ model, analyses the merit and the fault of the various treatments of eliminating ferro-resonance, points out the key factors in design of eliminating ferro-resonance.Key words: Ferro-resonance; Treatments to eliminate ferro-resonance；Resonance eliminator; Design0引言在电力系统中引起电网过电压的原因很多，其中谐振过电压出现频繁，其危害性较大。

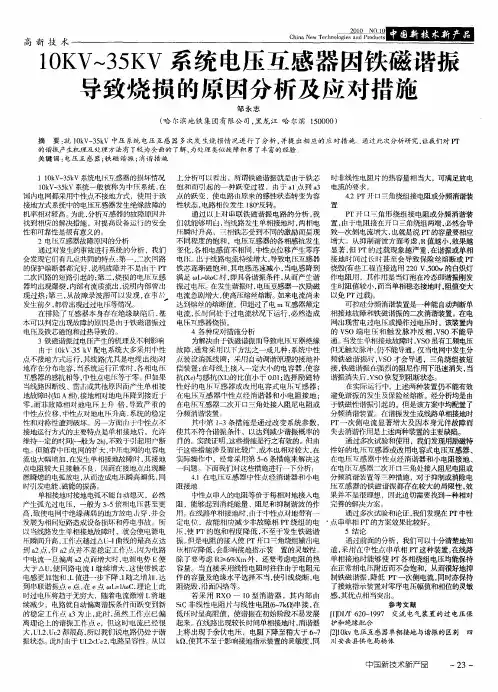

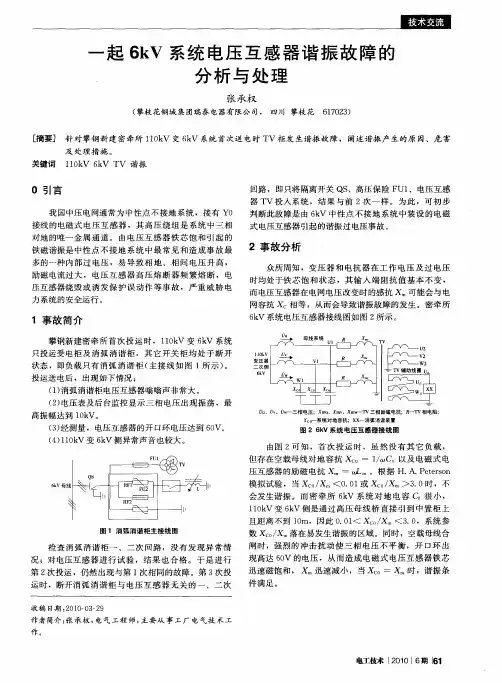

10KV~35KV系统电压互感器因铁磁谐振导致烧损的原因分析及应对措施作者：邹永志来源：《中国新技术新产品》2010年第10期摘要:就10kV～35kV中压系统电压互感器多次发生烧损情况进行了分析,并提出相应的应对措施。

通过此次分析研究,让我们对PT的谐振产生机理及处理方法有了较为全面的了解,为处理类似故障积累了丰富的经验。

关键词:电压互感器;铁磁谐振;消谐措施1 10kV~35kV系统电压互感器的损坏情况10kV~35kV系统一般被称为中压系统,在国内电网都采用中性点不接地方式,使用于该接地方式系统中的电压互感器发生绝缘故障的机率相对较高。

为此,分析互感器的故障原因并找到相应的解决措施,对提高设备运行的安全性和可靠性是很有意义的。

2 电压互感器故障原因的分析通过对发生的事故进行系统的分析,我们会发现它们有几点共同的特点:第一,二次回路的保护熔断器都完好,说明故障并不是由于PT二次回路的短路引起的;第二,烧损的电压互感器均出现爆裂,内部有流质流出,说明内部曾出现过热;第三,从故障录波图可以发现,在事故发生前夕,都曾出现过过电压等情况。

在排除了互感器本身存在绝缘缺陷后,基本可以判定出现故障的原因是由于铁磁谐振过电压及铁芯磁饱和过热导致的。

3 铁磁谐振过电压产生的机理及不利影响由于10kV、35 kV配电系统大多采用中性点不接地方式运行,其线路(尤其是电缆出线)对地存在分布电容,当系统运行正常时,各相电压互感器的感抗相等,中性点电压等于零。

但如果当线路因断线、雷击或其他原因而产生单相接地故障时(如A相),接地相对地电压降到接近于零,而非故障相对地电压上升倍,导致严重的中性点位移,中性点对地电压升高,系统的稳定性和对称性遭到破坏。

另一方面由于中性点不接地运行方式的主要特点是单相接地后,允许维持一定的时间(一般为2h),不致于引起用户断电。

但随着中压电网的扩大,中压电网的电容电流也大幅增加,在发生单相接地故障时,其接地点电阻较大且接触不良,因而在接地点出现瞬燃瞬熄的电弧放电,从而造成电压瞬高瞬低,同时引发电能、磁能的振荡。

电压互感器铁磁谐振产生原因和抑制措施摘要：本文简述了铁磁谐振的危害、铁磁谐振产生的原因、特点，电气手册、规范对抑制电压互感器铁磁谐振措施的措施规定及工程设计中常采用抑制铁磁谐振的方法。

关键词：铁磁谐振过电压危害特点抑制措施电压互感器作为开关柜中的主要设备之一，承担着电力计量、测量及继电保护等重要作用。

但是由于电力系统的开关操作、负荷变动等不稳定因素，常常会引起电压互感器铁磁谐振。

电压互感器铁磁谐振常常引起持续时间很长的谐振过电压，会破坏电气设备绝缘，导致电压互感器熔断器频繁熔断，甚至电压互感器烧毁、爆炸等恶性事故，严重影响工业生产，威胁电气设备运行安全，给生产维护人员增加了工作量，给企业增加了运行成本。

怎样消除电压互感器的铁磁谐振问题摆在了企业生产管理人员和电气工程设计人员的面前。

一、铁磁谐振产生原因电力系统中有大量的储能元件，如电压互感器、变压器、电抗器等电感元件，电容器、线路对地电容等电容元件。

这些元件组成了许多串联或并联的振荡回路。

在正常的稳定状态下运行时，不可能产生严重的的振荡过电压。

但当系统发生故障或由于某种原因电网参数发生了变化，就很可能被激发生谐振。

例如在中性点非有效接地系统，电压互感器和线路对地电容和变压器等电感元件所形成的振荡回路，都有可能发生谐振。

电压互感器一类的电感元件在正常工作电压下，通常铁芯磁通不饱和；但在电气线路参数发生变化的激发下，铁芯磁通饱和，从而与系统电容产生谐振，就可能产生铁磁谐振过电压。

铁磁谐振不仅可在工频（50HZ）下发生，也可在高频(>50HZ)、低频（>50HZ)下发生。

二、电磁谐振的特点电磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器励磁磁通饱和作用引起的持续的、高幅值过电压现象，其主要特点为：1.谐振回路中铁心电感呈非线性，电感随电流增大而铁心饱和而趋于平稳；2.铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态变成谐振状态；如单相接地，跳闸、合闸，投切电容器等。

电压互感器烧毁原因分析及消除措施关键词:铁磁谐振消谐方法1铁磁谐振产生原因中性点不接地系统中,正常运行时,三相基本平衡,中性点的位移电压很小。

但在某些切换操作如断路器合闸或接地故障消失后,由于三相互感器在扰动后电感饱和程度不一样而形成对地电阻不平衡,它与线路对地电容形成谐振回路,可能激发起铁磁谐振过电压。

2铁磁谐振的现象铁磁谐振分基波谐振、分次谐振、高次谐振。

基波谐振是一相对地电压降低,另两相对地电压升高跨越线电压,或两相电压降低、一相电压升高跨越线电压、有接地旌旗灯号发出;分次谐波是三相对地电压同时升高、低频变动;高次谐振是三相对地电压同时升高跨越线电压。

其现象为线电压升高、表计摆动,电压互感器开口三角形电压跨越100V。

3铁磁谐振对电力体系安全运行的影响1)中性点不接地系统中,随着中低压电网的扩大,出线回路数增多、线路增长,电缆线路的逐渐增多,中低压电网对地电容电流亦大幅度增加,单相接地时接地电弧不能自动熄灭必然产生电弧过电压,一般为3～5倍相电压甚至更高,致使电网中绝缘薄弱的地方放电击穿。

2)在发生谐振时,电压互感器一次励磁电流急剧增大,使高压熔丝熔断。

如果电流尚未达到熔丝的熔断值,但超过了电压互感器额定电流,长时间处于过电流状况下运行,必然造成电压互感器烧损。

3)谐振发生后电路由原来的感性状态改动为容性状态,电流基波相位发生180°反转,发生相位反倾现象,从而使小容量的异步电动机发生反转现象。

4)发生高零序电压份量,出现虚幻接地和不正确的接地指示。

4常用的消谐方法及优缺点一般来讲,消谐应从两方面动手,即改动电感电容参数以破坏谐振条件和接收与消耗谐振能量以抑制谐振的发生,或使其受阻尼而消失。

1)采用励磁特性较好的电压互感器。

新建或革新变电站电压互感器时尽量采用励磁特性较好的电压互感器。

在一般的过电压下不会进入饱和区,从而不易构成参数婚配而出现谐振。

但电压互感器的励磁特性越好,发生电压互感器谐振的电容参数范围就越小。

电压互感器谐振产生的原因及防范措施浅析一、概述在电力系统中，电压互感器非线性电抗所引起的谐振称作电压互感器铁磁谐振。

这种谐振不仅会导致电压互感器保险熔断，电压互感器烧坏或者爆炸，而且危及电力系统其他电器。

如避雷器爆炸，若绝缘击穿，小电流接地选线装置误动，低周减载装置误动等现象。

电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的谐振过电压。

谐振过电压不仅会在操作或事故时的过渡过程中产生，而且还可能在过渡过程结束后较长时间内稳定存在，直到发生新的操作谐振条件受到破坏为止。

谐振过电压可在各种电压等级的网络中产生，尤其在35kV及以下的电网中，由谐振造成的事故较多，已成为系统内普遍关注的问题。

二、谐振过电压产生原因电力系统正常运行时，电压互感器的励磁阻抗很大，电网对地阻抗呈现容性，三相基本平衡，中性点位移电压很小。

但在某些扰动的情况下，使电压互感器暂态励磁电流急剧增加，电感值下降，单相的电感值有所不同，使中性点出现零序电压。

当电压互感器三相并联零序电抗值与系统的容性阻抗值达到固定振荡频率时，产生谐振现象。

随着系统对地电容值得增加，依次发生高次、基波、1/2等分频谐振。

振荡一旦形成，振荡状态可以实现“自保持”，很长时间不衰减，直到新的扰动产生，改变振荡条件才会消失。

电网运行中，正常时中性点不接地系统PT铁芯饱和、中性点不接地方式发生单相故障、运维人员操作或事故处理方法不当都会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

所以防止谐振过电压的措施即破坏谐振条件，使参数配合避开谐振区，需要对系统有整体的参数预测，从而调整电网参数。

三、中性点不接地系统谐振的分类中性点不接地系统的谐振分基波谐振、高频谐振和分频谐振三种，谐振一般由接地激发产生，但当向仅带有电压互感器的空母线突然充电时也易产生基波谐振;当发生单相接地时易产生分频谐振，特别是单相接地突然消失(如拉路查找故障线路)时易激发谐振。

电压互感器谐振原因分析及有效防止措施摘要：电力系统中的电容和电阻元件，一般可认为是线性参数，可是电感元件则不然。

由于振荡回路中包含不同特性的电感元件，谐振分为三种不同的类型：线性谐振、铁磁谐振、参数谐振，而铁磁谐振过电压现象是电力系统中一种比较常见的内部过电压现象，这种电压持续时间长，甚至能长时间自保持，它是导致电压互感器毁坏的主要原因之一，同时也是电力系统中某些重大事故的诱发原因之一，对电力系统的安全运行构成了极大的威胁，因而有必要对铁磁谐振进行详细分析，找出产生铁磁谐振的根源，并采取有效措施进行防止，保证电力系统的稳定安全运行。

关键词：电压互感器；铁磁谐振；防止措施1.电压互感器铁磁谐振的特点（1）产生铁磁谐振的必要条件是铁心电感的起始值和电感两端的等效电容组成的自振频率必须小于并接近于谐振频率。

（2）回路参数平滑地变化时，谐振电压、电流会产生跃变。

（3）谐振时产生反倾现象，即谐振后电感上的电压降由原来与电源电势相同变为相反，电容上的电压降由原来与电源电势反向变为同向。

（4）谐振频率必须是由电源频率基波和它的简单分数倍分率或整数倍高频。

（5）谐振后可自保持在一种稳定状态。

（6）谐振一般在经受到足够强烈的扰动时外激产生，在一定条件下也可以自激产生。

2.电压互感器铁磁谐振的危害电压互感器发生铁磁诣振的直接危害是：1）由于谐振时电压互感器一次绕组通过相当大的电流，在一次熔断器尚未熔断时可能使电压互感器绕组烧坏。

2）造成电压互感器一次熔断器熔断。

电压互感器发生铁磁谐振的间接危害是：当电压互感器一次熔断器熔断后，将造成部分继电保护和自动装置的误动作，从而扩大了事故。

3.电压互感器铁磁谐振的原因分析3.1产生电压互感器铁磁谐振的必要条件为了分析并联谐振产生的必要条件，把电力系统内如图1所示的三相交流系统一般的电压互感器回路简化为如图2所示的电阻R、电感L、电容C的并联回路。

图1 电压互感器（PT）在电力系统中的接线原理图图2 并联谐振回路图2中R为电感L本身的电阻，IL为感性电流，IC为容性电流，为系统角频率。

电压互感器铁磁谐振产生原因和抑制措施摘要：电力系统的结构可以说是很复杂的，电压互感器铁磁谐振会带来一定程度的影响，其中比较常见的便是烧坏电压互感器，进而导致高压电机跳闸使生产停止，造成经济损失。

文章通过对电压互感器铁磁谐振的产生原因进行分析，提出了几点措施，以供相关部门参考利用。

关键词：电压互感器；铁磁谐振；危害；消除措施1引言通常情况下，直接接地系统和不接地系统共同组成电力系统接地系统。

直接接地系统的特点是容易产生并联谐振，不接地系统的特点是当发生单相接地时，容易出现串联谐振。

长期以来，电网的安全、稳定运行受到电力系统谐振过电压的严重影响和制约。

铁磁谐振在中性点不接地系统中所占的比例比较大。

当前，铁磁谐振问题随着电网的不断发展，在中性点直接接地系统中变得越加突出、严重，发生的概率也在逐渐增大，公司系统多次发生铁磁谐振引起的过电压案例，对电网的冲击很大，危害很深，应引起足够的重视。

2产生铁磁谐振的原因铁磁谐振存在三种情况：直接接地系统对地电容引发的铁磁谐振；不接地系统的单相接地引起的铁磁谐振；断路器端口并联的电容形成的铁磁谐振。

电力系统中许多元件是属于电感性的，如电力变压器、互感器、发电机、消弧线圈为电感元件，而线路各导线对地和导线间既存在纵向电感又存在横向电容，这些元件组成复杂的振荡回路，在一定的能量作用下特定参数配合的回路就会出现谐振现象。

由于铁芯电感的磁通和电流之间的非线性关系，电压升高导致铁芯电感饱和，极易使电压互感器发生铁磁谐振。

在中性点不接地系统中，如果不考虑线路的有功损耗和相间电容，仅考虑电压互感器电感与线路的对地电容C，当C大到一定值且电压互感器不饱和时，感抗XL大于容抗XC；而当电压互感器上电压上升到一定数值时，电压互感器的铁芯饱和，感抗XL小于容抗XC，这样就构成了谐振条件，下列几种激发条件可以造成铁磁谐振：（1）当投入电力系统的电力线路长度发生变化时，线路对地电容与线路电阻发生改变。
