三极管基本放大电路教学设计

三极管及基本放大电路教案课程名称：三极管及基本放大电路课程时长：2小时课程对象：高中物理学生教学目标：1.了解三极管的基本结构和工作原理。

2.理解三极管的放大特性和应用。

3.掌握基本放大电路的设计和计算方法。

教学准备：1.三极管和相关电路的实物模型。

2. PowerPoint演示文稿。

3.实验器材和电路板。

教学过程：Step 1: 引入（10分钟）a.向学生解释现在我们要学习的内容：三极管及其在基本放大电路中的应用。

b.显示三极管的实物模型，并解释它的基本结构。

c.引导学生思考：三极管是如何工作的？我们为什么要学习它？Step 2: 三极管的工作原理（20分钟）a. 使用PowerPoint演示文稿，详细解释三极管的工作原理，包括发射极、基极和集电极之间的关系。

b.引导学生观察示意图，并帮助学生理解电流流动的过程。

c.通过演示实物模型，展示三极管的工作原理。

Step 3: 三极管的放大特性（20分钟）a.解释三极管的放大特性，包括电压放大系数、电流放大系数和功率放大系数。

b.使用示意图和示波器显示放大效果，帮助学生更好地理解放大特性。

Step 4: 三极管基本放大电路设计（30分钟）a.介绍基本放大电路的种类，如共射放大电路、共基放大电路和共集放大电路。

b. 使用PowerPoint演示文稿和实物模型，逐步讲解这些电路的特点和设计方法。

c.通过示波器演示放大效果，让学生亲自动手设计和制作一个基本放大电路。

Step 5: 实验演示（20分钟）a.分发实验器材和电路板，组织学生进行实验演示。

b.引导学生观察实验现象，记录数据，并帮助学生分析实验结果。

Step 6: 总结与提问（10分钟）a.对本节课的内容进行总结，并再次强调三极管的重要性和应用。

b.提问学生关于三极管和基本放大电路的问题，并进行讨论。

课后作业：1.复习本节课内容，整理笔记。

2.阅读相关教科书内容，进一步理解三极管的工作原理和应用。

3.设计一个简单的基本放大电路，并计算电流和电压放大系数。

三极管及放大电路基础教案章节一：三极管概述教学目标：1. 了解三极管的定义、结构和工作原理。

2. 掌握三极管的类型和符号。

教学内容：1. 三极管的定义：三极管是一种半导体器件，具有放大电信号的功能。

2. 三极管的结构：三极管由发射极、基极和集电极组成。

3. 三极管的工作原理：通过基极控制发射极和集电极之间的电流。

4. 三极管的类型：NPN型和PNP型。

5. 三极管的符号：NPN型三极管符号为“N”，PNP型三极管符号为“P”。

教学活动：1. 讲解三极管的定义、结构和工作原理。

2. 展示三极管的实物图和符号图。

3. 引导学生通过实验观察三极管的工作状态。

章节二：放大电路基础教学目标：1. 了解放大电路的定义和作用。

2. 掌握放大电路的基本组成和原理。

教学内容：1. 放大电路的定义：放大电路是一种通过反馈作用放大电信号的电路。

2. 放大电路的作用：放大微弱的信号，使其具有足够的功率驱动负载。

3. 放大电路的基本组成：电源、三极管、输入电阻、输出电阻和反馈电阻。

4. 放大电路的原理：通过三极管的放大作用，实现电信号的放大。

教学活动：1. 讲解放大电路的定义、作用和基本组成。

2. 展示放大电路的原理图和实际电路图。

3. 引导学生通过实验观察放大电路的工作状态。

章节三：三极管的放大特性教学目标：1. 了解三极管的放大特性。

2. 掌握三极管的放大原理。

教学内容：1. 三极管的放大特性：三极管的放大能力与基极电流、集电极电流和发射极电流之间的关系。

2. 三极管的放大原理：通过基极电流的控制，实现发射极和集电极之间电流的放大。

教学活动：1. 讲解三极管的放大特性和放大原理。

2. 分析三极管放大电路的输入和输出特性曲线。

3. 引导学生通过实验观察三极管的放大特性。

章节四：三极管放大电路的设计与应用教学目标：1. 了解三极管放大电路的设计方法。

2. 掌握三极管放大电路的应用。

教学内容：1. 三极管放大电路的设计方法：根据输入和输出信号的要求，选择合适的三极管、电阻等元件，设计合适的电路。

三极管放大电路教案三极管放大电路是一种常见的电子电路，用于放大电信号的幅度。

这种电路由三极管和一些其他元件组成，其中三极管是核心元件。

在教授三极管放大电路时，需要先介绍三极管的基本工作原理，然后再详细讲解三极管放大电路的组成和工作原理。

一、三极管的基本工作原理三极管是一种半导体器件，由三个PN结组成。

根据PN结的极性，可将三极管分为PNP型和NPN型。

在三极管中，基区是控制区，发射区和集电区是受控区。

当三极管的基极电流为正时，就会导通基发结，使得发射区和集电区之间形成一个导通通道。

根据整个电路的工作状态，这个导通通道的导通程度可以调整，从而控制三极管放大电路的放大倍数。

二、三极管放大电路的组成三极管放大电路通常包含一个输入电路和一个输出电路。

输入电路接收输入信号，输出电路输出放大后的信号。

其中，输入电路通常由电阻和电容组成，用于匹配输入信号和三极管的输入电阻。

输出电路通常由负载电阻和输出电容组成，用于收集和输出放大后的信号。

三、三极管放大电路的工作原理1.共射极放大电路共射极放大电路是最常见的一种三极管放大电路，其输入信号与输出信号是反相的。

在这种模式下，输入信号加在基极上，通过输入电容进入基极电路。

当输入信号为正半周期时，三极管导通，形成一个导通通道，电流从集电极进入负载电阻，形成输出信号。

当输入信号为负半周期时，三极管截止，导通通道断开，无输出信号。

由于导通通道的导通程度可以调整，因此可以控制输出信号的幅度。

2.共集极放大电路共集极放大电路是一种非常适合驱动负载的电路，其输入信号与输出信号同相。

在这种模式下，输入信号加在基极上，通过输入电容进入基极电路。

当输入信号为正半周期时，三极管导通，形成一个导通通道，电流从发射极进入地。

由于三极管输出电流的放大作用，输出端的电压上升，形成输出信号。

当输入信号为负半周期时，三极管截止，导通通道断开，输出电压为零。

共集极放大电路的放大倍数小于1，通常用于驱动负载。

2．分类：（1）按内部基本结构不同：NPN 型和PNP 型。

PNP 型和NPN 型三极管表示符号的区别是发射极的箭头方向不同， 这个箭头方向表示发射结加正向偏置时的电流方向。

（2）按功率分：小功率管、中功率和大功率管。

（3）按工作频率分：低频管和高频管。

（4）按管芯所用半导体材料分：锗管和硅管。

目前国内生产硅管多为NPN型（3D 系列）；目前国内生产锗管多为PNP 型（3A 系列）。

（5）按结构工艺分：合金管和平面管。

（6）按用途分：放大管和开关管。

二、三极管的电流放大作用——发射结正向偏置，集电结反向偏置1．三极管各电极上的电流分配实验电路【原理】载流子的特殊运动(NPN)：发射区向基区扩散电子；电子在基区的扩散和复合；集电区收集电子【电流放大作用】(1)B C I I β=且B C I I >>;(2)B C E I I I +=注意：（1）三极管的电流放大作用，实质上是用较小的基极电流信号控制集电极的大电流信号，是“以小控大”的作用。

（2）要使三极管起放大作用，必须保证发射结加正向偏置电压，集电结加反向偏置电压。

2、三极管的基本连接方式1）．共发射极电路（CE ）：把三极管的发射极作为公共端子。

2）．共基极电路（CB ）：把三极管的基极作为公共端子。

3）．共集电极电路（CC ）：把三极管的集电极作为公共端子。

三、三极管的特性曲线——硅NPN 型三极管1．输入特性曲线输入特性：在V U CE 1 且为某定值时，加在三极管基极与发射极之间的电压BE V 和它产生的基极电流B I 之间的关系。

与二极管的正向伏安特性曲线相似。

当BE V 大于导通电压时，三极管才出现明显的基极电流。

导通电压：硅管0.7V ，锗管0.3 V 。

2. 输出特性曲线：B I 为某定值，C I 与CE U 之间的关系，一簇几乎与横轴平行的直线。

3、三极管的三个区① 截止区：B I = 0以下的区域。

a ．发射结和集电结均反向偏置，三极管截止。

三极管的电流放大作用教案一、教学目标：1. 让学生了解三极管的结构和基本工作原理。

2. 使学生掌握三极管的电流放大作用及其在电子电路中的应用。

3. 培养学生动手实验和分析问题的能力。

二、教学内容：1. 三极管的结构和基本工作原理2. 三极管的电流放大作用3. 三极管在电子电路中的应用4. 实验操作：测量三极管的电流放大系数β5. 分析实验结果，探讨三极管电流放大作用的影响因素三、教学重点与难点：1. 教学重点：三极管的结构和基本工作原理，三极管的电流放大作用及其在电子电路中的应用。

2. 教学难点：三极管的电流放大作用原理，实验数据分析。

四、教学方法：1. 采用讲授法，讲解三极管的结构、工作原理和电流放大作用。

2. 采用实验法，让学生动手测量三极管的电流放大系数β。

3. 采用讨论法，分析实验结果，探讨三极管电流放大作用的影响因素。

五、教学过程：1. 导入新课：介绍三极管在电子电路中的重要作用，激发学生学习兴趣。

2. 讲解三极管的结构和基本工作原理，引导学生理解三极管的电流放大作用。

3. 学生动手实验：测量三极管的电流放大系数β，注意操作规范和安全。

4. 分析实验结果，探讨三极管电流放大作用的影响因素，如温度、工作点等。

六、课后作业：1. 绘制三极管的伏安特性曲线。

2. 分析三极管的电流放大作用在实际电路中的应用。

3. 查阅资料，了解三极管的温度特性。

七、教学评价：1. 学生对三极管的结构和基本工作原理的理解程度。

2. 学生动手实验的能力，如操作规范、数据分析等。

3. 学生对本节课知识的掌握情况，如课后作业的完成质量。

八、教学资源：1. 教材、课件等教学资料。

2. 三极管实验仪器的准备，如晶体管测试仪、示波器等。

3. 网络资源，用于学生课后查阅相关资料。

九、教学进度安排：1. 第一课时：讲解三极管的结构和基本工作原理。

2. 第二课时：讲解三极管的电流放大作用及其在电子电路中的应用。

3. 第三课时：学生动手实验，测量三极管的电流放大系数β。

一、教学目标：1. 让学生了解三极管的结构、种类和功能。

2. 让学生掌握三极管的导通和截止条件。

3. 让学生了解放大电路的原理和应用。

4. 让学生能够分析判断放大电路的工作状态。

二、教学内容：1. 三极管的结构和种类教学要点：三极管由发射极、基极和集电极组成，分为NPN型和PNP型。

2. 三极管的导通和截止条件教学要点：三极管导通需要基极-发射极电压大于一定值，集电极-发射极电压小于一定值；截止则相反。

3. 放大电路的原理教学要点：放大电路利用三极管的放大作用，将输入信号放大后输出。

4. 放大电路的应用教学要点：放大电路广泛应用于电子设备中，如音频放大、信号放大等。

5. 放大电路的工作状态分析教学要点：分析判断放大电路的工作状态，包括静态工作点和动态工作状态。

三、教学方法：1. 采用讲授法，讲解三极管及放大电路的基本概念、原理和应用。

2. 利用多媒体课件，展示三极管及放大电路的实物图片和电路图，增强学生的直观认识。

3. 进行实验演示，让学生亲自动手操作，观察放大电路的工作状态。

4. 案例分析，分析实际应用中的放大电路，提高学生的应用能力。

四、教学准备：1. 教学课件和教案。

2. 三极管实物和放大电路演示电路。

3. 实验器材和工具。

五、教学评价：1. 课堂问答：检查学生对三极管及放大电路的基本概念、原理和应用的理解。

2. 实验报告：评估学生在实验中的操作技能和分析判断能力。

3. 课后作业：巩固学生对三极管及放大电路的知识点掌握。

4. 期末考试：全面考核学生对三极管及放大电路的学习效果。

六、教学内容：6. 放大电路的类型教学要点：放大电路分为三种类型：共发射极放大电路、共基极放大电路、共集电极放大电路；其中共发射极放大电路应用最广泛。

7. 放大电路的静态工作点教学要点：静态工作点是指放大电路中的三极管在直流工作状态下，各极的电位处于一种稳定的状态，对于放大电路的性能有很大影响。

8. 放大电路的动态分析教学要点：动态分析是指在输入信号的作用下，放大电路中三极管的工作状态和工作参数的变化。

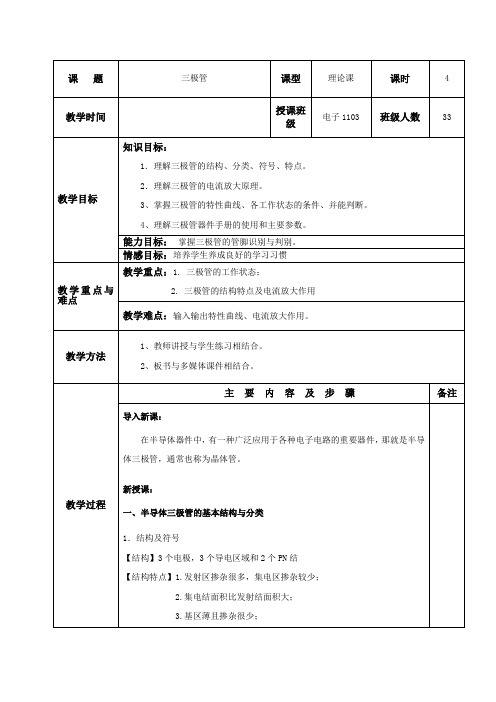

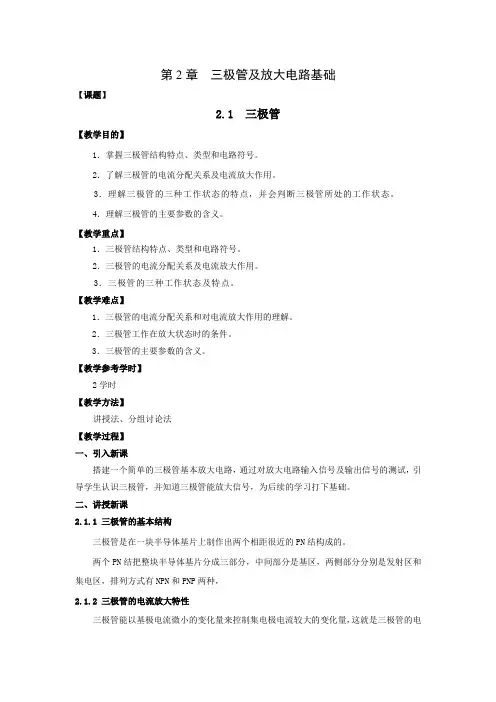

第2章三极管及放大电路基础【课题】2.1 三极管【教学目的】1．掌握三极管结构特点、类型和电路符号。

2．了解三极管的电流分配关系及电流放大作用。

3．理解三极管的三种工作状态的特点，并会判断三极管所处的工作状态。

4．理解三极管的主要参数的含义。

【教学重点】1．三极管结构特点、类型和电路符号。

2．三极管的电流分配关系及电流放大作用。

3．三极管的三种工作状态及特点。

【教学难点】1．三极管的电流分配关系和对电流放大作用的理解。

2．三极管工作在放大状态时的条件。

3．三极管的主要参数的含义。

【教学参考学时】2学时【教学方法】讲授法、分组讨论法【教学过程】一、引入新课搭建一个简单的三极管基本放大电路，通过对放大电路输入信号及输出信号的测试，引导学生认识三极管，并知道三极管能放大信号，为后续的学习打下基础。

二、讲授新课2.1.1 三极管的基本结构三极管是在一块半导体基片上制作出两个相距很近的PN结构成的。

两个PN结把整块半导体基片分成三部分，中间部分是基区，两侧部分分别是发射区和集电区，排列方式有NPN和PNP两种，2.1.2 三极管的电流放大特性三极管能以基极电流微小的变化量来控制集电极电流较大的变化量，这就是三极管的电流放大特性。

要使三极管具有放大作用，必须给管子的发射结加正偏电压，集电结加反偏电压。

三极管三个电极的电流(基极电流B I 、集电极电流C I 、发射极电流E I )之间的关系为：C B E I I I +=、B C I I =--β、BC I I ∆∆=β 2.1.3 三极管的特性曲线 三极管外部各极电流与极间电压之间的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

1. 输入特性曲线输入特性曲线是指当集-射极之间的电压CE V 为定值时，输入回路中的基极电流B I 与加在基-射极间的电压BE V 之间的关系曲线。

三极管的输入特性曲线与二极管的正向伏安特性曲线相似，也存在一段死区。

2. 输出特性曲线输出特性曲线是指当基极电流B I 为定值时，输出电路中集电极电流C I 与集-射极间的电压CE V 之间的关系曲线。

最新三极管放大电路教案教学目标：1.了解三极管放大电路的基本原理和特性；2.掌握三极管放大电路的工作原理和设计方法；3.能够分析和计算三极管放大电路的放大倍数和频率响应。

教学内容：第一节：三极管放大电路的基本原理和特性1.三极管放大电路的作用和应用；2.三极管的基本结构和工作原理；3.三极管的特性参数和参数代号的意义。

第二节：三极管放大电路的分类1.按输入信号和输出信号的关系分类；2.按输入信号的形式分类；3.按工作状态和工作模式分类。

第三节：共射放大电路的工作原理和设计方法1.共射放大电路的特点和应用；2.共射放大电路的工作原理和电流流动规律；3.共射放大电路的工作点设计方法。

第四节：共射放大电路的频率响应和放大倍数计算1.频率响应的概念和计算方法；2.放大倍数的定义和计算方法；3.放大倍数和频率响应之间的关系。

教学方法：1.以理论讲解结合实例分析的方式进行教学，引导学生理解三极管放大电路的基本原理和特性；2.通过示意图和电路图的展示，帮助学生理解三极管放大电路的工作原理；3.结合案例分析，引导学生进行三极管放大电路的设计和计算。

教学过程：第一节：三极管放大电路的基本原理和特性1.通过讲解和讨论，介绍三极管放大电路的作用和应用。

2.通过示意图和实际电路图的展示，介绍三极管的基本结构和工作原理。

3.讲解三极管的特性参数和参数代号的意义。

第二节：三极管放大电路的分类1.通过示意图和电路图的展示，讲解三极管放大电路的分类方式，并分别解释每种分类方式的特点和应用。

第三节：共射放大电路的工作原理和设计方法1.讲解共射放大电路的特点和应用，并通过示意图和电路图的展示，讲解共射放大电路的工作原理和电流流动规律。

2.引导学生进行共射放大电路的工作点设计方法的学习和讨论。

第四节：共射放大电路的频率响应和放大倍数计算1.介绍频率响应的概念和计算方法，引导学生进行频率响应的计算练习。

2.介绍放大倍数的定义和计算方法，引导学生进行放大倍数的计算练习。

¤¤¤¤《三极管基本放大电路》教学设计¤¤¤¤浙江省泰顺县职业技术学校蔡志刚1、【设计背景】多年来，主导和控制我国学校课堂教学的是一种被人们概括为“以教师为中心、以课堂为中心、以教材为中心”的教学模式，几乎成为大多数教学管理者和教师们的思维定势，极大地束缚了学校教育对学生创新精神和实践能力的培养，给全面推进素质教育带来巨大的惯性阻力。

因此，CAI探究式教学就应运而生了，并肩负着重大历史使命。

多媒体由于能提供界面友好、形象直观的交互式学习环境（这有利于激发学生的学习兴趣和进行协商会话、协作学习），能提供图文声像并茂的多种感官综合刺激（这有利于情境创设和大量知识的获取与保持），还能按超文本、超链接方式组织管理学科知识和各种教学信息。

因而对学生认知结构的形成与发展，即促进学生关于当前所学知识的意义建构是非常有利的，也是其他的教学媒体或其他学习环境无法比拟的。

而“情境创设”、“协商会话”和“信息资源提供”正是建构主义学习理论所要求的学习环境必须具备的基本属性或基本要素。

因此，本人在组织《三极管基本放大电路》一节教学时，设计利用多媒体技术组织教学，获得较好的教学效益。

本案例具体内容见光盘说明。

2、【教学分析】内容分析本节课安排在放大器的概述之后和其它复杂的放大电路的前面，本节在复习半导体三极管的基本知识的基础上，首先介绍基本放大电路的组成和工作原理；然后讲解静态工作点的必要性及放大电路的基本分析方法估算法。

对象分析高二的学生已经具备一定的电工技术基础知识、分析电路能力、实验设计能力及仿真软件应用的技能。

已经具备进行自主探究的能力。

3、【教学目标】知识技能：了解基本放大电路的组成；理解放大的原理，静态工作点的必要性；交流、直流通路的画法；用估算法求静态工作点、及输入、输出电阻和放大倍数能力培养：增强学生的分析能力、培养学生的实验探究和设计能力，进步对仿真软件理解和应用、掌握现代信息技术。

半导体三极管及基本放大电路教案一、课程目标：1.了解半导体三极管的结构和工作原理；2.掌握基本放大电路的设计和分析方法；3.培养学生动手实验和分析实验结果的能力。

二、教学内容：1.半导体三极管的结构和工作原理；2.基本放大电路的设计和分析方法；3.实验：利用半导体三极管构建基本放大电路。

三、教学过程：1.导入（10分钟）引入半导体三极管的概念和作用，和学生一起思考半导体三极管在现代电子设备中的重要性和应用。

2.半导体三极管的结构和工作原理（20分钟）2.1.引入半导体三极管的结构和符号表示，解释其由三个半导体材料构成的特点；2.2.介绍半导体三极管的三个结：发射结、基极结和集电结；2.3.描述半导体三极管的工作原理，包括截止区、饱和区和放大区的区别。

3.基本放大电路的设计和分析方法（40分钟）3.1.介绍基本放大电路的概念和作用；3.2.引入电流放大倍数和电压放大倍数的概念；3.3.讲解共射放大电路和共集放大电路的基本原理和特点；3.4.教授基本放大电路的设计和分析方法，包括选择电阻值和计算放大倍数。

4.实验（30分钟）4.1.实验目的：通过实际操作半导体三极管和元器件，构建基本放大电路并测试其放大性能；4.2.实验步骤：a.准备实验所需材料：半导体三极管、电阻、电源等；b.按照电路图连接元器件；c.接通电源，调整电阻和电压，观察输出信号；d.测量输出信号的放大倍数；e.记录实验结果并分析。

五、小结（10分钟）总结本节课的重点和难点，并对实验结果进行分析和讨论，对半导体三极管及基本放大电路的原理和实际应用进行探讨。

六、作业（10分钟）布置作业：要求学生选择一个电子设备（如手机、电脑等），研究其中一个关键元器件的工作原理和作用，并写一份报告。

七、教学反思通过本节课的教学，学生能够了解半导体三极管的结构和工作原理，掌握基本放大电路的设计和分析方法，并通过实验加深对相关知识的理解。

同时，通过作业的布置，培养了学生自主学习和研究的能力。

三极管及放大电路基础教案一、教学目标：1.了解三极管的基本概念和结构；2.掌握三极管的工作原理；3.掌握三极管的基本参数和测量方法；4.理解放大电路的基本原理。

二、教学内容：1.三极管的概念和结构；2.三极管的工作原理；3.三极管的基本参数和测量方法；4.放大电路的基本原理；5.放大电路中的三极管应用。

三、教学重点：1.三极管的工作原理；2.三极管的基本参数和测量方法；3.放大电路的基本原理。

四、教学难点：1.三极管的工作原理；2.放大电路的基本原理。

五、教学过程：（一）导入新知识（5分钟）1.引入放大电路的概念；2.提问：你们知道什么是放大电路吗？3.学生回答。

（二）学习三极管的概念和结构（15分钟）1.展示三极管的实物图，并简要介绍其结构；2.学生观察三极管，了解其结构；3.解释三极管的引脚功能。

（三）学习三极管的工作原理（20分钟）1.展示三极管的工作原理原理图；2.以NPN型三极管为例，介绍其工作原理；3.以电流流动的方式讲解三极管的工作过程。

（四）学习三极管的基本参数和测量方法（20分钟）1.介绍三极管的常见参数，如放大倍数、输出电阻等；2.讲解如何测量三极管的放大倍数和输入、输出电阻；3.展示测量三极管参数的仪器，实际操作演示。

（五）学习放大电路的基本原理（15分钟）1.介绍放大电路的基本组成，包括输入端、输出端和放大电路；2.讲解放大电路的基本工作原理；3.展示一种常见的放大电路，如共射放大电路，并通过示意图进行讲解。

（六）了解放大电路中的三极管应用（20分钟）1.介绍三种常见的放大电路：共射放大电路、共基放大电路和共集放大电路；2.分别讲解三种放大电路的特点和应用；3.学生思考并回答：你认为在哪些场合下可以使用这些电路？（七）小结与反思（5分钟）1.小结本节课学习的内容；2.提问：你掌握了这节课的重点吗？3.学生回答。

六、教学资源：1.三极管实物图；2.三极管工作原理原理图；3.测量三极管参数的仪器；4.放大电路示意图。

三极管基本放大电路教学设计三极管基本放大电路是电子技术中常见的一种电路，也是电子学习的重要基础。

本文将针对三极管基本放大电路进行教学设计，以帮助读者更好地理解和掌握这一电路的原理和应用。

一、引言三极管基本放大电路是一种常见的电子放大电路，通过适当的电路连接和元器件选择，可以实现信号的放大和处理。

本文将从三极管的基本原理入手，逐步介绍三极管基本放大电路的结构、工作原理和应用。

二、三极管的基本原理三极管是一种具有三个电极的半导体器件，包括发射极、基极和集电极。

其工作原理基于PN结的导电性和电流放大效应。

发射极和基极之间是一个PN结，当发射极与基极之间施加正向电压时，发射极电流将通过PN结流向基极，同时由于PN结的电流放大效应，从而使集电极电流增大。

这种工作原理使得三极管具有放大电路的潜力。

三、三极管基本放大电路的结构三极管基本放大电路由三个基本元件组成，分别是三极管、电阻和电源。

其中，电阻用于限制电流，电源为电路提供所需的电压。

三极管一般采用NPN型或PNP型，具体选择取决于电路的需要。

电路的结构可以分为共射极放大电路、共集极放大电路和共基极放大电路。

四、三极管基本放大电路的工作原理1. 共射极放大电路：在共射极放大电路中，三极管的发射极连接到地，基极通过电阻与输入信号源相连，集电极通过电阻与电源相连。

当输入信号施加到基极时，会在发射极和基极之间产生电流，从而使得集电极电流发生变化，实现信号的放大。

2. 共集极放大电路：在共集极放大电路中，三极管的集电极连接到地，基极通过电阻与输入信号源相连，发射极通过电阻与电源相连。

当输入信号施加到基极时，会在发射极和基极之间产生电流，从而使得集电极电流发生变化，实现信号的放大。

3. 共基极放大电路：在共基极放大电路中，三极管的基极连接到地，发射极通过电阻与输入信号源相连，集电极通过电阻与电源相连。

当输入信号施加到发射极时，会在发射极和基极之间产生电流，从而使得集电极电流发生变化，实现信号的放大。

三极管基本放大电路授课日期：2007.11.21授课班次：中1电子电工教学目标：1、明确基本放大电路的组成；2、掌握电路中各个元器件的作用；3、掌握制作模拟电路教学重点：基本放大电路的组成；教学难点：电子元器件在放大电路中的作用。

教学方法：问题—讲述—分析教学法教学课时：1课时教学过程：（教师活动）复习提问：1、三极管特性输出特征曲线分哪三个区都有什么特征？2、放大电路的功能是什么？3、举例说明生活中哪些地方应用到放大电路？（学生活动）思考，回答：1、截至区：三极管发射结、集电极都反偏；放大区：三极管发射结正偏，集电结反偏；饱和区：三极管发射结、集电结都正偏。

2、把微弱的电信号（电流、电压）放大成所需要的信号。

3、通讯设备视听设备自动化控制设备等引入新课：我们知道，三极管的主要功能是把微弱的电信号放大成较强的电信号。

大家每天听到学校的广播系统就是一个典型的放大器。

放大流程：声音——话筒——扩音器——喇叭——声音强调：放大器必须接直流电源才能工作，因为输出信号比输入信号功率大的多。

所以放大电路实质是一种能量转化器，将直流电转化为交流电输出给负载。

本节首先分析放大电路的组成，了解电路中各个电子元器件的作用。

电路组成1. （教师活动）演示电路，分析电路（学生活动） 草稿本上练习画电路，加深印象。

2. 分析元件的作用T ──晶体三级管 电流放大作用，是整个放大电路的核心元件。

V CC ─—直流电源 作用有两个方面，一是为放大电路提供能量，二是保证三极管处于放大状态。

Rc ──集电极电阻。

它将集电极电流ic 的变化转换成集电极-发射极之间电压的变化，实现电压放大。

Rb ──基极偏流电阻 电源可通过Rb 给三极管发射结加以正向偏置电压。

另外，当V CC 一定时，通过改变Rb 可给基极提供一个合适的基极电流Ib ，这个电流通常称为偏置电流，简称偏流。

只有具备合适的偏流，输出电压才不会失真。

R L ──负载电阻C 1、C 2──分别称为输入端和输出端的耦合电容。
