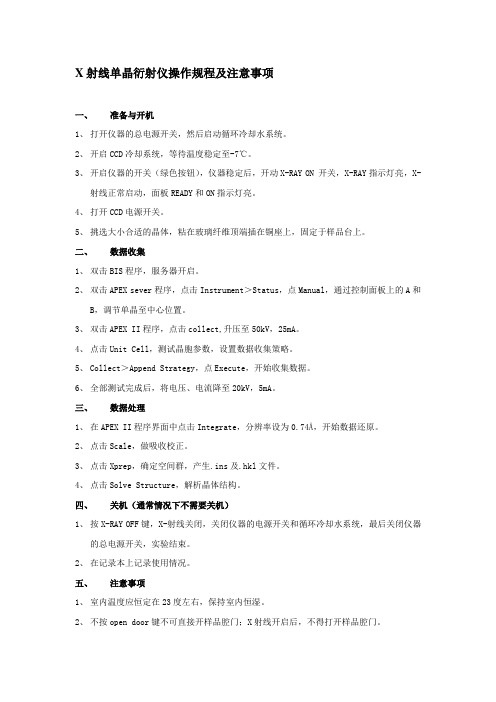

X射线单晶衍射仪操作规程及注意事项一、准备与开机1、打开仪器的总电源开关，然后启动循环冷却水系统。

2、开启CCD冷却系统，等待温度稳定至-7℃。

3、开启仪器的开关（绿色按钮），仪器稳定后，开动X-RAY ON 开关，X-RAY指示灯亮，X-射线正常启动，面板READY和ON指示灯亮。

4、打开CCD电源开关。

5、挑选大小合适的晶体，粘在玻璃纤维顶端插在铜座上，固定于样品台上。

二、数据收集1、双击BIS程序，服务器开启。

2、双击APEX sever程序，点击Instrument＞Status，点Manual，通过控制面板上的A和B，调节单晶至中心位置。

3、双击APEX II程序，点击collect,升压至50kV，25mA。

4、点击Unit Cell，测试晶胞参数，设置数据收集策略。

5、Collect＞Append Strategy，点Execute，开始收集数据。

6、全部测试完成后，将电压、电流降至20kV，5mA。

三、数据处理1、在APEX II程序界面中点击Integrate，分辨率设为0.74Å，开始数据还原。

2、点击Scale，做吸收校正。

3、点击Xprep，确定空间群，产生.ins及.hkl文件。

4、点击Solve Structure，解析晶体结构。

四、关机（通常情况下不需要关机）1、按X-RAY OFF键，X-射线关闭，关闭仪器的电源开关和循环冷却水系统，最后关闭仪器的总电源开关，实验结束。

2、在记录本上记录使用情况。

五、注意事项1、室内温度应恒定在23度左右，保持室内恒湿。

2、不按open door键不可直接开样品腔门；X射线开启后，不得打开样品腔门。

X射线单晶体衍射仪原理简介X射线单晶体衍射仪一．引言X射线单晶体衍射仪的英文名称是X—ray single crystal diffractometer,简写为XRD。

本仪器分析的对象是一粒单晶体，如一粒砂糖或一粒盐。

在一粒单晶体中原子或原子团均是周期排列的。

将X射线（如Cu的Kα辐射）射到一粒单晶体上会发生衍射，由对衍射线的分析可以解析出原子在晶体中的排列规律，也即解出晶体的结构［1］。

物质或由其构成的材料的性能是与晶体的结构密切相关的，如金刚石和石墨都是由纯的碳构成的，由于它们的晶体结构不同就有着截然不同的性质。

二．X射线单晶体衍射仪测定晶体结构的原理和仪器构造［2,3］。

（一）晶体衍射的基本公式由于晶体中原子是周期排列的，其周期性可用点阵表示。

而一个三维点阵可简单地用一个由八个相邻点构成的平行六面体（称晶胞）在三维方向重复得到。

一个晶胞形状由它的三个边(a，b,c）及它们间的夹角(γ，α，β)所规定，这六个参数称点阵参数或晶胞参数，见图1。

这样一个三维点阵也可以看成是许多相同的平面点阵平行等距排列而成的,这样一族平面点阵称为一个平面点阵族，常用符号HKL(HKL为整数）来表示。

一个三维空间点阵划分为平面点阵族的方式是很多的，其平面点阵的构造和面间距d可以是不同的，见图1。

晶体结构的周期性就可以由这一组dHKL来表示。

图1 代表结晶体周期性的点阵一个小晶体衍射X射线，其衍射方向是与晶体的周期性(d）有关的.一个衍射总可找到一个晶面族HKL，使它与入射线在此面族上符合反射关系，就以此面族的符号HKL作为此衍射之指数。

其间关系用布拉格方程(式1）来表示.2dHKLsinθHKL=nλ（1）式中,θHKL为入射线或反射线与晶面族之间的夹角（见图2）,λ为入射X射线波长，n为反射级数。

图2 布拉格反射示意图衍射线的强度是与被重复排列的原子团的结构,也即和原子在晶胞中的分布装况(坐标）有关,其间的关系由方程式（2)表示（2）式中， E称为累积能量，I0为入射线强度，e, m为电子的电荷与质量，c为光速，λ为X射线波长，Vu为晶胞体积，称洛仑兹偏振（LP）因子，｜F｜为结构振幅，e—2MT为温度因子,A为吸收因子,V为小单晶体的体积，ω为样品的转速，其中结构因子=｜FHKL｜eiαHKL(3)式中, fj, xj,yj,zj 分别为第j个原子的原子散射因子及它在晶胞中的分数坐标（以晶胞边长为1)。

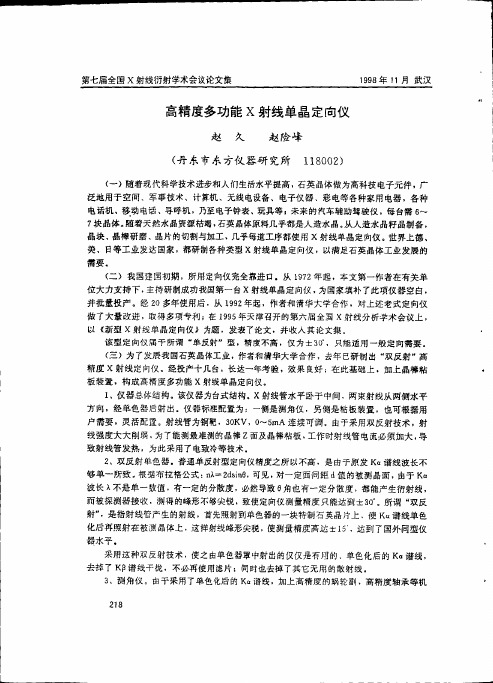

第七届全国Ｘ射线衍射学术会议论文集１９９８年１１月武汉高精度多功能ｘ射线单晶定向仪赵久赵险峰（－ｉｌ－东市东方仪器研究所１１８００２）（一）随着现代科学技术进步和人们生活水平提高，石英晶体做为高科技电子元件，广泛地用于空间、军事技术、计算机、无线电设备、电子仪器、彩电等各种家用电器，各种电话机、移动电话、寻呼机，乃至电子钟表、玩具等，未来的汽车辅助驾驶仪，每台需６～７块晶体。

随着天然水晶资源枯竭，石英晶体原料几乎都是人造水晶。

从人造水晶籽晶制备，晶块，晶棒研磨、晶片的切割与加工，几乎每道工序都使用ｘ射线单品定向仪。

世界上德、炎，日等工业发达国家，都研制各种类型ｘ射线单晶定向仪，以满足石英晶体工业发展的需要．（二）我国建国初期，所用定向仪完全靠进口．从１９７２年起，本文第一作者在有关单位大力支持下，主持研制成功我国第一台ｘ射线单晶定向仪，为国家填补了此项仪器空白．并批量投产。

经２０多年使用后，从１９９２年起，作者和清华大学合作，对上述老式定向仪傲了大量改进，取得多项专利；在１９９５年天津召开的第六届全国ｘ射线分析学术会议上，以《新型ｘ射线单晶定向仪》为题，发表了论文．并收入其论文集。

该型定向仪属于所谓。

单反射”型，精度不高，仅为士３０。

．只能适用一般定向需要。

（三）为了发展我国石英晶体工业，作者和清华大学合作，去年已研制出“双反射”高精度ｘ射线定向仪。

经投产十几台，长达一年考验，效果良好；在此基础上．加上品棒粘板装置，构成高精度多功能ｘ射线单晶定向仪。

１、仪器总体结构。

该仪器为台式结构。

ｘ射线管水平卧于中间．两束射线从两侧水平方向，经单色器后射出．仪器标准配置为：一侧是测角仪，另侧是粘板装置，也可根据用户需要，灵活配置。

射线管为铜靶，３０ＫＶ，０～５ｍＡ连续可调。

由于采用双反射技术，射线强度大大削弱。

为了能测最难测的晶棒ｚ面及晶棒粘板，工作时射线管电流必须加大，导致射线管发热，为此采用了电致冷等技术．ｚ、双反射单色器．普通单反射型定向仪精度之所以不高，是由于原发Ｋａ谱线波长不够单一所致。

x射线衍射仪的分类（实用版）目录1.引言2.X 射线衍射仪的分类方法3.结论正文X 射线衍射仪是一种重要的科学研究设备，广泛应用于物理、化学、材料科学等领域。

根据不同的分类标准，X 射线衍射仪可以分为不同的类型。

首先，按照 X 射线衍射仪的用途分类，可以分为粉末 X 射线衍射仪和单晶 X 射线衍射仪。

粉末 X 射线衍射仪主要用于研究粉末样品的结构，其特点是可以同时测量多个晶粒的衍射数据。

单晶 X 射线衍射仪则主要用于研究单晶样品的结构，其特点是可以获得单个晶粒的高分辨率衍射数据。

其次，按照 X 射线衍射仪的探测器类型分类，可以分为闪烁计数器 X 射线衍射仪和半导体探测器 X 射线衍射仪。

闪烁计数器 X 射线衍射仪使用闪烁计数器作为探测器，可以测量 X 射线的强度和能量。

半导体探测器 X 射线衍射仪则使用半导体探测器作为探测器，可以获得更高的能量分辨率和更快的测量速度。

此外，按照 X 射线衍射仪的 X 射线源分类，可以分为同步辐射 X 射线衍射仪和实验室 X 射线衍射仪。

同步辐射 X 射线衍射仪使用同步辐射光源作为 X 射线源，具有高亮度、高能量和宽范围的优点。

实验室 X 射线衍射仪则使用实验室 X 射线源作为 X 射线源，适用于常规的 X 射线衍射实验。

最后，按照 X 射线衍射仪的结构分类，可以分为立式 X 射线衍射仪和卧式 X 射线衍射仪。

立式 X 射线衍射仪的样品和探测器位于垂直方向，适用于粉末样品的衍射实验。

卧式 X 射线衍射仪的样品和探测器位于水平方向，适用于单晶样品的衍射实验。

综上所述，X 射线衍射仪的分类方法有多种，可以根据不同的分类标准将其分为不同类型。

x射线单晶衍射仪原理引言：x射线单晶衍射是一种重要的实验技术，在材料科学、化学和生物学等领域具有广泛的应用。

本文将介绍x射线单晶衍射仪的原理及其应用。

一、x射线的特性x射线是一种高能量的电磁辐射，具有穿透力强、波长短和能量高的特点。

由于这些特性，x射线能够穿透物体并与物体内部的原子相互作用，从而提供有关物体结构的信息。

二、x射线单晶衍射仪的构成x射线单晶衍射仪主要由以下几个部分组成：1. x射线发生器：用于产生高能量的x射线。

2. 单晶样品：通常由晶体构成，用于衍射x射线。

3. 衍射仪器：包括衍射仪器支架、探测器等，用于测量衍射信号。

三、x射线单晶衍射的原理x射线单晶衍射是基于布拉格定律的原理。

布拉格定律表明，当x 射线通过晶体时，会与晶体中的原子发生相互作用，形成衍射现象。

根据布拉格定律，衍射信号的强度与入射角、晶格常数和波长有关。

通过测量衍射信号的强度和位置，可以得到晶体的结构信息。

四、x射线单晶衍射的应用1. 材料科学：x射线单晶衍射技术可以用于研究材料的结构和性质。

通过测量衍射信号，可以确定材料的晶格常数、晶体结构和晶面取向等信息，从而帮助科学家深入了解材料的性质和行为。

2. 化学：x射线单晶衍射技术在化学领域中被广泛应用。

通过测量衍射信号，可以确定化学物质的分子结构和立体构型，从而揭示化学反应的机理和性质。

3. 生物学：x射线单晶衍射技术在生物学研究中也有重要应用。

通过测量衍射信号，可以确定生物大分子的结构，如蛋白质和核酸等，从而揭示生物分子的功能和相互作用机制。

五、x射线单晶衍射仪的发展随着科学技术的不断进步，x射线单晶衍射仪的性能和精度得到了显著提高。

现代的x射线单晶衍射仪具有高分辨率、高灵敏度和自动化控制等特点，大大提高了实验效率和数据质量。

六、结语x射线单晶衍射仪是一种重要的实验技术，通过测量x射线的衍射信号，可以得到物体的结构信息。

它在材料科学、化学和生物学等领域具有广泛的应用。
